3 способа проверить катушку зажигания

2-искровые устройства

2-ухискровая катушка зажигания работает с одним отличием от одноискровой (общей или индивидуальной). У неё оба вывода вторичной обмотки выполнены для подключения свечей. Т.е. за один цикл работы искра проскакивает в двух свечах. А свечи соответственно выбираются в цилиндрах, в одном из которых идёт рабочий ход, а во втором начинается цикл впуска.

Использование такой схемы работы требует дополнительных конструктивных решений, что, как ни странно, повышает ресурс катушки. В данной конструкции легко обеспечить большой зазор высоковольтной обмотки от массы автомобиля, что облегчает работу диэлектрика обмоток. И легко вынести сердечник за корпус обмоток, что унифицирует катушку зажигания с другими намоточными радиоэлектронными приборами, от этого снижается цена устройства.

Цены на катушки

Ценообразование на катушки зажигания в основном зависит от их конструктивных особенностей и схемы устройства. В частности, объединение двухискровых катушек в блоки позволяет не только уменьшить конечные габариты устройства, но и снизить его стоимость.

Как работает

Принцип работы катушки зажигания основывается на базовых физических законах, которым учили еще в школе. Его можно охарактеризовать следующим образом: напряжение низковольтного типа отправляется в первичную обмотку. Все это создает магнитное поле. Иногда это напряжение может быть отсечено прерывателем, что становится причиной резкого сокращения магнитного поля вместе с образованием электродвижущей силы в витках катушки.

Если верить физическому закону касательно электромагнитной индукции, то величина электродвижущей силы, которая возникает таким образом, является пропорциональной количеству витков в обмотке контура. Этим можно объяснить то, что во вторичной катушке образуется высокого напряжения импульс, ведь там находится большое количество витков. Этот импульс подается к свече зажигания. Причем данный процесс не характерен для индивидуального типа, так как такой устанавливается непосредственно на свечу.

Именно благодаря этому импульсу, передаваемый при помощи катушки, между электродами свечи возникает искра, что становится причиной воспламенения топливно-воздушной смеси. А в тот момент, когда возникновение этой искры уже просто необходимо, контакты в распределителе-прерывателе размыкаются. В этот же момент происходит разрыв цепи первичной обмотки. Ток высоковольтного характера появляется на центральном контакте катушки, после чего вновь отправляется – на тот контакт, напротив которого в этот конкретный момент находится электрод бегунка. После всего этого происходит замыкание цепи, а импульс проходит на свечу зажигания, принадлежащей одному из цилиндров.

Устаревшие модели автомобилей располагали такими катушками, напряжение от которых приходило сразу ко всем свечам при помощи распределителя зажигания. Последний механизм оказался недостаточно надежным, в связи с чем в современных авто начали активно применять системы с катушками индивидуального типа, принадлежащий каждой отдельной свече. В связи с этим энергия искрообразования увеличилась, а уровень радиопомех, что создавала система зажигания, наоборот уменьшился. Также применение данной системы позволило распрощаться с необходимостью использовать высоковольтные провода, которые часто оказываются ненадежными.

Катушка, как важнейший элемент общей системы зажигания, нуждается в особенном внимании и уходе. Поэтому таким не стоит пренебрегать и ожидать до последнего, пока из строя выйдет на только данный механизм, но и вся система зажигания, а позже и автомобиль. Так что я рекомендую всегда находить время для осуществления хотя бы элементарной диагностики авто и системы зажигания в частности, тем более если о принципе ее работы теперь известно. И пусть автомобиль никогда не подводит.

Диагностика по вторичному напряжению с помощью ёмкостного датчика.

В качестве ёмкостного датчика для проведения диагностики индивидуальной катушки зажигания по вторичному напряжению применяется универсальный накладной ёмкостной датчик «Cx Universal».

Универсальный накладной ёмкостной датчик «Cx Universal».

Съём сигнала с помощью ёмкостного датчика возможен только в том случае, если создаваемое вторичной обмоткой катушки зажигания электрическое поле не экранировано конструктивно. Такими катушками зажигания являются некоторые компактные индивидуальные катушки зажигания без встроенного силового каскада управления первичной обмоткой.

Стержневые индивидуальные катушки зажигания.

Модуль зажигания, состоящий из четырёх стержневых индивидуальных катушек зажигания.

Для проведения диагностики индивидуальной катушки зажигания по вторичному напряжению при помощи универсального накладного индуктивного датчика «Lx Universal», разъём датчика необходимо подключить к расположенному на задней панели USB Autoscope II входу «Ignition». К входу «Sync» датчика «Lx Universal» необходимо подключить разъём осциллографического щупа, чёрный зажим типа «крокодил» щупа подсоединить к «массе» двигателя. Далее необходимо запустить диагностируемый двигатель. В окне программы «USB Осциллограф» выбрать «Управление => Загрузить настройки пользователя => => Ignition => Lx_Universal» для катушек без встроенного коммутатора или «Управление => Загрузить настройки пользователя => => Ignition => Lx_Universal+» для катушек со встроенным коммутатором. Пробник осциллографического щупа необходимо подсоединить параллельно управляющему/сигнальному выводу катушки зажигания. Сразу после подсоединения пробника осциллографического щупа к управляющему/сигнальному выводу катушки зажигания, в окне программы «USB Осциллограф» будут отображаться импульсы синхронизации. Если же пробник осциллографического щупа по ошибке подсоединён к любому другому выводу катушки зажигания (+12V, «масса»), импульсы синхронизации в окне программы отображаться не будут. После правильного подсоединения пробника осциллографического щупа, к диагностируемой катушке зажигания следует поднести универсальный накладной индуктивный датчик «Lx Universal».

Диагностика стержневой индивидуальной катушки зажигания по вторичному напряжению с помощью индуктивного датчика «Lx Universal».

Диагностика компактной индивидуальной катушки зажигания по вторичному напряжению с помощью индуктивного датчика «Lx Universal» (в данном случае, четыре компактные индивидуальные катушки зажигания объединены в единый модуль зажигания).

Следует выбрать такое расположение индуктивного датчика «Lx Universal» относительно сердечника диагностируемой катушки зажигания, при котором в окне программы «USB Осциллограф» будет отображаться осциллограмма напряжения во вторичной цепи диагностируемой катушки зажигания.

Осциллограмма импульса высокого напряжения исправной стержневой индивидуальной катушки зажигания, полученная с помощью универсального накладного индуктивного датчика «Lx Universal».

1. Начало накопления энергии в магнитном поле катушки зажигания (совпадает с моментом открытия силового транзистора коммутатора).
2. Пробой искрового промежутка между электродами свечи зажигания и начало горения искры (момент закрытия силового транзистора коммутатора).
3. Участок горения искры между электродами свечи зажигания.
4. Затухающе колебания, возникающие сразу после окончания горения искры между электродами свечи зажигания.

Осциллограмма импульса высокого напряжения неисправной стержневой индивидуальной катушки зажигания, полученная с помощью универсального накладного индуктивного датчика «Lx Universal». Признаком неисправности является отсутствие затухающих колебаний в конце горения искры между электродами свечи зажигания (участок отмечен символом «4»).

Осциллограмма импульса высокого напряжения неисправной стержневой индивидуальной катушки зажигания, полученная с помощью универсального накладного индуктивного датчика «Lx Universal». Признаком неисправности является отсутствие затухающих колебаний в конце горения искры между электродами свечи зажигания и очень короткое время горения искры.

Срок службы и неисправности катушек зажигания

В теории служба данного элемента системы зажигания современного автомобиля ограничена 80-ю тысячами километров пробега машины. Однако это не является константой. Причина тому – разные условия эксплуатации транспортного средства.

Пробитая катушка

Вот лишь некоторые факторы, которые могут значительно сократить ресурс данного устройства:

1. Короткое замыкание между обмотками;
2. Катушка часто перегревается (такое бывает с общими модификациями, установленными в плохо проветриваемом отсеке подкапотного пространства), особенно если она уже не первой свежести;
3. Длительная работа или сильные вибрации (часто этот фактор влияет на исправность моделей, которые установлены на двигателе);
4. При плохом напряжении от аккумулятора время накопления энергии превышено;
5. Повреждение корпуса;
6. Когда водитель не выключает зажигание во время деактивации ДВС (первичная обмотка находится под постоянным напряжением);
7. Повреждение изоляционного слоя ВВ проводов;
8. Неправильная распиновка при замене, обслуживании устройства или подключении дополнительного оборудования, например, электрического тахометра;
9. Некоторые автомобилисты, выполняя раскоксовку мотора или другие процедуры, отсоединяют катушки от свечей, но не отключают их от системы. После того, как были выполнены очистительные работы с двигателем, они стартером проворачивают коленвал, чтобы удалить всю грязь из цилиндров. Если не отключить катушки, они в большинстве случаев выходят из строя.

Чтобы не сократить срок службы катушек, водителю следует:

• Выключать зажигание при неработающем моторе;
• Следить за чистотой корпуса;
• Периодически перепроверять контакт высоковольтных проводов (не только контролировать окисление на надсвечниках, но и на центральном проводе);
• Следить за тем, чтобы ни на корпус, ни тем более внутрь не попадала влага;
• Во время обслуживания системы зажигания ни в коем случае не браться за высоковольтные элементы голыми руками (это опасно для здоровья), даже если мотор заглушен. Если в корпусе есть трещина, человек может получить серьезный разряд, поэтому ради безопасности лучше проводить работы в резиновых перчатках;
• Периодически проводить диагностику устройства на сервисной станции.

Неисправности

Катушка зажигания – это деталь с продолжительным сроком функционирования. Несмотря на это, все же существует вероятность утрачивания токопроводящих характеристик и выхода из строя данного устройства.

1. Чем больше времени эксплуатируется трансформатор, тем выше риск появления короткого замыкания в нем и как следствие перегрева всей детали.
2. Продолжительная эксплуатация при температуре более 150 приводит к неремонтоспособному состоянию катушки зажигания.
3. В случае, если аккумулятор не дает нужного питания, это также провоцирует неправильную работу трансформатора. Так как для полноценной работоспособности ей требуется электричество (минимальный коэффициент нужного напряжения должен быть не меньше 11,5 В).
4. Поврежденный провод системы зажигания тоже может быть причиной нарушения рабочего процесса катушки зажигания.
5. Часто механизм не генерирует напряжение из-за дефекта в изоляции. Такая неприятность может произойти, если через изношенные уплотнения в трансформатор попадет моторное масло или вода, из-за чего увеличивается сопротивление и утрачивается баланс между напряжением и сопротивлением.
6. Индивидуальный тип устройства чувствителен к чрезмерной вибрации от головки цилиндров. Вследствие этого катушка быстро приходит в негодность.

В некоторых случаях катушка зажигания поддается ремонту. Но в домашних условиях достаточно сложно оценить степень повреждения и процент вероятности возврата ее рабочих характеристик. Поэтому рекомендуется не экономить и заменить старое устройство на новое.

Типы и особенности конструкции катушек зажигания

Катушка зажигания, называемая модулем, присутствует во всех современных системах зажигания: контактные, бесконтактные и электронные. Ее назначение – преобразовывать низковольтный бортовой ток, поступающий от аккумулятора автомобиля, в высоковольтный. Высокое напряжение вызывает искру на электродах свечей, которая воспламеняет топливно-воздушную смесь (ТВС).

В зависимости от особенностей конструкции различают три вида:

• индивидуальные;
• классические с общей конструкцией;
• сдвоенные.

У всех трех видов конструкция похожа, есть только некоторые отличия. Поэтому, выяснив, как проверить катушку зажигания, можно применять эти знания для всех видов. Можно изготовить прибор для проверки своими руками (автор видео Автоэлектрика ВЧ).

В конструкцию классического модуля входит первичная обмотка, внутри которой находится вторичная. У каждой из обмоток есть два вывода. На первичную подается электропитание от электросети. На вторичной один вывод является высоковольтным и считается выходным, а второй соединяется с первичной обмоткой. Вся конструкция размещается в герметичном корпусе, на крышку которого выведены все выводы.

У сдвоенного модуля два сердечника. Один является внутренним, находится в обмотке, второй – внешний, расположен над обмотками. Если у классической катушки только один вывод для высокого напряжения, то у двухвыводной их два. Они вырабатывают одновременно искру для двух цилиндров.

Схема со сдвоенным корпусом

Индивидуальная катушка надевается на отдельную свечу. Основная часть модуля состоит из витков медной проволоки, принимающей первичное напряжение и вторичного контура, преобразующего поступивший ток. Обмотка, являющаяся первичной, расположена внутри вторичного преобразователя и имеет сердечник, который расположен внутри нее. Высокое напряжение, которое вырабатывается во вторичной обмотке, напрямую передается на свечу с помощью наконечника, прижимной пружины и изолятора. Для отсечения тока предназначен высоковольтный диод.

Все виды модулей характеризуются сопротивлением, которое различается для разных моделей механизма. Если значение сопротивление отличается от номинального, это говорит о неисправности устройства.

Получение показаний сопротивления

Проблемы с двигателем могут возникнуть из-за неисправности электропитания. Если произошел обрыв обмоток или замыкание, это выводит из рабочего состояния силовой агрегат. Все виды модулей не разбираются, поэтому отремонтировать их невозможно. Для того, чтобы убедиться, что устройство подлежит замене, нужно знать, как проверить катушку зажигания.

Наиболее точно проверить работоспособность устройства можно с помощью специального оборудования, которым оснащены станции техобслуживания, например осциллографом. Существует два способа, как проверить исправность катушки зажигания своими руками в домашних условиях.

Виды катушек зажигания

Основными параметрами катушек зажигания являются следующие характеристики:

• Индуктивность первичной обмотки – способность накапливать энергию.
• Коэффициент трансформации – во сколько раз увеличивается напряжение, подаваемое от аккумулятора.
• Сопротивление обмоток. Для каждой модели есть свой диапазон, так для обмотки низкого напряжения сопротивление может быть 3-3,5 Ом, а для обмотки высокого – 5000-9000 Ом.
• Энергия образующейся искры.
• Напряжение пробоя – величина высокого напряжения катушки, при котором на электродах свечи происходит пробой воздушного зазора и формируется искра.

Классическая конструкция катушки зажигания

Общее устройство катушки зажигания

Самые простые катушки имеют две медные обмотки до 150 витков в первичной и до 30000 во вторичной. Обе обмотки изолированы, что предотвращает возникновение короткого замыкания.

Корпус представляет собой стакан с крышкой, на которую выведены контакты первичной обмотки. Вторичная обмотка расположена внутри первичной и соединена одним концом с обмоткой низкого напряжения.

Второй конец также выведен на крышку бобины и предназначен для подключения цепи, соединяющей трансформатор со свечой. Внутри обмоток находится железный сердечник, увеличивающий силу формирующегося внутри магнитного поля.

Такие конструкции на сегодняшний день практически не применяются в автомобилестроении. Однако их еще можно встретить при ремонте старых авто и других транспортных средств.

Конструктивные отличия индивидуальных катушек

Этот тип используется преимущественно в электронных системах. Принцип работы индивидуальной катушки зажигания аналогичен классической. Конструктивно она также имеет обмотки высокого и низкого напряжения, но в отличие от классической схемы, первичная находится внутри вторичной. Также, вместо одного сердечника, их два – внешний и внутренний.

Индивидуальные катушки зажигания. Компактная (слева) и стержневая (справа)

Первый находится внутри первичной обмотки, а второй – вокруг вторичной. Обмотка высокого напряжения индивидуальных катушек зажигания оснащается специальным диодом. Он отсекает токи высоких напряжений.

Индивидуальные катушки разделяют на два типа, которые отличаются конструкцией сердечника: компактные и стержневые. Последние могут объединяться в модули по четыре штуки. За один цикл индивидуальная катушка формирует одну искру, что обуславливает необходимость синхронизации всех катушек относительно распредвала двигателя.

Двухвыводные катушки зажигания

Конструкция сдвоенной (двухвыводной) катушки зажигания аналогична классической схеме, но единственным отличием является наличие двух выводов от обмотки высокого напряжения. Такая конструкция позволяет формировать искру одновременно на двух свечах (на два цилиндра двигателя). В первом из них зажигание происходит в конце такта сжатия топливовоздушной смеси, а во втором – на этапе выпуска отработавших газов (вхолостую).

Двухвыводная катушка зажигания

Такие конструкции используются в двигателях с четным числом цилиндров. Они позволяют упростить систему зажигания, а также исключить из схемы распределитель. Подключаются сдвоенные трансформаторы двумя способами:

• оба контакта соединяются со свечами высоковольтной проводкой;
• один контакт соединен наконечником (напрямую со свечой), а второй – высоковольтной проводкой.

Для четырехцилиндровых двигателей могут применяться четырехвыводные катушки, которые фактически являются системой из пары двухвыводных.

Сухие и маслозаполненные катушки

В классической конструкции катушки системы зажигания внутреннее пространство заполнено трансформаторным маслом. Это необходимо для того, чтобы под действием тока ее обмотки не перегревались. Сам корпус такой бобины изготавливается из металла, что не всегда рационально.

Поэтому в большинстве современных автомобилей используется альтернативная конструкция – «сухой» трансформатор. Она не имеет корпуса, а покрыта слоем эпоксидного компаунда, который служит одновременно и корпусом, защищающим от загрязнений и влаги, и системой охлаждения.

Помимо этого, в ряде импортных автомобилей используются комбинированные модели, объединяющие контактный коммутатор и сухую катушку или же предполагающие интеграцию катушки в распределитель.

Принцип действия

Двухискровая катушка зажигания на лодочном моторе:1 — катушка зажигания;2 — высоковольтные провода;3 — свечи зажигания.

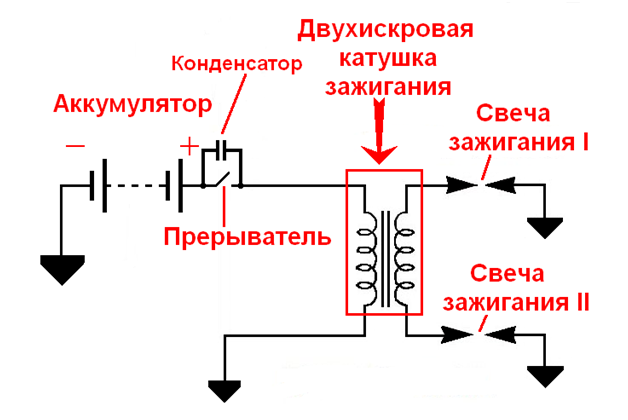

Схема включения двухискровой катушки зажигания.

Через первичную обмотку катушки зажигания протекает постоянный ток. Когда поршень подходит к верхней мёртвой точке, цепь первичной обмотки разрывается размыканием контактов прерывателя (это происходит или механическим путём, когда контакты размыкаются кулачком на валу, или с помощью электронных (транзисторных или тиристорных) ключей, в которых управляющий импульс формируется электронной схемой (контактной или бесконтактной, положение коленчатого вала определяется с помощью датчика Холла, индуктивного или иного датчика).

Согласно закону электромагнитной индукции, ЭДС, индуцируемая изменением силы тока в соседнем контуре, равна

E=−L12dIdt{\displaystyle {\mathcal {E}}=-L_{12}{\frac {dI}{dt}}},

учитывая мгновенное изменение силы тока (одномоментное размыкание), следовательно, большое значение производной, а также взаимную индукцию обмоток L12∝N1N2{\displaystyle L_{12}\propto N_{1}N_{2}}, где N2{\displaystyle N_{2}} очень большое число (десятки тысяч витков), во вторичной обмотке наводится импульс э.д.с. амплитудой в десятки киловольт. Высокий потенциал от катушки передаётся на свечи с помощью высоковольтных проводов (изначально применённых Г. Хонольдом в системе зажигания с магнето), и обеспечивает пробой зазора между электродами свечи зажигания.

На некоторых образцах мото- и автотехники с двухцилиндровыми двигателями (например, мотоциклы «Днепр», мотоциклы «Урал», автомобили «Ока») применяются двухискровые катушки зажигания (искра проскакивает одновременно на двух свечах). Топливо-воздушная смесь воспламеняется только в одном цилиндре, так как в другом проходит такт выпуска и воспламеняться нечему.

В последнее время получили распространение индивидуальные катушки зажигания на каждую свечу (по числу цилиндров).

Добавочное сопротивление

Двигатель автомобиля ГАЗ-63Под цифрой 18 — катушка зажигания, 17 — добавочное сопротивление.

В ряде случаев последовательно первичной обмотке катушки зажигания включается добавочное сопротивление (или дополнительный резистор). На низких оборотах контакты прерывателя оказываются бо́льшую часть времени в замкнутом состоянии и через обмотку протекает ток, более чем достаточный для насыщения магнитопровода. Избыточный ток бесполезно нагревает катушку.

Спираль дополнительного резистора изготавливается из стального сплава, имеющего высокий температурный коэффициент электрического сопротивления. При прохождении избыточного тока сопротивление спирали увеличивается и сила тока уменьшается, таким образом происходит автоматическое регулирование. На высоких оборотах, когда контакты бо́льшую часть времени разомкнуты, нагрев резистора менее значителен (сопротивление спирали невелико). При запуске двигателя добавочное сопротивление шунтируется контактами реле стартера, тем самым повышается энергия электрической искры на свече зажигания.

Некоторые неопытные водители пытаются (бесполезно или с большим трудом) запустить пусковой рукояткой двигатель при «севшем» аккумуляторе, не зная, что нужно принудительно временно шунтировать добавочный резистор (какой-нибудь проволочкой).

Принцип работы катушки зажигания

Самая обыкновенная катушка на своей первичной обмотке имеет 100 – 150 витков изолированной медной проволоки. Оба конца проводника выводятся на ее корпус. Вторичная обмотка изготовлена из 30 000 – 50 000 витков и зависит от модификации. Диаметр проволоки высоковольтной обмотки значительно меньше чем у низковольтной. Плюс от аккумулятора подается на первичную обмотку, а вторичная подключается к выводу на свечи зажигания.

Для увеличения силы магнитного поля проволоку обеих обмоток накручивают на ферромагнитный сердечник. На некоторых моделях во избежание перегрева провода и металлического сердечника, полость внутри катушки заполняется трансформаторным маслом. Оно обеспечивает не только надежное охлаждение, но также является отличным изолятором.

Катушки зажигания разделяются на три основных типа:

• индивидуальные;
• двухвыводные;
• классические (сухие или масляные).

Применение той или иной катушки зависит от используемой системы зажигания ДВС.

Особенности индивидуальной катушки зажигания

Схема системы зажигания.

Чаще устанавливаются на двигателях с электронной системой зажигания. Основной принцип работы такой же как и у стандартных. По конструкции тоже имеет низковольтную и высоковольтную обмотки. Отличием является расположение первичной обмотки внутри вторичной. Соответственно в катушке два сердечника – наружный и внутренний. На высоковольтной обмотке такой катушки имеется установлен специальный диод, отсекающий ток высокого напряжения.

По конструкционным особенностям сердечника делятся на два подвида:

• компактная;
• стержневая.

Второй подтип часто соединяют модульным способом по 4 шт. Для индивидуальных катушек зажигания важна синхронизация всех устройств с распределительным валом мотора. Эта необходимость вызвана тем, что за прохождение одного периода каждая катушка дает одну искру.

Двухвыводные катушки (сдвоенные)

Конструкционной особенностью является наличие дополнительной пары выводов от вторичной обмотки. Благодаря такому подходу появляется возможность формирования искры одновременно на двух свечах зажигания. Свеча первого цилиндра дает искру в момент сжатия топливной смеси, а второго – на выпуске отработанного газа. Применяются при парном количестве цилиндров в ДВС. Значительно упрощаются систему зажигания и позволяют исключить из нее распределители.

Подключение проходит одним из способов:

• два контакта свечи и катушки соединяются при помощи высоковольтной проводки;
• первый контакт напрямую надевается на свечу, второй подсоединяется высоковольтным проводом.

На четырехцилиндровых моторах могут устанавливаться четырехвыводные трансформаторы зажигания, по сути являющиеся простой спайкой двухвыводных.

На восьмиклапанных двигателях ВАЗ используются блоки зажигания с двухканальными катушками, способными давать искру на два цилиндра одновременно. Но с появлением 16-ти клапанных двигателей (Приора, Гранта и т. Д.) стали применять индивидуальные катушки зажигания (ИКЗ).

Сухие и маслозаполненные

Относятся к классическим системам катушек зажигания, где внутреннее пространство заполняется трансформаторным маслом. При прохождении по проводникам больших токов они начинают разогреваться, масло в этом случае выполняет роль охладителя. Корпуса таких катушек обычно производят металлическим, хотя это не всегда целесообразно.

Ввиду этого в последнее время большинство автопроизводителей стали применять иной вид конструкций – сухой трансформатор. В качестве корпуса в них выступает слой эпоксидной смолы, которая защищает обмотки от повреждений загрязнений и повышенной влажности, а также служит охлаждением.

Несмотря на тип катушек во время проверки главным техническим параметром на который необходимо обращать внимание – это показания сопротивления обмоток. Измерять его можно при помощи обычного мультиметра или омметра

Параметры надежности катушки зажигания

Прежде чем приобрести новую бобину попробуйте выяснить ее надежность, по отзывам владельцев. Поинтересуйтесь пробегом, который выдержало устройство, не изменилась ли приемистость двигателя и расход топлива, максимальная скорость и выхлоп CO.

Конструкция катушки должна обеспечивать:

• надежную изоляцию между обмотками и витками;
• высокое электрическое сопротивление между корпусом и массой;
• прочность корпуса, особенно пластиковых деталей;
• отсутствие микротрещин;
• надежность электрических контактов и соединений.

Качественная бобина выдерживает температуру до 180°C.

Коротко о зажигании

Чтобы понять зачем в автомобиле бобина (это народное название), и какое участие она принимает в обеспечении движения, надо хотя бы обобщенно понять устройство систем зажигания.

Упрощенная схема работы бобины приведена ниже.

Плюсовой вывод катушки подключен к положительной клемме аккумулятора, а другим выводом она соединяется с распределителем напряжения. Такая схема подключения является классической и широко применяется на машинах семейства ВАЗ. Для полноты картины необходимо сделать ряд уточнений:

1. Распределитель напряжения является неким диспетчером, подающим напряжение на тот цилиндр, в котором произошла фаза сжатия и должны воспламениться пары бензина.
2. Работой катушки зажигания управляет коммутатор напряжения, его исполнение может быть механическим или электронным (бесконтактным).

Механические устройства использовались в старых автомобилях: на ВАЗ 2106 и подобных, но сейчас они практически полностью вытеснены электронными.
