Как проверить исправность катушки зажигания

Как определить неисправную катушку зажигания

Порядок проверки исправности катушки зависит от того, сколько катушек зажигания в машине. Если в вашем автомобиле установлены индивидуальные катушки зажигания, для того, чтобы с высокой степенью вероятности определить неисправную, можно поменять местами предположительно неисправную и заведомо исправную катушку. Если в результате данной замены, в цилиндре, в котором отсутствовала искра, она появляется, а в другом пропадает, следовательно, бобина действительно неисправная. Таким же образом можно проверить сдвоенные и блочные катушки, но при этом придется видоизменять схему, что не всегда удобно.

Для этого необходимо запастись толстыми диэлектрическими перчатками, сухим резиновым ковриком. Использование только обычных диэлектрических перчаток недопустимо: они выдерживают по пробою напряжение 6300 Вольт, на свечу подается напряжение приблизительно в три раза больше.

Если в вашем автомобиле установлено две и более катушки зажигания, автомобиль при неисправности одной из них должен завестись, но сильно троить. Снимая по очереди наконечники высоковольтных проводов свечей либо разъемы с индивидуальных катушек, оценивают стабильность работы двигателя. Если ДВС не изменил характер работы в результате снятия разъема, то искры в данном цилиндре нет. Если двигатель стал троить еще больше, либо вообще заглох, искра имеется, бобина неисправна, либо на нее на поступают импульсы или питание.

Высоковольтный разрядник

Мультиметр

Если двигатель автомобиля вообще не заводится и не схватывает, оценить исправность катушки можно параметрическим методом. Для этого понадобится мультиметр. Обычную катушку наподобие жигулевской можно прозвонить без труда. Для этого сначала устанавливают предел измерения мультиметра на режим измерения сопротивления 200 Ом либо «диод, прозвонка» и измеряют сопротивление между клеммами катушки + и К. Сопротивление должно быть в пределах от 0,2 до 1,0 Ома. Учтите, что во время измерения на данном пределе может появиться небольшая погрешность, которая немного увеличит показания мультиметра. Затем переключают режим мультиметра на предел 20 кОм и измеряют величину сопротивления второй обмотки (между выводом К и медным наконечником, в который вставляется высоковольтный провод). Сопротивление должно находиться в диапазоне 1 килоом до 3 килоом (2000 – 3000 Ом).

Проверить таким методом катушку с встроенным импульсным усилителем нельзя, так как к ее выводам не подключен вывод первичной обмотки. Частая неисправность индивидуальных устройств – пробой ограничивающего резистора. Он находится под резиновым удлинителем конструкции катушки, который легко демонтируется. Резистор следует извлечь и измерить его сопротивление мультиметра на пределе 20 килоом. Оно должно быть в пределах от 1 до 3 килоом.

Мегаомметр

Также можно оценить сопротивление изоляции, если в распоряжении имеется мегаомметр. Сопротивление изоляции (между медным контактом, в который вставляется высоковольтный провод свечи и корпусом) должно быть более 300 мегаом. Это измерение носит оценочный характер. Если сопротивление меньше, катушка вероятно неисправна, больше – вероятно исправна, точнее судить нельзя.

Простую трехвыводную катушку можно проверить «на весу», то есть, собрав простейшую схему. К выводу + подключают напряжение с АКБ +12В, вставляют в разъем высоковольтный провод, на второй вывод которого соединяют свечу. Корпус свечи соединяют с металлической частью двигателя. Далее соединяют к контакту К многожильный изолированный проводник сечением от 2 кв.мм. Держась за изоляцию, другим зачищенным концом провода кратковременно касаются металлической части двигателя. Должна проскакивать искра в мете касания двигателя и через свечу. В электронных катушках искра свечи менее интенсивная. Долго экспериментировать подобным методом нельзя.

На некоторых специализированных СТО есть самостоятельно изготовленные стенды для проверки. Их использование требует специальных методов.

Для того, чтобы катушка проработала дольше, соблюдайте правила:

• устанавливайте устройство на штатные крепления;
• не загромождайте место устройства, обеспечивая хорошую вентиляцию;
• следите за чистотой на корпусе;
• своевременно (перед началом каждого сезона эксплуатации) проверяйте свечи и высоковольтные провода.

Признаки выхода из строя катушек зажигания

Стабильная работа системы зажигания характеризуется номинальным расходом горючего, равномерными оборотами коленвала и отсутствием вибрации двигателя. Отклонение от штатного режима может быть проявлением первых признаков неисправности катушки. Чаще всего бобина не отказывает внезапно. Обычно этому предшествует ряд предупреждающих симптомов.

К сведению!

При появлении признаков поломки катушки стоит позаботиться о покупке резервного устройства. В случае её внезапной поломки дальнейшее самостоятельное движение будет невозможно.

Обратный выхлоп

Неприятное явление происходит, когда несгоревшее топливо попадает в выпускной тракт. Там оно, смешиваясь с остатками кислорода, воспламеняется за счёт высокой температуры газов. Горение сопровождается резким повышением давления в выхлопной трубе и хлопками. Кроме неприятного звукового сопровождения, обратный выхлоп может повредить чувствительные датчики и катализатор.

Увеличение расхода топлива

Чрезмерный расход горючего — один из симптомов неисправности КЗ. Потребление топлива увеличивается для компенсации потери крутящего момента на коленвале ДВС. Падение мощности может происходить при отсутствии воспламенения в одном или нескольких цилиндрах. В этом случае оставшиеся работают с большей нагрузкой, тогда как неисправный продолжает потреблять топливо.

Пропуски зажигания

О том, что КЗ неисправна косвенно могут свидетельствовать периодические сбои в работе двигателя. Проблема проявляется на всех режимах работы силового агрегата и сопровождается «кашлем» и треском. Особенно чувствительны пропуски воспламенения при движении автомобиля: водитель ощущает подёргивание, периодическую потерю мощности и внезапные рывки вперёд.

Внезапная остановка двигателя

Заглохший на ходу мотор — основное следствие неисправности КЗ. Отказ системы редко происходит внезапно. Перед тем как пробивает обмотка катушки, двигатель может сильно сбоить. Проблема проявляется в периодическом отказе заводиться, потере мощности, неустойчивых оборотах. На двигателях, где катушки устанавливают на свечи зажигания, отказ одной из них не приводит к остановке мотора.

Жесткая работа на холостом ходу

На минимальных оборотах наиболее остро проявляются проблемы в работе системы зажигания. Перебои выражены повышенной вибрацией двигателя на холостом ходу и наличием посторонних звуков. Кроме того, сопутствующим симптомом может быть чрезмерное дымление и запах несгоревшего топлива из выхлопной трубы. Жёсткая работа мотора в этом режиме увеличивает нагрузку на опоры двигателя.

Срабатывание контрольной лампы Check Engine

Бортовой компьютер автомобиля постоянно контролирует работу всех электронных компонентов. При возникновении неисправности блок управления оповестит водителя, подав предупреждение контрольным индикатором Check Engine. На панели приборов загорится соответствующая лампа с пиктограммой двигателя. Точно определить неисправность и выяснить, какая катушка зажигания не работает, можно только с помощью специального сканера.

К сведению!

При пробое или обрыве первичной либо вторичной обмотки диагностическое оборудование выдаст код P0351.

Затрудненный пуск двигателя

Проблемы с запуском ДВС — один из признаков наличия неполадок. При частичном отказе бобины холодный мотор может долго не заводиться. В случае окончательной поломки КЗ привести в действие силовой агрегат у водителя не выйдет. Как правило, проблема проявляется на ДВС с одной КЗ.

Как проверить катушку зажигания

Чтобы завести двигатель внутреннего сгорания, процесс подачи и преобразования энергии должен пройти несколько этапов. Одним из важных звеном в этой цепи является катушка зажигания. Как невозможно запустить ДВС без АКБ, так и невозможно это сделать без катушки (бобины).

Катушка не только нужна, чтобы запустить двигатель, но и поддерживать работу мотора всегда. Если при работе двигателя автомобиля катушка выйдет из строя, агрегат заглохнет.

Для чего нужна катушка зажигания

Катушка системы зажигания двигателя — это элемент системы зажигания, преобразующий низковольтное напряжение в высоковольтное. Низковольтное, понятное дело, катушка получает от аккумуляторной батареи на 6, 12 или 24 Вольт.

Главное назначение катушки — это сгенерировать и подать на свечу зажигания высоковольтный электрический импульс. Свеча создает искру от получения высокого электроимпульса.

Как работает катушка зажигания

Чтобы понять, какой принцип действия катушки, надо сначала разобраться в ее устройстве.

Ниже, на фото — общая схема подключения катушки зажигания бензинового двигателя.Катушка зажигания двухискрового типа на примере двигателя моторной лодки: 1 — катушка зажигания; 2 — высоковольтные провода; 3 — свечи зажигания.

Принцип работы:

1. На первичную обмотку подается напряжение с аккумулятора или генератора, то есть низковольтное. Там же создается магнитное поле. Время от времени, подаваемое напряжение на первичную обмотку отсекается прерывателем, после чего происходит резкое уменьшение магнитного поля и в витках катушки системы зажигания образуется оптимальная электрдвижущая сила. Из физики мы знаем, что значение электродвижущей силы прямо пропорционально числу витков контура. Прямо пропорционально — это означает равенство.
2. Так как во вторичной обмотке больше витков, то импульс высокого напряжения появляется именно в ней, а не в первой обмотке.
3. Импульс высокого напряжения подается на головку свечи зажигания, на которой между двумя электродами появляется искра, воспламеняющая топливно-воздушную смесь.

На машинах с прошлым поколением двигателей, свечи зажигания получали высокое напряжение от системы распределителя зажигания (трамблер). Конструкции новых же новых силовых агрегатов имеют систему, где свечные катушки объединены и распределены строго на каждую свечу.

Разновидности катушек зажигания

Для современных двигателей придумано пока три модификации катушек систем зажигания. Каждая катушка имеет свои плюсы и минусы. Рассмотрим более детально:

1. Классические катушки. Устанавливаются в машины, где система зажигания работает через распределитель, то есть трамблер.
2. Катушки с двумя выводами. Устанавливаются в современные авто, где подача напряжения на свечу осуществляется напрямую, без распределителя.
3. Индивидуальные. Это означает, что на одну свечу предусмотрена одна катушка. Подача осуществляется также напрямую.

Классическая катушка

Первый вид катушки, классический состоит из первичной и вторичной обмоток. Но, устроена так, что вторая обмотка располагается внутри первой. Отличие в обмотках — это толщина провода обмотки и число витков.

Внутри двух обмоток располагается сердечник. Материал сердечника — ферромагнитный сплав. (Fe-железо). На каждой обмотке есть по 2 выхода. Первичная обмотка имеет входные выводы (принимает напряжение). А вторичная обмотка имеет: один вывод — это соединение с первичной обмоткой, а второй вывод — это выходной вывод (выводящий напряжение).

Все эти составляющие устройства размещаются в эбонитовом корпусе. Корпус полностью герметичен. Выводы выходят на крышку корпуса катушки зажигания.

Двухвыводная катушка

В такой катушке установлены два сердечника. Один сердечник, как в первом варианте, находится внутри двух обмоток. Второй — внешний, располагается над обмотками. Вторичная обмотка имеет два вывода высоковольтного напряжения.

Индивидуальная катушка

Высокольвольтный вывод такой катушки соединяется со специальным наконечником, второй конец которого надевается на свечу зажигания. Вторичная обмотка у этой катушки располагается сверху.

О свечах зажигания

Далеко не каждый связывает неисправность в катушке со свечами, а зря. Дело в том, что последние покрываются сажей во время эксплуатации. Случается это по большей степени из-за недостаточной температуры их прогрева. В результате скапливается сажа, и нередко она доходит до изолятора. Следовательно, сопротивление в разы увеличивается, а это дополнительная нагрузка на катушку.

Свечи проверить достаточно просто. Для этого их выкручивают и визуально оценивают состояние изолятора. Если свеча сухая и имеет светлый цвет (допускается небольшое потемнение), отсутствуют признаки повреждения, то мотор, равно как и катушка, работает нормально.

К примеру, на ВАЗ-2109 признаки неисправности катушки зажигания в большинстве случаев проявляются в виде провалов во время езды. Многие меняют свечи и не получают результата, так как виновником является сам мотор. Попадание масла на свечи или их работа при недостаточной температуре (кратковременная езда по городу менее чем на 50 км) приводит к быстрому загрязнению изолятора.

Принцип работы катушки зажигания

Катушка зажигания является простейшим трансформатором, преобразующим ток низкого напряжения — 12 вольт, в ток высокого напряжения — 35000 вольт, который необходим бензиновому двигателю внутреннего сгорания для воспламенения горючей смеси. От АКБ низкий ток поступает на первичную обмотку, внутри которой находится вторичная. За счёт разницы в количестве витков и толщине медной проволоки возникает ток высокого напряжения, который через высоковольтный провод поступает на распределитель зажигания и оттуда согласно очерёдности в работе цилиндров попадает на свечи зажигания, где возникает искра, поджигающая горючую смесь.

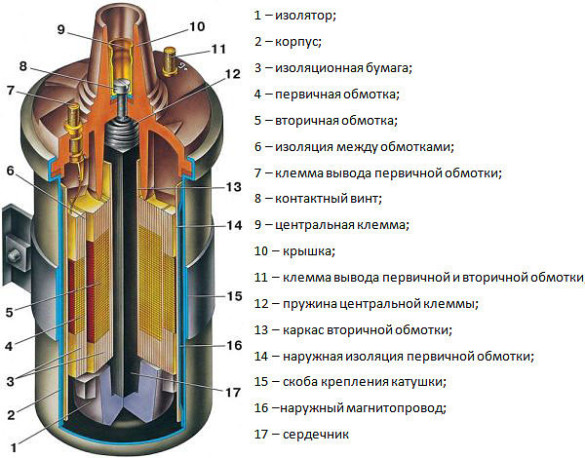

Устройство катушки зажигания

Как устранить пробой

Что касается вопроса о том, как устранить возникшую поломку, то тут есть два варианта — быстрый («полевой») и медленный («гаражный»). В последнем случае все просто — желательно полностью поменять катушку, особенно, если пробой значительный. Что касается быстрого ремонта, то для этого используют либо изоленту, либо клей.

Изолирование поврежденной катушки

Самым интересующим автовладельцев вопросом в данном контексте является — как устранить пробой инжекторной катушки зажигания? В самом простом случае, то есть, если есть небольшой пробой искры на корпус (а это самый распространенный вариант поломки), — после локализации этого места нужно с помощью изоляционных материалов (изоляционной ленты, термоусадки, герметика, эпоксидного клея или подобных средств, в некоторых случаях используют даже лак для ногтей, однако лак должен быть только бесцветным, без всяких красок и добавок), выполнить изоляцию места (пути) пробоя. Дать универсальный совет невозможно, все зависит от конкретной ситуации.

При выполнении ремонта необходимо обязательно почистить и обезжирить место электрического пробоя перед нанесением на него защитного изоляционного слоя. Это повысит значение сопротивления получившейся изоляции. Если при повреждении изоляции и пробоя в катушке появляется жидкость (обычно от поврежденного уплотнителя), то имеет смысл дополнительно воспользоваться диэлектрической смазкой.

Ну и в самом тяжелом случае можно, конечно же, установить новую катушку. Можно оригинал или не оригинал — зависит от цены. Многих автовладельцев спасают так называемые «разборки», то есть, места, где можно купить запчасти от разобранных автомобилей. Там они дешевле и вполне можно найти качественные комплектующие.

Напоследок пару слов о профилактических мерах, которые позволят избавиться от неприятностей и эксплуатировать катушку очень долго и без проблем. Самая простая мера в данном контексте — использование термоусадки подходящего (большого) диаметра, которую нужно нанести на поверхность наконечника катушки зажигания. Процедура несложная, главное подобрать термоусадку подходящего размера и диаметра, а также иметь под рукой фен (желательно строительный) или какую-либо газовую горелку. Однако перед нанесением термоусадки не забудьте очистить и обезжирить рабочую поверхность наконечника. Данную процедуру также можно использовать не как профилактическую, а вполне себе ремонтную меру.

Также для профилактики желательно поддерживать корпус катушки, да и другие элементы двигателя, в чистом виде с тем, чтобы по грязи и пыли не было «прошиваний» искры. А при замене свечей всегда использовать диэлектрическую смазку для свечей.
