Порядок действий при установке зажигания на автомобиле уаз

Схема замка зажигания уаз буханка

УАЗ 390995 Психиатрическая › Бортжурнал › ЗАПУСК УАЗ 452 БЕЗ КЛЮЧА В ЗАМКЕ ЗАЖИГАНИЯ

Здравствуйте, меня зовут Паша и я феерический раздолбай. Просто феноменальный. Ибо только человек с альтернативным складом ума может потерять ключи от автомобиля не отходя от дома. Всё начиналось просто – суета, очередной профилактический запуск для подпитки АКБ на морозе, комок который помнит мои школьные годы (когда компания СПЛАВ была ещё ларьком на толкучке у метро Ладожская), дырка в его кармане (18 лет куртке, а дырка только начала наклёвываться), последовавший за этим буран с обильным снегопадом.В общем я где-то во дворе посеял ключи и их сурово замело снегом. Хватился опять запускать Буханку – ключей нет. Дыра есть. Шо делать?Ну для начала – гугл схемы замка зажигания в УАЗ 452 Буханка 390995, электропроводки, схемы электропитания и прочей ереси. Информации мало. Есть специфические схемы на УАЗбуке, есть форумы где ВАЗоводы пытаются поставить себе замок от УАЗа. Никакой конкретики милой сердцу инженера, что бы схема подключения, названия проводов, сечение. Хренушки. Самое адекватное что нашёл – прилагаю. Схема подключения стартёра с замком и схема подключения с кнопкой.

Запуск УАЗ 452 кнопкой схема электрика

Замок зажигания УАЗ Буханка электрическая схема подключения

Но и тут на схеме – числовые значения клемм и нету графического наброска какая откуда торчит. Пришлось суммировать данные с нескольких форумов. Визуально показываю на видео, а тут расскажу по буквам: КЗ – к системе зажигания. ПР – приёмник (радио). АК – к АКБ (+12v). СТ – стартёр.Для успешного старта сначала коротим АК на КЗ, тем самым включая питание бензонасоса и прочей электроники. Главное – закоротить надёжно, дабы не заглохнуть. После этого соединяем АК и СТ на несколько секунд, пока двигатель не подхватит. Всё, можно ехать.

На всякий случай спешу уведомить дорогих читателей, что согласно УК РФ, Статья 166.1. Неправомерное завладение автомобилем или иным транспортным средством без цели хищения (угон) –наказывается штрафом в размере до ста двадцати тысяч рублей или в размере заработной платы или иного дохода осужденного за период до одного года, либо ограничением свободы на срок до трех лет, либо принудительными работами на срок до пяти лет, либо арестом на срок до шести месяцев, либо лишением свободы на срок до пяти лет.

Вобщем заводя таким способом автомобиль предварительно убедитесь, что он принадлежит вам. Удачи.

PS: ну и в ближайшее время, так как ключи до весны я вряд ли обнаружу, я планирую рассказать как переделать систему запуска УАЗ 452 Буханка на “кнопочную” своими руками и максимально дёшево. Дабы в дальнейшем отпала проблема возможной потери ключей.

Источник

3. Система зарядки — 2

Схема электропроводки для буханки с карбюраторным двигателем

Для подключения электроприборов к системе автомобиля с карбюратором используется схема старого образца – разработанная для автомобилей УАЗ буханка 1954 – 1984 года выпуска.

Зачем может понадобиться схема электропроводки для такого автомобиля? Необходимость в инструкции по проведению проводов в автомобиле может появиться не только если исправляется какой-то дефект, мешающий эксплуатации транспортного средства, но и тогда, когда проводка прокладывается заново.

Стоит помнить, что схем для автомобиля с карбюраторным двигателем две. Первая – простая, в которой отсутствует электронный блок управления карбюратором (этот элемент появился уже после 1984 года и в старые схемы не входит).

Вторая – немного более сложная (учитывается подключение блока управления карбюратором). Такая схема должна применяться, если необходимо подключение к работе всех электронных систем автомобиля, а не только зажигания и необходимого для управления автотранспортным средством минимума.

Для проведения проводов по упрощённой схеме достаточно протянуть провод от аккумуляторной батареи через тумблер на зажигание для появления искры, и второй – через реле и кнопку на стартер для обеспечения возможности завести двигатель.

Схема бесконтактного зажигания уаз

Бесконтактная система зажигания (рис. 1) включает в себя приборы:

Рис. 1. Схема бесконтактной системы зажигания

Устройство датчика-распределителя показано на рис. 2.

Датчик-распределитель имеет корпус, крышку, валик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, а также октан-корректор.

Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от частоты вращения.

Датчик напряжения состоит из ротора и статора.

Ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными обоймами, жестко закрепленными на втулке.

В верхней части ротора на втулке установлен бегунок.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины.

Статор имеет изолированный многожильный вывод, присоединенный к выводу датчика.

Второй вывод обмотки электрически связан с корпусом в собранном датчике-распределителе.

На роторе нанесена метка, на статоре стрелка, которые служат для установки начального момента искрообразования.

Катушка зажигания (рис. 3)

Сопротивление обмоток при температуре (25±10) °С, Ом:

вторичной. 13 000–13 400

Развиваемое вторичное напряжение максимальное, В. 30 000

Катушка имеет вывод высокого напряжения и два вывода низкого напряжения:

– вывод К – для соединения с выводом К добавочного сопротивления;

– немаркированный вывод – с выводом К3 коммутатора.

Добавочное сопротивление (рис. 3)

Величина активного сопротивления между выводами «+» и «С» (0,71±0,05) Ом, между выводами «С» и «К» – (0,52±0,05) Ом.

Многие владельцы УАЗов знают о капризах классического зажигания, которое иногда преподносит неприятные моменты. И нередко народные умельцы находят способы модернизации проблемного узла или целой системы. И об одном таком способе улучшения системы запуска своими руками и пойдет речь в данной публикации.

Как самостоятельно установить зажигание

Инструкция по установке контактного зажигания:

Выкрутить свечу из первого цилиндра (от шкива).
Определить момент начала сжатия. Для этого пальцем зажимается отверстие свечного колодца, а помощник проворачивает вал рукояткой. Момент начала выхода воздуха и является отправной точкой цикла сжатия.
Повернуть коленчатый вал до момента совпадения отверстия на шкиве со специальным штифтом, установленным на крышке гитары газораспределительного механизма.
Проверить положение ротора, контакт которого должен располагаться напротив внутреннего токопроводящего элемента крышки, подающего импульс напряжения на первый цилиндр.
Ослабить затяжку винта и повернуть пластинку октан-корректора до совпадения указателя со средней частью шкалы.
Затем взяться за корпус распределителя и аккуратно повернуть против часовой стрелки до момента смыкания контактной группы.
Отключить проводку от подкапотной лампы.
Отдельным жгутом соединить клемму лампы с разъемом катушки зажигания. К этому же элементу крепится провод, идущий на распределитель зажигания.
Повернуть ключ в замке зажигания. Затем плавно вращать корпус распределителя до момента включения лампы

На данном этапе важно зафиксировать самый начальный момент вспышки, от этого зависит точность регулировки.
Удержать корпус распределителя в найденном положении. Затем затянуть фиксирующий винт и установить на штатное место крышку.
Проверить корректность установки высоковольтных проводов.

Как отрегулировать зажигание

Первой стадией регулировки контактного зажигания является выставление зазоров:

1. Снять пружинные фиксаторы и демонтировать крышку с распределителя.
2. Удалить ротор бегунка.
3. Проворачивая коленчатый вал при помощи пусковой рукоятки или гаечного ключа, выставить положение кулачка, обеспечивающее максимальный зазор в контактной группе.
4. Выполнить замер значения промежутка при помощи щупа. Нормальным считается значение в диапазоне 0,35-0,45 мм.
5. При увеличенном или уменьшенном промежутке следует ослабить затяжку крепежного винта неподвижного контакта. Затем провернуть регулировочный эксцентриковый узел (имеет отдельную лыску под отвертку).
6. После выставления зазора требуется затянуть стопорный винт и повторно провести измерение.
7. Установить на место снятые детали. В случае необходимости дальнейшей регулировки требуется смонтировать только ротор бегунка.

Для контроля параметров зажигания следует прогреть двигатель до рабочей температуры и проверить разгон машины на скорости 30-35 км/час. Автомобиль должен двигаться на прямой передаче. При корректной регулировке возникнет кратковременная детонация с небольшой интенсивностью. Если она будет заметной, то следует повернуть октан-корректор на одно деление против часовой стрелки (изменить момент опережения зажигания).

Последовательность шагов и особенности регулировки бесконтактного зажигания:

1. Выставить в первом цилиндре поршень в положение окончания такта сжатия. Для этого требуется совместить метки на шкиве и крышке шестерен.
2. Демонтировать с распределителя крышку.
3. Проверить положение контакта бегунка. Токопроводящая пластина должна располагаться строго напротив элемента с пометкой «1» на крышке.
4. Открутить крепежный болт и повернуть пластину октан-корректора до среднего положения (по шкале и указателю), а затем затянуть крепление.
5. Отвернуть крепление пластины корректора к корпусу распределителя.
6. Удерживая одной рукой бегунок, повернуть корпус по часовой стрелке. Целью операции является совпадение красной метки на поверхности ротора с острием указателя. После этого закрепить узел в новом положении.
7. Установить на место снятые детали и проверить корректность установки проводов и целостность изоляции.

Проверка производится по аналогичной методике, только разгон начинается с 40 км/час и ведется до 60 км/час. После этого детонация должна пропасть. В случае необходимости производится доворот распределителя на 0,5-1 деление шкалы октан-корректора (против часовой стрелки). Если детонация при разгоне вообще отсутствует, то узел вращается по часовой стрелке.

 Загрузка …

Зажигание УАЗ-469

Содержание материала

Рис. 108. Схема системы зажигания УАЗ-469:1 — аккумуляторная батарея; 2 — выключатель «массы»; 3 — регулятор напряжения; 4 — генератор; 5 — амперметр; 6 — выключатель зажигания УАЗ-469; 7 — контакты прерывателя зажигания; 8 — распределитель зажигания; 9 — конденсатор; 10 — крышка распределителя зажигания; 11 — бегунок; 12 — свеча зажигания; 13 — провод высокого напряжения; 14 — дополнительное сопротивление; 13 — дополнительное реле стартера; 16 — катушка зажигания: 17 — стартер. Условнее обозначение расцветам проводов зажигания УАЗ-469: Г — голубой; К — красный; О — оранжевый; Ф — фиолетовый; Ч — черный.

Катушка герметизируется карбонитовой крышкой в кожухе с резиновой прокладкой. Кожух заполняется трансформаторным маслом, улучшающим изоляцию обмоток и отвод тепла.Во избежание повреждения катушки не оставляйте зажига­ние УАЗ-469 включенным при неработающем двигателе.Распределитель (рис. 110) предназначается для распределе­ния импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности. Он устанавливается с левой стороны блока цилиндров двигателя и приводится во вращение валиком масляного насоса двигателя. Валик распределителя вращается против хода часовой стрелки (если смотреть со сто­роны его крышки).

Рис. 109. Катушка зажигания УАЗ-469:1 — крышка; 2 — контактное гнездо; 3 — винт; 4 — зажим низкого напряжения; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7 — первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10 — кожух катушки; 11 — транс­форматорное масло; 12 — сердечник; 13 — электротехнический картон; 14 — дополни­тельный резистор; 15 — керамический держатель; 16 — контактная пружина.

Распределитель имеет два прибора: прерыватель Тока низ­кого напряжения в цепи катушки зажигания и распределитель тока высокого напряжения.Для автоматического изменения угла опережения зажига­ния имеются центробежный и вакуумный регуляторы.

Рис. 110. Распределитель зажигания:1 — вакуумный регулятор; 2 — неподвиж­ная пластина прерывателя; 3 — крышка; 4 —- ротор; 5 — фильц; б — уголек; 7 — ку­лачок; 8 — пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления распределителя; 11 — муфта; 12 — пружин­ный держатель штифта; 13 — втулка; 14 — корпус; 15 — грузик; 16 — подшипник; 17 — подвижная пластина прерывателя.

Рис. 111. Замер зазора между элек­тродами свечи зажигания:

а — зазор.

Для обеспечения надежности работы системы зажигания про­изводите регулировку зазора между контактами прерывателя. Перед регулированием зазора осмотрите рабочие поверхности контактов и, если они загрязнены, замаслены или обгорели, очистите их.

Распространенные неисправности

Что касается поломок в работе электропроводки продукта ульяновского автомобильного завода, то они такие:

1. Разряд аккумуляторной батареи.
   Как мы уже сообщили, без батареи нормальная работа мотора будет невозможной, то же самое касается и электрооборудования. Разряд АКБ может произойти по различным причинам. Из-за испарения электролита или его утечки в результате повреждения корпуса АКБ, повреждения пластин внутри конструкции либо их замыкания. Обычно такие проблемы обусловлены износом прибора либо его неправильной эксплуатации.
2. Выход из строя предохранительного устройства.
   Его перегорание может произойти в результате износа либо скачка напряжения. Перед тем, как установить новый предохранитель, необходимо прозвонить цепь, чтобы удостовериться в отсутствии скачков. Если же они имеют место, то нужно определить причину и устранить ее, в противном случае проблема повторится.
3. Обрыв провода.
   Такая проблема актуальна не только для УАЗ, но и для других авто. Чтобы не допустить обрывов, провода должны быть уложены подальше от движущихся частей кузова.
4. Нет контакта с прибором.
   Это обычно происходит в результате обрыва провода, но если он целый, то проблема кроется в контакте. Конец проводка мог просто отойти либо окислиться. Окисление — одна из основных проблем в отечественных авто.
5. Выход из строя генератора.
   Сама конструкция генераторного узла довольно сложная, поэтому проблем в его работе может быть множество. Если сам генератор работает, но некорректно, в первую очередь необходимо произвести диагностику его ремня — он может быть перетянут или натянут слишком слабо, в этом случае проблему позволит решить его регулировка.

УАЗ : регулировка клапанов

Почти по науке отрегулировал клапана по метке на шкиве. Забавно так — ничего не стучит, не гремит… Разницы со способом «только по трамблеру» на слух нет.

Напоминаю: на наших двигателях (417, 421) порядок работы цилиндров 1-2-4-3. Соответственно клапана (а их 2 на цилиндр — впускной и выпускной) в такой последовательности и надо регулировать. Кстати не обязательно начинать именно с первого, можно и 2-4-3-1 и 4-3-1-2 и 3-1-2-4. Но для простоты пишу, начиная с первого

Способ 1: по метке на шкиву. Особенно актуально для тех, у кого «кривой стартер» (ну кочерга длинная — заводная ручка) вставляется после лифтовок и прочих доработок. Ну а если не подходит, то всё равно способ работает

1. смотрим на крышку трамблера, находим провод, идущий к свече первого цилиндра (это цилиндр, который ближе к радиатору). Снимаем крышку трамблера и засекаем визуально место, в котором должен быть бегунок, чтобы искра пошла на свечу 1 цилиндра. Если смотреть на трамблер сверху, то это положение «на 10 часов» 2. снимаем клапанную крышку, отсоединив всё что к ней прикручено(если прикручено) 3. смотрим на шкив коленчатого вала — на нём по мануалу должно быть 3 риски. У меня было 2. Нам нужно совмещать третью(в моем случае вторую), т.е. САМУЮ ПОСЛЕДНЮЮ по направлению вращения риску со штырьком на блоке. Напоминаю если смотреть на двигатель спереди, то шкив крутится ПО ЧАСОВОЙ стрелке 4. вставляем «кривой стартёр» и совмещаем указанную риску с указанной меткой(штырьком). Если «кривой стартер» не применим, то можно провернуть вал вручную — за ремни и шкивы, или вставить отвертку в корончатую гайку (туда, куда означенная кочерга вставляется) и как рычагом повернуть коленчатый вал как надо. 5. после того как совместили риску, то смотрим на бегунок трамблера. Если он находится в засеченном ранее (см п.1) положении «на 1 цилиндр», то это означает, что поршень в цилиндре находится в верхней мертвой точке (ВМТ), клапана закрыты и их можно регулировать. При этом при покачивании коромысел рукой будет ощущаться небольшой зазор. Если бегунок оказался в другой точке, то 99% вероятности, что сейчас закрыты клапана 4-го цилиндра и можно начинать регулировать с этого цилиндра. Проверить это можно по взаимному положению бегунка трамблера и проводу крышки трамблера, а также по упоминавшемуся покачиванию коромысел 4-го цилиндра. 6. с использованием щупа выставляем зазор 0.35 мм (откручиваем гайку-поворачиваем болт-закручиваем гайку). При этом имеем в виду, что зазор 0.35 мм означает, что щуп в зазор влезает с незначительным, но ощутимым усилием. Также необходимо помнить, что в процессе затяжки гайки зазор будет уменьшаться, поэтому подтянули — проверили, подтянули проверили. Если что — ослабили гайку, повернули болт и опять затягиваем. Я делаю зазор 0.35 на всех клапанах всех цилиндров (по мануалу для некоторых клапанов 0.30..0.35, и 0.35..0.40). При температуре воздуха от -5 до 0 градусов — везде делаю 0.4 мм. 7. после того как отрегулировали зазор на 1 цилиндре, поворачиваем кривым стартером шкив на 180 градусов и регулируем 2 цилиндр. Тут тонкий момент — как найти эти 180 градусов. Можно на глазок по ручке, а можно точно по бегунку трамблера. Я делал на глазок. 8. поворачиваем шкив еще на 180 градусов и регулируем 4 цилиндр, потом еще 180 градусов и третий 9. всё закрываем, собираем, заводим, радуемся

Способ 2: только по трамблеру. Тут нужен навык. Но после нескольких тренировок всё нормально получается.

1. запоминаем текущий угол опережения зажигания (по шкале на трамблере). ставим угол опережения зажигания = 0. Для этого ослабляем болт на 10 на шкале трамблера и совмещаем указатель с 0 на шкале. 2. далее делаем все так как в первом способе, только смотрим не на шкив, а на положения бегунка трамблера. Суть такова: при угле опережения зажигания в 0 градусов при совмещении бегунка с контактом высоковольного провода на крышке трамблера искра в цилиндр будет подаваться при положении поршня в ВМТ. Значит клапана должны быть закрыты и зазоры можно регулировать. 3. Регулируем все клапана, проворачивая шкивы при этом на глазок засекая момент, когда бегунок должен замыкать контакт высоковольтного провода соответствующего цилиндра. Вся тонкость способа заключается в этом «на глазок» Но опыт — великая вещь и как правило результат стабильно положительный. 4. после всех регулировок не забываем вернуть угол опережения зажигания в исходное положение.

Схема проводки для буханки с инжекторным двигателем.

При ремонте электропроводки в таком автомобиле найти готовую схему подключения сложно – производитель не включил её в инструкцию по эксплуатации.

Считается, что схема подключения электроприборов у автомобилей УАЗ буханка с инжекторным двигателем практически полностью соответствует схеме, которая используется у авто с карбюратором, но в реальности они отличаются.

Для решения проблем управления автомобилем, связанных с проводкой, используется 2 схемы подключения – стандартная на буханку с карбюраторным двигателем и инжекторная для ГАЗ – 69 «Козел».

Объединение сведений из этих двух схем позволяет ремонтировать либо заново прокладывать проводку в инжекторной буханке.

Вместо схемы инжекторного ГАЗ – 69 может использоваться схема системы электронного управления двигателем, поэтому водители советуют возить её с собой вместе со схемой проводки на карбюраторном двигателе буханки.

Эти источники позволяют управляться с проводкой инжекторной буханки по всему автомобилю, но для некоторых электронных узлов, если они не предусмотрены стандартной схемой подключения.

В таком случае стоит обратиться на специализированные форумы – более опытные владельцы буханок могут не только подсказать решение возникшей проблемы, но и поделиться недостающей для этого схемой, если их автомобиль такой же модели, что и неисправный.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
3. После этого происходит распределение и подача разряда на ту или иную свечу.
4. Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве. Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
2. Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то при использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной. Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
3. Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще. Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

1. Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
2. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
3. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
4. Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
5. Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Историческая справка

Совет 1 Как выставить зажигание на уралеСовет 2 Как выставить зажигание на мотоцикле

Традиционно УАЗ 469 выпускался в двух вариантах:

1. Грузопассажирская версия – 7 мест и 100 кг багажа;
2. Командирская версия – 2 места для пассажиров и 600 кг багажа.

Цена на УАЗ 469 для армии была самой низкой благодаря большим заказам

Отраслевая нормаль 1945 года

Согласно старой системы классификации автотранспорта, действовавшей с 1945 года, УАЗ 469 выпускался под данным именем, используя буквенно-цифровое название:

1. Буквенная аббревиатура УАЗ расшифровывалась как Ульяновский автозавод;
2. 469 – порядковый заводской индекс, присваиваемый самим предприятием своим моделям и разработкам.

Отраслевая нормаль 1966 года

Хотя на момент выпуска автомобиля УАЗ 469 (1972г) была принята новая отраслевая система классификации (отраслевая нормаль ОН 025270-66), автозавод продолжал использовать название по старому нормативу.

Однако, в 1985 году автопроизводителя заставили изменить название, согласно действующих требований:

1. автомобилю был присвоен четырехзначный номер – 3151;
2. согласно новой системы, автомобиль может называться в документации как УАЗ 3151.

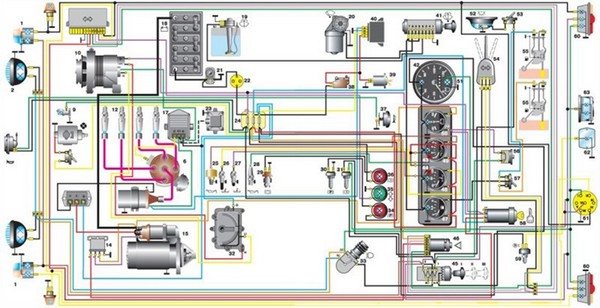

Проводка УАЗ 469: схема электрооборудования на УАЗ-3151

Все дальнейшие модификации и новые модели автозавод именовал согласно действующих нормативов. В частности, появившийся в 2005 году УАЗ Патриот, согласно отраслевой классификации, получил «правильное» обозначение – УАЗ-3163. Для большей идентификации заводская инструкция содержала оба названия.

Черно-белая схема электропроводки УАЗ Патриот

Меры профилактики

Какие меры профилактики позволят уберечь электросеть авто от неисправностей:

• при заглушенном двигателе ограничьте использование электрооборудования, поскольку аккумулятор будет садиться быстрее;
• время от времени осуществляйте диагностику работоспособности АКБ и проверяйте его заряд;
• обеспечьте надежную изоляцию проводки;
• никогда не используйте самодельные предохранители.

Правопреемником знаменитого «командирского» УАЗ 469 по праву считается УАЗ 31514, появившийся на отечественном рынке с 1993 года. Согласно отраслевой классификации, автомобиль получил новый индекс, а также бесконтактную систему зажигания, оставаясь таким же надежным и безотказным в эксплуатации, как и его предшественник.

История УАЗ 31514 началась задолго до девяностых годов – от легендарного УАЗ 469 в мирные годы хотели получить больше функциональности, что привело к его глубокой модернизации.

В результате чего появилась его «гражданская» версия УАЗ 469Б, которую от предшественницы отличали:

1. Ведущие мосты лишились бортовых редукторов, обеспечивающих колоссальную проходимость на бездорожье;
2. С автомобиля сняли предпусковой подогреватель;
3. Кузов открытого типа комплектовался брезентовым тентом;
4. Силовым агрегатом служил двигатель УМЗ-414 мощностью 80 л.с.

Рестайлинг

Производитель не стал останавливаться на полученном результате, и в 1993 году вывел в свет новую модель – УАЗ 31514, которая полностью заменила на заводском конвейере УАЗ 469.

УАЗ 31514 – фото несения службы в органах правопорядка

Автомобиль оснащался:

1. Силовым агрегатом УМЗ-4178 карбюраторного типа, объемом 2,5 литра;
2. Также на автомобиль устанавливался двигатель ЗМ3-4021.10, который при равных параметрах выдавал на 3 л.с. больше;
3. На поздних модификациях устанавливался дизельный двигатель ЗМЗ-5143.1, оснащенный турбонаддувом;
4. Жесткая крыша стала нормой, и устанавливалась на конвейере;
5. Передняя подвеска стала пружинной (рекламное видео тех лет строилось именно на этом улучшении);
6. Автомобиль получил муфту отключения передних колес;
7. Улучшенный салон стал нормой (сиденья с регулировкой, мягкая обивка, магнитола), в связи с чем изменилась и салонная электропроводка УАЗ 31514.

Особенности электросхемы

Среди самых заметных особенностей УАЗ 31514, отличающих его от предшественников – раздельное лобовое стекло с перенесенными под крышу редукторами стеклоочистителей. Благодаря этому решению проводка УАЗ 31514 получила дополнительный жгут проводов для их подключения.

Также на автомобиле появилась ранее опробованная на предшественнике бесконтактная система зажигания, состоящая из (по порядку):

1. Низковольтной катушки зажигания;
2. Транзисторного электронного коммутатора;
3. Датчика-распределителя (трамблера);
4. Электрических свечей зажигания;
5. Блока плавких предохранителей;
6. Аварийного прерывателя;
7. Добавочного электрического сопротивления;

Периодичность процедуры

Порядок снятия головки блока цилиндров

Несмотря на потрясающую ремонтопригодность, по своим техническим характеристикам ЗМЗ-402 получился не слишком удачным. Нижнее расположение распредвала, наличие длинных тяг толкателей, да не слишком высокое качество деталей, все это увеличивает вибрационную нагрузку на газораспределительный механизм, а значит, сокращает временной промежуток между регулировками. Если мотор используется бережно, без работы под максимальной нагрузкой и резких стартов, то регулировку необходимо проводить каждые 15 тысяч километров. Если же водитель любит быстрые старты, езду на малой скорости и высоких передачах, а также вынужден возить тяжелые грузы или ездить по горам, то пробег сокращается до 10 тысяч километров. Если же вы используете не соответствующий головке блока цилиндров (ГБЦ) бензин, то вне зависимости от настроек зажигания клапаны необходимо регулировать через 5–6 тысяч километров. Это позволит снизить вероятность прогара клапанов и потери компрессии.

Выводы

Автомобиль УАЗ 469 зарекомендовал себя достаточно надежным внедорожным транспортным средством многоцелевого использования. Гражданское население активно задействует его в своих целях еще и благодаря тому, что его можно обслуживать своими руками, используя заводскую документацию и советы мастеров.

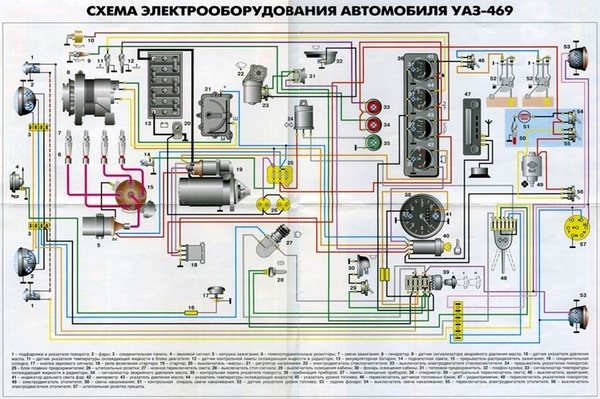

Схема электрооборудования УАЗ-469

1 — передний фонарь; 2 — фара; 3 — звуковой сигнал; 4 — соединительная колодка; 5 — боковой указатель поворота; 6 — добавочное сопротивление; 7 — выключатель отопителя; 8 — электродвигатель вентилятора отопителя; 9 — фонарь освещения моторного отсека; 10 — генератор; 11 — реле указателей поворота; 12 — свечи зажигания; 13 — катушка зажигания; 14 — реле стартера; 15 — стартер; 16 — датчик-распределитель зажигания; 17 — коммутатор; 18 — аккумуляторная батарея; 19 — электроомыватель ветрового стекла; 20 — стеклоочиститель; 21 — выключатель «массы»; 22 — розетка переносной лампы; 23 — аварийный вибратор; 24 — блок предохранителей; 25 — датчик указателя давления масла; 26 — датчик температуры охлаждающей жидкости; 27 — датчик сигнальной лампы перегрева охлаждающей жидкости; 28 — датчик сигнальной лампы аварийного давления масла; 29 — выключатель сигнальной лампы аварийного состояния гидропривода тормозов;

30 — выключатель сигнальной лампы стояночного тормоза; 31 — выключатель сигнала торможения; 32 — регулятор напряжения*; 33 — ножной переключатель света; 34 — сигнальная лампа стояночного тормоза; 35 — сигнальная лампа указателей поворота; 36 — сигнальная лампа аварийного состояния гидропривода тормозов; 37 — выключатель звукового сигнала; 38 — микропереключатель карбюратора; 39 — электромагнитный клапан системы ЭПХХ; 40 — блок системы ЭПХХ; 41 — выключатель стеклоочистителя и омывателя ветрового стекла; 42 — спидометр; 43 — сигнальная лампа аварийного давления масла; 44 — сигнальная лампа перегрева охлаждающей жидкости; 45 — центральный выключатель света; 46 — выключатель аварийной сигнализации; 47 — указатель уровня топлива; 48 — указатель температуры охлаждающей жидкости; 49 — указатель давления масла; 50 — амперметр; 51 — сигнальная лампа дальнего света фар; 52 — плафон освещения салона; 53 — выключатель плафона освещения салона; 54 — переключатель указателей поворота; 55 — датчик указателя уровня топлива; 56 — тепловой (биметаллический) предохранитель; 57 — переключатель датчиков топливных баков; 58 — выключатель зажигания; 59 — выключатель света заднего хода; 60 — задний фонарь; 61 — розетка прицепа**; 62 — фонарь света заднего хода; 63 — фонарь освещения номерного знака. * На автомобилях с генератором типа 665.3701, 161.3771, Г700А.30 и 957.3701 выносной регулятор напряжения не устанавливается. ** Устанавливается на часть автомобилей. Примечание. На автомобилях последних лет выпуска амперметр заменен вольтметром, выключатель сигнальной лампы аварийного состояния тормозов — на датчик недостаточного уровня тормозной жидкости, а сигнальная лампа включения дальнего света фар вынесена на приборную панель.
