Как подключить ходовые огни

Подключение к бортовой сети Калины

По схеме подключения никаких ограничений в ГОСТе и правил нет. Но включение и отключение дневных ходовых огней должны подчиняться определенным правилам. Ходовые огни должны самостоятельно включаться при запуске двигателя и выключаться при остановке мотора. При включении дальнего или ближнего света ДХО должны выключаться. Иногда автовладельцам Калины хочется дополнительно отключать дневные огни при прогреве двигателя.

Такой вариант возможен при определенных знаниях и навыках работы с автомобильной проводкой. При установке на Калину дневных ходовых огней в заводском варианте со схемой и инструкцией подключения с устройством управления обычно никаких проблем не возникает. Упомянутое устройство представляет собой реле с пятью выводами под номерами 85-87, 87а и 30. Для его подключения на Калину нужно найти любой провод питания из фар ближнего света и плюсовой провод от замка зажигания.

На все эти провода нужно установить по клемме типа «мама» с небольшим куском провода, тщательно изолируя места подсоединения. К клеммам реле также подсоединяются провода необходимой длины, но уже с клеммами типа «папа». Дальше провод от 86 клеммы реле необходимо соединить с корпусом автомобиля под любой крепежный болт. Сюда желательно сразу же подключить провод с маркировкой «минус» от ДХО.

После окончания монтажа можно провести проверку работы светильников на автомобиле Лада Калина. Для этого нужно включить зажигание. При заведенном двигателе должны загореться дневные ходовые огни. Дальше следует включить свет ближних фар, ДХО должны погаснуть, а ближние фары — загореться.

Читать также: Срок годности автомобильных шин

При переключении на дальний свет ситуация должна сохраняться. Далее нужно выключить дальний и ближний свет, при этом загорятся ходовые огни. Затем следует заглушить двигатель, огни дневного освещения должны потухнуть.

Давно хотел поставить дневные ходовые на свою калину, но из тех какие попадались в продаже были либо длинные либо выпирали, либо вообще ни к месту…и вот после долгих мук ожиданий и выбора взял себе:

Начинаем. Решил завести провод питания в салон через отверстие под приводом дворников. Для этого снимаем вначале аккумулятор, рычаги вместе с щетками с вала, потом пластиковую облицовку, ну и мотор-редуктор в последнюю очередь:

заодно прочистил отверстие для слива воды, было все забито землей почему то…:

Вынимаем резиновую заглушку:

Проводим через нее провод питания ДХО:

Заводим провод в салон, крепим:

Приготавливаем необходимый инструмент для крепежа самих ДХО:

Выкручиваем два самореза, которые держат нижнюю пластиковую решетку, вынимаем ее:

Намечаем, сверлим небольшие дырочки для дальнейшего закручивания в них саморезов:

Ставим нижнюю пластиковую решетку, две «лампы» на свои места:

В итоге установлено все по гостам :)(надеюсь):

Первый этап на этом закончен. Приступаем ко второму. Эти дхо имеют третий провод(желтый), который кидается на габариты, и по идее при включении габаритов дневные огни должны работать в пол канала. Но мне надо так что бы при включении габаритов/ближнего дхо полностью вырубались, в итоге этот желтый провод под корень отрезал что бы не мешался. Для того что бы ДХО отключались как я хочу, надо использовать 5-контактную релюшку ( avtogsm.ru/rele-5-kontakt-p211.html ), я долго искать не стал, а взял весь набор с проводами и предохранителем(помню по правилам дхо должны иметь возможность без проблемного ручного отключения) от неиспользованного Набора для подключения ПТФ для ВАЗ 2108…переделал распиновку под свои нужны(30 — питание ходовых огней, 85 — «масса», 86 — габариты, 88 — проводка, где появляется 12В после включения зажигания), лишнее отрезал:

Распиновка стандартоного МУС, сюда и будем вешать релюшку:

Вытягиваем нужные провода побольше из пучка проводом под панелью, и ставим на них реле:

Стягиваем, обклеиваем все что может издавать звук-моделином:

продолжение в следующей записи, у меня лимит загруженных фотографий на страницу кончился ))

Дневные ходовые огни на «Калину» не теряют популярности ввиду требования к автомобилям, где прописано, что даже днем авто по российским дорогам должны ездить с включенными противотуманками, дневным светом или ДХО. Такое нововведение производители этой оптики не упустили. Сегодня на рынке появилось большое разнообразие осветительных приборов, которые вписывают в государственные стандарты и одновременно придают транспортному средству презентабельный вид.

Читать также: Якорь генератора ваз 2106

Контроллер для ДХО без микроконтроллера

Вот такая тавтология. Но тем не менее, написанное, по синтаксическим, орфографическим и смысловым правилам, имеет право на жизнь. Примечание автора: контроллер – это устройство управления электроникой; микроконтроллер – миниатюрная часть контролера на базе интегральной микросхемы.

Если Ваш автомобиль не оборудован штатными лампами дневных ходовых огней, а применение основных фар слишком расточительно для Вас, Правила дорожного движения РФ позволяют для обозначения транспортного средства в светлое время суток применять противотуманные фары.

Но этот вариант рационален лишь в том случае, если мощность лампочек в противотуманных фарах меньше мощности ламп в основных фарах. Если это не так, то установки ДХО не избежать. Вообще, на данный момент, установка ДХО на транспортное средство, находящееся в эксплуатации, не является обязательной, но к 2020 г все автотранспортные средства должны быть оборудованы дневными ходовыми огнями.

В итоге, вывод напрашивается сам – однозначно устанавливать ДХО.

Для этого можно воспользоваться услугами специализированного автоцентра, а можно самостоятельно выполнить эту не очень сложную операцию. Конечно, многое зависит от автомобиля (трудоемкости снятия приборной панели и бампера) и от происхождения самого комплекта ДХО (заводское производство либо самоделка). Следует напомнить, что самостоятельно установленные ходовые огни должны соответствовать требованиям ГОСТ Р 41.48-2004 (Правила ЕЭК ООН № 48 и №87) или п. 1.3.29 приложения № 5 к «Техническому Регламенту безопасности колесных транспортных средств».

Контроллер ДХО на основе реле

На большинстве автомобилей стоят штатные заводские противотуманные фары. Но не все водители ими пользуются. Причины разные: не возникает необходимости, фары слишком прожорливы либо просто неэффективны. Вот их и можно переделать в ходовые огни. Лампочки, естественно, придется поменять на LED-аналоги (светодиодные). Это даст неплохую экономию эл

энергии и, что немаловажно, позволит при расчете электрической мнемосхемы пренебречь потребляемым током

Далее, нужно будет изменить штатную схему включения. Вот тут потребуется (с высокой долей вероятности) снятие приборной панели и бампера. По отзывам трудящихся, делается это за час с небольшим. После получения доступа к бортовой электропроводке коммутируем все следующим образом:

Важно обеспечить правильную работу ходовых огней: они должны включаться при переводе ключа зажигания в положение, обеспечивающее работу двигателя, и отключаться при включении ближнего/дальнего света основных фар либо стояночных огней (габаритов). Для этого сигнал габаритов можно взять прямо с подсветки кнопки

Так Вы никогда не забудете выключить ДХО. Данная схема проверена многими автовладельцами и нареканий не имеет.

Но что делать, если в автомобиле доступ к проводке внутри салона крайне затруднен или вообще невозможен? Для ленивого автолюбителя с непытливым умом это будет настоящим препятствием. Нужно другое решение. Рассмотрим следующий вариант.

Вариант на ATmega8

Светильники ДХО можно приобрести отдельно, без модуля управления, по вполне сносной цене. Отверстия в бампере уже имеются (от противотуманных фар), если нет, вырезаем. Весь монтаж заключается в фиксации светильников четырьмя саморезами. Дело за контроллером. В предлагаемом варианте рассмотрим применение «старого» доброго ATmega8, 8-ми битного микроконтроллера фирмы Atmel.

Кстати, с его помощью возможно также реализовать дополнительные функции, к примеру, индикацию работы ПЖД, которая имеет свойство отключаться на заведенной машине. Алгоритм работы схемы на ATmega8 такой: если машина заглушена, напряжение на АКБ меньше 13,5 В, если заведена — идет зарядка, и напряжение выше 13,5 В.

Ходовые огни включаются автоматически.. Из подключений 2 провода на АКБ и 2 провода на ДХО. При аккуратном монтаже ДХО средней ценовой категории очень гармонично впишутся в экстерьер автомобиля.

Существует еще вариант сборки управляющего контроллера ДХО на основе компаратора.

Схема контроллера ДХО на компараторе LM358

В данной схеме компаратор реализован на базе низкопотребляющего двухканального операционного усилителя LM358. Схема получается очень дёшевой, к тому же, отпадает необходимость в стабилизаторе напряжения, однополярное питание LM358 рассчитано на 3 – 30 В, опять же, экономия. Принципиальная схема ниже, там все просто и понятно.

Настройка данного контроллера сводится к установке триммером порога срабатывания схемы при работе генератора, т.е. при напряжении в бортовой сети выше 13,5 В.

Собирается всё очень быстро, работает надежно даже в сильный мороз.

архив к статье..

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

• имеется встроенная стабилизация напряжения;
• полное соответствие ГОСТу;
• максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
• простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли.

Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.

Сегодня дневные ходовые огни (ДХО) являются неотъемлемой частью автомобильной светотехники. В нашей стране, начиная с 2010 года, вступили в силу поправки в ПДД, требующие (согласно п.19.5), чтобы в светлое время суток на всех движущихся транспортных средствах с целью их обозначения были включены либо фары ближнего света, либо ходовые огни, либо (согласно п.19.4) противотуманные фары. Количество старых автомобилей, не имеющих штатного ДХО, на наших дорогах по-прежнему высоко.

Большая часть водителей таких авто по старинке, как и предписывает ПДД, днем двигаются с ближним светом. Это приводит к увеличению расхода топлива, а также к частому перегоранию задействованных ламп головного света, приборной панели и задних габаритов. Но о самом неприятном последствии при таком использовании ближнего света многие могут и не догадываться, а это ни что иное, как ускоренное выгорание или потемнение отражателей фар с последующим ухудшением характеристик ближнего и дальнего света. То есть фара ночью просто перестает освещать дорогу и в таком случае подлежит полной замене.

Другая часть водителей ошибочно полагает, что габаритные огни можно использовать в качестве ДХО, тем самым рискует нарваться на штраф за движение без соответствующего света.

Остальные водители, наиболее продвинутые и прогрессивные, к коим отношу и себя — это те, кто устанавливают дополнительные светодиодные огни. Но и здесь не обходится без определенных проблем, ошибок и тонкостей, о которых я постараюсь сейчас рассказать на примере трех реализованных вариантов LED DRL (англ. DAYTIME RUNNING LIGHTS — ДНЕВНЫЕ ХОДОВЫЕ ОГНИ). А именно:

Как сделать ДХО своими руками?

Как мы уже сказали, сделать самодельные ДХО своими руками — не особо сложная задача. Для начала следует правильно подготовиться к работам:

Инструменты и материалы

Если вы решили соорудить ДХО своими руками, то в первую очередь для того, чтобы все сделать правильно, вам потребуются фонари.

Заранее запаситесь:

• противотуманными фонарями либо же просто подготовьте корпус от них;
• алюминиевыми пластинами;
• диодной лентой (цвет свечения может быть любым, но оптимальней всего выбирать белый).

Запрос вернул пустой результат.

Этапы

Чтобы сделать дневные ходовые огни своими руками с драйвером на 30% мощности от фар дальнего света, выполните следующие шаги:

Осторожно разберите противотуманные фары, их корпус должен быть целым и без повреждений. Используя строительный фен, необходимо размягчить герметик, нанесенный на стекло. Само стекло необходимо осторожно отделить от основного корпуса, для этого используйте тонкую отвертку

Если хотите сделать тонировку на самодельных фарах на 30% мощности от дальнего света с драйвером, то лучше ее сделать на этом этапе.
Выполнив эти действия, необходимо отсоединить электроцепь, планки фиксаторов, корпуса, а также самого рассеивателя.
Из тех пластинок, который вы подготовили заранее, нужно вырезать специальные подложки для диодных элементов. Непосредственно сама пластинка должна быть целой, без повреждений и следов ржавчины. С помощью герметика зафиксируйте пластины на корпусе рассеивателя, дайте им высохнуть.
Следующим этапом установки самодельных ДХО с драйвером на 30% мощности от дальнего света будет установка диодной ленты на пластинки. При этом желательно, чтобы лента была оснащена силиконовой защитой. Если вы хотите, чтобы 30% мощность от дальнего света была более яркая, то можно поставить несколько лент, в несколько рядов. В этом случае оптика будет более броской.
В соответствии со схемой лента устанавливается на герметик, далее осуществляется пайка диодов.
Далее, для монтажа ДХО-30 с драйвером соберите оптику. Нужно установить стекла для фар авто, которые вы сняли ранее. Для монтажа используйте герметик, проследите за тем, чтобы стекло было обработано четко по всему диаметру. Если этого не сделать, в будущем можно столкнуться с проблемой запотевания.
Одним из основных компонентов оптики является не драйвер, а именно рассеиватель. Вариантов сделать рассеиватель для своего авто несколько — вы можете осуществить фрезеровку стекла либо вылить его из эпоксидной смолы. Последний вариант более доступный, с его помощью сделать дневные огни для авто будет более легко (автор видео — Александр Амочкин Коломна ААК).

Само стекло необходимо осторожно отделить от основного корпуса, для этого используйте тонкую отвертку. Если хотите сделать тонировку на самодельных фарах на 30% мощности от дальнего света с драйвером, то лучше ее сделать на этом этапе.
Выполнив эти действия, необходимо отсоединить электроцепь, планки фиксаторов, корпуса, а также самого рассеивателя.
Из тех пластинок, который вы подготовили заранее, нужно вырезать специальные подложки для диодных элементов

Непосредственно сама пластинка должна быть целой, без повреждений и следов ржавчины. С помощью герметика зафиксируйте пластины на корпусе рассеивателя, дайте им высохнуть.
Следующим этапом установки самодельных ДХО с драйвером на 30% мощности от дальнего света будет установка диодной ленты на пластинки. При этом желательно, чтобы лента была оснащена силиконовой защитой. Если вы хотите, чтобы 30% мощность от дальнего света была более яркая, то можно поставить несколько лент, в несколько рядов. В этом случае оптика будет более броской.
В соответствии со схемой лента устанавливается на герметик, далее осуществляется пайка диодов.
Далее, для монтажа ДХО-30 с драйвером соберите оптику. Нужно установить стекла для фар авто, которые вы сняли ранее. Для монтажа используйте герметик, проследите за тем, чтобы стекло было обработано четко по всему диаметру. Если этого не сделать, в будущем можно столкнуться с проблемой запотевания.
Одним из основных компонентов оптики является не драйвер, а именно рассеиватель. Вариантов сделать рассеиватель для своего авто несколько — вы можете осуществить фрезеровку стекла либо вылить его из эпоксидной смолы. Последний вариант более доступный, с его помощью сделать дневные огни для авто будет более легко (автор видео — Александр Амочкин Коломна ААК).

FakeHeader

Comments 86

Привет. Еще работают? не перегорели?

а сколько проработали?

А фото где они ночью?

Практически как ближний свет!

принял спс видел их до сих пор в списках желаний лежит

Аварийка у Вас работает ? Установил такие же дхо+поворотники и столкнулся с проблемой лед не работает при включени аварийки !

Все работает! Подключил правильно?

Подключил правильно, уже менял — + результат 0 . После манипуляций с задними поворотниками обнаружил что если отключаю две лампочки то аварийка работает гуд, то есть : перед поворотники лед + боковые повторители галоген = работает, + подключаю зад 1 лампочку галоген, =работает но уже лед включается позже и сопротивления нагревается, дальше + подключаю зад 2 лампочку и лед не работает, а сопротивление греется все больше !Походу без электрика не обойтись .

А как же предохранитель? Куда его цеплять?

Нет, но надо обязательно ставить! Долго без стабизатотов не проработают!

ДХО с функцией поворотника. Принцип подключения прост: подключается стандартная фишка в разъем поворотников и третий провод кидается на «+» (к примеру габаритов). Но вот какие танцы с бубном у меня начались: Вечером просто во дворе решил проверить как это работает. Пока без каких-либо стабилизаторов. Итак: Подключаю в штатный разъем поворотников, включаю поворот — не моргает. Ок. Кидаю третий провод на «+» аккума и вуаля — белый загорелся. Ничего не трогая включаю поворотник — и белый начинает как и должно быть мигать как бы против поворотников, но при этом желтый не моргает (не включается). Ок. ДУмаю желтые светодиоды неисправны. Открываю багажник, подключаю к поворотам задних фонарей и вуаля — желтый моргает. Вот теперь диллема — что это такое? Сама конструкция исправна, т.к. драйвер работает как надо, все светодиоды тоже исправны, т.к. все горит (в фонаре сзади). Цепь авто исправна, т.к. на драйвер ДХО подается и минус и оба плюса. В чем загвозка? Почему при установке спереди желтый не моргает?

P.S. у меня пока в голове одно предположение, что ввиду того, что с передним поворотником запитаны боковые повторители, светодиоду не хватает напруги включиться.Но с другой стороны это маловероятно, т.к. пробовал и аварийкой и при заведенной — эффект тот же.

Можешь что подсказать?

Если ты все сделал как написал, то оно не может не работать! Подключение очень простое! белый не должен мигать, он тухнет при включении паворотника, и включается после выключения, с с задержкой 2-3 секунды!

3 часа танцев с бубном в гараже — и вот результат. Китайцы перепутали «+» и «-«. Понял это когда заметил (при разных манипуляциях) что сопротивление ну уж очень сильно греется. Поменял провода местами и — как по волшебству все работает в штатном режиме )))

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

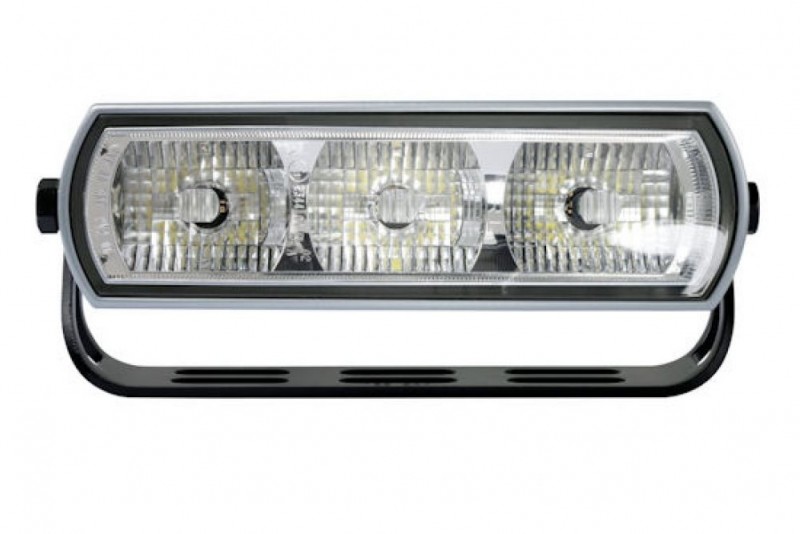

Что такое дневные ходовые огни

Дневные ходовые огни (ДХО) представляют собой источник света, который направлен вперёд и улучшает видимость транспортного средства (ТС) при движении в светлое время суток. В 2010 г. в России вышло постановление, которое гласит о том, что все владельцы ТС должны передвигаться в дневное время с включёнными фарами ближнего света. Если обратиться к статистике, то количество ДТП после вступления в силу постановления заметно снизилось. Из этого вытекает высокая эффективность применения ДХО. К тому же такое освещение позволяет придать автомобилю некую индивидуальность.

Назначение ДХО

Итак, мы выяснили, что светодиодные огни позволяют обозначить автомобиль на дороге в светлое время, а это особенно важно в яркую солнечную погоду или в летний дождь. Если включить габаритные огни, то ТС так и останется незамеченным, что связано с меньшей силой излучаемого света

Свет от габаритов подходит для ночного времени. У некоторых автомобилистов может возникать вопрос — в чём отличие между ДХО и фарами ближнего света? Да, с ближним светом ездить можно, законом это не запрещено, но при этом есть некоторые нюансы, о которых нужно знать:

1. Уменьшается срок эксплуатации ламп и в целом оптики. При использовании дорогого осветительного оборудования его замена потребует немалых финансовых затрат.
2. При включении ближнего света одновременно включаются габаритные огни, также подсвечивается приборная панель. Это приводит к увеличению потребляемой энергии и соответственно повышенному расходу топлива.

Из перечисленного можно сделать вывод: покупка и установка ДХО будет правильным решением. Бытует мнение, что такой вид освещения может быть заменён противотуманными фарами (ПТФ), но на самом деле все не так. У противотуманок потребляемая мощность аналогична мощности фар ближнего света.

Дневные ходовые огни позволяют обозначить автомобиль на дороге в светлое время суток и сделать движение более безопасным

Преимущества

Рассматриваемая конструкция состоит из светодиодных элементов. ДХО наделены специальным режимом работы, когда они подключаются при запуске мотора. Сделать это можно выбрав одну из приведённых ниже схем подключения фонарей либо установив оборудование с блоком управления. При включении фар ближнего света мощность ДХО снижается на 50%, в результате чего этот источник света работает как дополнительные габариты. Оснащение автомобиля ходовыми огнями одновременно решает несколько проблем:

1. Не нужно постоянно помнить о включении фар.
2. Светодиоды характеризуются гораздо меньшим потреблением электроэнергии по сравнению с обычными лампами, которые используются в фарах.
3. Если сравнивать с дальним светом, ДХО не ослепляет встречных водителей.
4. Световой пучок у дневных ходовых огней обладает увеличенным размером светового пятна.

Одно из важных достоинств ДХО — это их специальная разработка для обозначения ТС на дороге. По сравнению с ближними фарами они дают большее количество света, которое заметно другими водителями.

Установка ДХО имеет ряд преимуществ, одним из которых является высокая яркость свечения, в отличие от ближнего света

Правила монтажа

Чтобы этого не произошло, подключайте , следуя правилам:

• прочитайте ГОСТ Р 41.48-2004. Он касается правил по установке осветительных приборов на автомобиль и сертификации ТС в связи с этим. Там написаны все параметры, которые вы должны учесть при инсталляции этих устройств;
• выберите подходящую форму корпуса ДХО. Учитывайте, что на ВАЗ 2107 подойдут не все световые приборы. Водители считают оптимальным выбором по соотношению «цена-качество» ;

• проверьте на соответствие размер корпуса, учитывая блоки расположенных рядом Daytime Running Lights. Установите осветительные приборы в воздухозаборник или на бампер, в зависимости от ситуации;
• высота корпуса изделий в рамке составляет 250-1500 мм от дорожного покрытия. Ширина между внутренними краями 2 видимых на автомобиле поверхностей должна составить не меньше 600 мм;
• изделия располагаются впереди машины, а пучок лучей направлен вперед;
• учтите общую яркость светодиодного освещения. Она составляет 150-330 люменов.

Четырехконтактное реле в схеме подключения дневных ходовых огней

Это один из двух способов, позволяющих подключить
ДХО так, чтобы они начинали работать только после запуска агрегата. При этом
включение и отключение будет осуществляется не кнопочным механизмом, а
автоматически. Для этого между генератором и светодиодами в схему
устанавливается геркон и 4-контактное реле. Порядок ее действия достаточно
прост:

1. После запуска мотора от генератора проходит сигнал на реле, что приводит к срабатыванию лэд-элементов (габариты не зажигаются, так как ток, проходящий через реле, очень мал).
2. При включении габаритных огней, ДХО автоматически отключаются.

Четыре контакта самого реле необходимо подключить к
следующим элементам схемы:

1. На
   выводы «+» светодиодных элементов.
2. На
   плюсовую жилу от габаритных огней.
3. На
   один из выводов геркона.
4. На
   плюс генератора или аккумулятора (как вариант, на ручной тормоз).

Недостаток схемы – ДХО нельзя будет подключить к
питанию, в случае если габариты также имеют светодиодную основу.
