Ваз 2114 не горят огни заднего хода

О признаках неисправности ДЗХ и её поиске

Можно с уверенностью сказать, что признак, когда не работает датчик заднего , может быть только один, это отсутствие освещения при движении на автомобиле назад. А вот виновников этого довольно много. Это может быть:

1. Перегорел предохранитель F16 (15А);
2. Окисление контактов в фонарях;
3. Плохой контакт разъёма с блоком предохранителей;
4. Обрыв проводов;
5. Окислились выводные клеммы датчика;
6. Перегорела лампочка.

Часто виновником таких проблем становиться патрон лампочки, где происходит окисление контактов из-за плохой герметичности фонаря.

Поиск и устранение неполадок

Для того, чтобы лягушка была заменена, нужно приготовить:

• Новый ДЗХ;
• Масло доливки в КПП;
• Ключ на «22»;
• Ветошь для очистки грязи места установки;
• Пустая тара для трансмиссионного масла, так как в том случае, когда меняется лягушка заднего хода ВАЗ 2114, небольшое количество, может пролиться из установочного отверстия.

Машина должна быть установлена на смотровую яму, на подъёмник или эстакаду. затягивают. Для удобства выполнения работы, нужно снять защиту картера двигателя. После этого действовать необходимо таким образом:

1. Определяют, где находится датчик заднего хода ВАЗ 2114, и снимают с него разъём с проводами;
2. Очищают ветошью или другими средствами место установки ДЗХ от грязи;
3. Ключом на «22» начинают отвинчивать прибор. В некоторых случаях сделать это бывает трудно. При длительном сроке эксплуатации, он может «прикипеть» к корпусу коробки. Выручает накидной ключ на «22». Если и это не поможет, остаётся надежда на «дедовский способ» это применение небольшого зубила и молотка;
4. После того как ДЗХ удалось стронуть с места, подставляют под место его установки пустую коробку, собирают вылившиеся трансмиссионное масло, снимают прибор.

Установку проводят в обратном порядке, предварительно протерев плоскость коробки там, где будет установлен ДЗХ. Перед установкой нового изделия будет полезной проверка работоспособности. Сделать это просто. Нужно подключить измерительный прибор к его выводам, а пальцами руки несколько раз надавить на выступающий его шток. Прибор должен показать его включение и выключение.

Проверяют уровень масла в КПП и доливают его при необходимости. После проверки работоспособности системы, ставится защита двигателя на место. Работа на этом закончена.

На ВАЗ 2114 не горят задние габариты

Когда на машине отказывают обе лампочки габаритных огней с одной из сторон, слева или справа, причина всегда ясна. Дело в том, что в предохранительном блоке стоит по одному предохранителю, отвечающему за каждую сторону. Надо заменить соответствующий предохранитель и неисправность будет устранена. В то же время в интернете на форумах идет постоянное обсуждение — на ВАЗ 2114 не горят передние габариты или почему не горят задние габариты на ВАЗ 2114. Мнений и разного опыта высказывается достаточно много. Если все это обобщить, то можно сделать следующие выводы.

Габаритные огни задней полусферы находятся в блоке задних фонарей, у которых общепризнанной болезнью является постоянное окисление и коррозия контактных групп. С целью профилактики требуется постоянно контролировать эту плату.

Тоже самое возможно и на контактах передних блок-фар. Тем не менее из практики известны случаи, когда при проверке работоспособности лампочек оказывалось, что они перегорели с обеих сторон одновременно (может и поочередно, только водитель вовремя этого не заметил). При этом самодеятельный мастер проверяет все что угодно, только не лампочки, утверждая, что вероятность одновременного отказа ламп совсем минимальная. А вот мастера автоэлектрики первым делом проверяют лампу и контакт.

При движении легкового автомобиля ВАЗ-2115, независимо от времени суток, габаритные огни, также как и свет фар, должны быть обязательно включены. Это предписание российских Правил дорожного движения, которое обязан выполнять каждый водитель. Поэтому, электрические схемы габаритных огней и стоп сигналов, работают через реле контроля ламп К4, в задачу которого входит предупреждение водителя при помощи светового и звукового сигнала о не включении хотя бы одной из ламп выше перечисленных электрических цепей. Это заставит водителя выйти из автомобиля и определить, какая лампа габаритного света не горит, и заняться поиском возникшей неисправности.

На автомобиле ВАЗ-2115 чаще прекращают работать лампы габаритных огней в задних фонарях. Связано это с возникновением не герметичности фонарей, в результате чего, внутрь попадает влага, что приводит к окислению штекера колодки или дорожки на гибкой плате, через которые подаётся напряжение на контакты лампы.

Бывают случаи, когда после перевода выключателя наружного освещения в первое положение, не загорается ни одна лампа габаритных огней. Поиск такой неисправности придётся начинать с проверки наличия напряжения на клемме 1 этого выключателя. Оно должно быть равно +12 вольт, даже с выключенным зажиганием.

Если на эта клемма обесточена, тогда нужно будет последовательно проверить напряжение на клемме 6 разъёма Х8, а затем на клемме 6 разъёма Х1 монтажного блока. При наличии на этих клеммах напряжения, виновником отсутствия питания на клемме 1 выключателя наружного освещения будет розовый провод соединяющий её с клеммой 6 разъёма Х1 монтажного блока.

Ну, а при наличии напряжения на клемме 1 выключателя наружного освещения, виновником не включившихся ламп габаритных огней может стать сам выключатель или реле контроля ламп К4. Чтобы убедиться, что выключатель вышел из строя, нужно перевести его в первое включенное положение и проверить наличие напряжения на его клемме 2. Если напряжения на этой клемме нет, то выключатель наружного освещения придётся заменить.

Лада калина реле бензонасоса где находится фото

При перегорании предохранителя F10 (7,5 А) не будут гореть передняя и задняя лампы габаритных огней с левой стороны автомобиля ВАЗ-2115, а при выходе из строя предохранителя F11 (7,5 А), не горят обе лампы габаритов с правой стороны этого автомобиля. Перегорание предохранителя F10 можно определить моментально, даже не заглядывая в монтажный блок, так как сразу же отключаться лампы подсветки выключателей, рычагов управления отопителем, прикуривателя, пепельницы, ведь он защищает и эти электрические цепи.

При передвижении в темное время суток или в тумане габаритные огни незаменимы, особенно если они находятся сзади. При перемещении или во время стоянки они показывают другим автолюбителям, где находится ваш транспорт. Если не горят задние габариты на автомобиле ВАЗ-2114, то несложно будет сделать ремонт своими руками. Для этого достаточно выяснить причину и придерживаться инструкции, приведенной ниже, или просмотреть видео.

Не горят задние габариты ВАЗ 2114: причины, ремонт своими руками

При передвижении в темное время суток или в тумане габаритные огни незаменимы, особенно если они находятся сзади. При перемещении или во время стоянки они показывают другим автолюбителям, где находится ваш транспорт. Если не горят задние габариты на автомобиле ВАЗ-2114, то несложно будет сделать ремонт своими руками. Для этого достаточно выяснить причину и придерживаться инструкции, приведенной ниже, или просмотреть видео.

Характеристики габаритных огней ВАЗ-2114

ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Входят эти светильники в блоки фар.

1. В отличие от передних габаритных огней, задние окрашены в красный цвет.
2. Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

В моторном отсеке под капотом автомобиля располагается монтажный блок с предохранителями. Если у вас не работают огни только по левому или правому борту, то, скорее всего, вышел из строя один из предохранителей. Наиболее легко заметить неисправность элемента F10, так как он отвечает не только за работу правой стороны габаритных огней, но и за выполнение своих обязанностей контрольной лампой.

Если фонари отказались работать по левой стороне, то замене подлежит предохранитель F11.

Почему может не гореть задний габарит

От неисправных габаритных огней не застрахован ни один из автолюбителей

Важно быстро понять, в чем причина, и провести ремонт. Наиболее часто выходит из строя одна из ламп, тогда можно предположить причину выход из строя:

• она перегорела;
• плохой контакт;
• пробой в проводке, ведущей к этой лампе.

Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

Замена испорченной лампы в заднем блоке фар проводится по инструкции:

• отключите освещение и откройте багажник;
• удалите декоративную обивку;
• сожмите фиксаторы и вытащите контактную панель фонаря;
• нажмите на сгоревшую лампу и поверните ее против часовой стрелки;
• проверьте лампочку на тестере и при необходимости установите новую.

Сборка фонарей проводится в обратном порядке. Заменить фонарь можно и в сборе

Для этого важно лишь приобрести качественный вариант, не отличающийся от оригинала

Автолюбители часто рекомендуют приобретать стоковые комплектующие или обратить внимание на фирму «Освар». Замену в сборе мы рекомендуем в том случае, если есть значительные повреждения конструкции

Часто лампы задних габаритов не сразу перегорают или отказываются работать, а возвещают о неполадках слабым свечением. Для начала прочистите группу контактов, расположенную в монтажном блоке, а затем, если неисправность не удалось исправить, поверьте группы, ведущие к каждой лампе.

Что особенно важно контролировать у задних габаритов

Если на клавише не горит контрольная лампочка, но при этом габариты работают, то в первую очередь просмотрите проводку панели. Достаньте блок клавиш из гнезда, после чего протрите контакты спиртом. Если одновременно с контрольной лампой не работают габариты по правой стороне, то проверьте предохранитель. Стоит отметить, что выходят они из строя крайне редко, так как в ВАЗ-2114 стали устанавливать широкие варианты, имеющие надежную контактную площадку.

Если F10 или F11 все-таки часто ломается, то необходимо провести проверку монтажного блока, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проведите проверку всей электрической цепи. Иногда постоянные поломки предохранителей свидетельствуют о замыкании в проводке, которое может привести к возгоранию авто без видимых на то причин.

Наиболее часто к отказу в работе габаритов приводит окисление, поэтому регулярно проверяйте блоки задних фонарей. В первую очередь при выполнении ремонта своего авто протестируйте лампы на целостность, а только потом ищите неисправность в других местах. Многие считают, что вероятность отказа ламп минимальная, но это не так – по статистике причины часто скрываются именно в них.

Горит предохранитель габаритов

Если постоянно горит предохранитель, то возможны два варианта:

• плохой контакт в блоке предохранителей;
• где то коротит (замыкает).

Проверяем:

• Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и на -.
• Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.

Единственный способ найти место замыкания, отключить по порядку и проверить этим же способом всё, за что отвечает данный предохранитель.

Основные болезни это:

1. Провода которые идут на крышку багажника и на подсветку номера. Чаще всего именно они перетираются и замыкают.
2. Следующее слабое место, из за чего не горят на ваз 2109 тогда отцепи шлейф, который находиться у левой ноги водителя, который находится не на моторном щите, а с обратной стороны крыла сбоку, под ковром. Отсоединив шлейф, мф как раз отсоединяем цепь на подсветку номера и плафон освещения.
3. Если после этого наша лампа на блоке предохранителей погаснет, то мы нашли место, где замыкает. Далее нужно полностью смотреть проводку и лечить изолентой.

Предохранитель

В цепи прибора освещения предусмотрены предохранители. Срабатывание плафона и подача напряжения на осветительную лампу происходит только в случае исправности предохранителя. В разные годы выпуска модели с завода на машину устанавливались два разных типа монтажных блоков. Отметим расположение предохранителя плафона на каждом из них. Для начала рассмотрим расположение предохранителя в монтажном блоке нового образца. Также этот элемент отвечает за работ стоп-сигнала.

В монтажном блоке старого образца этот элемент расположен немного иначе – он идет 7-ым по счету слева направо. Мощность элемента в этой версии блока составляет 10 Ампер. Помимо освещения салона, через этот элемент идет цепь на стоп-сигнал. Это может помочь при попытке диагностики неработающего плафона.

Если после замены сгоревшей детали не горит свет в салоне ВАЗ 2114 – причину стоит поискать в проводке и лампочке осветителя.

Не горят габариты на ВАЗ 2114: простое решение проблемы

Привет! Сам недавно имел дело с габаритными огнями, пришлось проделать немало работы, но в итоге я решил свою проблему. Помогу и тебе. Сначала проверь лампы, возможно, они просто перегорели, поэтому габаритные огни не работают (банально, но так часто и бывает!). Другой вариант: сгорел предохранитель. Его нужно заменить, если именно это случилось. Нужно лезть в монтажный блок и находить там F10. Когда он перегорает, не горят оба габаритных огня, а также подсветка номеров.

Ничего сложного, надеюсь, разберешься. Идем дальше. Проверяем контакты. Они могли окислиться, поэтому габариты и не работают. Проводим визуальный осмотр всех колодок, вынимаем — вставляем обратно. Я именно так и решил свою проблему. Зачистил контакты, и все наладилось. Если зачистка не помогает, тогда проверяем саму кнопку. Она может не работать, откручиваем, смотрим. Отвалился провод? Вот и не работает!

Наиболее серьёзная причина — короткое замыкание. Но и здесь можно самостоятельно справиться. Берем обычную лампочку, подсоединяем к ней два провода: плюс и минус. Дальше вынимаем предохранитель, на место его контактов подсоединяем провода от лампы. Если она стала гореть, значит где-то точно коротнуло. Единственный способ найти место замыкания, это отключать по порядку все, что связано с предохранителем.

Где чаще всего коротит?

Постараюсь немного облегчить тебе задачу в поиске места короткого замыкания, если, конечно, в твоем случае это уместно. Но, если все вышеописанные способы не принесли положительного результата, то остается этот единственный вариант. Провода, которые идут на подсветку номеров, а также на крышу багажника, чаще всего перетираются, и там замыкает. Эту проводку нужно лечить изолентой, и никак иначе.

Еще одно проблемное место — проводка с обратной стороны крыла под ковром. Там тоже нужно внимательно все смотреть, и, если необходимо, мотать изолентой. Да, бывают такие случаи, когда перегорают обе лампочки, но водители отказываются в это верить, проверяя всё что угодно, но не сами фонари. Начни именно с них. На этом всё, удачи!

djago.ru

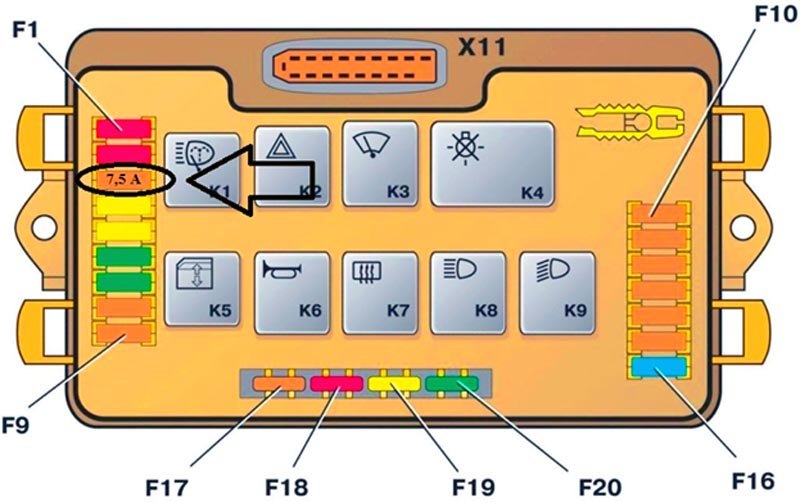

Монтажный блок предохранителей ваз 2114 схема

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1	Реле включения электровентилятора
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъёмников
К6	Реле включения звукового сигнала
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1(20A)	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей
F2(10A)	Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3(10A)	Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер
F4(20A)

Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.

F5(20A)

Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),

Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения

F6(30A)
Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты)

F7(20A)
Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика

F8(7.5A)
Правая противотуманная фара

F9(7.5A)
Левая противотуманная фара. Реле включения противотуманных фар (контакты)

F10(7.5A)
Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза

F11(7.5A)
Лампы габаритных огней по правому борту

F12(7.5A)
Правая фара (ближний свет)

F13(7.5A)
Левая фара (ближний свет)

F14(7.5A)
Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.

F15(7.5A)
Правая фара (дальний свет).

F16(15A)
Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов).

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Не работают стопы ВАЗ 2114 (2113)

Причин того, что стопы (стоп-сигналы) автомобиля ВАЗ 2114, 2113 не работают немного. Перечислим их все и попробуем разобраться с этой неисправностью самостоятельно.

Перегорела лампа стоп-сигнала в заднем фонаре

Чаще всего перегорает всего одна лампа, но бывает, что и две.

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

Окислились контакты в патроне лампы стопа

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

Неисправна колодка проводов на задний фонарь (фишка)

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

Сгорел предохранитель в монтажном блоке

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

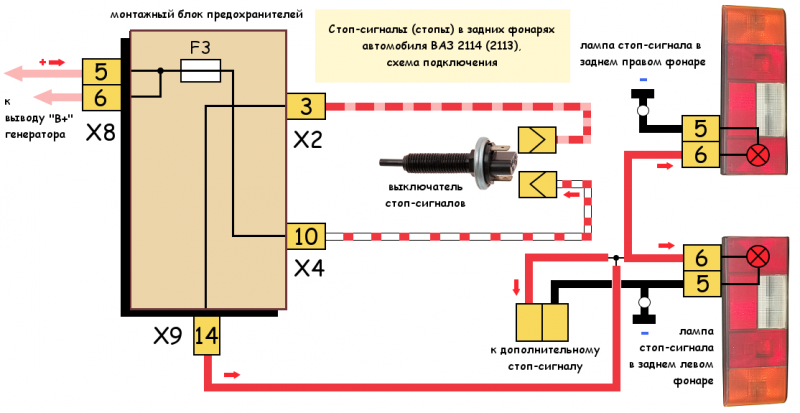

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

Осыпалась дорожка в плате заднего фонаря

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

Пропала «масса» заднего фонаря

При этом может не работать или один или два фонаря. Минусовой провод лампы каждого из задних фонарей выходит из его соединительной колодки проводов (фишки) и крепится на кузов рядом с ним. Со временем это соединение окисляется и контакт пропадает (цепь размыкается).

Необходимо отвернуть гайку крепления наконечника минусового провода к кузову. Зачистить шпильку и наконечник. После чего контакт восстановится и стоп загорится.

Неисправен выключатель стоп-сигналов

В случае его неисправности не будут гореть оба стоп-сигнала. Выключатель расположен под педалью тормоза и после ее нажатия замыкает контакты электрической цепи стопов.

Снимаем с него два провода – бело-красный и розово-красный, и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь. Помимо этого проверяем регулировку свободного хода педали тормоза так как возможно нарушено положение выключателя, он срабатывает не до конца и контакты не замыкаются.

«Обрыв» в электрической цепи ламп стопов

Причиной «обрыва» могут быть ненадежно закрепленные фишки жгутов проводов, окисление контактов в них, переламывание проводов цепи или их повреждение в результате ремонта.

При помощи мультиметра в режиме вольтметра можно проверить наличие напряжения на различных участках электрической цепи и определить поврежденный участок. Для этого лучше всего использовать схему.

В первую очередь проверяем наличие напряжения на наконечнике красного провода в колодках задних фонарей чтобы понять неисправность в фонарях или цепи. После чего проверяем наличие напряжение на наконечнике бело-красного провода выключателя стоп-сигналов под педалью тормоза.

Примечания и дополнения

Перед проведением детальной диагностики неисправности стопов ВАЗ 2114, 2113 необходимо визуально осмотреть доступные участки цепи включения ламп стоп-сигналов и ее элементы, а так же вспомнить проводился ли какой-либо ремонт на автомобиле, так как зачастую решение проблемы оказывается на поверхности.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Где чаще всего коротит?

Постараюсь немного облегчить тебе задачу в поиске места короткого замыкания, если, конечно, в твоем случае это уместно. Но, если все вышеописанные способы не принесли положительного результата, то остается этот единственный вариант. Провода, которые идут на подсветку номеров, а также на крышу багажника, чаще всего перетираются, и там замыкает. Эту проводку нужно лечить изолентой, и никак иначе.

Еще одно проблемное место — проводка с обратной стороны крыла под ковром. Там тоже нужно внимательно все смотреть, и, если необходимо, мотать изолентой. Да, бывают такие случаи, когда перегорают обе лампочки, но водители отказываются в это верить, проверяя всё что угодно, но не сами фонари. Начни именно с них. На этом всё, удачи!

Ребят, не поймём никак, не горят передний и задний габариты по левой стороне. Лампочки целые, предохранители (F10, 11) тоже. В чем дело? Кто сталкивался с такой ситуацией, подскажите, буду благодарна!

Почему не работают ФЗХ

Есть несколько причин, из-за которых ФЗХ могут выйти из строя. Попробуем разобраться в них.

Причина неисправности

Что делать

Замените перегоревшую лампочку на новую, проверьте состояние контактов

Проверьте, замените при необходимости. Предохранитель может привести к потере работоспособности всей цепи контактов

На плате отсутствует масса

Плата располагается под фонарем. Простой ремонт устранить проблему

Контакты окислились, покрылись налетом

Зачистить контакты не составит особого труда

Придется продиагностировать состояние цепи, проверить целостность проводки, используя тестер и визуальный метод

На пленке фар перегорел контакт

Потребуется зачистить контакты, заменить по необходимости элементы

Возникла поломка в механизме коробки передач

В такой ситуации предстоит решать вопрос неисправности КПП

Вышла из строя лягушка (датчик)

Проверьте состояние датчика включения заднего хода, при необходимости выполните замену устройства

Причин выхода из строя ФЗХ достаточно много, потому водитель обязан знать, как именно устранить тот или иной тип поломки.

Блок ЗФ

Демонтаж платы задних фонарей

Чтобы снять плату, вам потребуется провести несколько простых манипуляций:

• Откройте багажник;
• Извлеките из пространства все лишнее, чтобы это не мешало работе;
• Уберите декоративную обшивку;
• Демонтируйте кожух, выполненный из пластика;
• Извлеките заднюю панель;
• Получив доступ к патрону и лампе подсветки номера, можете извлечь устройства;
• Снимите крепежные шпильки датчика заднего хода и саму фару.

Многие путают датчик заднего хода с датчиком скорости, поскольку располагаются данные устройства в непосредственной близости друг от друга.

Демонтажные работы

Проверка работоспособности датчика

Если задние фары не включаются, виновником может служить датчик заднего хода, то есть лягушка в народе.

Снимите с датчика контакты и зажмите их между собой, после чего включение зажигание. Если при этом свет появился, датчик нуждается в замене. Если же света все равно нет, нарушена целостность цепи, а с самой лягушкой все хорошо.

Замену датчика выполняют достаточно просто:

1. Поставьте автомобиль на яму или эстакаду;
2. Включите ручной тормоз;
3. Снимите защиту с днища, открыв доступ к коробке передач;
4. Уберите контакты от старого датчика;
5. Подставьте под датчик пустую емкость и демонтируйте лягушку. Емкость нужна потому что при извлечении устройства будет вытекать масло из коробки передач;
6. Демонтируйте старую лягушку, вставьте на ее место новую;
7. Дайте автомобилю немного постоять;
8. Проверьте уровень масла внутри коробки переключения передач;
9. При необходимости долейте масло до необходимого уровня;
10. Выполните обратную сборку.

Подобный ремонт вполне можно выполнить своими руками, а цена вопроса составит примерно 250 рублей. Именно столько сейчас стоит новый датчик для ВАЗ 2114.

Проблема с лампочкой

Не редко задние фонари прекращают нормально функционировать по причине выхода из строя самой лампочки.

• Для ее замены необходимо отсоединить колодку с проводами, извлечь панель контактов от фонаря. Тут достаточно просто сжать боковые фиксаторы, чтобы достать пластиковую панель;
• Немного надавливайте на патрон и выкручивайте ее движениями против часовой стрелки;
• Проверьте состояние контактов и проводки;
• Вкрутите новую лампочку, которая соответствует установленной ранее;
• При необходимости до вкручивания новой лампы зачистите контакты, прозвоните проводку тестером. Возможно, произошел обрыв в цепи, потому новая лампочка результата не даст.

Перечень выставленной техники[ | ]

Бронетранспортёр БТР-70

• Бронетехника гусеничный минный заградитель ГМЗ-2
• зенитная самоходная установка ЗСУ-23-4 «Шилка»
• лёгкий танк PzKpfW 38(t)
• лёгкий танк Т-70
• средний танк Т-34-85
• средний танк Т-54-2
• средний танк Т-62
• основной танк Т-72
• основной танк Т-80У
• тяжелый танк ИС-3

Армейский ЗИЛ-131

• Автотехника тяжёлая самоходная артиллерийская установка ИСУ-152
• 152 мм самоходная гаубица 2СЗ «Акация»
• 152 мм самоходная пушка 2С5 «Гиацинт»
• 203 мм самоходная пушка 2С7 «Пион»
• минный трал КМТ-7
• машина управления МТ-ЛБу
• подвижной разведывательный пункт ПРП-3 «Вал»
• химическая разведывательная машина БРДМ-2РХ
• боевая машина 9П122 ПРК 9К11 на шасси БРДМ-2
• боевая машина 9П31М ЗРК «Стрела-1М» на шасси БРДМ-2
• боевая машина 9П110 ПРК 9К11 на шасси БРДМ-1
• боевая машина 9П133 ПРК 9К11П на шасси БРДМ-2

Бронетранспортёр БТР-50ПК

• бронетранспортёр БТР-70 (с дополнительной бронёй)
• бронетранспортёр БТР-60 с радиостанцией Р-145
• бронетранспортёр БТР-152В1
• боевая машина пехоты БМП-1
• боевая машина пехоты БМП-2
• бронированный транспортёр-тягач ГТ-МУ
• гусеничный плавающий бронетранспортёр БТР-50ПК
• гусеничный плавающий транспортёр К-61
• гусеничный плавающий транспортёр ПТС-2
• гусеничный транспортный тягач ГТ-СМ
• гусеничный транспортный тягач ГТ-Т
• буксирно-моторный катер-толкач БМК-Т
• буксирно-моторный катер БМК-130
• паромно-мостовая машина ПММ-2М

Строительная техника

• трактор С-65

грузовой автомобиль ЗИЛ-130
кран автомобильный войскового назначения КС-2573
автомобили повышенной проходимости ЗИЛ-131 различного предназначения
КраЗ-260
ГАЗ-51
котлованная машина МДК-2М
траншейная машина ТМК-2

Бомбардировщик Ту-16

• Авиационная техника бомбардировщик Ту-16
• фронтовой бомбардировщик Су-24
• фронтовой истребитель МиГ-15
• фронтовой истребитель МиГ-21
• фронтовой истребитель МиГ-23
• истребитель-бомбардировщик Су-17М
• истребитель-бомбардировщик Су-17М4
• истребитель-бомбардировщик МиГ-27
• многоцелевой истребитель МиГ-29
• палубный самолёт Як-38
• бомбардировщик Як-28
• парашютно-десантный самолёт Ан-2
• пассажирский самолёт Ил-14
• учебно-боевой самолёт L-39 «Альбатрос»
• учебно-боевой самолёт L-29 «Дельфин»

Вертолёт Ми-24

• боевой вертолёт Ми-24
• тяжёлый транспортный вертолёт Ми-6
• многоцелевой вертолёт Ми-8
• противолодочный вертолёт Ка-27
• тяжёлый многоцелевой вертолёт Ми-26
• лёгкий многоцелевой вертолёт Ми-2
• тропосферная станция Р-410-7,5
• военный транспортный вертолёт Ми-10

Самоходная зенитная установка ЗСУ-23-4 «Шилка»

• Артиллерийская техника 130 мм установка СМ-4-1
• 52 мм двухорудийная автоматическая установка ЗИФ-31
• 25 мм артиллерийская установка 2М-3М
• пулемётно-тумбовая установка ТУ-2М-1
• корабельная артиллерийская установка В-11
• корабельная артиллерийская установка 21-КМ
• 30 мм артиллерийская установка АК-230
• 240 мм самоходный миномёт 2С4 «Тюльпан»
• 57 мм автоматическая зенитная пушка С-60
• 100 мм зенитная пушка КС-19

Взрывная техника

• фугасная авиабомба ФАБ-500

осколочно-фугасная авиабомба ОФАБ-250
авиационная неуправляемая ракета С-24Б
якорная неконтактная морская мина КСМ
противолодочная управляемая ракета комплекса «Раструб-6»
быстроходный акустический трал БАТ-2

Почему может не гореть задний габарит

От неисправных габаритных огней не застрахован ни один из автолюбителей

Важно быстро понять, в чем причина, и провести ремонт. Наиболее часто выходит из строя одна из ламп, тогда можно предположить причину выход из строя:

• она перегорела;
• плохой контакт;
• пробой в проводке, ведущей к этой лампе.

Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

Замена испорченной лампы в заднем блоке фар проводится по инструкции:

• отключите освещение и откройте багажник;
• удалите декоративную обивку;
• сожмите фиксаторы и вытащите контактную панель фонаря;
• нажмите на сгоревшую лампу и поверните ее против часовой стрелки;
• проверьте лампочку на тестере и при необходимости установите новую.

Сборка фонарей проводится в обратном порядке. Заменить фонарь можно и в сборе

Для этого важно лишь приобрести качественный вариант, не отличающийся от оригинала

Автолюбители часто рекомендуют приобретать стоковые комплектующие или обратить внимание на. Замену в сборе мы рекомендуем в том случае, если есть значительные повреждения конструкции

Замена неработающей лампочки

Чтобы починить задние габариты ВАЗ 2114, необходимо следовать ряду простых рекомендаций:

• отключить электропитание автомобиля;
• открыть багажник, демонтировать декоративную накладку;
• сжать фиксаторы, извлечь контактную панель всего фонаря;
• придавить неисправную лампу и повернуть против часовой стрелки, чтобы достать ее.

Далее лампу желательно «прозвонить» тестером, чтобы убедиться в том, что именно ее неисправность была причиной проблемы, после чего ее следует заменить на новый аналог, и можно приступать к сбору фонаря в обратном порядке.

Некоторые владельцы Лад, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют весь блок фонаря в сборе – тем более, что стоят они не так дорого. Можно считать это удобным решением, так как такая замена исключает на некоторое время вероятность выхода из строя других ламп в фонаре, помимо габаритной.

В некоторых ситуациях поломка габаритов представляет собой не полную нефункциональность огней, а просто более слабое свечение, что свидетельствует о неполадках с подачей тока на контакты. Для устранения проблемы достаточно зачистить всю контактную группу в блоке управления под капотом, а если не поможет – придется проверить каждую группу, ведущую к заднему фонарю, в отдельности.

Как поменять лампы на приборной панели своими руками?

При наличии проблем с панелью приборов в автомобиле ВАЗ-2114, многие водители сразу же обращаются в автосервис. Однако подобное решение нельзя назвать оправданным, ведь зачастую специалисты предложат заменить не несколько вышедших из строя лампочек, а всю приборную панель, что легко сделает ремонт дороже в 10, а то и больше раз (несколько тысяч против нескольких сотен рублей, в зависимости от количества покупаемых лампочек). Для этой задачи потребуется минимум навыков и арсенала. Заменить лампы можно при наличии новых, а также крестовой отвёртки. Вооружившись этими элементами, следует снять декоративный кожух с магнитолы, ведь она напрямую связана с панелью приборов. Держится данная накладка на крепления, поэтому здесь рекомендуется воспользоваться отвёрткой, аккуратно продевая её под кожух, отсоединяя его с нижнего края. Далее требуется проделать следующие операции:

1. Отсоединить направленный к прикуривателю провод;
2. Снять кожух с панели таким же образом, как он отсоединялся от магнитолы. После этого будет видны саморезы, которые необходимо выкрутить.
3

Осторожно, но прилагая небольшие усилия, отсоединить накладку.
4. Отключить провода от часов, фар, сигнализации и прочего.
5

Снять панель приборов, для чего следует выкрутить саморезы, которые её удерживают. Для защиты проводов от повреждений лучше их с одной стороны отсоединить.
6. Прежде, чем заменить сами лампочки необходимо снять их патроны, что выполняется вращением последних против часовой стрелки. Затем дефектные лампы на панели сменяются новыми, а конструкция собирается в обратном порядке.
