Установка и подключение противотуманных фар на автомобилях ваз

Содержание:

Как можно установить ПТФ на ВАЗ 2113, 2114, 2115
Выбор корпуса и основные критерии при подборе ПТФ ВАЗ
Подключение ПТФ и клавиши управления
Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115
Способы установки
- Ксенон в ПТФ
Способы установки ПТФ на ВАЗ 2113, 2114, 2115
- Схема расположения ПТФ на автомобиле
- Можно ли устанавливать ксенон в ПТФ
Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115
Как установить и подключить ПТФ?
Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115
- Материалы для монтажа
- Пошаговая установка и подключение ПТФ
  - Видео: установка ПТФ на ВАЗ 2114
Зачем нужны ПТФ на ВАЗ 2113, 2114, 2115
Какие лучше?

Как можно установить ПТФ на ВАЗ 2113, 2114, 2115

Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец авто, опираясь на собственные возможности, предпочтения и пожелания. Основных способов установки ПТФ три:

Приобретение бампера с предустановленными противотуманными фарами. Подобные детали в широком разнообразии представлены в тюнинг-ателье, где их можно приобрести и сразу установить. Регулировкой и подключением занимаются специалисты сервиса. Недостаток этого способа — слишком высокая стоимость работ.Один из способов установки противотуманок — покупка бампера с уже встроенными ПТФ
Покупка бампера с отверстиями под фары. Приобретается модель бампера с отверстиями под «противотуманки» и сам комплект фар. В этом случае производится только установка ПТФ и монтаж бампера.Передний бампер ВАЗ 2115 с отверстиями под противотуманные фары
Приобретение комплекта из «противотуманок» и облицовочных элементов. Самый популярный и простой способ — монтаж выполняется легко и быстро, не требует крупных затрат как в финансовом плане, так и в отношении трудозатрат.Приобретение и последующая установка комплекта «противотуманок» из комплекта ПТФ

Выбор корпуса и основные критерии при подборе ПТФ ВАЗ

Туманки на газель бизнес установка. подключение противотуманных фар на газель • сам автоэлектрик. о противотуманных фарах

При выборе ПТФ ВАЗ 2114 или для любого другого автомобиля важно учитывать, какая лампа будет стоять в туманках, для чего устанавливаются противотуманные фонари и т.д. Как правило, сами такие фары могут быть в пластиковом, алюминиевом или магниевом корпусе. Вполне очевидно, что алюминий и магний надежнее и прочнее, но и стоят они дороже. Еще противотуманные фары могут иметь пластиковый или стеклянный рассеиватель света. Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается

В результате уже через пару лет качество освещения дороги ухудшается

Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается. В результате уже через пару лет качество освещения дороги ухудшается

Еще противотуманные фары могут иметь пластиковый или стеклянный рассеиватель света. Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается. В результате уже через пару лет качество освещения дороги ухудшается.

ПТФ со стеклянными рассеивателями служат дольше, однако часто стекло трескается от перепада температур (особенно при установке диодных ламп) или в результате механических повреждений. Так или иначе, желательно подбирать модели, где рассеиватель можно заменить отдельно, не меняя всего корпуса.

Еще отметим, если машина эксплуатируется активно или в тяжелых условиях (например, езда по трассе с высокой скоростью или езда по плохим дорогам), при выборе лучше остановиться на моделях ПТФ, которые можно закрыть специальными заглушками противотуманок из пластика для защиты от камней и т.д.

Теперь перейдем к выбору. Чтобы решить, какие противотуманки поставить на ваз 2114, прежде всего, следует подобрать надежный корпус. Как известно, состояние дорог в РФ и на территории СНГ плохое, так что ПТФ из устойчивого к повреждениям и перепадам температур материала будут лучшим решением. Если есть защитные заглушки, это будет дополнительным плюсом. Также в комплекте должны быть крепления хорошего качества, провода, а также реле.

Сами туманки должны давать максимально широкое пятно света, распределять свет равномерно, с минимумом потерь на преломление и рассеивание светового потока. Также должна быть реализована возможность регулировки и настройки светового пятна (как по вертикали, так и горизонтальная), чтобы не слепить водителей встречных автомобилей. Еще в случае перегорания лампы доступ для замены должен быть простым. Это позволяет быстро поменять ламу своими руками.

Также отметим, что выбирая ПТФ 2114 или 2115, а также для других авто, важно учитывать их мощность. Дело в том, что слишком мощные туманки могут создавать большую нагрузку на генератор и проводку. Как правило, вполне достаточно ламп мощностью 55 Вт

Как правило, вполне достаточно ламп мощностью 55 Вт

Если ПТФ линзованные (противотуманки с линзой), отдельное нужно обращать внимание на качество линзы, надежность ее фиксации и т.д.

Напоследок отметим, что также при выборе ПТФ важно, чтобы такие фары имели приемлемые аэродинамические показатели, хорошо вписывались в общий экстерьер автомобиля. Как показывает практика, в качестве ПТФ на ВАЗ 2114 автолюбители ставят отечественные туманки ВАЗ или Автосвет. В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ

Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д

В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ. Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д

Как показывает практика, в качестве ПТФ на ВАЗ 2114 автолюбители ставят отечественные туманки ВАЗ или Автосвет. В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ. Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д.

На деле, качественным бюджетным вариантом считаются продукты Автосвет

Однако важно помнить, что часто встречаются неоригинальные подделки. Если говорить о дорогих фарах, тогда Hella является признанным лидером, но цена на ПТФ Hella достаточно высокая

Подключение ПТФ и клавиши управления

Подключение противотуманных фар на легендарную «девятку»

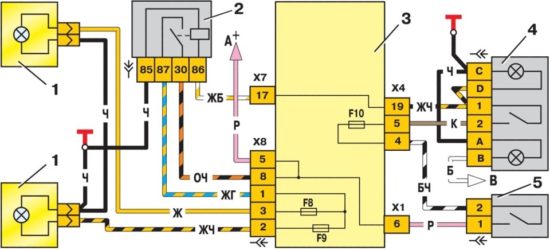

Схема для подсоединения ПТФ Как подключить устройство и кнопку включения? Как мы уже сообщили, в комплекте должна идти схема, в которой можно без проблем разобраться. В первую очередь, необходимо произвести монтаж проводки в блок с предохранителями, находящимися в подкапотном пространстве. Открутите винты фиксации блока и найдите колодки Ш7 и Ш8.

В эти колодки необходимо подключить проводку и реле, которое идет в комплекте, схема следующая:

Кабель от разъема 87 — это масса, которая подсоединяется к кузову.
Выход 85 должен идти непосредственно на Ш7.
К разъему Ш8 подключаются выводы 30 (к и 86 (к 1).

Недалеко от блока необходимо подобрать место, где будет вмонтировано реле. Схема соединения ПТФ не особо сложная — для их включения должна использоваться специальная кнопка, которая монтируется в салоне. Для монтажа этой кнопки на центральной консоли имеется специальное место. Под панелью располагается специальная колодка, которую необходимо подсоединить к клавише, затем панель монтируется обратно.

Чтобы проверить работоспособность оптики, необходимо включить габариты, после чего активируются противотуманки. Когда габаритные огни выключаются, ПТФ также должны автоматически отключиться. Ели после подключения фонари не горят, это может быть обусловлено либо неправильным подключением, либо неработоспособным реле, либо вышедшими из строя лампами.

Загрузка …

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Лада приора установка противотуманных фар

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

напильник;
дрель и свёрла;
электрический лобзик;
рулетка;
маркер.

Материалы для монтажа

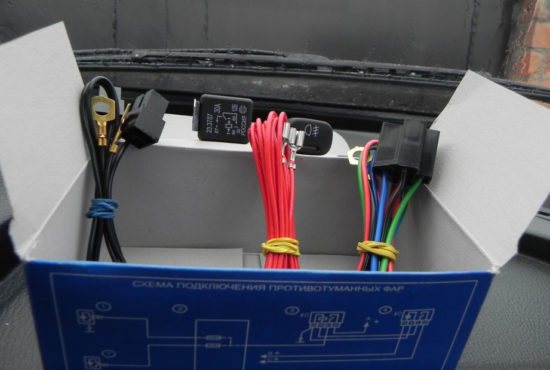

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

фары с лампочками;
комплект проводов;
электромагнитное реле;
кнопка включения ПТФ;
стяжки и клипсы для фиксации проводов;
схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.
С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.
Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).

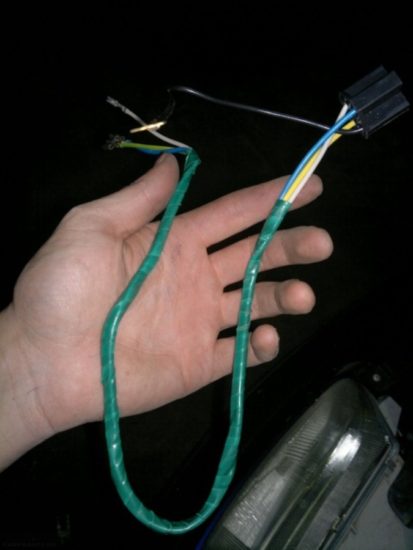

К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.
Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.
Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.
После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

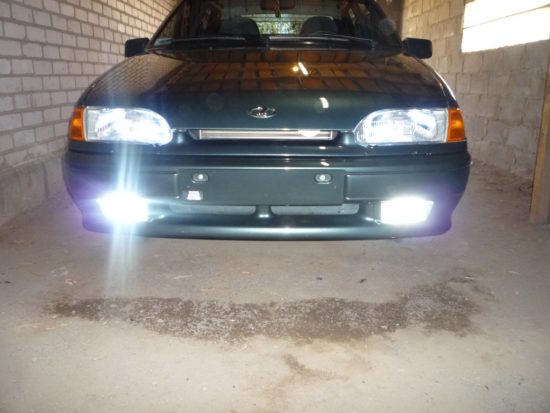

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

Способы установки

Есть несколько вариантов оснастить свой автомобиль системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.

Способ	Особенности
Покупка бампера с вмонтированными ПТФ	Такие бампера покупаются в тюнинг ателье, где вам все подключат и соединят. Минус данного варианта — высокая стоимость
Покупка бампера от ВАЗ 2115 и самостоятельная установка	Для этого вам придется купить бампер от старшей модели, где предусмотрены отверстия для противотуманок. Остается отыскать подходящий комплект ПТФ и установить их
Покупка ПТФ и облицовочных элементов — очков	Сегодня этот способ пользуется наибольшим спросом, поскольку позволяет за небольшие деньги своими руками выполнить установку

Стандартный комплект ПТФ включает несколько элементов:

Фары;
Лампочки;
Реле включения;
Комплект проводов;
Схема подключения;
Кнопка для включения/выключения ПТФ.

Выбирая комплект, обратите внимание на то, чтобы фары соответствовали форме очков, то есть облицовочных элементов. Стандартный комплект

Стандартный комплект

Сегодня для владельцев ВАЗ 2114, желающих установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании Киржач. Ее используют при заводской установке ПТФ на дорогих версиях модели.

Ксенон в ПТФ

Многие автовладельцы подумывают о том, чтобы установить в противотуманки ксеноновые лампы. Хорошо ли это? Не особо.

Все дело в том, что при установке ксенона в ПТФ нарушается фокусировка. Принцип действия ксенона несколько иной по сравнению с обычными лампами типа Киржач.

Штатные ПТФ предназначены для определенных видов ламп, потому с ксеноном они не справляются. В результате в отражателе наблюдается чрезмерное отражение, происходит преломление лучей, свет размывается. К чему это ведет? К ослеплению водителей встречного транспорта.

Вариант с ксеноном не является практичным и удачным решением. Потому от него рекомендуем отказаться.

Другой вариант — комбинация ксенона и желтых противотуманок. Вам потребуются ксеноновые лампочки Н1, которые монтируют в бутылочную крышку и только после этого ставятся в фару. Так световой пучок получает более ровные границы, не слепит участников встречного движения, лучше подсвечивает дороги при плохой погоде. Только после установки этого комбинированного освещения обязательно убедитесь, что ваши фары действительно не слепят встречные машины.

Если вам упорно продолжают светить дальним светом встречные машины, попробуйте отрегулировать световой пучок. Если и это не помогает, от ксенона лучше отказаться.

Способы установки ПТФ на ВАЗ 2113, 2114, 2115

Монтаж противотуманок может быть выполнен несколькими способами. На каком из них остановиться, каждый автовладелец решает сам, исходя из своих возможностей и предпочтений. Рассмотрим наиболее распространённые варианты установки:

Покупка переднего бампера с ПТФ. В этом случае фары продаются уже вмонтированными в передний бампер. Как правило, деталь можно без проблем приобрести в автомобильных тюнинг-ателье и тут же произвести её монтаж и подключение. К недостаткам этого варианта стоит отнести высокие финансовые затраты.

Покупка бампера с установленными ПТФ является самым дорогостоящим вариантом установки противотуманок на автомобиль

При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения

Наиболее распространённым вариантом установки ПТФ является приобретение и последующий монтаж комплекта противотуманных фар своими руками

Схема расположения ПТФ на автомобиле

Прежде чем подключить противотуманные фары, приборы важно правильно установить на передней части машины. Выполняется это в соответствии с определёнными правилами, в которых чётко оговорено место монтажа источника света

На современных автомобилях ещё с завода размечаются места установки противотуманных фар. В основном такие элементы освещения устанавливаются на более дорогих комплектациях машин. Если фары с завода не были установлены, то места под их установку закрываются заглушками.

Противотуманные фары на передней части автомобиля должны устанавливаться в соответствии с установленными правилами

Можно ли устанавливать ксенон в ПТФ

Немало автовладельцев стремятся установить в противотуманные фары ксенон, аргументируя свои действия повышением эффективности освещения. Действительно ли это так? Давайте разберёмся. Прежде всего, при монтаже ксенона в штатные корпуса ПТФ происходит нарушение фокусировки, что связано с иным принципом работы в отличие от обычных ламп. Поскольку штатные противотуманки рассчитаны на работу определённых ламп, с ксеноном они попросту не справляются. Результатом таких изменений будет слишком сильное отражение в отражателе, лучи преломляются, свет становится размытым. Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП. Установка ксенона в ПТФ — решение далеко не самое удачное и эффективность от такого света сомнительная, поэтому от него следует отказаться.

При установке ксенонового света в штатные противотуманки нарушается фокусировка, что приводит к ослеплению встречных водителей
