Замок зажигания с иммобилайзером лада калина

При включении стартера отключаются все приборы.

Если при включении стартера отключаются все приборы это нельзя отнести к неисправности стартера. В этом случае необходимо проверить состояние заряда аккумулятора и надёжность крепления клемм на нём. Сделать это проще всего вольтметром, замерив напряжение при включении стартера. Если напряжение падает ниже 9В, то может быть недостаточно заряжен аккумулятор или неисправен стартер. Для проверки заряда достаточно включить дальний свет фар и если напряжение резко начнёт падать, то аккумулятор разряжен. Если напряжение падает не резко, то неисправен стартер.

Для проверки контакта в клеммах необходимо замерить напряжение на них. При необходимости клеммы снять и зачистить.

Неисправности и их особенности

Во время работы устройства запуска силового агрегата, вся нагрузка передается его втягивающему реле. Поэтому, на вопрос: почему щелкает стартер, можно ответить, что реле начинает функционировать, издавая характерные звуки. Это говорит о наличии неисправности, поскольку стартер в этот момент не работает и не крутит коленвал автомобильного двигателя. Возникновение подобных симптомов характерно для следующих ситуаций:

• замыкание или подгорание витков обмоток ротора либо статора;
• выработка втулок, которая послужила причиной заклинивания вала электродвигателя;
• пробой ротора на «массу».

Без демонтажа устройства с автомобиля и полной его разборки обнаружить подобные неисправности не получится.

Тяговое щелкает из-за того, что его сердечник движется между втягивающей и фиксирующей обмотками, и если напряжение на последней недостаточное, он не может удержаться и возвращается в первоначальное положение. Наличие щелчков является свидетельством неудачных попыток сердечника удержаться в необходимом положении. Запустить мотор и начать движение не удастся, поскольку стартер перестает крутить, а втягивающее реле щелкает, что не позволяет бендиксу и маховику войти в зацепление.

Заметим, что если не удалось запустить двигатель транспортного средства с первого раза, это вовсе не является свидетельством неисправности стартера. Вероятно, что большинство систем еще не включились в работу, для этого необходимо заново провернуть ключ зажигания.

Помимо втягивающего реле, вызывать неполадки в работе системы запуска мотора могут подгоревшие контакты (это сопровождается характерным горелым запахом, а в некоторых случаях – дымом), отсутствие массы, нарушение целостности электрической сети, разряженный источник питания. Устранение этих неисправностей осуществляется в индивидуальном порядке.

Замена замка зажигания своими руками

К большому сожалению, Лада Калина не может порадовать надежностью, долговечностью, многие системы, в том числе и замок зажигания, выходят из рабочего строя уже через пару лет, поэтому, чтобы сэкономить на ремонте в дорогостоящих автосервисах, лучше узнать, как это сделать самостоятельно. Итак, придя к мысли, что замок нужно менять, покупаем новый замок, который стоит в районе тысячи рублей. В комплекте мы получим три личинки (на двери и багажник) и 2 ключа. Также нужно приобрести четыре срывных болта, так как старые после демонтажа уже будут не годные.

Кроме самого изделия нам понадобится следующие инструменты:

• зубило;
• две отвертки, плоская, чтобы снимать фиксаторы и под крест для болтов;
• ключ на 10 или трещетка с головкой на 10;
• ключ на 8.

Приступаем к работе

1. Для начала нужно будет отсоединить провод аккумулятора от минуса.

2. Вооружившись отверткой под крест, выкручиваем крепежи на рулевой колонке. Чтобы вам было удобнее, сразу предупреждаем: два болта находится по правой и левой стороне(3), два снизу в середине(2), и два в самом низу(1). Так же есть саморез который находится прямо под рулем(4).

3. Вытаскиваем фиксаторы, держащие подрулевые переключатели. Демонтируем переключатели.

4. Теперь нам понадобится помощь зубила. Нужно нанося удары средней мощности, отвернуть болты. Болты, как правило, после нескольких лет эксплуатации сильно прикипают, поэтому придется потрудиться. Как только вы заметите, что болты начинают съезжать с места, можно брать в руки пассатижи и дальше работать уже только при их помощи.

5. Нам нужно добраться до разъемов замка, которых всего два (основное питание и антенна иммобилайзера). Разъемы таятся под кожухом консоли. Чтобы получить доступ к разъемам, нужно чуть потянуть от замка жгут проводов и вытащить их.

6. Разъемы расстыковываем, а затем, демонтируем выключатель системы зажигания.

Теперь меняем старый замок на новый и проводим сборку в обратном порядке. Но не забудьте, что нужно еще немного поколдовать и над дверьми, а также багажником, сменив личинки замков.

Замена личинок дверей

Чтобы снять старые личинки на дверях и багажнике, нужно провести несложную работу, состоящую из нескольких этапов.

1. Берем ключ на 8 и (или головку на 8 с трещеткой) и крестовую отвертку. 2. Откручиваем саморезы с дверной обшивки и снимаем ее.

3. После того как сняли обшивку, нужно головкой на 8 откуртить железный фигурный держатель (3 болта).

4. Дотягиваемся до тяг и поддевая отверткой снимаем их.

5. Добираемся до болтов крепления ручки, с торца закручен болт, а если заглянуть в глубь двери то там будет гайка на 8, откручиваем и ее.

6

Осторожно вытаскиваем ручку двери

7. вынимаем личинку, предварительно найдя фиксатор и нажав на него чем то очень тонким.

Замок двери задка снимается немного полегче:

1. Снимаем обшивку двери, видим систему замка.

2. Выкручиваем две гайки на 8 и срываем с тяги систему в которой «сидит» личинка.

3. Разбираем ее и вытаскиваем личинку (при разборе лучше запомнить куда и как все крепится, много мелких деталей.

Замена замка зажигания занимает в целом чуть больше часа. Для выполнения этой работы не нужно фундаментальных знаний и специального автослесарского оборудования, нужно всего лишь немного внимания, тщательное изучение несложной инструкции и базовый набор инструментов, таких, как зубило, отвертки и ключ. Надеемся, что этой статьей мы помогли вам сэкономить на автомастерской. Желаем удачи и хорошей работы нового замка зажигания!

Любой счастливый обладатель автомобиля знает, что в наше время «быть на колесах» — удовольствие не из дешевых. Постоянно ползущие вверх цены на бензин, систематические техосмотры, налоги и всем известные инспектора, выписывающие штрафы. Помимо всего этого, к сожалению, ничто не вечно, и детали могут ломаться, изнашиваться и обнаруживать заводской брак. Гнать автомобиль в сервис по каждому пустяку – решение очень затратное, поэтому многие автомобилисты справляются с поломками своими силами. Одна из таких поломок – дефект замка зажигания. И полезно знать хотя бы основы про замки зажигания, если решили проводить мелкие ремонты своими руками.

Как установить активатор

Единственный способ у калины попасть в багажник — повернуть ключ и нажать кнопку. Естественно, делать это не всегда удобно. Погода, занятые руки и прочие неприятности вносят свою лепту. На этом этапе многие автолюбители начинают задумываться насчет активатора багажника. Сделать это вполне реально, необходимо только немного постараться.

Активатор замка багажника калина универсал ставится несложно. Достаточно взять самозасверливаюшийся саморез и закрепить его с одной стороны им, с другой — держателем провода. Для проверки устройства необходимо подсоединить его к штатному разъему.

Единственной проблемой во всей этой работе может стать не вовремя подхваченная задняя дверь. После того как ток перестанет подаваться на активатор, она закрывается на первую защелку, при этом багажник не полностью закрыт. Для того чтобы попасть в так называемую пятую дверь, придется снова воспользоваться ключом.

Замок с кнопки — дело несложное. Но во время работы необходимо собрать схему и протянуть провода. При этом следует задействовать один программируемый канал с сигнализации (дополнительный).

Существует два основных варианта подключения. Первый: кнопка попадает на 12 на активаторе в обход реле. Плюсом такого подключения является простота и отсутствие лишних элементов, минусом — необходимость протягивания дополнительных проводов.

Установка активатора вторым способом более трудоемкая. Придется задействовать дополнительные элементы, а именно диоды. Кроме того, возникает необходимость поиска «массы». Основным плюсом является применение минимального количества проводов.

Многие специалисты отдают предпочтение первому варианту в силу его простоты. В качестве провода может выступать медный ПВ-3 с сечением квадрат. Протягивать его необходимо по левому борту и порогам. Коммутацией может выступать обжим и изолента сверху.

В качестве управления активатором используется штатный розово-красный провод. Его необходимо коммутировать на реле, обмотать и спрятать под рамку крепления БУСа. Все операции проводятся с откинутой минусовой клеммой аккумулятора. Таким образом монтируется электропривод замка багажника.

Замена замка зажигания на Гранте

Думаю, что немало автовладельцев сталкивались с такой проблемой, когда при излишнем усилии при поворачивании ключа, он мог остаться в замке зажигания, а точнее  — именно его лезвие. В таком случае придется производить замену замка, так как достать ключ практически нереально.

На Гранте, как и на остальных переднеприводных автомобилях ВАЗ, замок крепится на рулевом валу, а фиксируется при помощи отрывных болтов. Сделано это специально в целях безопасности, так сказать, чтобы предотвратить несанкционированный доступ к вашему автомобилю.

Чтобы заменить замок, понадобится следующий инструмент:

• Отвертка крестообразная
• Зубило узкое и острое
• Молоток
• Ключ на 10

Как снять замок зажигания на Гранте

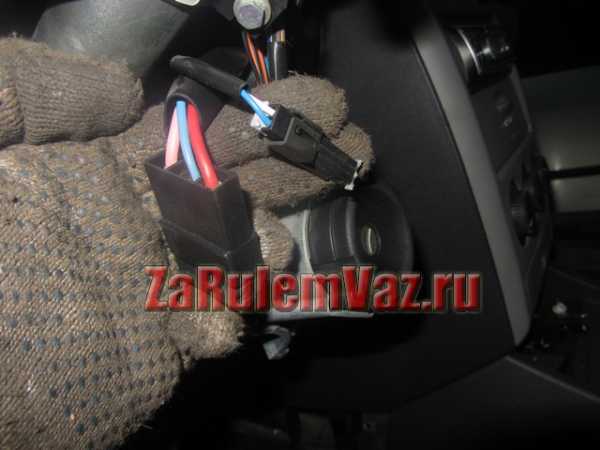

Для того, чтобы добраться до конструкции замка зажигания на Лада Гранта, необходимо снять кожух рулевой колонки. Сделать это можно при помощи крестовой отвертки.

После этого при помощи зубила и молотка срываем болты крепления замка, как это наглядно продемонстрировано на картинке ниже.

Когда шляпки уже достаточно ослаблены, можно их открутить при помощи длинногубцев.

Когда все болты откручены, придерживаем замок, и снимаем хомут его крепления к валу.

И замок с обратной стороны.

Теперь необходимо отсоединить два штекера с проводами питания от замка, как это наглядно показано на фото.

Установка замка зажигания

Заворачивать необходимо до тех пор, пока шляпка болта не оторвется при достижении определенного момента силы.

После чего можно производить установку кожуха на место, предварительно подключив все провода питания.

Видео обзор по замене замка зажигания на Гранте

Чтобы понять данную процедуру более наглядно, предлагаю ознакомиться с представленным ниже видео обзором этого ремонта.

Так как конструкция креплений и самого замка ничем не отличается от десятого семейства, то не стоит обращать внимание на тот факт, что обзор показан на примере десятки

Как демонтировать замок системы зажигания? Рекомендации специалистов

В Лада Калина замок (изображение №1) системы зажигания иногда требуется снять ввиду присутствия разного рода причин. Далее мы расскажем, как снять, а также как заменить замок, в случае, когда появились неисправности. Итак, замена замка зажигания имеет следующие аспекты:

• поломка механизма;
• потребность в замене катушки АПС;
• необходимость заменить контактный узел замка.

Чтобы осуществить демонтажные действия потребуется привлечь нехитрый набор инструментов, а именно:

• хорошо заточенное зубило;
• небольшой молоток;
• отвертку, имеющую плоский профиль наконечника;
• плоскогубцы.

Манипуляции выполняются по нижеприведенному алгоритму.

1. Отсоединяем отрицательную клемму от соответствующего вывода АКБ.
2. Демонтируем блок переключателей, располагающийся под рулевым колесом.
3. Посредством зубила демонтируем болты, удерживающие механизм переключения. Здесь также понадобятся пассатижи.
4. С рулевой колонки извлекаем скобу. Теперь для снятия становится доступным сам замок.
5. С помощью отвертки поддеваем фиксатор кабельного разъема катушки АПС и полностью извлекаем его.
6. Колодка контактной группы также подлежит отсоединению от общего разъема проводов.

Если требуется установить замок на прежнее место, то весь перечень действий осуществляем по обратному алгоритму. Работы обозначенного характера требуется выполнять с прицелом на рекомендации, которыми любезно делятся с владельцами Лада Калина опытные мастера.

1. Кожух, располагающийся вокруг рулевой колонки, можно демонтировать, если прибегнуть к откручиванию 7 винтов. Для этого потребуется привлечь крестообразную отвертку и приступить к процедуре. Заметим, что по два винта располагаются как с левой, так и с правой стороны, а три крепежных компонента находятся непосредственно снизу.
2. Теперь тянем вниз регулирующий рычаг и опускаем колонку. Обе половины кожуха при этом достаточно легко демонтируются.
3. Чтобы снять блок подрулевых переключателей понадобится сжать фиксирующие элементы и вывести их из своих посадочных гнезд.
4. Удерживающие замок зажигания болты обычно имеют срезанные при закручивании головки. Для их демонтажа потребуется привлечь зубило. Оно прикладывается по касательной, после чего молотком наносятся несильные удары. После того, как головка болта начала движение, дальнейшее откручивание осуществляем посредством применения пассатижей. При установке замка рекомендуется применить болты, имеющие профиль головок под шестигранный ключ. Длина таких крепежных компонентов равна 20 мм, а резьба — М6.
5. Снятие замка требует подтяжки жгута проводов и освобождения разъемов, присутствующих под кожухом.
6. Перед процедурой монтажа замка вставляем в его личинку ключ и переводим в положение 1. В такой позиции защелка блокировки рулевого колеса перемещается внутрь замка. Далее потребуется проверить функционирование блокирующего механизма. Когда работоспособность корректная, то продолжаем монтаж замка с подключением всех потребных проводов. Если блокирование не происходит, то прибегаем к регулировке положения установки замка, достигая возможности защелки перемещаться внутрь соответствующего паза, который расположен на рулевом валу.
7. Иногда имеют место ситуации, при которых наблюдаются трудности с погружением ключа внутрь скважины замка. Здесь потребуется применить мазку WD-40, которую впрыскиваем в личинку замка. Если такого проникающего средства не оказалось, то используем одну каплю синтетического масла. Таким образом, замена замка зажигания завершена.

Общая схема электрооборудования ВАЗ 1118

1 — блок-фара; 2 — мотор-редуктор очистителя ветрового стекла; 3 — генератор; 4 — аккумуляторная батарея; 5 — стартер; 6 — звуковой сигнал; 7 — датчик незакрытого капота; 8 — переключатель стеклоподъемника правой передней двери; 9 — мотор-редуктор стеклоподъемника правой передней двери; 10 — электронасос омывателя ветрового стекла; 11 — соединительные колодки проводов для подключения правого (переднего) динамика аудиосистемы; 12 — электропривод блокировки замка правой передней двери с датчиком незакрытой двери; 13 — датчик температуры окружающего воздуха; 14 — соединительная колодка жгута проводов для подключения к жгуту системы управления двигателем; 15 — электропривод блокировки замка левой передней двери (с датчиком незакрытой двери и выключателем центрального замка); 16 — датчик недостаточного уровня тормозной жидкости; 17 — соединительные колодки проводов для подключения левого (переднего) динамика аудиосистемы; 18 — переключатель стеклоподъемника правой передней двери (установлен на водительской двери); 19 — переключатель стеклоподъемника левой передней двери; 20 — переключатель центрального замка; 21 — мотор-редуктор стеклоподъемника правой передней двери; 22 — блок дистанционного управления; 23 — блок управления иммобилайзером (АПС-6); 24 — монтажный блок; 25 — щиток приборов; 26 — правый боковой указатель поворота; 27 — лампа освещения вещевого ящика; 28 — выключатель лампы освещения вещевого ящика; 29 — выключатель сигналов торможения; 30 — выключатель (замок) зажигания; 31 — блок управления освещением; 32 — подрулевые переключатели; 33 — левый боковой указатель поворота; 34 — соединительные колодки проводов для подключения левого (заднего) динамика аудиосистемы; 35 — электропривод блокировки замка левой (задней) двери с датчиком незакрытой двери; 36 — электровентилятор отопителя; 37 — дополнительный резистор отопителя; 38 — переключатель отопителя; 39 — выключатель аварийной сигнализации; 40 — выключатель соленоида блокировки заднего хода; 41 — выключатель обогрева заднего стекла; 42 — соединительные колодки проводов для подключения правого (заднего) динамика аудиосистемы; 43 — электропривод блокировки замка правой задней двери (с датчиком незакрытой двери); 44 — топливный модуль системы управления двигателем; 45 — выключатель фонарей заднего хода; 46 — выключатель контрольной лампы стояночного тормоза; 47 — прикуриватель; 48 — соленоид блокировки заднего хода; 49 — соединительные колодки проводов для подключения головного устройства аудиосистемы; 50 — лампы подсветки на накладке центральной консоли панели приборов; 51 — блок управления электроусилителем рулевого управления; 52 — плафон освещения салона; 53 — задний фонарь; 54 — колодка для подключения электропривода блокировки замка крышки багажного отделения*; 55 — датчик незакрытой крышки багажного отделения; 56 — фонари освещения номерного знака; 57 — дополнительный фонарь сигнала торможения; 58 — элемент обогрева заднего стекла; 59 — лампа освещения багажного отделения.

Разъём к замку зажигания Калина, Приора, Гранта, Шевроле Нива (4 клеммы в сборе с проводами) «мама»

 Уважаемые покупатели, во избежание ошибок при отправке разъёма соединительного для подключения к замку зажигания, в строке “Комментарий” указывайте,  модель вашего автомобиля, год выпуска.

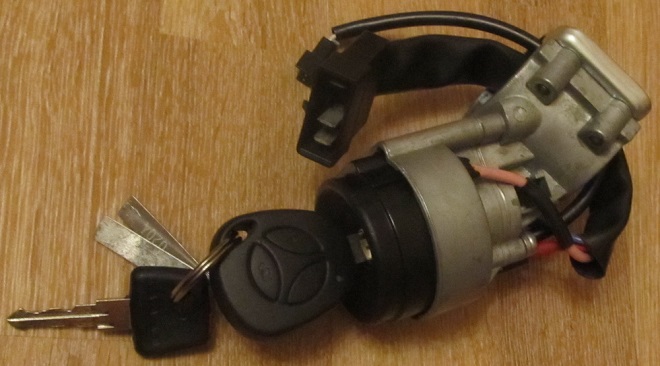

         Замок зажигания ВАЗ-1118, 2170, 2190, 2123 – это сложное устройство, предназначенное для контроля подачи электропитания к системам автомобиля, предотвращающее разряжение аккумуляторной батареи и обеспечивающее пуск мотора от системы стартера.

Замок включает в себя две составные части:

– механическая, представленная цилиндром замка;

– электрическая, представляющая собой комплекс контактов, замыкающих электрические импульсы при том или ином повороте ключа.

         Колодка соединительная 1118-3704005АХ  с 4 контактами  в сборе  с проводами «мама», является одним из элементов жгута системы зажигания, соединяется с разъёмом замка зажигания автомобилей семейства Лада Калина, Приора, Гранта, Шевроле Нива.  Может быть использована  для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем, можно ставить на автомобиль.

Замок зажигания на ВАЗ-1118, 2170, 2190, 2123 имеет три режима:

– Режим «0». При таком положении, ключ можно легко вынуть, при нем работают осветительные приборы, аварийка, аудиосистема.

– Режим «1», фиксированный. Ключ из такого положения вытащить уже нельзя, при нем включается система зажигания, питание подается ко всем системам, кроме стартера.

Обратите внимание

Но стоит учитывать, что долгое нахождение ключа в режиме «1» может привести к разрядке аккумулятора.

Это положение используется при включении стартера, для того, чтобы заработавший бензонасос накачал нужное давление для обеспечения дальнейшей идеальной работы стартера.

– Режим «2» — включение системы стартера.

Неисправности замка зажигания ВАЗ-1118, 2170, 2190, 2123

– Окисление контактов всегда приводит к серьезным повреждениям (обычно из за попадания влаги и сырости в машине);

– Перегорание контактов, что происходит из-за резких скачков напряжения. Перепады напряжения обычно приходятся на момент запуска силового агрегата, в ходе которого резко повышается температура внутри системы, отчего изоляция просто выгорает

Вот почему так важно подходить к вопросу запуска грамотно

– Механические повреждения. Если, собираясь повернуть ключ, вы заметили, что сделать это стало труднее, чем обычно, то значит, что-то случилось с личинкой замка, быть может, он просто забился грязью или пылью, а может, на заводе был допущен брак, который выявился только теперь.

Если проблема кроется в перегорании или окислении, то, провернув ключ в замке, вы не увидите никакой реакции от системы зажигания. В таком случае нужно всего лишь заменить контакты, не меняя при этом весь замок, если дефект проводов несильный, то и вовсе можно обойтись зачисткой контактов.

         Когда ключ замка зажигания ВАЗ-1118, 2170, 2190, 2123 находится в положении О — «выключено», все контакты должны быть разомкнуты.

В положении II — «стартер» замкнутыми должны быть контакты 15 и 50(сопротивление между выводами С и D близко к нулю).

Обозначение выводов на колодке выключателя (замка) зажигания: А — контакт 30; С — контакт 15; D — контакт 50

          Замена контактного носителя 2190-3704005АХ  (4 PIN) в сборе с проводами являющегося элементом контроллерного жгута (системы зажигания), соединяющий замок зажигания,  через колодку  в  автомобилях семейства Лада Калина, Приора, Гранта, Шевроле Нива  может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Важно

Другие артикулы товара и его аналогов в каталогах:  111803704005АХ,  219003704005АХ.

ВАЗ-1117, ВАЗ – 1118, ВАЗ – 1119 «Калина», ВАЗ 2170, ВАЗ -2171,  ВАЗ -2172,   LADA GRANTA, ВАЗ 2123.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить разъём для соединения с замком зажигания на жгуте контроллера в автомобиле семейства Лада Калина, Приора, Гранта.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто  СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера Lada Granta

Инструменты:

• Ключ трещоточный
• Головка на 10 мм
• Отвертка крестовая средняя
• Отвертка плоская малая
• Вороток под торцевую насадку
• Насадка на вороток на 8 мм
• Насадка на вороток на 24 мм
• Зубило с молотком или электродрель
• Длинногубцы

Детали и расходники:

• Наждачная бумага (мелкозернистая)
• Возвратная пружина (при необходимости)
• Микровыключатель (при необходимости)
• Контактная пластина на световоде (при необходимости)
• Контактная группа замка зажигания (при необходимости)
• Болт со срывной головкой М6 – 4 шт.

Примечания:

Выключатель зажигания снимите для замены при выходе из строя его цилиндрового механизма, для замены контактной группы выключателя зажигания, а также при необходимости замены катушки иммобилайзера.

Снятие замка зажигания

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

2. Снимите кожухи рулевой колонки и левый подрулевой переключатель, как описано в этой статье.

Примечание:

Для удобства работы можно снять рулевое колесо и барабанное устройство спирального кабеля.

3. Если уплотнительное кольцо выключателя зажигания не снялось при демонтаже кожухов рулевой колонки, снимите кольцо с выключателя зажигания.

4. Нажав на фиксатор колодки, отсоедините колодку проводов контактной группы выключателя зажигания от жгута проводов панели приборов.

5. Поддев тонкой отверткой край колодки жгута проводов, отсоедините колодку проводов катушки иммобилайзера от колодки жгута проводов панели приборов.

6. Выключатель зажигания крепится болтами со срывными головками, эти болты затягивают до отрыва головок. После этого при помощи зубила и молотка сорвите болты крепления замка, как это наглядно продемонстрировано на втором фото ниже.

Болт со срывной головкой:

1 – резьбовая часть;

2 – круглая головка;

3 – срывная головка под ключ.

7. Когда шляпки уже достаточно ослаблены, можно их открутить при помощи длинногубцев.

8. Когда все болты откручены, снимите хомут крепления замка зажигания крепления к валу, а затем и сам выключатель.

Разборка и сборка замка зажигания

1. Отверните три винта крепления кронштейна к корпусу выключателя.

2. Снимите кронштейн с корпуса.

3. Достаньте привод микровыключателя замка зажигания.

4. Нажмите на пластмассовую защелку и достаньте микровыключатель из кронштейна.

Примечание:

Для замены микровыключателя необходимо отпаять от его контактов провода.

5. Отсоедините колодку проводов от патрона лампы подсветки.

6. Поддев отверткой, отстегните защелку с одной стороны замка зажигания.

7. Затем отстегните две защелки с другой стороны.

8. Снимите пластмассовую крышку с корпуса выключателя.

9. Поддев отверткой, отстегните две защелки с обеих сторон крышки.

10. Достаньте контактную группу и световод из крышки.

11. Зачистите окисленные или подгоревшие контакты пластины на световоде мелкой наждачной бумагой.

12. При сильном повреждении контактов замените контактную пластину на световоде. Для этого поверните контактную пластину так, чтобы ее внутренние выступы попали в прорези световода и снимите пластину вместе с возвратной пружиной. Замените сломанную или треснувшую возвратную пружину.

13. Поддев отверткой, достаньте катушку иммобилайзера (в случае его наличия).

14. Установите на световод пружину и контактное кольцо в порядке, обратном снятию

При этом обратите внимание, что выступы на внутренней поверхности световода должны находиться напротив широкого наружного выступа пластины

15. Зачистите окисленные или подгоревшие контакты мелкой наждачной бумагой. При сильном повреждении контактов замените контактную группу. Для этого необходимо отпаять три провода от контактов.

16. При сборке выключателя сначала установите световод с контактной пластиной на основание контактной группы так, чтобы длинный выступ пластины находился напротив упора на основании.

17. Наденьте крышку на основание так, чтобы верхняя часть световода вошла в отверстие крышки. Зафиксируйте основание на крышке защелками.

18. Установите крышку с контактной группой на корпус выключателя в порядке, обратном снятию

При этом обратите внимание, что выступ на цилиндре замка должен находиться между двумя выступами на внутренней поверхности световода

19. Установите микровыключатель в порядке, обратном снятию, при этом обратите внимание, чтобы из проточки в кронштейне не выпал сухарь

20. Дальнейшую сборку и установку выключателя зажигания проводите в обратной последовательности.

21. Установите новые болты крепления выключателя зажигания. Болты крепления равномерно затягивайте до момента отрыва их головок.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Использование замка зажигания автомобиля Калина

Большинство легковых автомобилей оборудовано приспособлением для включения и выключения системы зажигания. Как использовать замок зажигания Калина?

Как снять замок зажигания: советы профессионалов

Выключатель зажигания Калина (изображение № 1) иногда приходится снимать с автомобиля по разным причинам. На Ладе Калине основаниями этих действий могут быть: полный выход замка из строя, необходимость замены катушки АПС или контактной группы замка. Для выполнения нужен минимальный набор инструментов:

• зубило с хорошей заточкой;
• молоток;
• отвертка с плоским концом;
• пассатижи.

Работа выполняется в определенном порядке:

• нужно отсоединить минусовую клемму от аккумулятора;
• снять переключатели, стоящие под рулем;
• с помощью небольшого острого зубила и пассатижей отвернуть болты крепления механизма выключения Калины;
• снять с рулевой колонки освобожденную скобу и сам замок зажигания;
• отверткой поддеть фиксатор с проводами, идущими к катушке АПС, и отсоединить от блока;
• отключить колодку контактной группы от общего жгута проводов.

1. Кожух рулевой колонки снимается, если крестообразной отверткой отвернуть 7 саморезов: 2 с левой стороны, 2 с правой, 3 снизу. Затем нужно потянуть вниз рычаг регулировки и опустить колонку. Обе половинки кожуха легко снимутся.
2. Для снятия подрулевых переключателей достаточно сжать фиксаторы и вывести их из мест посадки.
3. Болты крепления замка Калины обычно бывают со срезанной во время закручивания головкой. Поэтому выкручивают их небольшим зубилом, нанося легкие удары по касательной. После того как болты сдвинутся с места, их можно отвернуть пассатижами небольшого размера. Заворачивать замок лучше болтами с внутренними шестигранными головками, которые можно купить в специализированных магазинах. Такие крепежные изделия имеют резьбу М6, длина болтов — 20 мм.
4. Для снятия замка зажигания нужно слегка потянуть жгут электрических проводов и освободить разъемы под кожухом.
5. Перед установкой замка на свое место нужно вставить в него ключ и перевести его в положение 1. Защелка блокировки руля при этом уйдет внутрь замка. После этого следует проверить работоспособность системы блокировки руля. Если все работает нормально, продолжить установку и крепление замка и проводов. В случае отсутствия фиксации рулевого вала после полного оборота рулевого колеса, необходимо отрегулировать положение установки замка зажигания на рулевой колонке так, чтобы защелка замка могла войти в паз, находящийся на валу.
6. Бывают ситуации, когда штатный ключ трудно вставляется в скважину замка. В таком случае можно брызнуть в отверстие для ключа жидкость WD-40 и несколько раз вставить и вытащить ключ. При отсутствии WD-40 можно воспользоваться полусинтетическим маслом, которого потребуется всего одна капля.

Правила пользования замком

Штатный замок зажигания автомобиля Лада Калина имеет 3 стандартных положения ключа зажигания.

1. Положение 0 — фиксированное. Ключ зажигания можно из этого положения вынуть. В этой позиции могут работать приборы наружного освещения, в том числе и противотуманные фары, освещающие дорогу впереди автомобиля. Работает система аварийной сигнализации, можно пользоваться дальним и ближним светом, включать аудиосистему.
2. Положение 1 — фиксированное. Ключ вынуть из этого положения невозможно. Зажигание включено. Электрическое питание подается в этом случае ко всем энергопотребителям автомобиля, за исключением стартера. Если оставить ключ надолго в этом положении, можно разрядить аккумуляторную батарею. Перед включением стартера рекомендуется несколько секунд выдержки ключа в этой позиции. За эти секунды электрический бензонасос создаст в топливной системе нужное давление, что значительно облегчит запуск двигателя, особенно холодного.
3. Положение 2 — включение стартера. Ключ в этом положении не фиксируется. Если его отпустить, он возвращается в положение 1.

В положении включения стартера нельзя держать ключ более 10 секунд. Если двигатель не запустился, нужно сделать перерыв 10-15 секунд и повторить попытку. При работающем двигателе нельзя удерживать ключ в этом положении. Во время движения машины Калина запрещается вынимать ключ из замка. Если сделать это, произойдут отказ рулевого управления вследствие блокировки рулевой колонки и резкое ухудшение функционирования тормозной системы.
