Замена радиатора печки ваз 2115

Замена радиатора печки ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115 своими руками

Так уж сложилось, что проверка радиатора печки должна проводиться в конце лета или осенью перед наступлением холодов. Никто не хочет мерзнуть в автомобиле в суровые зимние дни. Если владелец не позаботится об этом заранее, то, как правило, в осенне-зимний период неисправность радиатора печки сама вам напомнит о себе. Проблемы с радиатором печки ВАЗ встречаются не так редко, как хотелось бы.

Какие признаки неисправности радиатора печки?

Главным и самым основным признаком неисправности радиатора печки является течь тосола или воды. Внезапное появление охлаждающей жидкости под ногами водителя. Наверное, каждый водитель предпочел бы теплоту и комфорт в салоне своего автомобиля, особенно в зимний период, но если не позаботишься о замене радиатора печки ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115 заранее, то скорее придется немного помучаться.

«Переключаешь переключатель печки в режим «обогрева», а вместо теплого воздуха дует прохладный поток воздуха».

Для того, чтобы устранить неисправность радиатора печки много времени не потребуется, да и замена радиатора печки на автомобилях ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115 практически идентичная. Давайте рассмотрим более подробно, как ремонтировать систему отопления и как заменить радиатор печки ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115 самому.

Чтобы устранить неисправности системы отопления, давайте найдем причины неисправностей системы отопления

Причины неисправности системы отопления:

1. Течь тосола в салон автомобиля может возникать вследствие развития ржавчины на радиаторе печки, кране печки радиатора или повреждения металлического патрубка(чтобы установить причину подтеканий проведите визуальный осмотр). Если проблема течи тосола в металлическом патрубке или в кране печки радиатора, то вы отделаетесь обычной их заменой без разборки кожуха радиатора.
2. Если течь тосола возникает вследствие неисправности радиатора печки,то есть существует два способа устранения неисправности :

— если установлен медный радиатор, то найти такой радиатор будет сложно, соответственно замена медного радиатора проблематична, но можно провести ремонт медного радиатора, который состоит из следующих шагов : очистка, пайка, залудить. С этим вопросом вам поможет любой мастер по ремонту радиаторов печки.

— если установлен алюминиевый радиатор, то отремонтировать алюминиевый радиатор не получится, в этом случае проводится замена алюминиевого радиатора печки.

— при нарушении циркуляции охлаждающей жидкости в системе отопления проводят замену крана отопителя или проводят ремонт радиатора.

Как заменить радиатор печки на автомобиле ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115?

Инструменты для замены радиатора печки

— отвертки (обычная и крестовая) ;

— торцевые ключи на «7», «8», «10».

— рожковые ключи «7», «8», «10».

Как заменить радиатор печки ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115?

1. Слить охлаждающую жидкость с двигателя.
2. Снимаем хомуты с патрубков радиатора и шланги рис. 1 .
3. Открутить крепление резинового уплотнителя и снять его рис. 2,3.
4. Снять панель радиоприемника рис.4.
5. Отверткой или ключом откручиваем крепеж троса привода крана отопителя и снимаем трос крана рис.5.
6. Снять пружинные скобы кожуха вентилятора рис.6.
7. Отводим кожух в сторону.
8. Достаем радиатор печки из кожуха.
9. Вытягиваем радиатор печки из кожуха рис.7 .

Внимательно осмотрите радиатор на дефекты и повреждения, осмотрите трубки и кран печки на наличие следов течи и коррозии. Проверьте исправность ручки крана печки. Если вы производите замену радиатора печки не забудьте поставить новые прокладки, обильно смазав их силиконом (герметиком). Все соединения трубок смазываем герметиком. Сборка проводится в обратной последовательности. После сборки залейте тосол в радиатор и проверьте нет ли течи из соединений шлангов и патрубков.

Советы по покупке и замене патрубков на ВАЗ2115

Как и на любом автомобиле возникает момент, что появляется необходимость замены патрубков системы вентиляции и отопления салона автомобиля. Неисправность возникает по разным причинам. Патрубки получают трещины из-за частых перемен температуры. Иногда попадание масел и бензина тоже приводит к неисправности. Обычно под хомутами крепления образуются трещины и дырки в патрубках. При некачественных патрубках, резкое повышение давления в системе охлаждения (ДВС) двигателя автомобиля тоже приводит к неисправности патрубков.

Совет по экономии

Возникает необходимость замены патрубков новыми. Не стоит тратиться на новые патрубки, выпускаемые именно на систему охлаждения и вентиляции ВАЗ2115. Через год они потрескаются, порвутся. Лучше купить шланг отопителя от автомобиля газель диаметром 16мм. Шланга длиной 3 метра будет достаточно. По наружному диаметру шланга покупают хомуты для крепления на штуцерах.

Для замены неисправных патрубков машину ставят на эстакаду, на смотровую яму. Двигатель автомобиля должен остывать хотя бы в течение часа.

Устройство системы охлаждения

При работе мотора выделяется много тепла для отвода, которого служит охлаждающая система автомобиля, состоящая из таких узлов:

• 1 — Радиатор печки.
• 2, 3 — Отводной, подводной патрубки отопителя.
• 4 — Шланг помпы.
• 5 — Патрубок, идущий от расширительного бачка.
• 6, 12 — Пароотводящие шланги.
• 7 — Крышка бачка.
• 8 — Бачок расширительный.
• 9 — Термостат.
• 10, 19 — Отводящие патрубки.
• 11, 13 — Подводящие патрубки.
• 14 — Охлаждающий радиатор.
• 15 — Сливная пробка радиатора.
• 16 — Вентилятор обдува радиатора.
• 17 — Помпа

Нужно слить охлаждающую жидкость из системы. Открывают крышку расширительного бачка. Снимают боковушки панели приборов в кабине. Открывают кран подачи жидкости на радиатор печи. Сливают охлаждающую жидкость в емкость 10 литров, ослабив затяжной хомут подачи жидкости на радиатор печи, и отсоединив сам патрубок. При этом нужно быть осторожным, чтоб охлаждающая жидкость не попала в глаза. Направляют конец патрубка в емкость, так как жидкость с емкости, после замены патрубков, нужно будет залить обратно в систему охлаждения. Для удобства работы снимают воздушный фильтр.

Снимают сначала наружные патрубки, затем патрубки с радиатора печи в кабине. По размеру патрубков отрезают шланг отопителя. Для удобства насаживания на штуцера, слегка смазывают поверхность штуцеров солидолом, либо литолом. Сначала насаживают шланг на штуцера радиатора печи, затем на трубки крана, предварительно не забыв поставить хомуты на шланг. Хомутами закрепляют шланг на штуцерах и трубках. Те же самые действия выполняются на трубках и штуцерах снаружи. После сборки, проверяют надежность затяжки хомутов крепления шланга на трубках и штуцерах.

Заливают охлаждающую жидкость в расширительный бачок, только до максимальной метки, ставят на место воздушный фильтр. Крышку расширительного бачка закрывают. Заводят автомобиль, прогревают до срабатывания вентилятора охлаждения. Смотрят, нет ли утечек охлаждающей жидкости с системы охлаждения. При правильном ремонте, не бывает утечек. При необходимости добавляют охлаждающую жидкость в бачок, до достижения среднего уровня между метками минимальный и максимальный.

В чем плюсы заказа патрубков и других автозапчастей через интернет?.

В первую очередь хотелось бы отметить, насколько удобно сидеть на диване дома и выбирать нужные автозапчасти для машины. При этом не имеет значения, какая на улице в этот момент погода. Кроме этого, при помощи интернета реально купить детали для авто и на работе. Все объясняется тем, что для заказа товаров в онлайн-режиме не требуется много времени. Несколько кликов мышкой и продукция из виртуального автомагазина будет заказана, останется лишь дождаться ее доставки.

Нет никакой разницы, какая марка и модель автомобиля. Для всех машин в интернете есть автозапчасти. Такая покупка выгодна для тех, кто ценит свое время. При необходимости всегда возможно заказать автодетали из любого города. Об их доставке переживать не стоит, ведь этим занимается курьерская служба. Обычно товар привозится покупателю в кротчайшие сроки.

В завершение осталось лишь уточнить, что стоимость на детали в виртуальных магазинах доступная. По этому поводу автовладельцу не придется переживать. При осуществлении покупки таким способом у него появится возможность сэкономить.

Алгоритм замены радиатора ВАЗ 2115

Если двигатель сильно перегревается, потребуется капитальный ремонт и большие денежные вливания. Чтоб это предотвратить, нужно отслеживать уровень ОЖ, правильную работу термостата, состояние радиатора охлаждения двигателя. Мокрые следы или пробоина радиатора, утечка ОЖ или скопление жидкости при длительной стоянке требуют немедленного ремонта радиатора двигателя. Можно попробовать запаять радиатор, если трещина невелика. Помимо трещин и дыр к утечке могут привести плохие соединения и ослабленные хомуты. Если дело не в этом, а ремонт финансово невыгоден, нужна будет замена радиатора.

Стоит ознакомиться:

Заменять радиатор можно в СТО либо самостоятельно.

Пошаговая инструкция по снятию и установке печки

Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.

Отопитель ВАЗ 2114 оснащён воздуховодами, соплами вентиляции и рычажками регулирования тёплого потока воздуха

Инструмент и расходные материалы

Для работы понадобятся следующие инструменты:

• крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт);
• набор гаечных ключей;
• ёмкость и шланг резиновый для слива охлаждающей жидкости;
• ветошь, кусок клеёнки.

Порядок действий при замене

Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:

Сначала слейте тосол на холодном двигателе.
Затем открутите саморез, находящийся за пластмассовый заглушкой.

Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.

Открутите два верхних и два нижних самореза крепления щитка приборов.

Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.

Вытащите штеккер из гнезда прикуривателя.

Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.

С обеих сторон выверните саморезы крепления пластмассовой консоли.

Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.

Отсоедините консоль от панели.

На консоли отсоедините клеммы с кнопок включения света, обогрева заднего стекла, противотуманных фонарей и др

Обязательно пометьте их маркёром или насечками в порядке расположения.
Отсоедините консоль от панели.

Отсоедините колодку подсветки пепельницы.

Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль.

Аккуратно снимите консоль и отложите её в сторону.

Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.

Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.

Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.

Вытащите из-под консоли электронный блок управления.

Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».

На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.

Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя.
Снимите резиновые трубки с патрубков теплообменника.
Слейте охлаждающую жидкость из радиатора в подготовленную ёмкость.

Извлеките радиатор отопителя из гнезда.
Установите новый радиатор, выполнив все операции в обратном порядке.

Для того чтобы в системе охлаждения не образовалась воздушная пробка, следует снять шланг с дроссельного узла, предварительно ослабив хомут. Тосол заливайте в расширительный бачок тонкой струйкой

Одновременно следите за концом отсоединённого шланга — как только из него потечёт жидкость, поставьте его на место и закрутите хомут.

Видео: замена радиатора печки ВАЗ 2114

https://youtube.com/watch?v=JYC8ijuYJdg

В процессе эксплуатации автомобиля встречаются ситуации, которые любой автолюбитель может разрешить самостоятельно. Замена радиатора печки относится именно к такому типу операций. Как видно из статьи, сделать это своими руками довольно просто. Главное, чтобы после снятия и установки радиатора у вас не оставалось лишних деталей, а все саморезы и хомуты были плотно затянуты. Удачи на дорогах!

Меняем без снятия панели

Но какой бы метод не использовался, сначала придется сливать охлаждающую жидкость из системы. Поэтому заранее придется припасти антифриз в нужном количестве.

Первым разберем метод замены без снятия панели. Как уже упоминалось, для этого придется в некоторых местах делать разрезы.

Для выполнения работ потребуется:

• Набор отверток разной длины;
• Полотно ножовки по металлу;
• Плоская емкость для слива остатков ОЖ с радиатора;
• Ветоши.

Подготовив все и слив ОЖ с системы охлаждения, можно приступать к работам:

1. Демонтируем из панели вещевой бокс (бардачок), для чего необходимо выкрутить 6 винтов его крепления;
2. Снимаем боковые накладки на центральной консоли;
3. Полотном по металлу делаем необходимые разрезы: Первый разрез – вертикальный , делаем на внутренней стенке панели возле центральной консоли (за металлической планкой бардачка). Причем здесь придется делать два разреза.
   Второй разрез – горизонтальный , проходит в верхней части по задней стенке проема под бардачок.

   Третий – тоже вертикальный , но не сквозной. Делается он справа на задней стенке нижней вещевой полки панели;

4. После всех разрезов часть панели вместе со стенкой можно отогнуть вниз, что обеспечит доступ к радиатору. Отгибаем эту часть и фиксируем;
5. Откручиваем ближний кронштейн крепления троса управления заслонкой системы обогрева и отводим трос в сторону;
6. Послабляем хомуты патрубков подачи ОЖ на радиатор. При этом следует под места соединения подставить подготовленную емкость, поскольку из теплообменника будет вытекать жидкость. Снимаем патрубки;
7. Откручиваем три винта крепления радиатора, извлекаем его и сразу же осматриваем.

После проводим замену теплообменника, фиксируем его в посадочном месте, подсоединяем к нему патрубки и зажимаем хомутами. Чтобы патрубки насаживались легко, смажьте их мылом.

На этом этапе работ следует заполнить систему охлаждения жидкостью и прогнать ее для удаления воздушных пробок.

Далее остается удостовериться, что места соединения патрубков с радиатором не подтекают, а заслонка и краник подключены без ошибок.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Выбор марки масла для Лады Веста 1,6 л

После этого остается вернуть на место отрезанную часть панели и зафиксировать. Для этого можно воспользоваться саморезами и пластинками.

Главное, провести фиксацию в нескольких местах, чтобы в дальнейшем отрезанная часть не дребезжала при движении. Воспользуйтесь герметиком или силиконом.

Этот метод удобен тем, что при повторной замене радиатора (что вполне возможно), все работы провести будет очень просто – всего-то нужно снять вещевой бокс и отвернуть несколько саморезов.

К тому же, все разрезы делаются в таких местах, что после сборки панели и установки бардачка их заметно не будет.

Увеличиваем работоспособность печки

Загрязнение радиатора — это не единственная проблема, которая может препятствовать нормальному функционированию автомобильного отопителя. Кроме чистого радиатора, который, как было рассмотрено выше, можно промыть без снятия, стоит позаботиться о промывке шлангов, работающих в печке. Плохо подаваемая по ним жидкость будет затормаживать процесс отопления салона и охлаждения силового агрегата. Нужно помнить ещё о некоторых моментах, способствующих увеличению работоспособности печки:

• О замене антифриза лучшей жидкостью.
• О своевременном обращении на СТО для диагностики системы охлаждения.
• О промывке воздуховодов для удаления накопленной пыли.
• О продувке отопителя на максимальных оборотах вентилятора.

Несмотря на то что все рекомендации выполнить довольно просто, немногие обращают на них должное внимание. Однако, последовав им, можно значительно увеличить работоспособность отопительного оборудования

Иногда случается, что все проведённые мероприятия не улучшили функционирования системы, возможно, возникли неисправности в самом отопительном приборе — в печке. Если такая проблема возникла резко, следует обратиться к специалистам. Лучше поехать на проверенный сервис, где профессиональные мастера смогут определить состояние автомобиля и провести своевременные работы, что позволит в дальнейшем продлить жизнь машине.

Замена радиатора отопителя ВАЗ 2115

Зима приближается с каждым днем, ночи все прохладнее, а прогревать авто по утрам приходится все дольше — типичные для осени «симптомы». Кроме того, осень — это пора подготовки автомобиля к зимним «испытаниям», время, когда все автомобилисты переобуваются в зимнее, заливают незамерзайку и проверяют работу печки.

Сегодня я постараюсь подробно рассказать о том, как заменить радиатор отопителя салона ВАЗ 2115 своими руками. Причиной замены стали постоянные подтеки.

Самостоятельная замена радиатора печки ВАЗ 2115, несмотря на идентичность моделей, у каждого происходит по разному. Есть несколько способов как заменить радиатор печки своими руками, сегодня я поделюсь своим опытом, возможно и он кому-то пригодится.

Некоторые автомобилисты, для того чтобы поменять радиатор печки полностью снимают панель (это, кстати, считается самым сложным и самым правильным способом), кто-то умудряется вообще не снимать ничего, у меня получилось что-то промежуточное, то есть я разобрал частично. Кроме того, есть способы позволяющие не сливать охлаждающую жидкость (ОЖ), используя специальные заглушки для патрубков, но я для себя решил, что лучше лишний раз принять душ, нежели «загадить» ОЖ весь салон.

Замена радиатора печки ВАЗ 2115 своими руками

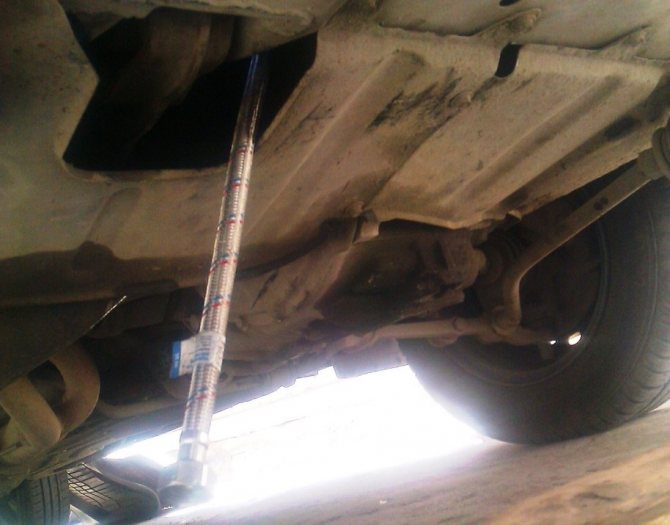

1. Первым делом слейте ОЖ. Для этого используйте шланг, вкрутите его в вместо заглушки в двигатель, открутите заливную крышку расширительного бачка для того чтобы устранить вакуум и позволить жидкости вытечь.

2. Далее открутите необходимые крепежные винты и демонтируйте бардачок и боковые панели.

3. Не забудьте открутить два крепежных винта с обеих сторон, которыми панель крепится к полу.

4. Теперь можно открутить винты крепления тросиков с обеих сторон, со стороны водителя винты также удерживают крышку радиатора, всех вместе — 3 шт. Работа усложнена тем, что их очень не удобно откручивать.

5. После того как все открутили, проверьте все еще раз, чтобы не осталось прикрученных мест, не забудьте также о двух саморезах, которые расположены возле пассажирской двери, а также о винтике закрытом заглушкой, в верхнем углу на панели с правой стороны.

6. Аккуратно потяните панель на себя, если чувствуете, что идет трудно, или что-то держит — опять внимательно проверьте где, что мешает. Снимите на всякий случай пластмассовые наконечники с регулировок печки и заслонки.

7. Подложите что-нибудь в образовавшуюся щель, я ничего не обнаружил под рукой, поэтому впихнул бутылку.

8. Открутите от радиатора два хомута, предварительно подставив какую-нибудь посуду, чтобы не испачкать салон автомобиля тосолом. Емкость найдите побольше, чтобы не пошло через верх. После того как все слито, тосол можно процедить через фильтр и использовать повторно.

9. После сливания тосола, и снятия хомутов, радиатор печки должен выйти, слегка задевая нижнюю часть панели.

10. Для того чтобы извлечь радиатор печки возможно понадобится помощник, который поможет приподнимать, а вам в это время придется приложить немало усилий, для того чтобы извлечь радиатор.

11. Теперь собственно сама замена радиатора печки ВАЗ 2115, берете новый радиатор и устанавливаете все в обратном порядке.

Возможно Вас заинтересует статья про замена термостата на ВАЗ 2115 своими руками.

Ваз 2115: замена радиатора отопителя своими руками

Для того чтобы заменить радиатор отопителя на ВАЗ-2115 с «евроторпедой», необходимо ее снять. Но возможен вариант замены радиатора отопителя без полного снятия панели приборов.

Итак, приступаем.

Отключаем минусовую клемму от аккумулятора. Сливаем охлаждающую жидкость. Для этого откручиваем сливную пробку на блоке цилиндров с помощью головки на «13».Пробка находится чуть ниже модуля зажигания. Иногда, в зависимости от конструкции модуля зажигания, его необходимо снять, т.к. он перекрывает доступ к пробке.

Чтобы потери охлаждающей жидкости свести к минимуму, под  двигатель ставим емкость для сбора жидкости и выкручиваем пробку. Также снимаем пробку с расширительного бачка, иначе в нем образуется разряжение, которое будет удерживать охлаждающую жидкость.

Для дальнейшей работы потребуются следующие инструменты:

• Отвертки – крестовая и с плоским жалом
• Набор головок, а точнее головки на «8» и «13»
• Ключик на «8»
• Зубило и молоток

Подготовили инструмент – приступаем к работе

1. Снимаем облицовочный кожух рулевого вала, отключаем кнопку «аварийки».
2. Выщелкиваем подрулевые переключатели  и, сняв с них разъемы, убираем в сторону.
3. Отключаем серый и черный провода от основы токосъемных колец  звукового сигнала, предварительно  запомнив, где какой, иначе сигнал может срабатывать от поворота руля.
4. Выкручиваем винты и снимаем боковые экраны консоли.
5. Открываем крышку, которая закрывает диагностический разъем и, выкрутив 2 винта, снимаем разъем со щитка панели приборов. Снимаем разъем  с прикуривателя и лампы подсветки пепельницы.
6. С блока управления отопителем снимаем ручку переключателя скоростей и ручки рычагов управления заслонками.
7. Снимаем магнитолу, раскрепляем и вытаскиваем «салазки» магнитолы (они будут мешать при снятии щитка панели приборов).
8. Выкрутив 7 винтов (один находится под декоративной заглушкой справа от блока кнопок), отсоединив разъемы от кнопок и блока БСК, снимаем щиток панели приборов.
9. Снимаем комбинацию приборов.
10. Откручиваем болты крепления центрального кронштейна  (верхние, к сожалению, на фото не видны) вот там то и пригодится ключик на «8». Вытаскиваем  кронштейн и, отсоединив разъем блока управления двигателем, убираем.
11. Раскрепляем блок управления отопителем и опускаем его вниз, насколько позволят троса управления заслонками.
12. Отмечаем с помощью маркера  положение, в котором находится рулевая колонка, чтобы при сборке поставить ее на то же место. С помощью зубила откручиваем 2 срезных болта, не срубаем, а именно откручиваем, ударами проворачиваем их против часовой стрелки. При сборке нужно поставить новые (в крайнем случае, можно поставить обычные, не срезные), но лучше поставить  те, какие предусмотрены конструкцией. Откручиваем 2 гайки на «13» и опускаем колонку на сидение.
13. Снимаем накладки передних стоек.
14. Ослабляем хомуты и снимаем патрубки с радиатора отопителя.  Необходимо  либо что-то подставить, либо подложить  хорошо впитывающий жидкость материал, так как  в радиаторе остается немного охлаждающей жидкости.
15. Далее откручиваем 5 винтов, которые  держат «Торпедо».  Два – в районе передних стоек, два – под ними снизу панели и один в нише рулевой колонки, справа от регулятора подсветки приборов.
16. Все, можно приступать к замене радиатора. Для  этого правую сторону панели приборов отводим в сторону. Откручиваем 3 самореза, крепящие радиатор к корпусу отопителя. Еще один держит трос управления заслонкой, его также выкручиваем, освобождаем трос. Вытаскиваем радиатор из корпуса отопителя.
17. При необходимости  очищаем внутреннюю часть отопителя  через открывшееся отверстие (обычно пух и сухие листья).
18. Ставим новый радиатор и собираем в обратной последовательности.
19. Нюансы сборки.
20. При сборке следите за тем, чтобы уплотнитель панели приборов со стороны лобового стекла находился на своем месте. Промежуточный корпус центрального сопла стоял там, где ему положено без перекосов. Проводка  должна проходить через те же проемы, что и до разборки, иначе придется начинать сборку с начала.
21. После сборки закручиваем сливную пробку.  Заливаем охлаждающую жидкость, новую или старую, предварительно пропустив ее через  мелкозернистое сито. Для очистки очень хорошо использовать  воронку для фильтрации краски (продается там же, где автокраски).
22. Прогреваем машину до срабатывания вентилятора радиатора. Проверяем соединения на наличие протечек. Проверяем работу отопителя, заслонок. Проверяем работу электрооборудования панели приборов.
23. На этом замена радиатора отопителя завершена.

Источники

Порядок выполнения работ

Помните, что цена работы по замене радиатора печки ВАЗ 2114 зависит только от вас! Прежде всего, отнеситесь к покупке нового радиатора со всей ответственностью.

Замена радиатора печки ВАЗ 2114 начинается с подготовки инструмента. Знающие люди советуют смазать руки кремом или работать в перчатках. Будет меньше порезов. По завершении работ легче очистить руки от грязи.

Для слива ОЖ (охлаждающей жидкости) заверните шланг в отверстие заглушки силового агрегата, и тосол пойдёт в ёмкость, которую необходимо предварительно подставить.

Шланг от смесителя вставляем непосредственно в отверстие слива движка. На втором этапе снимем бардачок и боковушки панели. Необходимо открутить все болтики и шурупы, попавшие в поле зрения.

Бардачок, который вы снимете, состоит из 3 частей. Если процесс не пошёл в нужном направлении, возможно, вы забыли или не увидели два крепления в виде болтов на передней панели. Они удерживают конструкцию, прижимая её к полу. Посмотрите на фотографию.Видите, крепление находится внизу ЭБУ (электронного блока управления).

Откручиваем попеременно с левой и правой стороны крепления, удерживающие тросики.

Теперь можно сделать перерыв, осмотреться и проверить, все ли удерживающие элементы сняты

Обратите внимание на два самореза находящиеся ближе к двери переднего пассажира. Ещё один в верхней правой части панели

Он спрятан за заглушкой.

Видео о замене радиатора печки ВАЗ 2114 можно посмотреть здесь.

Если процесс идёт туго необходимо убедиться, что все крепежи сняты и откручены. Как подстрахованный вариант можно снять с печки и заслонки регулировочные наконечники. Для удобства отжима конструкции можно использовать любые предметы. Просто и надёжно, как видите.

Перед тем как откручивать два хомутика крепящихся на радиаторе, не забудьте поставить ёмкость под тосол. Иначе весь салон будет в нём!

Приёмную тару под тосол выбирайте плоской конфигурации и объёмной, чтобы несколько раз не бегать выливать техническую жидкость.

В целях экономии рабочую жидкость можно сливать в заранее подготовленную тару. В данном случае в канистру.

Замена патрубков радиатора ВАЗ 2114 обязательна, говорят одни. Другие утверждают, что острой необходимости в этом нет. Можно снимать патрубок или отжать его, как показано на фото, и тосол польётся самотёком.

Когда слита рабочая жидкость и хомуты сняты радиатор демонтировать самостоятельно трудно. Он упирается в нижний край панели. Нужен ещё один помощник.

Даже используя подручные средства, ничего не получится. Только потратите время, силы и нервы, поверьте.

Справиться вдвоём проще, быстрее – это факт! Установка нового радиатора происходит в обратном порядке. Кстати, замена радиатора печки ВАЗ 2115, ВАЗ 2113 выполняется аналогичным образом.

Чем промывать соты теплообменника?

Для удаления отложений и грязи из радиатора салонного отопителя допускается применение следующих химических составов:

• моющее средство для автомобилей, продающееся в специализированных магазинах (например, от бренда «Маннол»);
• пищевая лимонная кислота;
• бытовые реагенты, предназначенные для прочистки канализационных труб;
• раствор соды каустической.

Радиатор, сделанный из меди, допускается промывать всеми перечисленными средствами. Единственное предостережение: внимательно изучите инструкцию бытового реагента и убедитесь, что жидкость не повредит резиновым шлангам и пластиковым деталям. При сильном засорении лучше приобрести два химиката – на кислотной и щелочной основе.

Поскольку алюминиевый радиатор печки плохо переносит контакт со щелочью, стоит приобрести лимонную кислоту либо заводское автомобильное средство, предназначенное для подобных теплообменников. В крайнем случае кратковременно используйте слабые щелочные растворы с последующей тщательной промывкой дистиллятом.

Особенности обратной сборки

Специализированный инструмент для работ по замене радиатора печки на ВАЗ 2114 своими руками не требуется, автовладельцу достаточно иметь:

• стандартный набор рожково-накидных ключей;
• набор отверток, желательно компактного размера;
• торцевой ключ 24 мм;
• емкость для слива антифриза.

1) Машина загоняется на смотровую яму, снимается защита картера. На остывшем моторе откручивается сливная пробка системы охлаждения, через которую сливается вся жидкость в заранее подставленную емкость, после чего пробка закручивается обратно.

2) Перебираемся в салон автомобиля и вынимаем бардачок, предварительно открутив 6 саморезов его крепежа, далее в верхней правой части передней панели вынимается заглушка, под которой находится саморез, его откручиваем. Снимаем правую крышку центральной консоли, которая фиксируется на 6 винтах.

3) Переходим на водительское место. Открутив два винта сверху и два снизу, снимается щиток приборов. Приступаем к демонтажу кожуха рулевой колонки, удерживающийся шестью винтами (три вверху и три внизу). Откручиваем крепеж левой крышки центральной консоли (6 саморезов).

4) Из центральной консоли вынимается магнитола, от нее отстегиваются все разъемы электропитания, снимаются декоративные накладки с рычагов управления воздушного потока и режима работы вентилятора отопителя, далее выкручиваем крепеж самой консоли (по два винта с каждой стороны) и демонтируем ее.

5) Выкручиваем четыре самореза (по два с каждой стороны) крепления торпедо автомобиля, после чего приподнимается правая сторона торпедо и фиксируется в данном положении. Закончив с фиксацией торпедо, получаем доступ к крепежу радиатора отопителя и двум его патрубкам, которые снимаем и достаем сам радиатор, предварительно постелив на пол пассажирского места какую-нибудь ветошь, это поможет при вытекании из него остаток охлаждающей жидкости.

6) Вместо старого, устанавливаем на место новый, присоединяем к нему новые патрубки, предварительно наносим на их посадочные места герметик и фиксируем их хомутами. Дальнейший монтаж торпедо и центральной консоли осуществляем в обратном порядке, после чего заполняем систему охлаждения антифризом, далее заводится двигатель машины и внимательно осматривается система отопление на предмет утечек жидкости.

Во время обратной сборки автомобиля после замены радиатора отопителя обратите внимание на следующие нюансы:

Обратите внимание на уплотнитель в области лобового стекла – он должен быть на своем месте.
Корпус центрального сопла должен быть на собственном месте без отклонений.
Проводку располагайте в тех же проемах, где она была до разборки, чтобы не делать лишнюю работу по несколько раз.

Как только сборка завершена, закрутите сливную пробку и залейте новый тосол. Можно использовать и старый, но лучше воспользоваться уже новым расходником. После завершения всех этих работ заведите машину, пока не начнет свою работу вентилятор радиатора.

После этого проверьте все соединения на предмет подтеков. Удостоверьтесь в том, что отопитель и заслонки работают так, как нужно.

Завершающим шагом идет проверка на правильную работу электрооборудования приборной панели.

Ремонт вентилятора печки ВАЗ 2113—2115

Почему перестаёт работать моторчик отопителя. На то есть свои причины, и их несколько. Однако чаще всего поводом для неисправности становится засорение. Пыль проникает повсюду, в том числе и внутрь механизма.

Чистка вентилятора печки в некоторых случаях помогает наладить работу механизма

Причины и признаки выхода из строя моторчика отопителя

С наступлением холодного времени корректная и бесперебойная работа отопителя приобретает большую актуальность. Но по закону подлости именно в это время и наблюдаются частые проблемы, имеющие свои причины:

1. Выходит из строя предохранительный элемент, призванный следить не только за отопителем вместе с его компонентами, но и за подсветкой вещевого ящика, моторчиком омывателя оптики и т. д. Это 30-амперный предохранитель расположен в специальном блоке и помечен номером F7. Как правило, поводом для его перегорания становится короткое замыкание. Сгоревший элемент надо просто заменить.

Предохранитель F7 в монтажном блоке ВАЗ 2113

Радиатор печки ВАЗ 2115 портится по причине образования накипи

Добавочный резистор печки при неисправности надо заменить

Как снять вентилятор

Моторчик печки ВАЗ 2113—2115 извлекается следующим образом:

1. Предварительно снимается боковая крышка торпедо со стороны педалей.

Боковая крышка обшивки снимается в целях облегчения процесса снятия вентилятора

Штекер «плюсового» провода соединяет вентилятор с электрикой автомобиля

«Минусовой» провод вентилятора соединён с болтом крепления на кузове

После этого надо перевести работы в подкапотное пространство:

1. Выкрутить защитный чехол, скрывающий моторчик.
2. Затем извлечь удерживающие его винты.

Фиксаторы вентилятора просто выворачиваются отвёрткой

Верхняя накладка вентилятора снимается на месте для того, чтобы упростить извлечение моторчика

Видео: как демонтировать моторчик печки на ВАЗ 2115

Как проводится замена

Перед непосредственной заменой моторчик рекомендуется проверить, ведь он может оказаться нерабочим:

1. Установить вентилятор на ровной поверхности.
2. Соединить провода с клеммами аккумулятора.

Неисправный элемент не будет вращаться вообще или делать это промежутками, слабо и шумно. Перед работой надо не забыть также тщательно вычистить весь мусор из ниши, куда будет ставиться новый моторчик. Процедура замены у опытного автомобилиста не занимает больше 40 минут. Достаточно иметь при себе отвёртку, гаечные ключи и новый вентилятор. Мероприятие выполняется обратно процессу снятия. Клеммы проводки надо фиксировать хорошенько, чтобы они не ослабли во время передвижения машины.

Где находится реле печки ВАЗ 2113—2115

Не все автомобилисты, решившие проводить ремонт и замену самостоятельно, могут быстро отыскать неисправность печки. Реле отвечает за достаточный обогрев салона, поэтому неисправность моторчика может быть связана именно с ним.

Часто этот элемент просто изнашивается. Это не ремонтируемая деталь, она требует только замены

Поэтому важно знать, где расположено реле, чтобы своевременно заменить своими руками. Элемент находится на центральной консоли под панелью приборов, часто в монтажном блоке, рядом с предохранителем

Реле отопителя ВАЗ 2113—2115 находится возле предохранителей

Моторчик печки является важным и обязательным элементом системы отопления автомобиля. Периодический уход и своевременная замена неисправной детали помогут всегда держать салон машины в теплоте.
