Установка противотуманных фар своими руками

В процессе установки противотуманных фар придется осуществить несколько этапов:

• установка фар в бампер,
• протяжка проводов,
• подключение реле и предохранителя,
• монтаж кнопки или замена ручки переключения поворотов и света фар.

Каждая модель автомобиля имеет свои особенности, поэтому заранее необходимо выяснить нюансы подключения ПТФ на автомобильных форумах или у коллег с аналогичными машинами. Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Установка противотуманных фар в передний бампер

Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Облегчить задачу поможет смотровая яма или подъемник. Вот несколько простых советов, которые облегчат установку ПТФ в передний бампер:

1. Предварительно нужно подготовить место, куда снятый бампер можно будет положить.
2. Не нужно спешить и сильно дергать бампер, иначе пластик может треснуть.
3. Когда бампер будет снят, необходимо аккуратно вырезать отверстия в соответствующих местах под установку противотуманных фар. Лучше делать эту операцию, начиная с малого отверстия, постепенно подгоняя его под размер каждой фары (так удастся избежать образования щелей, через которые в ПТФ будет в дальнейшем проникать влага и пыль).
4. К некоторым противотуманкам продаются специальные декоративные заглушки, которые подбираются по модели автомобиля и даже по цвету бампера. При наличии таких заглушек, процесс подгонки отверстий в бампере под противотуманные фары намного упрощается.
5. Далее останется прикрутить к бамперу крепления, а затем с их помощью закрепить и сами фары.

Когда обе противотуманки будут установлены на места, после монтажа бампера на автомобиль, к ним подключаются разъемы проводов питания.

Протяжка проводки для подключения ПТФ

От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Для этого понадобится несколько проводов длиной от 20 см до 1,5 м (в зависимости от схемы подключения и особенностей конкретного автомобиля).

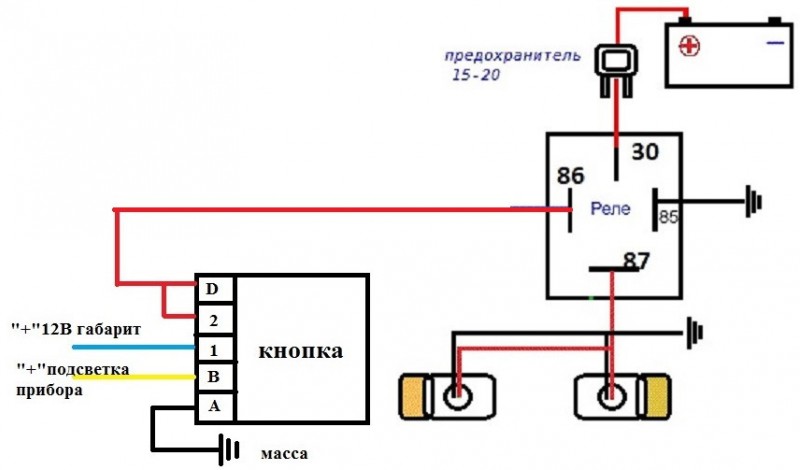

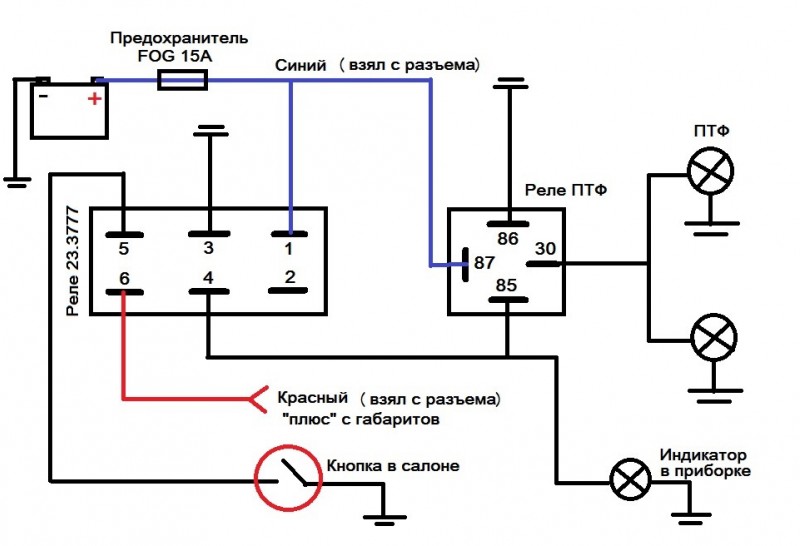

Смысл подключения достаточно простой: выключатель должен включить реле, которое в свою очередь замкнет цепь питания и подаст напряжение на противотуманки. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто ().

На машинах, имеющих заводскую подготовку для подключения ПТФ все намного проще. В ином случае, проводку придется проложить самостоятельно.

• Плюсовые контакты каждой фары соединяются между собой, а затем одним общим проводом подключаются к соответствующему реле цепи питания, согласно схемы подключения ПТФ.
• Минусовой контакт каждой противотуманной фары соединяется с кузовом или шасси автомобиля. Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи.
• Все дополнительные провода лучше зафиксировать к элементам кузова или другой проводке пластиковыми хомутами или изолентой.

Ну а вставить в соответствующее посадочное гнездо реле и предохранитель большого труда не составит.

Монтаж выключателя противотуманных фар

В зависимости от модели автомобиля противотуманные фары могут включаться отдельной кнопкой в блоке управления включением-выключением света автомобиля или же ручкой включения указателей поворотов и фар.

В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар

При выполнении этой работы важно подобрать все крепежные элементы кожухов и панелей, тогда демонтаж не принесет дополнительных проблем со сломанными пластиковыми деталями

После выполнения всех этапов установки ПТФ остается проверить последовательность подключения, надежность крепежа соединений, присоединить минусовую клемму к аккумулятору и выполнить пробное включение противотумнок. Если включение и выключение противотуманных фар происходит в штатном режиме, необходимо провести точную регулировку светового потока по высоте (). В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.

Какой цвет противотуманных фар лучше установить

С тем, где должны находиться ПТФ и как их регулировать, мы разобрались. Но цвет свечения лампочек тоже играет немаловажную роль в получении эффективного освещения дороги в туман.

Ниже представлена цветовая схема, соответствующая цвету свечения противотуманных. Температура указана в Кельвинах, обычно эти значения пишутся на коробках. Это даст вам представления, каким цветом будет светить ПТФ вашего автомобиля. Кстати сказать, от этого зависит эффективность противотуманки в туман и размер штрафа при встрече с сотрудником ГИБДД.

Научно доказано, что определенный цветовой спектр, излучаемый фарой, влияет на способность отражаться от мелких капель воды, конденсирующихся во влажном воздухе. Чем ярче, тем больше света будет отражено, тем хуже видимость в туман.

Эти значения оптимальные с точки зрения эффективности ПТФ в плохих погодных условиях. Чем будут выше эти цифры, тем плотнее будет «пелена» перед вашим автомобилем на туманной дороге. Кроме этого, по ПДД запрещена установка ярких ламп в фары, которые, при неправильной регулировке, будут сильно слепить встречный поток. Они будут расценены, как ксеноновые, а это штраф.
