Замена подшипника передней ступицы нива шевроле видео

Содержание:

Замена подшипника на снятом валу
Порядок замены подшипника передней ступицы
- Процесс замены переднего ступичного подшипника
Конструкция передней ступицы на Нива Шевроле
- Когда необходимо менять ступичный подшипника
  - Как диагностировать поломку ступицы
  - Признаки неисправности
Recommendations
- Comments 43
Что нужно знать о признаках износа подшипника
Особенности конструкции
Как выбрать подшипник?
Как снять ступичный подшипник на ниве
- Симптомы и выявление изношенного ступичного подшипника
Какие лучше выбрать для Шеви Нивы?

Замена подшипника на снятом валу

Конструкция стопорного кольца не позволяет просто так снять его. Он устанавливается с термонатягом, поэтому повторное использование и разбор без нарушения целостности невозможен:

Болгаркой разрезаем старую шайбу, можно вместе с обоймой подшипника. Лучше всего надрезать кольцо, а окончательно удалить при помощи зубила и молотка. Так минимален риск повреждения полуоси.
Очищаем посадочное место от остатков смазки, ржавчины и грязи.
Полуось устанавливаем вертикально на ровную поверхность. Шарикоподшипник запрессовываем легкими постукиваниями до его соприкосновения с буртиком. Вращение внутренней обоймы относительно оси не допускается.
Теперь устанавливаем стопорную шайбу на место. В холодном состоянии она не должна садиться на полуось. Для придания ей пластичности нам потребуется любая горелка или печь. Нагревать нужно до 250 градусов или цвета побежалости (темно-красный). Быстро берем нагретое кольцо плоскогубцами, помещаем на место и энергичными ударами молотка добиваемся совмещением с обоймой подшипника.
Даем деталям остыть, проверяем легкость вращения.
Устанавливаем сальник на место. Собираем полуось на место в обратной последовательности. Проверяем уровень масла в редукторе.

Порядок замены подшипника передней ступицы

Самостоятельная замена подшипника передней ступицы: когда необходима

Владельцу Шеви Нивы потребуется обзавестись несколькими видами инструментов, среди которых:

Пресс;
Подходящая разновидность смазки;
Съёмник;
Съёмник стопорящих колец;
Оправка для запрессовки;
Молоток;
Динамометрический ключ;
Шестигранная головка размером на 30;
Отвёртка с плоской поверхностью «минус»;
Гаечные ключи, имеющие типоразмер 17 и 19.

Процесс замены переднего ступичного подшипника

На первом шагу автомобиль располагают на ровной площадке. Лучше всего, если это будет подъемник или яма.

У колёсного диска требуется ослабить гайки и болты, обеспечивающие крепление. Вывешивание производится сначала для передней части.

Проводится замена ступичного подшипника Нивы Шевроле очень просто. Колесный диск вместе с крышкой ступичной гайки должны быть сняты.

На следующем этапе идёт установка противоположного колеса на свое место. Автомобиль опускается при помощи домкрата до тех пор, пока второе колесо не зацепится крепко за опору.

Главный совет – защититься от случайных проворачиваний.

Применяя увеличенный рычаг, нужно сорвать ступичную гайку. Далее идет повторное снятие колеса. Пользуясь домкратом, повторно выставляем Ниву в подвешенном положении, подходящем для ремонта.
Снятие суппорта тормозной системы – следующий этап. Применяя плоские отвёртки, разводят колодки тормозной системы, затем – выкручивают болты крепления планки. Суппорт и элемент подвески связываются друг с другом проволокой. Это обезопасит тормозной шланг и на него не будет действовать повышенная нагрузка. Также будет защищен нерегулируемый подшипник.
Далее снимается тормозной диск. Основное воздействие на него – аккуратное постукивание молотком. Хорошо, если инструмент будет резиновый молоток.
Затем из проушины у поворотного кулака выпрессовывают палец с рулевого наконечника. После отсоединения наконечник рекомендуется отвести и закрепить на некотором расстоянии, чтобы он не мешал.

Рекомендуется заранее делать специальную метку на поверхности двух сопрягаемых деталей. Тогда будет проще сохранять рекомендуемое положение.

Далее во время замены подшипников переходят к использованию ключа на 17. Главное – правильно извлечь из своего места болты, которыми амортизационная стойка и поворотная цапфа крепятся друг к другу. Два болта, которые соединяют кулак и шаровую опору, откручиваются при помощи другого ключа на 19.
Приводную полуось освобождают от ступичной гайки. Затем то же самое проделывают с упорной шайбой.
Пресс станет незаменимым помощником во время демонтажа ступицы из поворотного кулака. Если классического инструмента рядом не оказалось – можно использовать другие подручные варианты. Затем необходимо спрессовать деталь съёмником. Упор делается на предусмотренных для этого отверстиях.
Сразу несколько операций проводится с помощью подъемника: извлечение двух стопорящих колец из кулака и демонтаж подшипника. Малая шайба съемника упирается во внешнюю обойму, а бОльшая часть – в корпус цапфы.
Перед обратной сборкой очищают ступицу и поворотную шайбу. Следующий этап включает монтаж стопорного кольца снаружи. Предварительно для обработки используется подходящий вид смазки. Подшипник запрессовывается в кулак. Потом проводится монтаж внутреннего колеса, к которому присоединяют ступицу. Со ступичными подшипниками работают так же.

Главное во время завинчивания – проследить за отсутствием чрезмерных нагрузок. Иначе запчасть деформируется и раньше времени становится непригодной.

Ниже смотрите видео о том, как заменить передний ступичный подшипник на Ниве.

Конструкция передней ступицы на Нива Шевроле

Замена переднего подшипника ступицы ваз нива

Ступица на авто является элементом, который соединяет колесо и вал привода. В ней есть два подшипника, которые и снижают силу трения при вращении на валу.

Схема ступицы в сборе.

Такой зазор может со временем эксплуатации и при истирании деталей увеличиваться. В таком случае колёса начинают колебаться на осях, что и является причиной преждевременного износа резины. Чтобы исправить ситуацию, следует своевременно менять подшипники ступиц.

Ступица в сборе на поворотном кулаке

Когда необходимо менять ступичный подшипника

При таком лифтовании будет повышенна нагрузка на ступичные подшипники.

Выделяются две причины, которые могут свидетельствовать о том, что подшипники надо менять. Это:

Повышенный люфт колеса и стуки в районе ступицы.
Скрежет или гул в районе ступицы.

Как диагностировать поломку ступицы

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

гул во время поворота;
гул во время обычной езды на загруженном автомобиле;
гул при езде на пустом автомобиле;
постоянный гул, нарастающий во время поворотов;
сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Что могло послужить причиной поломки подшипника Нива Шевроле:

в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
случается, что различные загрязнения и влажность проникают вглубь подшипника;
это является причиной поломки в 18% случаев;
также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Признаки неисправности

Износ подшипника проявляется в виде следующих симптомов:

Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
Стук или потрескивания в передней части машины при движении;
Нагрев передних колес в районе оси.

При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

1. Греются ступицы

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

Это интересно: Впускной коллектор ВАЗ 2114: характеристики, самостоятельная замена прокладки

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Recommendations

Comments 43

Неисправности подшипника ступицы ваз 2107 и его замена

Подскажите, сами ступицы у вас на 22 шлица?

Вчера сделал также. Ступицы от МВН-а и по этой же схеме проточенные кулаки с остальным. Тапочки 32″ =). Что интересно, родные подшипники отбегали на таких колесах и 29″ и родных заводских ступицах почти 60к км. Регулировал ессно время от времени. Потом полез чота шрусы менять и увидел колотую внутреннюю обойму, ну дума, пора менять уже. Поменял на нормальный VBF. C тех пор меняю каждые три месяца =). Проблема похоже в паре ступица — внутренняя обойма. На заводе видимо горы ступиц и подшей и на конвейер допускают определенный зазор промеж них, остальное выбраковка на запчасти =). По идее, если ступица не померла еще от износа, берешь ее и идешь в магаз и начинаешь насаживать внутренние обоймы, пока не подберешь нормальную посадку. Тока кто даст это делать хз. Ну и тут что касается родных колес, то все сказанное выше нивелируется вылетом +58 и родным диаметром колеса. Када у тебя вылет 0 и 32″ тапка, даже малый зазор при резком ударе в колесо, легко ломает ролики и внутреннюю обойму. Что и произошло буквально два дня назад. Все это надоело и поехал переделывать по нормальному. После установки действительно расхлябанность исчезает и руль становится четче. Никакого гула натужного нет, теперь слышно как трудица вся трансмиссия =) Вощем для тапок 29″ + мастхэв, либо идти и подбирать зазоры на подшах.

Пока при ремонтах передней подвески все снималось и одевалось без проблем

Натыкается иногда что нельзя потом ступицу снять не повредив подшипник?(волгаавтопром и т.д.) как с этим делом в этой конструкции

ступицы КОРАМ вполне ничего по качеству, тоже понравились в магазине, и по размерам тоже, купил года 3 назад. но когда приехал домой и примерил на гранаты то был в шоке от зазора в шлицевой и вскоре продал. ибо ни какая подтяжка не спасёт от смещения в шлицах при знакопеременных нагрузках и дополнительного трансмиссионного люфта. потом купил ступицы от МВН там зазора в шлицах нет совсем, на а про качество коментарии излишни.

Ни чего себе, у меня с этим проблем не было, видимо итальяшки тоже не гнушаются продажей брака

Это дань моде не больше.Это как раптор или китайские чудо фары.Трата денег которые лишними не бывают.Но выбор тут за каждым.Как говорится в каждой избушке свои погремушки.

На мой взгляд не удачное сравнение, раптор и форы это не опорно двигательный аппарат автомобиля, который должен работать максимально безотказно как автомат «Калашникова»

какую херню сморозил

Что моё мнение не укладывается в твоё сознание.Внимательно ещё раз прочитай что написано.И будь любезен «замечательное воспитание»не показывай.

твое мнение не укладывается со здравым смыслом

Ты лучше хомуты и шланги проверь на своей «чудо печке».Здравый ты наш. На лепил там Эйнштейн!

печка работает отлично, в отличае от твоей головы

Что нужно знать о признаках износа подшипника

Поломка ступицы авто, как правило, является серьёзной проблемой, игнорировать ее не стоит.

Основными причинами выхода из строя ступицы являются:

небрежная езда по дорогам;
многократная перегруженность авто;
езда по песчаному грунту или «грязевые ванны»;
частое буксование автомобиля;
агрессивный стиль вождения с резким ускорением и торможением.

Эти причины могут оказать существенное негативное воздействие на корпус ступицы, внешнее или внутреннее кольцо подшипника. Также они являются источниками попадания внутрь механизма подшипника грязи, влаги и песка, из-за чего цапфа выходит из строя.

О выходе из строя подшипника ступицы на автомобиле «Нива-Шевроле» может свидетельствовать следующий перечень признаков:

появление вибраций при движении, отчетливо ощущаемых на руле или кузове в целом (необходимо принять меры по замене подшипника, поскольку возможен риск его заклинивания);
самопроизвольное изменение траектории при движении (возможно также при некорректной регулировке схода-развала);
специфический звук, проникающий внутрь салона (иногда сопровождается хрустом, вызванным смещением роликов подшипника);
неравномерный и интенсивный износ покрышек, обусловленный перекосом колес при вышедшем со строя подшипнике.

появление посторонних звуков – хруста, который слышно во время движения из салона. Этот звук издают шарики, которые перемещаются в разбитых стенках подшипника.
вибрация – предвестник заклинивания подшипника. Это очень важный признак, не заметить его довольно сложно, поскольку она ощущается по всему кузову, отдает в руль.
автомобиль немного тянет в сторону. Это может быть вызвано необходимостью произвести развал-схождение. Но так же отклонение от курса может быть связано с тем, что подшипник немного заклинивает и он стопорит колесо.

Появление даже одного из этих признаков требует немедленной проверки и при необходимости – замены ступичного подшипника Нива Шевроле. Эта работа довольно проста, поэтому может быть выполнена даже начинающим автолюбителем.

Есть два основных признака свидетельствующих о том что необходима замена:

В районе ступицы появился стук и люфт
Появился сильный гул и скрежет в районе ступицы

Чтобы произвести замену нежно проделать следующие действия:

Если это переднее колесо то снимается передняя ступица Нива Шевроле. Для этого автомобиль нужно установить на ровную площадку и поднять домкратом со стороны замены. Затем отсоединяем колодки с суппортом. Откручиваем гайку на оси. Снимаем все запчасти с колеса. Берем моток и отсоединяем ступицу от тормозного диска.

Извлекаем подшипник. Для этого снимаем пластину и сальник с внутренней стороны. Берем тески и молоток и вынимаем внутренний подшипник
Устанавливаем новый

Замену подшипников необходимо менять сразу с обоих сторон, и неважно задние это или передние колеса. Для того чтобы не повредить корпус запрессовку нужно проводить с помощью деревянной накладки и трубы.

Собираем узел обратно

Сборку нужно производить в обратном порядке.

Износ подшипника проявляется в виде следующих симптомов:

Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
Стук или потрескивания в передней части машины при движении;
Нагрев передних колес в районе оси.

1. Греются ступицы

Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

Особенности конструкции

Изделие представляет собой деталь сложной формы, вращающуюся на паре конических роликовых подшипников. Их внешний диаметр запрессован в поворотном кулаке. Стандартная комплектация Нивы Шевроле предусматривает наличие регулируемых ступиц. В нем зазор подшипников зависит от положения регулировочной гайки.

Последняя оснащена пояском для фиксации, предотвращающим самопроизвольное ослабление или затяжку резьбового соединения. Такой механизм требует регулировки во время технического обслуживания. Неправильно отрегулированный узел быстро изнашивается:

Чрезмерный момент затяжки затрудняет вращение колеса, ведет к перегреву и разрушению подшипников.
Ослабленная гайка становится причиной люфта и стука подшипников. Ударные нагрузки ускоряют износ металла роликов.

Полуось привода колес передает крутящий момент на ступицу благодаря наличию шлицов на внутренней стороне центрального отверстия.

Некоторые владельцы переоборудуют авто, самостоятельно оснащая их ступичными узлами. Это позволяет избежать поломки в виде сорванных шлицов. Однако такая доработка таит в себе недостаток. Прочность стандартной ступицы ниже, чем деталей раздаточного механизма. Поэтому она служит своеобразным «предохранителем» от перегрузки.

Конструкция крепления задних колес Нивы Шевроле радикально отличается от передней. Здесь не используются ступицы. Колесо крепится к фланцу полуоси, которая вращается в специальном подшипнике.

Передача крутящего момента от редуктора заднего моста к колесам выполняется через шлицевое соединение. Однако в этом случае шлицы нарезаны не в ступице, а в шестернях редуктора.

Такой зазор может со временем эксплуатации и при истирании деталей увеличиваться. В таком случае колёса начинают колебаться на осях, что и является причиной преждевременного износа резины . Чтобы исправить ситуацию, следует своевременно менять подшипники ступиц.

Ступица в сборе на поворотном кулаке

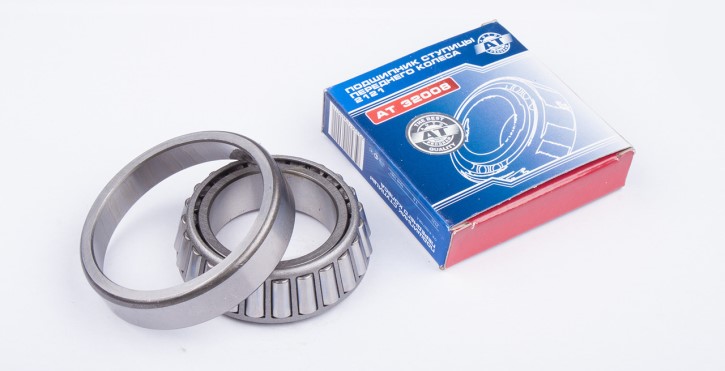

Как выбрать подшипник?

Переделка очень простая. При наличии знакомого токаря все работы легко делаются своими руками. Кроме того, можно купить уже готовый набор – подшипники с пыльниками, ступицы и поворотные кулаки.

на серии с сентября 2002 г. по октябрь 2003 г. стоит ступица на 22 шлица;
на остальных моделей установлен комплект на 24 шлица.

Если вы не хотите покупать целый комплект, можно обратиться к токарю, расточить ступицу и поворотный кулак под новые размеры. Для этого нужно купить подшипник, разобрать узел, промыть детали в бензине и отнести токарю для подгонки.

Для Шевроле Нива можно подобрать один из следующих вариантов подшипников Ивеко в зависимости от ширины ступицы автомобиля:

37 мм – такие же ступицы стоят на некоторых моделях Fiat и Opel, «Москвич» 2141;
50 мм – аналогичные параметры на узле BMW;
55 мм – классические размеры для Шевроле Нива, переделка узла не требуется;
57 мм – это «родные» подшипники полуосей заднего моста 2121.

Как снять ступичный подшипник на ниве

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

гул во время поворота;
гул во время обычной езды на загруженном автомобиле;
гул при езде на пустом автомобиле;
постоянный гул, нарастающий во время поворотов;
сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Что могло послужить причиной поломки подшипника Нива Шевроле:

в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
случается, что различные загрязнения и влажность проникают вглубь подшипника;
это является причиной поломки в 18% случаев;
также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Симптомы и выявление изношенного ступичного подшипника

Когда ресурс подшипника ступицы на исходе при езде отчетливо слышен гул, это основной признак. Если прислушаться, можно понять, с какой стороны исходит этот гул. При движении на низких скоростях он не слишком заметён, и его легко можно спутать с шумом от резины, но, с набором скорости гул возрастает, что напоминает полёт в самолёте. Ездить с гудящим подшипником нельзя, ведь в скором времени он может просто разломаться на части, а это предполагает массу других проблем.

Необходимые инструменты для работы

Домкрат и подпорки. Для замены переднего подшипника нужно поднимать оба колёса, иначе стабилизатор будет мешать, зажимая элементы подвески;
Ключ для откручивания колёсных гаек;
Плоская отвёртка. Чтобы снять защитный колпачок;
Головка на 27;
Бородок слесарный. Для расправления буртика ступичной гайки;
Молоток;
Гаечные ключи на 10, 17, 19 и 22;
Зубило и деревянная проставка. Чтобы при выбивании не повредить другие детали;
Тиски;
Отрезок трубы для запрессовки стопорных колец подшипника.

Процесс замены подшипника

Ослабляем гайки на колёсе, где планируется замена и поддомкрачиваем оба колеса оси. Снимаем нужное колёсо;
Демонтируем суппорт и направляющую. Чтобы не повредить тормозной шланг, подвязываем суппорт к верхнему рычагу проволокой;
Снявши защитный колпачок, головкой на 27 откручиваем гайку подшипников ступицы и вынимаем конусную втулку;
При помощи зубила, разгибаем стопорную пластину гаек переднего и заднего крепления рычага. Ключом на 19 отворачиваем переднюю и заднюю гайки крепления рычага. После этого снимаем стопорную пластину;
Когда рычаг освобождён, его нужно отвести от поворотного кулака, освободив тормозной шланг;
Отсоединяем шаровые опоры (верхнюю и нижнюю) от рычага;
Теперь можно снять весь поворотный кулак в сборе, вместе с шаровыми опорами и тормозным диском, вынув его со шлицов шруса;
Отделяем поворотный кулак от ступицы с тормозными диском. Если детали свободно не разъединяются, то зажимам кулак в тиски и выколоткой из мягкого метали или зубилом, через проставку с дерева, выбиваем ступицу с тормозным диском;
Далее вытягиваем болты крепления рычага и сбиваем при помощи зубила защитное кольцо;
Ключом на 10 откручиваем болт, который крепит кожух и снимаем сам кожух;
Зажимаем кулак в тиски и с помощью плоской отвёртки поддеваем и извлекаем сальник ступичного подшипника. За сальником располагается металлическое кольцо, его тоже извлекаем;
Следующим этапом вынимаем из колодца внутреннее кольцо наружного подшипника в сборе. Далее также вынимаем сальник, металлическое кольцо и кольцо внутреннего подшипника в сборе;
При помощи бородка и молотка, выбиваем металлические кольца наружного и внутреннего подшипников. На этом демонтаж считается завершенным.

Какие лучше выбрать для Шеви Нивы?

Ступица обеспечивает свободное вращение колеса и его надежное крепление к подвеске автомобиля. Она выполняет роль несущей конструкции и позволяет не менять весь ступичный узел в целом, а отдельно ремонтировать детали (подшипник, барабан, диск). Ступица играет ключевую роль в работе привода, тормозов и рулевого управления и подвергается сильным нагрузкам во время движения. Поэтому от прочности и состояния этого узла зависят комфорт и безопасность вождения.

Детали переднего привода для Шнивы выпускают десятки фирм. Продукция отличается ценами, качеством, допустимыми нагрузками сроком службы. В стандартной комплектации внедорожника стоят регулируемые ступичные узлы, момент затяжки которых нужно контролировать через 2-3 тысячи километров пробега. Для тех, кто ценит надежность и не готов к проведению регулярного техобслуживания, производители представили нерегулируемые (необслуживаемые) ступицы колес. Они отличаются следующими показателями:

Исключается возможность износа посадочного места подшипника в поворотном кулаке.
Узел не требует смазки и регулировки в течении всего срока службы.
Несъемная конструкция подшипников исключает их проворачивание.
Увеличенный срок службы узла.
Сниженные показатели трения за счет использования шариковых подшипников.

Детали с каталожным номером 2123-3103014 и 21230-3103014 выпускаются следующими предприятиями: IVECO, SKF, Лидер, GM-Avtovaz, ВолгаАвтоПром и другие компании. Стоимость детали зависит от производителя и конструкции (регулируемая и нерегулируемая). Цена изделий составляет 1000-6000 рублей. Можно встретить и более дорогие узлы, в комплект которых входят тормозные диски.

Максимальный пробег нерегулируемых ступиц ИВЕКО составляет 100-120 тысяч километров. Регулируемые служат меньше и их долговечность зависит от периодичности, правильности обслуживания, качества смазки и производителя.

А еще интересно: ВАЗ-2121 технические характеристики

Для Нивы 4х4 в продаже можно встретить усиленные, нерегулируемые ступицы с двухрядными подшипниками от грузовика Iveco Daily. По данным производителя этот модернизированный узел имеет следующие преимущества перед Нивовским:

нет необходимости регулировать (затяжка подшипника точно выставляется при его производстве);
нет необходимости в регулярной смазке;
исключает проворачивание подшипников на ступице;
исключает износ посадочных мест подшипников на поворотном кулаке и ступице;
шаровый подшипник уменьшает трение в ступичном узле;
срок службы ступицы увеличен за счет утолщения (см. фото).
