Характеристики типовых 50 литровых газовых баллонов: конструкция, габариты и вес баллона

Размеры газового баллона 27 литров

Газовые емкости объемом 27 литров считаются удобными и применяются в быту. Высота емкости составляет 59 см при диаметре 29,9 см, что удобно для расположения на кухне, в случае подведения газового баллона к плите. Рабочее давление газа в 27 литровом баллоне, как и в 50 литровом, составляет 1,6 МПа (кг/см2), что стандартно для всех бытовых газовых сосудов

Вес пустого баллона в 14,5 кг не станет преградой для его перемещения, но важно помнить, что пустой баллон лучше сразу отдать на заправку, чем хранить его в домашних условиях

Размеры бытовых газовых баллонов

Бытовые газовые баллоны различаются по объемной вместимости газа и могут быть: 2, 12, 27 и 50 литров. Диаметр 5 и 12 литровых баллонов составляет 22.2 см. Высота различается и зависит от емкости: 5 литровые — 28,5 см, а 12 литровые – 48,5 см. А раз газовый баллон размеры разные имеет, то масса пустой емкости будет различная. 5л сосуд имеет вес в 4 кг, а 12 л – в 6 кг. Такие маленькие емкости очень удобны для дачников. Им нет необходимости топить дом круглый год, а на сезон для приготовления пищи это вполне подходящие объемы.

Размеры газовых баллонов для автомобилей

Одно из требований к автомобильному газовому баллону изначально было, его компактность и что бы он мог с легкостью помещаться в багажник. Разработчики учли это требование, и как результат, выдали газовые емкости для автомобилей длиной от 66,5 до 121,5 см, а в диаметре – 35,6 см. Литраж автомобильных газовых сосудов составляет от 50 до 100 литров, что позволяет ездить без заправки не один день.

Размеры тороидальных газовых баллонов – новинки на нашем рынке

На Украинском рынке существуют так же и тороидальные газовые баллоны, которые используются для оснащения автомобилей, и по своей форме очень хорошо помещаются в отсек для запасного колеса, экономя место в багажнике автомобиля. Их емкость составляет от 40 до 42 литров, а размеры в среднем 60х20 см.

Выбор оптимального по расходу газгольдера

Газгольдер — дорогостоящее оборудование, которое приобретается и устанавливается не на один год. От правильного его выбора, во многом зависит не только эффективность работы домовой системы отопления. От типа и вида хранилища для сжиженного газа могут косвенно зависеть затраты на отопление.

Сравнение наземных и подземных газгольдеров

Наземный газгольдер является более дешевым вариантом автономной газификации. Такие резервуары, как правило, меньше по объему и при их установке не требуется выполнение дорогостоящих земляных работ.

Но, при использовании наземных газовых резервуаров для нужд отопления зимой необходимо учитывать то, что испарение пропан-бутановой смеси в этот период будет снижено и возможны проблемы с давлением газа.

Снизить температурный порог перехода СУГ в газообразную фазу топлива можно, конечно, за счет большего содержания в смеси пропана. Но это повлечет дополнительные расходы, так как такой газ дороже бутана.

Подземные газгольдеры являются наиболее популярными хранилищами для СУГ.

Глубина погружения емкости должна быть такой, чтобы слой грунта над ней был не менее 0,6 м. Это обезопасит хранилище от промерзания и механических повреждений.

Вертикальный или горизонтальный газгольдер

Заглубленные газгольдеры по форме бывают двух типов:

1. Вертикальные.
2. Горизонтальные.

Эти емкости отличаются друг от друга не только исполнением, но и функционально — площадью поверхности сжиженной смеси, называемой «зеркалом испарения».

Вертикальные хранилища чаще используются в автономных газовых системах небольших по площади домов или дач, если не требуется их полноценного отопления зимой.

Особенности мобильного газгольдера-прицепа

Решить проблему отопления и создания комфортных бытовых условий зимой на дачах с временным проживанием, строящихся объектах, там, где оборудование газового хранилища нецелесообразно или технически не возможно, позволяет мобильный газгольдер.

Это оборудованный на прицепе резервуар, емкостью 500-600 л. На сколько времени хватит такого газгольдера вместимостью 600 литров можно спрогнозировать, приняв усреднено используемый норматив — 30-40 л сжиженного газа на 1 квадратный метр помещения.

Следует понимать, что эксплуатация мобильного газгольдера, как резервуара наземного типа, в зимний период или в северных районах потребует утепления и принудительного обогрева бака. По этой причине прицепной газгольдер не совсем приемлемый вариант отопления.

Как подобрать газгольдер по объему

Из типовых подземных газгольдеров оптимально применимы для загородных домов и коттеджей резервуары с объемами на 2700 л и 4850 л.

При выборе типоразмера газового хранилища необходимо учитывать следующие факторы:

1. При постоянном проживании в доме с автономным отоплением заправлять резервуар желательно дважды в год. Это обусловлено разной концентрацией бутана и пропана в смесях, предназначенных для использования летом и в зимний период.
2. Резервуар должен заполняться сжиженной фазой на 85%. Оставшийся свободный объем в хранилище — это паровая подушка для углеводорода в фазе испарения.

Поэтому, ведя подсчет, на сколько может хватить газа в газгольдере емкостью на 2700 л или в газохранилище других размеров, необходимо учитывать, что паспортный общий объем газгольдера и его заправочный объем — это не одно и то же.

Произведенный нами расчет средних значений отбора сжиженного газа из газгольдера и общепринятые нормы позволяют определить периодичность заправки газгольдеров. При среднем годовом расходе 30 л газа на 1 м 2 отапливаемой площади, заправки сжиженного газа объёмом 2295 л в резервуаре на 2700 л для дома 100 м 2 будет достаточно на протяжении 9 месяцев.

По такой же методике, но для дома 150 м 2 , считаем, на сколько хватит СУГ в системе отопления от газгольдера на 4850 л. В течение года расходуется 4500 л, поэтому заправочного объема 4122 л хватит на отопление дома в течение 10 месяцев.

Из подсчетов видно, что заправку придется производить два раза в год. И это экономически оправдано за счёт использования «летнего» и «зимнего» СУГ.

Подключение баллона к устройствам потребления

Подключение газовых баллонов к устройствам потребления

Подключение устройства обязательно нужно осуществлять через редуктор. Внутри газового обычного баллона давление носит непостоянный характер и и зависит от температуры окружения. Оно может варьироваться от 4 до 6 атм. Редуктор способен понизить и выровнять давление до оптимального рабочего уровня кухонной плиты.

К редуктору подключают шланг, а к нему — плиту. Место фиксации закрепляют при помощи хомутов, после чего нужно обязательно проверить герметичность соединения мыльной пеной. Подойдет абсолютно любая пена. Места фиксации нужно покрыть мыльным раствором: если на поверхности образуются пузыри, то соединение негерметичное.

Устраняем утечку: следует еще больше затянуть гайку в месте соединения штуцера с редуктором. Если утечка обнаружена в области рукава, то дотягиваем хомуты. После регулировки необходимо еще раз сделать проверку с помощью мыльной пены, чтобы окончательно убедиться в отсутствии утечки. Такую проверку проводят всегда, когда подключают газовый баллон — это золотое правило безопасного использования.

Правильное подключение газовых баллонов на улице, рисунок 1

Правильное подключение полимерно-композитных газовых баллонов, рисунок 2

ВАЖНО! Не стоит поступать, как некоторые особо «опытные» мастера-газовщики: ни в коем случае не проверяйте герметичность при помощи зажженой бумаги. Результатом такого являются небольшие язычки пламени в местах утечки. Это категорически запрещено нормативами безопасности

Кроме того, подобные язычки пламени очень малы и при дневном свете могут остаться незамеченными и привести к печальным последствиям

Это категорически запрещено нормативами безопасности. Кроме того, подобные язычки пламени очень малы и при дневном свете могут остаться незамеченными и привести к печальным последствиям.

Правила хранения газовых баллонов на даче

Согласно «Правилам пожарной безопасности в Российской Федерации» (ППБ 01-03) от 2003г (пп.120-124):

1. В индивидуальных жилых домах, квартирах и жилых комнатах допускается хранение (применение) не более 10л ЛВЖ (легковоспламеняющиеся жидкости) и ГЖ (горючие жидкости) в закрытой таре. ЛВЖ и ГЖ в количестве более 3л должны храниться в таре из негорючих и небьющихся материалов.
2. Не допускается хранение баллонов с горючими газами (далее – ГГ) в индивидуальных жилых домах, квартирах и жилых комнатах, а также на кухнях, на путях эвакуации, в цокольных этажах, в подвальных и чердачных помещениях, на балконах и лоджиях.
3. Газовые баллоны (рабочий и запасной) для снабжения газом бытовых газовых приборов (в том числе кухонных плит, водогрейных котлов, газовых колонок) должны, как правило, располагаться вне зданий в пристройках (шкафах или под кожухами, закрывающими верхнюю часть баллонов и редуктор) из негорючих материалов у глухого простенка стены на расстоянии не ближе 5м от входов в здание, цокольные и подвальные этажи.
4. Пристройки и шкафы для газовых баллонов должны запираться на замок и иметь жалюзи для проветривания, а также иметь предупреждающие надписи «Огнеопасно. Газ».
5. Размещение и эксплуатация газобаллонных установок, в состав которых входит более двух баллонов, а также установок, размещаемых внутри зданий для проживания людей, должны осуществляться в соответствии с требованиями действующих нормативных документов по безопасности в газовом хозяйстве.
6. У входа в индивидуальные жилые дома (в том числе коттеджи, дачи), а также в помещения зданий и сооружений, в которых применяются газовые баллоны, размещается предупреждающий знак пожарной безопасности с надписью «Огнеопасно. Баллоны с газом»
7. При использовании установок для сжигания ГГ запрещается:
8. эксплуатация газовых приборов при утечке газа;
9. присоединение деталей газовой арматуры с помощью искрообразующего инструмента;
10. проверка герметичности соединений с помощью источников открытого пламени (в том числе спички, зажигалки, свечи);
11. проведение ремонта наполненных газом баллонов.
12. При закрытии дач, садовых домиков на длительное время электросеть должна быть обесточена, вентили (клапаны) баллонов с газом должны быть плотно закрыты.

Баллоны для газа, используемые в автомобилях

Размер газового баллона для автомобиля должен отличаться компактностью, так как емкость должна с легкостью размещаться внутри багажника.

Разработчиками это обстоятельство было учтено. В результате такие емкости выпускаются начиная с длины 66,5 сантиметров и до 121,5.

По литражу газовые баллоны для автомобилей могут быть от 50 литров до 100.

Использование таких емкостей позволяет несколько дней не дозаправлять автомобиль.

Последнее время освоен выпуск тороидальных газовых баллонов, которые также удобно использовать в автомобилях.

Специфическая форма такого рода емкостей позволяет их помещать в отсек, где хранят запасное колесо.

Размер тороидального баллона 60 на 20 сантиметров, объем 40-42 литра.

Он может быть установлен в автомашине только горизонтально. Монтировать его можно не только на место запасного колеса, но и снаружи транспортного средства, обычно под автомобилем, чтобы сэкономить пространство. При специальной комплектации элементов защиты такой баллон может быть закреплен в салоне, но не рядом с водительским местом.

Комментарии

Идёт загрузка…

Похожие материалы

Домашний уют Как выбрать телевизор по размерам комнаты? Оптимальный размер телевизора для комнаты

Как выбрать телевизор по размерам комнаты? Как может показаться на первый взгляд, это не такая уж простая задача. Для того чтобы сделать правильный выбор, необходимо определить для себя множество моментов, к примеру, …

Домашний уют Как определить оптимальный размер окна?

Окна в квартирах выполняют несколько важных функций. Они пропускают солнечный свет, при этом являясь защитой от потерь тепла в зимний период времени. При строительстве дома следует учитывать соотношение площади помеще…

Компьютеры Как включить файл подкачки Windows 10 и определить его оптимальный размер?

В Windows-системах, в десятой версии в том числе, предусмотрено использование виртуальной памяти, за которую отвечает системный компонент pagefile.sys.

Сколько килограммов газа в 50-литровом баллоне?

• По нормам газовый баллон заправляют 30 килограмм газа, но если очень попросить (хотя наврятли на это пойдут) то могут заправить и больше: 35-40 килограмм, но ответственность в случае нештатной ситуации будет только на вас.
• Вес газового баллона вместе с газом будет зависеть от того какой газ в него закачан. Если брать обычный 50 килограммовый баллон с пропановым газом, то его вес будет около 43-45 кг, из которых 22,5 кг будет весить сам баллон, а газа могут накачать от 20 до 22 кг, больше просто опасно по технике безопасности.
• Если баллон в 50 литров заправляли пропаном, то в килограммах будет ровно 21, если в литрах , то объем равняется 40 литрам.По другим данным, в баллоне в 50 литров вмещается 42 литра пропанобутановой смеси и в килограммах ровно 23.Объем кислорода будет немного другим.
• Не знаю, где это заправляют газовые баллоны больше чем положено по нормативу, у нас на заправках, а я часто заправляю баллоны для дачи, даже видеонаблюдение установлено за заправщиками, чтобы не дай бог больше не накачал. Потому как были случаи взрывов, даже со смертельными исходами и сейчас такая заправка грозит серьезными неприятностями владельцам. Стали требовать не только наличие заглушки, но даже резиновых колец по корпусу баллона. Теперь по существу вопроса. пустой пропановый баллон на 50 литров весит 22.5 килограмма. Газа в него заправляют 21.2 килограмм — это по максимуму. Итого общий вес полного баллона составляет 43.7 килограмма.
• У меня вот такие данные:50-килограммовый балон содержит примерно 20 кг пропана. Ну плюс-минус на неравномерность заправки.А вот 27-килограммовый балон вмещает в себя 11 килограммов пропана. или вы про другой газ говорите?
• Я задумывался сам над этим вопросом, потому что сам хочу купить газовый баллон для дачи и газовую плиту чтобы сэкономить на электричестве.Пустой газовый баллон 50 литров весит около 22 килограммов. Масса газа в нм составляет примерно столько же сколько весит и сам баллон. То есть один литр газа весит чуть поменьше полкилограмма.
• Не так уж и много. Чуть больше двадцати килограмм по нормативам, именно так должны заправлять. Учитывая, что сам пустой баллон весит 22 килограмма, то получается, что заправленный газом баллон будет весить в районе 43-44 килограмм.

Читать также: Самый лучший материал для ножа

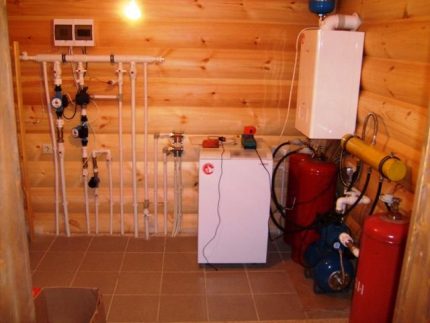

Выбор котла для баллонного отопления

Котлы отопления на сжиженном газе

В настоящее время производители не выпускают узкопрофильные котлы отопления на баллонном (сжиженном) газе. Однако без предварительной модификации нельзя использовать оборудование, рассчитанное на природный газ.

Перед приобретением котла необходимо удостовериться, что в комплектацию входит набор для адаптации оборудования для пропана. В набор входят форсунки с более широким соплом и комплект крепления их к горелке. Процедуру переустановки можно выполнить самостоятельно только в том случае, если это предусмотрено конструкцией.

Есть несколько типов газовых котлов отопления на баллонном газе, которые отличаются эксплуатационным и техническими показателями:

• Тип горелки — открытая или закрытая. Лучше всего приобрести котлы теплоснабжения на баллоном газе с закрытой горелкой. Для их работы забор воздуха происходит с улицы с помощью коаксиальной трубы;
• Монтаж – настенный или напольный. Большинство моделей с мощностью до 24 кВт монтируются на стену;
• Количество контуров. Для теплоснабжения дачи газовыми баллонами можно приобрести недорогой одноконтурный котел. Если же в доме планируется постоянное проживание – рекомендуется купить двухконтурную модель с обеспечением горячего водоснабжения.

Предварительно рассчитать расход при теплоснабжении газовыми баллонами можно, ознакомившись с техническим паспортом оборудования. Однако зачастую производители дают максимальный расход при максимальной мощности оборудования. Чем ниже интенсивность работы горелки – тем меньше будет расходоваться топливо.

Наилучшими показателями работы обладают газовые котлы отопления на баллонном (сжиженном) газе с чугунным теплообменником. Он прослужит намного дольше, чем стальной.

Расход газа из 50 литрового баллона

Традиционно 50 л газовые баллоны используются в быту и выступают в роли основного источника топлива для таких приборов, как газовая плита, колонка или отопительный котел.

При покупке бытового пропанового баллона каждый покупатель задумывается о том, на какое время хватит пропана, и как часто понадобится его заправлять. В данном случае все зависит только от количества газовых приборов, которые будут “питаться ” от 50 л газового баллона.

Посчитать, на сколько хватит 50 л ресивера, можно исходя из максимального расхода используемого газового устройства за 1 час

Для того чтобы узнать максимальный расход конкретного газового прибора, понадобится заглянуть в его технический документ. К примеру, газовая плита “Гефест” ПГ 900 с 4 конфорками расходует 486 г/ч (0,486 кг/ч), при этом расчет пропана придется проводить в граммах. Стоит отметить, что при указанном расходе газа плита должна работать “на полную”, то есть, должны быть задействованы все 4 конфорки.

Следовательно, если в 50 л баллоне содержится 21,5 кг пропана, то такого количества топлива потребителю хватит приблизительно на 44 часа. В данном случае мы делим количество газа в баллоне на расход газовой плиты – 0,486 кг/ч, и получаем время пользования голубым топливом. Если задействовать только 2 конфорки, то расход потребляемого газа будет вполовину меньше.

Эта же формула применяется и при проведении расчета расходуемого пропана другими газовыми приборами, такими как газовая колонка или отопительный котел. В случае с котлом, уровень расхода газа будет напрямую зависеть от степени утепления дома и уличной температуры, поэтому расчет может быть неточным.

Характеристики пропанового баллона

Пропановые баллоны выпускают различного объема. Они содержат от пяти до пятидесяти литров. Предназначаются они для хранения и транспортировки газа . Их используют в газосварочных работах и для бытового отопления.

Баллоны могут отличаться по предельному рабочему давлению сжиженных газов. Для пропана оно составляет максимум 1,6 МПа. Сжиженный газ имеет высокий коэффициент объемного расширения. По этой причине баллоны наполняют с тем расчетом, чтобы в них оставалось достаточно воздуха способного поглотить жидкость, которая во время нагрева будет расширяться.

Пропановый баллон 50 л оборудуют вентилем, а также защитными кольцами и предохранительным колпаком. Снаружи каждую емкость окрашивают атмосфероустойчивой краской. Она всегда имеет красный цвет.

Технические характеристики пропановых баллонов:

емкость тары составляет 50 л; показатель рабочего давления не превышает 1,6 МПа; баллоны должны выдерживать испытательное давление в пределах 2,5 МПа; тара разрушается при давлении более 5 МПа; без учета защитных колец диаметр баллона составляет 299 мм; стенки имеют толщину 3 мм; баллон отличается высотой 980 мм; пустая тара весит 22 кг; масса сжиженного газа составляет 23 кг.

Рекомендуем: Плазменная резка металла и пиролизный котел своими руками

Интересно! Пропан представляет собой углеводородный газ, который содержит от 75%!п(MISSING)ропана и пропилена.

Пропан является органическим топливом. Это вещество без запаха и цвета. Пропан находится в составе попутных и природных нефтяных газов. Еще его получают при переработке нефти. Благодаря своим химико-физическим свойствам он завоевал широкую популярность в производстве и быту. Его используют и при проведении строительных работ.

Если использовать для системы отопления сжиженный газ, оптимальным выбором будет покупка баллонов 50 л. Их заправляют смесью из пропана и бутана. Она становится жидкой под воздействием высокого давления. Можно применять и такие комбинации топлива:

летняя смесь бутана с пропаном – СПБТЛ; зимняя – СПБТЗ.

Баллоны требуют тщательного ухода в зимнее время. Даже во время морозов газ не замерзает. Однако нередко возникает ситуация, когда подача топлива прекращается. Это обусловлено разницей температур кипения бутана и пропана.

При показателе температуры в -10 градусов смесь в баллоне закипает. Первым начинает испаряться пропан. После того как бутан начинает превращаться в газ, его испаряемость пропана снижается. При этом давление газа падает ниже необходимого показателя, который нужен для эксплуатации котла.

В этой ситуации баллон требуется разогреть до нулевой температуры. Для этого потребуется подвести к коробу с баллонами рукав из гофрированной трубы. По нему из помещения будет подаваться теплый воздух. Еще один вариант – обогревать пропановые баллоны трубами с теплой водой.

Лучшие ответы

Инженер:

Состав бытового газа принципиально не известен, поскольку для коммунально-бытовых нужд выпускаются и реализуются три его марки: • СПБТЗ – смесь пропана и бутана технических зимняя (до 70% пропана) ; • СПБТЛ – смесь пропана и бутана технических летняя (до 70% бутана) • БТ – бутан технический (96-98% бутана) . Для летней смеси из литра получится 230 литров газа, из зимней — 253 литра.

Но наполнение баллона не более 80% (правило БЭК ООН ) его емкости (поскольку жидкий газ сильно расширяется — это нужно, чтобы полный не рванул) . Поэтому в полном 50-литровом баллоне не более 40 литров газа должно быть.

Итого от 9200 до 10120 литров может быть.

Иннокентий Гай:

0.05

Ирина Дола:

В кубе 1000 л. 50 :1000 будет 0,05 куба.

Fear:

смотря какого

Коля Че:

надо ещё знать сколько кг газа в нём, а просто так — верен предыдущий ответ

megasher:

Плотность пропана 1.8 кг/м3. Считай.

GT:

около 10

pavel war:

заправка 22-23 кг вот и считай ))))

Alex:

По норме 0,425 кг/литр емкости. 20,5 килограмм пропан-бутановой смеси составляет примерно 40 — 42 литра.

Максим Меснянкин:

0,05

Alex:

Расчет газа в баллоне

Как рассчитать количество газа в баллоне:

Кислород

Параметры и размеры кислородных баллонов можно посмотреть по ГОСТ 949-73 «Баллоны стальные малого и среднего для газов на Рр ≤ 19,7МПа». Наиболее популярными являются баллоны объемами 5, 10 и 40 литров.

По ГОСТ 5583-78 «Кислород газообразный технический и медицинский» (приложение 2), объем газообразного кислорода в баллоне (V) в кубических метрах при нормальных условиях вычисляют по формуле:

Vб — вместимость баллона, дм3;

K1 — коэффициент для определения объема кислорода в баллоне при нормальных условиях, вычисляемый по формуле

К₁ = (0,968Р + 1) * *

Р — давление газа в баллоне, измеренное манометром, кгс/см2;

0,968 — коэффициент для пересчета технических атмосфер (кгс/см2) в физические;

t — температура газа в баллоне, °С;

Z — коэффициент сжигаемости кислорода при температуре t.

Значения коэффициента К1 приведены в таблице 4, ГОСТ 5583-78.

Посчитаем объем кислорода в самом распространенном баллоне в строительстве: объемом 40л с рабочим давлением 14,7МПа (150кгс/см2). Коэффициент К1 определяем по таблице 4, ГОСТ 5583-78 при температуре 15°С:

V = 0,159 • 40 = 6,36м3

Вывод (для рассматриваемого случая): 1 баллон = 40л = 6,36м3

Пропан-бутан

Параметры и размеры кислородных баллонов для пропана, бутана и их смесей можно посмотреть по ГОСТ 15860-84. В настоящее время применяются четыре типа данных изделий, объемами 5, 12, 27 и 50 литров.

При нормальных атмосферных условиях и температуре 15°С плотность пропана в жидком состоянии составляет 510 кг/м3, а бутана 580 кг/м3. Пропана в газовом состоянии при атмосферном давлении и температуре 15°С равна 1,9 кг/м3, а бутана — 2,55 кг/м3. При нормальных атмосферных условиях и температуре 15°С из 1 кг жидкого бутана образуется 0,392 м3 газа, а из 1 кг пропана 0,526 м3.

Посчитаем вес пропанобутановой смеси в самом распространенном баллоне в строительстве: объемом 50 с максимальным давлением газа 1,6МПа. Доля пропана по ГОСТ 15860-84 должна быть не менее 60% (примечание 1 к табл.2):

50л = 50дм3 = 0,05м3;

0,05м3 • (510 • 0,6 + 580 •0,4) = 26,9кг

Но из-за ограничения давления газа 1,6МПа на стенки в баллон этого типа не заправляют более 21кг.

Посчитаем объем пропанобутановой смеси в газообразном состоянии:

21кг • (0,526 • 0,6 + 0,392 •0,4) = 9,93м3

Вывод (для рассматриваемого случая): 1 баллон = 50л = 21кг = 9,93м3

Ацетилен

Параметры и размеры баллонов для ацетилена можно посмотреть по ГОСТ 949-73 «Баллоны стальные малого и среднего для газов на Рр ≤ 19,7МПа». Наиболее популярными являются баллоны объемами 5, 10 и 40 литров. Корпус ацетиленового баллона отличается от корпуса кислородного баллона меньшим размером.

При давлении 1,0 МПа и температуре 20 °С в 40л баллоне вмещается 5 – 5,8 кг ацетилена по массе ( 4,6 – 5,3 м3 газа при температуре 20 °С и 760 мм.рт.ст.).

Приближенное количество ацетилена в баллоне (определяется взвешиванием) можно определить по формуле:

Va = 0,07 • Е • (Р – 0,1)

0,07– коэф., который учитывает количество ацетона в баллоне и растворимость ацетилена.

Е – водяной объем баллона в куб.дм;

Р – давление в баллоне, МПа (давлении 1,9 МПа (19,0 кгс/см2) при 20 °С по ГОСТ 5457-75 «Ацетилен растворенный и газообразный технический»);

0,1 – атмосферное давление в МПа;

Вес 1 м3 ацетилена при температуре 0°С и 760 мм.рт.ст. составляет – 1,17 кг.

Вес 1 куб.м ацетилена при температуре 20°С и 760 мм.рт.ст. составляет 1,09 кг.

Посчитаем объем ацетилена в баллоне объемом 40л с рабочим давлением 1,9МПа (19кгс/см2) при температуре 20°С:

Va = 0,07 • 40 • (1,9 – 0,1) = 5,04м3

Вес ацетилена в баллоне объемом 40л с рабочим давлением 1,9МПа (19кгс/см2) при температуре 20°С:

Вывод (для рассматриваемого случая): 1 баллон = 40л = 5,5кг = 5,04м3

Двуокись углерода (углекислота)

Углекислота (по ГОСТ 8050-85 «Двуокись углерода газообразная и жидкая») применяется как защитный газ для электросварочных работ. Состав смеси: СО2; Ar + CO2 ; Ar + CO2 + O2. Еще производители могут маркировать ее как смесь MIX1 – MIX5.

Параметры и размеры баллонов для ацетилена можно посмотреть по ГОСТ 949-73 «Баллоны стальные малого и среднего для газов на Рр ≤ 19,7МПа». Наиболее популярными являются баллоны объемами 5, 10 и 40 литров.

При рабочем давлении углекислоты в баллоне 14,7 МПа (150 кгс/см2) коэффициент заполнения: 0,60 кг/л; при 9,8 МПа (100 кгс/см2) – 0,29 кг/л; при 12,25 МПа (125кгс/см2) – 0,47 кг/л.

Объемный вес углекислоты в газообразном состоянии равен 1.98 кг/м³, при нормальных условиях.

Посчитаем вес углекислоты в самом распространенном баллоне в строительстве: объемом 40л с рабочим давлением 14,7 МПа (150 кгс/см2).

Посчитаем объем углекислоты в газообразном состоянии:

24кг / 1,98 кг / м3 = 12,12м3

Вывод (для рассматриваемого случая): 1 баллон = 40л = 24кг = 12,12м3

Самостоятельная работа

Не всегда есть возможность производить промышленную заправку у производителей. В таких случаях стоит её делать самостоятельно. При этом нужно учитывать следующее:

• Бывает так, что потребителю для работы необходимы небольшие ёмкости, а заправщик работает только с большими баллонами. В этом случае работу можно проводить в два этапа: получить заправленные большие ёмкости, а затем с их помощью, зная, какое давление в баллоне с углекислотой, заправить те, которые нужно.
• Для заправки малого баллона с помощью большого необходимо использовать шланг высокого давления. При проведении этой процедуры нужно тщательно соблюдать требования техники безопасности. В противном случае может возникнуть аварийная ситуация.
• Если используемые ёмкости в течение более 5 лет не были аттестованы, необходимо перед заправкой исполнить этот недочёт. Только после аттестации можно продолжить работу с ними.

Приобретать такое оборудование нужно только у надёжных поставщиков. В противном случае возрастает риск возникновения аварийных ситуаций. Такие поставщики содержат в порядке необходимую документацию, смогут предоставить нужные сертификаты и акты проведения испытаний.

Определение давления на выходе из вентиляИсточник remontostroitelstvo.ru

Если газобаллонное оборудование неисправно. Оно подлежит обязательной выбраковке. Для этого могут иметь место следующие причины:

• Наличие трещин в металле повышает риск взрыва ёмкости.
• Резьба горловины повреждена или изношена.
• Запорный вентиль неисправен и не может выполнять свои функции.
• Башмак, применяемый для устойчивости, имеет существенные повреждения или установлен косо.
• На резервуаре видны вмятины или в некоторых местах выпучен металл.
• На баллоне можно увидеть вмятины, глубина которых превышает десятую часть толщины оболочки.
• Если надпись, свидетельствующую о дате аттестации оборудования, обвели с неправильным образом.
• Видны проявления коррозии, имеющие значительную площадь и глубину.
• Не в порядке документы: отсутствует часть данных в техническом паспорте, отсутствует запись об освидетельствовании в положенные сроки.

Если общий срок эксплуатации баллона превышает сорокалетний срок, то он не может использоваться дальше. Освидетельствование ёмкости или ремонт вентиля может проводить только уполномоченная организация.

Проведение освидетельствованияИсточник промтехгаз.рф

Должны выполняться требования к технике безопасности, связанные с транспортировкой и складированием рассматриваемых ёмкостей:

• При перевозке баллоны должны находиться в горизонтальном положении.
• Нельзя при хранении допускать попадание прямых солнечных лучей.
• Запрещено размещать ёмкости в непосредственной близости от нагревательных приборов.

Тщательное соблюдение правил исключит риск возникновения аварийной ситуации.

Использование редуктора для баллонаИсточник ostwest.su

Как перевести кубометры в литры и наоборот: примеры расчетов

Пример 1.На упаковке пластиковых пакетов для мусора указано, что их объем равен 30 литров. Какова вместимость такого пакета в кубометрах?

Простое решение: 30/1000 = 0.03. Объем пакета — 0.03 (три сотых) кубометра.

Пошагово это решение можно расписать так: 30 литров = 30 дм^3 = 30 Х 0.1 м^3 = 30 Х 0.001 м^3 = 0.03 м^3.

Пример 2. По данным статистики, в среднем в России один человек расходует в месяц 6 кубометров воды. Сколько литров воды израсходует за сутки «среднестатистическая» семья из трех человек, если считать, что в месяце 30 дней?

Вариант расчета: В месяц семья из 3 человек израсходует 6 Х 3=18 кубометров воды. Переведем кубометры в литры, умножив на 1000 — и получаем в итоге 18 000 литров в месяц. Разделим на число дней в месяце: 18 000 / 30 = 600. В итоге получается, что ежедневный расход воды на семью в целом составит 600 литров.

Пример 3. Размер чаши детского надувного бассейна составляет 2 Х 3 метра, глубина бассейна — 1 метр. Сколько времени потребуется на то, чтобы наполнить его до краев, если вода поступает в него со скоростью 30 литров в минуту?

Вариант расчета:Рассчитаем вместимость бассейна в кубометрах. 2 м Х 3 м Х 1 м= 6 м^3. Переведем в литры: 6 Х 1000 = 6 000 литров. Остается разделить объем в литрах на количество воды, поступающей за минуту: 6 000 / 30 = 200 минут. Таким образом, бассейн будет наполняться 200 минут (3 часа 20 минут).
