Как проверить втягивающее реле стартера на исправность

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Проверка реле без демонтажа стартера

Проверка работоспособности втягивающего реле на первом этапе не требует разборки и демонтажа стартера:

1. Визуально контролируют отсутствие обрывов соединительных проводов к реле.
2. После переводе ключа зажигания в положение “Запуск” должен быть слышен характерный щелчок.
3. При наличии щелчка и отсутствии запуска стартера возможна неисправность замка или его контактов.
4. Для проверки исправности замка снимают провод реле, который соединяет его с замком. Затем отверткой эта клемма замыкается на клемму батареи (операция эквивалентна шунтированию замка). Если происходит запуск двигателя, то причина отказа — реле.

Как заменить втягивающее реле стартера ВАЗ-2114

Теперь перейдем к процессу демонтажа и замены тягового реле «четырнадцатый». Сразу укажем, что для этого лучше удалить стартер. Таким образом, можно будет параллельно проверить состояние узла щетки и подшипников. Таким образом, процесс замены реле заключается в следующем:

1. Снимите отрицательную клемму аккумулятора.
2. Мы отсоединяем провода от клемм реле и от выхода узла щетки стартера .
3. Отвинчиваем болты крепления стартера к картере сцепления. Мы берем его с места.
4. Отвертываем соединительные болты крепления реле.
5. Мы отсоединяем реле от стартера, устанавливаем его на место.
6. Установка выполняется в обратном порядке.

Поломка реле: причины и признаки

Внешние проявления выхода втягивающего реле автомобильного стартера из строя таковы:

• Поворот ключа зажигания не приводит к запуску мотора либо же запустить его удаётся только после нескольких попыток.
• Вращение стартера после запуска мотора происходит на высокой скорости. Это ощущается на слух по громкому жужжанию двигателя.

Поломка реле — одна из вероятных причин невозможности завести автомобиль. В свою очередь, возможных причин выхода втягивающего реле из строя несколько:

• перегорание контактных пластин, находящихся во внутренней части реле (в обиходе называемых “пятаками”), снижение площади контакта и “залипание” данных пластин;
• обрыв либо обгорание обмотки;
• искривление возвратной пружины либо её ослабление;
• короткое замыкание, образующееся в обмотке.

При обнаружении по крайней мере одного из этих признаков необходимо выполнить диагностику втягивающего реле.

%rtb-4%

Как проверить реле

Есть 2 способа проверки. Рассмотрим их подробнее:

• Срабатывание реле определяется довольно легко — при запуске слышен щелчок, который издаёт двигающийся сердечник (4). Такой щелчок свидетельствует об исправности реле. В случае отсутствия щелчка можно сделать вывод о несрабатывании втягивающего реле. Если же реле щёлкает, однако стартер не вращается, причиной этого может быть подгорание находящихся в реле контактов.
• При срабатывании реле со своеобразным дребезжанием можно констатировать наличие неисправностей в одной либо в обеих его обмотках (2, 3). В этой ситуации проверить втягивающее реле возможно при помощи омметра посредством определения сопротивления обмоток реле. Нужно достать из корпуса сердечник (4), а также возвратную пружину (5, 7, 11), затем попарно определить сопротивление, имеющееся между “массой” и обмотками. Оно должно составлять от 1 до 3 Ом. Затем необходимо вставить обратно сердечник (4), не вставляя пружину (5, 7, 11), силовые контакты (8) замкнуть и определить сопротивление, образованное между ними. Оно должно составлять от 3 до 5 Ом и определяется конкретным реле. В случае, когда измеренное значение не входит в вышеуказанный диапазон, это указывает на короткое замыкание и выход из строя обмоток реле (2, 3).

Третий способ – замыкание

И наконец, мы подошли собственно к теме данной статьи: правильно замкнуть стартер отверткой. В этом случае не нужна грубая физическая сила или буксировка. Достаточно будет вооружиться простой отверткой, желательно с длинной рукоятью. Прежде, чем перейти непосредственно к алгоритму проведения процесса, давайте остановимся на вопросе: а чем лучше замкнуть стартер – отверткой, гаечным ключом или монтировкой? Отметим сразу, что монтировка – это вариант на черный день, когда под рукой не оказывается ни отвертки, ни ключа. Как правило, отвертка и ключ помогают в случаях, когда неисправно реле. Характерные щелчки из-под капота при повороте ключа в замке зажигания, тому полное подтверждение. Шестерня бендикса не в состоянии провернуть коленвала, так как реле не дает достаточно энергии. Остается замкнуть стартер, давая напряжение непосредственно на обмотки. Как и говорилось выше, желательно вооружиться большой отверткой или ключом, который бы достал обе силовые клеммы реле, чтобы их перемкнуть. Не забываем выставить рычаг коробки на холостой ход, а ручник затянуть до отказа. Ключ в замке зажигания надо повернуть на пол-оборота, чтобы зажглись соответствующие лампочки на панели приборов. Отвертка, приложенная к клеммам, в данном случае срабатывает, как само реле. Способ, как видим не хитрый. Но надо всегда быть начеку. Дело в том, что можно навредить катушке. Она легко выходит из строя, если несколько раз подряд делать такое. Просто на классических контактных системах катушка не имеет соответствующей защиты, как на бесконтактных системах. Чтобы обезопасить катушку от перегорания рекомендуется сделать следующее:

• Попросить ассистента сесть в автомобиль;
• Пусть он поставит ключ зажигания в положение зажигания, а вы в это время замкнете контакт.

Проблема будет решена в одну минуту. Но затем надо будет в обязательном порядке посетить автомастерскую, где стартер подвергнется тщательной диагностике со стороны специалистов. Они сразу же определят причину, устранят ее и вы больше не попадете под закон Мерфи. Хотя никто не может дать гарантии, что это не произойдет по истечении определенного промежутка времени.

Да Нет

Стартеры в автомобилях выходят из строя в среднем 1 раз в 5 лет. И здесь наблюдается следующая тенденция: в большинстве европейских и американских авто эту деталь приходится заменять намного реже, чем в продукции российского автопрома. В частности, даже в абсолютно новенькой машине марки ВАЗ стартер иногда ломается каждые 1.5-2 года.

Если вдруг в вашем авто случится такая поломка и возникнет необходимость завести его с вышедшим из строя стартером, вы сможете сделать это даже не имея под рукой практически никаких инструментов. Чтобы узнать, как замкнуть стартер,

Если же при этом вы застряли где-то в лесной глуши или в горах, то, возможно, вам стоит связаться с украинской Службой по Чрезвычайным Ситуациями.

Основные неисправности тяговых реле

• обрыв и межвитковые замыкания обмоток
• сильное обгорание рабочих поверхностей контактного диска и контактных болтов
• выпадение замочной шайбы со штока якорька во втулке реле

Обрыв обмоток определяют подключением контроль­ной лампы последовательно проверяемой обмотке при включении ее в цепь к аккумуляторной батарее или к сети переменного тока 220 В. При проверке на обрыв удерживающей обмотки один щуп от лампы подключа­ют на корпус реле, а другой к зажиму 5 обмотки реле. Для проверки втягивающей обмотки щу­пы подключают к зажимам 3 и 5. Лампа горит, если в обмотке нет обрыва.

Межвитковое замыкание в обмотках реле вызывает­ся перегревом их при длительной работе стартеров. Этот дефект определяется измерением сопротивления обмоток.

Для проверки состояния электрической цепи между корпусом машины и зажимом тягового реле включают вольтметр 2 Второй вольтметр включают непосредственно на выводы батареи. Когда стартер не работает, то оба вольтметра должны показывать оди­наковое напряжение. Затем включают стартер на 3… 4 с и наблюдают за показаниями обоих вольтметров. Разница в показаниях вольтметра при хороших контак­тах в проверяемой электрической цепи не должна быть более 1,5 В. При большей разнице следует хорошо зачистить и плотно закрепить вое наконечники проводов, соединяющих корпус машины с батареей и с зажимами тягового реле.

Рис. Схема системы пуска со стартером СТ230: 1 — рама; 2 — контрольный вольтметр; 3, 4 и -5 — зажимы тягового реле стартера; Б, С, КЗ, К— зажимы реле включения; AM, КЗ. Пр и СТ — за­жимы выключателя зажигания; 6 — контактный диск: 7 — скоба; 8 — втя­гивающая обмотка; 9 — удерживающая обмотка: 10 — якорек; 11 — возврат­ная пружина; 12 — эксцентриковый палец; 13 — стойка неподвижных контактов; 14 — ограничитель подъема якорька: 15 — якорек, 16— кронштейн пружины.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.

Далее новое реле ставиться на стартер и затягивается болтами крепления. Для закрепления пройденного материала, рекомендуем вам посмотреть обучающее видео про то, как ремонтировать и находить неисправности втягивающего реле стартера.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок. Разборка и ремонт реле осуществляется в следующем порядке:

1. Откручивают гайки крепления крышки корпуса.
2. При необходимости дополнительно отпаивают концы обмоток.
3. После снятия крышки осматривают силовые контакты:

• При их подгорании производят зачистку поврежденной части наждачной бумагой;
• При износе производят замену.

1. Устройство собирается в обратном порядке и проверяется на работоспособность.
2. Отремонтированное реле устанавливается обратно на стартер.

Каждый водитель желает ездить на автомобиле, который предсказуемо себя ведет с начала проворота ключа в замке зажигания. Но иногда именно в этот момент случаются неприятности с авто. Одним из виновников данного события может оказаться реле в стартере.

Перед тем как проверить втягивающее реле стартера, желательно убедиться в однозначности выставленного диагноза. Для этого проводится поверхностная проверка участвующих элементов в системе запуска автомобиля.

Диагностика проблемы с запуском мотора

Водитель должен убедиться, что проблема заключена исключительно в неисправности реле. Для этого можно провести визуальный осмотр электропроводки, помереть заряд аккумуляторной батареи. Если эта схема и все параметры в норме, то с высокой долей вероятности поломка кроется в реле стартера.

Отсутствие щелкающих звуков от стартера говорит об отсутствии работы втягивающего реле. Если включение/выключение слышно, то поломка находится вне реле.

Для начала нужно повторить попытку с проворотом ключа в замке зажигания. Молчание мотора в ответ на эти действия приведет к разбору стартера. Но, до того как разобрать втягивающее реле стартера, его нужно демонтировать из подкапотного пространства.

Как работает реле

Разобраться в неисправностях механизма всегда помогает знание устройства, поэтому выясним принцип работы втягивающего реле стартера. На катушку поступает напряжение от автомобильной АКБ. За счет этого формируется магнитное поле, взаимодействующее с якорем, который вращаясь, натягивает пружину. За счет ее взаимодействия с бендексом, последний входит в зацепление с шестерней маховика коленвала.

Схема реле

Замкнувшиеся контактные элементы блокируют подачу напряжения на обмотку, однако якорь за счет магнитного поля не выходит из зацепления. Он возвращается лишь за счет удерживающей пружины после прекращения электроподпитки катушки. Бендекс в это время выходит из зацепления с маховиком.

Наиболее вероятные неисправности

Визуальный контроль неисправного реле обычно выявляет подгоревшую проводку на контактах. Также сами контакты утапливаются (залипают), возможно разизолирование и подгорание обмоток катушки.

Часто можно ориентироваться на такие симптомы, после которых может потребоваться ремонт втягивающего реле стартера своими руками:

• неотключение стартера после запуска двигателя;
• щелчок после проворота ключа на стартере может произойти, но дальнейшего запуска мотора не происходит;
• слышно холостое вращение стартера после проворота ключа, но двигатель молчит.

Для ремонта реле потребуется разобрать этот элемент. Однако, попадаются модели, имеющие неразборное устройство, такие требуется только заменить. Этот вид ремонта является наиболее распространенным.

Работы по замене реле

Любые действия хоть демонтаж, хоть проверка втягивающего реле стартера должны начинаться с отключения электропитания от батареи автомобиля. Если этого не делать, то возможными последствиями окажется короткое замыкание и повреждение всей проводки. Такая замена может очень дорого обойтись.

Ремкомплект

До раскрытия корпуса надо с поверхности очистить нагар и грязь, чтобы они не попали внутрь электрического прибора. Затем надо ослабить гайку на щеточном узле и отсоединить контакт от болта. Теперь можно ослабить стяжку и ее болты, которые прижимают блок к массе. Достаем реле из подкапотного пространства.

Отвинчиваем гайку на торце и раскрываем внутреннее содержание. Достаем перегоревший или нерабочий сердечник, а на его место монтируем новый. Сборку проводим в обратном порядке и монтируем деталь в подкапотное пространство. Если все было собрано правильно, то мотор должен запуститься с первого раза.

ktonaavto.ru

Как проверить реле в автомобиле

Для многих автовладельцев реле оказывается весьма непонятной вещью. От его неисправности может зависеть отказ различного оборудования, поэтому необходимо знать, как проверить работоспособность реле.

Чтобы понять принцип работы этого устройства, стоит почитать очень подробную статью Как работают реле в автомобиле. Если кратко: внутри корпуса реле установлен маленький электромагнит. При подаче напряжения на его контакты, он притягивает перемычку, и она замыкает контакты силовой линии – оборудование включается. Исходя из этого, существуют определенные неисправности реле, которые могут привести его отказу.

При диагностике неисправностей какого-либо оборудования, подключенного через реле, нужно проверить, работает ли оно. В современных автомобилях реле устанавливаются в монтажные блоки, поэтому будет отталкиваться от этого. Если у вас «отдельно стоящее» реле, принципы проверки такие же.

Проверяем присутствие питания на управляющих контактах

При наступлении определенных условий, необходимых для включения оборудования, запитанного через реле (например, включения фар из салона), реле должно щелкнуть. Если щелчок есть, то сразу переходим к следующему разделу статьи про силовые контакты. Если щелчка нет, нужно проверить наличие напряжения на управляющих контактах. Определить наличие напряжения можно обычной контрольной лампочкой или мультиметром. Причем мультиметр способен показать низкое напряжение, которое лампочка «не заметит».

Чтобы померить напряжение на контакте реле, в некоторых случаях достаточно слегка вытянуть его из гнезда монтажного блока и прикоснуться щупом контрольной лампы или мультиметра к одному из управляющих контактов. Второй щуп соответственно нужно прислонить к металлу кузова. Однако надежнее и легче вытащить реле полностью и вставить щуп в нужное гнездо блока.

Если ни на одном управляющем контакте напряжения нет, значит, реле не включится и скорее всего в отказе оборудования виновато не оно. Нужно искать причину, по которой ток не приходит на реле.

Чтобы магнит, находящийся внутри реле сработал, кроме «плюса», должна быть еще и «масса», то есть соединение с кузовом. Проверить ее наличие можно той же «контролькой». Один щуп лампы поставьте на плюсовую клемму аккумулятора, а второй – в «массовое» гнездо монтажного блока. Только не соединяйте данные места обычным проводом – это приведет к короткому замыканию! Лампочка или мультиметр исключат эту опасность и покажут есть ли массовое соединение в соответствующем гнезде.

Проверяем наличие напряжения на силовых контактах реле

Если реле щелкает, значит, управляющая электрическая цепь исправна, магнит срабатывает и перемычка двигается. В этом случае нужно проверить наличие напряжения на силовых контактах реле. На одном контакте напряжение есть всегда, а на втором должно появляться при включении реле. При выключенном оборудовании, подключенном через проверяемое реле, найдите силовой контакт, находящийся под напряжением. Для этого вставьте щуп контрольной лампы или мультиметра в соответствующее гнездо монтажного блока, а второй конец – к кузову автомобиля.

Если ни на одном силовом контакте напряжения нет, значит, силовая линия неисправна и реле так же ни при чем. Причины отказа силовой линии могут быть разными, но для начала стоит проверить предохранитель. Если же на одном из силовых контактов реле напряжение присутствует, то при включенном реле (реле щелкнуло, на управляющих контактах есть напряжение), напряжение должно быть и на втором силовом контакте.

Если реле включено, а напряжение есть только на одном силовом контакте, значит, ток не проходит через контактную группу реле. Происходит это, как правило, из-за обгорания контактов перемычки, замыкающей силовую электролинию. Подобное реле проще заменить новым, так как разбирать данную конструкцию и пытаться зачистить перемычку достаточно сложное и ненадежное занятие. Тем более, что стоимость большинства реле невысока.

Каковы причины поломки втягивающего реле стартера

Первым делом необходимо проверить предохранители в подкапотном пространстве автомобиля, а уж потом лезть в ремонт. Следующим этапом нужно проверить приходит ли питание на само втягивающее.

Самая банальная проблема с втягивающим реле – это образование нагара или обрыва между контактами и обмотками реле. Даже простой нагар затрудняет пропускание электрического тока в момент пуска двигателя. Причина этой поломки проста: водитель в момент пуска двигателя держит стартер включенным слишком долго. Как правило, если двигатель не заводится в течение 3-5 секунд, ключ нужно отпускать. Чрезмерно долгий пуск стартера сильно вредит и самому стартеру, и реле его включения, и аккумулятору. Бережным отношением вы существенно продлите срок службы контактной группы внутри реле стартера.

Лада 2110 «AGRESSOR» › Бортжурнал › Ремонт контактов втягивающего реле Ваз 2110

Привет Всем!Давно уже ничего не писал в бортжурнал. Да и поломок не было. Но неделю назад я подъехал к магазину, заглушил машину. И через 10 минут при повороте ключа зажигания, машина не подала признаков жизни. Минутное замешательство, и пробую снова, опять ноль. В голове прокрутил все возможные поломки. Открыл капот, замкнул отверткой два болта втягивающего, результат ноль. Сразу понял что стартеру пришел конец. Пришлось толкать, чтобы завести. Загнал в гараж. Снял стартер. Начал откручивать гайку от 2 болта втягивающего, от которого идет + на стартер. И то ли резьба китайская то ли я рукожоп :).В итоге гайка снялась с куском шпильки.

Полный размер

Дальше снял втягивающее и начал его разборку.Открутил 2 болта. И начал отпаивать концы от катушки.(Когда будете отпаивать, сильно не тяните)

Полный размер

Вот такой вид, без контактной группы.

Полный размер

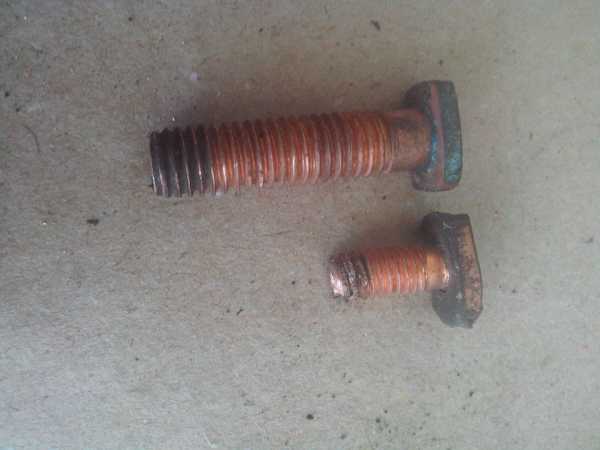

А вот и сама контактная группа, уже от времени стала в плохом состоянии.

Полный размер

Вынул контакты.

Полный размер

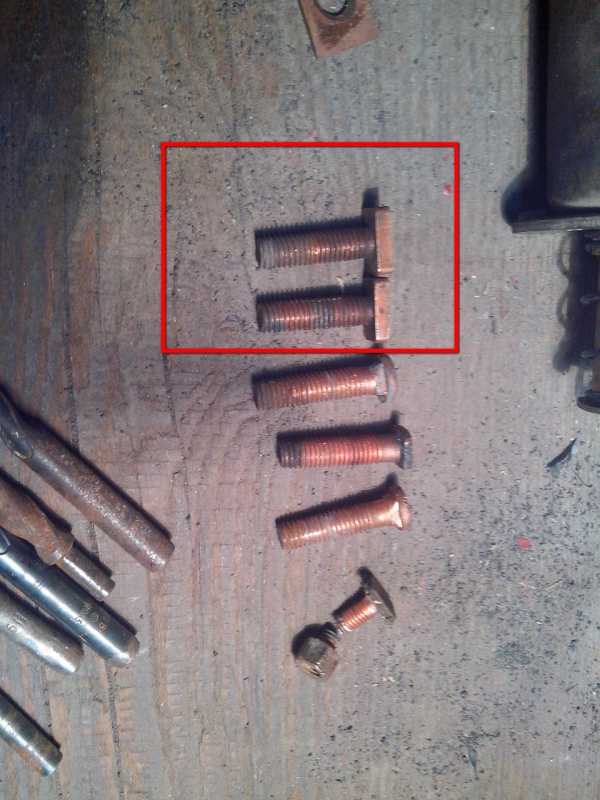

Нашел контакты от других втягивающих, выбрал которые отмечены прямоугольником.

Полный размер

Сразу хочу отметить, что если не найдете контакты от втягивающего, то можно купить в любом автомагазине медные болты на 6 или же на 8.Я решил ставить болт на 8 заместо 6.Зажал корпус контактной группы, и просверлил отверстие на 8.(Сверлите сверлами по нарастающей, а не сразу на 8)

Полный размер

Следующим шагом нужно было сделать форму контакта, и немного сточить его сверху так как он был толще.

Зажал в тески, и начал стачивать. Второй контакт решил тоже заменить, так как он был тоже в плохом состоянии.

Полный размер

Готовый вид контактов, сидят в своих местах как влитые, сразу закрепил их сзади гайками.

Полный размер

Контактную пластину тоже решил почистить.

Полный размер

Начал собирать обратно.

Полный размер

Я решил просверлить маленьким сверлом олово, чтобы провода от катушки просто вставить в отверстия и потом оппаять оловом.

Полный размер

Не забудьте надеть уплотнительную резинку.

Полный размер

Дальше закрутил болты контактной группы и обпаял контакты катушки.

Полный размер

Как видите все можно сделать с минимальными затратами на ремонт, а не покупать новое втягивающее реле за 1000р.

P/S. Просьба не писать что легче купить новое втягивающее и т.д. Мне интересней отремонтировать самому, чем сразу идти и покупать новую деталь!</i>

Для каких целей необходимо тяговое реле стартера

Перед тем как начать изучение состава втягивающего реле, следует разобраться в том, для запуска стартера применяется два реле, они совершенно разные и главное, их не спутать. Одно реле находится в отсеке мотора и служит для включения самого стартера.

Деталь может находиться в отдельном боксе или быть вмонтирована в единый отсек, где находится реле включения — зависит от производителя автотранспортного средства.

Второе реле, рассматриваемое нами, располагается на стартере и служит для выполнения следующих действий:

• необходимое распределение электроэнергии для реле и двигателя стартера;
• синхронизирует процессы узлов стартера в ходе запуска двигателя;
• подает шестерни бендикса в состояние, позволяющее зацепиться им с зубцами венца маховика;
• возвращение в стартовое состояние шестерни после завода двигателя.

В теории существует параллельное название для детали – тяговое реле стартера. Непрофессионально автомобилисты и мастера называют его «втягивающим».

Для пуска исправного мотора достаточно нескольких секунд, происходит обязательное вращение коленчатого вала до установленного предела, пока произойдет воспламенение топлива в камере сгорания.

Втягивающее реле и создано с целью, чтобы четко проводить процесс, обеспечивающий синхронную работу стартера, обеспечивать основным деталям шестерен зацепление и избавить от бендикса маховика после пуска мотора.

Как устроено втягивающее реле стартера, методы его работы

Этот механизм располагается именно над стартером и прочно прикреплен к нему. Если возникает необходимость отсоединить реле, то несложно сделать это, стоит только снять стартер, а затем и реле.

Каждый производитель выполняет тяговое реле в основных видах: разборное, оно просто поддается диагностике, ремонту и проверке; неразборное, его меняют вместе со стартером в результате выхода из строя.

Для реле определены такие основные устройства:

• корпус;
• магнит с обмотками для втягивания и удержания;
• якорь;
• контакты;
• пружина возврата.

Движение ключа в заводном механизме автомобиля приводит к работе катушки, где появляется электрическое поле на обмотке для втягивания, затем якорь движется и останавливается в сердечнике, где благодаря рычагу осуществляется присоединение подвижной шестерни бендикса с венцом на маховике.

Затем, когда сердечником было достигнуто крайнее положение, устройство позволяет замкнуть контакты, их называют «пятаками». В процессе действий срабатывает обмотка для втягивания и осуществляется подача питания на обмотку двигателя, происходит вращение вала и маховика, они уже зацеплены с шестерней.

Необходимый инструмент

Без инструментов демонтаж и установку новой детали не провернуть. Процедура по демонтажу втягивающего реле или стартера в сборе требует наличия простого набора ключей. Для беспроблемной работы пригодятся следующие инструменты:

1. Накидной и рожковый ключ на 13.
2. Отвертки крестообразного и плоского типа.
3. Ключ на 10.
4. Новое втягивающее устройство.

Простой набор со всеми видами ключей пригодится любому водителю, т.к. от внезапных поломок автомобилей марки ВАЗ не застрахован никто. Плюс модели 2114 в том, что ремонт большинства узлов обходится дешево, а поменять втягивающий на ВАЗ 2114 может даже начинающий водитель.

Последовательность контроля работоспособности стартера

Если при переводе ключа зажигания в положение «Старт» стартер не подает никаких признаков жизни, необходимо выполнить следующую последовательность действий:

1. Измерить мультиметром напряжение на клеммах аккумулятора. Должно быть не менее 12 Вольт для запуска двигателя. Если меньше, следует зарядить аккумуляторную батарею.

2. Далее необходимо произвести измерение качества шины «земля» автомобиля. Следует проверить контакты шины «минус АКБ» — кузов автомобиля и «минус АКБ»-корпус двигателя, собственно, стартера. Это лучше сделать, включив зажигание, и измеряя напряжения между минусом АКБ, металлическими элементами корпуса двигателя и зачищенными элементами кузова двигателя. Напряжения должны быть строго 0,0 Вольт. Если больше, возможно нарушены контакты соединений.

3. Перед проведением дальнейших действий лучше произвести компьютерную диагностику. Во многих автомобилях запуск двигателя может блокировать иммобилайзер, возможно, требуется привязка ключа. Неисправность узлов автоматической коробки переключения передач также может ввести режим запрета на запуск авто.

4. Для дальнейшей диагностики стартера требуется электрическая схема автомобиля и схема расположения реле и предохранителей. Система запуска автомобиля может быть организована одним из двух способов. В автомобилях более ранних годов выпуска напряжение на втягивающее реле стартера подавалось непосредственно с контактной группы замка зажигания. Неисправность контактной группы приводит к отсутствию напряжения, подающегося на втягивающее реле. В таком случае необходимо проверить наличие контактов по схеме подключения замка зажигания. В современных автомобилях для управления срабатыванием стартера используется реле стартера, обычно устанавливаемое в блоке реле и предохранителей в подкапотном пространстве. Необходимо проверить исправность реле, наличие на его входном контакте напряжения +12 Вольт. Можно принудительно включить стартер, замкнув контакты реле.

5. Далее переходят непосредственно к работам со стартером. Он обычно расположен в области маховика. Более удобное расположение – между двигателем и радиатором системы охлаждения. В этом случае доступ к нему упрощен. Хуже, если стартер расположен за двигателем под выпускным коллектором. В любом случае, необходимо отследить путь пролегания проводов, идущих от стартера. От него отходят два проводника: один толстый (сечение не менее 25 кв.мм.) для запуска электродвигателя и тонкий – для управления втягивающим реле.

6. В первую очередь необходимо в удобном месте зачистить тонкий проводник, подсоединить к нему провод сечением не менее 2 кв.мм. и заизолировать место соединения. Затем перевести коробку передач в нейтральное положение. После этого соединить подключенный проводник к положительной клемме заряженного АКБ. Если при этом не последует никаких действий со стороны стартера, возможны следующие варианты:

• неисправность обмотки втягивающего реле (обрыв);
• износ щеток электродвигателя стартера;
• поломка ламелей коллектора;
• обрыв обмотки якоря;
• отсутствие контакта на разъеме тонкого провода (часто встречается, когда тонкий проводник приходит в разъем «под фишку», его иногда достаточно просто пошевелить);
• отсутствие заземления на корпусе двигателя автомобиля (для большей уверенности можно мощным проводом соединить корпус двигателя с минусом АКБ).

7. Если втягивающее реле сработало уверенно, но электродвигатель стартера не вращается, следует проверить наличие напряжения + 12 Вольт на выходе толстого проводника. Он обычно имеет соединение «под гайку», иногда контакты подгорают и обугливаются. В таком случае следует снять и зачистить контактные зоны. Также следует проверить соединение толстого проводника в области положительной клеммы аккумуляторной батареи.

8. С помощью мультиметра можно проверить сопротивление обмотки втягивающего реле (между подсоединенным проводником и корпусом двигателя оно должно быть в пределах от 3 до 20 Ом для различных типов стартеров).

9. В случае, когда предыдущие действия не привели к положительному результату, необходимо приступить к диагностике неисправности на снятом с автомобиля стартере.

Видео — как замкнуть стартер на прямую, если он не крутит:

Соединение стартера Ваз 2113-2114-2115

ВАЗ / 2113, 2114, 2115 / ремонт / электрооборудование / стартер / Соединение стартера по цепи

Соединение стартера по цепи.

Проверка стартера и устранение неисправностей в стартере ваз 2114, порядок ремонта стартера ваз 2113, этапы разборки и сборки стартера автомобиля. Диагностика электрооборудования лада 2113. Инструкции по ремонту электрооборудования, стартера, зажигания лада 2114. Проверка приборов, очистителя, освещения лада 2115 Стартер типа 5712.3708 – это электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором и с электромагнитным двухобмоточным тяговым реле ваз 2113.

В корпусе статора закреплены четыре постоянных магнита. Вал якоря вращается в двух металлокерамических вкладышах установленных в крышке и опоре. Вращение от вала якоря передается валу привода через планетарный редуктор. Планетарные шестерни вращаются на игольчатых подшипниках. Передний конец вала привода вращается в металлокерамической втулке, запрессованной в картер сцепления.

• Схема соединений стартера
• 1 – стартер
• 2 – аккумуляторная батарея
• 3 – генератор
• 4 – монтажный блок
• 5 – выключатель зажигания
• Р1 – втягивающая обмотка тягового реле
• Р2 – удерживающая обмотка тягового реле

Схема соединений стартера лада самара 2. При включении стартера напряжение от аккумуляторной батареи через выключатель зажигания подается на обе обмотки тягового реле стартера ваз 2114 (втягивающую Р1 и удерживающую Р2). После замыкания контактов тягового реле ваз 2115 втягивающая обмотка отключается.

vazclub.com

Демонтаж и замена

Чтобы удобнее было выполнять замену реле, рекомендуется не полениться и все же снять сам стартер. Это позволит одновременно с заменой релюшки выполнить проверку состояния стартера.

Описанная ниже процедура снятия касается сборного реле, у которого есть возможность заменить отдельные элементы конструкции.

1. Отключите минусовую клемму с аккумулятора.
2. Отключите красную клемму с релюхи. Это провод красного цвета.
3. С помощью ключа на 8 миллиметров открутите гайку крепления щеточного узла. Ее вы найдете сзади реле.
4. Снимите контакт, который удерживала эта гайка.
5. Открутите крепеж втягивающего реле к массе. Речь идет о стяжных болтах.
6. Далее необходимо демонтировать силовой провод, после чего вытаскивается само реле.
7. С торцевой части откручиваются крепежные гайки, что позволяет снять верхнюю часть реле.
8. Сердечник релюшки желательно сразу заменить на новый.
9. Поставьте новое реле.
10. Действуя строго в обратной последовательности, соберите узел, что позволит вам завершить замену агрегата.
11. Рассоединяя релюху на две его составные части, обязательно следите за тем, чтобы не выскользнул сердечник, и не выскочила пружинка.

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

1. Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
2. Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
3. Если вы сняли стартер, проверка выполняется несколько иначе :

1. Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
2. Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
3. Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
4. При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».

• Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
• Конструкция устройства имеет медные болты и языковидный элемент;
• К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
• При наличии контакта, втягивающее реле щелкает и включается в работу;
• Если нет, тогда придется отправляться в магазин за новым реле.

Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.
