Газовые редукторы на авто 4 поколения

Регулировка оборудования

Отрегулировать работу ГБО Atiker, Lovato и Tomasetto можно попробовать самому. Чтобы разобраться, как настроить ГБО 2 поколения на инжекторе, следует иметь соответствующий опыт и знать принципы работы электрооборудования автомобиля.

Подлежат регулировке при эксплуатации автомобиля на ГБО:

• количество оборотов холостого хода, при которых двигатель перейдёт на газ;
• по необходимости требуется подстройка дозатора газовой смеси;
• при эксплуатации автомобиля на пропан-бутановом горючем быстро загрязняется воздушный фильтр, его заменяют новым или продувают;
• проверяется газовая магистраль на отсутствие протечек;
• контролируется наличие газа в баллоне;
• необходимо следить за тем, чтобы в бензобак не был пустым для периодического запуска двигателя на бензине.

При установке газобаллонного оборудования иногда приходится увеличивать или уменьшать количество оборотов, при которых инжекторный двигатель перейдёт на газ. Для этого проворачивают регулировочное сопротивление на кнопке-переключателе ГБО, добиваясь необходимых параметров. У карбюраторного автомобиля время задержки автоматического отключения газа регулируется аналогично.

Читайте далее:

Газовое оборудование 3 поколения: принцип работы, установка, плюсы и минусы

Как подключается ГБО 2 поколения на инжектор своими руками?

Как установить газовое оборудование на ВАЗ 2107?

В чем заключается принцип работы ГБО 6 поколения

Установка ГБО на ВАЗ 2106: в чём выгода и как это сделать?

Основные неисправности, причины возникновения способы их устранения.

Настройка. Регулировка и настройка газового оборудования и его ЭБУ после его установки – процесс достаточно сложный, и он должен проводиться опытными профессионалами. Если загорелся чек двигателя при работе на газе, то, вероятно, система настроена неверно. Если речь идет о карбюраторном двигателе, то его настройка похожа на настройку карбюратора – подбор оптимальных положений подачи воздуха и смеси. На инжекторных двигателях – это настройка режимов на компьютере. Браться за такую работу своими руками не рекомендуется. Лучше ехать в сервис и, если что-то пошло не так, возвращаться или искать нормальный.
Свечи. Требования к свечам для поджигания газа предъявляются повышенные. При работе на газе на свечах зажигания не образуется нагар

Когда автомобиль Приора переключается на газ, зажиганию требуется больше мощности для того, чтобы газ загорелся. Лучше отдать предпочтение специализированным моделям. Хотя сами свечи после их установки и работе на газе служат значительно дольше. При работе на газе смесь сгорает практически полностью, и на них не образуется нагар.

Запуск автомобиля на газе. Хотя автомобиль Приора вполне может запускаться и прогреваться на газе, делать этого не следует, особенно на морозе. После такого насилия страдают мембраны редуктора и сокращается их срок службы. Современное ГБО четвертого поколения запускает двигатель на бензине и автоматически переключается на газ при достижении температуры в сорок градусов Цельсия. Сломанный редуктор необходимо менять.
Неправильное и несвоевременное обслуживание. После установки ГБО Атикер автомобиль Приора требует больше внимания и операций по обслуживанию

Внимание уделяется воздушному и газовому фильтрам. С редуктора необходимо сливать конденсат после каждой второй–третьей заправки

Следить за системой охлаждения, иначе редуктор перемерзнет. В системе охлаждения может образоваться пробка, уровень жидкости в таком случае стоит пополнить, найти и устранить причину утечки и развоздушить систему. После установки ГБО автомобиль Приора требует больше внимания и операций по обслуживанию

Неисправности двигателя. Работа газа в качестве топлива сказывается на состоянии силовой установки только положительно. Когда автомобиль Приора переключается и работает на газе – пропадает детонация, появляется нагар, смазка не смывается со стенок цилиндров. А вот усталость самого двигателя, который тоже имеет свой ресурс, может доставить немало проблем с ГБО. Неисправные или грязные лямбда-зонды, усталость ГРМ и поршневой группы, плохая компрессия могут привести к плохой работе ГБО, утечкам газа. Неисправный двигатель или проводка автомобиля – самая главная причина редких возгораний комплектов. При других условиях это практически невозможно, даже после очень серьезного ДТП. Если двигатель устал, то эксплуатировать его с газом очень опасно, необходим ремонт двигателя.
Неисправности проводки или ЭБУ. Плохой контакт на датчиках или аккумуляторе, неправильный монтаж и установка датчиков, клапанов и систем. Необходимо проверить всю проводку системы и заменить неисправные элементы.
Загрязнение системы. Сам по себе газ не содержит вредных примесей. Чего не скажешь о мусоре в баллоне и в емкостях на заправочной станции. С течением времени система ГБО и её отдельные элементы будут забиваться мусором
С течением времени система ГБО и её отдельные элементы (например, клапан для расхода газа) будут забиваться мусором, и их необходимо будет очищать. Очистка производится сжатым воздухом, растворителями или специальными средствами.

Настройка газового редуктора ГБО

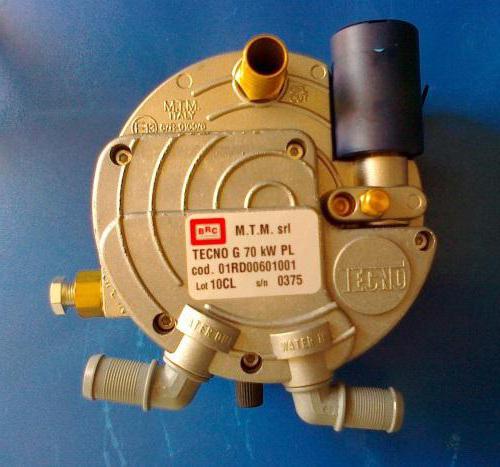

Редуктор – это необходимый элемент в конструкции газового оборудования. С его помощью регулируется давление газа, поступающего в баллон. При стабильном расходовании газа редуктор держит давление на одном уровне, хотя при резком увеличении расхода давление может уменьшаться, но незначительно.

Регулировка редуктора ГБО необходима при установке нового оборудования. А через 100 000 км стоит повторно провести его диагностику и подкорректировать.

Правильная работа ГБО зависит не только от качества его электронной настройки. После некоторого периода эксплуатации (3 или 4 года) клапаны и мембраны могут поизноситься, что приведёт к перерасходу газа.

Отсрочить этот момент можно правильной эксплуатацией ГБО (редуктора в частности): старт двигателя должен проходить на родном топливе авто (бензин или дизель). Только после того, как температура мотора достигнет хотя бы 30 о С, можно переключиться на газ. При низких температурах мембрана редуктора может замёрзнуть. Именно поэтому редуктор подключают к магистралям тосола.

Редуктор ГБО 4 поколения в настройке своими руками не совсем прост. Существует два способа корректировки: регулировка чувствительности и настройка количества газа в канале холостого хода.

Перед началом настройки нужно дать двигателю прогреться, а затем отключить подачу бензина, давая мотору переработать оставшееся в нём топливо.

Регулировка холостого хода:

1. Ставим регистр мощности на максимум.
2. Полностью заворачиваем винт холостого хода, а потом откручиваем его на пять оборотов.
3. Регулятор чувствительности приводим в среднее положение.
4. Заводим машину на газе и подсосом повышаем обороты до 2000.
5. Одновременно убираем подсос (очень медленно) и регулятором холостого хода ищем тот момент, когда стартер достигнет максимальных оборотов.
6. Убираем подсос полностью. Должен получиться стабильный холостой ход.
7. Плавно закручиваем регулятор чувствительности.
8. Плавающие обороты поднимаем до максимума регулятором холостого хода.
9. Регулятор не помог – закручиваем винт чувствительности на пару оборотов и повторяем всё заново.
10. Добиваемся 1200 оборотов на холостом ходу, а затем плавно регулятором холостого хода снижаем их до 950.

Настройка чувствительности редуктора:

1. Очень медленно откручиваем регулятор чувствительности до изменений значения холостого хода.
2. Как только число оборотов изменилось, совсем немного закручиваем регулятор обратно.
3. Проверяем настройку: резко нажимаем на педаль акселератора. Двигатель должен тут же среагировать – без рывков и задержек.

Регулировка регистра мощности:

1. Доводим обороты стартера до 3500, закручивая регулятор мощности.
2. Как только обороты начинают падать, прекращаем процедуру.

Проверка качества настройки:

1. Резко нажимаем на педаль акселератора.
2. Закручиваем регулятор чувствительности на четверть, пока обороты стартера не начнут резко уменьшаться.
3. Откручиваем регулятор на пол-оборота и даём двигателю поработать на холостом ходу.

Если настройка ГБО 4 поколения своими руками выполнена верно, ДВС будет работать ровно и стабильно.

После того как газовое оборудование установлено на автомобиль, необходимо правильно откорректировать его работу. Также в ходе эксплуатации транспорта на газу или после ремонта, может потребоваться диагностика, а затем калибровка/регулировка ГБО.

В данной статье мы расскажем, как выполняется настройка ГБО 4 поколения своими руками.

Регулировка ГБО 4 поколения

Четвертое поколение функционирует с помощью электроники, которая фиксирует нагрев двигателя, количество оборотов, посылает импульсы в редуктор, контролирует движение форсунок и работоспособность системы подачи топлива. Правильная настройка газобаллонного оборудования позволяет синхронизировать функционирование узлов топливной системы и не препятствовать работе бензинового ЭБУ (электронного блока управления).

Универсальных показателей настройки нет, поскольку на работу газовой системы оказывают влияние:

• качество газа;
• интенсивность потребления горючего;
• эффективность фильтрации;
• нагар на стенках труб.

Важно выставить правильные параметры ГБО. Сделать это самостоятельно без специальных знаний и навыков не представляется возможным

Поэтому рекомендуется обратиться за настройкой в профессиональный специализированный автосервис.

В процессе настройки ГБО 4 поколения производятся следующие действия:

Регулировка исходящего редукторного давления производится, поскольку стандартный уровень в 1 атмосферу подходит не для каждого автомобиля. Поэтому корректировка осуществляется в индивидуальном порядке. Чтобы увеличить мощность двигателя на высокой скорости (от 150 км/ч), необходимо повысить давление на 0,1-0,3 атм. Параметризация топливной карты осуществляется вместе с калибровкой. Подходящие параметры определяются, исходя из качества горючей смеси. Низкокачественное топливо негативно сказывается на потреблении. Для форсунок подбираются жиклеры определенного диаметра. Плохо подогнанные детали могут функционировать неэффективно. Поплавок баллона настраивается под оптимальный уровень давления газа

Важно правильно подобрать место установки баллона. Как правило, его монтируют вместо запасного колеса в багажном отделении автомобиля

В большинстве случаев достаточно правильно настроить основные системные узлы. Полные правила корректировки ГБО могут состоять из 50-страничной инструкции.

Ошибки настройки ГБО 2 на инжекторе

1. Несоответствие форсунок мощности двигателя. Жиклеры форсунок должны соответствовать исходящему давлению редуктора и характеристикам мотора. Если форсунки ГБО 2 поколения не будут успевать подавать газ, будет просадка мощности и обедненная смесь. Проблема решается заменой форсунок или расточкой жиклеров. Форсунки ставятся как можно ближе к впускному коллектору. 2. Неправильная регулировка винтов редуктора. Настройка ГБО 2 поколения на инжекторе проводится на разных оборотах двигателя, включая холостой ход. Последствия неправильной настройки:

• автоматическое переключение на бензин на оборотах 2500-3000 при норме от 4000;
• расход газа увеличен на 15-20% в сравнении с бензином (обогащенная смесь);
• нормальная работа на холостом ходу и просадка мощности при ускорении.

Регулировка ГБО 2 поколения на инжекторе проводится на стенде, гаражная регулировка опасна.

3. Неправильно настроены ячейки ЭБУ. Для исключения появления сигнала Checkнужен четкий подбор коэффициентов для топливной карты. Правильная настройка ГБО подразумевает корректировку эмулятора работы инжектора до полного соответствия его работы на бензине.

Подведем итог. ГБО 2 поколения — это устаревший тип оборудования, который ставится разве что на карбюраторные системы и моновпрыск. Большинство ошибок на классическом инжекторе 4 цилиндра связаны с ошибкой настройки. И если во 2-м поколении настройка ГБО на инжекторе ручная, то в 4-м поколении за точность настройки отвечает электроника. Она же и автоматически корректирует изменение системы впрыска на разных оборотах двигателя, приближая расхода газа к минимально возможным границам. Купить ГБО в Харькове 4 поколения можно за 400 евро. Разница в 200 евро между поколениями окупается за 5-6 тыс. км и она стоит того, чтобы ездить комфортно без опасений относительно проблем с клапанами и поршнями.

СТО KOSTA GAS — это СТО, которое является официальным представителем АЕВ в Украине. Компания является сертифицированным импортером итальянских комплектов PRIDE by AEB любых комплектаций. СТО продает и устанавливает комплекты на почти все виды авто, делает настройку ГБО в Харькове и Киеве, реализует комплектующие: вы можете купить баллоны ГБО пропан и метан, форсунки, редуктора, датчики, мультиклапана, магистрали и многое другое. Всегда квалифицированная помощь и информационная поддержка во всей партнерской сети СТО (15 городов Украины) и страхование двигателя каждому клиенту бесплатно!

KOSTA GAS — лучшие итальянское ГБО для Украины!

Регулировка редуктора на карбюраторных и инжекторных автомобилях.

Регулировка электронного редуктора

На электронном редукторе-испарителе (далее «редуктор») есть две основные регулировки: давления во второй ступени холостого хода цифра2 на рисунке и количества газа проходящего через канал холостого хода на рисунке цифра 1 . Двигатель нужно завести на бензине и прогреть до рабочей температуры, обороты холостого хода установить 950-1000 об/мин. Выключить подачу бензина и выработать бензин. Исходное положение регулировок: дозатор вывернут на максимум

(максимальное сечение канала подачи газа, если дозатор двухсекционный с раздельной регулировкой по камерам,

то первая камера на максимум, вторую на минимум), винт холостого хода цифра 2 на редукторе завернуть до конца, а затем отвернуть на 5 оборотов, винт цифра 1 завернуть до конца.

Установка холостого хода

Завести автомобиль на газе и используя подсос установить обороты 1700-2000 об/мин.Теперь в несколько шагов понемногу убирайте подсос и, вращая винт холостого хода цифра 2 , найдите максимум оборотов.

(имеется в виду, что винт цифра 2 крутить на откручивание до того момента пока обороты не перестанут расти в большую сторону как только перестали нарастать остановиться!!)

Регулировка газового редуктора

Регулировка газового клапана — дело ответственное. И браться за него самому стоит только в случае, если вы специалист по ГБО и уверены в своих силах. В обратном случае, мы советуем обратиться к профессионалам в сервисный центр. Тем более, что таких сервисов за последние годы стало появляться все больше и больше.

Помните о том, что неквалифицированная регулировка газового редуктора может привести к утечке газа и к неконтролируемому росту и/или падению давления в газовом баллоне. Нет нужды говорить о том, насколько это может быть опасно.

Как правило, при возникновении неполадок в газовом редукторе, их можно устранить путем замены той или иной детали редуктора, — в случае, если редуктор разборный. Если же он неразборный, то нужно будет покупать новый редуктор.

Если вы взялись сами за регулировку газового редуктора, то начинайте с выставления холостого хода. Затем после каждой из прогазовок выкручивайте винт чувствительности на четверть оборота, пока не получите верной реакции на резкое открытие дросселя.

После этого нужно настроить подачу. Доведите обороты двигателя при помощи дросселя до 3000 оборотов в минуту, после этого закручивайте дозатор подачи газа (винт), пока обороты не начнут снижаться. Затем можете попробовать проехаться и посмотреть, насколько откликается оборудование на ваши действия.

Параметры настроек

Чтобы регулировка ГБО 4 поколения прошла правильно, грамотно, нужно понимать, что потребуется выбрать два варианта, которые, собственно, и позволят сделать это.

1. Например, всегда можно осуществить правильную настройку ГБО, имея лишь кабель, предназначенный для регулировки агрегата, осуществляя это по изменению времени впрыска. Когда используется такой вариант, то старые версии программ подходят идеально.
2. Можно достичь успеха и при помощи диагностического сканера, делается это по топливной коррекции. Конечно, имея под рукой диагностический сканер, адаптер, всегда можно выполнить настройку той или иной программой.

Настройка газового редуктора ГБО

Регулировка редуктора ГБО необходима при установке нового оборудования. А через 100 000 км стоит повторно провести его диагностику и подкорректировать.

Правильная работа ГБО зависит не только от качества его электронной настройки. После некоторого периода эксплуатации (3 или 4 года) клапаны и мембраны могут поизноситься, что приведёт к перерасходу газа.

Отсрочить этот момент можно правильной эксплуатацией ГБО (редуктора в частности): старт двигателя должен проходить на родном топливе авто (бензин или дизель). Только после того, как температура мотора достигнет хотя бы 30 оС,можно переключиться на газ. При низких температурах мембрана редуктора может замёрзнуть. Именно поэтому редуктор подключают к магистралям тосола.

Перед началом настройки нужно дать двигателю прогреться, а затем отключить подачу бензина, давая мотору переработать оставшееся в нём топливо.

Регулировка холостого хода:

1. Ставим регистр мощности на максимум.
2. Полностью заворачиваем винт холостого хода, а потом откручиваем его на пять оборотов.
3. Регулятор чувствительности приводим в среднее положение.
4. Заводим машину на газе и подсосом повышаем обороты до 2000.
5. Одновременно убираем подсос (очень медленно) и регулятором холостого хода ищем тот момент, когда стартер достигнет максимальных оборотов.
6. Убираем подсос полностью. Должен получиться стабильный холостой ход.
7. Плавно закручиваем регулятор чувствительности.
8. Плавающие обороты поднимаем до максимума регулятором холостого хода.
9. Регулятор не помог – закручиваем винт чувствительности на пару оборотов и повторяем всё заново.
10. Добиваемся 1200 оборотов на холостом ходу, а затем плавно регулятором холостого хода снижаем их до 950.

Настройка чувствительности редуктора:

1. Очень медленно откручиваем регулятор чувствительности до изменений значения холостого хода.
2. Как только число оборотов изменилось, совсем немного закручиваем регулятор обратно.
3. Проверяем настройку: резко нажимаем на педаль акселератора. Двигатель должен тут же среагировать – без рывков и задержек.

Регулировка регистра мощности:

1. Доводим обороты стартера до 3500, закручивая регулятор мощности.
2. Как только обороты начинают падать, прекращаем процедуру.

Проверка качества настройки:

1. Резко нажимаем на педаль акселератора.
2. Закручиваем регулятор чувствительности на четверть, пока обороты стартера не начнут резко уменьшаться.
3. Откручиваем регулятор на пол-оборота и даём двигателю поработать на холостом ходу.

Если настройка ГБО 4 поколения своими руками выполнена верно, ДВС будет работать ровно и стабильно.

Как работает ГБО 2

Сжиженный пропан-бутан проходит через мультиклапан по расходной магистрали. Как только водитель переключит кнопку на газовое горючее, электрический клапан откроет путь к редуктору-испарителю. Газовое топливо через дозатор и смеситель направится в двс.

Разница с принципом работы ГБО 1 в том, что кнопкой выбора топлива, которая оснащена электроникой, производится пуск автомобиля на газе без дополнительных действий со стороны водителя.

Если двигатель не запустится в течение какого-то времени, электроника закроет подачу газа на редуктор. Светодиоды-индикаторы на пульте переключения топлива ГБО об этом просигнализируют. Фактически произойдёт обесточивание газового электроклапана. Для следующего запуска автомобиля следует переключить газовое топливо на бензин, либо выключить зажигание, и вновь включить.

Пульт переключателя вида топлива позволяет нажатием кнопки перейти автомобилю на газ с бензина автоматически при достижении определённого количества оборотов. Это правило действует при установке гбо 2 поколения на инжектор.

Во втором поколении газобаллонного оборудования кнопки, ответственные за переход с бензина на газ, отличаются у инжекторных и карбюраторных систем. При эксплуатации автомобиля на газовом горючем, кнопке-переключателю находят применение при контроле за работой двигателя. Работа оборудования на газовой смеси основана на подаче импульсов, которые создаёт система зажигания.

Период времени, когда откроется газовый клапан при запуске двигателя, либо пока не наберётся нужная частота оборотов, при которых произойдёт переход на газ, выставляют на пульте переключения топлива.

При температуре ниже 10 градусов тепла, перед тем как двигатель начнёт работать на газовом горючем, следует прогреть мотор на бензине в штатном режиме.

Переход на газ осуществляют при достижении температуры охлаждающей жидкости около 40 градусов выше нуля. Итальянское ГБО Ловато 2 поколения адаптировано к российскому климату, оборудовано защитой от влажности и механических повреждений.

Устройство и принцип работы

Автономный регулятор координирует давление без привлечения дополнительного энергетического источника. Устройства делятся по назначению, способу работы клапана, характеру действия, методу настройки.

Стандартные конструктивные элементы:

• корпус из металла или ПВХ;
• соединительный патрубок с гайкой;
• рабочий штуцер;
• узел фильтрования;
• сдвоенная камера с центральной мембраной;
• седельный клапан на оси;
• манометр.

Затворы бывают одно и двухседельные, диафрагменные, в конструкции применяются шланговые задвижки, краны и дисковые заслонки. В городских магистралях ставят мембраны первых двух видов. Они уплотняются жесткими прокладками из металла, резины, фторопласта.

Настройка автоматики котла и давления

Перенастройку выполняют в случае, если автоматика срабатывает слишком часто. Эту неполадку называют тактованием, и возникает она из-за чрезмерного роста температуры теплоносителя. Уменьшите подачу газа в основную горелку, так вы защитите котел от износа.

У метода есть также запасной вариант — достаточно скрутить кран перед котлом. Помните, что неполное сгорание топлива приводит к увеличению объема дымовых газов и гари.

Место установки котла на кухне: газ можно убавлять краном после подводки, а также на опуске, если это не помешает работе плиты и других газовых приборов

Чтобы избавиться от тактования, перенесите комнатный терморегулятор (если есть) в более холодное место или снизьте температуру воздуха в месте установки. Увеличьте количество теплоносителя в системе отопления. Замените основную горелку, если тактование появилось из-за ее повышенной мощности.

Проблемы с автоматикой и частое выключение наблюдают при таких обстоятельствах:

• упало или подпрыгнуло напряжение;
• сильный ветер погасил горелку;
• уменьшилась проходимость дымохода;
• снизилось давления газа.

Чтобы улучшить работу автоматики, наведите рукоятку автоблока (газового клапана) на положение «искра». Загорится запальник (пилотная горелка, запальная горелка). Оставьте ручку на 30 секунд в таком положении, после чего верните на позицию «выключено» — белый кружок.

Котлы выпускают с термостатами (терморегуляторами), суточными и недельными программаторами. Терморегулятор отключает котел при достижении заданной температуры, потом прибор включается автоматически. Пока хозяева в отъезде, они могут положиться на регулятор с 7-дневным периодом работы. Суточный прибор снимает потребность в постоянном контроле за котлом.

Недельный программатор для газовых котлов Computherm Q7, на котором можно выбирать порог чувствительности, задавать параметры перехода между отоплением и охлаждением и блокировать кнопки

Давление налаживают на автоблоке. К примеру, возьмем Eurosit 630. Агрегат поддерживает температуру воды в отопительном контуре и останавливает подачу газа в опасной ситуации. На Eurosit 630 есть ручка, которая крутится и имеет 7 режимов пламени, — наведите ее на положение «1», снимите крышку и прикрутите винт слева под рукояткой. Крутите по часовой — подача газа будет меньше и плавнее, автоматика заработает лучше.

Настройте также максимальный режим. Наведите ручку на «7» и прикрутите винт на дне агрегата, теперь уже против часовой стрелки. От уменьшения уровня пламени снизится давление газа и эффективность горелки котла на той же настройке мощности.

Определите сначала нужные стороны на автоблоке. Поверхность с рукояткой считайте боковой. Агрегат устанавливают по-разному: иногда эта сторона сбоку, иногда сверху. Не перепутайте нужные винты (позолоченные) с креплениями.

Давление нужно снизить в таких случаях:

• пламя гаснет вскоре после загорания;2
• при зажигании есть хлопок;
• пламя выходит за отведенные ему пределы;
• красный или красно-оранжевый цвет огня.

Давление обычно повышается зимой: газораспределительные компании поднимают значение с 200 до 280 мм водяного столба. Установите регулятор давления или уменьшите подачу через опуск.

Из чего состоит и как работает оборудование

ГБО 2 поколения (пропановое или метановое) применяется в автомобилях с моторами инжекторного и карбюраторного типа. Такое оборудование лучше всего подходит на машины до 3-го экологического класса (Евро 0,1,2). Начиная с евро 3 рациональнее устанавливать 4-ое поколение ГБО.

Устройство на карбюраторе

Комплект второго поколения включает:

• клапан заправочный;
• газовый баллон с мультиклапаном и датчиком уровня;
• заправочная, расходная магистрали;
• редуктор с фильтром грубой очистки (бывает выносной фильтр с электромагнитным клапан подачи газа);
• кнопка выбора типа топлива;
• дозатор газовой смеси (регистр мощности);
• устройство смешивания газа с воздухом (смеситель);
• электромагнитный клапан, перекрывающий доступ бензина в силовой агрегат при переводе его на газ.

Принцип работы оборудования 2-го поколения на карбюраторном двигателе следующий:

Запуск и прогрев двигателя происходит на бензине. Далее клавиша переводится в нейтральное положение для выработки топлива из поплавковой камеры карбюратора. Тем самым, в работу включается электромагнитный клапан, который перекрывает подачу бензина.

После чего переключатель ставится в положение подачи газа, активировав газовый клапан. Так газ, находящийся в баллоне в жидком состоянии, через мультиклапан и магистральный трубопровод поступает к редуктору. На этой стадии смесь проходит предварительную грубую очистку.

При прогреве редуктора от охлаждающей жидкости ДВС, сжиженный газ преобразуется в пар. В парообразной фазе топливо, проходя через регистр мощности, смешивается с воздухом в карбюраторе.

Затем готовая газовая смесь, попадая через впускной коллектор и клапаны ГБЦ, воспламеняется посредством искры в камере сгорания цилиндра двигателя.

Для обратного перехода к базовому топливу кнопка ГБО переводится в положение работы на бензине, минуя нейтральную позицию.

Схема на двигателях с инжектором

Здесь комплектация отличается несколькими составными элементами:

1. кнопка именно для инжекторной системы, но бывают и универсальные;
2. перед дроссельной заслонкой ставится смеситель с механизмом против хлопков;
3. эмулятор бензиновых форсунок;
4. эмулятор лямбда-зонда (требуется установка не на всех машинах).

Радикальных отличий в принципах работы обеих схем газового оборудования нет. Основные изменения внесены в конструкцию ГБО, по причине наличия в автомобиле с инжектором форсунок для подачи топлива (или моно инжектор – одна форсунка на все цилиндры). Которые контролируются штатным блоком управления двигателя (ЭБУ).

Переход двигателя на газ может осуществляться в полуавтоматическом режиме (среднее положение тумблера). Пока двигатель не наберет заданного количества об/мин (1500-2000), в камеру сгорания подается бензин. Затем автоматически происходит переключение на газ.

Эмулятор форсунок нужен для отключения бензиновых инжекторов, также он подаёт сигнал контроллеру (ЭБУ) имитируя их работу. За счёт этого блок управления, не выводит ошибку («check engine») о неработающих форсунках, путём сигнализации на панели приборов.

Эмулятор лямбда-зонда (датчик кислорода) блокирует вывод блоком управления ДВС ложной ошибки о бедной смеси топлива. Преимущества датчика:

• облегчает настройку ГБО за счёт вывода индикации качества смеси (бедная зелёный цвет, богатая красный);
• уменьшает расход газа в среднем на 7-10%;
• позволяет обнаружить реальные ошибки в работе двигателя.

Из-за возможных неисправностей в системе зажигания (пропуски искры) или газораспределительном механизме, в двигателе происходят хлопки. Причиной тому является воспламенение топлива во впускном коллекторе, это может привести к его разрыву.

ГБО второго поколения оснащается «антихлопковым» клапаном, который установлен в смесителе газа или может быть ещё дополнительный в корпусе воздушного фильтра.

Digitronic Maxi-2 редуктор Nordic 170 л.с форсунки Digitronic 2 Om Италия

Digitronic maxi2

Редуктор Nordic 170 л.с. форсунки Digitronic 2 Om Италия

Комплект включает в себя: • Блок управления Digitronic maxi-2; • Редуктор Tomasetto Nordic до 170 л.с; • Форсунки Digitronic скоростные (2 Ом); • Трубка термопластиковая Faro D6 — 5м; • Трубка термопластиковая Faro D8 — 2м; • Датчик уровня газа EG HLS (импульсный); • Хомуты ; • Фильтр паровой фазы; • Датчик температуры; • Переходники тосольные — 2шт ( тройники); • Комплект газовых и тосольных рукавов ; • Баллон 42л. тороидальный (под запаску); • Мультиклапан Tomasetto КЛАСС А (с клапаном сброса газа); • ВЗУ (заправочное устройство) Tomasetto;

Заказать

Газовый комплект ГБО 4 поколения DIGITRONIC MAXI 2 +форсунки DIGITRONIC 2Om +редуктор Tomasetto Nordic 170 л.с с тороидальным баллоном, трубками и рукавами, устанавливается на все марки автомобилей с 4-х цилиндровыми двигателями. Польское оборудование гбо 4 поколения диджитроник с контроллером MAXI 2 надежное и мощное. Имеет полную комплектацию для установки на ваш автомобиль! Производители: DIGITRONIC (Польша), Tomasetto (Италия), FARO (Италия).

Производители: Stag (Польша), Tomasetto (Италия), Digitronic (Италия).

Комплектация ГБО 4 поколения DIGITRONIC MAXI 2:

Электроника DIGITRONIC MAXI2:

• Блок управления DIGITRONIC MAXI2 (микропроцессор регулирующий впрыск газа);
• Переключатель газ-бензин LED-200;
• Комплект проводки с разъемами для газовых форсунок Bosch/Europa DIGITRONIC MAXI2;
• Датчик температуры газа;
• Звуковой зуммер;
• Датчик давления Stag PS-04(«Мап-сенсор» — устройство для отображения газа и разряжения в коллекторе);
• Датчик уровня газа в баллоне Stag;
• Производитель:AC Stag (Польша).

Газовый редуктор Tomasetto AT-09 Alaska до 170 л.с:

• Материал:Алюминий,
• Максимальное давление на выходе варьируется:от 900 Mbar до 1800 Mbar;
• Напряжение катушки в работе — 12 Вольт;
• Мощность катушки в работе — 17 Ватт;
• Впускной патрубок (вход трубы) — D 6 мм;
• Выпускной штуцер ( выход трубы) — D 12 мм;
• Мощность двигателя:от 80 до 170 л.с. , с Т> -10 ° C;
• Размеры — 120x125x105 мм;
• Вес — 1,5 кг;
• Производитель:Tomasetto Achille Spa (Италия).

Газовые форсунки DIGITRONIC 4 цилиндра, 2 Ом (с штуцером в коллектор и калибровочными штуцерами) технические данные:

• Максимальное давление в работе — 6 Бар;
• Температура в работе:от -40°С до +120°С;
• Рабочая среда форсунок — метан, пропан (LPG/CNG);
• Производитель:Digitronic (Италия).

Пропановый баллон тороидальный 42 литра (200х600 мм)

технические данные:

• Номинальное давление в работе– 1,6 Мпа;
• Максимальное давление в работе– 3 Мпа;
• Температура эксплуатации:от -40°С до +45°С;
• Срок эксплуатации – до 10 лет;
• Срок службы – макс. 2500 циклов заправки;
• Производитель:Беларусь

Мультиклапан Tomasetto Sprint 200 -30 класса A (с ВЗУ и крепежом)

технические данные:

• Тип баллона:Тороидальный;
• Монтаж:под датчик уровня;
• ВЗУ:под бампер с крепежом;
• Резьба на входе — G 1/4;
• Выход газа — штуцер с резьбой D6 M10x1;
• Снабжен запорно-предохранительной арматурой, наличие стрелки указывает на уровень пропана в баллоне;
• Производитель:Италия.

Фильтр тонкой очистки газа с отстойником Alex ULTRA 360 (Польша),

Дополнительный составляющие комплекта:

Трубки:

• Трубка термопластиковая FARO (Италия) D6мм. — 6м;
• Трубка термопластиковая FARO (Италия) D8мм. — 1,5м.

Рукава:

• Газовый рукав Fagumit D12мм. — 1м;
• Тосольный рукав Fagumit D16мм. — 1,5м;
• Форсуночный рукав Fagumit D5мм. — 1м;
• Вакуумный рукав Fagumit D4мм. — 1м;

Хомуты;

Скобы крепления трубки;

Тройники тосольные D16x16x16 2шт;

Комплект фитингов FARO 4шт:D6 (Пряой+угловой), D8 (прямой+угловой).

Любую из частей комплекта можно изменить. Комплект digitronic гбо 4 поколения +редуктор Alaska +форсунки DIGITRONIC

с мощным контроллером для надежной работы электроники для 4х цилиндровых двигателей. Лучшее в использовании среди комплектов при выбореГБО 4 поколения .

ГБО 4 Диджитроник устанавливается на все 4-х цилиндровые автомобильные двигателя. Полностью укомплектованный набор необходимого оборудования для перехода автомобиля на газ (пропан-бутан). ГБО 4 поколения диджитроник макси 2 содержит запчасти различных производителей, которые идеально работают в сборе. Все запчасти мировых брендов, используются в Украине довольно давно и успешно.

Выводы и полезное видео по теме

Видео #1. Конструкция простого редуктора для пятилитровых баллонов:

Видео #2. Пример ремонта распространенных редукторов серии БКО:

Выбор редуктора для системы на основе сжиженного газа необходимо сделать с учетом требуемых параметров давления и пропускаемого объема. Несложное обслуживание и своевременное устранение мелких неисправностей позволит устройству долго и качественно выполнять свои функции.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Расскажите нам о выборе редуктора, который вы поставили на газовый баллон, напишите о правилах эксплуатации прибора. Задавайте вопросы, делитесь мнением и фотоснимками по теме статьи.

Источник
