Какие лампочки стоят в противотуманках на ваз 2114 (цоколи bosch и киржач)

Как установить и подключить ПТФ?

Установка и подключение проводится в 3 этапа:

1. Устанавливаем ПТФ в бампер.
2. Подключаем проводку к монтажному блоку через реле.
3. Устанавливаем кнопку в панели.

Схема подключения

Ну, я думаю, здесь все понятно! Однако схема указана не полностью: не обозначена масса самих ПТФ на кузов, которую нужно сделать в обязательном порядке. Крепить ее нужно в надежное место, естественно на металл! Перед креплением обязательно зачистите металл от грязи и хорошо затяните массу, чтобы не было просадок в напряжении. Иначе ПТФ будут гореть тускло, неравномерно.

Установка в бампер

Как писалось выше, есть два варианта — либо ставить новый бампер с готовыми вырезами под ПТФ, либо резать лобзиком самому. Для этого снимаем элемент, размечаем посадочные отверстия, режем.

Далее устанавливаем «очки» — закрывают вырез с внешней стороны бампера, состоят из двух частей:

1. Декоративная — внешняя.
2. Внутренняя — крепит очки к бамперу при помощи боковых защелок и держит ПТФ.

Подключение проводки к блоку через реле

Реле с комплектом проводов

1. Первым делом открываем капот, находим необходимый блок и откручиваем по бокам два его крепления к кузову, снимаем крышку.
2. Снизу монтажного блока отстегиваем две крайние колодки проводов с маркировкой «7» и «8».
3. Берем установочный комплект: надеваем на реле провода из комплекта.
4. Другие их концы добавляем в колодку проводов «7» и «8» согласно схеме.
5. Обратно втыкаем колодки в монтажный блок и крепим его обратно на родное место
6. Далее, прикрепляем реле к кузову автомобиля в любое понравившееся место: например, рядом с тем же блоком.
7. Проводим длинные провода от колодок монтажного блока (которые мы уже установили) до противотуманок и подсоединяем их. Также крепим массу ПТФ к кузову авто.

Установка кнопки в панели

Чтобы установить кнопку, которая идет в комплекте монтажного набора, вам нужно будет частично разобрать переднюю панель.

Снятие центральной консоли

К счастью, что завод предусмотрительно установил проводку для ПТФ во все комплектации «Самар», поэтому нам остается снять центральную консоль и найти в проводке колодку для подключения кнопки.

Далее найдите колодку проводов, установите кнопку и соберите панель.

После чего необходимо проверить фары на работоспособность.

Не забывайте, что они срабатывают только после включения габаритных огней!

Как подключить «противотуманки» своими руками

Перед непосредственной установкой фар определяется их местоположение. В случае с автомобилем ВАЗ 2115 в бампере уже имеются штатные отверстия для установки дополнительных осветительных приборов. Аналогичные можно вырезать в бамперах ВАЗ 2113 и ВАЗ 2114.

Совсем необязательно портить внешний вид бампера — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, которые придают привлекательности и аккуратности установленным фарам и облегчают процесс их монтажа.

Алгоритм установки и подключения

1. Установка в салоне автомобиля кнопки включения. В случае с ВАЗ-2114 место под клавишу находится по левую сторону от водителя на передней панели. Впрочем, её размещение может быть произвольным — главное, чтобы водителю было удобно управлять автомобилем. Нередко кнопки включения ПТФ устанавливаются вместо заглушек на панели управления.

2. Со штатной передней панели снимается решётка с динамиком. За ней располагаются два разъёма — один предназначен для включения фар, второй — для индикации работы осветительных приборов и подсветки самой клавиши.

3. Кнопка размещается на удобном месте, к ней подключаются фишки. Решётку динамика можно возвращать на место.

4. Под капотом должен располагаться монтажный блок, объединяющий предохранители и реле. В этом же месте будет монтироваться реле ПТФ, поэтому блок необходимо снять: для этого откручиваются гайки, которыми он крепится, и его приподнимают.

5. На нижней панели монтажного блока располагаются две колодки — 7 и 8. Каждая из колодок подписывается ещё при изготовлении на заводе, поэтому ошибок на этом этапе допустить невозможно.

6. В наборе ПТФ имеется жгут из проводов с четырьмя контактами. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода.

7. Реле крепится в моторном отсеке автомобиля.

8. Провода, идущие от реле ПТФ, подключаются к 7 и 8 разъёмам монтажного блока: в 7 разъёме на 8 клемму подводится 30 клемма от реле, 87 клемма — к разъёму 1, 85 клемма — к разъёму 17 на 7 колодке, 86 клемма подключается к массе. От 8 колодки 2 и 3 клеммы направляются на левую и правую противотуманные фары соответственно.

9. К «противотуманкам» подключаются провода массы: их обычно крепят к гайкам блок-фар.

Схема подключения разъемов и клемм противотуманных фар

Работоспособность всего подключения можно проверить путём включения габаритных огней — только тогда заработают противотуманные фары.

Противотуманные фары функционируют только при включенных габаритных огнях

После завершения установки ПТФ на автомобиль их остаётся правильно отрегулировать. Поток света не должен слепить водителей на встречной полосе.

Видео: инструкция по установке и подключению противотуманных фар

Противотуманные фары — необходимое осветительное оборудование на любом автомобиле, облегчающее поездки в условиях минимальной видимости. При отсутствии ПТФ на определённой модели авто их можно установить самостоятельно. Процедура монтажа не требует особых знаний и может быть проведена водителем без привлечения сторонних лиц.

Зачем нужны ПТФ на ВАЗ 2114

Туман редко распространяется до земли, поэтому между ним и земной поверхностью остается небольшая прослойка прозрачного воздуха. Противотуманные фары формируют узкий в вертикальной плоскости (но широкий в горизонтальной) пучок света, который направлен параллельно поверхности дороги. Тем самым ПТФ ВАЗ 2114 подсвечивают туман снизу и дорога хорошо освещается.

Широкий луч света улучшает видимость обочины дороги и боковой разметки, что помогает не выехать за пределы проезжей части. Распространено заблуждение, что эффективные ПТФ могут быть только со стелами желтого цвета. В реальности одинаково хорошо освещают дорогу как желтые, так и белые фары.

Эти цвета отличаются максимальной световой энергией в спектре, в отличие от красного, зеленого или иного светового излучения. Следует помнить, то даже лучшие “противотуманки” — не панацея. В сильный туман при правильно отрегулированных ПТФ видимость не превышает 10 метров, но этого вполне достаточно, учитывая скорость движения.

В некоторых случаях на машины устанавливаются задние ПТФ красного цвета, которые улучшают видимость авто во время тумана.

Как выбрать противотуманки ВАЗ 2115 и ПТФ ВАЗ 2114

Начнем с того, что существует несколько видов противотуманных фар. Если точнее, есть два типа: штатные и универсальные ПТФ

При этом важно понимать, что от качества самих туманок сильно зависит их эффективность

Идем далее. Штатные ПТФ могут быть оригинальными или аналогами. В любом случае, они выпускаются под конкретную модель автомобиля, имеют аналогичные крепления, корпус и т.д. Такие ПТФ проще всего устанавливать, особенно если в бампере уже есть места для установки, прикрытые заглушками.

Универсальные ПТФ имеют такое крепление, которое обеспечивает возможность их установки на разных моделях авто, такие туманки можно ставить в области заглушек на бампере, на решетке радиатора, навешивать их на бампер и т.д.

Минусами является недостаточно яркое и сильное свечение таких ламп, а также  небольшой срок службы. При этом не всегда заменить лапочки удается быстро и просто с учетом возможных сложностей с доступом (особенно при условии установки туманок в штатные места).

ПТФ с ксеноновой лампой светят ярче «галогенок», срок службы также больше на 50-60 или даже 80-100% (при условии использования качественных ламп).  Однако, стоимость оборудования намного выше, для таких ламп нужно также  отдельно устанавливать блоки розжига,  правильно подключать ксенон и т.д.

Еще, более яркий ксеноновый свет, который лучше галогенок на сухой дороге, зачастую обеспечивает худшую видимость именно в туман и дождь, так как цветовая температура несколько отличается от галогеновых фар даже у максимально приближенных по характеристикам  ксеноновых аналогов.

Также стоит отметить, что более яркое свечение ксенона может быть причиной ослепления встречных водителей. С учетом такой особенности ПТФ с ксеноном нужно опускать ниже, постоянно следить за их регулировкой, поддерживать фары в чистоте и не включать противотуманки в обычных условиях (когда нет тумана, снега или дождя).

Светодиодные ПТФ являются более экономичными в плане энергопотребления, меньше нагружают АКБ и проводку. Срок службы светодиодных ПТФ  хорошего качества обычно выше, чем галогеновых или ксеноновых.

Светят такие туманки хорошо (если изделие качественное), в ряде случаев можно изменять температуру свечения (с белого на желтый и т.д.). На практике, такие ПТФ  вполне могут выполнять функцию ДХО в светлое время суток.

Минусом является высокая стоимость изделий высокого качества. Еще отдельные требования следует учитывать во время монтажа, так как в случае ошибок при установке или нарушении вентиляции светодиодные фары могут сильно нагреваться, что выводит их из строя.

Особенности установки

В 90% случаев противотуманные фары устанавливают неподалеку от обычных фар, в передней части автомобиля. Установка фар сзади, во-первых, малофункциональна, а во-вторых, требует дополнительных финансовых затрат. Большая часть иномарок 2005 года выпуска и позднее имеет специально адаптированный разъем именно спереди, в то время как для установки противотуманных агрегатов в задней части авто потребуется приобрести необходимую консоль.

Самый быстрый вариант, как установить противотуманные фары на автомобиль – прикрепить их в специальный разъем – отделение на бампере, спроектированное исключительно для этой возможности. Если подобрать оригинальные модели фар, изготовленные на заводе фирмы-производителя транспортного средства, установка противотуманных фар займет всего 15 минут.

При отсутствии соответствующего разъема на бампере требуется приобрести дополнительные крепления. В частности, необязательно устанавливать фары исключительно снизу: световые элементы могут располагаться в верхней части машины, что никак не повлияет на их прямые функции и не запрещено законом.

В штатный проем

Как правильно установить противотуманные фары в штатный проем:

 Поднять автомобиль на 15-20 см с помощью подъемного механизма.

 Отпустить (снять) защиту на бампере.

 Снять защитные фиксаторы на бамперных заглушках.

 Поместить фару в соответствии с направляющими линиями, скрепить саморезами.

 Подключить электропроводку.

Если фары оригинальные, то процесс занимает не более 15 минут. При использовании неподходящих креплений или фар, например, китайских аналогов, потребуется больше времени, чтобы обеспечить совместимость деталей.

С помощью консоли (кронштейна)

Кронштейн (или консоль) представляет собой элементы для установки различных деталей на горизонтальной поверхности. Например, противотуманной фары на бампере автомобиля или верхней части кузова.

Обычно кронштейн используется на авто, у которых нет специальной выемки для установки противотуманных фар. Таким образом, дополнительное освещение может устанавливаться не только по бокам (классическая установка, обычно используемая большинством компаний на заводе-изготовителе), но и в центральной части бампера.

Как установить противотуманные фары с помощью дополнительных конструкций:

 Прикрепить кронштейны с помощью саморезов или болтов. Обычно на бампере есть множество отверстий, которые могут быть использованы для размещения дополнительных конструкций, в том числе консоли.

 Прикрутить противотуманные фары к кронштейну. Для этого лучше использовать болты.

 Подключить проводку.

В зависимости от сложности конструкции, установка противотуманных фар с использованием консоли занимает около 20-30 минут. Здесь основную роль играет выбор крепежного элемента: рекомендуется выбирать подходящий по стилю авто материал и цвет консоли. При этом выбранный элемент должен быть довольно крепким: в процессе движения со скоростью 80 км/ч и выше слабо закрепленные кронштейны могут расшатываться, что впоследствии приведет к возможной утере «противотуманки» или повреждению отдельных элементов.

С реконструкцией бампера

Самый кардинальный и наиболее затратный способ установки противотуманных фар связан с заменой бампера. Фактически это полноценный рестайлинг авто, так как замена бампера с одновременной установкой противотуманных фар меняет не только внешний вид машины, но и технические характеристики (улучшает видимость, маневренность и т.д.).

Инструкция – как установить противотуманные фары с демонтажем старого бампера:

 Снять старый бампер.

 Отмерить расстояние, на котором будет располагаться новое освещение.

 Нарисовать макет выемки под противотуманные фары.

 Просверлить отверстия и обработать края бампера пилкой. Самые мелкие элементы бампера удаляются с помощью обычного канцелярского ножа (для бумаги).

 Просверлить отверстия для крепежных элементов (болтов, саморезов).

 Вставить противотуманные фары в специально проделанные выемки. Закрепить их болтами или саморезами.

 Установить защитную накладку, которая идет в комплекте с фарами и размещается в верхней части. Не требует новых отверстий.

 Настроить фару. Ключ для вкручивания элемента и его подгонки входит в стандартный заводской комплект противотуманных фар.

 Настроить электропроводку.

 Установить бампер на авто.

Время установки противотуманных фар таким способом обычно составляет около 2 часов. Самый длительный этап связан с созданием отверстий для фар, а также демонтажем-установкой самого бампера на автомобиль. При наличии определенных навыков в ремонте можно установить всю конструкцию за час.

Полезное видео

Дополнительную информацию по выбору ПТФ можно найти на видео ниже: Опубликовано 21 сентября 2019

Как известно, на безопасность движения сильно влияет качество освещения дороги. При этом противотуманные фары способны обеспечить заметное улучшение видимости в сложных погодных условиях (дождь, туман и т.д.)Также водители активно используют ПТФ в темное время суток в качестве дополнения к головному ближнему или дальнему свету. Однако не все автомобили штатно оснащены противотуманками с завода. К сожалению, популярные ВАЗ 2114 и ВАЗ 2115 ПТФ могут не иметь.

Естественно, владельцы таких авто часто ставят туманки самостоятельно

Далее мы рассмотрим, какие противотуманки на ВАЗ 2114 лучше выбрать, на что обратить внимание, приобретая противотуманные фары ваз 2115 и т.д

Выбор корпуса и основные критерии при подборе ПТФ ВАЗ

При выборе ПТФ ВАЗ 2114 или для любого другого автомобиля важно учитывать, какая лампа будет стоять в туманках, для чего устанавливаются противотуманные фонари и т.д.  Как правило, сами такие фары  могут быть в пластиковом, алюминиевом или магниевом корпусе.  Вполне очевидно, что алюминий и магний надежнее и прочнее, но и стоят они дороже. Еще противотуманные фары могут иметь пластиковый или стеклянный рассеиватель света. Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается

В результате уже через пару лет качество освещения дороги ухудшается

Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается. В результате уже через пару лет качество освещения дороги ухудшается

Еще противотуманные фары могут иметь пластиковый или стеклянный рассеиватель света. Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается. В результате уже через пару лет качество освещения дороги ухудшается.

ПТФ со стеклянными рассеивателями служат дольше, однако часто стекло трескается от перепада температур (особенно при установке диодных ламп) или в результате механических повреждений. Так или иначе, желательно подбирать модели, где рассеиватель можно заменить отдельно, не меняя всего корпуса.

Еще отметим, если машина эксплуатируется активно или в тяжелых условиях (например, езда по трассе с высокой скоростью или езда по плохим дорогам), при выборе лучше остановиться на моделях ПТФ, которые можно закрыть специальными заглушками противотуманок из пластика для защиты от камней и т.д.

Теперь перейдем к выбору. Чтобы решить, какие противотуманки поставить на ваз 2114, прежде всего, следует подобрать надежный корпус. Как известно, состояние дорог в РФ и на территории СНГ плохое, так что ПТФ из устойчивого к повреждениям и перепадам температур материала будут лучшим решением. Если есть защитные заглушки, это будет дополнительным плюсом. Также в комплекте должны быть крепления хорошего качества, провода, а также реле.

Сами туманки должны давать максимально широкое пятно света, распределять свет равномерно, с минимумом потерь на преломление и рассеивание светового потока.  Также должна быть реализована возможность регулировки и настройки светового пятна (как по вертикали, так и горизонтальная), чтобы не слепить водителей встречных автомобилей. Еще в случае перегорания лампы доступ для замены должен быть простым. Это позволяет быстро поменять ламу своими руками.

Также отметим, что выбирая ПТФ 2114 или 2115, а также для других авто, важно учитывать  их мощность. Дело в том, что слишком мощные туманки могут создавать большую нагрузку на генератор и проводку. Как правило, вполне достаточно ламп мощностью 55 Вт

Как правило, вполне достаточно ламп мощностью 55 Вт

Если ПТФ линзованные (противотуманки с линзой), отдельное нужно обращать внимание на качество линзы, надежность ее фиксации и т.д.

Напоследок отметим, что также при выборе ПТФ важно, чтобы такие фары имели приемлемые аэродинамические показатели, хорошо вписывались в общий экстерьер автомобиля. Как показывает практика, в качестве ПТФ на ВАЗ 2114  автолюбители ставят отечественные туманки ВАЗ или Автосвет. В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ

Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д

В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ. Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д

Как показывает практика, в качестве ПТФ на ВАЗ 2114  автолюбители ставят отечественные туманки ВАЗ или Автосвет. В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ. Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д.

На деле, качественным бюджетным вариантом считаются продукты Автосвет

Однако важно помнить, что часто встречаются неоригинальные подделки.  Если говорить о дорогих фарах, тогда Hella является признанным лидером, но цена на ПТФ Hella достаточно высокая

Виды противотуманных фар

Противотуманные фары бывают 2 видов:

• штатные;
• универсальные.

ПТФ эффективно проявляют себя в непогоду

Штатные фары выпускаются для конкретной модели автомобиля с такими же креплениями и корпусом, как у оригинала.

Универсальные фары имеют крепления, позволяющие устанавливать их на любой машине в точки заглушек на бампере, за решетку радиатора или навесить фары на бампер.

В зависимости от вида ламп фары делятся на:

• галогеновые;
• ксеноновые;
• светодиодные.

Галогеновые лампы стоят дешевле остальных вариантов. Но они чаще перегорают, и их нужно регулярно менять.

Ксеноновые фары лучше галогеновых ПТФ освещают дорогу и дольше служат. Однако резкий свет ослепляет встречных водителей, и за излишнюю яркость ламп можно получить штраф.

Светодиодные фары экономичнее и не оказывают на аккумулятор такой нагрузки, как предыдущие два типа фар. Они долговечны и хорошо освещают дорогу. При неправильной установке или вентиляции светодиодные фары перегреваются и выходят из строя.

ПТФ выпускают в пластиковых, алюминиевых и магниевых корпусах. Алюминиевые и магниевые варианты считаются более прочными и надежными.

Противотуманные фары оборудуют пластиковыми или стеклянными рассеивателями света. Пластиковые рассеиватели со временем мутнеют и хуже пропускают свет, что сказывается на видимости дороги и безопасности вождения. Если выбраны фары со стеклянными рассеивателями, убедитесь, что в случае необходимости их можно будет заменить.

Качественные ПТФ дают отличное освещение

Виды противотуманных фар

Противотуманные фары бывают 2 видов:

• штатные;
• универсальные.

ПТФ эффективно проявляют себя в непогоду

Штатные фары выпускаются для конкретной модели автомобиля с такими же креплениями и корпусом, как у оригинала.

Универсальные фары имеют крепления, позволяющие устанавливать их на любой машине в точки заглушек на бампере, за решетку радиатора или навесить фары на бампер.

В зависимости от вида ламп фары делятся на:

• галогеновые;
• ксеноновые;
• светодиодные.

Галогеновые лампы стоят дешевле остальных вариантов. Но они чаще перегорают, и их нужно регулярно менять.

Ксеноновые фары лучше галогеновых ПТФ освещают дорогу и дольше служат. Однако резкий свет ослепляет встречных водителей, и за излишнюю яркость ламп можно получить штраф.

Светодиодные фары экономичнее и не оказывают на аккумулятор такой нагрузки, как предыдущие два типа фар. Они долговечны и хорошо освещают дорогу. При неправильной установке или вентиляции светодиодные фары перегреваются и выходят из строя.

ПТФ выпускают в пластиковых, алюминиевых и магниевых корпусах. Алюминиевые и магниевые варианты считаются более прочными и надежными.

Противотуманные фары оборудуют пластиковыми или стеклянными рассеивателями света. Пластиковые рассеиватели со временем мутнеют и хуже пропускают свет, что сказывается на видимости дороги и безопасности вождения. Если выбраны фары со стеклянными рассеивателями, убедитесь, что в случае необходимости их можно будет заменить.

Качественные ПТФ дают отличное освещение

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

• напильник;
• дрель и свёрла;
• электрический лобзик;
• рулетка;
• маркер.

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

• фары с лампочками;
• комплект проводов;
• электромагнитное реле;
• кнопка включения ПТФ;
• стяжки и клипсы для фиксации проводов;
• схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

1. Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.

2. С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
3. Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.

4. Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).

5. К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.

6. Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.

7. Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.

8. После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

Способы установки

Есть несколько вариантов оснастить свой автомобиль системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.

Способ	Особенности
Покупка бампера с вмонтированными ПТФ	Такие бампера покупаются в тюнинг ателье, где вам все подключат и соединят. Минус данного варианта — высокая стоимость
Покупка бампера от ВАЗ 2115 и самостоятельная установка	Для этого вам придется купить бампер от старшей модели, где предусмотрены отверстия для противотуманок. Остается отыскать подходящий комплект ПТФ и установить их
Покупка ПТФ и облицовочных элементов — очков	Сегодня этот способ пользуется наибольшим спросом, поскольку позволяет за небольшие деньги своими руками выполнить установку

Стандартный комплект ПТФ включает несколько элементов:

• Фары;
• Лампочки;
• Реле включения;
• Комплект проводов;
• Схема подключения;
• Кнопка для включения/выключения ПТФ.

Выбирая комплект, обратите внимание на то, чтобы фары соответствовали форме очков, то есть облицовочных элементов. Стандартный комплект

Стандартный комплект

Сегодня для владельцев ВАЗ 2114, желающих установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании Киржач. Ее используют при заводской установке ПТФ на дорогих версиях модели.

Ксенон в ПТФ

Многие автовладельцы подумывают о том, чтобы установить в противотуманки ксеноновые лампы. Хорошо ли это? Не особо.

Все дело в том, что при установке ксенона в ПТФ нарушается фокусировка. Принцип действия ксенона несколько иной по сравнению с обычными лампами типа Киржач.

Штатные ПТФ предназначены для определенных видов ламп, потому с ксеноном они не справляются. В результате в отражателе наблюдается чрезмерное отражение, происходит преломление лучей, свет размывается. К чему это ведет? К ослеплению водителей встречного транспорта.

Вариант с ксеноном не является практичным и удачным решением. Потому от него рекомендуем отказаться.

Другой вариант — комбинация ксенона и желтых противотуманок. Вам потребуются ксеноновые лампочки Н1, которые монтируют в бутылочную крышку и только после этого ставятся в фару. Так световой пучок получает более ровные границы, не слепит участников встречного движения, лучше подсвечивает дороги при плохой погоде. Только после установки этого комбинированного освещения обязательно убедитесь, что ваши фары действительно не слепят встречные машины.

Если вам упорно продолжают светить дальним светом встречные машины, попробуйте отрегулировать световой пучок. Если и это не помогает, от ксенона лучше отказаться.

Необходимые детали и инструменты

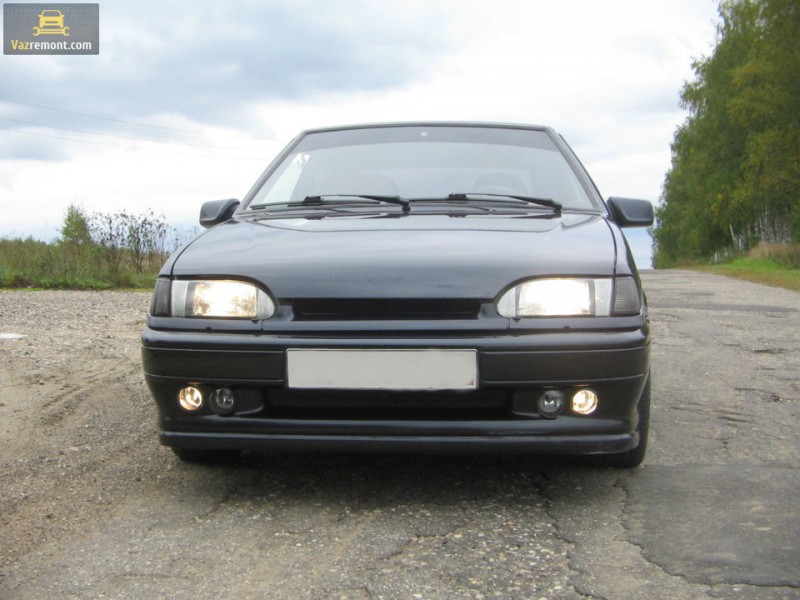

Если вы решили самостоятельно установить противотуманки на ВАЗ 2114, помимо комплекта самого элемента необходимо под рукой иметь подходящий инструмент для работы:

• Дрель и сверла;
• Напильник;
• Электрический лобзик;
• Рулетка и маркер.

Не забывайте о том, что потребуется провести дополнительную проводку, поэтому потребуется:

• Комплект проводов;
• Электромагнитное реле;
• Кнопка включения ПТФ;
• Стяжки и клипсы для фиксации проводов.

Возможно, все будет идти комплектом при покупке противотуманных фар, но лучше всего закупиться по списку и не отвлекаться в процессе работы на лишние походы в автомагазин. Должно производиться подключение противотуманных фар через кнопку и реле, так как система обладает высоким потреблением аккумулятора. Если пренебречь этим советом, можно в дальнейшем столкнуться с проблемами быстрого расхода тока во время стоянки. Комплект подключения противотуманных фар можно найти в автомагазинах, цена около 500 рублей. А световые элементы хорошей фирмы Bosch выйдут примерно в 1000 рублей.
