Устройство турбины дизельного двигателя

Проводим разборку турбоагрегата своими руками

Турбинная улитка может прикипеть. Для того чтобы снять ее используете болт для крепления улитки это поможет аккуратно её отодвинуть. Улитка расположена на конусе и для этого придется приложить не большое усилие. Откручивайте аккуратно, постепенно, крест на крест так же как вы затягиваете колесо

Так же тут нужно обратить внимание на то чтобы не деформировать колесо турбины. Такой способ может показаться нелегким из-за своеобразной конструкцией турбины

Иногда можете применить деревянную киянку. Проверьте на люфт вал, когда вам всё же удастся разобрать улитку. Люфт не должен быть продольным. А поперечный люфт может будет ощутим, всё же люфт не должен превышать и миллиметра. Но даже если у вас нет люфта это еще не говорит о том, что турбина не будет расходовать масло.Далее нужно снять колесо компрессора, с помощью кусачек, у которых раздвигаются губки. Противоположенный конец вала нужно зажать фигурной оправкой. Вал компрессора имеет именно лево стороннюю резьбу.

Для снятия компрессорного колеса используйте обычный универсальный съёмный ключ. Помети расположение в отношении друг друга колеса и гайки. Для соблюдения балансировки. Уплотнительные кольца держат стопорные кольца. Втулки вала снимаются откручиванием болтов трёх штук Т15.Как вы понимаете причиной люфта становятся втулки. Вкладыш который со стороны компрессора держит одно стопорное кольцо, а со стороны турбины два кольца. Очень тщательно очищаем картридж и колесо. С вала снимаем уплотнительное кольцо. Используем рем комплект для ТКР. В стандартный комплект входит полный набор колец, шайб, сальников, вкладышей и метизов. Если у вас люфт на номинальном вкладыше, то проточка и балансировка вала спасёт вас от этого. Также, в наборе рем комплекта входит вкладыши разного размера. Вкладыши нужно почистить и смазать маслом. Устанавливаем в картридж внутренние стопорное кольцо. Убеждаемся, что попали в пазы полностью. Устанавливаем турбинный вкладыш. Изначально смазав его маслом. Фиксируем стопорным кольцом. Потом вставляем компрессорный вкладыш. Смазываем втулки, надеваем масло съемное кольцо на втулку, ставим пластину, и затягиваем болты Т15. Затягиваем достаточно сильно, но не до того когда срывается резьба. Устанавливаем грязезащитную пластину, Фиксируем её стопорными кольцами. После устанавливаем маслосъёмное кольцо. Такой процесс очень длительный . так как одеть кольцо не так то просто. Смазываем и вставляем вал. Гайку затягиваем моментом 2,5Нм – 5Нм.Отдраенныеулитки ставим на место. Далее устанавливаем WestGate.

Поздравляю, у вас получилась почти новая турбина, сделанная собственными руками, по самой низкой цене.

Принцип работы автомобильного турбокомпрессора

Турбокомпрессор является сложным устройством, используемым в целях увеличения мощностных характеристик двигателя благодаря большему количеству воздуха, который подается в цилиндры. Принцип работы турбокомпрессора сводится к следующему:

• при попадании в мотор топливовоздушной смеси происходит ее сгорание, которая затем выходит через выхлопную трубу. В начале выпускного коллектора установлена крыльчатка, крепко соединенная с другой крыльчаткой, расположенной уже во впускном коллекторе;
• поток выходящих из двигателя выхлопных газов раскручивает крыльчатку, находящуюся в выпускном коллекторе, которая в свою очередь приводит в движение крыльчатку, установленную на впуске;
• так, в мотор поступает большее количество воздушной массы, а значит, в него подается и больше топлива. Как известно, чем больше сгорает топливной смеси, тем мощнее становится двигатель. Задача автомобильного турбокомпрессора как раз и состоит в том, чтобы поставлять в силовой агрегат больше воздуха для сжигания большего количества топлива, за счет чего и достигается значительная прибавка мощности.

Турбореактивный двигатель своими руками

Мало кто знает о том, что турбореактивный двигатель можно собрать собственными руками самостоятельно. Принцип работы такого устройства заключается в проталкивании огромного количества воздуха за короткий промежуток времени, любой подобный двигатель а если быть совсем точным — турбина, основывается на законе Ньютона. Внутри каждого подобного экземпляра находится как правило компрессор и отсек сгорания топлива который нужен для того чтобы разогреть входящий поток воздуха начиная от 1500 и до 2000 градусов, зависит от конкретной модели двигателя. Для того чтобы конструкция не расплавилась используется специальный тип металла который выдерживает подобные температуры.

Топливо по каналам проходит в отсек предназначенный для сгорания топлива, где по специальным отверстиям подается в сам двигатель тем самым совершая впрыск топлива. В этом отсеке двигателя после того как воздух нагрелся до 1500 градусов он поступает дальше в выходной вал который визуально напоминает из себя совокупность нескольких вентиляторов соединенных последовательно друг за другом разного диаметра. Проходя через них воздух охлаждается прежде чем будет выброшен из турбины.

Самое интересное в этом, что турбореактивный двигатель можно собрать на базе обычной турбины от автомобиля, диапазон наддува которой начинается от 2.5 бар. Взяв более менее большую турбину от авто можно собрать турбореактивный двигатель своими руками. Для этого вам потребуется лишь знания проектирования турбореактивного двигателя, чертежи которого можно найти в свободном доступе. Работы которые предстоит проделать прежде чем у вас получится нечто похожее на настоящий реактивный двигатель можно разделить на несколько частей. Самое первое что придется сделать это отломать лопасти которые есть в обычной турбине и придать им нужную форму, потому как поток воздуха в реактивной турбине намного больше нежели в турбине автомобиля. Далее придется вручную сделать камеру сгорания для впрыска топлива по каналам. Модернизированные лопасти которые ранее были демонтированы нужно будет вставить в отсек для сгорания топлива.

По итогу всех действий у вас должно получится что-то похожее на это

По большому счету подобные манипуляции будут занимать основное время на проектирование частей турбины в нужном масштабе, это самое сложное с чем предстоит столкнутся. Все остальное сводится к тому чтобы подогнать нужные детали и совместить их между собой. Подробные чертежи есть в свободном доступе и при должных знаниях можно сделать реактивную турбину своими руками взяв обычную турбину от автомобиля. Это особенно актуально если учесть то, что найти хорошую турбину в свободной продаже за доступную цену практический не представляется возможным. Реактивный двигатель сделанный своими руками на базе турбины от авто может выдавать тягу до 9кг при хорошей качественной сборке.

На подобных двигателях летают беспилотники которые имеют вес порядка 60кг и более. Так-же подобный двигатель способен разогнать обычную машину до скорости 90-100км\ч а иногда и 130км\ч зависит от конкретной сборки и конкретной машины. Путем не сложных манипуляций такой двигатель на реактивной тяге можно доработать на повышение количества проталкиваемого воздуха тем самым увеличив мощность в несколько раз.

Источник

Как работает турбина на бензиновом двигателе

Турбина и компрессор находятся на одной оси и вращаются с одинаковой скоростью. Агрегаты вращаются в одном направлении. При выходе отработанных газов лопасти турбины начинают вращение и приводят в работу компрессор. Турбокомпрессор втягивает воздух и под давлением подаёт его в камеру сгорания. Отработанные газы вращают лопасти турбины и процесс подачи воздуха происходит вновь. Движок развивает гораздо большую мощность благодаря турбонаддуву. Если в автомобиле производителем не была установлена турбина, то можно это сделать в специализированных центрах.

При правильном выборе автосервиса и мастеров эффективность работы мотора возрастает на 30 %.

Немного о турбокомпрессоре

Турбокомпрессор или его ещё называют «газотурбинный нагнетатель» (Centrifugal compressors или очень популярно называть «Turbocharger») — это осевой или центробежный компрессор, что функционирует вместе с турбиной. Это конструктивный основной элемент в автомобилях с газотурбированными двигателями.

Давление во впускной системе можно повысить при помощи установки турбокомпрессора, использующего энергию отработавших газов. При его использовании масса воздуха, имеющегося в камерах сгорания, увеличивается. Механический нагнетатель не так эффективен, как турбированный компрессор газов, потому что мощность двигателя не используется для привода.

Тем не менее, после установки центробежной турбины некоторые потери мощности неизбежны. Отработавшие газы из цилиндров не находят выхода, так как турбина преграждает их путь наружу. На двигатель приходится большая нагрузка по очистке цилиндров, вследствие того, что в выпускном тракте создаётся огромное давление. На эту задачу тратится некоторая часть мощности двигателя авто. Конечно, эта потеря ничтожна в сравнении с приростом мощности двигателя объёмом в 30–40%.

После установки центробежной турбины, можно столкнуться с ещё одной проблемой, которая в обиходе называется турбояма. Выходная мощность двигателя изменяется с отставанием от смены давления отработавших газов. Главными факторами, из-за которых образуется турбояма, являются силы трения, инерционность и нагрузка турбины.

Конструкция

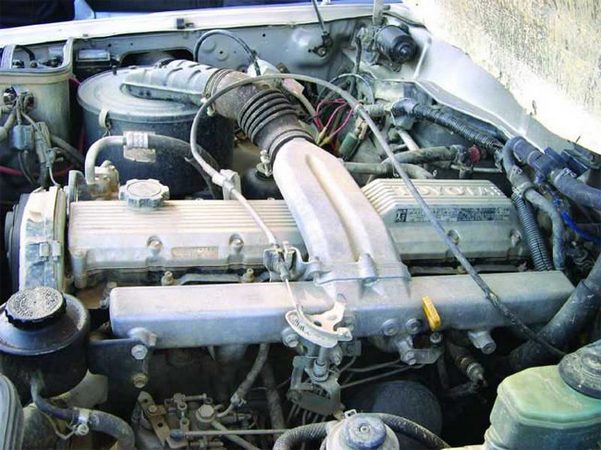

Принцип работы дизельного двигателя заключается в преобразовании возвратно-поступательных движений кривошипно-шатунного механизма в механическую работу.

Способ приготовления и воспламенения топливной смеси – это то, чем отличается дизельный двигатель от бензинового. В камерах сгорания бензиновых моторов, приготовленная заранее топливно-воздушная смесь воспламеняется с помощью подаваемой свечой зажигания искры.

Особенность дизельного двигателя заключается в том, что смесеобразование происходит непосредственно в камере сгорания. Рабочий такт осуществляется путем впрыскивания под огромным давлением дозированной порции топлива. В конце такта сжатия реакция нагретого воздуха с дизтопливом приводит к воспламенению рабочей смеси.

Двухтактный дизельный двигатель имеет более узкую сферу применения. Использование одноцилиндрового и многоцилиндрового дизелей такого типа имеет ряд конструктивных недостатков:

• неэффективную продувку цилиндров;
• повышенный расход масла при активном использовании;
• залегание поршневых колец в условиях высокотемпературной эксплуатации и прочие.

Двухтактный дизельный двигатель с противоположным размещением поршневой группы имеет высокую первоначальную стоимость и очень сложен в обслуживании. Установка такого агрегата целесообразна лишь на морских судах. В таких условиях, благодаря небольшим габаритам, малой массе и большей мощности при идентичных оборотах и рабочем объеме, двухтактный дизельный двигатель более предпочтителен.

Одноцилиндровый агрегат внутреннего сгорания широко применяется в домашнем хозяйстве в качестве электрогенератора, двигателя для мотоблоков и самоходных шасси.

Такой тип получения энергии налагает определённые условия на устройство дизельного двигателя. Он не нуждается в бензонасосе, свечах, катушке зажигания, высоковольтных проводах и прочих узлах, жизненно необходимых для нормальной работы бензинового ДВС.

В нагнетании и подачи дизтоплива участвуют: топливный насос высокого давления и форсунки. Для облегчения холодного пуска современные моторы используют свечи накала, которые предварительно подогревают воздух в камере сгорания. Во многих автомобилях в баке устанавливается вспомогательный насос. Задача топливного насоса низкого давления в том, чтобы прокачать топливо от бака к топливной аппаратуре.

Устройство турбины дизельного двигателя – что может ей угрожать?

Ни для кого не секрет, что составляющей частью горючей смеси является воздух, и для вытягивания литра топлива требуется как минимум 15 литров воздуха. Так что даже слабые турбированные движки способны работать так же, как и более мощные агрегаты, но не оснащенные данной системой. Правда, есть и некоторые недостатки, ведь устройство турбины дизельного двигателя довольно сложное, и иногда ее стоимость составляет около 10 % стоимости всей машины, так что в случае ее поломки владельцу придется изрядно потратиться.

Самыми распространенными проблемами дизельных турбин являются: недостаточное количество масла либо же загрязнение самой конструкции. В этом случае возникает повышенное трение, приводящее к износу и, как следствие, нарушениям работы всей системы. Также довольно часто на лопатки турбинного или компрессорного колеса попадают посторонние предметы: отломавшиеся части поршней ДВС, клапанов, воздушных фильтров, а также болты, шайбы, гайки и т.д.

Кроме того, не самым благоприятным образом отражаются и неисправности в системе смазки и, конечно же, повышенная температура отработанных газов. Еще одна причина, по которой турбокомпрессоры выходят из строя – неисправность соплового аппарата (заклинивание). Это может быть вызвано выходом из строя электрического или вакуумного привода, отвечающего за изменение геометрии, или попаданием в этот механизм масла и сажи из движка.

Типы турбин

• Раздельный. Он имеет два сопла для каждой пары цилиндров и два входа для отработавших газов. Первое сопло предназначено для быстрого реагирования, второе служит для максимальной производительности. В конструкции есть разделенные выпускные каналы. Сделано это для предотвращения перекрытия каналов при выпуске выхлопных газов.
• Компрессор с переменным соплом. Также он известен, как турбина с изменяемой геометрией. Применяется на моторах с маркировкой TDI от «Фольксваген». Здесь в конструкции имеется 9 подвижных лопастей. Они могут регулировать поток выхлопных газов, что идут к турбине. Угол наклона лопастей – регулируемый, что позволяет согласовать давление нагнетаемого воздуха и скорость движения газов с оборотами ДВС.

Для большей производительности на автомобиль может быть установлено два компрессора. Такие системы получили маркировку «Твин-турбо».

Устанавливаются данные механизмы последовательно. При этом первая турбина работает на низких оборотах, а вторая на высоких. На V-образных моторах нагнетатели устанавливаются параллельно (на каждый ряд по одной турбине). Как показывает практика, установка двух небольших компрессоров значительно эффективнее, чем применение одного, но большого.

Виды и срок службы турбокомпрессоров

Основным недостатком работы турбины является возникающий на малых оборотах двигателя эффект «турбоямы». Он представляет собой временную задержку отклика системы на изменение оборотов двигателя. Для устранения этого недостатка разработаны различные виды турбокомпрессоров:

• Система twin-scroll, или раздельный турбокомпрессор. Конструкция имеет два канала, которые разделяют камеру турбины и, соответственно, поток отработавших газов. Это обеспечивает более быстрое реагирование, максимальную производительность турбины, а также предотвращает перекрытие выпускных каналов.
• Турбина с изменяемой геометрией (с переменным соплом). Такая конструкция чаще используется на дизеле. Она предусматривает изменение сечения входа в колесо турбины за счет подвижности ее лопастей. Смена угла поворота позволяет регулировать поток отработавших газов, благодаря чему происходит согласование скорости отработавших газов и рабочих оборотов двигателя. На бензиновом двигателе турбина с изменяемой геометрией часто устанавливается на спортивных автомобилях.К минусам турбокомпрессоров можно отнести и небольшой срок службы турбины. Для бензиновых двигателей он в среднем составляет 150 000 километров пробега машины. В свою очередь, ресурс турбины дизельного двигателя несколько больше и в среднем достигает 250 000 километров. При постоянной езде на высоких оборотах, а также при неправильном подборе масла сроки эксплуатации могут сократиться в два или даже в три раза.В зависимости от того, как работает турбина, на бензиновом или дизельном двигателе, можно судить о ее исправности. Сигналом о необходимости проверки узла является появление синего или черного дыма, снижение мощности двигателя, а также появление свиста и скрежета. Для профилактики неисправностей необходимо вовремя менять масло, воздушные фильтры и регулярно проходить техобслуживание.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПРИМЕНЕНИЯ ТУРБОНАДДУВА

1. Турбокомпрессор широко используется ввиду простоты конструкции и хороших эксплуатационных параметров. Турбонаддув позволяет увеличить мощность двигателя на 20-35%. Двигатель, вырабатывая повышенные крутящие моменты на средних и высоких оборотах, увеличивает скорость и экономичность автомобиля.
2. Турбокомпрессор в большинстве случаев не может быть причиной неисправностей двигателя, так как его работа зависит от работоспособности газораспределительной, воздушной и топливной систем.
3. Двигатель с турбокомпрессором имеет меньший выброс вредных газов в атмосферу, так как вырабатываются дополнительные выхлопные газы в двигатель. У сгораемого топлива становится меньше отходов.
4. Происходит экономия топлива на 5-20%. В небольших двигателях энергия сжигаемого топлива используется эффективней, увеличивается КПД.
5. На высокогорных дорогах такие двигатели работают более стабильно и с меньшими потерями мощности, чем их атмосферные аналоги.
6. Турбокомпрессор сам по себе является глушителем шума в системе выпуска.

О НЕДОСТАТКАХ

У турбированных двигателей кроме возникновения явлений «турбояма» и «турбоподхват» есть и другие недостатки.
Обслуживание их дороже в сравнении с «классическими». При эксплуатации приходится применять моторное масло специального назначения — его приходится регулярно менять. Двигатель с турбокомпрессором перед пуском должен несколько минут проработать на холостых оборотах. Также сразу не рекомендуется глушить мотор до остывания турбины.

Недостатки турбированных двигателей

Одним из важных недостатков турбин является их дороговизна обслуживания. Турбины очень чувствительны к качеству масла и дизелю либо бензину. Для увеличения срока эксплуатации необходимо использовать только качественные синтетические масла и топливо, соответствующей марки без посторонних примесей. Помимо износа самой турбины из-за повышенных нагрузок страдает и мотор, что приводит к уменьшению срока его эксплуатации. Ещё одним недостатком турбонаддува выступает сложность ремонта.

Без привлечения опытных специалистов и профессионального оборудования выполнить ремонтные работы практически невозможно.

Ремонт турбины дизельного двигателя своими руками

Чтобы сделать ремонт турбины на дизельном двигателе, необходимо иметь все нужные инструменты, детали, а также большой опыт выполнения сложных ремонтных работ. В противном случае рекомендуется отправиться в автосервис.

Если же на вашем авто дизельный двигатель, и вы собираетесь провести ремонт своими руками, но у вас мало опыта, результат может быть неудовлетворительным. Например, внутрь устройства попадет песок, и в итоге турбина окончательно сломается. Поэтому выполнять ремонт самостоятельно можно, только если вы уверены, что справитесь.

Прежде чем приступить к работе, необходимо обзавестись ремкомплектом. Что придется приобрести: вкладыши, сальники, винты, шурупы и шайбы. А также для ремонта потребуются такие инструменты, как торцевые и рожковые ключи, отвертки, кусачки с раздвижными губками, фигурная правка, съемник и киянка. С их помощью вы сможете сделать ремонт турбины на дизельном двигателе самостоятельно.

Если вы собрались сделать ремонт на легковом либо грузовом авто, прежде всего нужно демонтировать турбину. Как это сделать:

• откручиваем болты либо убираем стопоры, с помощью которых крепится корпус компрессора и турбины;
• в случае если турбокомрпессор прикипел, стучим по корпусу киянкой;
• затем демонтируем улитку.

Теперь приступаем к диагностике подшипников картриджа. Не должно быть продольного люфта, допускается небольшой поперечный люфт. Чтобы убрать стопорное кольцо компрессора, воспользуйтесь кусачками с раздвижными губками. В этот момент обратная сторона вала должна быть зафиксирована при помощи фигурной правки. Разбирая механизм, помните о левой резьбе на валу.

Чтобы демонтировать компрессорное колесо, потребуется съемник. Как не допустить его разбалансировку? Необходимо монтировать детали в правильное положение. Поэтому наносим метки на колесо и гайки.

Ремонт турбины на дизельном двигателе будет выполнен правильно, если вы сможете хорошо очистить все элементы и удостовериться, что они не сломаны.

Какие детали могут прийти в негодность? Прежде всего, это втулки, которые быстро изнашиваются, появляется люфт картриджа. Для ремонта втулок придется демонтировать стопорные кольца, а затем убрать болты крепления. Кроме того, заменить нужно вкладыши, которые удерживает стопор. Прежде чем снимать кольца уплотнителя, тщательно удаляем нагар с вала картриджа, а также крыльчатки.

Обнаружили, что вал изношен? Тогда следует заменить вкладыши. Вал обтачивается под ремонтный размер, затем выполняется его балансировка. Заметили, что выработка есть только на вкладышах, устанавливаем новые детали подходящего размера.

Как только ремонт будет завершен, производим сборку механизма, монтируем его обратно. Также следует удостовериться в том, что стопорные кольца установлены на картридж достаточно плотно. В случае если они не сядут в гнезда, турбокомпрессор придет в негодность.

Прежде чем установить обратно вкладыши, втулки и маслосъемные кольца, следует нанести на них смазку. Только так не появятся задиры при запуске механизма. Собирать турбокомпрессор нужно в обратной последовательности. Усилие, с которым следует затягивать гайку крепления, составляет 5 Нм, однако рекомендуется заранее изучить инструкцию по эксплуатации турбины. Затем механизм устанавливается на мотор и крепится при помощи винтов и стопоров.

Обратите внимание! Многие неопытные водители при ремонте турбины на дизельном двигателе допускают частую ошибку. Между корпусом, втулкой и валом картриджа есть специальные зазоры, они заполнены смазкой

Нужны эти зазоры для компенсации демпферного эффекта. Автолюбитель-новичок считает, что это завышенный люфт, поэтому монтирует втулки большего размера, в натяг. Все это приводит к тому, что ротор не может нормально вращаться, втулка быстро приходит в негодность по причине эффекта демпфера и недостаточного количества масла. В итоге вал деформируется.

Кроме того, следует помнить о том, что механизм должен быть отбалансирован на стенде после проведения ремонта турбины на дизельном двигателе. Конечно, можно сделать балансировку своими силами, однако у вас должен быть опыт проведения подобной работы. Если собрать механизм неправильно, турбокомпрессор сломается, а водителю придется потратить крупную сумму на его замену или восстановление. Именно по этой причине специалисты советуют выполнять ремонт турбины на дизельном двигателе на СТО.

Что такое турбо-яма?

Стоит добавить, что крыльчатка турбокомпрессора способна развивать до двухсот тысяч оборотов в минуту, благодаря чему данное устройство отличается большой инерционностью или, говоря иначе, имеет «турбо-яму», которая проявляется при резком нажатии на педаль газа. В этот момент крыльчатка медленно приводится в движение, и приходится некоторое время ждать, чтобы автомобиль начал набирать скорость.

Этот эффект имеет продолжительность всего несколько секунд, но, тем не менее, он не доставляет особого удовольствия при разгоне машины. На сегодняшний день производители, так или иначе, смогли устранить эффект «турбо-ямы» путем установки двух перепускных клапанов. Один предназначен для выработанных газов, задача второго состоит в том, чтобы перепускать избыток воздуха в трубопровод турбокомпрессора из впускного коллектора.

Благодаря этой системе обороты крыльчатки при сбросе газа уменьшаются в замедленном темпе, в то время как при резком нажатии на педаль акселератора происходит поступление воздушной массы в двигатель в полном объеме.

Регулировка давления наддува

Турбонаддув дизельного двигателя повышает его мощность за счет возрастания давления выхлопных газов, являющихся результатом увеличения числа оборотов и интенсивности работы мотора. Этот же процесс повышает давление наддува. Если его не регулировать, то на самых высоких оборотах оно может достичь опасных значений, приводящих к поломкам и механическим повреждениям.

Регулировка давления производится с помощью выпускного предохранительного клапана, а контроль максимально допустимого значения — с помощью мембраны и пружины определенной жесткости.

Суть работы: при достижении предельного значения давления, мембрана, установленная в корпусе компрессора, преодолевает воздействие пружины и открывает регулировочный клапан.

Давление регулируют как на стороне компрессора, так и на стороне турбины:

1. Работающий турбокомпрессор сбрасывает в атмосферу через выпускной клапан излишки забранного воздуха, тем самым снижая давление.
2. В турбине клапан выпускает отработанные газы под воздействием мембраны компрессора, когда давление всасываемого воздуха достигает максимального уровня. Благодаря этому, ротор вращается с установленной скоростью, а компрессор не забирает лишний воздух и не увеличивает давление.

Второй вариант расположения клапана позволяет изготавливать системы меньших габаритов. Кроме того, турбонагнетатель с клапаном в компрессоре подвержен чрезмерному нагреву из-за повышенной температуры выпускаемого воздуха, что негативно сказывается на эффективности его работы.

Поэтому турбонаддув дизельного двигателя чаще оснащают регулировочным клапаном в турбине, а регулировку в компрессоре используют в качестве дополнения.

Устройство и особенности турбины

Агрегат состоит из двух устройств — турбины и компрессора. Задача первой преобразовывать энергию выхлопных газов, а второго — подавать сжатый воздух в цилиндры. «Крыльчатки» — главные составляющие части этой системы, представляют собой два лопастных колеса (компрессорное и турбинное).

По своей сути компрессор — это насос, его единственная задача заключается в подаче сжатых атмосферных воздушных масс в цилиндры. Кислород необходим для сжигания топлива, чем больше его поступит, тем больше силовой агрегат сможет сжечь. В результате это приводит к значительному увеличению мощности движка без физического увеличения объёма или количества цилиндров. Система турбонаддува состоит из следующих компонентов:

• корпус компрессора;
• корпус турбины;
• корпус подшипников;
• компрессорное колесо;
• турбинное колесо;
• ось или вал ротора.

В турбонаддуве основным элементом выступает ротор, который защищается корпусом и крепится к специальной оси. И сам ротор, и корпус турбины изготавливаются из термостойких сплавов — это необходимо из-за того, что они находятся в постоянном контакте с газами высокой температуры.

Ротор и крыльчатка вращаются в разных направлениях с большой скоростью — такое решение обеспечивает их плотный прижим друг к другу. Принцип работы в следующем:

1. Отработанные газы поступают в выпускной коллектор.
2. Затем — в специальный канал, расположенный в корпусе нагнетателя, который выполнен в форме улитки.
3. В «улитке» газы разгоняются до большой скорости и подаются на ротор.

Благодаря такому принципу и обеспечиваются вращение турбины. Что касается оси турбонагнетателя, то она крепится на специальных подшипниках скольжения и смазывается за счёт поступления жидкости из моторного отсека. Утечка смазочной жидкости предотвращается благодаря наличию прокладки и уплотнительным кольцам. Кроме того, дополнительную герметизацию обеспечивают смешанные и отдельные потоки отработанных газов и воздуха. Такое технологическое решение не обеспечивает гарантии в 100%, что выхлоп не попадёт в сжатый воздух, однако система этого и не требует.

Как понять, что турбина умирает?

Гибель турбины в некоторых случаях происходит молниеносно – причиной тому может быть масленное голодание, попадание посторонних твёрдых частиц в колесо компрессора с воздуховода, поподание посторонних твёрдых частиц по колесу турбины (ротор) с ДВС, а так же ДТП. Но чаще всего турбокомпрессор выходит из строя постепенно

Водителю важно своевременно обратиться в специализированный тех центр и определить потенциальную неисправность и принять меры по ее ликвидации. Выделяют такие распространенные признаки умирающей турбины:

• Присутствие лишних шумов из турбины в процессе работы двигателя (гул или свист)
• Дым сизого цвета из выхлопной трубы;
• Увеличение расхода масла;
• Снижение уровня давления наддува.

Чтобы определить поломку на ранних стадиях, надо прислушиваться к своему автомобилю, если вашему автомобилю не хватает мощности, он стал менее резвый чем раньше, это значит что турбина не выдаёт должного давления. Иногда причиной снижения этой величины является увеличенное противодавление, что происходит из-за загрязненного катализатора, так же не исправность электро-магнитного клапана (управление вакуумом турбины) тоже способствует снижению мощности, если же эти две детали в норме, нужно проверить перепускную заслонку или изменяемую геометрию! Чаще всего в процессе агрессивной езды потоки выхлопных газов идут в обход клапана, или поврежденная изменяемая геометрия, цепляет корпус турбокомпрессора и не направляет потоки воздуха на колесо турбины! В таких случаях турбина не в состоянии показать должный КПД.

Если проблема не выявлена, придется снять турбокомпрессор с силового агрегата! Часто задаваемый вопрос: как перебрать турбину своими руками. За частую, отремонтировать турбину своими силами не получится! Так как, картридж турбины требует высокоточной балансировки после переборки! Для этого придется обратиться в компанию по ремонту турбин! После балансировки турбины, надо настроить Вакуумный актуатор по отношению заслонки или геометрии! Настраивать необходимо по заводским параметрам! Если параметры будут отличаться от заводских, турбокомпрессор будет или не до дувать, или передувать, что приведёт к его скорому разрушению!

Конструкция турбины

Корпус турбины имеет непростую геометрию. Воздух попадает к нагнетателю через спиралевидный канал с постепенно сужающимся диаметром, что в свою очередь также влияет на повышение рабочего давления турбины. В зависимости от предназначения мотора, конструкция корпуса наддува (улитки) может быть различной. У грузовых автомобилей поток выхлопных газов должен быть разделен во избежание разрушительного резонанса, а в случае разделения потока газов, резонанс используется для более эффективной работы турбины.

Ротор турбины и ось изготовлены из разных материалов, поскольку работают в разных условиях. Процесс изготовления наддува выглядит следующим образом — ось и ротор раскручиваются в противоположном направлении до высокой скорости и во время вращения ротор насаживается на ось. Таким образом получают прочную неразъемную спайку. В конструкции оси есть ещё одна хитрость. В месте усадки ротора она полая, что позволяет затруднить передачу тепла от ротора к оси и улучшить охлаждение сопряжённых элементов. После точной финишной обработки ось балансируется и устанавливается в корпус.

Турбина имеет сложную систему смазки и такую же сложную систему динамических уплотнителей, что и диктует высокую цену турбины в сборе. Они называются динамическими, потому что работают, используя принцип разницы давления в разных частях турбины:

1. Ось турбины непостоянного диаметра и эти вызывается разница давления, которая препятствует проникновению масла в турбину.
2. С обеих сторон оси уплотнители установлены в пазах, кроме того, они служат преградой для передачи избыточного тепла на корпус наддува..
3. Внутренняя геометрия корпуса оси также создаёт препятствие проникновению масла в ротор.
4. Из корпуса наддува масло вытесняется в полость оси, откуда иго избыток поступает по маслопроводу в систему смазки двигателя.
