Замена переднего подшипника ступицы ваз нива

Как поменять подшипник ступицы на Ниве Шевроле своими руками?

Для ремонта потребуются:

• Мощный торцевой ключ на 30.
• Съемник для пальца рулевой тяги.
• Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
• Набор накидных ключей или головок с трещоткой.
• Баллонный ключ.
• Молоток.
• Круглогубцы.
• Домкрат.
• Противооткатные упоры.
• Тиски.
• Монтировка.
• Динамометрический ключ.
• Доски или деревянный брусок.

Процесс замены делится на пять этапов:

1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
2. Выпрессовка старых подшипников.
3. Установка новых деталей.
4. Сборка узла и установка его на место.
5. Затяжка регулировочной гайки.

Работы выполняются на ровной площадке. Наличие смотровой ямы не обязательно.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

• Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
• Поддомкратить колесо.
• Открутить болты крепления колесного диска.
• Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
• Поддомкратить нижний рычаг, сжимая пружину подвески.
• Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
• Открутить и снять скобу, суппорт и тормозные колодки.
• Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
• Выкрутить руль в противоположную сторону.
• Снять датчик ABS.
• Расшплинтовать и открутить гайку рулевой тяги.
• Снять палец с помощью съемника.

Внимание! Без съемника для снятия пальца тяги можно отсоединить ее другим способом. Для этого придется демонтировать сошку рулевого механизма от поворотного кулака

• Открутить гайку ступицы.
• Демонтировать болты крепления шаровых опор.
• Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
• Демонтировать защитный экран суппорта.
• Снять тормозной диск.
• Открутить рулевую сошку.
• Зажать в тисках поворотный кулак.
• Удалить сальники монтировкой или мощной отверткой.
• Подставив оправку, выбить внешние обоймы подшипников.
• Протереть и очистить посадочное место.
• Разобрать новые подшипники.
• Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.

Важно: обоймы устанавливаются широким краем внутрь. Облегчить запрессовку можно, предварительно нагрев ступицу

• Заложить смазку, заполнив ⅔ пространства обойме.
• Установить кольцо и внутреннюю обойму подшипника.
• Аккуратно запрессовать новый сальник.
• Повторить операцию монтажа для подшипника со второй стороны ступицы.
• Поставить узел на шлицы ШРУСа.
• Наживить ступичную гайку.
• Прикрутить шаровые и рулевую сошку.
• Установить защитный кожух и скобу суппорта.
• Закрутить болты крепления защитного экрана и застопорить.
• Поставить суппорт с тормозными колодками на место.
• Поддомкратить машину.
• Поставить и закрепить колесо.
• Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

Подробное видео о замене ступичных подшипников

Причины и признаки выхода из строя ступицы Шевроле Нива

Поломка ступицы авто, как правило, является серьёзной проблемой, игнорировать ее не стоит.

Не отремонтированная или не поменянная вовремя ступица может стать причиной серьёзного ДТП, вследствие самозаклинивания колеса при движении авто, или из-за отрыва диска ступицы от вала.

Помимо прочего, изношенная ступица сильнее разогревается при торможении автомобиля, что отрицательно сказывается на работе тормозов авто. Бывает, что повреждения ступицы происходят постепенно и, как правило, об этом даёт знать неприятный звук, сопровождающийся вибрацией кузова или слабыми толчками.

Основными причинами выхода из строя ступицы являются:

• небрежная езда по дорогам;
• многократная перегруженность авто;
• езда по песчаному грунту или «грязевые ванны»;
• частое буксование автомобиля;
• агрессивный стиль вождения с резким ускорением и торможением.

Эти причины могут оказать существенное негативное воздействие на корпус ступицы, внешнее или внутреннее кольцо подшипника. Также они являются источниками попадания внутрь механизма подшипника грязи, влаги и песка, из-за чего цапфа выходит из строя.

Советы по замене ступицы Нивы Шевроле

При разборке передней подвески особое внимание следует обратить на повреждения механизма рычагов (деформирование деталей, разломы и разрывы в металле). Центральная гайка ступицы затянута значительным моментом. Поэтому рекомендуется использовать накидную головку с достаточной прочностью

Поэтому рекомендуется использовать накидную головку с достаточной прочностью

Центральная гайка ступицы затянута значительным моментом. Поэтому рекомендуется использовать накидную головку с достаточной прочностью.

Осмотрите каналы посадки внутренних и наружных колец, состояния рабочей поверхности роликов подшипника. Коррозия метала в виде борозд или «язв» на металле роликов или колец недопустима.

При извлечении ступицы из посадочного места требуется максимальная осторожность, чтобы случайно не извлечь хвостовик внутреннего шарнира из редукторного преобразователя, иначе это может привести к утечке смазки из моста авто. Поврежденные и негодные подшипники нужно заменить вместе с наружными кольцами. Поврежденные и негодные подшипники нужно заменить вместе с наружными кольцами

Поврежденные и негодные подшипники нужно заменить вместе с наружными кольцами.

Следом за установкой необходимо произвести регулировку зазора в подшипнике и застопорить гайку ступицы.

Если пришлось менять шаровую опору, то необходимо осуществить развал-схождение колёс.

Замена ступицы Chevrolet Niva выполняется удобнее на подъёмнике. Впрочем, осуществить работу можно и при помощи домкрата, с выполнением всех требуемых мер безопасности.

Чтобы поменять ступицу понадобятся:

• ключи «на 10», «на 13», «на 17», «на 22», «на 30»;
• тиски;
• баллонный ключ для колеса;
• отвёртка;
• съёмник для рулевого наконечника;
• молоток и зубило;
• плоскогубцы;
• смазка Литол 24;
• новая ступица.

Новая оригинальная ступица Шевроле Нива с артикулом 21230310301400 стоит 1460 рублей. Аналог от фирмы Pilenga имеет каталожный номер HBP2123, а его цена — около 1110 рублей.

Цены указаны для Москвы и области на лето 2017 года.

1

Поддомкрачиваем автомобиль. Откручиваем пять гаек крепления колеса.

2

Снимаем колесо. Снимаем декоративный колпак, расконтриваем гайку ступицы.

3

Ключом «на 30» срываем ступичную гайку.

4

Вынимаем из кронштейна резиновый держатель вместе со шлангом.

5

Ключом с головкой «на 17» отворачиваем два болта крепления суппорта, сначала внизу…

6

… затем вверху.

7

Попутно снимаем кожух.

8

Берём плоскую отвёртку и разводим тормозные колодки. Снимаем суппорт.

9

Аккуратно подвешиваем суппорт на проволоке или убираем в сторону так, чтобы он не мешал работе и не болтался на тормозном шланге.

10

Расшплинтовываем гайку пальца наружного шарнира боковой тяги и выворачиваем её.

11

Берём молоток и пытаемся выбить палец шарнира.

12

Если не получается молотком, применяем съёмник.

13

Устанавливаем его и…

14

… выпрессовываем палец шарнира из бобышки поворотного рычага.

16

Ключом «на 22» откручиваем гайку пальца крепления шарнира, сначала вверху…

18

… затем внизу.

19

С помощью молотка выбиваем наконечник шарнира.

20

Вынимаем поворотный кулак в сборе.

21

Используя подходящую оправку, выпрессовываем ступицу из внутренних колец подшипников.

22

Результат поломки ступицы на лицо.

23

Смазываем поверхность крепления тормозного диска, соприкасающуюся со ступицей.

24

Устанавливаем новую ступицу на тормозной диск.

25

Устанавливаем через один и забиваем болты, скрепляющие тормозной диск и ступицу. Закручиваем их.

Варианты усиления ступиц на Ниву

Неправильная регулировка зазора ступицы может обратиться для владельца автомобиля серьёзной проблемой. Последствия могут быть разными, от частого разрушения подшипников, что требует постоянной их замены, до заклинивания подшипника на ходу, разрушения ступичного узла и возникновения аварийной ситуации. Теоретически, каждый владелец знает, что для решения проблемы необходимо отказаться от конических подшипников в ступицах колёс. Существует два основных варианта решения проблемы: установка нерегулируемых ступиц или переделка деталей под двухрядные подшипники.

Установка нерегулируемых ступиц на Ниву

Первый вариант модернизации предусматривает покупку нового усиленного ступичного узла Нивы, который имеет значительные преимущества по сравнению со штатными изделиями.

Преимущества использования усиленного узла ступицы:

1. Исчезает надобность корректировки теплового зазора;
2. Повышается качество езды транспортного средства в условиях полного бездорожья за счёт усиленной ступицы и установки более надёжного и прочного подшипника;
3. Появляется возможность осуществить монтаж большей резины и колёсных дисков с увеличенным вылетом;
4. Закрытая конструкция подшипника и двойная защита пыльниками и сальниками с двух сторон предотвращает попадание в него воды, пыли и грязи, что значительно повышает срок его службы;
5. Уменьшается сила трения в подшипниках, что благоприятно отражается на динамике Нивы на дороге, увеличивается накат транспортного средства.

Комплект состоит из двух кулаков с запрессованными подшипниками, двух ступиц и двух пыльников

Важно при покупке уточнить, на сколько шлицов у вас ступица, чтобы не было неприятностей с установкой. Имеются комплекты на Ниву, которые идут на 22 шлица и на 24

Специалисты советуют производить установку усиленных узлов в сервисных центрах, однако, справиться с заменой можно и самому, так как для монтажа не потребуются никакие дополнительные доработки

Важно при установке новых деталей использовать также новые колёсные шпильки и гайку. А также необходимо провести смазку всех элементов для предотвращения их закисания и перед установкой суппорта, провести его очистку, что положительно скажется на ходе колодок транспортного средства

Единственным недостатком такого усовершенствования машины является высокая цена ступичного узла. Второй вариант усиления предусматривает переделку ступицы под двухрядный подшипник и характеризуется минимальными финансовыми затратами.

Переделка ступицы под двухрядный подшипник своими руками

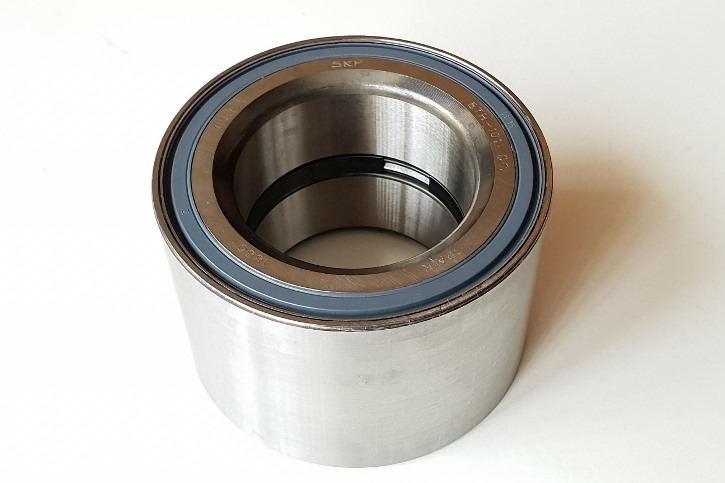

Для переделки детали потребуется приобрести два двухрядных подшипника и стопорные кольца от Москвича 2141. Можно покупать штатные изделия или импортные аналоги подшипников. Импортные изделия характеризуются более высоким качеством.

Усиление ступицы предусматривает токарные работы, потому надо будет найти мастера, который согласится выполнить расточку ступицы под посадочный радиус новых подшипников 37 миллиметров, выточит усиленные внутренние и наружные опорные шайбы, толщиной десять с половиной миллиметров, и произведёт шлифовку поворотных кулаков согласно чертежам. Чертежи можно найти в интернете или создать самому, имея в наличии все необходимые детали

Особое внимание надо обратить на доработку поворотных кулаков, так как требуется координатная шлифовка изделий, и не каждый мастер возьмётся за эту работу

Некоторые специалисты советуют устанавливать подшипники от AUDI, тогда придётся осуществлять доработку только поворотных кулаков. Подшипники становятся без дополнительных переделок ступицы.

После проведения токарных работ остаётся только запрессовать изделие в ступицы и собрать нерегулируемые ступичные узлы в обратном порядке. Новый подшипник идёт уже со специальными резиновыми уплотнителями, потому потребность в установке штатных сальников отпадает. При сборке ступицы и тормозных дисков не забудьте поставить изготовленные опорные кольца.

Модернизированный узел ступицы в собранном виде устанавливается на транспортное средство, и гайка теперь зажимается как можно жёстче. Её регулировать больше не придётся.

Такая модернизация ступичного узла избавит владельца автомобиля от проблем с ним, гул во время движения больше не будет беспокоить.

Русский вариант

Данные подшипники можно найти в нескольких вариантах. Самое главное найти серию А. Что это такое? Это серия повышенной грузоподъемности. Не надо пугаться этих слов. Просто в обычных подшипниках для автомобилей, ролики в сепараторе установлены через один, а в данной серии (промышленной), «ролик к ролику». То есть расстояния между ними, фактически нет. На рынке можно найти два хороших варианта. Первый вариант, подшипники 15 гпз, причем на рынке еще можно найти их в советском варианте. Это будет видно, по обозначению на подшипниках. Второй вариант, подшипники ЕПК (европейская подшипниковая корпорация).

набор для ремонта ступичного узла, подшипники ЕПК

Регулировка ступичного подшипника Шнивы

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

• Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
• Надеть на шпильки накидные ключи и закрепить их гайками.
• Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
• Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
• Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

• Расправить поясок гайки.
• Открутить ее накидным ключом.
• Установить новую гайку и затянуть с усилием 2 кгс*м.

• Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
• Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
• Проверить люфт ступицы.
• Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
• Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

• Потуже затянуть гайку.
• Провернуть колесо на несколько оборотов.
• Проверить люфт.
• При необходимости немного ослабить или подтянуть гайку.
• Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
• Застопорить поясок гайки.

Видеоинструкция по регулировке ступичного подшипникаНа Шеви Ниву можно установить нерегулируемые подшипники ИВЕКО. Для этого нужно купить соответствующие ступицы или переделать старые. Для переделки понадобится координатно-расточной станок. Кроме расточки посадочного отверстия придется изготовить дистанционные кольца. Чертежи деталей приведены по ссылке.

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Для работы понадобится:

• Домкрат, баллонный ключ, зубило, молоток.
• Стандартный комплект отверток и ключей.
• Съемник полуоси.
• Газовая (бензиновая) горелка или муфельная печь.
• Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
• Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

• Установить машину на ровную площадку.
• Поставить противооткатные башмаки или кирпичи под передние колеса.
• Поддомкратить машину.
• Снять колесо.
• Подставить упор под задний мост.
• Открутить крепление тормозного барабана.
• Демонтировать деталь.
• Открутить гайки, удерживающие подшипник.
• Нагрузить задний мост, опустив его на подставку.
• Выдернуть полуось при помощи съемника.
• Подвесить тормозной механизм на проволоку.
• Сбить стопорное кольцо, используя зубило, молоток и болгарку.
• Расколоть обоймы подшипника ударами зубила.
• Удалить ржавчину и грязь с посадочной поверхности.
• Поставить новый подшипник на место.
• Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
• Заменить сальник.

Наглядный процесс замены подшипника полуоси Нивы Шевроле

• Вывесить и открутить колесо;
• Посредством зубила сбить колпак со ступицы;

• С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

• Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

• Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).

Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов.Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

В заключении

В результате на детали возникает микротрещина, которая может стать причиной печального исхода. Поэтому всегда следует быть внимательным на дороге.

Использование полноприводного режима, езда в сложных условиях за городом, жесткая подвеска требует от владельца автомобиля Нива Шевроле производить время от времени ремонт подшипников.

Требование к осуществлению передачи вращения сделало ее структуру более сложной, однако общий подход к строению узла и его конструктивные особенности остались такими же.

Данное устройство можно встретить во всех моделях АвтоВаза и в большинстве машин других автопроизводителей, в том числе Шевроле Нива.

Главным его свойством является возможность регулировки люфта. Данный колесный узел больше всего нагружается при движении и сильнее подвержен износу. Если наблюдать (можно также найти наглядное видео в интернете), то со временем можно оценить, как поэтапно увеличивается люфт, вместе с появлением осевого колебания колеса.

Однако не стоит очень сильно затягивать гайки, ведь необходимо оставить небольшой зазор с учетом теплового расширения металла. Любая деталь не является вечной, поэтому в некоторый момент времени у вас не получится сделать регулировку осевого люфт и потребуется замена.

Как снять ступичный подшипник на ниве

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

• гул во время поворота;
• гул во время обычной езды на загруженном автомобиле;
• гул при езде на пустом автомобиле;
• постоянный гул, нарастающий во время поворотов;
• сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Что могло послужить причиной поломки подшипника Нива Шевроле:

• в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
• случается, что различные загрязнения и влажность проникают вглубь подшипника;
• это является причиной поломки в 18% случаев;
• также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Симптомы и выявление изношенного ступичного подшипника

Когда ресурс подшипника ступицы на исходе при езде отчетливо слышен гул, это основной признак. Если прислушаться, можно понять, с какой стороны исходит этот гул. При движении на низких скоростях он не слишком заметён, и его легко можно спутать с шумом от резины, но, с набором скорости гул возрастает, что напоминает полёт в самолёте. Ездить с гудящим подшипником нельзя, ведь в скором времени он может просто разломаться на части, а это предполагает массу других проблем.

Необходимые инструменты для работы

• Домкрат и подпорки. Для замены переднего подшипника нужно поднимать оба колёса, иначе стабилизатор будет мешать, зажимая элементы подвески;
• Ключ для откручивания колёсных гаек;
• Плоская отвёртка. Чтобы снять защитный колпачок;
• Головка на 27;
• Бородок слесарный. Для расправления буртика ступичной гайки;
• Молоток;
• Гаечные ключи на 10, 17, 19 и 22;
• Зубило и деревянная проставка. Чтобы при выбивании не повредить другие детали;
• Тиски;
• Отрезок трубы для запрессовки стопорных колец подшипника.

Процесс замены подшипника

• Ослабляем гайки на колёсе, где планируется замена и поддомкрачиваем оба колеса оси. Снимаем нужное колёсо;
• Демонтируем суппорт и направляющую. Чтобы не повредить тормозной шланг, подвязываем суппорт к верхнему рычагу проволокой;
• Снявши защитный колпачок, головкой на 27 откручиваем гайку подшипников ступицы и вынимаем конусную втулку;
• При помощи зубила, разгибаем стопорную пластину гаек переднего и заднего крепления рычага. Ключом на 19 отворачиваем переднюю и заднюю гайки крепления рычага. После этого снимаем стопорную пластину;
• Когда рычаг освобождён, его нужно отвести от поворотного кулака, освободив тормозной шланг;
• Отсоединяем шаровые опоры (верхнюю и нижнюю) от рычага;
• Теперь можно снять весь поворотный кулак в сборе, вместе с шаровыми опорами и тормозным диском, вынув его со шлицов шруса;
• Отделяем поворотный кулак от ступицы с тормозными диском. Если детали свободно не разъединяются, то зажимам кулак в тиски и выколоткой из мягкого метали или зубилом, через проставку с дерева, выбиваем ступицу с тормозным диском;
• Далее вытягиваем болты крепления рычага и сбиваем при помощи зубила защитное кольцо;
• Ключом на 10 откручиваем болт, который крепит кожух и снимаем сам кожух;
• Зажимаем кулак в тиски и с помощью плоской отвёртки поддеваем и извлекаем сальник ступичного подшипника. За сальником располагается металлическое кольцо, его тоже извлекаем;
• Следующим этапом вынимаем из колодца внутреннее кольцо наружного подшипника в сборе. Далее также вынимаем сальник, металлическое кольцо и кольцо внутреннего подшипника в сборе;
• При помощи бородка и молотка, выбиваем металлические кольца наружного и внутреннего подшипников. На этом демонтаж считается завершенным.

Как выбрать деталь для замены и номер подшипника

Убедившись в необходимости ремонта подшипников — следует подобрать в торговой сети подшипник ступицы по трем основным критериям (по умолчанию установлены конические роликовые однорядные подшипники — в новом комплекте должна быть гайка):

1. Номер детали передней ступицы Shevrole Niva: 2007108 (каталожный номер — 2121-3103020-10, подшипник по ГОСТу — 2007108, зарубежный аналог по ISO — 32008).
2. В комлект неообходимо покупать два роликоподшипника.
3. Размеры подшипников передней ступицы Нивы Шевроле: высота – 19 мм, диаметр внутренний – 40 мм, диаметр наружный – 68 мм.
4. Стоимость нового комплекта деталей в ступицу, в том числе двухрядных подшипников, а так же подходящие производители, представлены в таблице ниже.

Таблица — Рекомендуемые производители, номера и артикулы подшипников ступиц

N п/п	Производитель	Номер по каталогу	Цена на 2021 год, руб	Дополнительная информация
Размеры (мм) и параметры	Применяемость
Стандартные комплекты из двух подшипников
1	Волжский стандарт, Россия	2007108	200	Внутренний диаметр — 40 мм;Наружный диаметр — 68 мм;Ширина -19 мм;Масса — 0,278 кг;Количество роликов в подшипнике — 21 шт.;Размеры ролика — 7/11х19 мм;Грузоподъемность динамическая — 40 кН;Грузоподъемность статическая — 52 кН;Максимальная номинальная частота вращения — 7000 об/мин.	Chevrolet NIVA комплектаций L, LC, LE, GL, GLC. В том чиле Рестайлинг 2019 года.
2	ВПЗ, Россия	32008	200
3	SKF, Швеция	32008X/QSKF	770
4	KOYO, Япония	32008JR	880
Двухрядные подшипники (для усиления)
1	OPTIMAL, Германия	681 923	2200	Внутренний диаметр — 40 мм;Наружный диаметр — 73 мм;Ширина — 55 мм;Количество дорожек качения — 2 шт.;Уплотнение — Есть.	Аналогично
2	RUVILLE, Германия	4013	2480
3	SKF, Швеция	BTH-1024 C VKBA 3551	2300

Важно знать:
Детали удовлетворительного качества служат порядка 20 тыс. км, пробег с высококачественными изделиями переваливает за 30 тыс

км. Наиболее популярны изделия Волжского и Самарского завода с маркировкой SPZ-GROUP. Цена ступичного подшипника в среднем составляет 1000 рублей.

Какие ступичные подшипники лучше

Решайте лично, какие ступичные подшипники лучше, но учитывайте рекомендации и составляемые рейтинги. Их чаще всего возглавляют следующие образцы:

HUB1 – это современный укомплектованный на 100% однорядовый подшипник ступицы, вовнутрь которого закладывается смазка, рассчитанная на весь длительный срок применения детали. С торцов подшипника имеются надежные уплотнители, защищающие от потери смазки и попадания воды и грязи. Изделие HUB1славится необходимой жесткостью и точностью сборки.

HUB2 – подшипник, который идеально подходит для осей ведущих колёс.

Ступичные подшипники

В качестве подшипников HUB от компании NTN SNR Roulements не приходится сомневаться, так как с заводского конвейера предприятия сходит большое количество подшипников, используемых для разнообразной техники – горнодобывающей, железнодорожной, сельскохозяйственной, грузовой.

Chevrolet Niva › Бортжурнал › Замена ступичных подшипников

Зашумела трансмиссия, появился люфт колеса, при вывешивании. Долго тянул время, не было денег, прошло время ТО3, на котором надо было поменять смазку подшипников. Короче решил менять.Закупил 4 подшипника и 4 сальника у диллера Сибтрансавто за 2076 руб, что-то около 100 рублей одал за 2 гайки ступичных,

, в принципе все используют Литол24, — никто не жалуется. главное в этом деле герметичность сальников.Посмотрел ролики на ютубе, важную информацию почерпнул на форуме www.chevy-niva.ru/viewtop…=0&postorder=asc&start=30Инструкцию выложенную на форуме для себя скорректировал. Были и некоторые засады.Итак.Машину загоняем в гараж, стопорим ручником, под задние колеса упоры.

Кто бы подумал в этом месте у меня произошел затык. При снятии скобы суппорта, необходимо вытащить Ось прижимного рычага суппорта. Ну не хотела она выходить, всё разворотил еле вытащил. Пришлось потом докупать, новая стоит 50 руб.

Выворачиваем колесо в сторону противоположную от меняемой. Откручиваем датчик АБС (болт№8).

Откручиваем гайку ступицы головка№27.Откручиваем по 3 болта№13 крепления верхней и нижней шаровых опор. Гайки самого шарового пальца не трогаем.

Разнимаем тормозной диск от ступицы. Снимаем защитный экран суппорта, откручиваем снимаем сошку рулевого механизма.

В случае если подшипники находятся в исправном состоянии, то просто удаляем старые сальники, вынимаем внутренние обоймы подшипников, промываем всё и переходим к пункту 15.

Разбираем новые подшипники. Запрессовываем внешние обоймы подшипников в ступицу. Для запрессовки используем внешние обоймы старых подшипников или подходящую оправку. Необходимо учитывать, что новые обоймы следует устанавливать широким краем внутрь ступицы. Внешний узкий край обоймы при запрессовке стараемся не замять. Перед запрессовкой можно паяльной лампой нагреть ступицу.

С одной стороны ступицы устанавливаем внутреннюю обойму подшипника, кольцо и запрессовываем новый сальник. Новый сальник запрессовываем с помощью старого. С другой стороны ступицы проделываем такую же операцию.Ступица с поворотным кулаком собрана и готова к установке.Не прилагая значительных усилий устанавливаем поворотный кулак со ступицей обратно на шлицы ШРУСа, наживляем гайку ступицы.Прикручиваем шаровые, сошку рулевого механизма.Ставим на место скобу суппорта, под 2 болта которой устанавливается защитный экран суппорта. Загибаем усики экрана на грани болтов, тем самым стопорим болты.Возвращаем на место суппорт и тормозные колодки. Еще раз проверяем все соединения.Домкратом поднимаем машину с подставки и устанавливаем колесо.Ударяя по колесу на 12 и 18 часов поочередно или просто прокручивая колесо, затягиваем гайку ступицы.Регулируем затяжку гайки ступицы.

Текст инструкции тоже частично позаимствовал у комрада Windy, на нашем форуме www.chevy-niva.ru/, надеюсь он за это на меня не обидится. Ведь инструкцию сохранял как бы для себя на будущее.

После сборки обкатал на трассе. Остались вопросы: нужно ли делать развал-схождение, подскажите.”>

Ступичный подшипник нива, проблема

Проблемку я хочу живописать на конкретном примере. То что ситуация с запчастями, в маленьких городах и весях, совсем плоха, это мне хорошо известно. Но иногда «весело» и в городах миллионниках. Жалуется постоянный клиент из Казани: вы говорите, что русские подшипники хорошие по качеству. У нас все магазины торгуют ступичными подшипниками тольяттинского завода, в синеньких коробочках. Ходят очень мало, от 5 до 10 тыс км. Ставили в разных сервисах, разными руками. Конец цитаты. Не хотелось расстраивать татарских нивоводов, но пришлось: тольяттинского подшипникового завода в природе НЕ СУЩЕСТВУЕТ )))

Подведём итоги

Штатный ступичный узел Нивы — это головная боль для владельцев отечественного внедорожника

Для безопасного использования транспортного средства в условиях повышенной непроходимости важно заняться усилением ступичного узла Нивы. Если вы умеете работать с инструментами, раньше занимались ремонтами машины, тогда такая модернизация вам точно по зубам

Какой путь выбрать для усиления ступичного узла внедорожника — решать только вам. Всё зависит от того, какие финансовые затраты вы готовы понести. Любой из предложенных вариантов порадует вас безупречным результатом.

Информационно — познавательный портал для автомобилистов

Хочу сразу ответить на вопрос: «зачем нужна такая переделка?» Двухрядный подшипник прост в обслуживании и не требует постоянных регулировок. Один раз затянул — и езди!

Дело в том, что на Ниве (2121/21213/21214 и т.д.) ступица переднего колеса состоит из двух конических подшипников (стоящих друг на против друга), да еще и диаметр у них одинаковый, что создает некоторые проблемы в эксплуатации. Необходима частая регулировка этого узла.Ее так же необходимо проводить при замене ШРУСа или просто после сильного бокового удара, например об высокий бордюр.

Наткнувшись как то на идею о замене этого набора подшипников на двухрядный, я очень заинтересовался и стал обдумывать новую конструкцию. Как оказалось, в конечном итоге, я пришел к идее, на тот момент уже существовавшей, об установке переднего двухрядного подшипника от а/м Москвич 2141 (№2141-3103020).

Габаритные размеры 37*72*37 позволяют установить его в передние ступицы Нивы, при условии некоторых доработок этого узла.

Необходимо уменьшить посадочный диаметр самой ступицы до 37 мм. И расточить поворотный кулак! Это наиболее сложный процесс т.к. требует координатной шлифовки (для изготовления идеального посадочного места под новый подшипник). Можно конечно попробовать обойтись простым токарным станком и хорошим токарем, но я решил не рисковать… Так же нужны понадобятся специальные распорные втулки толщиной 10,5мм. (см. чертежи ниже).

Протачиваем ступицу:

Растачиваем поворотные кулаки (чертеж в разрезе):

Изготавливаем распорные втулки (их необходимо две на каждую ступицу) т.е. на машину — 4 шт. :

Теперь подробнее обо всем: Снимаем поворотный кулак в сборе и полностью разбираем его очищая от грязи. Приобретаем необходимый двухрядный подшипник №2141-3103020 или его импортный аналог в количестве 2 шт. Лично я купил американские подшипники фирмы “Craft” номер: CR4172370, если не ошибаюсь. Настоятельно рекомендую брать именно шариковые, а не роликовые подшипники, т.к. последние себя гораздо хуже зарекомендовали в плане надежности и долговечности использования.

Так же нам понадобятся два стопорных кольца от передних ступичных подшипников а/м Москвич-2141 (№366553-15), они могут быть разной толщины, поэтому обязательно покупаем их заранее. Мне повезло и я обратился к людям которые уже занимали подобными переделками. Они согласились мне помочь и переточили ступицы под посадку новых подшипников, расточили поворотные кулаки и изготовили распорные втулки по моим чертежам.

Теперь можно начинать сборку! Запрессовываем новые подшипники на свое место и устанавливаем стопорные кольца.

Не смотря на то, что эти подшипники имеют собственные сальники, надобность в штатных всё равно не отпадает. Хотя бы для того, что бы ограничить попадание воды и грязи внутрь поворотного кулака.

Запрессовываем ступицу в подшипник в поворотном кулаке не забыв установить при этом одну из опорных втулок (между сальником и подшипником). После запрессовки вкладываем с другой стороны вторую втулку и устанавливаем второй сальник на место!

Собираем узел и устанавливаем на машину.

При сборке, гайку ступицы теперь затягиваем с бОльшим моментом (где-то 200Нм / 20кгс/м), или как говорится: «от души».
