Установка нового звукового сигнала на ВАЗ 2112, 2111, 2110

Стандартный заводской сигнал зачастую очень слабый и его не хватает для того, чтобы другие участники движения заметили машину. Именно по этой причине будет установлен другой сигнал, который раньше стоял на автомобиле Волга. Перед установкой нужно обязательно убедится в том, что уровень шума не больше 120 Дб, потому что в другом случае будут проблем с прохождением технического обслуживания. Как сделать звуковой сигнал громче? Полностью заменить стандартную систему или же просто установить дополнительные сигналы в моторным отсек автомобиля?

Установить сигнал от Волги на ВАЗ 2112, 2111, 2110 можно несколькими способами. Просто заменить — это не вариант. Проблема в том, что к стандратному звуковому сигналу подходят два провода — плюсовой и минусовой: масса подается через корпус, а положительный провод дает постоянный ток и в таком случае он еще питает вентилятор радиатора. Для того чтобы новый сигнал от Волги работал, нужен только один плюсовой провод. Минус подается через корпус.

В таком случае здесь осуществляются также и разные потребления тока. Стандартный сигнал потребляет всего лишь 5 ампер, а сигнал от Волги — 8 ампер. По этой причине нужно будет установить 4-х контактное реле. Реле можно установить в блок предохранителей или в моторный отсек автомобиля. Чтоб установить реле внутри салона для работы нужен сам звуковой сигнал, одножильный провод, широкая клемма ‘мама’, реле 4-х контактное на 30 ампер и колодка реле. Звуковой сигнал имеет намного большие размеры, нежели стандартный сигнал, поэтому в таком случае нужно обязательно установить его на кронштейн, чтобы не потерялся стандартный звук звучания. Лучше всего устанавливать реле в свободной ячейке блока предохранителей.

На 85 контакт приходится присоединение 13-контактного реле (выключатель сигнала на рулевом колесе). Если смотреть на схему, то он обозначается серо-черным цветом, а на фотографии он белого цвета. На свободное место нужно присоединить провод 87-го контакта реле. Чтобы подавать плюсовой провод нужно сначала провести провод разъема ‘Ш5-6′ к 30-му контакту реле и с помощью перемычки к контакту 86. Плюс подается при нажатии сигнала через 87 контакт. Красно-белый провод у сигналов использовать не нужно, но на него подается ток и в таком случае на него лучше установить изоляцию. Есть много плюсов в таком способе: реле расположена в монтажном блоке и туда не будет попадать влага или вода, заводская проводка находится в моторном отсеке и в таком случае провод будет браться отдельно, а не от вентилятора.

Теперь нужно рассмотреть случай установки реле в моторный отсек. Здесь много отличий от первого варианта, потому что все работы будут проводится как раз в подкапотном пространстве. Используются все те же материалы, только в данном случае нужно будет еще приобрести: подвесной предохранитель, 8 штук клемм типа ‘мама’, двухметровая пластиковая трубка. Гудок можно установить где удобно и подключить его нужно по одной из схем. В первой схеме ток берется с блока предохранителей через его же предохранитель а во второй схеме плюс нужно брать прямо с аккумулятора и через отдельный предохранитель 20 ампер. Многие рекомендуют устанавливать волговские сигналы на ВАЗ именно по второй схеме.

Реле нужно размещать там, где на него не будет попадать влага или вода. Реле лучше всего обмотать изоляционной лентой. С помощью ключа на 8 нужно открутить 2 болта крепления решетки радиатора и отщелкнуть 2 нижние защелки, решетку полностью снимаем. Стандартный звуковой сигнал снимаем и проводку прокладываем по новой схеме. Все соединения нужно тщательно изолировать, а провод, который соединяет провода от сигнала нужно засунуть в гофру. Реле устанавливаем в нужное положение и обратно устанавливаем решетку радиатора.

Не работает кнопка включения звукового сигнала, что делать?

Как подключить волговский сигнал через реле

Если при диагностике ЗЭ, предохранителя и реле ЗС неисправностей не выявлено, то необходимо проверить кнопку включения сигнала на руле. Так как сам руль постоянно вращается, а необходимость подачи звукового сигнала может возникнуть в любой момент, между рулём и рулевой колонкой имеется подвижный контакт. С помощью этого контакта можно замкнуть цепь даже при повороте руля. Кроме этого, в самой кнопке есть ещё два контакта, позволяющие водителю подать сигнал как левой, так и правой рукой. Любой из этих контактов (чаще всего подвижный) может выйти из строя. В этом случае нужно его почистить и убедиться в работоспособности кнопки. Делается это следующим образом.+

Устанавливаем колёса автомобиля прямо. Рулевое колесо тоже не должно отклоняться в сторону.
Поддеваем отвёрткой и снимаем с кнопки руля эмблему «Лада».
Головкой на 24 откручиваем гайку рулевого колеса, расположенную под эмблемой.
Удерживая и слегка покачивая руль двумя руками, снимаем его с вала. При этом, если руль не снимается, можно через проставку ударить по валу.
Крестообразной отвёрткой выкручиваем четыре болта с обратной стороны руля и снимаем кнопку сигнала
Снимаем кнопку с руля и отсоединяем провод от контакта на руле Надфилем или наждачной бумагой зачищаем подвижный контакт, расположенный около вала на рулевой колонке. Слегка подгибаем контакт вверх (в сторону руля)
На снятой ранее кнопке сигнала чистим оба контакта.
Извлекаем и зачищаем провода и контакты, извлечённые из кнопки
После чистки контактов собираем кнопку. При этом следим, чтобы все контакты соприкасались друг с другом.

Чтобы сигнал не срабатывал самопроизвольно, проверяем, не ослабли ли пружины кнопки сигнала. При необходимости растягиваем пружины или меняем их на новые.

Устанавливаем рулевое колесо на вал в положение, которое было до разборки.

Звуковой сигнал. Часть 2

Как правильно подключить сигнал через реле

Главная / Руководство по ремонту и эксплуатации ВАЗ 2110/2112/2111 / Звуковой сигнал. Часть 2

Рис. 7-39. Схема включения звукового сигнала:

1 — звуковой сигнал; 2 — выключатель звукового сигнала; 3 — монтажный блок, А — колодка проводов к электродвигателю вентилятора системы охлаждения двигателя; В — к источникам питания

Звуковой сигнал

На автомобилях устанавливается звуковой сигнал типа 20.3721. Он находится в моторном отсеке и крепится на усилителе панели рамки радиатора.

Схема включения звукового сигнала показана на рис. 7-39.

Если сила звучания сигнала уменьшится или появится хрип, отрегули-

руйте сигнал поворотом винта на его корпусе в ту или иную сторону до получения громкого и чистого звука.

Если сигнал не включается, то проверьте надежность соединения проводов и состояние контактов выключателя.

ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА

Особенности устройства

Комплект очистителя ветрового стекла состоит из моторедуктора (электродвигателя с редуктором), рычагов и щеток.

Электродвигатель очистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения. Для защиты электродвигателя от перегрузок в очистителе устанавливается термобиметаллический предохранитель, а для уменьшения радиопомех имеются конденсаторы и дроссели.

Схема включения очистителя показана на рис. 7-40. Очиститель имеет три режима работы.

I режим

— прерывистый, осуществляется в положениях II и III рычага пе-

Таблица 7-6

Замыкание контактов при различных положениях рычагов подрулевого

переключателя

*Положение* *рычага (рис. 7-38)*	*Замкнутые контакты*	*Включаемые приборы*
*Левый рычаг*
I	—	—
II*	49а — 49aL	Указатели левого поворота
III	49а — 49aL Р —58L	Указатели левого поворота
IV	49а — 49aR	Указатели правого поворота
V	49а — 49aR Р — 58R	Указатели правого поворота
VI	56 — 56Ь	Ближний свет фар
VII*	30 — 56а	Сигнализация дальним светом фар
56 — 56Ь	Ближний свет фар
VIII	56 — 56а	Дальний свет фар
*Правый рычаг*
I	53е — 53	—
II*	53е — 53 53а — j	Очиститель ветрового стекла (прерывистая работа)
III	53е — 53 53а — j	Очиститель ветрового стекла (прерывистая работа)
IV	53а — 53	1 -я скорость очистителя ветрового стекла
V	53а — 53Ь	2-я скорость очистителя ветрового стекла
VI	—
VII* VIII	53ah — W 53ah — 53Н	Омыватель и очиститель ветрового стекла Очиститель заднего стекла**
IX*	53ah — 53Н	Очиститель заднего стекла**
53ah — WH	Омыватель заднего стекла**

Не фиксированные положения рычагов * На ВАЗ-2110 не устанавливается

реключателя 3. Этот режим обеспечивается электронным реле К2 типа 524.3747, установленным в монтажном блоке. Это реле также включает моторедуктор очистителя (малую скорость) при включении омывателя ветрового стекла.

II режим

— постоянный, с малой скоростью движения щеток, осуществляется в положении IV рычага переключателя 3. При этом напряжение питания подается на щетку электродвигателя, находящуюся в геометрической нейтрали.

III режим

— постоянный, с высокой скоростью движения щеток. Имеет место в положении V рычага переключателя 3. При этом напряжение питания подается на щетку, смещенную с геометрической нейтрали.

Для разгрузки контактов выключателя зажигания в монтажном блоке установлено реле Кб.

Снятие и установка очистителя ветрового стекла

Ремонт очистителя заключается, в основном, в правке деформированных тяг и рычагов или замене их новыми. Неисправный моторедуктор рекомендуется заменять новым. Из ремонтных работ по моторедуктору допускается только замена шестерен моторедуктора, зачистка коллектора и контактов концевого выключателя.

Если неисправен только моторедуктор, то нет необходимости снимать целиком очиститель. Можно оставить рычажную систему на автомобиле и снять один моторедуктор с кронштейном. Для этого необходимо отвернуть гайку крепления кривошипа на оси моторедуктора, отвернуть два болта крепления кронштейна с моторедуктором к кузову и снять его со шпилек.

Снятие очистителя в сборе с моторедуктором выполняется в следующем порядке:

— снимите щетки с рычагами, откройте капот и отсоедините провода от аккумуляторной батареи и моторедуктора очистителя;

— отверните гайки штуцеров привода, снимите их и шайбы с уравнительными прокладками;

— отверните болты крепления кронштейна моторедуктора, снимите его со шпилек, а затем извлеките очиститель из коробки воздухопритока.

Если необходимо, то на верстаке разберите рычажную систему или снимите моторедуктор с кронштейна.

Cхема подключения звукового сигнала через реле на ваз 2110

Установка звуковых сигналов от «Волги»

Сильный сигнал на авто. звуковые сигналы, клаксоны. виды звуковых сигналов для автомобилей

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

сигналы от Волги с «массой» на корпусе
реле типа 90.3747 с фланцем крепления
колодка для реле
клеммы «мама» широкая
термоусаживаемая трубка (ТУТ)
провод многожильный сечением 2.5 мм. кв.
колодка под ножевой предохранитель
предохранитель на 20 А
металлический уголок

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Гудок от Волги – реально ли поставить на ВАЗ

Тем, кто хочет усилить громкость звучания сигнала ВАЗ-2110, есть смысл заменить штатный на изделие, предназначенное для Волги. Вы можете взять как элемент старого типа, так и новый – разницы между ними нет никакой.

Однако стоит учитывать один нюанс – устройство для Лады имеет два провода: минус и плюс, в то время как гудок от ГАЗ оснащен только одним кабелем (положительным). Проще говоря, в Волгах цепь замыкается на общую массу автомобиля, то есть его кузов.

Имеется и еще одно обстоятельство. Гудок «десятки» потребляет всего 5 ампер, а газовский аналог – 8. Так как они ставятся комплектом (2 шт.), то выйдет 16 А. То есть в электрической цепи понадобится более сильный предохранитель.

Дополнительно родную схему ВАЗ-2110 придется усложнить монтажом реле, рассчитанным на четыре контактные группы. Реле допустимо ставить там, где удобно. Выбирайте:

монтажный блок салона;
подкапотное пространство (тут его изолируют от влаги).

Работы выполняются так:

снимите радиаторную решетку;
отключите от сигнала разъем;
оставшуюся на машине колодку отрежьте;
к проводу присоединяется реле (контакты 85-й минус и 86-й плюс, на последний ставится перемычка, ведущая к 87-му);
к 30-му выводу последовательно крепятся два гудка;
далее их фиксируют болтами на раме в предварительно просверленных дырках;
радиаторную решетку ставят на место.

Остается проверить работоспособность сигнала.

Ремонт звуковых сигналов на автомобилях ВАЗ различных модификаций

Звуковые сигналы, как таковые, не относятся к наиболее сложным элементам автомобиля, однако от их исправного состояния, в немалой степени, зависит безопасность движения и возможность избежать аварийных ситуаций. Как бы то ни было даже при всей своей простоте конструкции звуковой сигнал (в том числе и на различных модификациях ВАЗ) может перестать работать и при возникновении такой неприятной ситуации с проблемой, чаще всего, удается справиться своими силами, достаточно иметь под рукой соответствующую схему и следовать нескольким несложным рекомендациям. В общем случае схемы подключения звукового сигнала на ВАЗ «классического» ряда и на последующих переднеприводных моделях достаточно схожи и основные отличия касаются маркировок реле, а также расположения предохранителя. Кроме всего прочего на наиболее ранних вариантах ВАЗ (2101, 2102, 2103 и ряд модификаций 2106) в электрической схеме звукового сигнала, наличия разгрузочного реле, вообще, не предусмотрено.

Схема звукового сигнала ВАЗ без реле

Аккумуляторная батарея;
Предохранитель (один на два сигнала), расположенный в блоке предохранителей;
Выключатель звукового сигнала в виде кнопки на руле;
Генератор.

Схема звукового сигнала ВАЗ (2104 – 2107, а также 2121) с реле

Аккумуляторная батарея;
Генератор постоянного тока;
Общий на два сигнала предохранитель (размещенный в блоке предохранителей);
Управляющее реле (как правило, РС-528).

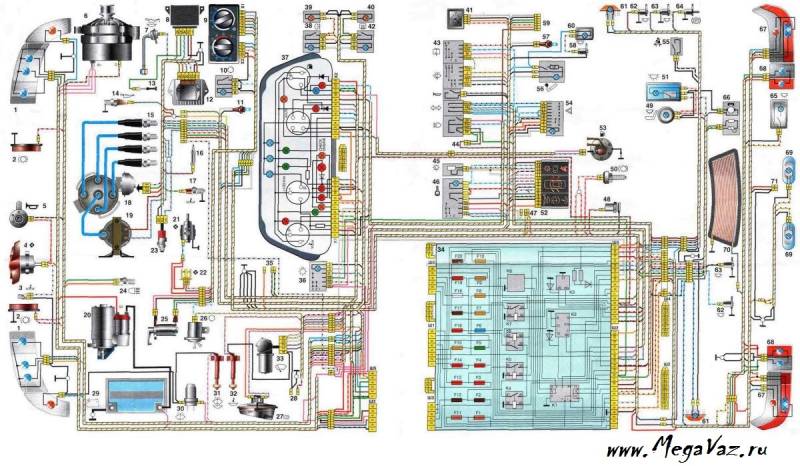

Схема звукового сигнала на ВАЗ «Самара» (2108, 2109, 21099), а также на ВАЗ 2113 – ВАЗ 2115

Схема звукового сигнала для ВАЗ 2110 – ВАЗ 2112, а также всех существующих модификаций

1.Универсальный звуковой клаксон;

2.Клавиша управления сигналом размещенная на руле;

3.Предохранитель в монтажном блоке (реле, опять-таки, отсутствует).

Схема подключения звукового сигнала на ВАЗ «Калина» и ВАЗ «Приора»

Монтажный блок с предохранителем и реле (в документации его иногда иначе называют блоком управления и комфорта);
Клавиша управления звуковым сигналом;
Универсальный звуковой сигнал.

Возможные причины отказа звукового сигнала и методы устранения

Наиболее частой причиной пропадания звукового сигнала кроется в несовершенстве его конструкции и слабой защищенности от попадания влаги и загрязнений. Иначе говоря, в процессе эксплуатации происходит окисление контактов, а также блокирование звуковой мембраны (вследствие чего отсутствуют колебания и необходимый звуковой эффект). Подобные отказы, нередко удается устранить, внеся в сигнал небольшое количество состава WD – 40 или его аналога, но для того, чтобы достичь гарантированного и длительного результата рекомендуется, все же, разобрать сигнал и клавишу управления с целью выполнения более тщательной очистки.

Кроме всего прочего на автомобилях оборудованных двумя сигналами (как правило, они разной тональности) при выходе из строя одного из элементов происходит значительное ослабление выходной звуковой мощности и тут уж придется определять отказавший сигнал и менять его. Кстати, многие сигналы снабжены специальными органами регулировки и в случае появления хрипов, скрежета и прочих посторонних звуков можно улучшить качество звука вращением настроечного винта. Так же его вращением можно попробовать сорвать «закисшую» мембрану.

Устранение неисправностей электрической схемы

при полном отсутствии сигнала:

– Проверяем наличие и состояние «массы», а также питающего напряжения непосредственно на сигнале (необходимо учитывать то, что на ранних моделях ВАЗ «плюс» «висит» постоянно, а управление осуществляется замыканием «минуса»). При наличии устойчивого плюса и появлении минуса при замыкании клавиши – неисправен сам сигнал и его следует поменять.

– Проверяем питающее напряжение на участках цепи с предохранителем, силовым реле и монтажного блока в целом;

– Оцениваем состояние контактов и общей «массы» кнопки управления и устраняем все следы окисления.

Сигнал периодически пропадает, и при звучании прослеживаются посторонние звуки:

– Выполняем отладку при помощи регулировочного винта.

При проворачивании рулевого колеса сигнал начинает звучать самопроизвольно:

– Скорее всего, неправильно установлен подрулевой переключатель (слишком близко к рулевому колесу);

– Как вариант, происходит замыкание массы на рулевой колонке (по цепи управления сигналом).

Устранение неисправности

Ознакомившись с причинами, из-за которых обычно не работает гудок, необходимо приступить к поиску и устранению неисправности.

Для восстановления функционирования сигнала, прежде всего, осматривают предохранитель. Он располагается в монтажном блоке и имеет обозначение F7. Если плавкая вставка повреждена, то устанавливается новое устройство. Параллельно проверяются его разъемы и при надобности чистятся.

Если новый предохранитель сразу перегорает или описанная неприятность происходит с ним через короткий промежуток времени, то, возможно, первопричиной являются скачки напряжения. Здесь придется осмотреть всю бортовую сеть.

Когда выяснится, что отказал сам сигнал ВАЗ-2110 (как делать проверку, мы описали выше), то его придется менять на новый. Обойдется он примерно в 350-550 рублей.

Если есть основания подозревать возникновение короткого замыкания, то вооружайтесь мультиметром и приступайте к диагностике. О названной проблеме свидетельствует отсутствие напряжения на обоих проводах при нажатой кнопке

Обратите внимание на особенность схемы подключения гудка – цепь постоянно присоединена к плюсу, минус же разорван клаксоном

Приход в негодность кольцевого и прижимных контактов обозначает, что придется купить новую кнопку, поскольку данные элементы отдельно приобрести невозможно. Когда же они в целом выглядят пристойно, то вернуть работоспособность сигналу удастся, если осуществить их очистку. В любом случае придется разобрать рулевую колонку машины.

Сигнал работает только при заведенном двигателе ваз 2110

Регистрация
Вход

В начало форума
Правила форума
Старый дизайн
FAQ
Поиск
Пользователи

Gennadis Скорей всего померает сам звуковой сигнал.Поменяй сам сигнал он стоит не очень дорого.

Стоит он всего рублей 150, но дело в том, что я его менял меньше как полгода назад. Разве мог он так быстро. Да и непонятно, почему он тогда с выключенным двигателем он работает исправно?

Сними колодку с сигнала и замерий напряжение на ней при нажатии на бибикалку при заведённом ДВС. Если есть +12V — меняй сигнал.

кстати да..и куда она пркручена?

А какая разница?

на контактах колодки, а там и + и — есть.

Что это может быть

Информация по иконкам и возможностям

Вы не можете начинать темыВы не можете отвечать на сообщенияВы не можете редактировать свои сообщенияВы не можете удалять свои сообщенияВы не можете голосовать в опросахВы можете вкладывать файлыВы можете скачивать файлы

Источник

ВАЗ 2110 | Проверка стоп-сигналов

Проверка стоп-сигналов

Слева: Если указатели поворота работают исправно, а сигнал световой аварийной сигнализации не включается, то причиной этого обычно является неисправный выключатель аварийной световой сигнализации. Если несколько раз сильно нажать на выключатель, то чаще всего он начинает работать нормально. Если этого не произошло, то снимите выключатель (2), сжав его фиксирующие выступы и вынув его из паза, проверьте контакты штырькового соединения (1).

Справа: При установке включателя стоп-сигнала (2) он должен быть прижат к опоре педали (3), чтобы штифт включателя при отпущенной педали (4) также нажимал на включатель. Для безупречной работы должна быть правильно подсоединена штырьковая колодка (1).

Контроль сигналов торможения следует производить как можно чаще в интересах безопасности.

Стена гаража за машиной должна давать красный отблеск, когда Вы нажимаете на педаль тормоза.
При езде проверьте с помощью заднего вида, отражаются ли в рефлекторах фар или на лакировке сзади идущей машины свет Ваших стоп-сигналов.

Включатель стоп-сигналов

При нажатии ногой на педаль тормоза пружина во включателе стоп-сигналов (он укреплен в держателе подвески педали тормоза) нажимает на штифт управления. Вместе с тем замыкаются контакты в включателе и электрическая цепь к фонарям стоп-сигнала. Если педаль тормоза отпущена, шейка педали отжимает штифт управления в исходное положение и сигнал торможения гаснет.

Проверка включателя стоп-сигналов

Если не горят оба стоп-сигнала, то проверьте так, как указано ниже, не является ли причиной этого выключатель стоп-сигналов.

Замена включателя стоп-сигналов

Устранение неисправностей

Стоп-сигналы

Неисправность	Ее причина	Устранение неисправностей
A. Один из стоп-сигналов не горит.	1. Перегорела лампа накаливания. 2. Нет контакта с массой. Горят ли остальные лампы накаливания в этом фонаре? Если нет: 3. Неисправна проводка.	Замените. Проверьте контакт с массой. Проверьте провода.
B. Не горят оба стоп-сигнала.	1. Неисправен плавкий предохранитель. 2. Неисправен переключатель тормозных сигналов. 3. Смотри А 1 и 3.	Замените. Проверьте, при необходимости замените.
C. Стоп-сигналы горят постоянно.	1. Смотри В 2. 2. Провода переключателя тормозных сигналов имеют прямой контакт.	Проверьте провода.

automn.ru

Установка звуковых сигналов от «Волги»

Итак, для данной инсталляции нам понадобятся следующие материалы:

сигналы от Волги с «массой» на корпусе
реле типа 90.3747 с фланцем крепления
колодка для реле
клеммы «мама» широкая
термоусаживаемая трубка (ТУТ)
провод многожильный сечением 2.5 мм. кв.
колодка под ножевой предохранитель
предохранитель на 20 А
металлический уголок

Запчасти для доработки

Первым делом снимаем клемму «массы» с аккумулятора.

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Электрическая схема подключения волговских сигналов на Lada Samara

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Дополнительное реле включения сигналов

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Питание сигналов напрямую от аккумулятора

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

P.S.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Почему перестал работать гудок

Чаще всего сигнал может перестать работать из-за следующих причин:

Пришедшего в непригодность предохранителя. Для устранения неполадки потребуется заменить сгоревший элемент, который должен подходить по цвету и номиналу к предыдущему. Такая процедура не займет много времени, с ней можно справиться всего за пару минут. Но если через короткое время новый предохранитель вновь перегорит, решать эту проблему нужно на станции технического обслуживания.
Если после замены звуковой сигнал не появится, это укажет на короткое замыкание в электросети. Для устранения причины возникновения опыта владельца редко бывает достаточно, поэтому верным решением будет обратиться за помощью к опытным мастерам.
Звуковой сигнал перестал работать из-за поломки самого гудка. Если замена предохранителя не дала никакого результата, а звуковой стоп-сигнал так и не заработал, то, скорее всего, поломался сам гудок. Справиться с проблемой самостоятельно будет сложно даже опытному автолюбителю, так как для выявления причины поломки нужно подсоединить деталь к аккумулятору. Если все же возьметесь сами проверять сигнал и после подключения к батарее элемент не начнет функционировать, проще всего купить новый гудок и установить его.

Вероятные причины

По своему характеру неисправности сигнала у ВАЗ-2110 допустимо разделить на две группы.

В первом случае клаксон вообще не действует, как бы водитель ни нажимал на кнопку, расположенную в центре рулевого колеса.

Второй вариант – звук идет прерывисто, то есть сигнал начинает работать нестабильно.

Среди самых очевидных и легкоустранимых причин основной считается перегорание предохранителя. Обрыв плавкой вставки обесточивает всю электрическую цепь, и, соответственно, клаксон не функционирует вовсе. Для проверки достаточно включить вентилятор обогревателя. Он подсоединен к тому же защитному устройству.

Также нередко на 2110-й модели ломается и сам гудок. Эту версию принимают за основную, если установка исправного предохранителя не привела к положительному результату. Здесь придется повозиться дольше:

сигнал снимают (он расположен за радиаторной решеткой);
присоединяют напрямую к аккумулятору или другому 12-вольтному источнику питания (белый провод – «плюс», а черный – «минус»);
если само устройство неисправно, то характерный звук оно не воспроизведет.

Когда же с узлом все в порядке, то следует заподозрить разрыв, произошедший где-то в цепи.

Следующая возможность – истирание прижимных контактов, установленных непосредственно в рулевой колонке. Это тем более вероятно, чем старше «десятка». Продлить, кстати, их срок эксплуатации нетрудно – достаточно регулярно обрабатывать контакты смазкой на основе графита.

Также иногда проблема кроется в окисленных выводах колодок. Осмотрите ту, что находится в рулевой колонке, и вторую – в подкапотном пространстве. Убедитесь заодно, что все проводки надежно закреплены.

В несрабатывании звукового сигнала реже виновато контактное кольцо. Размещается оно непосредственно в руле. Этот элемент 2110-й модели также со временем стирается и перестает выполнять возложенную на него функцию.
