Гбо 2-го поколения

Регулировка

После окончания проверок начинаем регулировку системы.

• Переключив тумблер на кнопке выбора вида топлива, на котором работает автомобиль, в положение «Бензин» заводим двигатель автомобиля в обычном режиме и прогреваем его на бензине до рабочей температуры (80-90°С).
• Пока двигатель прогревается до рабочей температуры на дозаторе выкручивают винт/винты для полного открытия канала поступления газовой смеси к смесителю.
• Винт подачи смеси во 2 камеру закручиваем до упора.

• 1-й – винт холостого хода им регулируют количество пропан-бутановой смеси, которая будет подаваться в двигатель при закрытой мембране редуктора.
• 2-й винт чувствительности, которым регулируется момент открытия мембраны и давление газа при нажатии на дроссель.

1. Перед началом регулировок винт 1 заворачиваем до упора, потом откручиваем на 1 оборот, винт 2 заворачиваем до упора и откручиваем на 3 оборота.
2. При достижении двигателем рабочей температуры (80-90°С) переводим переключатель положения вида топлива в нейтральной положение (для двигателей оснащенных карбюратором) для вырабатывания бензина из поплавковой камеры.
3. После полной выработки остатка бензина из поплавковой камеры (двигатель пытается заглохнуть) переводим тумблер кнопки выбора режимов топлива в положение «ГАЗ».
4. Винтом 1 стараемся выставить обороты холостого хода порядка 750-850 об/мин. Не давая двигателю заглохнуть с помощью дроссельной заслонки.
5. После выставления устойчивого холостого хода начинаем аккуратно заворачивать винт 2 и искать момент, когда автомобиль начнет менять свою работу, пытаясь заглохнуть.
6. Далее открытием дроссельной заслонки доводим обороты двигателя до 3000 -3500, поддерживаем их, и начинаем закручивать винт подачи на смесителе (при 2 камерах закручиваем винт подачи «I» 1-й камеры)пока не услышим что двигатель становится «вялым» — это переходной момент.
7. После обнаружения такого поведения двигателя винт подачи на смесителе откручиваем на 0,5 – 0,75 оборота и так оставляем.
8. Заново винтом 1 на редукторе выставляем устойчивые обороты холостого хода порядка 750-850 оборотов. Откручиваем на 1 оборот винт подачи смеси на смесителе «II» во 2 камеру. Проверяем настройку редуктора и дозатора автомобиля в движении, при необходимости подкорректируем настройку.

При необходимости увеличения или уменьшения оборотов, при которых инжекторный двигатель сам переходит на работу на пропано-бутановой смеси, необходимо:

путем проворачивания регулировочного сопротивления на кнопке переключателе добиться необходимого значения нужного параметра.

Для карбюраторного автомобиля время задержки автоматического отключения газа при пуске двигателя на газовой смеси регулируется аналогично путем проворачивания регулировочного сопротивления на кнопке переключателе по часовой стрелке (уменьшает), против часовой — увеличивает.

На этом регулировка ГБО 2 поколения заканчивается.

https://youtube.com/watch?v=5lSKDD-DrH4

Газовый редуктор «Томасетто» – это и есть определенный агрегат, который активно используется автолюбителями с целью понижения давления в двигателе. Что касается газа, который и станет поступать к мотору транспортного средства, то он будет реагировать на изменения уровня работы двигателя и насыщенность подачи горючих веществ.

Автоматический режим начинает приостанавливать подачу горючего, когда автомобиль останавливается. Нужно отметить, что топливо действительно начинает расходоваться экономно, в зимний период времени его нагревательная способность выше, а значит, транспортное средство будет быстрее прогреваться.

Более того, хочется отметить, что двигатель станет работать бесшумно, что особенно порадует владельцев «железных коней». В результате всего этого процесс изнашиваемости деталей замедляется, а срок эксплуатации при этом увеличивается.

Именно по этим причинам Томасетто редуктор пользуется бешеной популярностью среди автомобилистов.

Регулировка

После окончания проверок начинаем регулировку системы.

• Переключив тумблер на кнопке выбора вида топлива, на котором работает автомобиль, в положение «Бензин» заводим двигатель автомобиля в обычном режиме и прогреваем его на бензине до рабочей температуры (80-90°С).
• Пока двигатель прогревается до рабочей температуры на дозаторе выкручивают винт/винты для полного открытия канала поступления газовой смеси к смесителю.
• Винт подачи смеси во 2 камеру закручиваем до упора.

• 1-й – винт холостого хода им регулируют количество пропан-бутановой смеси, которая будет подаваться в двигатель при закрытой мембране редуктора.
• 2-й винт чувствительности, которым регулируется момент открытия мембраны и давление газа при нажатии на дроссель.

1. Перед началом регулировок винт 1 заворачиваем до упора, потом откручиваем на 1 оборот, винт 2 заворачиваем до упора и откручиваем на 3 оборота.
2. При достижении двигателем рабочей температуры (80-90°С) переводим переключатель положения вида топлива в нейтральной положение (для двигателей оснащенных карбюратором) для вырабатывания бензина из поплавковой камеры.
3. После полной выработки остатка бензина из поплавковой камеры (двигатель пытается заглохнуть) переводим тумблер кнопки выбора режимов топлива в положение «ГАЗ».
4. Винтом 1 стараемся выставить обороты холостого хода порядка 750-850 об/мин. Не давая двигателю заглохнуть с помощью дроссельной заслонки.
5. После выставления устойчивого холостого хода начинаем аккуратно заворачивать винт 2 и искать момент, когда автомобиль начнет менять свою работу, пытаясь заглохнуть.
6. Далее открытием дроссельной заслонки доводим обороты двигателя до 3000 -3500, поддерживаем их, и начинаем закручивать винт подачи на смесителе (при 2 камерах закручиваем винт подачи «I» 1-й камеры)пока не услышим что двигатель становится «вялым» — это переходной момент.
7. После обнаружения такого поведения двигателя винт подачи на смесителе откручиваем на 0,5 – 0,75 оборота и так оставляем.
8. Заново винтом 1 на редукторе выставляем устойчивые обороты холостого хода порядка 750-850 оборотов. Откручиваем на 1 оборот винт подачи смеси на смесителе «II» во 2 камеру. Проверяем настройку редуктора и дозатора автомобиля в движении, при необходимости подкорректируем настройку.

При необходимости увеличения или уменьшения оборотов, при которых инжекторный двигатель сам переходит на работу на пропано-бутановой смеси, необходимо:

путем проворачивания регулировочного сопротивления на кнопке переключателе добиться необходимого значения нужного параметра.

Для карбюраторного автомобиля время задержки автоматического отключения газа при пуске двигателя на газовой смеси регулируется аналогично путем проворачивания регулировочного сопротивления на кнопке переключателе по часовой стрелке (уменьшает), против часовой — увеличивает.

На этом регулировка ГБО 2 поколения заканчивается.

https://youtube.com/watch?v=5lSKDD-DrH4

Несмотря на то, что технологии мира автомобилей не стоят на месте, постоянно развиваются и уже некоторые автовладельци могут похвастаться установленным ГБО 6-го поколения, преобладающее большинство водителей остаются верными старому, проверенному ГБО 2. И сейчас разберемся, как же правильно необходимо его настраивать.

В каких случаях нужно проводить настройку газового оборудования?

• Двигатель не уверенно работает на холостом ходу
• Разгон стал не таким динамичным, двигатель с трудом набирает обороты
• Увеличился расход газа

Проводить настройку нужно на полностью прогретом двигателе и редукторе соответственно.

Советы специалистов

Для того, чтобы выполнить все действия правильно, нужно следовать четким рекомендациям инструкции. Редукторы ГБО 4 поколения настроить самостоятельно практически невозможно. Для этого применяется специальная техника. Поэтому эту работу лучше доверить опытным специалистам нашей СТО. Вы можете обратиться в (СТО, Киев, Кирилловская, 86) для проведения настройки ГБО любого типа.

Мы занимаемся регулировкой систем марок Prins, Stag и многих других брендов. Большой опыт в проведении подобных работ, наличие лицензий (в том числе для таких требовательных систем, как Prins, Stag) позволяет нам обеспечить надежную работу ГБО любого поколения.

Из чего состоит и как работает оборудование

ГБО 2 поколения (пропановое или метановое) применяется в автомобилях с моторами инжекторного и карбюраторного типа. Такое оборудование лучше всего подходит на машины до 3-го экологического класса (Евро 0,1,2). Начиная с евро 3 рациональнее устанавливать 4-ое поколение ГБО.

Устройство на карбюраторе

Комплект второго поколения включает:

• клапан заправочный;

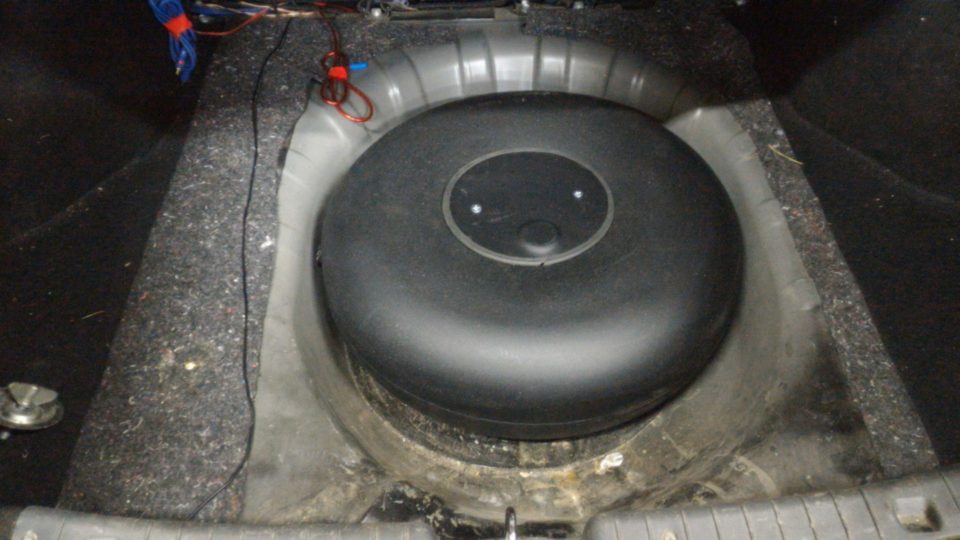

• газовый баллон с мультиклапаном и датчиком уровня;
• заправочная, расходная магистрали;
• редуктор с фильтром грубой очистки (бывает выносной фильтр с электромагнитным клапан подачи газа);
• кнопка выбора типа топлива;
• дозатор газовой смеси (регистр мощности);
• устройство смешивания газа с воздухом (смеситель);
• электромагнитный клапан, перекрывающий доступ бензина в силовой агрегат при переводе его на газ.

Принцип работы оборудования 2-го поколения на карбюраторном двигателе следующий:

Запуск и прогрев двигателя происходит на бензине. Далее клавиша переводится в нейтральное положение для выработки топлива из поплавковой камеры карбюратора. Тем самым, в работу включается электромагнитный клапан, который перекрывает подачу бензина.

После чего переключатель ставится в положение подачи газа, активировав газовый клапан. Так газ, находящийся в баллоне в жидком состоянии, через мультиклапан и магистральный трубопровод поступает к редуктору. На этой стадии смесь проходит предварительную грубую очистку.

При прогреве редуктора от охлаждающей жидкости ДВС, сжиженный газ преобразуется в пар. В парообразной фазе топливо, проходя через регистр мощности, смешивается с воздухом в карбюраторе.

Затем готовая газовая смесь, попадая через впускной коллектор и клапаны ГБЦ, воспламеняется посредством искры в камере сгорания цилиндра двигателя.

Для обратного перехода к базовому топливу кнопка ГБО переводится в положение работы на бензине, минуя нейтральную позицию.

Схема на двигателях с инжектором

Здесь комплектация отличается несколькими составными элементами:

1. кнопка именно для инжекторной системы, но бывают и универсальные;
2. перед дроссельной заслонкой ставится смеситель с механизмом против хлопков;
3. эмулятор бензиновых форсунок;
4. эмулятор лямбда-зонда (требуется установка не на всех машинах).

Радикальных отличий в принципах работы обеих схем газового оборудования нет. Основные изменения внесены в конструкцию ГБО, по причине наличия в автомобиле с инжектором форсунок для подачи топлива (или моно инжектор – одна форсунка на все цилиндры). Которые контролируются штатным блоком управления двигателя (ЭБУ).

Переход двигателя на газ может осуществляться в полуавтоматическом режиме (среднее положение тумблера). Пока двигатель не наберет заданного количества об/мин (1500-2000), в камеру сгорания подается бензин. Затем автоматически происходит переключение на газ.

Эмулятор форсунок нужен для отключения бензиновых инжекторов, также он подаёт сигнал контроллеру (ЭБУ) имитируя их работу. За счёт этого блок управления, не выводит ошибку («check engine») о неработающих форсунках, путём сигнализации на панели приборов.

Эмулятор лямбда-зонда (датчик кислорода) блокирует вывод блоком управления ДВС ложной ошибки о бедной смеси топлива. Преимущества датчика:

• облегчает настройку ГБО за счёт вывода индикации качества смеси (бедная зелёный цвет, богатая красный);
• уменьшает расход газа в среднем на 7-10%;
• позволяет обнаружить реальные ошибки в работе двигателя.

Из-за возможных неисправностей в системе зажигания (пропуски искры) или газораспределительном механизме, в двигателе происходят хлопки. Причиной тому является воспламенение топлива во впускном коллекторе, это может привести к его разрыву.

ГБО второго поколения оснащается «антихлопковым» клапаном, который установлен в смесителе газа или может быть ещё дополнительный в корпусе воздушного фильтра.

Пошаговая инструкция, как отрегулировать ГБО-2 на ZAZ Lanos

Сразу нужно сказать, что установка ГБО-2 является актуальной лишь для машин с солидным пробегом, 150 000 – 200 000 (км) и больше. Авто с пробегом до 50 000 – 70 000 обычно комплектуются ГБО-4. Между газобалонными установками второго и четвертого поколения есть существенная разница, о которой будет вкратце рассказано в конце обзора. Нижеприведенная инструкция по настройке газового редуктора подходит только для ГБО-2.

Газовый редуктор настраивается при помощи 3-ех регуляторов:

1. Вентиль холостого хода (ВХХ)
2. Вентиль чувствительности
3. Вентиль расхода (вентиль жадности)

Настройка газового редуктора Daewoo Lanos проводится по следующей схеме:

​

Вкручиваем до конца вентиль холостого хода. Головка вентиля имеет шлиц под большую крестовую отвертку.

​

Откручиваем на максимум вентиль жадности. Этим самым будет обеспечена полная подача газового топлива. Данный вентиль можно вкручивать/откручивать просто пальцами.

​

Выкручиваем вентиль чувствительности. Данный регулятор напрямую воздействует на положение мембраны редуктора. Так же как и ВХХ вентиль чувствительности имеет головку под большую крестовую отвертку.

​

Заводим двигатель. При указанном выше положении вентилей машину вряд ли удастся завести сразу на газу. Поэтому рекомендуется заводить авто на бензине, а после этого нужно просто перевести питание двигателя на газ.

На данном этапе будет произведена первичная регулировка ГБО. Вначале нужно выставить оптимальное положение вентиля чувствительности.

Вкручиваем вентиль чувствительности до тех пор, пока двигатель не начнет троить.

​

• Повторно вкручиваем вентиль чувствительности, пока двигатель не начнет глохнуть. При повторном вкручивании вентиль нужно проворачивать с минимальным шагом, примерно 1/8 оборота.
• Когда двигатель заглох, откручиваем вентиль чувствительности примерно на 1 оборот. Это нужно для того, чтобы получилось нормально перевести питание машины с бензина на газ.
• Заводим двигатель снова.
• Плавно выкручиваем вентиль холостого хода, пока машина не начнет устойчиво работать на холостом ходу.

​

Газуем тросиком на дроссельной заслонке. В этот момент нужно на слух определить, не троит ли двигатель. Если двигатель «захлебывается», нужно еще немного выкрутить регулятор холостого хода. Если при активации акселератора двигатель будет нормально набирать обороты, то можно попробовать немного прикрутить вентиль холостого хода.

Это был второй этап настройки газового редуктора. Его целью является установить баланс между работой двигателя на холостом ходу и работой под нагрузкой. Иной раз мастерам приходится регулировать положение вентилей на очень тонком уровне, вплоть до 1/10 оборота.

Вентиль регулировки напрямую влияет на расход газового топлива. Сложность регулировки вентиля жадности заключается в том, что нужно установить оптимальный баланс между тяговой мощностью двигателя и расходом топлива.

Если сильно закрутить вентиль, то мотор станет «тупым». Заметно снизится динамика разгона. Иногда двигатель может сталкиваться с резким дефицитом мощности, особенно при обгоне или езде под горку. Если же излишне открутить вентиль жадности, то существенно возрастет расход топлива. Использование газобалонного оборудования, которое расходует много топлива теряет всякую рентабельность.

Касательно оптимального расхода газа для ГБО-2 на автомобилен Дэу Ланос, при правильной регулировке редуктора газобалонная установка расходует 6-8 литров газа по трассе и 10-11 литров в условиях города.

После всех вышеуказанных регулировок необходимо обязательно и непременно испробовать машину непосредственно в пути

Особое внимание нужно уделить динамике езды, то есть насколько послушно двигатель будет набирать обороты при нажатии педали газа. Разумеется, нужно постараться определить и реальный расход газа

Регулировка и ремонт газового редуктора Lovato

В газобаллонном оборудовании редуктору отведена наибольшая значимость среди всех узлов. Его задача: предоставить возможность водителю понизить давление, которое поступает из баллона. Ремонт, а именно регулировка, на редукторе автомобиля предусматривает работу с одним или двумя регуляторами: в этоми заключается главное отличие.

В принципе газовый редуктор примитивный регулятор давления, устроенный с целью поддерживать стандартное значение давления от расхода топлива автономно. Как показывает практика, устройство поддерживает его с незначительным коллебанием. Давление немного снижается с повышением расхода газа. Это не очень существенный момент, но требующий внимания.

Предложение от производителя

Редуктора Lovato

Устройство редуктора Lovato характеризуется универсальностью, простотой и надежностью. Для турецких полукустарных производителей изготовитель является образцом для подражания. Практически все поколения турецких редукторов переняли дизайн сплюснутого «барабана», на торцах которого две штампованные крышки. Компания «OFFICINE Lovato S.p.A.» принадлежит к предприятию семейного типа которое было основано в послевоенное время в условиях острой нехватки горючего. В современных условиях компания Lovato– один из лидеров мирового рынка газобаллонной системы. Ремонт, а именно регулировка, аналогов Lovato зависит от следующих факторов:

• поколения механизма;
• количества регуляторов;
• топливной системы.

Товарный ряд производителя:

• Редуктор пропановый Lovato вакуумный на 90 и 140 kW. Устройство предназначено для систем 1-го поколения ГБО на авто карбюраторного типа с мощностью до 123 лошадиных сил. Редуктор предназначен исключительно для переоборудования на пропан.
• Пропановый редуктор Lovato электронный 90, 140, 170 kW. Устройство предназначено для систем ГБО 1, 2 и 3-го поколения на авто инжекторного, моноинжекторного и карбюраторного типа с мощностью двигателя до 123 лошадиных сил. Редуктор предназначен для пропан-бутана.
• Редуктор Lovato метановый. Устройство 2-го поколения применяется для переоборудования на метановое топливо автомобилей и автобусов.

Настройки редуктора

Ремонт, а именно регулировка, редуктора предусматривает ориентацию в его настройках. Пропановые аналоги в основном имеют два регулятора, но и встречаются с одним. Редуктора метанового типа почти всегда характеризуются одним регулятором. В их управлении эти настройки являются наиболее проблемными.

Ремонт для газового поколения редукторов с одной уникальной настройкой предусматривает манипуляции исключительно с давлением передаваемого газа. Владельцы автотранспорта с особым энтузиазмом предпочитают «подкручивать» давление самостоятельно

Задав единственное верное и что немало важно, истинное значение давления, один лишь топливный редуктор даст возможность ограничить потребление газа в режимных мощностях за счёт элемента, именуемого винтом жадности

Ремонт обладает некоторыми сложностями в случае, когда винт находится в положении «закрыто». Для сохранения холостого хода в этом случае требуется нарастить давление, процесс которого предусматривает:

• Проверку редуктора перед настройкой, а именно, открыт ли «винт жадности».
• После реализации предыдущего этапа можно приступить к регулировочным работам.

Устройство редуктора Lovato

Процесс регулировки

Непосредственно газовый регулятор ловато представлен в виде винта, сжимающего пружину. Для того чтобы его установить, следует учесть:

• при закручивании подача газа будет сбавляться редуктором;
• при выкручивании – наростать.

Иногда винты встречаются с левой резьбой, чаще всего она правая. Этот момент зависит от дизайнерской фантазии производителя. Чтобы слегка упростить эту задачу необходимо учесть: при любом вращении ему свойственны вышеперечисленные характеристики изменения давления газа.

Регулировка холостого хода на автотранспорте объясняется степенью тряски мотора. Его спокойная работа свидетельствует о том, что ремонт редуктора выполнен грамотно и качественно.

Итак, запускаем мотор и удерживаем открытой дроссельную заслонку. Затем плавно отпускаем её и сбавляем обороты до тех пор, пока силовой агрегат заглохнет. В тоже время не забывайте условие: газовый редуктор двигателя автомобиля должен продолжать работать. Для «чайников» пояснение: двигателю не заглохнет полностью, если начать кручение регулятора дроссельной заслонкой в произвольном направлении. Если просматривается худшая работа мотора, придётся изменить курс вращения редуктора и восстановить его стабильную деятельность.

Как регулируется работа редуктора?

У газового редуктора Ловато 2 поколения регулировка имеет свои особенности. Вообще газ чувствителен ко многим важным моментам и изменениям в работе системы. Бывает, что газобаллонное оборудование установили, но потом наметился увеличенный расход топлива либо прочие проблемы с мотором. Допустим, автомашина начала медленно заводиться или регулярно глохнуть. В таком случае лучше отрегулировать редуктор.

Что надо для этого сделать? Чтобы ознакомиться с особенностями процесса, можно просмотреть схему существующих выводов и регулирующих компонентов.

Проводят регулировку электроредуктора. У вас в наличии присутствуют регуляторы – давления ХХ (2) и объема газа (2). Надлежит придерживаться такого алгоритма действий:

• перейдите на бензин, включите машину и разогрейте мотор до 95 градусов;
• установите обороты на отметке 900-1100 об/мин и отключайте подачу горючего (в данном случае – бензина);
• устанавливайте начальные позиции регулирующих винтов: дозатор устанавливайте на крайнюю отметку, регулятор ХХ (2) крутите до конца и вслед за этим прокручивайте в точности на 5 оборотов, регулятор 1 прокрутите до конца.

Ставьте ХХ. А именно:

• переведите управление на газ и включите автомашину. Посредством подсоса выставьте обороты силового узла на отметку в районе 2 тыс.;
• понемногу верните на место подсос и выкручивайте регулятор ХХ (2). Делайте это, пока не будет обеспечена наибольшая оборотистость мотора. Как это понимать? Вертите винт 2, пока обороты закончат увеличиваться. По достижении указанной цели остановитесь;
• орудуйте в описанной очередности, пока подсос не будет втоплен до конца;
• равномерно крутите регулирующий винт (2). Необходимо достигнуть такого состояния, чтобы сумма оборотов стала предположительно той же, что и при работе на бензине. Во время регулировки вы обязаны помнить, что после вращения регулятора реакция на изменения наблюдается не мгновенно, а спустя некоторое время. Значит, делать паузу надо непременно.

Отрегулируйте чувствительность редуктора. Тут все просто. Крутите регулировочный винт (1) вплоть до понижения (повышения) оборотов ХХ (опять-таки не забываем про задержки). Вслед за этим крутите регулятор незначительно назад – на 1,25 об. Дальше попытайтесь как следует надавить на газ. Безупречно, если автомашина незамедлительно отреагирует на ваши действия.

Однако тут важно не забывать еще вот о чем. В случае, если регулировочный винт «1» был недостаточно хорошо подтянут, то его предпочтительно оставить нетронутым. Помимо прочего, при условии, что вместимость мотора менее 3 л., то описанный винт тоже лучше не трогать

Помимо прочего, при условии, что вместимость мотора менее 3 л., то описанный винт тоже лучше не трогать.

Настройте дозатор. С этой целью:

• выставьте количество оборотов на отметке 3500. Соответственно, к процессу предпочтительно привлекать ассистента и попросить его нажимать на газ (подсосом не орудовать). Помощников не нашлось? Надо закрепить трос дроссельной заслонки, пользуясь при этом отверткой;
• крутите регулировочный винт до появления изменений в оборотах. Провертите винт налево и в правую сторону, дабы убедиться, что все действия были проведены верно;
• вертите винт, пока обороты растут. Как только вращение перестанет выдавать результат, надо остановиться;
• отныне вращайте винт на 0,75 об. от предельного показателя.

• позовите помощника и попросите его нажать на газ. Не забывайте одновременно крутить винт 2 на 1/4 об. Должно появиться ощущение незначительного понижения оборотистости;
• прокрутите винт чувствительности на половину оборота;
• настраивайте повторно дозатор.

Замеряйте уровень углекислого газа в выхлопе. Стандартен показатель в районе 0,35 %. Показатели чрезмерно большие? Крутите винт ХХ на редукторе и повышайте нагнетание воздуха (для этого применяют особый винт на карбюраторе). Если наблюдаются пониженные обороты, действия должны предприниматься противоположные.

При наличии возможности, чтобы правильно настроить и отрегулировать ГБО 2-го поколения, применяйте эмулятор лямбда зонда. Он позволяет увидеть, до какой степени точно проделаны работы. В тот же момент можно осуществлять требующиеся по ходу дела корректировки.

Упрощенный способ, применяемый при ремонте ГБО 2 поколения своими руками (бренд Ловато), – основы настройки (болт чувствительности в комбинации с болтом жадности):

1. Болт чувствительности мембраны всецело вкручивают до незначительного упора.
2. Дальше выкручивают болт чувствительности на 5 витков от скрученного положения.
3. Болт жадности (основной камеры) на шланге вкручен, в свою очередь, до незначительного упора.
4. После этого выкручивают болт жадности на 3 витка от скрученного положения.

Схема подключения ГБО 1 поколения на карбюратор

Монтажный комплект оборудования

По данной схеме видно, из каких деталей состоит ГБО 1-го поколения:

1. Газовый баллон. Его емкость чаще всего зависит от места установки. Устанавливается снаружи авто или в багажнике, это исключает утечку газа в салон.
2. Многофункциональный клапан. Служит для контроля заправки и для подачи сжиженного газа.
3. Вентиляционное устройство обеспечивает проветривание при утечках.
4. Подающий жидкий газ трубопровод высокого давления.
5. Электрический клапан. Срабатывает, на открытие подачи газа, от замка зажигания
6. Электромагнитный клапан бензина, единственная функция — перекрыть подачу топлива при переключении на газ.
7. Вакуумный редуктор ГБО 1 поколения. Преобразует из жидкого в парообразное и снижает давление топлива.
8. Миксер (смеситель) смешивает газ, с атмосферным воздухом образуя топливовоздушную смесь.
9. Дозатор. Служит для регулировки подачи количества газа.
10. Заправочный разъём. Через него происходит заправка на АГЗС.

um-a › Блог › Автоматическая кнопка Газ / Бензин для ГБО 2

Всем добрый день.

Перелагаю Вашему вниманию «Автоматическую кнопку для переключения Газ / Бензин» или мини ЭБУ для ГБО 2-го поколения

Цель — получить комфортное автоматическое переключение бензин / газ, получить аналог 4-го поколения, также отключить бензонасос на время работы на газу.

Подключение питания схемы осуществляется через контакты реле бензонасоса, котором управляет ЭБУ. Такое включение позволяет всегда заводить двигатель на бензине, а в случае переключения на газ, отключать бензонасос.

Режимы работы:1. Бензин2. Газ3. Автоматический режим (Автоматическое переключение с Бензина на Газ)

Описание для автоматического режима:Двигатель всегда заводится на бензине. После того как двигатель завёлся, система опрашивает датчики: датчик температуры (основой), датчик дроссельной заслонки (основной), концевик сцепления (рекомендуется подключить), датчик скорости (рекомендуется подключить).После опроса датчиков, измеренные значения сравниваются с запрограммированными значениями в памяти. Если температура охлаждающей жидкости больше запрограммированной, положения дросселя меньше запрограммированного (т.е. дроссель близок к закрытию), сцепление отпущено и скорость движения выше запрограммированной, то произойдёт переключения с Бензина на Газ.Если двигатель прогрет хорошо, то переключение происходит только по температуре и первому нажатию на педаль газа. Вторая уставка температуры, определяется автоматически от первой запрограммированной уставки, примерно плюс 30 градусов от первой уставки. Уставку температуры для переключения на газ рекомендуется устанавливать больше или равную 40 градусам.

Подключение к датчикам:1. Датчик температуры охлаждающей жидкости (ДТОЖ). Программируется температура (напряжение), выше которой произойдёт переключение на ГАЗ, в «Авто» режиме. Обычно подключается к ДТОЖ для ЭБУ, но бывают исключения. Например, для Lanos нужно подключаться ДТОЖ который идёт на щиток приборов, это связано с тем, что ЭБУ переключает два придела измерений для ДТОЖ.2. Датчик дроссельной заслонки (ДПДЗ). Программируется минимальное значение дроссельной заслонки (напряжение ДПДЗ) ниже которого разрешено переключение на ГАЗ, в «Авто» режиме.3. Датчик скорости. Программируется скорость, выше которой разрешено переключение на ГАЗ, в «Авто» режиме.4. Концевик 1 (герконовый датчик и магнит, в комплекте). Устанавливается на педаль сцепления для переключения на ГАЗ (в «Авто» режиме.) при отжатом сцеплении5. Концевик 2. Определяет тарировку для датчика положения дроссельной заслонки (ДПДЗ). Если вход никуда не подключён, то чем меньше напряжение, тем дроссель считается более закрыт. Например, 0.5В на ДПДЗ дроссель закрыт, 5В дроссель полностью открыт. Если вход подключить к плюсу или минусу питания, то тарировку ДПДЗ будет обратной, т.е. 5В дроссель полностью открыт, 0.5В дроссель закрыт.6. Форсунка. Подключение к форсунке необходимо для реализации режима ПХХ на газу, рекомендуется подключать подачу газа через дополнительный клапан, чтобы не изнашивать редуктор частыми переключениями. Т.е. если на форсунку не поступают импульсы, то реле дополнительного клапана выключается. Параметры перехода в режим ПХХ задаются в бензиновом ЭБУ.

Выходы:1. Выход управления внешним реле для газового редуктора2. Выход управления внешним реле для дополнительного клапана подачи газа, для режима ПХХ на газу.

Индикация 3-х цветным светодиодом:1. Красный – Бензин2. Зелёный – Газ3. Синий – режим ПХХ на газу

Программирование:Программирование осуществляется 3-мя кнопками. Программируются уровни разрешения перехода на Газ в автоматическом режиме. Для программирования требуемого параметра необходимо, выставить параметр в нужное значение и удерживать соответствующую кнопку программирования несколько секунд. Когда параметр будет записан в энергонезависимую память (EEPROM), замигает соответствующий светодиод параметра. После выключения запрограммированные значения сохраняются. Кол-во циклов записи 10000. Программируются следующие параметры:1. Температура ОЖ (промигает зелённый светодиод)2. Положение дроссельной заслонки (промигает красный светодиод)3. Скорость (промигает синий светодиод)

Габариты платы: длина 79 мм (со вставленными разъёмами с 2-х сторон), ширина 42 мм, высота 10 мм.

Более 10-ка машин откатались целый год, полёт нормальныйНемного фото установки на Калине:

На заре ГБО

ГБО 1 поколения было создано для автомобилей с карбюраторами, у которых не было датчиков и блоков управления. Регулировка и настройка ГБО производились механическим путём, расход горючего шёл через простейший дозатор. Схема упрощённая и надёжная, но большой минус в том, что параметры выхлопов не дотягивали до европейских стандартов.

Гбо 2 поколения укомплектовали лямбда-зондом. Его встраивали в карбюратор или инжектор с примитивной электронной системой. Горючее поставлялось с помощью дозатора, датчики помогали отслеживать состав газовой смеси. Был сделан первый шаг и навстречу инжекторным системам. В ГБО 2 имеется одна форсунка, осуществляющая моновпрыск газа во впускной коллектор по сигналу от газового компьютера.
