Устройство мультиклапана гбо

Из чего состоит и как работает оборудование

ГБО 2 поколения (пропановое или метановое) применяется в автомобилях с моторами инжекторного и карбюраторного типа. Такое оборудование лучше всего подходит на машины до 3-го экологического класса (Евро 0,1,2). Начиная с евро 3 рациональнее устанавливать 4-ое поколение ГБО.

Устройство на карбюраторе

Комплект второго поколения включает:

• клапан заправочный;
• газовый баллон с мультиклапаном и датчиком уровня;
• заправочная, расходная магистрали;
• редуктор с фильтром грубой очистки (бывает выносной фильтр с электромагнитным клапан подачи газа);
• кнопка выбора типа топлива;
• дозатор газовой смеси (регистр мощности);
• устройство смешивания газа с воздухом (смеситель);
• электромагнитный клапан, перекрывающий доступ бензина в силовой агрегат при переводе его на газ.

Принцип работы оборудования 2-го поколения на карбюраторном двигателе следующий:

Запуск и прогрев двигателя происходит на бензине. Далее клавиша переводится в нейтральное положение для выработки топлива из поплавковой камеры карбюратора. Тем самым, в работу включается электромагнитный клапан, который перекрывает подачу бензина.

После чего переключатель ставится в положение подачи газа, активировав газовый клапан. Так газ, находящийся в баллоне в жидком состоянии, через мультиклапан и магистральный трубопровод поступает к редуктору. На этой стадии смесь проходит предварительную грубую очистку.

При прогреве редуктора от охлаждающей жидкости ДВС, сжиженный газ преобразуется в пар. В парообразной фазе топливо, проходя через регистр мощности, смешивается с воздухом в карбюраторе.

Затем готовая газовая смесь, попадая через впускной коллектор и клапаны ГБЦ, воспламеняется посредством искры в камере сгорания цилиндра двигателя.

Для обратного перехода к базовому топливу кнопка ГБО переводится в положение работы на бензине, минуя нейтральную позицию.

Схема на двигателях с инжектором

Здесь комплектация отличается несколькими составными элементами:

1. кнопка именно для инжекторной системы, но бывают и универсальные;
2. перед дроссельной заслонкой ставится смеситель с механизмом против хлопков;
3. эмулятор бензиновых форсунок;
4. эмулятор лямбда-зонда (требуется установка не на всех машинах).

Радикальных отличий в принципах работы обеих схем газового оборудования нет. Основные изменения внесены в конструкцию ГБО, по причине наличия в автомобиле с инжектором форсунок для подачи топлива (или моно инжектор – одна форсунка на все цилиндры). Которые контролируются штатным блоком управления двигателя (ЭБУ).

Переход двигателя на газ может осуществляться в полуавтоматическом режиме (среднее положение тумблера). Пока двигатель не наберет заданного количества об/мин (1500-2000), в камеру сгорания подается бензин. Затем автоматически происходит переключение на газ.

Эмулятор форсунок нужен для отключения бензиновых инжекторов, также он подаёт сигнал контроллеру (ЭБУ) имитируя их работу. За счёт этого блок управления, не выводит ошибку («check engine») о неработающих форсунках, путём сигнализации на панели приборов.

Эмулятор лямбда-зонда (датчик кислорода) блокирует вывод блоком управления ДВС ложной ошибки о бедной смеси топлива. Преимущества датчика:

• облегчает настройку ГБО за счёт вывода индикации качества смеси (бедная зелёный цвет, богатая красный);
• уменьшает расход газа в среднем на 7-10%;
• позволяет обнаружить реальные ошибки в работе двигателя.

Из-за возможных неисправностей в системе зажигания (пропуски искры) или газораспределительном механизме, в двигателе происходят хлопки. Причиной тому является воспламенение топлива во впускном коллекторе, это может привести к его разрыву.

ГБО второго поколения оснащается «антихлопковым» клапаном, который установлен в смесителе газа или может быть ещё дополнительный в корпусе воздушного фильтра.

Недостатки использования ГБО

Первым и ощутимым недостатком ГБО 4 поколения является стоимость оборудования при этом, чем поколение выше, тем оно еще дороже.

Но и в этом негативе есть положительное качество оборудования – оно универсальное, поэтому приобретя его, можно оборудование снимать и устанавливать на разные авто.

Вторым негативом является затраты на установку, если уверенности в том, что собственноручно установить не удастся, а также качество установки оборудования.

И третьим негативом можно считать целесообразность использования ГБО на авто.

Поскольку оборудование стоит не дешево, то если авто используется редко и для непродолжительных поездок, то установка ГБО окупится нескоро.

Виды мультиклапанов

Существует три типа блоков баллонной арматуры, которые принципиально отличаются набором дополнительной защиты — классы B, A, Евро (по европейской классификации class 1, 2, 3).

Мультиклапаны класса Б, А, Е (слева на право)

Согласно правилам ЕЭК ООН №67 с поправками серии 01 (пункт 6 подпункты 6.3.1, 6.3.6, а также пункт 17 подпункты 17.3.1.2-17.3.1.5), при установке ГБО баллон оснащается арматурой, которая может быть выполнена в одном блоке и должна содержать:

1. 80-процентный стопорный клапан
2. указатель уровня
3. предохранительный клапан (разгрузочный)
4. дистанционно регулируемый рабочий клапан с ограничительным клапаном (электроклапан)

Ссылка на документ: https://www.unece.org/fileadmin/DAM/trans/main/wp29/wp29regs/2015/R067r4r.pdf

Так как конструкция мультиклапана первого класса (В) не содержит предохранительного клапана, а также оба вида арматуры (классы 1(В), 2 (А)) не имеют дистанционно регулируемого клапана (ЭМК), эксплуатация такого типа механизмов запрещена. Только мультиклапан евростандарта обеспечивает максимальную защиту и безопасность.

Отличаются устройства в зависимости от вида газовых баков и места их установки:

тип баллона	типы мультиклапанов
угол установки в горловину	расположение отверстий для подключения трубок	расположение горловины
цилиндрический	0°	правый	—
30°	левый/правый	—
90°	правый	—
тороидальный внутренний	30°	правый	—
тороидальный внешний	0°	правый	верхний/нижний

По исполнению мультиклапаны бывают:

• с отверстием для подключения расходной магистрали Ø 6 или 8 мм
• с приёмной трубкой 8 или 10 мм

Также запорная система может комплектоваться:

• электрокатушкой с AMP разъемом для подключения
• механическим или электромеханическим указателем уровня газа
• ВЗУ – выносное заправочное устройство
• вентиляционной камерой
• грязезащитным кожухом (для наружных емкостей)

Конструкция и схема работы ГБО

Сегодня около 70 процентов газобаллонных систем, продающихся в России, является 4-м поколением ГБО.

Все производители газобаллонных установок выпускают идентичные комплектации по принципу работу, но есть существенные различия в редукторах, форсунках, дополнительных опциях контроллеров. Высочайшую точность при подаче горючего показывает ГБО Ловато 4 поколения.

В 4-й версии ГБО конструкторы переложили ответственность за управление подачей горючего с газовой аппаратуры на бензиновый контроллер машины.

ГБО 4 поколения Ловато, схема подключения следующая:

1. Бензиновый электронный узел управления принимает входные импульсы от датчиков автомашины и осуществляет управление схемой подачи топлива, то есть выдаёт команды бензиновым инжекторам.
2. В момент когда ТС переключается на газовое горючее, программа ЭБУ отключает подачу бензинового топлива, блокируя импульс, проходящий по проводам к штатным инжекторам.
3. Исходящий импульс бензинового контроллера к штатным инжекторам модифицируется согласно характеристикам газового топлива (учитывается температура и степень сжатия) и направляется на газовые инжекторы.

Схема газового оборудования Ловато 4 поколения стала революционной на пути переоборудования инжекторных авто на альтернативное экономное топливо.

С разработкой четвертой генерации газовые устройства стали быстрыми темпами завоевывать рынок, оттесняя карбюраторную аппаратуру.

Газобаллонное оборудование 4-го поколения сегодня имеет наибольшую востребованность. Его можно устанавливать практически на любые инжекторные автомашины. Схема подключения ГБО Ловато 4 поколения на инжектор простая по принципу работы, при эксплуатации выдает хорошие результаты.

Техническое обслуживание ГБО четвертого поколения

Для увеличения срока службы оборудования и качества работы ДВС автомобиля в целом, желательно еженедельно выполнять следующие задачи:

1. Проводить визуальный осмотр системы на герметичность, чтобы не допустить возможность утечки газа. Если есть подозрения на утечку газа, проверить можно с помощью мыльного раствора, который надо развести и нанести мыльную пену на патрубки, шланги, соединительные элементы, в местах установки хомутов. Также, в случае утечки газа, появится характерный запах ОДОРАНТ.
2. Также, раз в неделю надо сливать жидкость, которая накапливается в редукторе. Для этого в редукторе в нижней части есть спецпробка. Если жидкость из редуктора вообще не сливать или сливать очень редко, то сливное отверстие может закоксоваться и закупорить отверстие, после чего происходит нарушение нормальной работы редуктора-испарителя.

Также, есть рекомендации по ТО ГБО 4, которые следует делать раз в месяц:

Чистить или менять фильтр. Чтобы это сделать, надо отсоединить входной патрубок и снять фильтр. В зависимости от степени загрязненности, произвести чистку или замену фильтрующего элемента. Если чистили фильтр, то в фильтрующем элементе есть магнит маленького размера, который надо поставить на место после очищения фильтра.

Рекомендация техобслуживания автомобиля ГБО 4, которые надо делать раз в два года:

Производить разборку и чистку редуктора

Эта работа требует повышенной осторожности, чтобы не помять и не порвать мембрану. После того, как редуктор был почищен и собран, его надо проверить на герметичность

Какую систему выбрать?

В мире несколько ведущих производителей ГБО, один из которых — Ловато. Техника имеет довольно высокое качество сборки, а также высокие эксплуатационные показатели. Особенным преимуществом является электронный блок управления, который рассчитывает все показания с великолепной точностью и очень редко выходит из строя. Также можно отметить компактность этой установки, в сравнении, например, с оборудованием BRC. Выбирать стоит ГБО для конкретного типа газа, то есть либо для сжиженного пропана, либо для сжатого компрессированного метана. Кстати, при использовании пропана могут использоваться бензиновые форсунки, поскольку плотность и консистенция газа близка к бензину. При работе со сжатым газом обязательно использование специальных газовых инжекторов.

Регулирование газобаллонного оборудования своими силами – работа на полчаса. Да и замена газового фильтра на ГБО 2 поколения Ловато тоже не является источником трудностей

Крайне важно в данном вопросе сохранять внимание и сосредоточенность, избегать спешки и в точности следовать практическому руководству

Эмулятор работы инжектора

При установке ГБО, подача бензина прерывается путем отключения форсунок. Штатный ЭБУ отключение инжектора инициирует как обрыв форсунок, включает лампу неисправности (Check Engine) и переводит работу двигателя в аварийный режим (последнее происходит редко).

Эмулятор работы инжектора служит для того, чтобы ЭБУ не видел обрыва форсунок.

Рассмотрим его схему.

Схема эмулятора работы инжектора При работе на бензине, цепь замкнута, а при работе на газу цепь размыкается и пускается через нагрузочные резисторы, тем самым не показывая ЭБУ обрыв проводов.

Эмулятор подбирается по количеству форсунок двигателя, обычно это 2, 4, 6 форсуночные модели.

Стоимость такого эмулятора в пределах 1500 руб.

Редукторы Ловато

Если мировая история началась для Lovato с мультиклапана, то Российская именно с редукторов для систем ГБО второго и первого поколений – традиционное ГБО. Именно комплекты ГБО 2 поколения и завоевали Российский рынок и вывели ГБО Ловато на лидирующие позиции.

Сердцем любой системы ГБО второго поколения является газовый редуктор, и именно редукторы Ловато оказались самыми приспособленными к суровым Российским реалиям. Простота в обслуживании и надежность редукторов Ловато для вакуумных и электронных систем второго поколения покорили установщиков со всех регионов нашей огромной страны. По сей день эти системы остаются лидерами в своем классе, как по продажам, так и по количеству копий и подделок.

Не отстают от своих традиционных собратьев и редукторы Lovato для систем 4 поколения. Редуктор Ловато RGJ 3,2L является эталонным по стабильности давления, а его более мощный брат — редуктор Lovato UHP – это пример универсальности и мощи (редуктор легко справляется с автомобилями мощностью до 354 л.с.).

Заправочное устройство, ВЗУ Ловато

Lovato предлагает три вида заправочных устройств и этот набор полностью удовлетворяет запросы самых дотошных клиентов любого сервиса по установке ГБО. Самым массовым является ВЗУ Lovato на кронштейне. Этот тип удобен для установки на машины типа Газель и на автомобили с буксировочными устройствами (фаркопами). Самым удобным и сегодня стремительно завоевывающим популярность типом является Мини ВЗУ. Данное ВЗУ устанавливается в лючок бензобака и внешне совершенно не заметно. Третий тип – это врезное ВЗУ для установки в бампер или крыло автомобиля.

Электроника Ловато

Как производитель, Lovato не производит электронные компоненты для систем ГБО 4 поколения и систем ГБО для автомобилей с прямым впрыском бензина. Используются электронные компоненты от мирового лидера компании AEB (Италия). Специалисты АЕВ создают электронные блоки управления системами ГБО по техническим заданиям инженеров Lovato. Именно в системах ГБО Ловато 4 поколения сосредоточены все самые передовые решения, позволяющие комплектам ГБО от Ловато находиться на лидирующей позиции в мире ГБО.

Системы ГБО Lovato 4 поколения разделены на 3 класса:

Каким бы автомобилем Вы не обладали, Вы сможете найти комплект ГБО Ловато удовлетворяющий как Вашим потребностям, так и запросам Вашего автомобиля.

Газовые форсунки Ловато

Современная система ГБО 4 поколения, не говоря уже о системах 5 поколения (прямой впрыск топлива) не может существовать без такого важнейшего элемента как быстрые и точные газовые форсунки.

Lovato представляет три класса форсунок:

• Lovato КР (DP) – самые быстрые в своем классе, предназначены для самых требовательных систем и автомобилей, для которых основной параметр – это скорость, а, следовательно, и точность.
• Lovato LP – форсунки для системы Smart, в современных комплектах заменяются либо на KP, либо на ЕР
• Lovato EP (EP1) – форсунки для E-Go, надежные и проверенные временем, удобные для монтажа и отвечающие современным экологическим требованиям.

Фильтры Ловато

Все системы ГБО Ловато начиная от первого поколения, далее к четвертому поколению и заканчивая системами прямого впрыска топлива оснащены современными фильтрующими элементами. Чем отличаются фильтры Lovato – они самые большие, и в данном случае размер имеет значение.

Россия прекрасная страна и у нас много газа, но по части очистки пропана до заправки его в автомобиль мы не впереди планеты всей и иметь на борту газовой автомобильной системы хорошие фильтрующие элементы необходимая реальность. С фильтрами ГБО Ловато Вы можете быть уверены, что у Вас самая лучшая система очистки газа в мире ГБО.

Прочее оборудование Ловато

В комплектах Lovato содержится много необходимых деталей и устройств, необходимых для установки и настройки системы на Вашем автомобиле. Вы можете быть уверены, что все они, наряду с оборудованием, описанным выше, прошли многочисленные тесты на безопасность и надежность. Все оборудование проходит обязательную сертификацию в составе системы на автомобиле, что подтверждено многочисленными сертификатами безопасности и качества.

Мы уверены, что Ваш выбор Lovato – правильный выбор.

Сборка

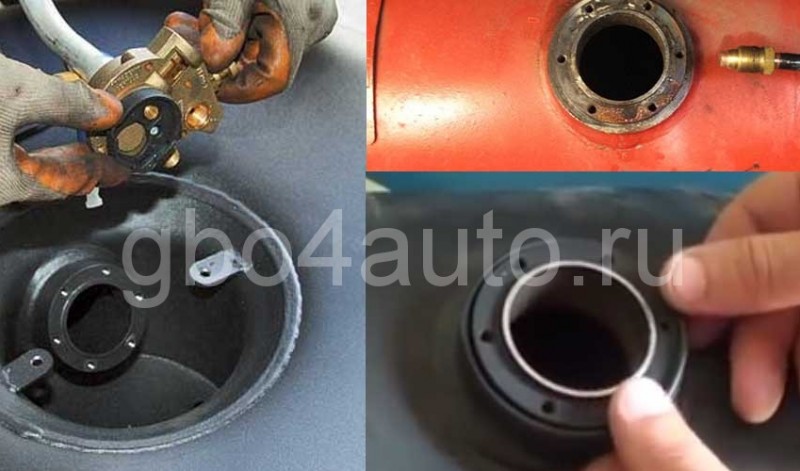

Перед установкой следует протереть посадочное место и обработать его герметиком. Обязательно заменить уплотнительную резинку, предварительно смазав ее силиконовой смазкой.

Отрегулировать поплавок на новом «мультике» таким образом, чтобы датчик показывал правильное количество газа в баллоне. Делать это следует аккуратно, сгибая крепление поплавка  таким образом, чтобы при максимальном положении стрелки на датчике уровня газа поплавок также находился в максимально высоком положении в баллоне.

Устанавливаем «мультик» в баллон. После установки поплавок должен быть в максимально опущенном состоянии (касаться дна баллона), а датчик уровня газа на мультиклапане показывать «пустой бак».

Обращая внимание на качество газа на наших заправках не лишним будет установить фильтр на заборную трубку

Производим установку и закрепляем мультиклапан аккуратно затягивая все крепежные болты крест на крест. Затягивайте болты по очереди, избегая перекоса. Чтобы избежать окисления и ржавения болтов рекомендуется предварительно смазать их густой смазкой.

• Подсоедините обратно трубки заправочной магистрали и аккуратно затяните их.
• Приготовьте и возьмите с собой мыльный раствор.Делать его легче всего используя жидкое мыло и теплую воду.
• На заправочной станции заправьте минимально возможное количество газа в баллон. открутите вентиль мультиклапана, произведите «обмыливание» и проверьте на утечку газа. В случае выявления «пузырения» подтяните крепежные болты до тех пор, пока утечка не исчезнет. Не переусердствуйте чтобы не сорвать резьбу!

Довольно часто бывает, что трубки заправочной магистрали выставлены не ровно, в таком случае подтяжка резьбы ничего не даст, следует открутить трубки, выставить их ровно и затянуть еще раз.

О поколениях ГБО

Газобаллонное оборудование представляет собой комплект для хранения, подачи и обеспечения работоспособности ДВС на газе – сжиженном пропан-бутане или сжатом метане. Оно начало развиваться во времена господства карбюратора, когда инжектор только «зарождался».

ГБО эволюционировало по мере совершенствования двигателей, приспосабливаясь под штатные системы впрыска и адаптируясь к системам управления. На современные автомобили устанавливается уже шестое поколение, характеризующееся совершенством и высокой стоимостью. Первые принципиально мало чем отличались друг от друга и делились на два типа в зависимости от подачи топлива:

В следующих поколениях принцип работы менялся, повышалась эффективность, производительность и экономичность.

Принцип работы газового оборудования

Схема работы газового оборудования 2 поколения практически не отличается от функционирования ГБО-1.

• Сжиженный пропан-бутан, хранящийся в баллоне, проходит через мультиклапан к газовому электрическому клапану.
• После того как водитель включает режим «Газ» с помощью кнопки в салоне автомобиля, газовый клапан подаёт смесь в редуктор, где она переходит в газообразное состояние и подаётся в двигатель через регистр мощности и миксер.

Если запустить двигатель не удаётся, электронная кнопка автоматически блокирует подачу газа с помощью электроклапана. На кнопке загорится соответствующая сигнальная лампочка.

Для повторной попытки запуска двигателя необходимо перейти в режим «Бензин» или отключить/включить зажигание.

Варианты ГБО-2 для инжектора могут комплектоваться кнопками, обеспечивающими автоматический переход на газ после достижения заданного при настройке оборудования порога оборотов.

В газобаллонном оборудовании второго поколения кнопка выполнена в виде простенького ЭБУ, который следит за работой силового агрегата на газовом топливе. Блок управления считывает сигналы системы зажигания и в случае обнаружения отсутствия импульсов отключает питание клапана подачи газа. На корпусе кнопки загораются соответствующие светодиоды, которые сообщают водителю о сложившейся ситуации.

Продолжительность подачи газа при запуске двигателя и/либо порог оборотов, при достижении которого произойдёт автоматическое переключение на работу на газу, устанавливается на блоке управления в салоне.

Установка ГБО2

Чтобы установить карбюратор в ВАЗ 2106, нам нужно открыть капот. Там расположены клапан и редуктор. Они соединены друг с другом. К клапану нужно подключить топливную магистраль высокого давления. Такие магистрали должны делаться из меди. Если у нее низкое давление, необходимо использовать резиновые шланги с газом.

К редуктору исправителю необходимо подключить патрубку от системы охлаждения. Редуктор можно установить справа, рядом с печкой.

Чтобы установить соединение с системой охлаждения, вам нужно:

1. Отключить патрубок, который связан с радиатором печи.
2. Установить его от помпы к корпусу редуктора. Это необходимо, чтобы подать горячий антифриз.
3. Установите еще один патрубок от крана печи до редуктора.

После этого нужно настроить регулятор и начать подачу газа в карбюратор. Существует два способа подачи газового топлива:

1. Используя смесительную проставку.
2. Используя врезку в карбюратор.

Для второго способа необходимо проделать несколько отверстий в камере карбюратора. В них нарезается резьба и вкручиваются специальные штуцера. Последние нужны для подключения газовой трубки.

Установить ГБО2 на карбюратор можно своими руками.

Основные функции

У каждого клапана есть своя функция:

1. Обратный клапан. Предотвращает утечку газа через магистраль для заправки.
2. Скоростной клапан. Прекращает подачу газа в случае повреждения магистрали.
3. Механический запорный клапан. Прекращает выход газового топлива (обычно задействуется при ремонте ГБО для страховки).
4. Электрический клапан. В нём установлен соленоид, перекрывающий подачу газа из резервуара. Механизм срабатывает, когда двигатель останавливается или переходит на работу на бензине.
5. Клапан сброса давления. Когда давление в резервуаре достигает 27 бар, клапан на непродолжительное время откроется для сброса газа в паровой фазе под автомобиль.
6. Плавкий клапан (аварийный). Он срабатывает только в крайних случаях. Обычно это случается при пожаре, когда появляется вероятность разрыва емкости с газом. Клапан плавится, что приводит к разгерметизации для предотвращения разрыва баллона.

Некоторые грузовики до сих пор ездят с баллонами старого типа, у которых вообще нет мультиклапана. Вместо этого компонента они оснащены клапанами и штуцерами, вваренными прямо в резервуар.

Как снять мультиклапан

Для диагностики и выявления причины неисправности следует произвести снятие «мультика» с газового баллона.

Обратите внимание! Все процедуры следует производить на открытом воздухе или в хорошо проветриваемом гараже, также следует избегать открытого огня или сигарет во время работы с газовым оборудованием.

• Приступать к демонтажу следует только в том случае, когда в баллоне не осталось газа.
• Для начала следует ослабить крепление трубок газовой магистрали и стравить остатки газа.
• После того, как весь газ полностью выйдет из баллона приступаем к демонтажу мультиклапана. Для этого следует открутить все крепежные болты. Делать это следует крайне аккуратно, так как поломка крепежного болта ничем хорошим не грозит. Если один или несколько болтов не поддаются обработайте их проникающей смазкой и подождите несколько минут.

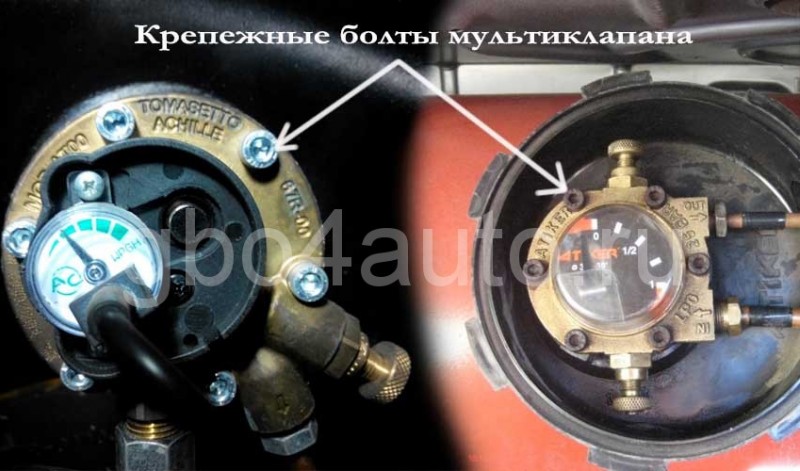

Открутите все болты и аккуратно извлеките мультиклапан из баллона

Лучше всего показать извлеченный «мультик» специалисту, который и определит, можно ли обойтись ремкомплектом для мультиклапана либо же следует произвести полную замену этого узла на новый. Если же Вы приняли решение заменить мультиклапан, следует произвести сборку в обратном порядке.

Список необходимых инструментов и оборудования

Установка гбо 4 поколения своими руками – задача не сложная. Прежде чем самостоятельно осуществлять монтаж, необходимо обзавестись определенным набором инструментов.

Никакого специализированного инструмента для проведения работ, связанных с газовой системой не потребуется.

В наличии необходимо иметь:

• стандартный набор торцевых бит и головок;
• плоскогубцы;
• WD-40;
• электрическая дрель;
• набор сверел по металлу;
• метчик резьбы (под резьбу форсунок);
• герметик и фиксатор резьбы;
• набор отверток (включая отвертки типа torx);
• динамометрический ключ (желательно);
• запасные болты, гайки и гровер-шайбы (желательно).
