Как снять вентилятор отопителя на renault megane 2

снятие вентилятора отопителя на Рено Флюенс и Меган3 — видео yastalamamoy.ru

снятие вентилятора отопителя на Рено Флюенс и Меган3

Heute last online 1 day ago.

Arhangel Knyazkin так снятие моторчика печки рено флюенс делали с двигателем, меняли коллектор с перемоткой или протачивали старый? Загнал в ремонт, после обследования получаю вердикт от мастера, дело швах проблема в моторчике печки скорей всего в щетках, но для того чтобы определить точно нужно снять вентилятор а для этого нужен специальный съемник судя по книге о разборе и отказался разбирать мой автомобиль.

Если причина кроется в износе патрубков, то они также подлежат замене, при установке новых шлангов нужно проследить за тем, чтобы все соединения были герметичны.

В том случае, если вы давно не меняли антифриз, то рекомендуем проверить его качество.

Жидкость не должна иметь слишком темный оттенок, также в ней не должно быть отложений. Если все это есть — то несомненно, пора менять антифриз.

Featured Video

Что касается вентилятора, то в первую очередь нужно проверить качество его подключения к бортовой сети авто. Если контакт устройства с проводкой слабый, то возможно, нужно просто зачистить контакты в разъеме, если причина кроется в проводке, то нужно выявить поврежденный участок и заменить его. Отдельно нужно сказать о резисторе электромотора вентилятора. Этот элемент предназначен для обеспечения необходимой частоты вращения вентилятора, так что если он выйдет из строя, вентилятор либо откажется работать, либо будет функционировать на полную мощность.

В моделях Рено Логан резистор находится под приборкой, в районе установки элементов системы кондиционирования.

снятие вентилятора отопителя на Рено Флюенс и Меган3

Для замены нужно будет разобрать центральную консоль и открутить несколько саморезов, которые его фиксируют автор видео — канал Бытовуха. Инструкция по замене радиатора Как произвести самостоятельную замену радиаторного устройства на примере Рено Логан: Для начала нужно слить антифриз из системы охлаждения.

Оказалось на коллекторе якоря две ламели сожрало.

Восстановил с помощью медных пластин путём пайки. Работает шумновато но зато есть время поискать спеца для качественного ремонта. Новый 16 — стоит.

Схема диагностики

Движение воздуха по системе отопителя не отличается от любой другой. Наружный воздух подается через радиатор. Далее он проходит через нагнетатель, или проще говоря, электровентилятор и далее распределяется по салону через сеть шлангов и трубок.

Нормальная работа моторчика сопровождается характерным шумом. Если же он отсутствует, значит виноват предохранитель в салонной части. Проверьте его работоспособность. Добраться до него легко – достаточно лишь найти его слева на передней панели. Надо проверить не только целостность его самого, но и электропроводки около него. Ведь она отвечает за работу вентилятора в разных режимах.

Если предохранитель и резисторы целы, пора переходить к следующему этапу. Запитайте систему напрямую от аккумулятора и включите печку. Работает – ищите дальше проблему. Если не работает, пора проводить замену. Кстати, чтобы добраться до контактов электровентилятора, надо снять бардачок. Штекер разъединяют, а саму батарею подсоединяют к черно- синему проводу сети. А другой контакт подключают на минусовую клемму. Исправный вентилятор начнет работать в прежнем режиме.

Если же ничего не помогает, проводят снятие агрегата для планового обслуживания и замены по необходимости. Алгоритм действий таков:

Принцип работы печки

Система отопления в автомобилях Рено Дастер, Логан и Меган конструктивно состоит из радиаторного устройства, шлангов, по которым циркулирует антифриз, воздуходувов, заслонок и вентилятора. В салоне авто, на центральной консоли также располагается блок управления, с помощью которого регулируется сила воздушного потока. К радиаторному устройству подключаются два шланга, по ним в узел поступает хладагент. Антифриз циркулирует по системе благодаря работе насоса.

Когда силовой агрегат нагревается до рабочей температуры, в системе осуществляется тепловой обмен. Хладагент охлаждает сам мотор, забирая от него тепло, в результате чего горячая жидкость поступает на радиаторный узел, который нагревается по принципу обычной бытовой батареи. Вентилятор прогоняет через узел холодный воздушный поток, в результате чего опять осуществляется обмен теплом — устройство отдает тепло воздуху, который его охлаждает. В итоге горячий воздушный поток поступает в салон транспортного средства, а сам антифриз вновь поступает в силовой агрегат и охлаждает его.

Ремонт вентилятора печки «Рено Меган»

Если возникли неполадки с вентилятором отопителя, его работа сопровождается непонятными звуками, то деталь потребуется демонтировать, после чего провести чистку либо замену. Поскольку на «Рено Меган» 2 (3) узел располагается очень неудобно, чтобы до него добраться, необходимо придерживаться пошаговой инструкции. Только в этом случае не придётся демонтировать лишние элементы, а также удастся избежать непредвиденных ситуаций.

Как снять вентилятор печки «Рено Меган» 2 (3)

Поскольку электромотор отопителя находится в тёмном месте, для работы понадобится фонарик. Ремонт проводим в такой последовательности:

1. Аккуратно демонтируем накладку. Усилия не должны быть чрезмерными во избежание поломки крышки. Основная защёлка расположена в центре поверхности, её нужно просто оттянуть.

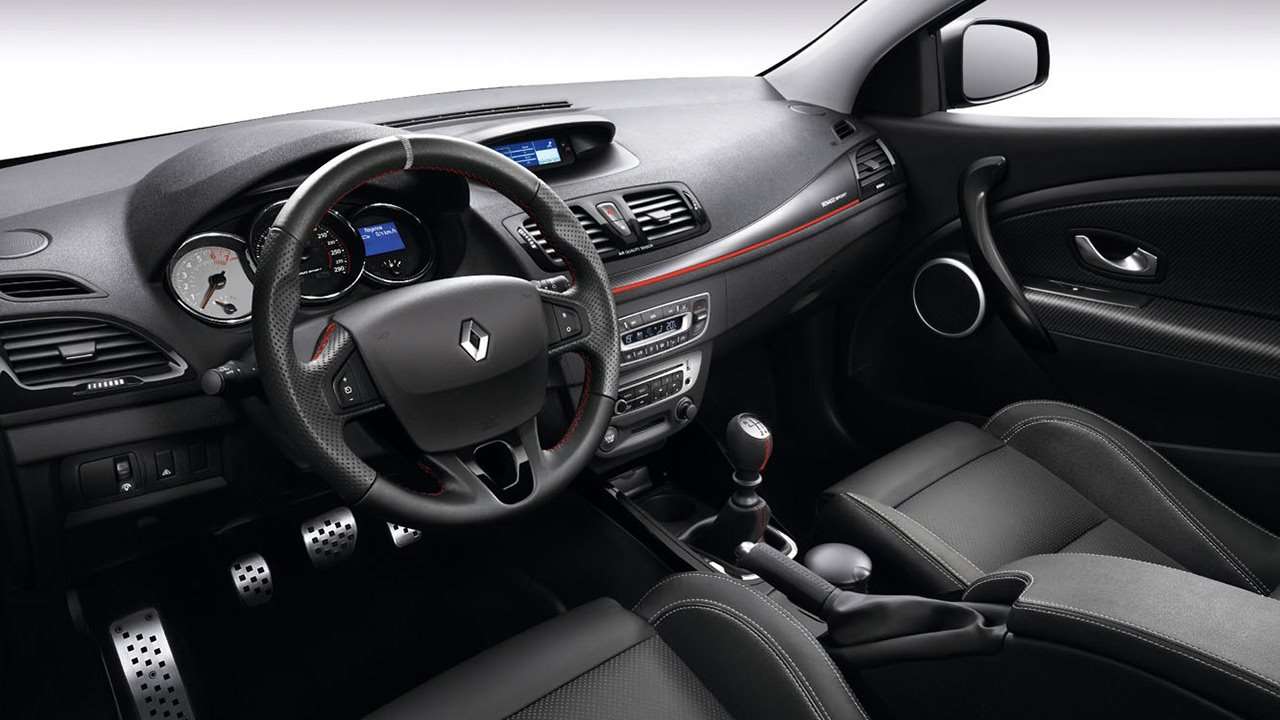

   Вентилятор отопителя находится в верхней части передней панели внутри конструкции: чтобы подобраться к узлу, нужно открыть защитную крышку

2. Снимаем кнопку стоп-сигнала. Для этого её аккуратно поворачиваем влево и вынимаем.

   Одним из этапов демонтажа электромотора печки является снятие кнопки стоп-сигнала

3. Следующим шагом является снятие разъёма с педали акселератора. Для этого прилагаем некоторые усилия c плоской стороны с применением отвёртки. Затем снимаем педаль тормоза, для чего отсоединяем стопорную шайбу, фиксатор опускаем, а саму ось вынимаем.

   С педали газа снимаем разъём, после чего демонтируем педаль тормоза

4. Находим четыре гайки, которые удерживают педальный узел, откручиваем их ключом на «13» и снимаем сам механизм.

   Чтобы снять педальный узел, необходимо открутить четыре гайки на «13»

5. Если вы хотите увидеть моторчик отопителя, необходимо всмотреться вглубь: узел расположен вверху. Чтобы к нему подобраться, потребуется снять ещё один разъём с защёлками на торцах.

   Вентилятор отопителя находится в глубине под передней панелью: чтобы обеспечить доступ к узлу, нужно отсоединить ещё один разъём

6. Нажатием на язычок фиксатора поворачиваем вентилятор против часовой стрелки.

   Освободить вентилятор можно путём нажатия на язычок фиксатора, вращая устройство против часовой стрелки

7. На этом этапе нужна особая внимательность. Демонтируем разъём с двумя толстыми проводами, поддевая защёлку снизу. Движения должны быть направлены от центра элемента. Чтобы снять разъём, нужно вынуть его влево относительно оси.

   Чтобы снять разъём с двумя толстыми проводами, необходимо поддеть защёлку и вынуть деталь влево

8. Демонтажу моторчика будет препятствовать тормозной шток. Чтобы снять электромотор, необходимо максимально аккуратно протянуть узел между отопительными шлангами и тормозным штоком. Сделать это можно, но только при определённом положении вентилятора.

   Для снятия вентилятора нужно аккуратно протянуть узел между тормозным штоком и шлангами системы отопления

При установке электродвигателя на место выполняются обратные демонтажу действия. С покупкой новой детали спешить не стоит. Довольно часто узел можно разобрать, выяснить причину неполадки и устранить её (почистить, установить новые щётки). Если производится замена вентилятора, для него также нужно приобрести блок управления. Связано это с тем, что довольно часто резистор с клеммами выходит из строя. Из-за высокой стоимости на блоки управления рекомендуется сперва выяснить, что тот действительно нуждается в замене, и только после этого приобретать необходимые детали.

Видео: как заменить моторчик отопителя на «Рено Меган» 2 (3)

Замена либо ремонт вентилятора отопителя на автомобиле «Рено Меган» 2 (3) требует не только аккуратности в работе, но и некоторой сноровки, что связано с неудобным расположением узла. Кроме этого, следует избегать чрезмерных усилий при демонтаже пластиковых элементов, чтобы исключить их поломку. Неполадки моторчика не всегда связаны с самой деталью, поэтому с покупкой нового устройства торопиться не стоит: сперва диагностировать поломку.

Инструменты для работы

• Torx T20;
• Шлицевая отвертка;
• Крестовая отвертка;
• Съемник клипс.

Пошаговая инструкция по замене вентилятора отопителя

1. Переводим переключатель в положение “OFF”и тем самым выключаем боковую пассажирскую подушку безопасности.
2. Стягиваем резиновый уплотнитель двери в районе крышки боковой подушки.
3. Сдергиваем крышку подушки с защелок, отжимаем фиксатор и отключаем разъем питания.
4. После снятия крышки у нас появился доступ к двум винтам крепления бардачка. Откручиваем винты, они под Torx T20.
5. Сдергиваем декоративную накладку сверху бардачка. Подставляем пальцы под накладку и тянем на себя.
6. После снятия накладки, открылось еще три винта крепления бардачка. Откручиваем винты, они тоже под Torx T20.
7. Откручиваем последний винт крепления бардачка внутри.
8. Сдергиваем бардачок на себя, немного выдвигаем и отключаем разъем питания на лампу подсветки.
9. Демонтируем нижний воздуховод, который дует в ноги. Вынимаем одну клипсу крепления и достаем воздуховод из печки.
10. Снимаем разъем с моторчика смесителя. Плоской отверткой отжимаем фиксатор и стягиваем разъем на себя.
11. Демонтируем верхний воздуховод, который дует на пассажира. Вынимаем одну клипсу крепления и достаем воздуховод из печки.
12. Отщелкиваем отверткой пластиковый фиксатор и освобождаем тягу заслонки. Перед снятием запомните, как стояла тяга.
13. Откручиваем три винта крепления заслонки под крестовую отвертку.
14. Немного отводим заслонку на себя и снимаем ее.
15. Откручиваем три винта кожуха вентилятора печки.
16. Не спеша снимаем кожух вентилятора. При снятии будут мешать провода, отведите их в сторону.
17. Беремся за корпус вентилятора печки и поворачиваем по часовой стрелке до щелчка. Далее не спеша вынимаем и отсоединяем разъем питания.

Что такое вентилятор печки

Автомобильный отопитель выполняет довольно простую, но важную функцию — обогрев салона. Кроме этого, устройство предотвращает запотевание стёкол. В соответствии с принятыми нормами, при температуре за бортом в -25 ˚С в салоне должно быть не менее +16 ˚С. Такие показатели необходимы для комфортной эксплуатации автомобиля. Конструктивно отопитель не является сложным узлом.

Тепло в салон поступает от работающего силового агрегата. Нагретый тосол, циркулирующий по системе охлаждения мотора, также попадает в отопительную систему. Там он поступает в радиатор печки, выполняющий функцию обычной квартирной батареи. Вентилятор прогоняет через соты радиатора забортный воздух, который таким способом прогревается. Затем он через воздуховоды поступает в салон. На большинстве транспортных средств тосол, который проходит через радиатор отопителя, сразу возвращается в двигатель, и эта циркуляция обеспечивает постоянно высокую температуру радиатора.

Вентилятор отопителя обеспечивает подачу и распределение горячего воздуха по салону автомобиля

В результате обеспечивается и поддерживается высокая постоянная температура в системе. В случае отсутствия вентилятора не было бы подачи горячего воздуха в салон. По такому принципу работает большинство автомобильных печек.

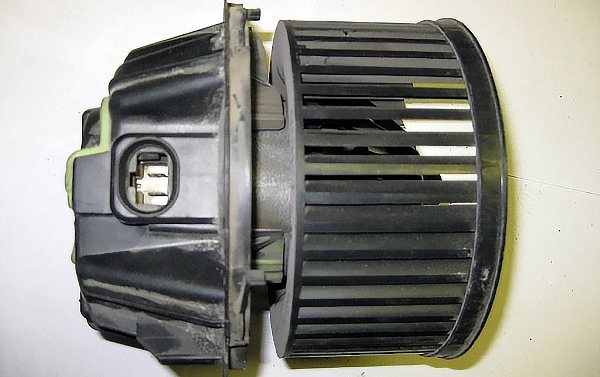

Одним из основных элементов, обеспечивающим подачу и распространение тепла по салону, является вентилятор отопителя, представляющий собой электромотор с крыльчаткой на его оси. Он предназначен для применения в системе отопителя машины для нагнетателя горячего воздуха.

«Симптомы» поломки

Определить то, что моторчик вышел из строя довольно просто. Для этого существует ряд сигналов, которые свидетельствуют об этом:

• «Пропадают» скорости вентилятора. Могут пропасть не все сразу, а только некоторые. После чего и они со временем начинают барахлить, пока совсем не перестают работать.
• Падение скорости работы вентилятора.
• Печка плохо запускается, возможно, лишь с «удара» в правую нижнюю торпеду.
• В салоне пахнет проводкой, а моторчик совсем не запускается. Это крайний случай, после обнаружения которого необходимо срочно выполнить ремонт.

Для замены потребуется покупка не только самого моторчика, а и его блока управления, потому что, как правило, сгорают и клеммы в разъеме и резисторный блок. Цена на блок довольно дорогая, особенно если покупать все от производителя. Поэтому лучше, сначала разобрать панель и проверить точно, что нужно менять.

Источник

Замена мотора отопителя Рено Меган 2

Несмотря на интенсивно развивающийся технологический прогресс в автомобильной индустрии идеальных запчастей пока еще не придумано и любой элемент одной из систем может сломаться. От такой неприятной ситуации не застрахована и модель Рено Меган 2 от именитого французского производителя Рено.

Принцип функционирования системы отопления в Рено Меган 2 идентичен таковому, который присутствует у множества моделей от других производителей. При выходе из строя моторчика печки его можно заменить самостоятельно. Неверным будет мнение многих автолюбителей о трудоемкости этой процедуры, поскольку они считают, что для осуществления такого ремонта, как замена моторчика печки, следует разобрать полностью переднюю панель в салоне. В данной статье мы расскажем о том, как происходит замена моторчика печки, плюс необходимо знать, как снять моторчик правильно.

В действительности процесс характеризуется относительной простотой и не потребует особых навыков автомеханика. Следуя изложенному алгоритму манипуляций, не составит труда отремонтировать мотор отопителя на «французе» Renault Megane 2.

Пошаговый мануал действий

Итак, как снять моторчик? Сначала извлекаем накладку на панели в районе педалей

Действуем с особой осторожностью во избежание ее повреждения. В центре расположен ключевой фиксатор

Его просто оттягиваем.
Вторым этапом перемещаемся в область расположения педалей. Для обеспечения лучшей видимости рекомендуется вооружиться фонариком (лучше тот, что надевается на голову). Обнаруживаем кнопку стоп-сигнала и демонтируем ее. Для этих целей необходимо повернуть кнопку в направлении, обратному ходу часовой стрелки, и вынуть сам элемент.
Следующим действием снимаем разъем педали акселератора. Здесь слегка надавливаем на плоскую сторону и затем размыкаем фиксатор. Если затруднительно разомкнуть руками, можно воспользоваться отверткой.
Переходим к тормозу. Снимаем стопорную шайбу, затем гайку, после чего отсоединяем педаль от штока, который опускаем в направлении вниз. Саму ось вынимаем вправо (по ходу).
Демонтируем педальный узел, предварительно открутив 4 гайки его крепления.
Перемещаем взгляд далее — вглубь панели. Там располагается требуемый нам мотор отопителя. Рассоединяем еще одну защелку, сжав ее лапки с торцевых сторон.
После подступа к отопителю придавливаем язычок на фиксаторе вверху узла и поворачиваем обратно движению часовой стрелки.
Далее снимаем разъемы с двумя толстыми кабелями. Размыкание разъемов выполняем по принципу, аналогичному отпиранию крышки багажника.
Завершающий этап. Извлекаем мотор отопителя из своей посадочной ниши. Здесь возникает трудность, поскольку на пути располагается шток тормоза. Проявив фантазию, можно протиснуть деталь между трубками печки и самим штоком (только в одном определенном положении). Выполняем это действие аккуратно, во избежание повреждения узла.
Процесс демонтажа завершен. Установка нового моторчика на авто Renault Megane 2 осуществляется в последовательности, строго обратной демонтажу. Таким несложным образом происходит замена моторчика печки.

Будет полезно: Как открыть мерседес s500 если сел аккумулятор

Замена вентилятора печки Рено Флюенс

Если у вас перестала дуть печка на Флюенс, с большой вероятностью вышел из строя двигатель вентилятора отопителя. Неработающая печка очень неприятно, особенно посреди зимы.

На Рено Флюенс это достаточно распространенная проблема и обычно она приходит к 150 тыс. км пробега. В оригинале двигатель отдельно не меняется, продается все в сборе с вентиляторами. Есть люди, которые подбирают аналоги двигателя, но если у вас нет такого опыта, не рекомендую таким заниматься. Однако если собрались справится с такой задачей своими руками, то вот как происходит замена вентилятора печки Рено Флюенс.
