Схема подключения мостом

Как подключить мостом сабвуфер

Подключение саба мостом не требует установки никаких перемычек и динамики подключаются к соответствующим клеммам. При организации мостового подключения следует помнить, что не каждый двухканальный усилитель способен работать на низкоомную нагрузку.

Если сопротивление динамической головки 4 Ома, то при мостовом включении каждый канал усилителя низкой частоты будет работать на нагрузку в два раза меньшую, то есть на каждый канал при мостовом включении будет приходиться 2 Ома. Такая нагрузка безопасна практически для всех автомобильных усилителей.

Но некоторые варианты мостового подключения могут быть опасны для звуковоспроизводящей аппаратуры.

↑ Печатные платы для TDA7297 и TDA7266SA

Сегодня на Алиэкспресс можно купить как модули в сборе на этих микросхемах, так и наборы для самостоятельной пайки. Стоят они ок. 1 доллара, стереоусилитель за такую сумму — неплохо.

↑ Плата УМЗЧ с Али

Вполне годный вариант, но мне не всё в нём нравится, как обычно я считаю, что платы разведённые мною и под мои детали — лучше.

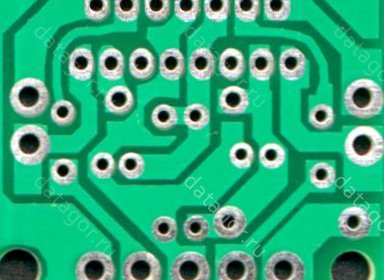

↑ Мои печатные платы

Имеющиеся в интернете чертежи мне не понравились тем, что дорожки проходят за тыльной стороной микросхем, плата не позволит прикрутить транзистор к радиатору, радиатор будет стоять на плате. Нельзя будет, например, прикрутить плату к корпусу усилителя.Считаю, лучше припаять перемычку общего провода снизу платы.

В усилителе не следует в цепь прохождения звука ставить керамические конденсаторы, нужны пленочные. На плате они занимают больше места, хотя расстояние между выводами как у керамики — 5 мм.

Так же я разделил через резистор R3 минус питания и общий провод по входу. Это необязательно, но тогда надо делать плату, точно как в datasheet. В платах из интернета обычно общий провод разведен неверно. Насколько это критично — вопрос открыт, но в моих платах при питании от стабилизатора фон отсутствует полностью, а шум из ВЧ динамика еле слышен, если приложить к нему ухо.

Как подключить два усилителя мостом

Master/Slave

На усилителях, предназначенных для такого соединения, имеются переключатели MASTER/SLAVE. Поэтому при мостовом подключении один из усилков будет ведущим (Master) второй ведомым (Slave), установите переключатели в этом соответствии. Именно к Master подключаются межблочные кабели (тюльпаны) от магнитолы, а от него через моно разъем сигнал передается на Slave (одинарным межблоком). Это делается для того, чтобы все настройки и управление осуществлялось с одного моноблока — с Master, то есть gain, фильтры, subsonic и т.п. будут выставляться только на нем. Не нужно брать Y разветвители, чтобы пытаться воткнуть межблочники еще и в Slave.

Если производителем заявлена работа возможность работы усилителя в мост, но нет переключателей Master / Slave, значит на нем будет сразу два гнезда с названиями, подобными — Bridge Input и Bridge Output. В таком случае, на ведущем усилителе используете гнездо Bridge Output и соединяете его с гнездом Bridge Input ведомого.

Подключение акустических проводов

Здесь будьте внимательны и ничего не перепутайте: минусовые разъемы двух усилителей соединяем между собой; далее плюс (+) Ведущего (Master) подключаем к плюсу сабвуфера, а плюс Ведомого (Slave) к минусу сабвуфера!

Схема подключения пассивного сабвуфера к усилителю на 4 канала

Схема подключения 4 канального усилителя и сабвуфера

 Итак:

• Сначала сабвуфер и остальные динамики подключаются к усилителю.
• Потом усилитель соединяется с автомагнитолой.
• Получив сигнал непосредственно от автомагнитолы, усилитель распределяет его. Часть сигнала посылается на саб, часть – на высокочастотники.

Усилитель 4 х канальный подключить сабвуфер

Схема подключения сабвуфера и 4 канального усилителя

Проводя кабели, надо следить за тем, чтобы плюсовой провод был чем-нибудь обязательно защищен, например, гофрой. В основном, подразумевается защита той части, которая находится в моторном отсеке, как можно ближе к АКБ.

Силовой кабель надо подключить к усилителю, прежде подготовив технологическое отверстие. Часто это самое отверстие уже бывает в автомобилях. Оно либо закрыто резиновой заглушкой, либо, как в отечественных авто, остается открытым.Если отверстие найти не удалось, то можно и самому его сделать при помощи нужного сверла и дрели. Рекомендуется вставить резиновую втулку в отверстие, чтобы провод в этом месте не перетирался.

Подключение сабвуфера к 4 канальному усилителю

• Проводку нужно проложить в моторном отсеке, найдя жгут штатных проводов. Следует вывести необходимый провод в салон.
• Усилитель будет находиться в багажнике автомобиля.

Как подключить сабвуфер к четырехканальному усилителю

• К усилителю обязательно подключаются 2 провода: плюс и минус.
• После этого, как только усилитель получает питание от АКБ, проводим кабель к головному устройству (автомагнитоле). Используются в качестве кабеля стандартные тюльпаны и специальный провод – тонкий и одножильный, отвечающий за управление питанием усилителя (во многих случаях синий провод).
• Тюльпаны и провод подключаем к задней части автомагнитолы, которую надо заранее снять.

Как подключить сабвуфер к усилителю 4 канальному

• Кабель протягиваем через салон и подключаем RCA коннекторы к усилителю.
• Теперь остается только подключить сабвуфер. Усилитель 4-х канальный и поэтому можно подключать низкочастотник в зависимости от того, какая схема подключения используется.

Инструкция, приведенная выше, поможет в разы больше, если вдобавок посмотреть видео обзор и фото – материалы. Если провернуть всю эту операцию своими руками, удастся неплохо сэкономить на расходах, ведь цена такой услуги в СТО очень высока.

Подсоединение усилителя начинается с прокладки кабелей электропитания и шнура управления, выведенного к головному акустическому устройству. Для питания используется медный кабель с изоляцией, не разрушающейся при воздействии отрицательных температур. Проводка прокладывается под обшивками пола и порогов, а затем выводится к месту установки аккумулятора (под капотом или в багажном отделении).

Низкочастотный громкоговоритель подключается мостом к выходам для тыловой акустики. Отрицательный кабель подсоединяется к минусовой клемме одного выхода, а положительный сигнал поступает от плюсового разъема противоположного канала. Фронтальные каналы используются для подключения оставшихся колонок, которые соединяются параллельно или последовательно. Схема соединения зависит от номинала сопротивления катушек и характеристик усилительного блока.

В схему подключения 4-канального усилителя и сабвуфера возможно введение дополнительного низкочастотного динамика (с идентичными характеристиками), который коммутируется мостом к фронтальным каналам. В этом случае в акустическую систему автомобиля вводится дополнительный усилительный блок, обслуживающий репродукторы, воспроизводящие средние и высокие частоты.

Подключение усилителя мостом

Сегодня разберем такую интересную возможность увеличения мощности, как подключение усилителя мостом и как подключить 2 усилителя аналогичным способом. В таком режиме один канал работает за плюс (+) а другой за минус (-), от чего в 2-2,5 раза увеличивается мощность. Результат будет зависеть от питания системы и модели усилителя.

Чаще такой режим работы используется для сабвуфера, как для самого требовательного к мощности элемента. Подключить в мост можно как два канала усилителя, так и два отдельных моноблока.

Мостовое подключение двух каналов

Итак, для мостового подключения двух каналов одного усилителя нужно с одного взять плюс (+), а с другого минус (-). Для двух и четырех канальных усилителей схемы не отличаются.

В принципе, подключение усилителя мостом не сложная операция, для этого не нужно никаких перемычек или дополнительных соединений. Плюсовой провод от сабвуфера подключаете к плюсовой клемме (+) одного канала, а минусовой, соответственно, к минусовой (-) второго.

Предварительно убедитесь, что ваш усилитель поддерживает мостовое включение.

Настройка беспроводного моста TP-Link

Практика установки точек доступа TP-Link аналогична уже описанной выше — закрепляем точки доступа друг напротив друга и подключаем их к компьютерам или роутерам, через которые работают ваши локальные сети в квартире-источнике и объекте, принимающем WiFi. Подробно про то, как именно подключить TP-Link Pharos я рассказывал в отдельной статье, поэтому повторяться смысла не вижу.

Перейдем сразу к админке точки доступа. У нее есть несколько режимов работы.

Для той точки, с которой мы будем раздавать подойдут AccessPoint, AP Router или AP Client Router. Как настроить ТД в режиме раздачи интернета подробно описано в видео:

Вот в общем-то и все, что я хотел рассказать про настройку беспроводного моста WiFi. Удачи в настройке!

https://www.youtube.com/watch?v=sOasrR_lLf0

Не помогло

Подключаем межблочные провода и управляющий (REM)

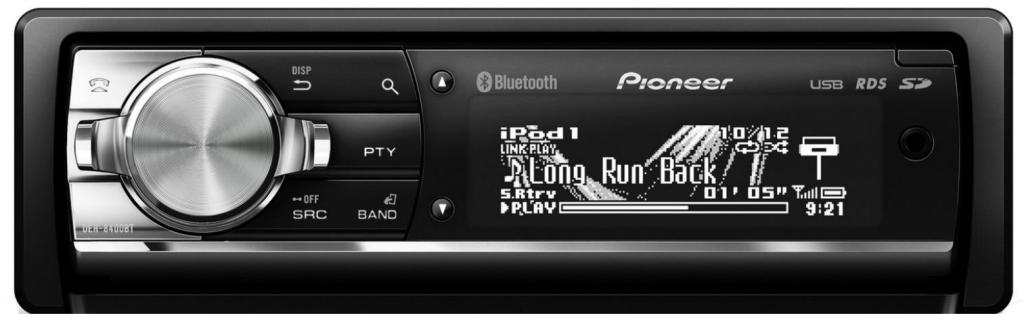

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара — можно подключить сабвуфер или 2 колонки (подписаны как SWF) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Разновидности диодных мостов и их маркировка

Диодный мост можно собрать на дискретных диодах

Чтобы соблюсти полярность, надо обратить внимание на маркировку. В некоторых случаях метка в виде рисунка нанесена прямо на корпус полупроводникового прибора

Это характерно для изделий отечественного производства.

Зарубежные (и многие современные российские) приборы маркируются точкой или кольцом. В большинстве случаев так обозначается анод, но гарантии нет. Лучше посмотреть справочник или воспользоваться тестером.

Можно сделать мост из сборки – четыре диода объединены в одном корпусе, а соединение выводов можно выполнить внешними проводниками (например, на печатной плате). Схемы сборок могут быть разнообразными, поэтому для правильного соединения надо смотреть даташиты.

Например, у диодной сборки BAV99S, содержащей 4 диода, но имеющей только 6 выводов, внутри имеется два полумоста, соединенных следующим образом (на корпусе около вывода 1 имеется точка):

Чтобы получить полноценный мост, надо соединить внешними проводниками соответствующие выводы (красным показана трассировка дорожек в случае использования печатного монтажа):

В этом случае переменное напряжение подводится к выводам 3 и 6. Положительный полюс постоянного снимается с вывода 5 или 2, а отрицательный – 4 или 1.

И самый простой вариант – это сборка с готовым мостом внутри. Из отечественных изделий это могут быть КЦ402, КЦ405, существуют мосты-сборки зарубежного производства. Маркировка выводов во многих случаях нанесена прямо на корпус, и задача сводится только к корректному выбору по характеристикам и к безошибочному подключению. Если наружного обозначения выводов нет, придется обратиться к справочнику.

Соединение двух отдельных усилителей в мост

Если звуковой усилитель подходит и его можно соединить мостом со вторым, то на задней панели у него имеется специальный тумблер MASTER/SLAVE. Это означает, что при реализации мостового подключения первое устройство будет выступать в роли ведущего усилителя (Master), а второе — ведомого (Slave). Перед подключением надо установить на каждом переключатель в нужное положение.

Учтите, что все кабели от автомагнитолы надо будет подключать именно к тому усилителю, что будет главным. А уже потом от него, используя моно разъем, сигнал будет передаваться на второй усилитель. Это позволяет добиться удобства в процессе эксплуатации, так как позволяет осуществлять полностью настройку и управление акустической системой, используя лишь один моноблок (Master). То есть именно на нем, и только на нем пользователь будет выставлять все настройки, частотные фильтры и др. Никаких Y разветвителей для подключения ко второму усилителю (Slave) не потребуется.

Иногда усилитель не оснащается переключателем, несмотря на то, что производитель заявляет о возможности мостового соединения усилителей. В этом случае внимательно посмотрите на заднюю панель, там вы должны найти два отдельных гнезда, которые имеют подписи: Bridge Input и Bridge Output. Чтобы получить мостовое соединение, на усилителе, который будет ведущим, подключение осуществляется в выход Bridge Output, затем он подсоединяется ко входу Bridge Input на ведомом усилителе.

При соединении двух усилков мостом порядок подключения проводов должен быть следующим:

• Первым делом соедините между собой (-) разъемы двух усилителей.
• Затем (+) контакт от основного усилителя подключить к (+) сабвуфера, а (+) ведомого — к (-) сабвуфера.

Да, именно так, 2 положительных провода подключаются к сабу — все верно!

Связано это с тем, что на вход одного усилителя поступает прямой сигнал, а у второго происходит переворачивание сигнала на 180 градусов. Это даст необходимый эффект, так как на выходе первого за счет снижения сопротивления положительный потенциал увеличивается, а на выходе второго вы получите такой же увеличенный сигнал, но уже с отрицательным зарядом.

↑ УМЗЧ TDA7266, TDA7297 не работают от «Кроны»!

Частенько встречаются жалобы в духе «указано, что микросхема работает от 6 Вольт , но подключил батарею „Крона“ целых 9 Вольт , а усилитель не работает, значит это отстой». Надо ли комментировать? Крона не тянет, нужен хороший блок питания с достаточной нагрузочной способностью по току.

Сегодня обычное дело — миниатюрная плата УМЗЧ, но сделать на ней крохотный УНЧ не получится т. к. необходим достаточно мощный блок питания и другая обвязка. А БП имеет размеры намного большие, чем плата УМЗЧ.Про классический трансформаторный блок питания и говорить не надо, тем более что нужны большие конденсаторы фильтра питания.

С импульсными усилителями тоже не всё так просто. Дешевые обратноходовые блоки питания могут быть источником помех, есть смысл вынести их за пределы корпуса, как в ноутбуках.Итак, блок питания должен быть достаточно мощным и не создавать помех.

Как подключить сабвуфер мостом к усилителю

Схема подключения сабвуфера к усилителю мостом включает в себя не только соединение двух блоков усиления низкой частоты, но и правильное подключение динамиков

Здесь важно не ошибиться. Минусовые клеммы обоих усилителей нужно соединить между собой

Плюсовую клемму от ведущего усилителя нужно подключить к положительной клемме сабвуфера, а плюсовая клемма ведомого усилителя подключается к минусовой клемме сабвуфера. В том, что к сабвуферу идут два плюсовых провода, нет ничего неправильного. Дело в том, что на вход основного усилителя подаётся прямой сигнал, а на вход ведомого, он поступает в противофазе, то есть сдвинутым на 180 0 . При совестной работе двух блоков, включенных по мостовой схеме, на положительной клемме одного усилителя растёт плюсовый потенциал, а на положительной клемме другого – минусовый потенциал.

Такое подключение саба мостом к усилителю обеспечивает двухкратный прирост выходной мощности за счёт работы усилителя на уменьшенное сопротивление звуковой катушки динамика. При сопротивлении обмотки 4 Ома, каждый блок будет нагружен на нагрузку с сопротивлением в два раза меньшим. Для подключения пассивного сабвуфера нужно использовать специальные акустические кабели из натуральной меди. Следует избегать обмеднённых алюминиевых или стальных проводов. Не нужно покупать как самый дешёвый, так и самый дорогой кабель. В первом случае это некачественный продукт, а во втором – это напрасное расходование средств.

Инструкции для настройки усилителя 4-х канального

Как правило, надо знать три типа настройки усилителя. Все они приведены ниже.

Настройка усилителя для четырех динамиков, но без сабвуфера

• Отключается фильтр/кроссовер усилителя, а весь диапазон частот воспроизводят лишь динамики.
• Ставим в положение Флат переключатель Кроссовер Селектор.
• Левел ставится в положение 8V.
• На 0dB выставляется Басс Буст.
• Теперь на автомагнитоле надо будет увеличить громкость,но не более чем на 90%.
• Эквалайзер, если он не настроен, выставляем на положение 0 по стилям музыки.
• Подключаем усилитель и медленно поворачиваем Левел по часовой стрелке до конца.

Настройка усилителя под сабвуфер и динамики

• Кроссовер Селектор Фронт на усилителе выставляется в положение HP.
• Фи Пасс ставим на значение 60Hz-80Hz.
• Кроссовер Селектор Реар устанавливаем на LP.
• Лав Пасс настраивается в диапазоне частот 65Hz-85Hz.
• Левел выставляется на 0.
• Басс Буст тоже на 0dB.
• Как и при вышеописанной настройке Левел вращаем до конца, но с подстраиванием чувствительности.

Настройка под локанальное усиление

• Кроссовер Селектор ставится в положение Флат.
• Включаем HP для пищалок.
• Поворачиваем в положение 250Hz регулятор Hi PASS.
• Настраиваем усилитель вращалкой Левел.

Примечание. Если автомагнитола в автомобиле новой версии, настройка усилителя может и не понадобиться. В таких магнитолах уже выставлены автоматические настройки Басс Буст. Если этот так, то нужно будет просто настроить вращалку Левел.

↑ О звучании

Конечно, аудиофильским усилителям они уступают. Но звук без явных искажений и не раздражающий. Все частоты воспроизводятся, особенно низкие. Но звук как бы очищенный, упрощенный, сглаженный. Нет «воздуха», «живости» и микродинамики.

Но недостатки при прослушивании качественных записей переходят в достоинства при прослушивании МР3 и соответствующей акустики. Детальность и прозрачность усилителей более высокого класса могут только подчеркивать недостатки МР3.

У меня есть свои «стандарты» определения мощности (с удивлением фактически нашел подтверждение на некоторых datasheet), своя «музыкальная» мощность, но она принципиально отличается от раздутого PMPO.Для данных усилителей моя оценка мощности 1…2 Вт, и этого достаточно для домашнего прослушивания на акустике чувствительностью около 90 дБ.

Как подключить саб в мостовом режиме

Мостовая схема подключения сабвуфера может использоваться не только с двухканальными усилителями, но и с четырёхканальной аппаратурой. Подключение четырёхканального усилителя мостом к сабвуферу не имеет никаких отличий. Низкочастотный динамик подключается между плюсом одного канала и минусом другого. Оставшиеся два канала используются для подключения фронтальных динамиков. Таким образом, один четырёхканальный блок может обеспечить качественным звуком автомобильный салон. При организации мостового подключения сабвуфера нужно наличие двух условий:

• Усилитель поддерживает мостовое включение
• Допускается работа с планируемым сопротивлением

При подключении двух сабвуферов очень важно соблюдение полярности. Если динамики будут подключены неправильно, то при воспроизведении звука диффузор одного динамика будет двигаться вперёд, а диффузор второго будет двигаться в противоположную сторону

В системе воспроизведения звука ничего не повредится, но качество звука будет плохим.

Подключение саба к усилителю мостом

Мостовое подключение саба можно организовать на двух отдельных усилителях. Если конструкция допускает возможность такого подключения, то на корпусе имеются переключатели «Ведущий/Ведомый» или «Master/Slave». Перед подключением следует выбрать, какой из двух блоков будет выполнять соответствующую функцию и установить переключатели в нужные положения. «Ведущий» блок, с помощью межблочных кабелей К разъёмам «Тюльпан» подключается к музыкальному центру или магнитоле автомобиля.На снимке показано подключение двух усилителей по мостовой схеме. подключается музыкальный цент или автомагнитола.

Далее с выходного разъёма, одинарным межблочным кабелем, сигнал передаётся на «Ведомый» блок. При этом всё управление осуществляется с блока «Master».Некоторые системы допускают работу в мостовом режиме, но на блоках отсутствуют соответствующие переключатели. В этом случае на корпусе установлены два разъёма – «BridgeInput» и«BridgeOutput». Для организации мостового режима нужно гнездо«BridgeOutput» ведущего блока соединить с гнездом «BridgeInput» ведомого устройства.

Как настроить

На передней панели 4-канального усилителя есть регуляторы и переключатели, которыми выставляются различные параметры. Необходимо убедиться в том, что горит индикатор питания и не светится сигнализатор срабатывания защиты перед тем, как настроить усилок. В противном случае неполадка обнаруживается и устраняется.

Первый этап настройки мостового усилителя — регулировка входного уровня, необходимого для согласования с магнитолой. Этот показатель выставляется при помощи регулятора или переключателя. Если магнитола подключена ко входам высокого уровня, то этот регулятор сначала ставится в положение 6 В. Затем выставляется наименьший входной уровень, при котором звук остается неискаженным, когда регулятор громкости магнитолы находится в высоком положении. После этого осуществляется настройка усилителя по всем остальным параметрам.

Если к устройству подсоединен сабвуфер, надо включить фильтр низких частот, если он предусмотрен конструкцией усилителя. Частота среза устанавливается вначале на 65-85 Гц, а затем подстраивается более тонко на слух для достижения желаемого качества звучания в зависимости от размера низкочастотного громкоговорителя и места его установки.

Некоторые устройства имеют дополнительные элементы управления для более точной настройки. Например, с помощью фильтра сверхнизких частот можно отсеять звуки ниже 20 Гц, чтобы сократить бесполезную нагрузку на все громкоговорители и оптимизировать за счет этого потребление питания усилком.

Инструкции по настройке

Настройка усилителя производится в соответствии с рекомендациями, изложенными в инструкции по эксплуатации. Для регулировки параметров применяются кнопки и поворотные переключатели, закрытые защитной панелью. Вращающиеся корректоры утоплены в корпус, что снижает вероятность случайного изменения положения. Для вращения элемента рекомендуется использовать отвертку с плоским жалом.

После завершения подключения четырехканального усилителя и проверки работы электрических цепей необходимо настроить акустику по методике:

1. Повернуть регулятор, обозначенный как Gain или Level, до минимального положения.
2. При использовании стандартных дверных громкоговорителей требуется повернуть регулятор фильтра HP до максимальной позиции (обозначается на корпусе как Full). Если в автомобиле смонтирована малогабаритная акустика диаметром до 100 мм (в панели приборов или фронтальных стойках), то необходимо установить корректор в положение, соответствующее 120 Гц.
3. Отключить функцию усиления низких частот и выключить графический эквалайзер.
4. Если подключение 4х канального усилителя выполнялось с разделением по каналам, то необходимо активировать фильтры HP и LP (для высокочастотных динамиков и громкоговорителей среднего диапазона соответственно). Регуляторы выставляются в позицию, соответствующую 4 кГц.
5. В конструкции усилительного блока имеется переключатель HiLow Level, положение которого зависит от типа подсоединения оборудования к головному устройству. При подаче сигнала через акустические шнуры выставляется положение Hi. Если подсоединить оборудование к линейным выходам магнитолы, то переключатель переводится в позицию Low.
6. Включить головное устройство, в котором находится лазерный диск с музыкальными композициями, допускается установить сменный накопитель с записями в формате МР3 (с высоким битрейтом). Проверить положение селектора тонкомпенсации (должен быть выключен), а затем плавно выкрутить регулятор громкости до появления хрипов в звуковой картине. Аккуратно повернуть корректор назад, определяя границу появления помех.
7. Затем пользователь настраивает положение регулятора Gain или Level, корректировка выполняется по аналогии с регулировкой громкости звучания.
8. Определить громкость трансляции для тыловых каналов, сопоставляя настройки с параметрами фронтальной акустики. Если владелец автомобиля испытывает трудности с регулировкой акустического оборудования, то рекомендуется обращение в специализированный сервисный центр.

Настройка производится по аналогии с регулировкой системы со стандартной акустикой. Для обеспечения улучшенной звуковой картины рекомендуется разгрузить громкоговорители от трансляции низких частот. Мероприятие позволяет снизить ход диффузора и улучшает воспроизведение средних частот. Для регулировки применяется корректор HPF, положение потенциометра определяется пользователем на слух. Часть автовладельцев не включают корректировку HPF из-за искажения звуковой картины.

Применение усиления низких частот для сабвуфера не рекомендуется, поскольку затрагивает полосу выше 40 Гц. При использовании низкочастотного динамика с фазоинвертором включается фильтр сабсоник, который настраивается на частоту на 2-5 Гц ниже значения фазоинвертора (указывается на оборудовании).

Как подключить саб к 4 канальному усилителю

Подключение сабвуфера к 4 канальному усилителю обеспечит отличное качество звука в автомобиле. Отдельные тракты усиления низкой частоты позволяют подстыковать к четырёхканальному аппарату фронтальную и тыловую акустику, и сабвуфер.

Подключение саба к четырёхканальному усилителю может быть выполнено в двух вариантах. В первом случае соединение акустических систем выглядит следующим образом:

• Первый канал – фронтальные колонки
• Второй канал – тыловые колонки
• Третий и четвёртый – сабвуфер по мостовой схеме

Второй вариант подразумевает, что четырёхканальный блок будет использоваться только для сабвуфера. В этом случае подключаются две низкочастотные акустические системы. Одна в первый и третий канал, а вторая в третий и четвёртый.Подключение сабвуфера мостом к 4 канальному усилителю считается самым удобным вариантом.Такая конфигурация означает, что низкочастотная звуковая система подключается между плюсом одного канала и минусом второго так, как это показано на рисунке.

Мостовое подключение 4 канального усилителя к сабвуферу следует осуществлять очень внимательно. В инструкции к усилителю указывается минимально допустимое сопротивление громкоговорителей, которые можно задействовать на один канал или на два канала в мостовом включении

Подключение саба к 4 канальному усилителю может иметь ограничения, так как некоторые модели допускают подключение колонки с сопротивлением не менее 4 Ом.При подключении четырёхканального усилителя к сабвуферу важно не перепутать полярность и выполнить подсоединение так, как показано на схеме

Перед установкой соединительного кабеля на клемму под винт, его нужно тщательно зачистить, чтобы удалить с поверхности меди окисную плёнку. Винт нужно вывернуть, на конце кабеля сделать медную петлю и затянуть её под шайбу. Если зажать только конец кабеля, то от вибрации резьба может ослабнуть и провод выйдет из под шайбы.
