Преимущества двигателя 3S-FSE – в чем плюсы?

Замена ГРМ производится 1 раз в 90-100 тысяч км пробега. Это стандартный вариант, здесь стоит практичный и простой ремень, нет никаких проблем, характерных для цепи. Метки выставляются по мануалу, ничего выдумывать не нужно. Катушка зажигания взята с донора FE, она простая и работает долго без особых проблем.

В распоряжении данного силового агрегата находится несколько важных систем:

  • хороший генератор и в общем неплохое навесное оборудование, которое не вызывает проблем в эксплуатации;
  • пригодная к обслуживанию система ГРМ – достаточно взвести натяжной ролик, чтобы еще больше продлить работу ремня;
  • простая конструкция – на станции могут проверить двигатель вручную или считать коды ошибок с компьютерной системы диагностики;
  • надежная поршневая группа, которая известна отсутствием проблем даже при больших нагрузках;
  • удачно подобранные характеристики АКБ, достаточно следовать заводским рекомендациям производителя.

То есть, мотор нельзя назвать некачественным и ненадежным, если учитывать его преимущества. В процессе эксплуатации также водители отмечают низкий расход топлива, если не давить на гашетку слишком сильно. Радует и местоположение основных сервисных узлов. До них довольно просто добраться, что несколько снижает стоимость и срок обслуживания во время регулярных ТО. Но ремонтировать в гараже собственными силами будет непросто.

Детонация ДВС

Не корректный процесс воспламенения в силовом агрегате 3S-FE возникает из-за нарушения нормального цикла сгорания топливной смеси в цилиндрах. Подаваемое в камеру сгорания топливо, сгорает слишком быстро, что способствует формированию большого количества энергии. Она приводит к образованию ударной силы, которая препятствует нормальному движению поршня.

Читать дальше: Страховка после покупки авто

Детонация происходит при воспламенении топливной смеси в тот момент, когда поршень еще не отработал цикл сжатия. Время нормального воспламенения топливовоздушной смеси должно совпадать с моментом подхода поршня к верхней мертвой точке. При этом распространение образовавшегося пламени в цилиндре должно осуществляться со скоростью 30 м/с. Процесс детонации в моторе 3S-FE сопровождается увеличением указанного показателя до 2000 м/с.

Из-за чего может детонировать двигатель

Выделяются две основные причины возникновения детонации моторов 3S-FE:

  • не соблюдение рабочих режимов эксплуатации силового агрегата;
  • применение бензина низкого качества.

Нарушение эксплуатации двигателя, чаще всего, проявляется при его работе под нагрузкой. В этом случае, требуется правильно совмещать обороты коленчатого вала с соответствующей передачей. В противном случае, работа мотора будет сопровождаться проявлением звонких металлических стуков. Ещё одним фактором, способствующим образованию детонирования, является раннее зажигание. Данный фактор сопровождается воспламенением топлива до момента возврата поршня в верхнюю мертвую точку. Это приводит к образованию противодействующей силы относительно движения поршня.

Сильное влияние на формирование детонации оказывает состояние камеры сгорания. Наличие сильного нагара приводит к сокращению объема, что увеличивает степени сжатия, а также повышению температуры внутри цилиндра. При эксплуатации мотора 3S-FE со свечами зажигания с не подходящим калильным числом, также может проявиться неверное воспламенение.

Контроль над соотношением подаваемой топливовоздушной смеси ведется электронным блоком управления. Заводские настройки позволяют топливу сгорать за установленный промежуток времени. При внесении изменений в ЭБУ, посредством применения новой прошивки, со временем может возникнуть детонация двигателя.

От используемого бензина, также зависит вероятность не правильного воспламенения в моторе 3S-FE. В первую очередь, она может проявиться из-за несоблюдения октанового числа, прописанного заводом изготовителем. Но наблюдаются ситуации, когда владельцы выполняют требования по используемому бензину, а проблема все равно возникает. В этом случае, причиной является низкое качество топлива.

Последствия детонации

Процесс не верного воспламенения приводит к негативным последствиям для двигателя, которые могут сопровождаться его полным выходом из строя или существенным уменьшением ресурса. Среди них:

  • значительно теряется мощность;
  • увеличивается расход топлива;
  • уменьшается ресурс кривошипно-шатунного механизма и цилиндропоршневой группы;
  • увеличивается температура.

Ударная волна, возникающая в результате несвоевременного сгорания смеси, приводит к нарушению масляной пленки внутри цилиндров. Это сопровождается увеличением трения между поршнем и цилиндром, что влечет за собой нарушение температурного режима двигателя. В результате постоянного перегрева, общего или локального, может произойти прогорание прокладки головки блока или расплавление поршня.

Принцип работы ДД

Главной конструктивной частью датчика детонации является дискообразный пьезоэлемент. Он предназначен для преобразования механической энергии в электрическую, при проявлении установленной частоты колебаний. В тех случаях, когда в результате детонации возрастет частота колебаний силового агрегата, и она сравняется с уставкой пьезоэлемента, он начнет обтекаться током. Это будет зафиксировано электронным блоком управления. Датчик напрямую вкручивается в мотор 3S-FE, имея соединение с ЭБУ одним проводом.

В каких авто эксплуатируется?

По умолчанию мотор 3S FE устанавливался на следующих моделях автомобиля Toyota:

  • Caldina – 1 и 2 поколение, кузов универсал;
  • Camry – 2 – 4 поколение, кузов седан;
  • Carina – 6 и 7 поколение, кузов седан;
  • Carina ED – 2 и 3 поколение, кузов седан;
  • Celica – 5 и 6 поколение, кузов купе;
  • Corona – 8 поколение купе, 9 поколение седан и хэтчбек, 10 поколение седан и хэтчбек;
  • Corona Exiv – 1 и 2 поколение, кузов седан;
  • Corona Premio – 1 поколение, кузов седан;
  • Curren – 1 поколение, кузов купе;
  • Gaia – 1 поколение, кузов минивэн;
  • Ipsum – 1 поколение, кузов минивэн;
  • Lite Ace Noah – 1 поколение, кузов минивэн;
  • Nadia – 1 поколение, кузов минивэн;
  • Picnic – 1 поколение, кузов минивэн;
  • RAV4 – 1 поколение, кузов открытого типа и SUV (Япония, США);
  • Town Ace Noah – 5 поколение, кузов минивэн;
  • Vista – 3 – 5 поколение, кузов седан;
  • Vista Adreo – 1 поколение, кузов универсал.

Двигатель 3SFE в Тойота РАВ-4

В минивэнах Lite Ace Noah и Town Ace Noah расположение ДВС продольное. Маховик на 10 мм больше по диаметру, расположен с противоположной от стартера стороны. При ремонте придется стачивать его своими руками и переставлять венец с маховика коробки передач.

Пошаговое описание работ

Перед тем, как непосредственно приступить к снятию привода ГРМ на 3S-FE, понадобится поставить машину в гараж таким образом, чтобы было свободное пространство возле переднего правого колеса. Далее отсоединяется минусовая клемма с аккумуляторной батареи, и автомобиль ставится на ручной тормоз. Под заднее левое колесо устанавливаются противооткатные упоры, с обеих сторон. Ручку переключения АККП требуется зафиксировать в положении «Р».

В дальнейшем потребуется ослабить гайки, удерживающие правое колесо спереди. С помощью домкрата поднимаем автомобиль с правой передней стороны, после чего окончательно снимаем соответствующее колесо. Под поддон 3S-FE понадобится установить чурку, предварительно положив толстую доску на яму. Потихоньку опуская автомобиль с домкрата, будет снижено давление на правую подушку мотора. Это обеспечивается за счет ранее установленного упора, в виде чурки. В дальнейшем приступаем к демонтажу отдельных узлов силового агрегата 3S-FE, чтобы добраться до ремня газораспределительного механизма. Рассмотрим в деталях каждый этап работ.

Снятие привода ГУРа

Процедура демонтажа ремня гидроусилителя руля осуществляется в следующей последовательности:

  1. Снимаем подушку мотора. При помощи головки на 14 и торцевого удлинителя откручиваются две гайки и три болта амортизатора опоры. После этого выкручиваются три болта, удерживающих кронштейн подушки. Он выполнен в форме уголка. Нижний болт крепления удобнее откручивать через нишу снятого колеса, предварительно приподняв машину домкратом;
  2. Необходимо ослабить крепежные болты насоса гидроусилителя руля. Один регулировочный, другой шарнирный;
  3. Насос отводится в крайнее левое положение, после чего снимается привод ГУРа.

Toyota Carina 🎌 3S-GTE 🔰(・_・。) › Бортжурнал › Замена ремня ГРМ 3S-GTE

Решил поменять ремень ГРМ, все разобрал и собственно меня смутила метка на каленовале, она не совпадала на шкиву и блоке. Выкрутил свечу первого цилиндра проверил верхнюю мертвую точку, все в порядке поршень в верху, но метка не совпадает =(Мудохался уже ближе к вечеру, опыт замены ремня был, от этого думал справится то темноты, но упершись в метку решил отложить занятие на завтра и погуглить инет, хотя есть и книга но грязными руками мусолить её не охота, а дома и в инете можно посмотреть =)Погуглил инет !в общем догадки по метке подтвердились стоит она не правильно, был некий дискомфорт при езде позвякивали пальчики изредка, собственно из-за этого и полез смотреть ремень, сомневаюсь конечно что причина меток на коленовале влияла на работу двигателя, ведь 1 цилиндр находился в ВМТ но завтра поставлю по меткам, а там будем думать !

данную запись решил на всякий случай оставить как памятку по замене ремня, установок всех меток и порядок одевания ремня, возможно кому то может пригодится хотя это больше для себя !

Замена ремней навесного оборудования 3S-GTE

Проверка ремней привода навесных агрегатов

1. Проверьте ремни привода на износ и повреждения. При обнаружении дефекта замените ремень.

Не допускается отслоение резины от корда на внутренней (со стороны гребней) и внешней поверхностях ремня, оголение или повреждение корда, отслоение гребня от резинового основания, наличие трещин, отслоение или износ на боковых поверхностях ремня и на боковых поверхностях гребней ремня. При необходимости замените ремень.

2. Проверьте и отрегулируйте натяжение ремней привода навесных агрегатов.

Приложите усилие 98 Н (10 кг) в точках, указанных на соответствующих рисунках, и измерьте прогиб ремней.

бывший в эксплуатации… 11 -12 мм Ремень привода насоса ГУР:

бывший в эксплуатации… 10-13 мм

— Термин «бывший в эксплуатации” относится к ремню, проработавшему более 5 мин,

— После установки ремня проверьте правильность его посадки на шкивах. Проверьте рукой внизу шкивов, нет ли свободной канавки на шкиве.— После установки ремня запустите двигатель и дайте ему проработать в течение 5 мин, а затем снова проверьте натяжение ремня.

3. (3S-GTE) Регулировка натяжения ремня привода генератора (при необходимости),

а) Ослабьте стопорную гайку «А», указанную на рисунке.

Подготовка к работе

Замена ремня ГРМ на двигателе 3S-FE, согласно заводским рекомендациям, должна производиться через каждые сто тысяч километров пробега. Если автомобиль эксплуатируется с постоянными нагрузками, обусловленными ездой по бездорожью или с повышенными оборотами мотора, то его ресурс ограничивается 80 тыс. км. Также рекомендуется провести внеплановую замену при попадании на привод антифриза, масла, тормозной жидкости. Предварительно требуется устранить источник протекания.

Инструменты и запчасти

Для осуществления замены ремня 3S-FE понадобится подготовить соответствующий комплект инструментов и запчастей. При этом стоимость и комплектация запчастей может изменяться, в зависимости от производителя и необходимости ремонта отдельных узлов газораспределительного механизма. Из инструментов потребуются:

  • торцевой удлинитель, вороток и трещотка с головками на 10, 12, 14, 19;
  • динамометрический ключ;
  • съемник с длиной лап не менее ста миллиметров;
  • струбцины;
  • хомуты различного диаметра, в том числе для стяжки привода ГРМ;
  • молоток;
  • комплект рожковых ключей;
  • мел или маркер для обозначения меток;
  • устройство для фиксации шкива.

Комплект запчастей подготавливается на усмотрение автолюбителя, полный список выглядит следующим образом, в скобках указан оригинальный номер детали:

  • ремень ГРМ (13568-09041);
  • обводной и ролик натяжения (13503-63011, 13505-74011);
  • помпа (16110-79026);
  • сальники: вала масляного насоса, распределительного вала и передний коленвала (15165-74020, 90311-38067, 90311-42035);
  • прокладка маслонасоса (15188-74050);
  • пружинка (90507-17003).

Артикул и расценки на хорошие аналоги фирменного ремня ГРМ 3S FE от сторонних производителей

Цена на фирменный оригинальный ремень ГРМ под брендом Toyota весьма высока. Поэтому автовладельцы вынуждены прибегать к поиску аналогов среди продукции сторонних производителей.

Часть неоригинальных ремней ГРМ обладает низким качеством, но встречаются и весьма достойные варианты по привлекательной цене. Наилучшие аналоги фирменного расходника сведены в таблицу ниже. Они имеют преимущественно положительные отзывы среди автовладельцев.

Таблица — Рекомендованные аналоги ремня ГРМ 3S FE

Бренд Артикульный номер Стоимость, рубль
Contitech CT998 800-850
SUN A513YS27MM 1000-1100
Bosch 1987949599 800-880
Bando 267S8M1304 400-510
Dayco 94167 600-670

В системе привода ГРМ часть узлов и деталей обладают схожим ресурсом со сроком службы ремня

Поэтому во время его замены рекомендуется уделить внимание и другим элементам. Для упрощения обслуживания ГРМ 3S FE масса производителей выпускает готовые специальные комплекты

В таблице ниже представлены наилучшие наборы, которые рекомендуется приобретать, если предполагается замена ремня ГРМ.

Таблица — Хорошие альтернативные варианты оригинальному комплекту для замены ремня

Бренд Каталожный номер Ориентировочные расценки, рубль
Gates K015202XS 2500-3300
SKF VKMA91003 2400-3200
INA 530026810 2600-3500
Febi 24790 2400-3100
Bosch 1987946308 2800-4000

Подготовка к работе

Замена ремня ГРМ на двигателе 3S-FE, согласно заводским рекомендациям, должна производиться через каждые сто тысяч километров пробега. Если автомобиль эксплуатируется с постоянными нагрузками, обусловленными ездой по бездорожью или с повышенными оборотами мотора, то его ресурс ограничивается 80 тыс. км. Также рекомендуется провести внеплановую замену при попадании на привод антифриза, масла, тормозной жидкости. Предварительно требуется устранить источник протекания.

Читать дальше: Гарнитура для разговора в машине

Инструменты и запчасти

Для осуществления замены ремня 3S-FE понадобится подготовить соответствующий комплект инструментов и запчастей. При этом стоимость и комплектация запчастей может изменяться, в зависимости от производителя и необходимости ремонта отдельных узлов газораспределительного механизма. Из инструментов потребуются:

  • торцевой удлинитель, вороток и трещотка с головками на 10, 12, 14, 19;
  • динамометрический ключ;
  • съемник с длиной лап не менее ста миллиметров;
  • струбцины;
  • хомуты различного диаметра, в том числе для стяжки привода ГРМ;
  • молоток;
  • комплект рожковых ключей;
  • мел или маркер для обозначения меток;
  • устройство для фиксации шкива.

Комплект запчастей подготавливается на усмотрение автолюбителя, полный список выглядит следующим образом, в скобках указан оригинальный номер детали:

  • ремень ГРМ (13568-09041);
  • обводной и ролик натяжения (13503-63011, 13505-74011);
  • помпа (16110-79026);
  • сальники: вала масляного насоса, распределительного вала и передний коленвала (15165-74020, 90311-38067, 90311-42035);
  • прокладка маслонасоса (15188-74050);
  • пружинка (90507-17003).

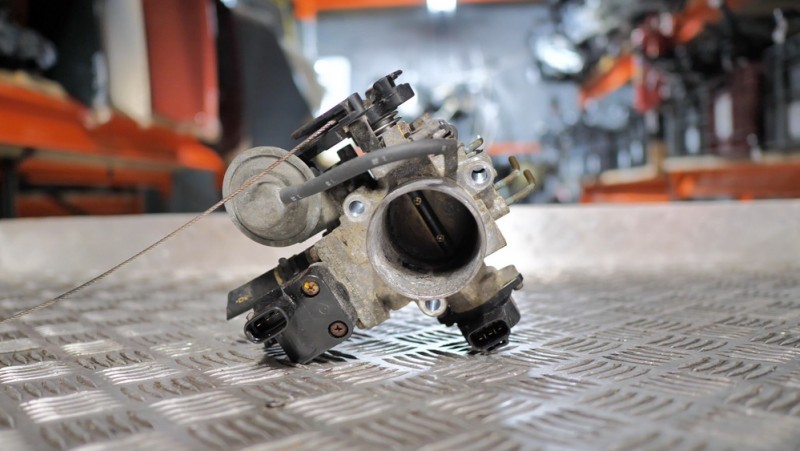

Дроссельная заслонка и клапан холостого хода

Дроссельная заслонка двигателя 3S-FE имеет тросовый привод и, на поздних версиях, датчик положения заслонки. Для работы двигателя на холостом ходу используется электронный регулятор холостого хода. Напомним, что благодаря ему при полностью закрытой механической заслонке воздух, необходимый двигателю для работы на холостом ходу, идет в обход заслонки через канал регулятора холостого хода.

Проблемы с холостым ходом на двигателе 3S-FE обычно устраняются очисткой регулятора.

Дроссельная заслонка на этом моторе загрязняется парами масла и сажей. Пары масла во впуске появляются из-за не совсем эффективного их отсеивания системой вентиляции картера. А источником сажи является система EGR. После очистки дроссельной заслонки отклики двигателя становятся заметно живее.

Выбрать и купить дроссельную заслонку для двигателя Toyota, вы можете в нашем каталоге контрактных запчастей.

Подготовка к работе

Замена ремня ГРМ на двигателе 3S-FE, согласно заводским рекомендациям, должна производиться через каждые сто тысяч километров пробега. Если автомобиль эксплуатируется с постоянными нагрузками, обусловленными ездой по бездорожью или с повышенными оборотами мотора, то его ресурс ограничивается 80 тыс. км. Также рекомендуется провести внеплановую замену при попадании на привод антифриза, масла, тормозной жидкости. Предварительно требуется устранить источник протекания.

Инструменты и запчасти

Для осуществления замены ремня 3S-FE понадобится подготовить соответствующий комплект инструментов и запчастей. При этом стоимость и комплектация запчастей может изменяться, в зависимости от производителя и необходимости ремонта отдельных узлов газораспределительного механизма. Из инструментов потребуются:

  • торцевой удлинитель, вороток и трещотка с головками на 10, 12, 14, 19;
  • динамометрический ключ;
  • съемник с длиной лап не менее ста миллиметров;
  • струбцины;
  • хомуты различного диаметра, в том числе для стяжки привода ГРМ;
  • молоток;
  • комплект рожковых ключей;
  • мел или маркер для обозначения меток;
  • устройство для фиксации шкива.

Схема замены ремня ГРМ 3S-FE

Комплект запчастей подготавливается на усмотрение автолюбителя, полный список выглядит следующим образом, в скобках указан оригинальный номер детали:

  • ремень ГРМ (13568-09041);
  • обводной и ролик натяжения (13503-63011, 13505-74011);
  • помпа (16110-79026);
  • сальники: вала масляного насоса, распределительного вала и передний коленвала (15165-74020, 90311-38067, 90311-42035);
  • прокладка маслонасоса (15188-74050);
  • пружинка (90507-17003).

Багажное отделение:

Багажное пространство Toyota Gaia. Положительно сказывается простор багажного отделения с существующим дополнительным отсеком в нише пола.Сложив задние ряды сидений без всяких проблем можно уложить вещи крупно габаритного размера,более мелкие в данный отсек.На примере доводилось укладывать такие вещи как комод вместе с детской коляской ,плазменный телевизор диагональю 127 см и немного всякой мелочи.

Хотя заметны неприятные моменты конструктивной особенности автомобиля.Это отсутствие подачи потока тёплого воздуха отопителя салона на задние ряды сидений.Визуально воздушные дефлекторы находятся на своих местах,но это пред назначено лишь для потока воздуха системы кондиционирования салона ни как не более.

При этом работает только одна печь отопителя салона,подавая из дефлекторов приборной панели прогретый воздух.При сильных заморозках отопителя хватает достаточно чтобы отопить переднее пространство,это лобовое стекло с боковыми стёклами.Давая достаточного свободного обзора для безопасного передвижения в зимний период.

Список моделей авто в которых устанавливался

Двигатель Тойота 3S-FE производился в Японии на заводе Kamigo Plant, а также в США на заводе Тoyota Motor Manufacturing, Kentucky, Inc. в Джорджтауне с 1986 по 2003 год. 3S-FE устанавливался на японские авто класса D, E, а также ставился на минивэны и паркетники с передним и полным приводом. Всего было выпущено более миллиона машин для японского, европейского и американского рынков.

Моторы 3S-FSE,выпущенные после 1996, года устанавливались на немногочисленные Corona Premio ST210, а также Vista V50 и Nadia SXN10.

Модель Тойота Привод Годы выпуска
Avensis ST220 2WD 1997 — 2003
Caldina ST190, ST210 2/4WD 1992 — 2002
Camry V20, V30, V40 2/4WD 1986 — 1998
Carina ST170, ST190, ST215 2/4WD 1987 — 2001
Carina ED ST200 4WD 1993 — 1998
Celica ST160, ST180, ST200 2/4WD 1986 — 1996
Corona ST170, ST190, ST210 2/4WD 1987 — 2001
Corona Exiv ST200 2WD 1989 — 1998
Curren ST200 2WD 1994 — 1999
Ipsum/Picnic SXM10 2/4WD 1996 — 2001
Gaia SXM10 2/4WD 1998 — 2002
Nadia SXM10 2/4WD 1998 — 2002
Rav4 SXA10 2/4WD 1996 — 2000
Vista V55, Ardeo 4WD 1998 — 2002

Похожая статья Технические характеристики 4216 двигателя УМЗ

Признаки необходимости замены

Владелец транспортного средства может определить что пришло время менять обозначенное резинотехническое изделие по конкретным признакам.

Признаки необходимости замены ремня ГРМ на Тойота Таун Эйс Ноах:

  • Срок использования обозначенной детали машины. По большей части период эксплуатации ремня газораспределительного механизма водитель определяет по пробегу авто. После того как транспортное средство достигнет определенного пробега, деталь необходимо заменить. Прописывается пробег в руководство по использованию машины. Однако еще важен и возраст изделия. Среднее значение эксплуатации ремня ГРМ составляет пять лет. По происшествию обозначенного срока он становится менее эластичным и обрывается. Зависит представленный фактор только от времени;
  • Двигатель машины тяжело заводится, а также он становится менее мощным. Плохо установленный или сильно изношенный ремень газораспределительного механизма может слететь с одного или нескольких зубцов. В итоге система зажигания будет неоптимально функционировать. Это может привести к дорогостоящему ремонту;
  • Глушитель дымит. Причиной обозначенной неисправности не является только обрыв ремня ГРМ. Однако если из выхлопной трубы выходит дым, следует проверить его состояние;
  • Моторный узел издает различные звуки. Если вышеуказанная деталь авто изношена, то она может начать трескаться. В результате этого водитель может слышать разные звуки, которые доносятся от мотора. Как и в вышепредставленной ситуации, данная поломка не означает что именно ремень ГРМ порвался. Однако рекомендуется проверить его состояние;
  • Из кожухов привода течет масло или охлаждающая жидкость;
  • На резинотехническом элементе появились трещины и потертости;
  • Холостая работа стартера и нефункционирование мотора.

Замена ремня ГРМ Тойота Двигатель 3S-GE, Метки ГРМ

Ремень привода ГРМ 3S-GE. 1 — стойка бачка рабочей жидкости гидроусилителя рулевого управления, 2 — амортизатор правой опоры двигателя, 3 — кронштейн правой опоры двигателя, 4 — крышка №2 ремня привода ГРМ, 5 — прокладка, 6 — крышка №1 ремня привода ГРМ, 7 — шкив коленчатого вала, 8 — ремень привода насоса гидроусилителя рулевого управления, 9 — ремень привода генератора, 10 — направляющая ремня привода ГРМ, 11 — ремень привода ГРМ, 12 — высоковольтные провода, 13 — жгут проводки, 14 — провод массы, 15 — правая часть защиты двигателя, 16 — свечи зажигания.

Снятие Ремень привода ГРМ 3S-GE

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите правую часть защиты двигателя.

3. Снимите ремень привода генератора.

4. Снимите ремень привода насоса гидроусилителя рулевого управления

5. Снимите амортизатор правой опоры двигателя,

а) Отверните гайку крепления.

б) Поддомкратьте двигатель за масляный поддон.

в) Отверните 4 болта и 2 гайки и отсоедините амортизатор правой опоры и стойку бачка рабочей жидкости гидроусилителя рулевого управления.

6. Снимите кронштейн правой опоры двигателя, отвернув 3 болта крепления.

7. Снимите крышку №2 ремня привода ГРМ.

а) Отсоедините проводку от кронштейна генератора.

б) Снимите крышку №2 ремня привода ГРМ.

8. Установите поршень цилиндра №1 в ВМТ конца такта сжатия, совместив метки, как показано на рисунке.

9. Снимите шкив коленчатого вала,

а) Отверните болт шкива коленчатого вала.

б) Снимите шкив коленчатого вала.

10. Снимите крышку №1 ремня привода ГРМ, отвернув 6 болтов крепления

11. Снимите направляющую ремня привода ГРМ.

12. Снимите ремень привода ГРМ. Примечание: если предполагается снимаемый ремень использовать повторно, нанесите стрелку направления движения ремня в сторону вращения коленчатого вала, а также метки на шкивы и ремень.

а) Моментом 70 Н-м отведите натяжитель ремня привода ГРМ максимально влево и зафиксируйте его в этом положении ключом на 3 мм.

б) Снимите ремень привода ГРМ.

13. Отсоедините высоковольтные провода и выверните свечи зажигания.

Установка Ремня ГРМ 3S-GE

2. Установите направляющую ремня привода ГРМ.

3. Установите крышку №1 ремня привода ГРМ.

Момент затяжки. 9 Н м

4. Установите шкив коленчатого вала и затяните болт крепления.

Момент затяжки. 110 Н-м

5. Проверьте совмещение меток — метки «0°» на крышке №1 ремня привода ГРМ с меткой на шкиве коленчатого вала, меток на шкивах распределительных валов с метками на крышке №4 ремня привода ГРМ.

6. Извлеките фиксирующий ключ из натяжителя ремня привода ГРМ и отведите натяжитель на прежнее место.

7. Проверните коленчатый вал на два оборота и вновь проверьте совмещение меток.

8. Заверните свечи зажигания

9. Установите крышку №2 ремня привода ГРМ и подсоедините проводку к кронштейну генератора.

Момент затяжки. 9 Н-м

10. Установите кронштейн правой опоры.

Момент затяжки. 52 Н м

11. Поддомкратьте двигатель и установите амортизатор правой опоры и стойку бачка рабочей жидкости гидроусилителя рулевого управления. Момент затяжки:

12. Уберите домкрат и затяните крепления.

13. Установите ремень привода насоса гидроусилителя рулевого управления.

14. Установите ремень привода генератора.

15. Установите правую часть защиты двигателя.

16. Подсоедините провод к отрицательной клемме аккумуляторной батареи.

Источник

Замена ремня ГРМ на двигателе Toyota 3S-GE — Энциклопедия японских машин

Основные этапы и рекомендации

Автомобиль: Toyota Caldina, fulltime 4WD. Год выпуска: 1995 год. Пробег: 97300 км.

Двигатели 3S-GE на автомобилях Toyota, несколько различаются в зависимости от года выпуска. Двигатель, который мне выпало «препарировать» в этот раз аналогичен моторам на Toyota MR-2. На авто надо поменять ремень ГРМ и водяную помпу. Вот давайте и посмотрим, как это сделать.

По-хорошему, надо сначала помыть двигатель, а потом приступать к замене ремня ГРМ, да и любого другого агрегата.

Ну вот, мы его помыли. Предыдущие вариации 3S-GE тоже были такими же «тесными», приткнуться некуда.

До начала работы и раскручивания любых гаек на двигателе надо снять отрицательную клемму с аккумулятора. Затем подождать пока двигатель в достаточной степени охладится. Далее надо отсоединить расширительный бачок радиатора, емкость с моющей жидкостью для стеклоомывателей; отсоединяем генератор.

Для снятия чехла ремня ГРМ придется потрудиться, поскольку мало места для маневра. В прежних версиях этого двигателя было больше места, чтобы снять крепления. В нашем случае большой инструмент не поможет, придется крутиться.

Теперь раскручиваем ведущий шкив. Делается это вот таким образом с помощью простого съемника.

На снимке видна левая часть двигателя с еще не снятым ремнем ГРМ. Проблема данного типа двигателей в том, что ремень «цепляет» разом довольно много агрегатов, что требует серьезного натяжения, а это ,в свою очередь, приводит к более быстрому по сравнению с другими типами двигателя износу ремня ГРМ. На двигателе 3S-GE применяется автоматическое натяжение ремня ГРМ

При замене ремня важно помнить, что новый должен соответствовать техническим характеристикам. То есть, цифры на обратной стороне ремня (на упаковке их зачастую нет), обозначающие количество зубцов и длину должны совпадать у нового и заменяемого ремня ГРМ

Устройство автоматического натяжения ремня ГРМ и подшипник выглядят, как показано на снимке. В сердцевину натяжного ролика вставлен сальник и влита жидкость, это облегчает работу подшипника.

Вот эта металлическая штука в самой середине – шток натяжного ролика. Внимательно осмотрите, нет ли на ней следов смазки или масла. Шток вставляется в паз с помощью пресса и фиксируется шплинтом через отверстие в корпусе натяжителя для удобства при дальнейшем монтаже. Шток натяжного ролика играет важную роль во всем механизме.

Ставим натяжной ролик на место. На снимке – гладкий валик из полированного металла. После того как поставили натяжной ролик на место, приступаем к снятию водяной помпы. Она заменяется вместе с ремнем ГРМ. В нашем случае это необходимо сделать, поскольку уже подошел срок ее замены.

Для того чтобы снять помпу придется открутить болты компрессора кондиционера, отсоединить крышку.

Поставьте ремень ГРМ таким образом, чтобы совместить, как показано на рисунке, метку на ремне и ведущий шкив. Наличие метки на ремне зависит от производителя.

При натяжении ремня следите за тем, чтобы не повредить его, не создать перегибов и не сбить зубцы из пазов.

Аккуратно ставим на место (привинчиваем) чехол ремня ГРМ.

Вот и все. Думаю, что разъяснений по основным этапам замены ремня ГРМ будет достаточно, чтобы все сделать самостоятельно. Поскольку я сам еще осматривал динамо и другие узлы двигателя, на все ушло около 3 часов.

Перепечатка разрешается только с разрешения автора и при условии размещения ссылки на источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
