Как заменить лампы ближнего/дальнего света лада гранта, пошаговая инструкция

Замена ламп Лада Гранта (ВАЗ 2190), 2011

Информация актуальна для моделей Лада Гранта (ВАЗ 2190) 2011, 2012, 2013, 2014, 2020, 2020, 2020, 2020 года выпуска.

Лампы, применяемые на автомобиле
Наименование	Тип
Блок-фара:
дальнего/ближнего света	h5
дневного ходового огня и габаритного света	W21/5W
переднего указателя поворота	PY21W
габаритного света	W5W
Лампа бокового указателя поворота	W5W
Задний фонарь:
указателя поворота	PY21W
сигнала торможения и габаритного света	P21/5W
противотуманного света	P21W
света заднего хода	P21W
Лампа фонаря освещения номерного знака	W5W
Лампа фонаря освещения багажника	C5W
Лампа подсветки блока управления системой отопления и вентиляции, прикуривателя	W1.2W

Замена ламп в блок-фаре. Замену ламп показываем на левой блок-фаре. В правой блок-фаре лампы меняем аналогично. Для наглядности работу показываем на снятой блок-фаре.

Для замены лампы дальнего/ближнего света…

…нажимаем на фиксатор…

…и снимаем крышку с корпуса блок- фары.

Отсоединяем колодку жгута проводов от выводов лампы.

Снимаем резиновый чехол.

Нажав на концы пружинного фиксатора, выводим их из зацепления с крючками отражателя…

…и отводим фиксатор от лампы.

Вынимаем лампу из корпуса фары. Устанавливаем новую лампу Н4 в обратной последовательности. Для замены лампы указателя поворота, нажав на патрон и повернув его против часовой стрелки (в правой блок-фаре — по часовой стрелке)… …вынимаем патрон с лампой из корпуса блок-фары. Нажав на лампу, поворачиваем ее до упора против часовой стрелки… …и вынимаем лампу из патрона. Новую лампу PY21W устанавливаем в обратной последовательности.

Снятие бокового указателя поворота, замена лампы. Снимаем боковой указатель поворота для замены лампы, самого указателя поворота или при снятии переднего крыла. Сдвинув в сторону передней части автомобиля боковой указатель поворота… …вынимаем указатель из отверстия в переднем крыле. Повернув патрон с лампой против часовой стрелки, вынимаем его из корпуса указателя. Вынимаем лампу и заменяем ее новой W5W.

Замена ламп в заднем фонаре. Работа показана на правом фонаре. В левом фонаре лампы меняем аналогично. Внутри багажника… …отгибаем клапан обивки багажника. Повернув патрон лампы сигнала торможения и габаритного света против часовой стрелки… …вынимаем патрон с лампой из корпуса фонаря. Нажав на лампу, поворачиваем ее до упора против часовой стрелки… и вынимаем лампу из патрона. Комбинированная лампа сигнала торможения и габаритного света имеет два выступа, расположенных на разных уровнях.

carpod.ru

О лампах с повышенным визуальным комфортом

В Лада Гранта стандартные устройства являются галогенными, но при этом имеют довольно приятный световой спектр.

Во время дождя значительно сокращается видимость из-за того, что белый свет дает сильные блики от любых мокрых поверхностей по сравнению с привычным многим желтым оттенком.

При производстве Лада Гранта может использоваться два варианта таких фар. Первый полностью соответствует рекомендациям, указанным в действующем законодательстве, регулирующем безопасность езды, включая параметры светотеневой границы, мощности, геометрии излучения и остальные характеристики. Второй более долговечен, но мощность его меньше.

Как поменять лампы

Чтобы самостоятельно заменить сгоревшую деталь в фаре, не нужно сложных инструментов. Перед началом работ следует тщательно протереть фары, отключить аккумулятор и приготовить новые запчасти.

При установке новой лампы требуется соблюдать осторожность и не допускать прикосновений к стеклянной колбе. Загрязненная деталь перегревается и перегорает раньше завяленного срока службы

Для защиты лучше всего использовать тканевые перчатки.

Замена детали Гранты в модуле основного освещения

Чтобы поменять запчасть, нужно выбрать безветренную сухую погоду или воспользоваться гаражом.

Замена лампы ближнего света на Гранте:

1. Открыть капот.
2. Снять клемму аккумулятора.
3. Отключить фишку питания.
4. Аккуратно демонтировать колпачок с корпуса, потянув за три специальных отлива.
5. Отогнуть две пружинки, закрепляющие юбку.
6. Вынуть сгоревшую деталь.
7. Установить новую, не касаясь колбой рук или деталей Гранты.
8. Подключить разъем и установить заглушку на место.

При замене водители часто торопятся и забывают застегнуть фиксаторы в патроне. В этом случае лампа будет болтаться на неровностях и быстро перегорит.

Демонтаж детали выполняется также из подкапотного пространства. Замена ламп ДХО Лада Гранта пошагово:

1. Отключить клемму аккумулятора.
2. Найти разъем, расположенный напротив блока ДХО.
3. Повернуть фишку против часовой стрелки на 90°.
4. Потянуть на себя и снять лампу.
5. Установить новую деталь в контактное место и вкрутить фишку на место.

Обычные лампочки не боятся прикосновений пальцев, поэтому использование перчаток не обязательно. Дневные ходовые огни включаются автоматически при повороте ключа зажигания и притухают при включении основного света Гранты.

Водители часто устанавливают светодиодные ДХО на Гранту. В таком случае повышается яркость и автомобиль легче заметить на дороге в солнечную погоду

При монтаже диода важно соблюдать полярность и подобрать подходящий размер детали

Противотуманные фонари

Для замены лампочек в противотуманках своими руками существует несколько способов:

• демонтаж бампера;
• отгибание уголка для доступа к фонарю;
• откручивание подкрылка.

Установка противотуманок на Лада Гранта подразумевает снятие бампера и вырезание дополнительных отверстий. Однако для получения доступа к лампам можно обойтись отгибанием подкрылка.

Защитный подкрылок в передней части закреплен четырьмя винтами, которые откручиваются с помощью фигурной отвертки. Для облегчения доступа колесо выворачивается в сторону двигателя или снимается. Если лампы давно не меняли, то болты могут закиснуть и открутятся с большим усилием.

В ПТФ Гранты применяются детали с обозначением H11 55Вт, 12В. Для демонтажа следует:

1. Открутить болты локера и аккуратно отогнуть его.
2. Просунуть руку в отверстие, отключить разъем.
3. Повернуть деталь против часовой стрелки и потянуть на себя.
4. Установить новый расходник.
5. Подключить разъем.

Оптика Гранты, работающая в штатном режиме, отлично освещает дорогу и соответствует всем заявленным характеристикам. После самостоятельной замены деталей следует проверить угол наклона пучка, чтобы не ослеплять встречных водителей.

Видео «Как обеспечить яркое освещение ДХО в Гранте без доработок?»

На видео ниже представлены рекомендации касательно обеспечения наиболее яркого освещения дневных ходовых огней в автомобиле Лада Гранта (автор ролика — канал TheLadaGranta).

• 11 января 2016 11:30:17
• Отзывов:
• Просмотров: 20566

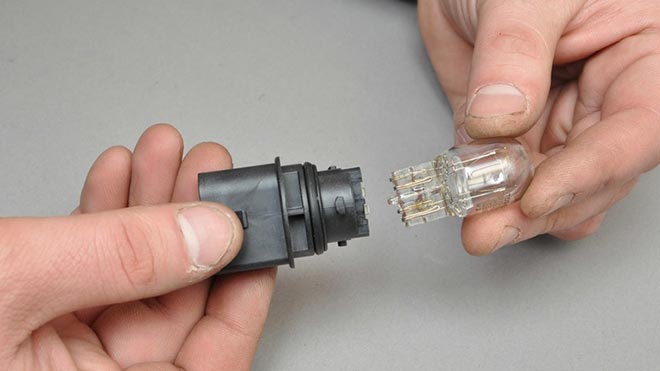

Лампа дневных ходовых огней на Лада Гранта совмещена с габаритами. Цоколь стандартный 4 пиновый w21/5w. 21 Вт – ходовые огни, 5Вт – габариты. Вроде установи светодиодную лампу такого типоразмера и все. А вот и нет..

АвтоВАЗ любит придумывать самые лучшие схемы и нестандартные решения. Вот в этот раз тоже самое. Распиновка на стандартном цоколе – совершенно нестандартная. Поэтому если установить обыкновенную светодиодную led лампу, то возможны следующие варианты: либо не будет работать ходовой огонь (или габариты), либо начнет дымиться..

Вариантов решения этой задачи несколько.

Вариант 3. Самый варварский. Высверлить полностью цоколь из штатного разъема Гранты. Вклеить туда лампочку намертво и провода уже или припаять так как нужно, или купить дополнительный разъем и на него припаять.

Самый правильный Вариант – использование специальных Неполярных светодиодных Led ламп. Это означает, что каким бы образом не подавали «+» и «-«, электроника внутри лампы сама определит, каким образом подавать питание на чипы.

Оцените! Световой поток – 720 Lm (галогеновая лампа ближнего света дает поток 1200 Lm) Чипы – американского производства CREE, 6 шт Мульти напряжение от 12 до 24 В Неполярные Заявленный срок службы более 30000 часов.

На фото указан предохранитель дневных ходовых огней на автомобиле Лада Гранта. При экспериментах и подборе светодиодных ламп – он часто сгорает.

Для сравнения. В одной фаре автомобиля Лада Гранта установлена светодиодный ДХО, в другой – стандартная лампа.

А теперь как смотрится в темноте. Разница очевидна!

Светодиодный ходовой огонь и включенный ближний свет. Ну в общем, ближний – дальний свет тоже нужно менять на светодиодные лампы. Например, на такие – LED CARS H4 HI/LO 3600 LM

Лампа ходовых огней появилась в арсенале современных автомобилей сравнительно недавно. В техническом руководстве отечественной модели Лада Гранта четко обозначено, что роль дневных ходовых огней (ДХО) возложена на габаритную оптику, конструкция которой является двух-нитевой. Во время включения зажигания сначала загорается нить, отвечающая за работу ДХО, а с активацией фар происходит одновременное включение габаритного освещения. Мощность первой из обозначенных нитей составляет 21 Вт, а второй – 5 Вт.

Для ходового освещения производитель применяет обыкновенные лампы ДХО. Самым неоспоримым преимуществом таких приборов является их низкая стоимость, а вот «минусов» более, чем достаточно. Об этом свидетельствуют рекламации покупателей, где отражено недовольство тусклым световым пучком желтоватого оттенка и низким показателем ресурса осветительного устройства. Многих владельцев машины интересует вопрос: как поменять лампочку ходовых огней.

Такая расстановка фактов заставляет владельцев Лада Гранта «бросаться» на поиски аналогов ДХО и заменять при первой возникшей возможности. В роли таковых приборов подойдут светодиодные лампы ДХО без цоколей или обычные устройства, но с повышенной светоотдачей и более приятным цветовым спектром излучения. В ассортименте любого специализированного магазина таких ламп предостаточно. Если владельцу по душе светодиодная техника, то специалисты советуют брать к учету параметр их яркости. Что делать, когда необходима замена лампы ходовых огней.

Какие детали выбрать

Гранта, лампы которой легко найти в любом магазине автозапчастей, оснащена современной оптикой, освещающей дорожное полотно в соответствии со всеми требованиями ГОСТа.

При выборе ламп важно соблюдать параметры:

Применяемые лампы на Гранте:

• ближний/дальний свет – H4 55/60Вт 12В;
• блок указателей поворотов – PY21W 12В/21Вт;
• ходовой огонь/габарит – P21 5/21Вт 12В.

Особенность формата H4 – совмещенная колба для ближнего и дальнего освещения. За каждый тип света отвечает своя нить. В случае перегорания одной из них вторая продолжает работу.

С завода в Гранте стоят осветительные элементы от компании Philips или Osram в зависимости от партии.

В качестве замены подойдут следующие варианты:

Дорого стоят японские Koito и корейские MTF, поэтому владельцы редко выбирают их на замену оригинальным.

Philips X-treme Vision

По результатам тестов от независимых экспертов эти расходники обладают одним из лучших показателей яркости и освещения в темноте.

Производитель указывает следующие особенности:

• температура света соответствует 3500К;
• увеличение осветительной зоны Гранты до 45 метров в сравнении со штатными лампами;
• срок эксплуатации до 450 часов.

Упаковка с двумя деталями в комплекте производится в Польше. При монтаже автолюбители отмечают существенное улучшение ближнего света и достаточную яркость в дождливую погоду. К минусам относится короткий срок службы. В среднем такие детали работают в Гранте от 1 до 2 лет.

Philips LongLife EcoVision

Лампы поставляются с заводов Польши и Германии. Отличительная черта – увеличенный срок службы до 1500 часов, что приравнивается к 4-5 годам эксплуатации или 100 000 км пробега.

Характеристики для ближнего и дальнего света:

• кварцевая колба с повышенными показателями прочности;
• нить, стойкая к ударам и вибрациям;
• мощный световой поток благодаря увеличенному давлению газа в колбе.

Bosch Pure Light

Приобрести такие лампы для Гранты можно в упаковке по одной штуке. Это удобно для владельцев, у которых перегорела одна лампа и они не хотят платить за обе.

• производитель обещает прибавку светового пятна до 90 %;
• деталь поставляется с серебряным напылением патрона и голубой колбой для обеспечения белого света.

Лампы показывают себя в оптике Гранты с положительной стороны и служат около 2-3 лет. Водители часто выбирают Bosch за приемлемую стоимость и хорошее качество изготовления. Страна производства: Германия, Польша.

Osram Original Line

Стоимость детали сравнима с ценами на лампы от Bosch. Производитель обещает автовладельцам следующие особенности:

• улучшение длины светового пучка, повышение видимости на обочине;
• давление в колбе обеспечивает прирост мощности до 130 %.

Поставки ламп осуществляется поштучно. Завод по производству расположен в Германии. Деталь обладает хорошим периодом службы в 500 часов и стоит недорого. Эти лампы устанавливаются с завода на многие марки автомобилей.

Лампы ближнего света на Ладе Гранта – какие выбрать пошаговая инструкция замены

Хорошая видимость на дороге, особенно в темное время — залог безопасности. Правильно установленная система освещения крайне важна для автомобиля, всегда актуален вопрос бесперебойной работы дальнего и ближнего света фар на автомобиле Лада Гранта.

В сегодняшней статье мы с вами поговорим о неисправностях и причинах выхода из строя (перегорания) ламп ближнего света на автомобилях Лада Гранта, рассмотрим на что обратить внимание при выборе, а так же, я расскажу вам по пошаговой замене этого несомненно важного элемента автомобиля

Основные причины перегорания ЛБС на Гранте

Чаще всего владельцы Гранты жалуются на достаточно частый выход из строя ламп ближнего света. Действительно, имен они чаще всего требуют замены, что вполне объяснимо: ведь и работают они почти постоянно.

Если раньше владельцы автомобилей включали свет в темное время суток и при ненастной погоде, то сейчас по правилам он должен гореть всегда во время движения. Лампы же не вечны, а если на смену довольно неплохим штатным лампочкам OSRAM куплен более дешевый аналог, проблема может превратиться в регулярную.

Светодиодные лампы на Lada Granta SMD 2835

Вторая распространенная причина перегорания ламп в передних и задних блок-фарах – попадание внутрь влаги. Виной тому становятся обычно потрескавшиеся или плохо прилегающие резиновые уплотнители, расположенные между корпусом фары и стеклом. На наличие проблемы указывает периодическое запотевание фары изнутри.

Галогеновые лампы могут не гореть из-за их неправильной установки. В ходе этой процедуры необходимо избегать касания стеклянной поверхности пальцами.

Жировые следы существенно сокращают срок службы лампочки. Кроме того, хотя и в редких случаях, лампы не горят из-за слишком высокого напряжения, выдаваемого генератором автомобиля или плохого контакта клемм.

Светодиодные галагенновые лампы на Lada Granta H4 (запрещены к использованию)

В общем, как вы смогли заметить причин, по которым перестал гореть ближний свет на Ладе Гранта, может быть более чем предостаточно. Давайте теперь разберемся в каких случаях вам потребуется замена ламп, а в каких стоит обратиться к специалисту.

Когда требуется замена

Замена ламп ближнего света на Гранте может потребоваться в случае их перегорания. Но, если такая неисправность случается очень часто, или вместе с ближнем светом, пропадает или перестает работать любая другая деталь напрямую связанная с электрикой, то в этом случая лучше обратиться к специалисту.

Процесс замены ламп ближнего света на Lada Granta

В большинстве случаев проблема кроется в проводке автомобиля или недостаточным напряжением, выдаваемым АКБ. Самостоятельно без должных навыков найти причину будет крайне сложно.

Особенности выбора ЛБС

Стандартные лампы ближнего света, которые устанавливают на Ладу Гранта 60/55 H4: где 60/55 — это мощность ближнего (55) и дальнего (60) света в ваттах H4 — тип цоколя

Поэту обратите внимание на то, что данная лампа используется как для ближнего, так и для дальнего света фар

Кроме того лампы ближнего света на Ладу Гранта отличаются по многим параметрам. Наиболее популярные из которых:

1. Philips X-treme Vision (самые яркие, дают белый свет) Особенности, заявленные производителем: яркий белый свет, увеличивают зону освещения перед автомобилем на 45 м, высококачественное кварцевое стекло. Один из высочайших показателей яркости и невероятный комфорт в тёмное время суток.
2. Philips LongLife EcoVision (недорогая, увеличенный срок службы) Особенности: кварцевое стекло высокой прочности, устойчивы к перепадам температуры и вибрации, высокое внутреннее давление — мощный свет.
3. Bosch Pure Light (увеличенный срок службы) Особенности, заявленные производителем: до 90% больше света, эксклюзивный дизайн с серебряным напылением и голубым сектором.
4. Osram Original Line (хорошая зона освещения) Особенности: качество оригинальной запасной части (OEM), улучшенная видимость до 130%.

Пошаговая инструкция по замене ламп ближнего света на Гранте

Для того, чтобы заменить лампу ближнего света на Ладе Гранта необходимо выполнить следующий порядок действий:

1. Выключите зажигание, фары и габариты.
2. Отсоедините клемму от АКБ
3. Откройте капот автомобиля.
4. Светим фонариком под верхней поперечиной с левой стороны, чтобы найти крышку фары
5. В верхней части отыскиваем язычок фиксатора, нажимаем на него и снимаем крышку
6. Снять колодку с проводами, потянув за нее с достаточным усилием
7. Снять резиновый чехол, потянув его за язычок.
8. Установка лампы производится в обратной последовательности.

Лампы повышенного визуального комфорта

Хотя штатные лампы с желтоватым тусклым оттенком в системе ходовых огней могут оставаться еще вполне исправными, многие владельцы Лады Гранта стремятся сразу выполнить их замену на галогенные с ярким белым светом. Причина этого – повышение визуального комфорта. Также отмечается, что это способно подчеркнуть экстерьер профиля авто.

Сравнение ламп ДХО – на фото представлена стандартная (установленная с завода изготовителя) и лампа повышенной комфортности

Большой популярностью среди автолюбителей пользуются галогенные лампочки следующих производителей:

1. Philips.
2. Маяк.
3. OSRAM.
4. IPF.
5. General Electric и некоторых других.

Как и прочие модификации галогеновые лампы для ДХО имеют все тот же характерный ряд недостатков. Это прежде всего повышенный нагрев и снижающийся с повышением мощности из-за этого срок годности. По этой причине при выборе подобных источников для Лада Граната следует учесть, что они могут выпускаться в двух версиях:

Light Day.

Первый вариант отвечает всем требованиям законодательства, но при этом имеет среднюю долговечность. Второй – более экономичен и, хотя светит не так ярко, зато служит дольше.

Нюансы установки светодиодных ламп ДХО

Если не нашлось бесцокольных светодиодных ламп для Лада Гранта, можно установить обыкновенные цокольные. При этом придется самостоятельно удалить цоколь с диода, а освободившиеся усики подогнать под установочные отверстия.

После окончания замены ламп не выкидывайте старые галогеновые приборы. Дело в том, что для соблюдения нормативно-технических требований к дневному свету после установки новых ламп нужно будет посетить техцентр. В противном случае очередной плановый техосмотр запретит эксплуатацию авто с такими доработанными фарами.

В продаже имеется множество светодиодных источников света различных цветов и оттенков. Но по нормам испускаемый дневными ходовыми огнями свет должен быть только белым или желтым. Все остальные цвета запрещены.

Светодиодные лампы потребляют значительно меньшее количество электроэнергии, чем стандартные лампы накаливания. Поэтому установка светодиодных огней существенно снизит нагрузку на аккумулятор. Если вы забудете выключить на ночь ходовые огни, к утру аккумулятор почти не разрядится.

Конструкцией автомобиля Лада Гранта предусмотрено реле, контролирующее исправность ДХО. Кроме того, это реле одновременно следит за функционированием инжектора и стоп-сигналов. Учитывая, что светодиодные лампы потребляют меньше энергии, реле контроля может давать ошибочные показания, сигнализируя о том, что ходовые огни неисправны. То есть лампа ДХО на приборной панели будет часто включаться, а бортовая диагностическая система постоянно пищать.

Нюансы установки светодиодных ламп ДХО

Если не нашлось бесцокольных светодиодных ламп для Лада Гранта, можно установить обыкновенные цокольные. При этом придется самостоятельно удалить цоколь с диода, а освободившиеся усики подогнать под установочные отверстия.

После окончания замены ламп не выкидывайте старые галогеновые приборы. Дело в том, что для соблюдения нормативно-технических требований к дневному свету после установки новых ламп нужно будет посетить техцентр. В противном случае очередной плановый техосмотр запретит эксплуатацию авто с такими доработанными фарами.

В продаже имеется множество светодиодных источников света различных цветов и оттенков. Но по нормам испускаемый дневными ходовыми огнями свет должен быть только белым или желтым. Все остальные цвета запрещены.

Светодиодные лампы потребляют значительно меньшее количество электроэнергии, чем стандартные лампы накаливания. Поэтому установка светодиодных огней существенно снизит нагрузку на аккумулятор. Если вы забудете выключить на ночь ходовые огни, к утру аккумулятор почти не разрядится.

Конструкцией автомобиля Лада Гранта предусмотрено реле, контролирующее исправность ДХО. Кроме того, это реле одновременно следит за функционированием инжектора и стоп-сигналов. Учитывая, что светодиодные лампы потребляют меньше энергии, реле контроля может давать ошибочные показания, сигнализируя о том, что ходовые огни неисправны. То есть лампа ДХО на приборной панели будет часто включаться, а бортовая диагностическая система постоянно пищать.

На Лада Гранта лифтбек и седан габариты совмещены с дневными ходовыми огнями в одной лампе. Лампа так и называется: габаритного/дневного ходового огня двухнитевая (на новом и старом семействе она одинаковая – W21/5W). При включении зажигания автоматически включаются ДХО (нить 21 Вт), а при включении фар ДХО гаснут, и включается габаритный свет (нить 5 Вт). Далее расскажем про особенности замены лампочки ДХО Лада Гранта..

Чтобы получить доступ к левой блок фаре необходимо сдвинуть в сторону корпус воздушного фильтра двигателя. Для этого освобождаем все крепления корпуса, жгут проводов и датчик. После чего сдвигаем корпус фильтра вверх, как показано на фото:

Чтобы получить доступ к правой блок фаре следует снять крышку двигателя. Для этого потребуется открутить крышку маслозаливной горловины, а затем отщелкнуть крышку, потянув ее вверх. Не забудьте обратно завернуть крышку, чтобы исключить попадание в горловину посторонних предметов!

Разъем ламп габаритов в Лада Гранта находится на месте №7. Чтобы заменить лампу ДХО нужно извлечь патрон, повернув его против часовой стрелки, а затем вытянуть лампу. Установить новую лампу в обратной последовательности, патроном попасть в паз на блок фаре и повернуть по часовой стрелке.

Весь процесс замены ламп ДХО показан на видео:

Почему на Лада Гранта часто перегорают лампочки ДХО? Причина в ошибке при замене. Нельзя дотрагиваться до колб галогенных ламп пальцами. Работайте в чистых хлопчатобумажных перчатках без резинового напыления. Жирные следы от пальцев, оставшиеся на колбе лампы, в несколько раз сократят срок ее службы. Чтобы удалить загрязнения, протрите колбу чистой салфеткой, смоченной спиртом.

Напомним, периодически проверяйте головное освещение и в случае необходимости отрегулируйте фары.

Чтобы заменить перегоревшую лампу ближнего света Гранта, не требуется дополнительных инструментов или демонтажа бампера. Перед началом работ нужно выбрать качественные световые элементы и подготовить автомобиль.
