Модуль зажигания ваз «2115»

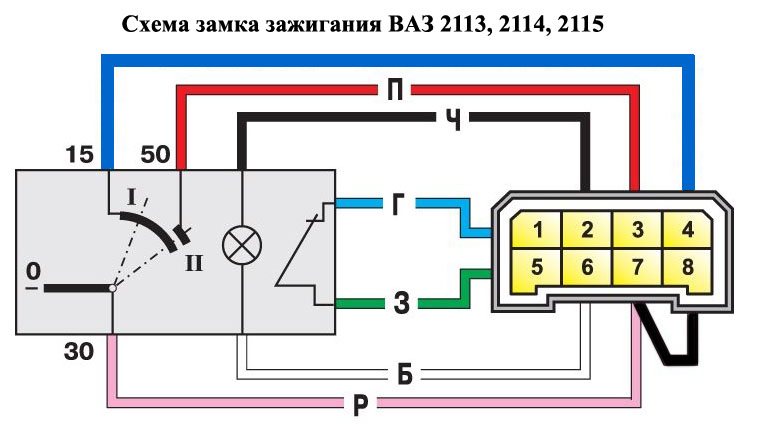

Схема модуля зажигания 2115

Модуль зажигания, устанавливаемый на «Lada Samara», чрезвычайно устойчив к воздействию, как низких, так и высоких температур. Диапазон рабочих температур: -400/+1300C.

Единственным отрицательным моментом в эксплуатации данного электронного устройства является его полная ремонтонепригодность. Однако самостоятельно выполнить его замену по силам даже начинающему автолюбителю.

Наиболее распространенными неисправностями модуля зажигания «Самары» специалисты считают:

Нестабильную работу силовой установки при разгоне транспортного средства.

Падение мощности двигателя.

«Прерывистость» холостого хода.

Нарушение работоспособности парных (1/4 – 2/3) цилиндров двигателя.

Проверка питания модуля

Прежде чем тестировать работоспособность катушек, стоит убедиться, что возможная поломка не вызвана прекратившимся питанием устройства. Для начала нужно попробовать примитивно восстановить контакт, пошевелив несколько раз или разъединив/соединив входящий в разъем блок проводов. Если такая манипуляция не привела к улучшению работы двигателя, для определения качества приходящих импульсов применяется тестер (мультиметр).

Блок проводов вынимается из разъёма. На блоке каждой клемме (А, В, С, D) соответствует гнездо. Тестирование при работающем двигателе производится так.

1. Первый контакт тестера в гнездо D, второй на массу. Положение переключателя мультиметра, — 20 вольт. Если питание есть, тестер показывает 12 вольт.
2. Первый контакт в гнездо С, второй масса. Переключатель на омметре (20 Ом). В норме показывает меньше 1 Ом, то есть масса в норме.
3. Первый контакт в гнездо В, второй масса. Переключатель на 20 вольт. Норма не меньше 0,3 вольт. Если это так, значит, приходит нормальный импульс с датчика Холла на позицию В.
4. Контакт А проверяется аналогично предыдущему.

Если такая проверка показала норму, нужно тестировать модуль. Если нет, искать причину в электрической цепи до катушки.

Модуль зажигания ВАЗ 2115 — проверка, неисправности и замена

Для начала, хотелось бы отметить, что модуль зажигания на ВАЗ 2115 — это принципиальное новое устройство, которое более надежно, нежели то, что устанавливалось на более ранние модели автомобилей ВАЗ. Суть работы данного устройства сводится к тому, что оно производит электрический ток высокого напряжения, который в дальнейшем передается на свечи системы зажигания транспортного средства.

Принцип работы модуля зажигания

Как уже говорилось ранее, главная задача модуля зажигания состоит в том, что он формирует высокий уровень напряжения, которое в последующем передается на свечи зажигания. Сгенерированный ток, проходит процедуру сжатия, в результате чего на одну из свечей системы зажигания подается рабочая искра, а на вторую «холостая». Если быть более корректным в высказываниях, то рабочая искра подается на первую и четвертую свечи системы зажигания транспортного средства, а «холостая» на вторую и третью. Благодаря такой системе подачи электрического тока высокого напряжения, искра появляется во время нужного такта и на нужном цилиндре, что и обеспечивает стабильность работы системы.

Видео. Проверка модуля зажигания ВАЗ 2115

Питание к модулю зажигания ВАЗ 2115 подводится непосредственно от бортовой электрической сети транспортного средства. Напряжение, которое подается на модуль зажигания, имеет величину в двенадцать вольт. При этом, вы должны знать, что минусовый провод модуля зажигания крепится непосредственно на корпус транспортного средства.Конструкция модуля зажигания ВАЗ 2115

Модуль зажигания автомобиля состоит из корпуса, который выполнен из пластмассы, пары блоков электронного управления, пары трансформаторов высоковольтного тока, а также четырех выходов для проводов типа ВВ. Габариты модуля зажигания ВАЗ 2115: сто десять на сто семнадцать на семьдесят. Вес модуля зажигания составляет один килограмм триста двадцать грамм.

Принцип работы модуля зажигания

Подача электрического тока осуществляется при помощи проводов типа ВВ, управление подачей электрического тока производится при помощи специального контроллера, который принимает решения на основе информации, которые поступают к нему от разнообразных датчиков транспортного средства. Еще, в задачи контроллера входит установка последовательности, с которой происходит работа катушки зажигания.

Модуль зажигания может осуществлять свою бесперебойную работу при температурах от минус сорока градусов до плюс ста тридцати градусов Цельсия.

По каким признакам можно выявить неисправность модуля зажигания?

Есть несколько типичных признаков, которые прямо указывают на проблемы с модулем зажигания:

1. Холостой ход двигателя плавает.2. Периодически беспричинно пропадает тяга мотора.3. Автомобиль очень медленно набирает обороты мотора при разгоне.4. Цилиндры перестают работать попарно.

Отметим, что те же самые признаки, указывают на неисправность проводов типа ВВ и свечей системы зажигания транспортного средства, так что в начале, вам стоит проверить их, а если с ними все в порядке, то произвести замену модуля зажигания.

Инструменты, которые понадобятся:

Чтобы произвести замену модуля зажигания на автомобиле ВАЗ 2115, вам потребуется совсем не много инструментов:

1. Рожковые ключи на семнадцать и тринадцать.2. Торцевой ключ на десять.3. Шестигранник.

Замена модуля зажигания на ВАЗ 2115 своими руками

Чтобы самостоятельно произвести замену модуля зажигания на ВАЗ 2115, вам следует строго придерживаться определенной последовательности действий, с которой вы можете ознакомиться ниже:

1. Для начала, вы должны найти в подкапотном пространстве сам модуль зажигания. Сделать это можно последив за высоковольтными проводами, которые идут от свечей системы зажигания.

2. Далее вы должны отключить минусовый провод от аккумуляторной батареи.

3. Теперь, вам нужно демонтировать с модуля зажигания колодку, к которой подключены провода.

4. Далее вам следует произвести отключение высоковольтных проводов.

5. Теперь, вы можете выкрутить крепежные болты, которые закрепляют модуль зажигания на двигателе и демонтировать его.

6. Затем вам остается только смонтировать новый модуль зажигания и собрать всю конструкцию в обратном порядке.

О ВОЗМОЖНОСТЯХ РЕМОНТА МОДУЛЯ

Большинство поломок этого прибора приводят к его замене, но иногда имеется возможность провести ремонт катушки зажигания для его возврата в строй. Особенно это относится к тем случаям, когда шевеление или простукивание изменяют поведение мотора. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть его в строй.

Нужно снять металлическую заднюю крышку, под которой залиты электрические детали модуля. Нужно попытаться аккуратно избавиться от силикона и вашему взору откроются его «внутренности». Отыщите оборванные или «плохие» контакты и пропаяйте их.

После этого закрывают заднюю крышку и проверяют его работоспособность. При положительном результате ремонта его снова нужно открыть и заполнить внутренность силиконом.

Если результат отрицательный, то блок нужно заменить. Правда, владельцы, обладающие большим радиолюбительским опытом, продолжают «копать» дальше. Можно попробовать заменить электронные коммутаторы. В основном эти два элемента становятся виновниками отказов системы пуска мотора.

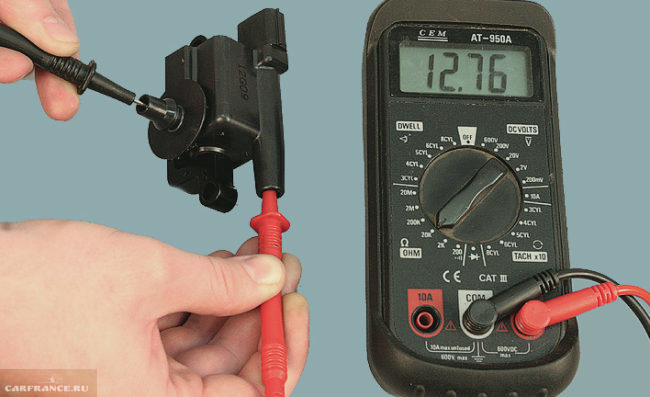

Как проверить исправность катушки зажигания

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

Какое сопротивление должно быть на катушке зажигания

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго.

Модуль зажигания ВАЗ 2115, описание и неисправности

Задача модуля – формирование импульсов с высоким напряжением на искровых свечах двигателя. На одну свечу в результате сжатия воздушно-топливной смеси подается рабочая искра, а на вторую — холостая /такт выпуска/.

«Рабочая» свеча подсоединена к первому и четвертому цилиндрам двигателя, а «холостая» — ко второму и третьему. Благодаря такому соединению полученная искра синхронно проскакивает в цилиндрах автомобиля.

Из чего состоит модуль или так сказать состав аппарата – два электронных блока управления, два высоковольтных трансформатора, четыре выхода для высоковольтных проводов и небольшой корпус из пластика. Вес прибора не более 1,32 кг, габариты 110×117х70 мм.

Соединение модуля со свечами оформлено посредством высоковольтных проводов, которые обеспечивают подачу искры на свечи.

Управление осуществляется с помощью контроллера, обрабатывающего все данные по работе автомобиля, считывая информацию с датчиков, и устанавливающего последовательность, по которой в модуле срабатывают катушки зажигания .

Чтобы была высокая точность управлением зажиганием, контроллер использует информацию о скорости вращения коленчатого вала; о нагрузке на движка /расход воздуха/; о температуре жидкости, которая используется для охлаждения мотора вашего железного коня; о положении коленчатого вала и наличии детонации.

Модуль зажигания сохраняет свою работоспособность при температуре воздуха от -40 градусов по Цельсию до + 130.

При неисправности приспособление не поддается разборке и ремонту. Такой модуль подлежит замене, которую несложно сделать собственными силами, не привлекая специалистов.

Возможные неисправности модуля зажигания:

• Уменьшение мощности;
• Нестабильная работа двигателя при ускорении;
• Не работают парные /1-4 и 2-3/ цилиндры;
• Прерывистый холостой ход.

При обнаружении таких неисправностей, надо предварительно проверить надежность подсоединения высоковольтных проводов и исправность свечей зажигания.

При включенном двигателе проверку надо проводить, соблюдая технику безопасности: работать или в резиновых перчатках, или рукоятки пассатижей должны быть изолированы.

Если все работает нормально, то следует заменить модуль зажигания. Он находится под капотом машины и его местоположение легко найти по утолщенным высоковольтным проводам.

Понадобятся инструменты: торцовый ключ на «10» /головка/, гаечные ключи на «13» и «17», шестигранник.

Порядок изъятия неисправного модуля зажигания:

1. Отключить отрицательную клемму от аккумуляторной батареи;
2. Вытащить колодку проводов с модуля зажигания;
3. Отсоединить высоковольтные провода;
4. Открутить крепления к двигателю;
5. Вытащить модуль зажигания, отвернув его от держателя шестигранником.

Для того чтобы поставить новый модуль зажигания, надо сначала вставить провода высокого напряжения, руководствуясь подсказками на корпусе модуля.

На клеммах самих проводов также есть обозначения номеров цилиндров двигателя. Затем следует провести описанные действия строго в обратном порядке. Запустив двигатель, необходимо проверить правильность установки модуля зажигания.

Владельцы автомобилей ВАЗ 2109 – 2115, которые не могут самостоятельно следить за техническим состоянием своих машин, конечно же могут обслуживаться в СТО, где им предложат диагностику и качественный ремонт двигателя автомобиля. Здесь как говорится каждому свое.

Как проверить систему на работоспособность

Проверку в любом случае начинают со свечей. Для этого их нужно изъять из своих гнёзд. Это тоже сделать несложно. Снимают с них наконечники высоковольтных проводов и с помощью ключа для выворачивания свечей, извлекают их со своих мест.

Далее следует их осмотр, очистка и проверка. Они должны иметь рабочий коричневый цвет, при отсутствии копоти и нагара. Если наблюдается их наличие, то может существовать износ поршней и колец. В любом случае свечи очищают. проверяют и при необходимости выставляют зазор между электродами. После этого можно проверить их работоспособность

Для этих целей имеются специальные пробники. «Умельцы» умудряются изготавливать такие изделия самостоятельно из пьезозажигалки. Если ничего подобного нет в наличии, то проверяют на двигателе. Хорошо, если рядом окажется машина с заведомо исправной системой пуска. Это даст возможность поставить точный диагноз для свечей. При их исправности поиск продолжается дальше.

Многие издания рекомендуют проверить наличие высоковольтного напряжения на выводах прибора. Сделать это в условиях гаража проблематично по причине отсутствия специального измерительного прибора. Обычного тестера здесь применить, так как он не может измерять несколько десятков киловольт высокого напряжения. Если есть опыт радиолюбителя, то можно собрать делитель напряжения.

Проверять наличие высокого напряжения опасно по причине возможного чувствительного удара током, поэтому коснёмся других способов. Поговорим о том, как можно определить неисправности катушки зажигания и проверить эту систему:

1. Самым простым методом будет замена блока исправным прибором. Он возможен далеко не всегда, так как не все водители возят с собой этот прибор про запас;
2. Ещё советуют, что проверено многократно, шевелить прибор или стучать по нему во время работы мотора. Если заметны изменения, то они свидетельствуют о плохом контакте внутри прибора. Иногда это поправимо;
3. Проверка тестером или мультиметром в режиме измерения сопротивления. Измеряется сопротивление парных выводов катушек, 1 и 4, а также 2 и 3. Оно должно быть идентично для обеих обмоток и равно примерно 5,4 кОм.

https://youtube.com/watch?v=pNyBny-_HoQ

ваз 2115 как проверить модуль зажигания

Мы уже узнали, что представляет из себя модуль зажигания, и какие признаки его неисправности (нестабильный холостой ход, провалы при разгоне, двигатель двоит). В данной статье мы поговорим о том, как проверить модуль зажигания своими руками. Из личного опыта: в интернете, читая различные форумы на данную тему, наткнулся на запись, что пробитые никак не влияют на модуль зажигания. На самом деле, неисправные вв-провода могут привести к тому, что искраP в поисках кратчайшего направления может у дарить по соседнему реле, что способствует перегоранию модуля. Давайте перейдем непосредственно к проверке модуля зажигания. ЧтобыP правильно и качественно проверить модуль зажигания, нужен такой прибор как осциллограф.

Но, как правило, у обычного водителя нет ничего подобного,кроме обычной, контрольной лампочки и тестера, поэтому наша задача использовать только эти доступные всем приборы. Перед проверкой самого модуля, нам нужно проверить колодку проводов, поступающих к нему. Для этого первым делом отсоединяем колодку проводов, берм тестер и подсоединяем один щуп тестера к колодке на контакт А, другой щуп подключаем на массу двигателя.

Включаем зажигание и смотрим на показания тестера: напряжение должно быть в районе 12В. Ели напряжение отсутствует, то нужно проверить, идущий на модуль зажигания. Следующим шагом берм контрольную лампочку на 12В и подсоединяем е на контакты А и В. Включаем стартер и смотрим: лампа должна мигать, если не мигает, то обрыв цепи на контакте А.

Аналогично выполняем данную оперцию с контактом В. Существует несколько способов проверки модуля зажигания, и некоторые из них мы рассмотрим. 1)PPPPP Первый и самый простой способP проверки модуля замена модуля на заведомо рабочий. Здесь вс просто: берм модуль с машины донора и меняем его. Но здесь есть определнные минусы: — машины донора может не оказаться, покупать новый модуль не соответствует нашей задаче — не от любой машины подойдт модуль зажигания: конечно же! скажете Вы, от SAMARы то подойдт. Но не вс так просто: как правило, модулем зажигания оснащены первые самары с двигателем 1,5л.

Новые же самары с двигателями 1,5 и1,6 литра часто оснащены катушками зажигания. Напомню, что модуль зажигания состоит из коммутатора и катушки зажигания. В новых самарах коммутатор находится в, поэтому модуль отсеевается за ненадобностью, остатся только катушка. Учтите этот факт, и ищите нового донора. — нужно обязательно убедиться в исправности вв-проводов: Иначе есть большая вероятность того, что модуль зажигания сгорит. 2)PPPPP Следующий метод метод шевеления модуля.

Для этого шевелим колодку проводов, стучим и шевелим сам модуль. Если в момент нашего воздействия на модуль, работа двигателя заметно меняется, то дело скорее всего в плохом контакте. Данная неисправность не является катастрофической, поэтому можно самому попробовать отремонтировать модуль. Если модуль ремонту не поддатся, то его нужно заменить ( ).

3)PPPPP Для проверки нам понадобится тестер. Тестером в режиме омметра измеряем сопротивление на парных высоковольтных выводах модуля зажигания 1 и 4 цилиндром; и между 2 и 3 цилиндром. Сопротивление должно быть одинаковым о варьироваться в районе 5,4 кОм. PСтатья из. http://vaz-2114-lada.ru.

Мы уже узнали, что представляет из себя модуль зажигания, и какие признаки его неисправности (нестабильный холостой ход, провалы при разгоне,

Мы уже узнали, что представляет из себя модуль зажигания, и какие признаки его неисправности (нестабильный холостой ход, провалы при разгоне,

Мы уже узнали, что представляет из себя модуль зажигания, и какие признаки его неисправности (нестабильный холостой ход, провалы при разгоне,

Модуль зажигания представляет сложный электротехнический прибор, предназначенный для генерирования тока высокого напряжения (до 30000 В) и передачи

Из-за пробитого провода модуль из строя не выйдет это 100%, если модуль еще не менял то меняй или внимательно посмотри проводку к нему в частности

Проверяем модуль 2114 доступными способами

Самый эффективный способ выяснить, что модуль зажигания не работает, взять заведомо рабочий прибор и попробовать запустить двигатель на нём. Понятно, что не каждый модуль от восьмёрок, девяток и Самар второго поколения может подойти.

В зависимости от типа системы зажигания, на Самарах может быть установлена катушка вместо модуля, а нам необходим именно модуль от впрысковой 8-клапанной 2114. Здесь все просто — двигатель заработал, значит модуль своё отжил, меняем на новый. Тем не менее есть большая вероятность того, что высоковольтные провода пробиты и это испортит не только всю картину диагностики, но и чужой модуль зажигания.

Проверяем целостность высоковольтных проводов

Поэтому перед проверкой непосредственно модуля надо убедиться в том, что высоковольтные провода в порядке, не пробивают на массу и пропускают ток.

Алгоритм действия для последующей проверки такой:

1. Проверка модуля зажигания по высоковольтной цепи на обрыв . Для этого пригодится мультиметр, который выставлен в режим измерения сопротивления. В модуле катушки зажигания соединяются параллельно — первая и четвёртая, вторая и третья. Для проверки берём щупы мультиметра и устанавливаем их (при выключенном зажигании) в разъёмы для высоковольтных проводов на модуле. Сначала 2 и 3-го, потом 1 и 4-го цилиндров. Сопротивление между параллельными катушками должно быть на уровне 5,1-5,5 Ом. Если сопротивления бесконечно, в сети обрыв и модуль подлежит замене.

Проверяем модуль зажигания на обрыв

Признаки неисправности модуля зажигания

Перечень актуален лишь при условии, что остальные системы (свечи, форсунки, датчик положения коленвала, компрессия в цилиндрах, топливная система) исправны, и работают согласно установленным параметрам. Симптом неисправной свечи может не отличаться от банального пропадания контакта между модулем зажигания и высоковольтным кабелем.

• Троит двигатель. На самом деле причин множество, но основной виновник – наш модуль. Причем это может быть контактное явление, или поломка радиоэлемента. Явный признак выхода из строя катушки – сбои происходят в двух цилиндрах одновременно. То есть «не горят» свечи либо №№ 1 и 4, либо №№ 2 и 3.
• Тяга мотора заметно снизилась. Машина не троит, работает ровно, но разгон в горку или под нагрузкой происходит с ленцой.
• При резком ускорении происходит своеобразный провал тяги в двигателе. Как будто не хватает производительности бензонасоса. Если в бензобаке порядок – ищите причину в модуле зажигания.
• На холостом ходу плавают обороты (разумеется, при работающем РХХ).

И разумеется, сигнализация «check engine». Если неисправность зафиксирована модулем ЭБУ, это хорошо для диагностики. Вы можете считать ошибки OBD любым доступным способом:

• с помощью кодов электронного одометра (при наличии такой опции);
• с помощью бортового компьютера, если в нем заложена функция раскодировки;
• любым диагностическим сканером, например – ELM327 в паре со смартфоном.

Если вы распознали коды ошибок, связанные с пропусками зажигания именно в паре свечей, вероятнее всего причина в неисправном модуле зажигания.

Ремонт

Модуль зажигания ваз 2107

Устройство модуля зажигания достаточно сложное: в него входят одна или несколько катушек, плата, контакты и провода. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

1. Торцевые ключи с головками на 1, 13 и 17.
2. Шестигранник на 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

1. На снятом устройстве открывают корпус, поддев его отверткой.
2. Убирают силиконовую пленку, покрывающую плату.
3. От ВВ контактов убирают весь алюминий.
4. На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180 о С (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
5. По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
6. Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.
