Ваз 2114: замена катушки зажигания (модуля)

Как проверить модуль зажигания?

Мы уже узнали, что представляет из себя модуль зажигания, и какие признаки его неисправности (нестабильный холостой ход, провалы при разгоне, двигатель двоит).

В данной статье мы поговорим о том, как проверить модуль зажигания своими руками.

Из личного опыта: в интернете, читая различные форумы на данную тему, наткнулся на запись, что пробитые высоковольтные провода никак не влияют на модуль зажигания. На самом деле, неисправные вв-провода могут привести к тому, что искра в поисках кратчайшего направления может у дарить по соседнему реле, что способствует перегоранию модуля.

Давайте перейдем непосредственно к проверке модуля зажигания. Чтобы правильно и качественно проверить модуль зажигания, нужен такой прибор как осциллограф. Но, как правило, у обычного водителя нет ничего подобного ,кроме обычной, контрольной лампочки и тестера, поэтому наша задача – использовать только эти доступные всем приборы.

Проверка модуля зажигания

Перед проверкой самого модуля, нам нужно проверить колодку проводов, поступающих к нему. Для этого первым делом отсоединяем колодку проводов, берём тестер и подсоединяем один щуп тестера к колодке на контакт А, другой щуп подключаем на массу двигателя. Включаем зажигание и смотрим на показания тестера: напряжение должно быть в районе 12В. Ели напряжение отсутствует, то нужно проверить предохранитель. идущий на модуль зажигания. Следующим шагом берём контрольную лампочку на 12В и подсоединяем её на контакты А и В. Включаем стартер и смотрим: лампа должна мигать, если не мигает, то обрыв цепи на контакте А. Аналогично выполняем данную оперцию с контактом В.

Существует несколько способов проверки модуля зажигания, и некоторые из них мы рассмотрим.

1. Первый и самый простой способ проверки модуля – замена модуля на заведомо рабочий. Здесь всё просто: берём модуль с машины донора и меняем его. Но здесь есть определённые минусы:

• машины донора может не оказаться, покупать новый модуль – не соответствует нашей задаче;
• не от любой машины подойдёт модуль зажигания: «конечно же!» — скажете Вы, — «от SAMARы то подойдёт». Но не всё так просто: как правило, модулем зажигания оснащены первые самары с двигателем 1,5л. Новые же самары с двигателями 1,5 и1,6 литра часто оснащены катушками зажигания. Напомню, что модуль зажигания состоит из коммутатора и катушки зажигания. В новых самарах коммутатор находится в ЭБУ. поэтому модуль отсеевается за ненадобностью, остаётся только катушка. Учтите этот факт, и ищите нового донора;

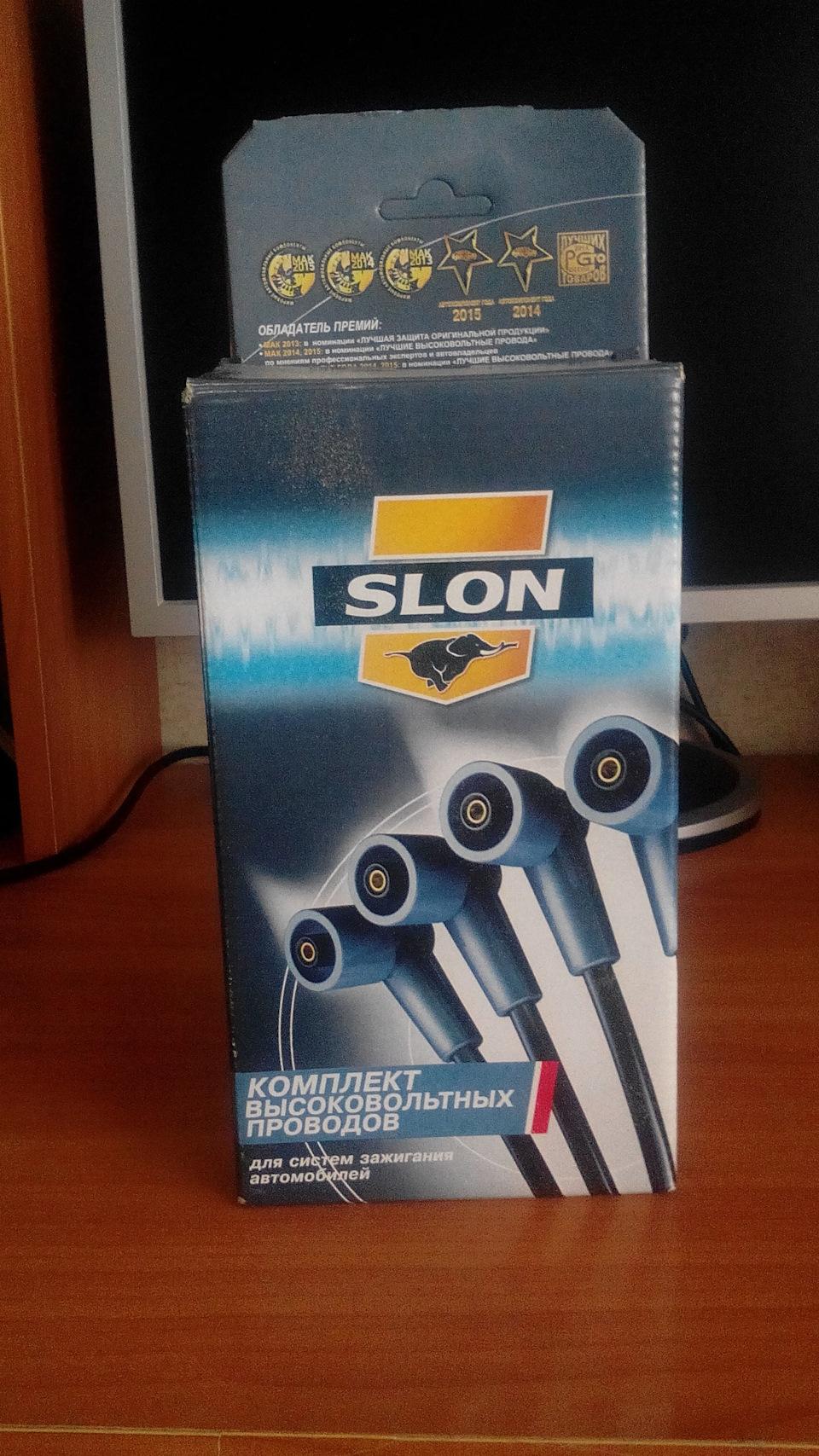

• нужно обязательно убедиться в исправности вв-проводов: как проверить вв-провода?

Иначе есть большая вероятность того, что модуль зажигания сгорит.

2. Следующий метод – метод шевеления модуля. Для этого шевелим колодку проводов, стучим и шевелим сам модуль. Если в момент нашего воздействия на модуль, работа двигателя заметно меняется, то дело скорее всего в плохом контакте. Данная неисправность не является катастрофической, поэтому можно самому попробовать отремонтировать модуль: Ремонт модуля зажигания. Если модуль ремонту не поддаётся, то его нужно заменить (Замена модуля зажигания ).

3. Для проверки нам понадобится тестер. Тестером в режиме омметра измеряем сопротивление на парных высоковольтных выводах модуля зажигания 1 и 4 цилиндром; и между 2 и 3 цилиндром. Сопротивление должно быть одинаковым о варьироваться в районе 5,4 кОм.

Способы проверки модуля зажигания ВАЗ 2114

Есть несколько способов,с помощью которых можно узнать исправно ли работает модуль. Многие автолюбители задаются вопросом проверки модуля зажигания ВАЗ 2114, ведь существует несколько типов системы для этой модели. Поэтому не каждый из них подходит по строению и структуре. Первым из этих вариантов является довольно эффективным и часто используемым. Для начала необходимо использовать другой исправный модуль и попробовать запустить двигатель с его помощью, это поможет вам узнать наверняка, сломан ли прежний.

Однако стоит учитывать и то, что есть разные виды модулей для данного типа автомобиля, поэтому нужно использовать тот, который подойдет. Если с другим модулем двигатель не будет работать исправно, значит требуется заменить старый. Если проблема все-таки в поврежденных проводах, то существует большой риск испортить другую комплектующую. Чтобы предотвратить такую ситуацию, перед проверкой нужно осмотреть провода на наличие повреждений.Однако для этого нужно знать, как прозвонить модуль зажигания, чтобы убедиться в нормальной работе и функционировании проводов.

Использование мультиметра

Все что для этого требуется это использовать мультиметр, который установлен в режим вольтметра. После чего требуется рассоединить модуль зажигания и катушку. Далее нужно провести некоторые манипуляции с контактами под названием «А» и массой двигателя. Попробуйте завести двигатель и посмотреть на показатели мультиметра. Они не должны превышать 12 В. Подобные действия проведите и со вторым контактом. Другие показатели помимо указанного могут быть следствием неисправности или обрыва высоковольтных проводов. Однако в некоторых случаях ток может не поступать или поступать, но в маленьких количествах потому что перегорел предохранитель.

Стоит отметить, что в данной модели транспортного средства три предохранителя, которые запускают работу свечей зажигания. Поэтому чтобы исключить такой вариант необходимо проверить и исправность работы предохранителей. Ведь от каждой составляющей целого механизма зависит исправная работа двигателя. В прочем для того чтобы выполнить проверку модуля зажигания мультиметром нужно убедится, что провода, по которым в модуль поступает высокое напряжение не содержат повреждений и трещин. Ведь это влечет порчу всего процесса диагностики.

Алгоритм диагностики

Все же перед проверкой модуля зажигания на ВАЗ-2114 стоит ознакомиться с алгоритмом действий, которые нужно совершить во время дальнейшей диагностики. К данному алгоритму относятся такие пункты как:

• по высоковольтной цепи производится проверка модуля зажигания на наличие обрывов;
• производится осмотр и проверка методом подергивания, постукивания (подобным способом чаще всего пользуются автолюбители, чтобы проверить исправность частей и составляющих механизма).

В случае с первым пунктом берется мультиметр, настроенный на определение сопротивления. Поскольку в катушке зажигания соединения являются параллельными, то сопротивление, которое есть между ними должно находиться на определенном уровне. В противном случае, когда показатели отличаются, это может значить, что произошел обрыв. В этой ситуации модель не подлежит ремонту и ее следует заменить. Для второго пункта подобные действия являются нормой, несмотря на то, что звучит это слегка не серьезно.

Однако после этих процедур есть вероятность, что комплектующая начнет функционировать, хоть и на небольшой промежуток времени. Все же после этого нужно пойти в специализированный магазин для автотранспортных средств и купить новую комплектующую.

Чтобы избежать таких ситуаций, необходимо делать регулярный осмотр своего передвижного транспортного средства. Также проводить проверки для того, чтобы убедиться в исправности важных деталей двигателя, таких как модуль зажигания. Ведь именно благодаря ему ваш автомобиль стабильно заводится и ездит. Чаще всего, специалисты, работающие в автомагазинах, могут проконсультировать клиентов по интересующим их вопросам, а также предоставить рекомендации в выборе деталей.

Как произвести диагностику катушки зажигания на ВАЗ-2114

Как уже говорилось, при появлении первых признаков неисправностей в модуле зажигания ВАЗ-2114, владельцу транспортного средства следует провести его диагностирование. Самостоятельно в домашних условиях можно подобную процедуру произвести по следующему алгоритму:

1. Проверить свечи.
2. Проверить датчик положения коленчатого вала.
3. Проверить катушку зажигания.

В домашних условиях все этапы проверок можно выполнить самостоятельно. Первый этап – это проверка свечей. Она проводиться в следующей последовательности:

1. Извлекаем свечи из их гнезд – снимаем наконечники высоковольтных проводов (для этого подойдет специальный свечной ключ).
2. Осматриваем свечи.
3. Очищаем их от возможного нагара.
4. Выставляем правильное расстояние между электродами.
5. Проверяем свечи в работе с помощью подручных средств (например, из приспособления, изготовленного из пьезозажигалки) либо на автомобильном двигателе с рабочей системой зажигания.

Если свечи находятся в исправном состоянии, можно переходить к следующему этапу проверки на неисправности модуля зажигания.

Второй этап – это проверка датчика коленчатого вала. Такая проверка осуществляется с помощью мультиметра, благодаря которому проверяются две характеристики – напряжение и сопротивление. Для этого поступают следующим образом:

1. Демонтируют датчик коленчатого вала.
2. Измеряют сопротивление:
   • на приборе устанавливается специальный режим омметра;
   • клеммы прибора подсоединяются к концам обмотки, что выводится на поверхность;
   • при оптимальной работе датчика цифровые показатели будут в пределах от 500 Ом до 700 Ом.
3. Измеряют напряжение:
   • переводят прибор в режим для измерения переменного напряжения;
   • клеммы подключаются к концам обмотки;
   • по корпусу датчика коленвала следует провести любым подручным предметом, изготовленным из металла;
   • при оптимальной работе датчика прибор покажет увеличенные показатели напряжения, потому что рядом будет металлический предмет.

В противных случаях неисправный датчик придется заменить на новый, потому что он оказывает влияние и на работу модуля зажигания ВАЗ-2114. Если и после этого будут отмечаться признаки неисправности катушки, то следует перейти к третьему этапу проверки.

Третий этап – это проверка самой катушки зажигания. Эту деталь проверяют следующим образом:

• проще всего заменить катушку на новую;
• в момент работы автомобильного двигателя можно пошевелить катушку и постучать по ней (при видимых изменениях в функционировании впору судить о неисправном контакте в самой катушке);
• провести измерения мультиметром на показания сопротивления, такие показатели снимаются с парных катушек – они должны быть идентичными, приблизительно равны 5,4 кОм.

Что делать, если мультиметра нет, а необходимо произвести проверку замыкания электрической цепи? Специалисты рекомендуют воспользоваться двенадцативольтной лампочкой. Для этого следует один из проводов, идущих от нее, подключить к выводу, а второй провод замкнуть на корпусе мотора. Если при запуске стартера контрольная лампочка будет мерцать, то все находится в рабочем состоянии.

Если владельцу автомобиля самому проблематично выполнить подобную диагностику, то он всегда сможет обратиться к квалифицированным специалистам на СТО.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) Сперва скиньте клему «-» с аккумулятора, тем самым обесточив его. (Как скинуть клему «минус», для того что бы обесточить аккумулятор, смотрите в статье: «Замена аккумулятора »).

2) Затем в двигателе разыщите местонахождение модуля зажигания, а после его нахождения, отсоедините от него четыре высоковольтных провода, которые подсоединены к нему.

3) Далее отсоедините колодку проводов, отжав для этого удерживающий фиксатор, который её крепит на модуле.

4) Следом выверните три гайки, которые этот модуль крепят к кронштейну.

Примечание! Что бы вам было легче визуально определится, посмотрите ниже фото, на котором указаны места, где три гайки крепят модуль к кронштейну!

5) После чего снимите модуль с трех длинных шпилек, которые присутствуют на кронштейне.

Установка: Модуль зажигания устанавливается в обратном порядке снятию, но при обратной установке, вы обязательно должны знать две вещи:

1. После того как модуль зажигания будет установлен, посмотрите на его поверхность, видите там изображены цифры: 1, 2, 3, 4. Так вот, эти цифры обозначают номера соответствующих цилиндров.

2. А вы заметили что еще и на кончиках высоковольтных проводов присутствуют те же цифры: 1, 2, 3, 4. Все это было сделано для того, что бы вам было легче определить, какой из высоковольтных проводов куда нужно именно подсоединять к модулю.

Примечание! Все высоковольтные провода при обратной установке модуля, подсоединяйте строго по номерам к примеру: «первый провод — к первому выводу», «второй провод — к второму выводу» и.т.д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля, вам понадобится «высоковольтный разрядник », который можно приобрести в автомагазине за цену в районе 900-1500 руб. При помощи этого разрядника, вам можно будет проверить на исправность: модуль зажигания, катушку зажигания, и сами высоковольтные провода на наличие искрообразования.

Примечание! На видео отчетливо видно то что модуль зажигания исправен, потому что при подсоединении к нему поочередно всех проводов, на разряднике постоянно появляется искра, но при последней проверки видно то что искра немного обрывается, но все же модуль себя хорошо проявляет, и его замена не требуется!

Важно! При работе с модулем зажигания будьте осторожны, а так же не в коем случае не проводите с ней каких либо действий, не обесточив при этом аккумулятор!

Здравствуйте Тимур! Я так понимаю у вас на самом модуле зажигания присутствуют сквозные трещины, раз вы написали то что из самой крышки при работе двигателя исходят искры? Или вы имели ввиду то что искрят выводы модуля зажигания? Ну все равно и в первом и во втором случае нужно заменять модуль зажигания на новый, потому что при небольшом попадании на него различного рода воспламеняющейся жидкости, бензина например, может произойти возгорание! Во втором случае еще могут быть виноваты сами высоковольтные провода, в таком случае попробуйте поменять провода на новые, или просто снимите с какой либо другой машины и посмотрите что из этого получится!

Примечание! Выводы модуля зажигания — Это то место куда подсоединяются высоковольтные провода!

Может ли из за модуля не заводится машина

Здравствуйте Роман! Конечно!

Может ли из-за модуля то работает ровно то начинает троить, заглушить заведёшь снова нормально работает потом на холостых поработает и снова троить начинает?

Здравствуйте, Алексей! Троить после длительной работы на холостых может по двум причинам: богатая смесь на ХХ (возможно, засорён воздушный фильтр или неисправен датчик массового расхода воздуха) или старые свечи зажигания (или просто неподходящие по калильному числу). Я бы начал с замены свечей на подходящие.

Добрый день! На холодную через

20 сек. после запуска начинает сильно троить и одновременно моргает чек, БК выдает пропуски зажигания. За диагностику не хочу переплачивать СТО, обнадежте меня, что это именно модуль!). И еще, при перезапуске двигатель работает ровно. Свечи новые, провода тоже недавно менял (пробивали)

Здравствуйте, Иван! Модуль обычно или работает, или нет. Ну, в сырую погоду может глючить. В вашем же случае больше похоже на отсутствие коррекции обогащения смеси по мере прогрева двигателя. Попробуйте через 10 секунд после запуска снять фишку с датчика температуры (который с двумя проводами), должен сработать вентилятор радиатора и снизиться обороты. Если при этом троения не будет, значит, виноват датчик или тосола мало (и до датчика не доходит). Ну, или свечи бракованные…

Способы проверки модуля зажигания ВАЗ 2114

Есть несколько способов,с помощью которых можно узнать исправно ли работает модуль. Многие автолюбители задаются вопросом проверки модуля зажигания ВАЗ 2114, ведь существует несколько типов системы для этой модели. Поэтому не каждый из них подходит по строению и структуре. Первым из этих вариантов является довольно эффективным и часто используемым. Для начала необходимо использовать другой исправный модуль и попробовать запустить двигатель с его помощью, это поможет вам узнать наверняка, сломан ли прежний.

Однако стоит учитывать и то, что есть разные виды модулей для данного типа автомобиля, поэтому нужно использовать тот, который подойдет. Если с другим модулем двигатель не будет работать исправно, значит требуется заменить старый. Если проблема все-таки в поврежденных проводах, то существует большой риск испортить другую комплектующую. Чтобы предотвратить такую ситуацию, перед проверкой нужно осмотреть провода на наличие повреждений.Однако для этого нужно знать, как прозвонить модуль зажигания, чтобы убедиться в нормальной работе и функционировании проводов.

Модуль зажигания ВАЗ 2114

Использование мультиметра

Все что для этого требуется это использовать мультиметр, который установлен в режим вольтметра. После чего требуется рассоединить модуль зажигания и катушку. Далее нужно провести некоторые манипуляции с контактами под названием «А» и массой двигателя. Попробуйте завести двигатель и посмотреть на показатели мультиметра. Они не должны превышать 12 В. Подобные действия проведите и со вторым контактом. Другие показатели помимо указанного могут быть следствием неисправности или обрыва высоковольтных проводов. Однако в некоторых случаях ток может не поступать или поступать, но в маленьких количествах потому что перегорел предохранитель.

Стоит отметить, что в данной модели транспортного средства три предохранителя, которые запускают работу свечей зажигания. Поэтому чтобы исключить такой вариант необходимо проверить и исправность работы предохранителей. Ведь от каждой составляющей целого механизма зависит исправная работа двигателя.
В прочем для того чтобы выполнить проверку модуля зажигания мультиметром нужно убедится, что провода, по которым в модуль поступает высокое напряжение не содержат повреждений и трещин. Ведь это влечет порчу всего процесса диагностики.

Алгоритм диагностики

Все же перед проверкой модуля зажигания на ВАЗ-2114 стоит ознакомиться с алгоритмом действий, которые нужно совершить во время дальнейшей диагностики. К данному алгоритму относятся такие пункты как:

•  по высоковольтной цепи производится проверка модуля зажигания на наличие обрывов;
•  производится осмотр и проверка методом подергивания, постукивания (подобным способом чаще всего пользуются автолюбители, чтобы проверить исправность частей и составляющих механизма).

В случае с первым пунктом берется мультиметр, настроенный на определение сопротивления. Поскольку в катушке зажигания соединения являются параллельными, то сопротивление, которое есть между ними должно находиться на определенном уровне. В противном случае, когда показатели отличаются, это может значить, что произошел обрыв. В этой ситуации модель не подлежит ремонту и ее следует заменить. Для второго пункта подобные действия являются нормой, несмотря на то, что звучит это слегка не серьезно.

Однако после этих процедур есть вероятность, что комплектующая начнет функционировать, хоть и на небольшой промежуток времени. Все же после этого нужно пойти в специализированный магазин для автотранспортных средств и купить новую комплектующую.

Чтобы избежать таких ситуаций, необходимо делать регулярный осмотр своего передвижного транспортного средства. Также проводить проверки для того, чтобы убедиться в исправности важных деталей двигателя, таких как модуль зажигания. Ведь именно благодаря ему ваш автомобиль стабильно заводится и ездит. Чаще всего, специалисты, работающие в автомагазинах, могут проконсультировать клиентов по интересующим их вопросам, а также предоставить рекомендации в выборе деталей.

Рекомендации по ремонту

Как вы уже поняли, основной неисправностью устройства 16-клапанного двигателя является исчезновение контактов. Поэтому ремонт модуля зажигания ВАЗ 2110 сводится к тому, чтобы их восстановить. Если напряжение на цилиндрах действительно пропадает, кратковременно проблему можно решить путем нажатия на заднюю пластину модуля. Но не будете же вы делать это постоянно? Поэтому необходимо произвести диагностику механизма, произвести его замену либо попытаться отремонтировать.

Алгоритм действий

Для начала необходимо демонтировать механизм на 16 клапанном двигателе.

Эта процедура выполняется следующим образом:

Сначала нужно отсоединить отрицательный провод от аккумулятора авто. Сделав это, можно демонтировать пластмассовую крышку, которая закрывает силовой агрегат.
Затем нужно демонтировать высоковольтные кабеля от свечей зажигания.
Сделав это, можно отсоединить проводку и от самого модуля. Распиновка проводов отмечается на белых кольцах. Что касается номера цилиндра, за который отвечает тот или иной провод в соответствии с распиновкой, то он отмечается на корпусе механизма.
Далее, необходимо отключить разъем от механизма.
Используя гаечный ключ на 10, вернее, ключ-головку, необходимо выкрутить три гайки, фиксирующие сам блок

Осторожно демонтируйте его. После снятия можно приступить непосредственно к ремонту

Для начала следует открыть алюминиевую пластину на самом механизме, для этого воспользуйтесь отверткой в плоским наконечником.
Вскрыв блок, вы сможете увидеть небольшую схему с элементами электроники, она покрыта слоем силикона. Для ремонта этой слой необходимо будет удалить. Кроме того, здесь же вы сможете увидеть провода, которые соединяют схему с контактами. Сами по себе эти провода алюминиевые, вам необходимо будет их оторвать, переживать по этому поводу не стоит, поскольку вместо них будут установлены новые. По мнению многих специалистов, в «десятках» целесообразно применять многожильные провода, наподобие таких, которые используются в компьютерных мышках.
Сама схема механизма включает в себя два транзистора, а также два коммутатора. Как правило, необходимость замены этих элементов случается очень редко, но если вы решите их поменять, то нужно будет использовать устройства SGS-THOMSON. Что касается транзисторов, то это устройства типа BU931.
Поскольку сами контакты алюминиевые, для работы с ними понадобится флюс. Сам провод с помощью паяльника припаивается к схеме. Учтите, что к коллекторам транзистора припаять провода будет труднее, так как они покрыты специальным материалом. Поэтому верхнее напыление нужно наиболее осторожно скрыть. Для того, чтобы паяльник не отдавал тепло на саму пластину, ее необходимо предварительно нагреть, примерно до 180 градусов. Новые провода припаиваются к контактам на механизме, при этом их длина должна быть наиболее короткой.
В тех местах, где осуществлялась пайка, контакты нужно будет вскрыть лаком, для этого можно использовать обычный лак для ногтей.
После того, как все действия выполнены, необходимо проверить работоспособность устройства. Если все работает правильно, внутреннюю плоскость механизма следует обработать автомобильным герметиком, далее, узел нужно будет собрать. В этом нет ничего сложного, сборка осуществляется в обратном порядке. После того, как сборка будет завершена, вам необходимо убедиться в том, что внутри модуля провода не разжало и их целостность не нарушилась.

1. Демонтируйте модуль.

2. Разберите его.

3. Припаяйте контакты. В общем, процедура ремонта механизма не особо сложная, но при его выполнении необходимо быть максимально аккуратным

Также важно соблюдать последовательность действий, наиболее внимательным нужно быть во время пайки контактов. В данной статье мы рассмотрели только ремонт контактов зажигания, но такая проблема не единственная для модуля

В некоторых случаях требуется распиновка узла, но такую процедуру лучше доверить профессионалам. Если же причина неисправности блока другая, то лучше будет заменить его на новый. Есть специалисты, которые считают, лучше сразу купить новый модуль.
