Трамблеры бесконтактной системы зажигания нового образца

Содержание:

Особенности зажигания разных видов, регулировка контактов
Первые признаки неисправности
Пошаговая инструкция
Проверка угла зажигания во время движения автомобиля
- Обсуждения закрыты для данной страницы
Инструкция по подключению КЗ
Диагностика и проверка катушки зажигания Ваз 2106
Подгорание из-за чересчур мощного искрообразования
Немного теории…
Устройство катушки
Коротко о зажигании
Установка своими руками и схема подключения
- Инструмент
Устройство бесконтактной системы зажигания
- - Устройство трамблера:
Как проверить катушку зажигания карбюратор ВАЗ 2107 — 2106
Монтаж БСЗ на ВАЗ 2106

Особенности зажигания разных видов, регулировка контактов

Существует два типа системы зажигания: электронная и механическая. Установка угла опережения любого из них одинакова, осуществляется путем вращения корпуса трамблера.

Отличительной особенностью является то, что у механического распределителя искра образовывается за счет размыкания контактов. Поэтому, перед настройкой угла опережения желательно проверить и при необходимости отрегулировать зазор между ними. Делается это следующим образом:

Коленчатый вал проворачивается до появления максимального расстояния между контактами.

С помощью щупа проверяется зазор. Если показатель отличается от рекомендуемого заводом изготовителем (для каждой модели авто он разный), то следует ослабить винты крепления и регулировки контактной группы.

Перемещением пластины выставляется требуемый зазор, после чего вначале затягивается регулировочный винт, а после контрольного измерения — крепежный.

В электронной системе зажигания контакты отсутствуют, возникновение искры в ней происходит за счет взаимодействия специальных датчиков и коммутаторов. Преимуществом является создание в электронной системе импульса высоковольтного напряжения в 1,5 раза выше, чем у механической.

Следовательно, на свечах образовывается искра больших размеров, что способствует лучшему воспламенению и сгоранию топлива, увеличению оборотов, улучшению пусковых характеристик и т.д. Электронная система зажигания требует только настройки правильного угла опережения.

Не зависимо от используемого трамблера и выбранного способа его регулировки, в процессе эксплуатации автомобиля может понадобиться корректировка угла опережения.

При «раннем» зажигании машина заводится хорошо, но при разгоне слышится постоянная детонация. При «позднем» падает мощность двигателя, наблюдается повышенный расход топлива и т.д.

В поисках оптимальных решений, изменять положение корпуса распределителя следует умеренно (не более 1 — 1,5 мм), после чего нужно зажимать фиксатор и испытывать машину в движении. В любом случае, для достижения наилучшей работы двигателя придется немного поэкспериментировать.

Видео — как выставить зажигание на ВАЗ 2109:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Сравнить стоимость ОСАГО для своего авто

Выбрать видеорегистратор: незаменимый гаджет для водителя

Некоторые водители предпочитают видеорегистратор в виде зеркала

Первые признаки неисправности

Инструкция по настройке системы зажигания ваз 2107 своими руками

Основные признаки выхода из строя катушки зажигания – отсутствия воспламенения. Если это одиночное устройство с распределителем, то во всех цилиндрах, если сдвоенная, либо одиночная – в обслуживаемых ей. Не обязательно отсутствие искры является стопроцентным признаком неисправной катушки. Возможно, перегорел ограничительный резистор, неисправна свеча, пробил высоковольтный провод, есть неисправность в системе зажигания. Необходима комплексная диагностика неисправности.

Визуальные признаки того, что не работает катушка зажигания:

наличие «дорожек пробоя», окалов на катушке;
изменение цвета диэлектрика;
подгорание контактов и разъемов;
следы перегрева на корпусе;
повышенное загрязнение.

Поговорим более подробнее о этих и других других моментах указывающих, что катушка зажигания Ваз 2106 находиться в неисправном состоянии.

Наличие дорожек перебоя в катушке зажигания

Разберемся, почему пробивает катушку зажигания. Во-первых, со временем в результате действия высоких перепадов температур диэлектрическая изоляция растрескивается, в микротрещины может попасть соленая влага, являющаяся проводником.

На фото представлена распространенная неисправность – пробой катушки зажигания Ваз 2106

Для напряжений более 15.000 вольт, формируемых во вторичной обмотке, в качестве проводника выступает даже чистая недистиллированная вода. Во-вторых, в процессе эксплуатации меняются физические свойства диэлектрика, резиновой изоляции наконечников высоковольтных проводов, особенно, сомнительного производства.

Высоковольтный пробой может являться причиной установки нештатных высоковольтных проводов, в которых отсутствует распределенное ограничивающее ток сопротивление. Пробой может возникнуть в результате сильного загрязнения, переувлажнения. Даже в случае единичного пробоя в конструкции наступают необратимые изменения, дальнейшая эксплуатация не рекомендуется.

Подгорание контактов и разъемов катушки зажигания Ваз 2106

Большой минус, недостаток КГ – это процесс искрения, от которого невозможно избавиться никак. Однако можно добиться значительной минимизации искроотдачи путем подключения конденсатора. Да, и обязательно выставлять правильный зазор.

Специалисты утверждают, что если увеличить зазор выше стандартных значений, можно избавиться от искрения. Другими словами, если подгорают контакты распределителя, увеличение зазора будет оптимальной мерой для устранения проблемы. Однако и на это найдутся свои недостатки. А в частности, уменьшается угол, что приводит к уменьшению напряжения добавочного тока.

Следы перегрева на корпусе катушки зажигания Ваз 2106

Еще один признак по которому, можно определить неисправность катушки зажигания “Вазовской Шестерки” – наличие следов перегрева на корпусе КЗ. На фото представлено как они выглядят:

Так выглядят следы перегрева на корпусе катушки зажигания

Пошаговая инструкция

Как расшифровываются метки в водительском удостоверении нового образца

Установить зажигание на вазе 2106 можно в 13 простых шагов:

Снимаем свечу цилиндра №1, пробкой из резины и пальцем закрываем отверстие для свечи.
С помощью специального ключа проворачиваем коленвал. По мере движения в первом цилиндре должен начаться такт сжатия. В этот момент поршень направится вверх, создастся внутреннее давление. Вы его почувствуете по тому, как резиновую пробку начнет выдавливать из отверстия.

В этот момент начинаем следить за ходом метки на шкиве. Она в конечном итоге должна совместиться с меткой на ГРМ. Если вы используете топливо с октановым числом 95 или 92, то нужно совместить ее со второй меткой (5 градусов)
Если же используемое топливо составляет 72 или ниже (что сегодня случается очень редко), то нужно стремиться к третьей метке (0 градусов)
Снимаем крышку с трамблера, предварительно отстегнув защелки.
Благодаря движению коленвала, ротор трамблера должен быть обращен к первому цилиндру.

Теперь важно проследить за тем, чтобы линия защелок крышки трамблера была параллельна оси мотора. Если это условие не соблюдено, нужно провести следующие процедуры.
Снимаем гайку крепления трамблера и проворачиваем его вверх
Далее крутим ось ротора и добиваемся его параллельного расположение по отношению к оси мотора.
Возвращаем трамблер на место и не до упора вкручиваем гайку.
Только сейчас начинается непосредственный процесс, благодаря которому мы сможем правильно настроить контактное зажигание.
Присоединяем вольтомметр таким образом, чтобы один конец был присоединен к выводу катушки, присоединенному к кабелю трамблера с низким напряжением, а другой конец фиксирован на «массе».
Включаем зажигание

Осторожно прокручиваем трамблер по часовой стрелке до момента отключения лампочки. Если же она и не загоралась, значит крутить ничего не нужно.
Теперь начинаем крутить трамблер в обратную сторону до момента зажигания лампочки

В этом положении фиксируем трамблер, затянув плотно гайку.
Настройка зажигания закончена, можно выключать зажигание и возвращать крышку распределителя обратно.

Теперь мы может удостовериться в том, правильно ли произведена установка зажигания. Запускаем мотор и начинаем ехать. Нужно разогнаться до 45 километров в час. По достижению нужной скорости, включаем четвертую передачу и резко жмем на педаль газа. Через пару секунд мотор должен начать детонировать (будут раздаваться хлопки, «пальцы» начнут звенеть). Как только автомобиль наберет подходящую для выбранной передачи скорость, детонация пропадет.

Если детонация не исчезла, значит, вы неправильно произвели регулировку и получили так называемое «раннее» зажигание. Значит нужно чуть-чуть провернуть трамблер по часовой стрелке на половину или одно деление. Если же детонация так и не возникла, значит у вас установлено «позднее зажигание». В этом случае трамблер проворачиваем против часовой стрелки на половину или одно деление.

https://carnovato.ru/kak-vystavit-zazhiganie-na-vaz-2106/
https://tolkavto.ru/remont-i-obsluzhivanie/elektrooborudovanie/kak-pravilno-vystavit-zazhiganie-na-vaz-2106.html
https://7vaz.ru/vaz-2106/vystavit-zazhiganie.html

Проверка угла зажигания во время движения автомобиля

Диагностический разъем ваз-2112 старого и нового образца: распиновка, где находится?

Проверку работоспособности системы зажигания после любой регулировки лучше всего производить в движении. Это связано с особенностями конструкции трамблёра и октановым числом используемого бензина. Бывает так, что выставленные по меткам углы зажигания не дают достаточной динамики и приёмистости. Поможет регулировка на слух по началу детонации:

Разгоняем автомобиль до скорости 45-50 км/ч на ровном участке дороги;
Включаем прямую передачу (на ВАЗ 2106 четвёртую) и нажимаем педаль газа до упора;
Должен появиться характерный звон (детонация), который пропадёт через 2-3 секунды, а ускорение будет ровным и мощным без провалов;
Если детонация не исчезает на протяжение всего разгона, значит угол зажигания «ранний»;
Полное отсутствие звона и вялая динамика говорят о запаздывании искры в цилиндрах;
Регулируем положение трамблёра на месте, доворачивая его на 3-5 градусов;
Когда регулировка будет завершена, положение корпуса трамблёра относительно блока отмечают риской или краской.

Работы по регулировке зажигания следует проводить регулярно. Интервал обслуживания простой контактной системы зажигания — 15000 км, для электронной — вдвое больше. Также регулярно проверяется состояние свечей зажигания и высоковольтных проводов. Все операции по настройке легко могут быть проделаны самостоятельно, гараж для этого не нужен. Навык самостоятельного ремонта зажигания ВАЗ 2106 всегда пригодится в дальней дороге или зимой, когда возникают проблемы с запуском.

Главная →Обслуживание и Ремонт →Двигатель →

Обсуждения закрыты для данной страницы

К сожалению, не смотря на большое разнообразие авто в наше время, и новые, и авто со стажем могут подвергаться поломкам. Именно поэтому, нужно быть готовым к решению проблем. Например, если у вас получится правильно выставить зажигание на своей машине, тогда вы можете справиться с любым устройством этого автомобиля

Очень важно, чтобы зажигание работало правильно, ведь от этого напрямую зависит корректность работы двигателя. Кроме того, это оказывает влияние на расход топлива автомобиля

Поэтому, владельцам «шестерки» необходимо знать, как выставлять зажигание на ВАЗ 2106 самостоятельно.

В целом, данная процедура не является какой-либо сложной и если ее правильно изучить, то можно сэкономить свое время и денежные средства на посещении сервисного центра по ремонту транспортных средств.

К преимуществам карбюраторных моторов автомобилей ВАЗ относят то, что их обслуживание достаточно легкое и они обладают высокой ремонтной пригодностью. Но, стоит отметить, что именно карбюраторные ВАЗы иногда могут потребовать установку зажигания вручную.

Как выставлять зажигание на ВАЗ 2106

Инструкция по подключению КЗ

Для проведения операции снятия и замены КЗ нужно приготовить:

головки или ключи на «8» и «10»;
удлинитель;
маленький вороток или трещотку.

КЗ находится в левом углу моторного отсека.

Процедура замены состоит из этапов:

Сначала следует снять центральный высоковольтный провод с распределителя зажигания (трамблера).
Далее нужно ключом на «8» отключить от контактов КЗ питающие провода. Чтобы правильно присоединить провода после установки нового узла, лучше запомнить, как они присоединены или пометить.
На следующем этапе нужно открутить две гайки крепления хомута, с помощью которого держится корпус КЗ.
Выкрутив гайки хомута, можно снимать катушку.
Далее устанавливается новое изделие, присоединяются все провода согласно пометкам.

Сборка осуществляется в обратном порядке.

Диагностика и проверка катушки зажигания Ваз 2106

Как проверить катушку зажигания автомобиля ВАЗ-2106 в домашних условиях? Лучший способ – воспользоваться мультиметром или омметром. Тестирование обмоток с помощью данного оборудования осуществляется таким образом:

чтобы убедиться в исправности первичной обмотки, подключаем омметр к боковым ее выводам и смотрим на показатели сопротивление. Для полностью рабочей катушки зажигания оно должно составить не менее 3-4 Ом. В противном случае устройство потребуется ремонтировать или заменять;
для проверки вторичной обмотки один из выходов омметра присоединяется к тому же боковому, а второй – к центральному выводу на самом импульсном трансформаторе. Нормальный показатель находится где-то в пределах 7,5-9,2 Ом. Чтобы получить точные данные, лучше воспользоваться руководством по эксплуатации вашего автомобиля. При наличии каких-либо отклонений катушка зажигания подлежит однозначной замене.

Перед выполнением описанных выше проверок необходимо отключить от аккумулятора минусовую клемму. Это поможет исключить риск короткого замыкания

Диагностика и проверка катушки зажигания Ваз 2106

Проверка наличия искры

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя

На фото представлена проверка искры свечи на Ваз 2106

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

На фото представлена проверка вторичной обмотки катушки зажигания Ваз 2106

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Если в результате проведенной проверки выяснилось, что элемент неисправен, то необходимо произвести его замену на новый.

Проверка трамблера

Если катушка исправна, но двигатель не заводится, проблему нужно искать в трамблере, для этого нужно снять его верхнюю крышку, отстегнув 2 защелки. Внутреннюю часть крышки нужно внимательно осмотреть, все контакты и уголек должны быть целыми. С трамблера нужно вытащить бегунок и тоже осмотреть его изнутри, бывает, что он трескается и искра бьет на массу.

Фото: Проверка трамблера Ваз 2106

Далее нужно внимательно осмотреть контакты прерывателя и при необходимости почистить их тонкой наждачной бумагой. Еще нужно осмотреть конденсатор, который обычно прикручен к трамблеру, без него искры тоже не будет. Чтобы проверить конденсатор, на него нужно подать питание с аккумулятора, а затем подключить лампочку или закоротить контакты металлическим предметом. Если лампочка не моргнет и не будет искры при замыкании, конденсатор не исправен. Его можно заменить любым другим, только не полярным.

В заключении хочется отметить тот факт, что никогда не следует проверять искру на зазор от провода до двигателя, при этом катушка зажигания быстро выходит из строя и ВАЗ 2106 уже не выйдет завести без ее замены. Все это происходит потому, что катушку пробивает изнутри, а все из-за сильно большого зазора на пробой.

Подгорание из-за чересчур мощного искрообразования

Подробнее о зазорах трамблера в отечественных версиях авто, можно прочитать в таблице.

Модель ДВС	Трамблер	Зазор контактов, мм	УЗСК, град.
Ваз 2101-2106	Р-125 или Р-125Д	0,4 плюс/минус 0,03	55 плюс/минус 3
ЗМЗ-24 «Волга»	Р-119Б	0,4 плюс/минус 0,05	39 плюс-минус 3
УМЗ-412 «Москвич»	Р-118, Р-147	0,4 плюс/минус 0,05	43 плюс/минус 4
МеМЗ-968, -966	Р-114, Р-114Б	0,4 плюс/минус 0,05	43 плюс/минус 4

Несложно догадаться – при неправильно установленном зазоре КГ и сильном искрении, можно добиться нормализации, если немного увеличить зазоры между контактами, но ненамного.

Чрезмерное искрение, напомним, может наблюдаться не только в КГ распределителя, но и на роторе. При вращении трамблера высоковольтажный ток передается от центрального контакта к боковому. И в данном случае, если произвести настройку неправильно, можно значительно уменьшить напряжение добавочного, вторичного напряжения.

Немного теории…

Катушка зажигания на автомобилях необходима для преобразования тока низкого напряжения 12 В в высокий ток — 11-20 кВ, который необходим для образования искры на свечах зажигания. Что происходит дальше известно, наверное, всем!? Искра воспламеняет рабочую смесь и происходит выброс энергии, который приводит в движение поршни. Как я уже говорил в своих предыдущих статьях, катушка зажигания — это своего рода трансформатор, который также можно назвать миниатюрной автомобильной «подстанцией».

На «семерке», как правило, используются контактные системы зажигания типа Б-117 А. Сама катушка располагается в моторном отсеке и крепится к левому брызговику на две шпильки. Также встречаются на ВАЗ 2107 и бесконтактные системы зажигания (БСЗ), в данном случае используются катушки типа 27.3705, маслонаполненные с разомкнутым магнитопроводом, а также типа 3122.3705 сухие с замкнутым магнитопроводом.

Устройство катушки

Для тестирования этой системы, потребуется электроприбор типа мультиметра, а также отвертки с разными навершиями и плоскогубцы с изоляцией для работы под напряжением. Необходимо соблюдать технику безопасности при работе с системой зажигания, т.к. в цепи протекает электрический ток высокого напряжения. Рекомендуется иметь перчатки из резины или плоскогубцы с изоляцией.

Принципиальная схема катушки зажигания ВАЗ 2106 расположена здесь. На рисунке показано, как подключение катушки зажигания проводится в стандартном варианте.

Катушка зажигания, цена на которую приемлема для большинства российских автолюбителей, имеет номенклатурный код 8352.12. и представляет собой резервуар маслонаполненного типа с магнитным проводом разомкнутого типа.

Штатная катушка зажигания «шестерки», купить которую несложно в любом специализированном магазине автомобильных запчастей, оборудована 3 контактными выводами: «Б», «К» и выход под центральный провод высокого напряжения. Подключение катушки зажигания происходит следующим путем: на вывод «Б» подсоединяется положительный провод аккумуляторной батареи через контакт выключателя зажигания. На выход «К» подсоединяется выходные контакты обеих обмоток катушек зажигания и отрицательный провод аккумуляторной батареи через коммутатор.

Катушка зажигания ВАЗ 2106 является одним из узлов системы зажигания, которая еще состоит из замка, высоковольтных проводов, распределителя и свечей.

Катушка — это высоковольтный импульсный трансформатор. Они состоит из сердечника, на который намотана вторичная обмотка из тонкого провода. Поверх вторичной обмотки намотана первичная из толстой проволоки. Каждая из обмоток соединена с аккумуляторной батареей.

• замок; • распределитель; • свечи; • кабели.

• сердечник с первичной обмоткой, изготовленной из тоненького провода; • вторичная обмотка — она сделана из более толстой проволоки.

регуляторы, центробежный и вакуумный (ЦР и ВР);

высоковольтные провода (ВП).

Катушка зажигания (КЗ) с двумя обмотками позволяет путем преобразования низкого напряжения получать высокий ток.

Механический распределитель (МР) в виде ротора с контактной крышкой распределяет тока к свечам.

Центробежный регулятор (ЦР) позволяет изменять пропорционально величине оборотов коленвала угол опережения (УОЗ). Конструктивно ЦР выполнен в виде двух грузиков. В процессе вращения они воздействуют на подвижную пластинку, на которой находятся кулачки МП.

Современная бобина является упрощенной версией индукционной катушки Румкорфа. Она была названа в честь изобретателя немецкого происхождения – Генриха Румкорфа, который первым запатентовал в 1851 году устройство, преобразовывающее постоянное низкое напряжение в переменное высокое.

Чтобы понять принцип работы, нужно знать устройство катушки зажигания и основы радиоэлектроники.

Это традиционная, общая катушка зажигания ВАЗ, применяемая в течение длительного времени и на многих других автомобилях. Фактически это импульсный высоковольтный трансформатор. На сердечнике, предназначенном для усиления магнитного поля, тонким проводом намотана вторичная обмотка, она может содержать до тридцати тысяч витков провода.

Поверх вторичной обмотки находится первичная из более толстой проволоки и с меньшим количеством витков (100-300).

Обмотки с одних концов соединены между собой, второй конец первичной подсоединяется к аккумуляторы, вторичная обмотка свободным концом подключена к распределителю напряжения. Общей точкой обмотки катушки подключены к коммутатору напряжения. Всю эту конструкцию закрывает защитный корпус.

Конструкция с одним выводом не является единственно возможной, существуют и другие варианты.

Двухискровые. Сдвоенная система применяется для цилиндров, которые работают в одной фазе. Предположим, в первом цилиндре происходит сжатие и искра нужна для воспламенения, а в четвертом фаза продувки и там образуется холостая искра.
Трехискровые. Принцип работы как у двухвыводной, только используются подобные на 6 цилиндровых двигателях.
Индивидуальные. Каждая свеча оснащена собственной катушкой зажигания. В данном случае обмотки поменяны местами — первичная находится под вторичной.

Коротко о зажигании

Чтобы понять зачем в автомобиле бобина (это народное название), и какое участие она принимает в обеспечении движения, надо хотя бы обобщенно понять устройство систем зажигания.

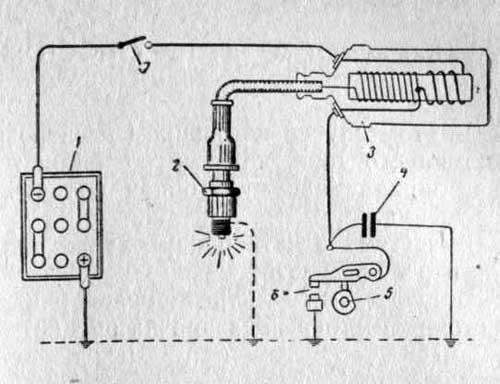

Упрощенная схема работы бобины приведена ниже.

Плюсовой вывод катушки подключен к положительной клемме аккумулятора, а другим выводом она соединяется с распределителем напряжения. Такая схема подключения является классической и широко применяется на машинах семейства ВАЗ. Для полноты картины необходимо сделать ряд уточнений:

Распределитель напряжения является неким диспетчером, подающим напряжение на тот цилиндр, в котором произошла фаза сжатия и должны воспламениться пары бензина.
Работой катушки зажигания управляет коммутатор напряжения, его исполнение может быть механическим или электронным (бесконтактным).

Механические устройства использовались в старых автомобилях: на ВАЗ 2106 и подобных, но сейчас они практически полностью вытеснены электронными.

Установка своими руками и схема подключения

Основные преимущества БСЗ для ВАЗ 2106:

Простота ремонта и обслуживания по сравнению с контактными системами.
Срок службы составляющих деталей значительно выше.
Снижение величины электромагнитных помех, которые связаны с образованием искры на контактных элементах.
Возможность обеспечения более равномерной работы силового агрегата. БСЗ позволяет стабилизировать угол опережения во время езды. Это способствует лучшей экономии горючего.
Увеличенная мощность искры за счет роста пикового напряжения высоковольтных сигналов. Это связано с повышенной разностью потенциалов в электроцепи вторичного тока.
Упрощенный пуск силового агрегата при низких температурах.
Улучшение динамических характеристик транспортного средства.
Горючая смесь в цилиндрах двигателя сгорает лучше. Это способствует снижению величины концентрации угарного газа.

В соответствии с отзывами, можно выделить следующие недостатки бесконтактных систем зажигания для ВАЗ 2106:

Высокая стоимость. Цена полного комплекта составит не меньше двух тысяч рублей.
Слабый контроллер Холла. Этот датчик часто выходит из строя на БСЗ. Рекомендуется возить с собой один запасной контроллер на случай, если проблема застанет в дороге.
Коммутаторный узел имеет ресурс использования, но по факту срок эксплуатации может составить меньше заявленного. Такие механизмы на практике обычно работают по пять лет и больше. Но иногда возможна преждевременная поломка устройства, даже через несколько месяцев после монтажа. Данная проблема характерна для механизмов азиатского производства.
Блок управления БСЗ неразборный, поэтому ремонту в случае поломки он не подлежит, только замене.
Электронные составляющие БСЗ характеризуются высокой чувствительностью к скачкам напряжения, если генераторный узел в автомобиле работает с перебоями. Также возможен выход из строя элементов в результате электромагнитного воздействия.

Итак, определившись с выбором, предлагаем ознакомится с необходимым инструментарием, порядком действий по замене и видеоинструкциями.

Инструмент

Из инструмента вам понадобится:

Ключ на 13 — снять и поставить трамблёр
Отвёртка — закрутить саморезы.
Дрель со сверлом по металлу, диаметром для саморезов
Два самореза — прикрутить коммутатор.
Ключи на 10 и 8 — снять и поставить катушку.

Отсоедините минус аккумулятора.
Перед тем как начинать работу с системой зажигания, отсоедините минусовой контакт аккумулятора
Снимите крышку трамблёра с высоковольтными проводами.
Снятие крышки распределителя зажигания
Отключите высоковольтный провод на катушке.
Отсоединение провода от катушки зажигания
Короткими включениями стартера выставите бегунок распределителя зажигания перпендикулярно мотору.
Так должен быть установлен трамблёр относительно мотора
Сделайте отметку положения трамблёра маркером на двигателе.
Установка бегунка распределителя зажигания
Открутите гайку, удерживающую трамблёр, ключом на 13. Отключите провод, соединяющий устройство с катушкой.
Перед снятием распределителя зажигания отключите провод, который идёт на него с катушки
Новый распределитель зажигания вставьте в двигатель, сняв с него крышку.
Распределитель зажигания необходимо вставить в штатное гнездо
Поверните корпус тремблера так, чтобы средняя метка на нём совпала с поставленной вами ранее отметкой на моторе.
Закрутите гайку крепления нового распределителя зажигания.
Крепление распределителя зажигания удерживает гайка
Наденьте крышку трамблёра и подсоедините к ней провода.
Так устанавлвается крышка на трамблёр
Замените катушку зажигания новой.
Для новой системы нужна новая катушка
Подсоедините штатные и новые провода к катушке. Чтобы подключить всё правильно, используйте схему.
Все соединения должны соответствовать схеме
Установите коммутатор в любое удобное место. Дрелью высверлите отверстия, в них закрутите саморезы, которые будут удерживать устройство. Проверьте подключение всех систем ВАЗ-2106.
Коммутатор много места под капотом не займёт и его расположение не играет роли
Заводите мотор. Если не завёлся с первого раза, можно немного повернуть трамблёр. Тем самым вы поменяете угол опережения зажигания.

Устройство бесконтактной системы зажигания

Устройство БСЗ для карбюраторных двигателей состоит из:

Трамблер. Это устройство, которое отвечает за создание искры в нужный момент. Его еще называют распределителем системы зажигания.
Высоковольтная катушка. Этот элемент в устройстве системы зажигания получает от аккумулятора низкое напряжение, преобразует его и подает высокое напряжение. Поэтому от него идут высоковольтные провода.
Катушка состоит из двух обмоток. Первичная — из проводом большого сечения (соединяется с электрической частью авто посредством реле замка зажигания), вторичная — это много витков тонкой проволоки (соединяется высоковольтным проводом с трамблером).
Коммутатор. Данный элемент системы бесконтактного зажигания отвечает образование искры. Простыми словами, коммутатор — это усилитель сигнала. Коммутатор есть только в системе зажигания ДВС с карбюратором. Кстати, самым лучшим карбюратором СОЛЕКС считается. На инжекторных Ваз 2107, как и на других — коммутатор не нужен, поскольку его функции выполняет контроллер бортового компьютера.
Высоковольтная и обычная проводка. Проводка высоковольтного напряжения должны соответствовать требованиям мощной изоляции.
Клеммы. Служат для соединений, должны быть прочными.

Электронная и бесконтактная система зажигания — это одно и то же устройство. Получило название из-за отсутствия контактной группы в устройстве системы. В замке зажигания контактная группа тоже есть, которая является частой причиной отказа запуска двигателя.

Устройство трамблера:

корпус;
вал;
кулачок;
подвижный контакт (бегунок).

Как проверить катушку зажигания карбюратор ВАЗ 2107 — 2106

Второй вариант проще выдергиваем с трамблёра высоковольтный провод который ведёт к катушке зажигания подводим к массе не соприкасаемся примерно 0.5-0.9 милиметров и прокручиваем стартёром искра должна быть насыщена сине-желтоватого оттенка и громкая если нет такого можно смело менять у вас потеря напряжение ( Убедитесь что аккумулятор не разряжен! Как проверить генератор ВАЗ ) также если есть вторая катушку зажигания можно просто накинуть на неё провода и проверить завести двигатель и посмотреть как будет работать или как говорилось ранее на искру по массе как установить зажигание на ВАЗ 2106 .

Монтаж БСЗ на ВАЗ 2106

Выбирая комплект бесконтактного зажигания, обратите внимание на объем двигателя вашей «шестёрки». Вал трамблёра под мотор 1,3 литра должен быть на 7 мм короче, чем для более мощных силовых агрегатов 1,5 и 1,6 л

Чтобы установить БСЗ на автомобиль ВАЗ 2106, следует подготовить такой набор инструментов:

ключи рожковые либо накидные размерами 7—13 мм;
отвёртки с плоским и крестообразным шлицем;
плоскогубцы;
дрель со сверлом 4 мм (для крепления электронного блока в лонжероне придётся сделать 2 отверстия под саморезы).

Чтобы просверлить 2 отверстия под коммутатор, можно вместо электрической использовать ручную дрель

Очень рекомендую приобрести накидной ключ 38 мм с длинной рукояткой для откручивания храповика. Стоит недорого, в пределах 150 руб., пригодится во многих ситуациях. С помощью данного ключа легко поворачивать коленчатый вал и выставлять метки шкива для настройки зажигания и ГРМ.

Накидным ключом 38 мм очень удобно поворачивать коленвал за гайку храповика

Первым делом нужно демонтировать старую систему — главный распределитель и катушку:

Вытащите из гнёзд крышки трамблёра высоковольтные провода и отсоедините её от корпуса, разблокировав защёлки.
Поворачивая коленвал, выставьте бегунок под углом примерно 90° к мотору и поставьте напротив метку на клапанной крышке. Открутите гайку 13 мм крепления распределителя к блоку.
Раскрутите зажимы старой катушки и отсоедините провода. Распиновку желательно запомнить или зарисовать.
Ослабьте и выверните гайки крепления хомута, снимите катушку и трамблёр с автомобиля.

Извлекая распределитель зажигания, сохраните прокладку в виде шайбы, установленную между площадкой детали и блоком цилиндров. Она может пригодиться для бесконтактного трамблёра.

Перед монтажом БСЗ стоит проверить состояние кабелей высокого напряжения и свечей. Если сомневаетесь в работоспособности указанных деталей, лучше сразу их поменяйте. Исправные свечи необходимо почистить и выставить зазор 0,8—0,9 мм.

Установку бесконтактного комплекта выполняйте по инструкции:

Снимите крышку распределителя БСЗ, при необходимости переставьте уплотнительную шайбу со старой запчасти. Поверните бегунок в нужное положение и вставьте вал трамблёра в гнездо, площадку слегка прижмите гайкой.
Наденьте крышку, зафиксировав защёлки. Подсоедините кабели свечей согласно нумерации (цифры указаны на крышке).
Прикрутите катушку бесконтактной системы к кузову ВАЗ 2106. Чтобы клеммы «Б» и «К» стояли в исходном положении, предварительно разверните корпус изделия внутри крепёжного хомута.
Наденьте на контакты провода от замка зажигания и тахометра согласно приведённой выше схеме.
Рядом на лонжероне установите контроллер, просверлив 2 отверстия. Для удобства снимите расширительную ёмкость.
Подключите жгут проводов к трамблёру, коммутатору и трансформатору. Жила синего цвета подводится к клемме «Б» катушки, коричневого — к контакту «К». Поставьте высоковольтный кабель между крышкой распределителя и центральным электродом трансформатора.

Если в процессе монтажа обошлось без досадных ошибок, автомобиль заведётся сразу. Зажигание можно подстроить «на слух», отпустив гайку трамблёра и медленно поворачивая корпус на холостых оборотах двигателя. Добейтесь наиболее стабильной работы мотора и затяните гайку. Монтаж окончен.
