Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.

Красный

Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:

• источниках питания;
• аудио-, видео аппаратуре;
• иных устройствах с электронно-программными блоками управления.

Плюс

Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.

Минус

Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:

• складского и муниципального транспорта;
• подъемных механизмов;
• датчиков и средств автоматизации.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Цвет проводов плюс ( ) и минус (-) в сетях постоянного тока

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.

Красный

Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:

• источниках питания;
• аудио-, видео аппаратуре;
• иных устройствах с электронно-программными блоками управления.

Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.

Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:

• складского и муниципального транспорта;
• подъемных механизмов;
• датчиков и средств автоматизации.

Следует помнить! Отечественные нормативы неоднократно менялись на протяжении последних десятилетий. В настоящее время применяют рассмотренную выше маркировку.

https://www.youtube.com/watch?v=channelUChB8KhWMvtTMXpi-zgHx5FQ

Варианты цветового оформления оболочек помогут узнавать целевое назначение проводников:

• голубой – рабочий нулевой;
• поперечные или продольные комбинации из желтых и зеленых полос – защитный нулевой;
• основной синий с изменением на сочетание желтых и зеленых полос в местах соединения – совмещенный рабочий и защитный нулевой.

К сведению. Последний универсальный вариант может быть выполнен по обратной схеме. Основная часть линии создана из комбинации желтых и зеленых полос, в местах соединения применен синий цвет.

Расцветка в сети 220В и 380В

Монтаж одно- и трехфазных электрических сетей облегчается, если проводка выполнена многоцветным проводом. Ранее для однофазной квартирной проводки использовали плоский двухжильный провод белого цвета. При монтаже и ремонте для исключения ошибок необходимо было прозванивать каждую жилу в отдельности.

Выпуск кабельной продукции с окраской жил разными цветами снижает трудоемкость работ. Для обозначения фазы и нуля в однофазной проводке принято использовать следующие цвета:

• красный, коричневый или черный – фазный провод;
• остальные цвета (предпочтительно синий) – нулевой провод.

Маркировка фаз в трехфазной сети немного отличается:

• красный (коричневый) – 1 фаза;
• черный – 2 фаза;
• серый (белый) – 3 фаза;
• синий (голубой) – рабочий ноль (нейтраль)
• желто-зеленый – заземление.

Кабельная продукция отечественного производства соответствует стандарту окраски жил, поэтому многофазный кабель содержит разноокрашенные жилы, где фаза – белый, красный и черный, ноль – синий, а земля – желто-зеленый проводники.

При обслуживании сетей, смонтированных по современным стандартам, можно безошибочно определить назначение проводов в распределительных коробках. При наличии жгута разноцветных проводов коричневый из них будет обязательно фазным. Нулевой провод в распределительных коробках ответвлений и разрывов не имеет. Исключение составляют отводы к многополюсным коммутирующим аппаратам с полным размыканием цепи.

Для чего нужна цветовая маркировка

Провода нужно соединять друг с другом только в строгом соответствии. Если перепутать, то произойдет короткое замыкание, которое может привести к выходу оборудования или самого кабеля из строя, а в некоторых случаях – даже к возгоранию.

Стандартная расцветка проводов

Маркировка позволяет правильно соединять провода, быстро искать нужные контакты и безопасно работать с кабелями любых типов и форм. Маркировка, согласно ПУЭ, является стандартной, поэтому зная принципы соединения, вы сможете работать в любой стране мира.

Отметим, что старые кабеля, выпускавшиеся при СССР, имели один цвет проводника (обычно черный, синий или белый). Чтобы обнаружить нужный контакт, их приходилось прозванивать или подавать фазу поочередно на каждый провод, что приводило к необоснованным тратам времени и частым ошибкам (многие помнят  свежепостроенные хрущевки, в которых при нажатии на звонок у входной двери включался свет в ванной, а при нажатии на выключатель в спальне пропадало напряжение в розетке в прихожей).

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

• черный, отвечает за отрицательный заряд;
• красный, отвечает за положительный заряд;
• желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

В этот раз расскажем, как и зачем перед покупкой нужно проверить авто мультиметром. Методами можно пользоваться прямо при встрече с продавцом и осмотре автомобиля. Чтобы дело шло быстрее, потренируйтесь накануне на машине друга или знакомого.

Прежде всего, мультиметр нужен затем, чтобы вовремя заметить утечку тока на машине. Из-за нее двигатель может работать неровно, выбросы станут более пахучими. Проводка может замкнуть, что выведет из строя магнитолу, электронный блок управления и другие приборы. Или железный конь просто не заведется.

Как зарядить аккумулятор 18650?

Выполнять подзарядку элемент питания 18650 li ion следует частенько. В противном случае он может потерять свою прежнюю резвость.

1. Выполнение зарядки происходит с вольтажа 0,05 в, а заканчивать следует, когда напряжение достигает уровня в 4,2 вольта. Так батарея будет в целости.
2. Зарядка может быть осуществлена при токе 0,5-1 Ампер. Поэтому каким током заряжать li ion аккумулятор 18650, теперь понятно. Первое значение является самым сбалансированным. Второе сделает процесс зарядки быстрее. Но не стоит увеличивать силу тока без всякой необходимости.
3. Батареи 18650 подзаряжаться должны не больше 3-х часов. Иначе химия может пострадать. Хорошо если встроена защита. В этом случае АКБ сам отключится.
4. Не нужно чтобы аккумулятор сильно разряжался. Прежние характеристики будет проблематично вернуть. Время от времени его нужно подзаряжать.
5. В первый раз следует выполнить 5 циклов заряда и 5 циклов разряда.

Как зарядить аккумулятор 18650 без зарядного устройства?

Без подзарядника выполнить наполнение АКБ энергией можно только через USB пор. Для этого в вашей батареи должен быть специальный разъем. Подробности в видео.

Зарядное устройство для батареек 18650

Зарядить своими руками данный элемент питания можно с помощью стандартного зарядника. Обычно устройство с 1 гнездом способно давать заряд силой тока 1 Ампер. Подобный аппарат будет удобен для тех людей, которые выполняют заряд один раз в 12 месяцев.

Подключение модуля зарядки батареи 18650 выполняйте строго, соблюдая полярность.

Те зарядные устройства, которые имеют 2 гнезда под батареи с 4,2 в. Если увеличить вольтаж АКБ умрет. К счастью есть индикатор, который следит за процессом.

В розничной торговле могут встретится смешанные типы зарядников. Они предназначены как для аккумулятора 18650, так и для обычных никель кадмиевых батарей.

Устройства, которые имеют высокую стоимость оснащены более богато. В них есть реле и все возможные индикаторы контроля. Поэтому зарядка для литий ионных аккумуляторов 18650 будет более надежной.

Что делать если 18650 не заряжается?

Проверьте дату изготовления, возможно его срок уже иссяк.
Подумайте сколько циклов заряда и разряда уже вы сделали. Если больше чем указано в характеристиках АКБ, то он уже отслужил.
Проверьте исправно ли зарядное устройство

Возможно перемололся провод.
Обратите внимание на контакты. Есть вероятность нарушения соприкосновения батареи и жестяной пластины

Причиной может быть налет, ржавчина или окисление.
Проверьте есть ли электричество в доме.

Эти пять пунктов помогут понять почему не заряжается аккумулятор 18650.

Как зарядить аккумулятор 18650 зарядкой от телефона?

Ниже в видео изложена инструкция как правильно можно это сделать. Вот что потребуется:

1. Мобильная зарядка ТР 4056.
2. АКБ.
3. Паяльник.
4. Провода.
5. USB провод с подходящим разъемом.
6. Зарядник для телефона.

После сбора устройства остается подсоединить его к ЗУ телефона с помощью USB кабеля.

А вот зарядка 18650 от солнечной батареи возможна если создать специальное устройство выдающее нужный ток. Но в действительности придется постараться чтобы воплотить конструкцию в жизнь. Готовой разработки пока нет.

Смотрите видео о том, как собрать крутую батарею с солнечными панелями.

Совет! Лучше всего покупать зарядное устройство для 18650 li ion аккумуляторов CV или CC.

Как сделать зарядник для батареек 18650?

Зарядка для li ion аккумуляторов может быть выполнена на микросхеме LM 317. Ниже представлена схема и как она выглядит в сборе.

В видео представлен пример создания ЗУ для данного элемента питания.

С помощью каких инструментов можно определить «плюс» и «минус»

В некоторых квартирах постсоветского периода, в новостройках, чаще всего, использовали алюминиевый двух-трех жильный кабель. В случае, если от счетчика идет такой кабель, а заменить его проблематично, нужно определить, где «плюс», а где «минус». Провод имеет белую оплетку и никак не подписан.

Для распознавания «плюса» и «минуса» понадобятся инструменты.  Самым простым является отвертка-индикатор. Перед тем, как приступить к работе, необходимо обесточить сеть, развести провода в разные стороны и зачистить изоляцию. После этого включить напряжение и аккуратно дотронуться отверткой-индикатором до оголенного провода, руками прикасаться нельзя. На проводе, где загорится индикатор – это фаза («плюс»). На другом проводнике индикатор гореть не будет — это ноль («минус» или нейтраль).

Нахождение плюса с помощью отвертки-индикатора

Важно! Инструменты для измерения напряжения должны иметь изолированные ручки. Если кабель имеет 3 жилы, и необходимо распознать, где фаза, где ноль, а где «земля»

Для этого понадобиться специальный измерительный прибор — мультиметр. Это устройство имеет регулятор, устанавливающий диапазон, табло и 2 щупальца. Для установления назначения проводников необходимо:

Если кабель имеет 3 жилы, и необходимо распознать, где фаза, где ноль, а где «земля». Для этого понадобиться специальный измерительный прибор — мультиметр. Это устройство имеет регулятор, устанавливающий диапазон, табло и 2 щупальца. Для установления назначения проводников необходимо:

1. Диапазон на регуляторе устанавливается более 220В.
2. Одним щупом касаются фазы, а другим — второго проводника для определения.
3. Если табло показывает 220, то ноль найден, если на табло показывает немного ниже 220, то это – заземление.

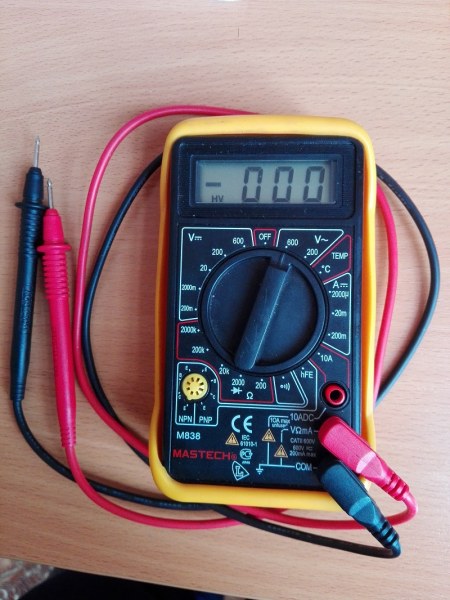

Мультиметр

Существуют другие альтернативные варианты определения наличия напряжения, но это опасно для жизни. Рекомендуется пользоваться только исправными инструментами и не проводить эксперименты, которые могут нанести вред здоровью человека.

Для определения «+» и «-» не обязательно иметь специальное образование, но следует знать принципы маркировки проводов и соблюдать правила безопасности.

Маркировка проводов при переменном трехфазном токе

Посмотрев цветовую маркировку, можно без труда определить землю, ноль и фазу. В современных электрических проводниках каждая жила имеет индивидуальную расцветку. Зная, какая жила какому цвету соответствует, можно легко выполнить монтаж. Если установка проводилась с новой электропроводкой и по современным стандартам и правилам, то этого бывает вполне достаточно.

1. Нейтраль или рабочий ноль синего или сине-белого цвета.
2. Заземление или защитный ноль – это провод желто-зеленого цвета.
3. Фаза может быть отмечена всеми остальными цветами, среди которых:

• бирюзовый;
• оранжевый;
• белый;
• розовый;
• фиолетовый;
• серый;
• красный;
• коричневый;
• черный.

Разобравшись с цветом маркировки, можно без труда определить, какой провод за какую функцию отвечает. В силу иной схемы работы, исключение могут составлять проводники, подходящие к переключателям, выключателям и т. д.

Параметры классификации проводов

Типовое наименование кабеля содержит буквы и цифры. С помощью расшифровки этих символов можно узнать главные характеристики продукции данной категории:

• материалы проводника (оболочки);
• количество жил;
• площадь поперечного сечения;
• дополнительные параметры.

Пример расшифровки (АВБбв-нг):

• А – жила изготовлена из алюминия (медь не маркируется);
• В – изоляционные оболочки сделаны из ПВХ;
• Бб – защита от механических повреждений, из стальной ленты без демпфирующей прокладки;
• нг – в состав полимерной оболочки добавлены компоненты, предотвращающие горение.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос. Такого цвета могут быть заземление.

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой. Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата.

В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого.

В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.
