Проверка работоспособности свечей зажигания

Стенд для проверки свечей зажигания своими руками

Для того, чтобы сделать стенд для проверки свечей зажигания своими руками, понадобится:

* Автомобильный переносной компрессор, работающий от 12 В * Коммутатор с проводкой от автомобиля «Жигули» * Катушка зажигания с бронепроводом * Два тумблера * Компьютерный вентилятор с тремя выводами * Переменный резистор * Паяльник, флюс, припой * Небольшой отрезок шланга * Камера высокого давления с резьбой под свечу зажигания * Лист металла толщиной 2 мм * Сварочный аппарат * Баллончик краски * Сварочная маска, краги * Защитные очки, наушники, перчатки * Углошлифовальная машинка, отрезной круг * Электродрель

Шаг первый.

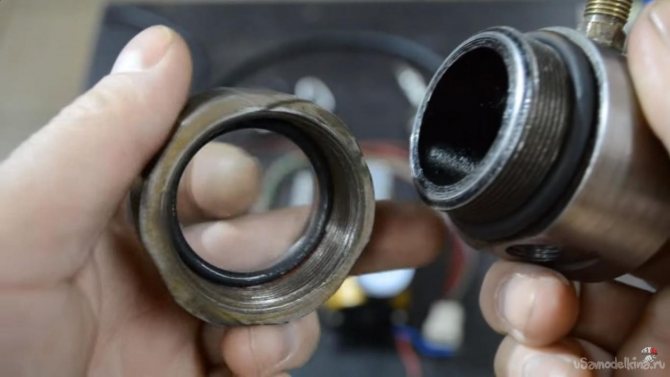

Главной деталью стенда является камера высокого давления.

Она была заказана у токаря, но при желании ее можно сделать самому, если есть токарный станок по металлу. Сделана данная камера из круглой металлической болванки, в ней проточено отверстие и вставлено под углом 45 градусов зеркало, нарезана резьба на корпусе и на крышке.

В крышку установлено оргстекло толщиной порядка 4 мм, для плотного прилегания имеется резиновое кольцо внутри крышки, а также на самом корпусе посажено кольцо, но большего диаметра, что обеспечивает наибольшую герметизацию.

На самом корпусе просверлено отверстие и нарезана резьба под свечу зажигания, а относительно этому отверстию на 180 градусов приварен спускной клапан, роль которого выполняет ниппель,предназначен он для спуска давления в камере перед выкручиванием свечи.

Также на самом корпусе находится штуцер для подключения шланга к компрессору, с той же стороны просверлены два отверстия и нарезана резьба под установку на стенд.Шаг второй.

Далее собираем электрическую часть.

По схеме подключаем детали, после чего проверяем схему в работе, подключив питание 12 вольт.

При подключении питания начинает крутиться вентилятор и катушка зажигания вырабатывает искру, а при помощи переменного резистора можно изменять частоту биения искры, то есть имитировать обороты двигателя.

После проверки спаиваем надежно провода при помощи паяльника и припоя, для лучшей пайки используем флюс, далее изолируем оголенные провода.Шаг третий.

Из листа толщиной 2 мм выпиливаем части корпуса углошлифовальной машинкой, особых требований здесь нет, главное чтобы все детали стенда поместились внутри корпуса.При работе с углошлифовальной машинкой будьте аккуратны, одевайте защитные очки, перчатки и наушники. Затем при помощи сварочного аппарата свариваем из листов металла корпус.При работе со сварочным аппаратом не забывайте использовать сварочную маску и краги.

Далее устанавливаем все детали внутрь корпуса, ко дну прикручиваем катушку зажигания, а к стенке коммутатор, также прикручиваем компрессор.

Для отвода воздуха в боковой стенке просверливаем отверстия по кругу и устанавливаем вентилятор.

Для регулирования частоты оборотов на верхнюю крышку прикручиваем переменный резистор в заранее просверленные отверстия, а также два тумблера, один под включение компрессора, другой под включение катушки зажигания и вентилятора. Камеру высокого давления прикручиваем также на верхнюю крышку при помощи двух болтов, к ее штуцеру подсоединяем шланг от компрессора. Из корпуса выводим провода для подключения питания и бронепровод с насвечником.

Шаг четвертый.

Завершающим этапом является покраска готового стенда при помощи баллончика с краской.

После высыхания можно переходить к тестированию свечей зажигания. Сначала вручную вкручиваем свечу в камеру высокого давления, далее хорошенько затягиваем ее при помощи гаечного ключа.

Включаем тумблер, отвечающий за катушку зажигания и вентилятора, в окошке видно, как пробивает искра, если пробоев по корпусу нет, повышаем давление в камере.

Если есть пробой искры по корпусу, то свечу можно считать негодной

На этом у меня все, всем спасибо за внимание и творческих успехов. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст

Подробнее здесь.

Самостоятельное выявление проблем

Процедура нетрудная. Самый простой способ – визуальный. Самый сложный связан с детальным изучением работоспособности двигателя.

Одним из явных признаков поломки этих является нарушение в работе двигателя. Например, он может тяжело запускаться, у него могут быть холостые обороты.

Другие признаки таковы:

1. Первый связан с вращением коленчатого вала. Если его вращение осуществляется с нужной частотой, но сам мотор не запускается, это признак отсутствия зажигания. Иначе говоря, воздушная смесь не воспламеняется.
2. Если в цилиндрах вспыхивает смесь из горючего и воздуха, мотор может трудиться крайне не стабильно.
3. При запуске двигателя не функционирует стартер. В итоге и двигатель тоже затухает.
4. Очень высокие расходы горючего. Если состав из топлива и воздуха не воспламеняется, то мощь силового агрегата сокращается или падает до нуля. Компенсировать потери мощности может подача увеличенной дозы горючего в цилиндры. И в результате получаются внушительные траты топлива.
5. Не работает катализатор. Если в технологии нет зажигания, нет и возгорания топливовоздушного состава. И не загорающееся топливо оказывается в катализаторе. И там оно окисляется. И катализатор перестает функционировать.
6. Плохо запускается холодный мотор. Во время поворачивания зажигания холодные сосредотачивают в себе конденсат. А он считается отличным проводником электричества. Если дистанция между электродами увеличивается, то и должна развиваться степень напряжения пробоя. Самостоятельно её развить нельзя, ведь энергия будет устраняться по указанным электродам, а также конусу из керамики.
7. На поверхности есть следы механических дефектов. Это признак либо полной поломки, либо неправильной работы.
8. На электродах имеются нагары и отложения. От самих свечей опахивает топливом. Это свидетельство того, что сама система, и все до одной неисправны.
9. Повреждённый кабель, проводящий мощное напряжение, могут серьёзно ухудшать привычную работу.

Советы по правильной замене свечей

Напоследок дадим вам несколько полезных советов, которые не только помогут вам правильно поменять свечи зажигания или накала, но и позволят избежать различных неприятностей.

1. Проследите за тем, чтобы нагар или грязь около колодцев ни в коем случае не попадали в камеру сгорания. Для этого удалите пыль и грязь еще до удаления старых свечей. Если это случилось, можно воспользоваться компрессором, чтобы выдуть грязь оттуда. Или на бензиновом двигателе можно попробовать запустить мотор без свечи, вследствие чего поршень сам выбросит топливную смесь с грязью в подкапотное пространство.
2. Для замены свечей (особенно это актуально для свечей зажигания) пользуйтесь специальным свечным ключом (или хотя бы головкой). Дело в том, что эти приспособления не только облегчают работу, но и плотно держат непосредственно свечу, не давая ей упасть в подкапотное пространство. Как правило, свечной ключ при покупке машины идет в наборе. Если у вас его нет, то купите в автомагазине, он недорого стоит.
3. Лучше всего менять свечи (как откручивать, так и закручивать) на холодном, а не на горячем двигателе. Это связано с тем, что теплая резьба больше подвержена деформации.
4. Независимо от того, сколько свечей вышло из строя, менять нужно сразу все. Причина — они имеют приблизительно одинаковый ресурс работы. И если приходит в негодность одна, значит скоро это случится и с остальными.
5. Для удобства замены свечей накала их рекомендуется раз в полгода выкручивать и вкручивать обратно, чтобы избежать прикипания. В противном случае, при замене из-за хрупкости этой запчасти они могут сломаться прямо в свечном колодце.
6. За 3 дня до замены свечей накала рекомендуется отмачивать их проникающей смазкой по 2-3 раза на день.

При установке или замене свечей нужно выбрать правильный момент затяжки. Если момент затяжки будет сильно большой, свеча может повредиться, а слишком низкий момент затяжки станет причиной плохого теплоотвода и уплотнения. Большинство производителей указывает на упаковке конкретные значения крутящего момента. Приведем для вас таблицу от известного производителя DENSO, на которую вы можете ориентироваться:

Размер резьбы	Рекомендуемый момент	Рекомендуемое число оборотов
Новая свеча	Использованная свеча
Прокладка	М8, Тип Y	9…10 Н·м	±1 обор.	±1/12 обор.
М10, Тип U, N	10…15 Н·м	±2/3 обор.	±1/12 обор.
М10, Прокладка из нержавеющей стали	10…15 Н·м	±3/4 обор.	±1/12 обор.
М12, Тип SXU, X, XE, XU, ZXE, ZXU	15…20 Н·м	±1/3 обор.	±1/12 обор.
М14, Тип FK, J, K, KJ, P, PK, PKJ, PQ, Q, QJ, QL, S, SF, SK, SKJ, SV, SVK, VK, VKJ, W, ZT	20…25 Н·м	±1/2 обор.	±1/12 обор.
М14, Прокладка из нержавеющей стали	20…25 Н·м	±2/3 обор.	±1/12 обор.
М18, Тип L, M, MA, MW	30…40 Н·м	±1/4 обор.	±1/12 обор.
Коническое гнездо	М14, Тип PT, PTJ, T	20…30 Н·м	±1/16 обор.	±1/16 обор.
М18, Тип MA	30…40 Н·м	±1/4 обор.	±1/12 обор.

Мечик для чистки свечного колодца

Еще один совет. В автомагазинах вы можете найти «Набор для ремонта свечных колодцев». Среди прочих инструментов в него входит мечик. Даже если резьба под свечку нормальная, все же рекомендуем вам пройтись этим инструментом по ней. Это нужно для того, чтобы очистить грязь и накал в резьбе. При этом смажьте мечик смазкой (например, графитовой) для того, чтобы мусор цеплялся именно к ней. Операцию проводите в несколько этапов. Например, один поворот, очистка инструмента, два поворота — аналогично. Главное, не спешить, а выполнять очистку качественно.

Желательно, но необязательно, мазать резьбу свечей смазкой, способной выдерживать значительные температурные режимы. Например, для этого можно использовать специальные смазки.

Иногда возникают ситуации, когда после замены свечей двигатель начинает «троить» или вовсе не заводится. Тут возможны разные варианты. В частности:

• новая или отремонтированная свеча повреждена;
• при установке вы нарушили целостность электропроводки (возможно, клеммы);
• плохой контакт между клеммой и свечой;
• при одновременной замене нескольких свечей вы перепутали местами контактные провода;
• неверно выбрали момент затяжки свечи.

В любом случае вам необходимо повторить процедуру по демонтажу проблемной свечи, после чего проверить ее и выполнить ревизию.

Итоги

Замена свечей зажигания и накала — несложная процедура, которая доступна любому, даже начинающему, автолюбителю. Для этого нужно минимум инструментов и опыта. Так вы сможете сэкономить, ведь цена на замену свечей на СТО немаленькая. Гораздо важнее в данной ситуации, вовремя выявлять неполадки и проводить ревизию или замену свечей. Соблюдайте график замены, рекомендуемый производителем вашего автомобиля. Также для продления срока службы пользуйтесь качественным топливом и заливайте хорошее масло.

5 способов проверки свечей зажигания на работоспособность

• 5 способов проверки свечей зажигания на работоспособность
• Проверка “на искру”
• Проверка мультиметром
• Проверка пистолетом
• Проверка пьезоэлементом
• Проверка поочередным отсоединением проводов

Когда автовладелец начинает замечать, что мотор его автомобиля стал работать с перебоями, теряя свою мощность, первое подозрение падает на свечи зажигания, а именно на неисправности в них

Обратите внимание на холостые обороты. Также, если машина расходует топливо не как обычно, тогда уже можно смело проверить свечи зажигания самому

Проверка “на искру”

Выполнить данную процедуру сможет даже водитель-новичок. Поэтому не стоит никого обманывать, говоря, что не знаете, как производится проверка свечей зажигания своими руками. Начнём со способов проверки свечи на искру. Первый подразумевает под собой поочерёдное отсоединение проводов, идущих от свечей на прерыватель-распределитель. Но перед тем как проверить искру на автомобильных свечах зажигания, запомните звук работы силового агрегата. Также внимательно прислушайтесь к нему после снятия каждого проводка со свечей зажигания. Если он остался прежним, значит, проблема именно в той свече, которая сейчас находится у вас в руках. Далее её следует почистить или заменить, в зависимости от степени «запущенности».

Второй способ также не вызовет у вас затруднений. Если же в первом случае вы ничего толкового не добились и только потратили много времени и топлива, тогда он для вас. Его превосходство выражается также в большей эффективности и даже зрелищности. Итак, как по-другому проверить искру на свече зажигания? Во-первых, выкрутите её и отсоедините от провода. К звуку двигателя в данном случае не обязательно прислушиваться, а нужно поднести деталь к блоку цилиндров.

Проверка мультиметром

Многие задаются вопросом, как можно проверить автомобильные свечи зажигания мультиметром. Ответ может обескуражить, но никак. То есть, исправна она или нет, вы не узнаете при помощи этого прибора. Хотя можно определить наличие короткого замыкания внутри элемента системы. Приложите один провод мультиметра к свечному входу, а второй к резьбе. Появившийся разряд должен проходить от одного к другому контакту на расстоянии около четырёх миллиметров.

Но даже если проверка автомобильных свечей зажигания мультиметром не выдаёт ожидаемых результатов, то при помощи данного прибора можно измерить сопротивление проводов. Если же полученное значение ниже оптимального, тогда провод необходимо заменить.

Проверка пистолетом

Существует также ещё один достаточно своеобразный прибор для проверки свечей зажигания, который называется пистолетом. Он выглядит как специальный стенд проверки свечей под давлением. Его можно приобрести во многих высокоуровневых автомобильных магазинах.

Чтобы провести проверку пистолетом, нужно вставить свечу в специальный паз прибора и сверху накрыть колпаком, после чего нажать на курок. Если электроды искрят, и световой индикатор стенда загорается, значит, свеча зажигания полностью исправна.

Проверка пьезоэлементом

Проверка пистолетом может оказаться и не по карману многим автомобилистам в силу стоимости прибора. Возникает резонный вопрос, как проверить свечи зажигания в домашних условиях. Схожий по принципу работы прибор можно соорудить своими руками из обычной пьезо-зажигалки. Проводок, идущий от пьезо-модуля, удлиняется и прикрепляется к наконечнику снятой свечи зажигания. Непосредственно блок нужно прижать к корпусу свечи и нажать на нём кнопку. Если искра не проскочила, тогда свечу нужно менять.

Проверка поочередным отсоединением проводов

Но самый верный способ, как быстро и просто проверить свечу зажигания на работоспособность, – это поочерёдно снимать провода свечей, слушая звук двигателя. При данной проверке вышедшая из строя свеча показывается только после снятия с неё провода. Именно на ней двигатель не меняет своё звучание. Не спешите её менять. Попробуйте для начала хорошо зачистить деталь.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Как проверить высоковольтные провода

Обнаружить под капотом высоковольтные провода не составляет труда, как и их диагностика не таит в себе никаких сложностей. Проверить высоковольтные провода можно тремя способами, каждый из которых позволяет определить, наличие пробоя в них.

Визуальная диагностика

Самый простой способ проверки свечных проводов на наличие нарушения изоляции – это их визуальный осмотр. Необходимо внимательно посмотреть, чтобы по площади изоляции не было трещин, надрезов и сильных потертостей.

Еще один способ визуальной проверки свечных проводов – это наблюдение за их работой в темное время суток. Необходимо ночью открыть капот машины, завести двигатель, выключить фары и понаблюдать за высоковольтными проводами. Если в них имеются сильные пробои изоляции, в темноте «сверчки» будут видны невооруженным взглядом.

Проверка проводом

Для проверки свечных проводов может использоваться обыкновенный провод с зачищенными концами с двух сторон. Необходимо в темное время суток при включенном двигателе одну часть провода замкнуть «на массу» (корпус автомобиля), а второй водить по высоковольтным проводам в поисках места, где зачищенный наконечник начнет выдавать искру

Важно проверить не только изоляционный материал вокруг токопроводящей жилы, но и пластмассовые колпачки

Диагностика мультиметром

Сопротивление исправных высоковольтных проводов находится на уровне до 10 кОм. При этом варьироваться оно может практически от нуля. Это зависит от типа самих проводов, используемой в них изоляции, длины, наличия микроповреждений и так далее.

3 совета по выбору высоковольтных проводов зажигания

Составные части высоковольтного провода — это токоведущая жила, изоляционный материал, металлические контактные клеммы и колпачки. Иногда дополнительно в состав комплекта включают гребенки, аккуратно собирающие всю проводку в один жгут. Исходя из используемых материалов и технологии изготовления, вся свечная проводка условно разделяется на 3 категории.

В первую включается провод с несколькими токоведущими жилами из меди. В качестве изоляционного материала используется поливинилхлорид.

Ко второй категории относят одножильную высоковольтную проводку зажигания с изоляцией из поливинилхлорида или разновидности полиуретана (EPDM). Данные изделия требуют проверки и использования дополнительных резисторов, подавляющих помехи. Изоляционный слой из ПВХ чувствителен к длительному воздействию низкой и высокой температуры, бензиновых паров, в результате чего изоляция со временем трескается. В образовавшиеся трещины попадает влага, резко снижающая сопротивление жилы и приводящая к утечкам тока. Большая часть отечественной автомобильной продукции по сей день оснащается высоковольтной проводкой именно из этой категории.

В самых современных модификациях применяются жилы из различных неметаллов (стекловолокно, полимерные материалы, графит, кевлар, лен и хлопок, а также всевозможные сочетания указанных материалов). Для изготовления изоляционного слоя в этих проводах используется силиконовая резина, обеспечивающая высокое напряжение на пробой и отсутствие утечек тока в системе зажигания, которые можно выявить проверкой. Эти качества в результате увеличивают мощность искры и общую мощность двигателя. Обеспечивается наиболее полное сгорание топлива и его оптимальный расход.

Все изделия соответствуют существующим техническим требованиям, отличие между категориями состоит лишь в цене и в ресурсе. Для сравнения, минимальный ресурс силиконовых изделий производства ставропольской компании «Цитрон» составляет 160 тысяч км пробега (срок службы при этом неограничен), несиликоновые же модели, как показывает проверка практикой, могут прослужить от силы 50 тысяч км либо до 3 лет эксплуатации в природных условиях России. Стоимость силиконовой проводки при этом выше стоимости классической в 3-4 раза. Задача покупателя в данном случае — выбрать компромиссный вариант между ценой и долговечностью. Помогут с выбором высоковольтных проводов зажигания некоторые советы и рекомендации.

Совет № 1. Внимательно изучите информацию о продукте (производитель, условия использования и др.) — она должна иметься как на упаковке, так и на самом изделии.

Зачастую на подделках английское слово «silicone» печатается с ошибкой. Данное явление столь распространено, что даже встречалось в одном авторитетном печатном СМИ по автомобильной тематике. Авторы ошибочно и без проверки употребили слово «silicon», которое на самом деле переводится как «кремний».

Совет № 2. Оцените качество колпачков на высоковольтной электрике.

Колпачки изготавливаются из силиконовой резины, они необходимы для защиты контактов проводки и для обеспечения герметичности соединений. Минимальная толщина стенок колпачка составляет 3 мм. Как часто показывает проверка, электрическая цепь нарушается именно в месте соединения клеммы проводника с контактами элементов системы зажигания. Обычно это случается при неаккуратном снятии проводки либо при плохом соединении с деталями системы зажигания из-за некачественной посадки, окислительных процессов и т. д.

Совет № 3. Оцените качество самой высоковольтной проводки зажигания.

Наилучшее качество сегодня имеют силиконовые изделия. Есть несколько несложных способов проверки их качества. Например, можно воздействовать на кабель открытым огнем. Если изоляция качественная, легко оплавить или тем более воспламенить ее не получится. Другой способ проверки заключается в крепком скручивании провода. Если ощущается смещение или скольжение жилы относительно оболочки кабеля, а также возникает характерный хруст, значит, сцепление оболочки с изоляцией некачественное. Попробуйте также переместить слой изоляции вдоль проводника. Никаких смещений во время проверки быть не должно, кабель должен быть монолитным. Иначе при монтаже или демонтаже проводки защита может нарушиться.

Основные неисправности свечей зажигания

• замасливание и покрытие нагаром электродов и юбочки изолятора
• изменение зазора между электродами вследствие их износа
• образование трещин в изоляторе
• загрязнение изолятора копотью
• нарушение герметичности изолятора

Признаками неисправности свечей зажигания служат трудный пуск и перебои в работе двигателя, а иногда его остановка.

Нормальная рабочая свеча

Перед вами фотография, на которой вы можете видеть рабочую (нормальную) свечу зажигания, которая имеет минимальное выгорание электрода. В итоге двигатель на такой свече будет работать эффективно и правильно.

Отложения сажи

Заземляющий элемент, электрод и сама свеча покрыты сажистыми отложениями. Свеча неисправна.

Что стало причиной: Как правило, сажистые отложения на свечке образуются из-за неправильной воздушно-топливной смеси в камере сгорания. Например, смесь может быть по каким-то причинам с переизбытком кислорода.

В том числе подобное отложение может быть из-за сильно загрязненного воздушного фильтра, из-за неисправности системы впрыска, выхода из строя датчика температуры и неисправности датчика кислорода (лямбда зонда).

Кроме того, отложение сажи могут образовываться из-за неправильного теплового диапазона свечи зажигания.

Масло на свече зажигания

Заземляющий элемент, электрод и корпус свечи покрыт масленым налетом.

Что стало причиной: Избыточное количества масла двигателя в камере сгорания, которое может быть из-за перелива масла (выше отметки максимум на масленом щупе). Также масло на свечке зажигания может говорить об износе поршневых колец, об износе поршней, блока цилиндров двигателя и направляющих клапанов.

Если машина оснащены турбодвигателем, то масло на свечах зажигания может указывать на неисправность турбокомпрессора.

Лаковые отложения на свечах

На свече заметны лаковые отложения, имеющие коричнево-желтый цвет или зеленый оттенок.

Что стало причиной: Самой распространенной причиной лаковых отложений на свечках являются присадки в бензине и в моторном масле.

Шлаковые отложения

На заземляющем элементе свечи и на электроде заметны большие отложения топлива и моторного масла.

Что стало причиной: Подобные шлаковые отложения (смолисто-коксовые) появляются чаще всего из-за присадок в моторном масле, которые в последние годы чаще всего используются производителями. В результате сгорания присадок образуются большие отложения на свечках, что может являться причиной неправильной работы двигателя и системы зажигания.

Расплавился центральный электрод свечи зажигания

Центральный электрод свечи выгорел. Край заземляющего элемента также оплавился.

Что стало причиной: Чаще всего подобное можно наблюдать при перегреве свечи, в результате неправильного зажигания автомобиля. Также свеча может расплавиться в результате отложений в камере сгорания, неисправности клапанов, низкого качества бензина, а также в результате неправильной затяжки свечи в головке блока

Быстрый износ электрода свечи

На конце электрода и заземляющего элемента виден сильный износ, в результате чего материал важных элементов свечи поврежден.

Что стало причиной: Некачественное топливо на АЗС с наличием вредоносных присадок. Некачественное моторное масло с агрессивными присадками. Кроме того, подобный износ свечей также наблюдается при детонации и перегреве.

Расплавленная свеча зажигания

Сильные отложения на электроде и на заземляющем элементе. Признаки не свечного отложения в результате нагрева.

Что стало причиной: Как правило, при таком виде износа свечей зажигания можно сделать вывод, что в камере сгорания присутствуют отложения, которые самовоспламеняются. Также возможно в головке блока двигателя неисправны клапана. В том числе подобный износ встречается и при использовании некачественного топлива.

Износ разъема свечи

Чаще всего свеча зажигания изнашивается, конечно, с той стороны, где генерируется искра.

Но свеча также может повреждаться с той стороны, где подключается разъем высоковольтного провода.

Что стало причиной: Старые разъемы высоковольтных проводов или перегрев свечи часто приводит к повреждению свечи в месте соединения с проводами высокого напряжения.

Признаки неисправности

Визуально определить, что проблемы с подачей тока в автомобиле, практически невозможно. Для диагностики следует запустить мотор или прогнать технику на скоростных режимах.

Перед тем, как проверить модуль зажигания, следует чётко знать симптоматику «заболевания». Итак, первые сигналы о проблемах со свечами зажигания:

• коленчатый вал транспортного средства вращается с нужной частотой, но мотор не запускается. Из-за отсутствия искры нет воспламенения горючей смеси;
• в одном или нескольких цилиндрах происходят поочерёдные вспышки, возгорания, и как следствие двигатель работает нестабильно, хаотически;
• силовой агрегат работает в момент вращения стартера автомобиля. Когда «пусковой механизм» перестаёт вращаться, агрегат глохнет;
• резкая потеря мощностного потенциала машины и как следствие, повышенное потребление топлива;
• выход со строя катализатора из-за большого количества несгоревшего топлива внутри сегмента;
• долгий процесс запуска мотора в период средних и низких температур на улице. В это время на внешних стенках собирается обильное количество влаги, которая не пропускает искру свечи;
• всевозможные механические повреждения на корпусе свечей, что приводит к нестабильной подаче тока в камеру сгорания для воспламенения.

Если присутствуют ярко выраженные отложения нагара чёрного цвета на корпусе свечей зажигания, это свидетельствует о неисправности в системе питания и подачи топлива. Причиной проблем со сечами зажигания может также стать изношенность проводов системы питания.

Проверка свечей, способ №3

Для проведения такой проверки понадобится обыкновенная пьезоэлектрическая зажигалка. Из нее нужно извлечь блок и подключить к контакту на выходе маленький провод, а затем изолировать его с помощью изоленты.

Зажигалку подносим к свече, а провод нужно подключить к ее контакту сверху, после чего нажать на зажигалке кнопочку пуска, следя за тем, как на это реагирует свеча. Присутствие искры означает, что устройство в порядке, если она отсутствует – свечу зажигания лучше выкинуть.

Резюмируя способы, указанные выше, необходимо сказать, что тестирование свечей на работоспособность собственными силами – это не особо трудная задача, с которой может справиться даже автомобилист-новичок.

Самое важное здесь – быть внимательным и время от времени осматривать двигатель и его составляющие. Систематическое обслуживание сможет не только обеспечить стабильную и качественную работу автомобильного двигателя, но и предотвратит от всевозможных проблем в дороге

Первые признаки неисправности свечи

1. Отказ запуска двигателя при вращении коленчатого вала с большой частотой.

2. Наличие вспышек горючей смеси в цилиндре, результатом чего является неполноценная работа силового агрегата.

3. При включении стартера двигатель завершает свою работу.

4. Увеличение расходования топлива, происходящее из-за отсутствия воспламенения в цилиндре. В результате двигателю приходится наверстывать подачу мощности за счет большего расходования энергии.

Смотреть галерею

5. При отсутствии зажигания несожженное топливо попадает в катализатор, в результате чего происходит его окисление, что ведет к поломке катализатора.

6. Наличие механических повреждений любого рода.

7. Нестабильный запуск холодного двигателя.

8. Наличие отложений черного цвета на электродах и изоляторе.

9. Присутствие запаха топлива в салоне авто говорит о проблемах со свечой зажигания.

10. Неполадки с проводами.

Что способствует поломке и как проверить работу свечей зажигания? Причины могут быть разнообразными. На работоспособность свечи могут влиять:

• Качество топлива. Если оно содержит присадки с повышенным содержанием железа, используемые для увеличения октанового числа, следует ожидать появление отложений на электродах, что препятствует искрообразованию.
• Техническое состояние внутренних деталей силового агрегата. Малейший прорыв картерных газов, проблемы с поршневыми кольцами, просачивание масла в цилиндр благоприятствуют образованию нагара и способствуют быстрой поломке свечей.

  Смотреть галерею

• Техническое состояние подачи топлива. Некачественная и нестабильная подача топлива приводит к неполному сгоранию смесей, что способствует образованию нагара на свечах и их поломке.
• Техника эксплуатации. Чрезмерные нагрузки транспортного средства в виде работы силового агрегата при пониженных температурах, частые поездки на короткие расстояния во много раз сокращают срок службы свечи.

Los4inin › Блог › Диагностика ДВС по состоянию свечей

вечи зажигания, эти простые на вид соединения металла и керамики являются важнейшим элементом в работе двигателя. Даже по внешнему виду свечи можно многое сказать как о работе двигателя в целом, так и об отдельных его узлах.

Осмотр свечи нужно проводить после продолжительной работы двигателя, идеальным вариантом будет осмотр свечи после длительной поездки по загородному шоссе. Ошибкой некоторых автолюбителей, например является то, что после холодного старта двигателя при минусовой температуре и неустойчивой его работе первым делом выкручивают свечи и увидев черный нагар, делают поспешные выводы. А ведь этот нагар мог образоваться во время работы двигателя в режиме холодного старта, когда смесь принудительно обогащается, а неустойчивая работа могла быть следствием скажем плохого состояния высоковольтных проводов.

На фото №2 типичный пример свечи от двигателя с повышенным расходом топлива. Центральный электрод покрыт бархатисто-черным нагаром. Причин тому несколько: богатая воздушно-топливная смесь (неправильная регулировка карбюратора или неисправность инжектора), засорение воздушного фильтра.

Работа двигателя на освинцованном бензине приводит к образованию токопроводящих отложений желтовато-коричнегого цвета, также снижающих вероятность образования искры на свече. При комнатной температуре наличие проводящих отложений приборами(омметр) не фиксируется.

Свеча на фото № 6 вывернута из неработающего цилиндра. Центральный электрод, его юбка покрыты плотным слоем масла смешенного с каплями несгоревшего топлива и мелкими частицами от разрушений, произошедшими в этом цилиндре. Причина этого — разрушение одного из клапанов или поломка перегородок между поршневыми кольцами с попаданием металлических частиц между клапаном и его седлом. В данном случае двигатель «троит» уже не переставая, заметна значительная потеря мощности, расход топлива возрастает в полтора, два раза. Выход один — ремонт.

Фото № 8 Электрод свечи оброс зольными отложениями, цвет не играет решающей роли, он лишь свидетельствует о работе топливной системы. Причина этого нароста — сгорание масла вследствие выработки или залегания маслосъемных поршневых колец, неудовлетворительного состояния маслоотражательных колпачков. У двигателя повышенный расход масла, при перегазовках из выхлопной трубы сильное, синее дымление, запах выхлопа похож на мотоциклетный.

Фото № 9 Разрушение керамического изолятора. Причины возникновения: резкое изменение температуры, например при охлаждении свечи, выкрученной с горячего мотора, в холодной воде. В некоторых случаях разрушение может быть вызвано дефектом самой свечи (брак или подделка), либо механическим повреждением, например в результате падения.

Признаки эрозии электродов: двигатель плохо заводится, «троит», неустойчиво работает даже после прогрева, пропускает зажигание, не развивает требуемой мощности.

Фото № 11 Забрызгивание свечи бензином. Часто происходит из-за неисправности системы зажигания или карбюратора / инжектора (льёт). Зимой может происходить из-за того, что бензин, попавший в камеру сгорания, не успевает испариться и оседает на свечах зажигания и стенках цилиндров. Выход — вывернуть свечи и промыть их спиртом и дать высохнуть, либо продуть воздухом.Если вы хотите, чтобы с работой вашего двигателя было меньше проблем, не вспоминайте о свечах только тогда, когда мотор отказывается работать. Производитель гарантирует безотказную работу свечи на исправном двигателе 30 тыс. километров пробега. Но и вы в свою очередь не забывайте с каждой заменой масла или в среднем каждые 10 тыс. километров пробега проверять состояние свечей. Прежде всего, это регулировка зазора до требуемой величины, удаление нагара. Нагар удалять лучше металлической щеткой, от пескоструйной обработки разрушается керамика центрального электрода, и вы рискуете получить копию с фото № 7.

Рекомендуется периодически менять свечи местами, это связано с разными температурными режимами работы цилиндров.
