Диагностика катушки зажигания при помощи тестера (мультиметра): 4 основные причины и 6 признаков неисправности катушки

Симптомы неисправности катушки зажигания

Неисправности катушки проявляются по-разному, но чаще всего автомобиль не заводиться. Стартер при повороте ключа зажигания вращается, но двигатель не реагирует.

Также наблюдаются:

• нестабильное искрообразование;
• двигатель троит;
• снижение мощности;
• плохо заводится;
• на определенных оборотах ощущаются провалы в работе мотора;
• авто неожиданно глохнет.

Причиной такого поведения автомобиля может быть механическое повреждение корпуса устройства. Трещина или скол образует утечку высоковольтного напряжения, на массу. Это приводит к снижению высокого напряжения и, как следствие, к нестабильному искрообразованию или образованию искры вне камеры сгорания.

Обмотка может греться, что указывает на межвитковое замыкание. По мере нагревания, изоляция проводов разрушается и со временем наступает полное замыкание электронной системы.

Симптомы не указывают конкретно на то, что бобина вышла из строя, и проявляются при других неисправностях.

Проверка ИКЗ искровым разрядником

Порядок действий

1. Отсоединить ИКЗ от свечи зажигания.
2. Установить на ИКЗ искровой разрядник.
3. Подать «массу» (от клеммы АКБ) на искровой разрядник при помощи провода.
4. Провернуть коленчатый вал стартером.
5. Если искра есть, значит ИКЗ исправна.

Напомним, найти проблему в работе двигателя можно при самостоятельном замере давление в топливной рампе, либо при помощи проверки компрессии в цилиндрах.

Ключевые слова: двигатель лада веста | двигатель lada xray | двигатель лада ларгус | двигатель лада гранта | двигатель лада калина | двигатель лада приора | система зажигания лада веста | система зажигания lada xray | система зажигания лада ларгус | система зажигания лада гранта | система зажигания лада калина | система зажигания лада приора | универсальная статья

10

1

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Установление причин неисправности визуально

Вне зависимости от установленной на автомобиле катушки зажигания любую диагностику необходимо начинать с визуальной проверки.

1. Проверке подлежит корпус катушки и контакты. Требуется убедиться, что корпус находится в хорошем состоянии, на нём нет трещин, сколов, чёрных точек и мест частичного выгорания. Необходимо протереть корпус, убедиться в отсутствие следов подтёков масла или следов негерметичности корпуса. При обнаружении любого из перечисленных дефектов дальнейшая диагностика не требуется. Катушка зажигания не подлежит ремонту. Она только заменяется.
2. После этого необходимо проверить состояние контактов. Окисленные выводы необходимо почистить и привести в нормальное рабочее состояние. Плохой контакт влияет на правильную работу двигателя и приводит к выходу из строя катушки зажигания.

Если неисправность удалось установить визуально, нет смысла искать причину внутри механизма, меняйте катушку не задумываясь

Инструкция по проверке катушки зажигания мультиметром

Проверка описываемого элемента представляет собой трёхступенчатый процесс. Начинается он с тщательной подготовки. Затем осуществляется визуальный осмотр и всё заканчивается тестированием системы с задействованием специальных приборов.

Функционирование катушки может проверяться на профессиональных диагностических стендах в специальных сервисах и дилерских центрах. Для проведения самостоятельной проверки потребуется использовать мультиметр. Данный инструмент представляет собой универсальный диагностический прибор максимально широкого спектра применения.

Подготовительные операции

Перед тем, как начать саму диагностику катушки зажигания, потребуется подготовить мультиметр. Данный прибор в состоянии определить точные показатели напряжения и уровень электрического сопротивления в Ом.

В современных авто установлены разного рода катушки зажигания. Параметры каждой из моделей обозначены ПТС каждого авто. Подобные показатели необходимо знать, чтобы можно было провести диагностику. Проверка заключается в выявлении такого параметра, как сопротивление катушки зажигания, то есть сопротивление вторичной и первичной обмоток. Если в процессе проверки не удаётся обнаружить показатели сопротивления, можно будет опираться на общепринятые признаки.

Внешний осмотр

Внешние характеристики системы могут в зависимости от модели немного различаться. Отличаются такие характерные элементы, как:

• крышка;
• корпус;
• расположенная по центру клемма;
• два контакта.

В процессе визуального осмотра элемента потребуется внимательно изучить состояние корпуса и постараться обнаружить на поверхности трещины, сколы и прожжённые участки. По той причине, что корпус выполнен из эбонита и, соответственно, не пропускает ток, неисправность прибора по большей части будет связана с внутренними повреждениями.

Если в процессе изучения состояния внешних характеристик катушки выявляются определённые проблемы, элемент потребуется заменить на новый. Новая катушка должна строго соответствовать всем необходимым техническим характеристикам – сопротивлению обмотки, длительности и энергии искры. Если проблем с внешними характеристиками не обнаруживается, можно перейти к проверке первичной и вторичной обмоток.

Проверка первичной обмотки

На данном этапе мультиметр требуется присоединить к минусовому и плюсовому выводам, а прибор настроить на замер уровня сопротивления. Несмотря на то, что устройства от разных авто характеризуются разными значениями уровня сопротивления, показатель колеблется в диапазоне 0,4 — 2 Ом.

Если в процессе диагностики прибор показывает величину, входящую в данный диапазон, можно судить об исправности устройства. Отображение на дисплее значения 0 Ом прямо говорит о том, что в обмотке произошло короткое замыкание. Если же полученным значением является бесконечность, произошел обрыв в электрической цепи. После проверки первичной обмотки можно приступать к обнаружению проблем со вторичной.

Проверка вторичной обмотки

Во время данной проверки щупы мультиметра потребуется присоединить к плюсовому контакту и к проводам высокого напряжения. Если устройство обладает специальным пластинчатым сердечником, параметры сопротивления будут находиться в диапазоне 6 — 9 кОм. Все остальные категории катушек будут превышать 15 кОм.

Сравнение результатов измерений с нормированными значениями

После проверки и определения уровня сопротивления двух категорий обмоток, все полученные показания нужно сравнить со стандартными, установленными производителем параметрами. Тщательная проверка сдвоённой катушки – это более сложная задача. Первичная обмотка в катушках такого плана подключается непосредственно к разъёму.

Стандартная схема сдвоённой катушки несколько отличается от обычной и её знание необходимо в процессе проверки первичной обмотки. Вторичная обмотка будет прозваниваться без особых проблем. Для этой цели достаточно просто присоединить тестер к паре высоковольтных выводов.

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

• классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
• двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
• индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

https://youtube.com/watch?v=4wHGBUx6x3M

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя.

Тестирование путем замера сопротивления

Проверить катушку зажигания можно другим способом. Для него можно воспользоваться в качестве проверочной характеристики сопротивление. Во время проверки измеряется сопротивление на обоих обмотках.

Инструменты и материалы

Проверку можно выполнить специальным прибором: омметром или мультиметром. В приборе должна быть возможность регулировать диапазона показаний.

Инструменты для тестирования

Порядок действий

Проверка катушки зажигания тестером дает возможность точно определить, что перебои в работе двигателя связаны с ее неисправностью. Для проведения теста, устройство нужно снять с автомобиля.

Перед проведением теста нужно выяснить, каким должно быть номинальное сопротивление. Значения номинальных сопротивлений для первичной и вторичной обмотки модулей, которые устанавливаются на машины,  могут отличаться. Поэтому следует определить, сколько они должны быть для конкретного устройства. Перед тестированием следует проверить сопротивление измерительного прибора, замкнув его щупы.

Проверка с помощью тестера состоит из следующих этапов:

1. Сначала необходимо проверить первичную обмотку. В этом случае щупы прибора нужно присоединить к ее выводам, которые чаще всего находятся на центральном выводе по бокам. Измерив прибором сопротивление, от этого значения нужно отнять сопротивление тестера. Полученный результат сравнивается с номинальным показателем. Если есть какие-либо отклонения, то это означает, что модуль неисправен.
2. На следующем этапе нужно проверить вторичную обмотку. В этом случае один щуп прибора подключается к боковому выводу, а второй – к центральному выводу. Полученное значение снова нужно сравнить с номинальным показателем.

Есть особенности при проверке сопротивления тестером для индивидуального и сдвоенного модуля. Замерять сопротивление вторичной обмотки у сдвоенной катушки можно на любом выводе. Конструкция ее такова, что на выводы подается один импульс. При этом нужно учитывать, что для двигателей с четырьмя цилиндрами может быть установлен блок, который состоит из двух таких модулей. Поэтому желательно проверять сопротивление на всех центральных выводах.

Когда проверяется индивидуальный модуль с помощью тестера, то щупы во время проверки соединяют с выводами, расположенными по бокам, в том месте, где присоединена фишка с проводами.

Особо внимательными нужно быть во время тестирования вторичной обмотки, чтобы не перепутать полярность. В мультиметрах щупы окрашены в разные цвета. Один – красного цвета, а другой – черного. Во время проверки вторичной обмотки красный щуп присоединяют к стержню наконечника, надетому на свечу, а черный – к центральному выводу на фишке.

Тестирование модуля мультиметром

Более точно диагностика катушки зажигания проводится с помощью специального оборудования, например, осциллографом. Но в домашних условиях достаточно проверки двумя описанными выше способами. Если выяснилось, что катушка неисправна, ее меняют на новую.

Как проверить катушку зажигания

Чтобы завести двигатель внутреннего сгорания, процесс подачи и преобразования энергии должен пройти несколько этапов. Одним из важных звеном в этой цепи является катушка зажигания. Как невозможно запустить ДВС без АКБ, так и невозможно это сделать без катушки (бобины).

Катушка не только нужна, чтобы запустить двигатель, но и поддерживать работу мотора всегда. Если при работе двигателя автомобиля катушка выйдет из строя, агрегат заглохнет.

Для чего нужна катушка зажигания

Катушка системы зажигания двигателя — это элемент системы зажигания, преобразующий низковольтное напряжение в высоковольтное. Низковольтное, понятное дело, катушка получает от аккумуляторной батареи на 6, 12 или 24 Вольт.

Главное назначение катушки — это сгенерировать и подать на свечу зажигания высоковольтный электрический импульс. Свеча создает искру от получения высокого электроимпульса.

Как работает катушка зажигания

Чтобы понять, какой принцип действия катушки, надо сначала разобраться в ее устройстве.

Ниже, на фото — общая схема подключения катушки зажигания бензинового двигателя.Катушка зажигания двухискрового типа на примере двигателя моторной лодки: 1 — катушка зажигания; 2 — высоковольтные провода; 3 — свечи зажигания.

Принцип работы:

1. На первичную обмотку подается напряжение с аккумулятора или генератора, то есть низковольтное. Там же создается магнитное поле. Время от времени, подаваемое напряжение на первичную обмотку отсекается прерывателем, после чего происходит резкое уменьшение магнитного поля и в витках катушки системы зажигания образуется оптимальная электрдвижущая сила. Из физики мы знаем, что значение электродвижущей силы прямо пропорционально числу витков контура. Прямо пропорционально — это означает равенство.
2. Так как во вторичной обмотке больше витков, то импульс высокого напряжения появляется именно в ней, а не в первой обмотке.
3. Импульс высокого напряжения подается на головку свечи зажигания, на которой между двумя электродами появляется искра, воспламеняющая топливно-воздушную смесь.

На машинах с прошлым поколением двигателей, свечи зажигания получали высокое напряжение от системы распределителя зажигания (трамблер). Конструкции новых же новых силовых агрегатов имеют систему, где свечные катушки объединены и распределены строго на каждую свечу.

Разновидности катушек зажигания

Для современных двигателей придумано пока три модификации катушек систем зажигания. Каждая катушка имеет свои плюсы и минусы. Рассмотрим более детально:

1. Классические катушки. Устанавливаются в машины, где система зажигания работает через распределитель, то есть трамблер.
2. Катушки с двумя выводами. Устанавливаются в современные авто, где подача напряжения на свечу осуществляется напрямую, без распределителя.
3. Индивидуальные. Это означает, что на одну свечу предусмотрена одна катушка. Подача осуществляется также напрямую.

Классическая катушка

Первый вид катушки, классический состоит из первичной и вторичной обмоток. Но, устроена так, что вторая обмотка располагается внутри первой. Отличие в обмотках — это толщина провода обмотки и число витков.

Внутри двух обмоток располагается сердечник. Материал сердечника — ферромагнитный сплав. (Fe-железо). На каждой обмотке есть по 2 выхода. Первичная обмотка имеет входные выводы (принимает напряжение). А вторичная обмотка имеет: один вывод — это соединение с первичной обмоткой, а второй вывод — это выходной вывод (выводящий напряжение).

Все эти составляющие устройства размещаются в эбонитовом корпусе. Корпус полностью герметичен. Выводы выходят на крышку корпуса катушки зажигания.

Двухвыводная катушка

В такой катушке установлены два сердечника. Один сердечник, как в первом варианте, находится внутри двух обмоток. Второй — внешний, располагается над обмотками. Вторичная обмотка имеет два вывода высоковольтного напряжения.

Индивидуальная катушка

Высокольвольтный вывод такой катушки соединяется со специальным наконечником, второй конец которого надевается на свечу зажигания. Вторичная обмотка у этой катушки располагается сверху.

Простейшие способы проверки исправности электрорадиоэлементов

Проверка проволочных и непроволочных резисторов

Для проверки проволочного и непроволочного резисторов постоянного и переменного сопротивления необходимо проделать следующее: произвести внешний осмотр; проверить работу движущего механизма переменного резистора и состояние его частей; по маркировке и размерам определить номинальную величину сопротивления, допустимую мощность рассеяния и класс точности; омметром измерить действительную величину сопротивления и определить отклонение от номинала; у переменных резисторов измерить еще и плавность изменения сопротивления при движении ползунка. Резистор исправен, если нет механических повреждений, величина его сопротивления находится в допустимых пределах данного класса точности, а контакт ползунка с токопроводящим слоем постоянен и надежен.

Проверка конденсаторов всех типов

К электрическим неисправностям относятся: пробой конденсаторов; короткое замыкание пластин; изменение номинальной емкости сверх допуска из-за старения диэлектрика, попадания на него влаги, перегрева, деформации; повышение тока утечки из-за ухудшения изоляции. Полная или частичная потеря емкости электролитических конденсаторов происходит в результате высыхания электролита.

Простейший способ проверки исправности конденсатора — внешний осмотр, при котором обнаруживаются механические повреждения. Если при внешнем осмотре дефекты не обнаружены, проводят электрическую проверку. Она включает: проверку на короткое замыкание, на пробой, на целость выводов, проверку тока утечки (сопротивление изоляции), измерение емкости. При отсутствии специального прибора емкость можно проверить другими способами, зависящими от емкости конденсаторов.

Конденсаторы большой емкости (1 мкФ и выше) проверяют пробником (омметром), подключая его к выводам конденсатора. Если конденсатор исправен, то стрелка прибора медленно возвращается в исходное положение. Если же утечка велика, то стрелка прибора не вернется в исходное положение.

Конденсаторы средней емкости (от 500 пФ до 1 мкФ) проверяют с помощью последовательно подключенных к выводам конденсатора телефонов и источника тока. При исправном конденсаторе в момент замыкания цепи в телефонах прослушивается щелчок.

Конденсаторы малой емкости (до 500 пФ) проверяют в цепи тока высокой частоты. Конденсатор включают между антенной и приемником. Если громкость приема не уменьшится, значит, обрывов выводов нет.

Проверка катушек индуктивности

Проверка исправности катушек индуктивности начинается с внешнего осмотра, в ходе которого убеждаются в исправности каркаса, экрана, выводов; в правильности и надежности соединений всех деталей катушки между собой; в отсутствии видимых обрывов проводов, замыканий, повреждения изоляции и покрытий

Особое внимание следует обращать на места обугливания изоляции, каркаса, почернение или оплавление заливки

Электрическая проверка катушек индуктивности включает проверку на обрыв, обнаружение короткозамкнутых витков и определение состояния изоляции обмотки. Проверка на обрыв выполняется пробником. Увеличение сопротивления означает обрыв или плохой контакт одной или нескольких жил. Уменьшение сопротивления означает наличие межвиткового замыкания. При коротком замыкании выводов сопротивление равно нулю.

Симптомы неисправности катушки зажигания

Признаки неисправности катушки зажигания заключаются в том двигатель периодически «троит» (актуально троение в дождливую погоду, и при запуске мотора, «на холодную»), имеют место «провалы» при разгоне машины, при визуальном осмотре катушки наблюдаются «дорожки» электрического пробоя, подгорание контактов, следы термического перегрева, наличие большого количества грязи и мусора в корпусе катушки и другие, более мелкие, неисправности. Чаще всего причинами неисправности катушки является обрыв ее первичной или вторичной обмоток. В некоторых случаях просто повреждение их изоляции. На начальном этапе катушка будет работать более-менее нормально, однако со временем проблемы будут усугубляться, и описанные выше признаки будут проявляться в большей мере.

Существует несколько типовых признаков пробоя катушки зажигания. Сразу стоит оговориться, что перечисленные ниже неисправности могут быть вызваны и другими причинами, поэтому диагностику все же стоит проводить комплексно, в том числе проверив и состояние катушек зажигания. Так, симптомы пробоя можно разделить на два типа — поведенческие и визуальные. К поведенческим относится:

• Двигатель начинает «троить». И с течением времени ситуация все усугубляется, то есть «подтраивание» выражается все четче, теряется мощность и динамика двигателя.
• При попытке быстрого разгона имеет место «провал», а при работе на холостом ходу аналогично резко не повышаются обороты двигателя. Также имеет место потеря мощности под нагрузкой (при перевозе тяжелых грузов, езде в гору и так далее).
• «Троение» двигателя чаще возникает в дождливую (влажную) погоду и при запуске двигателя «на холодную» (особенно характерно для низких температур окружающего воздуха).
• В некоторых случаях (на более старых машинах) возможно появление в салоне запаха несгоревшего бензина. На более новых автомобилях аналогичная ситуация может быть, когда вместо более-менее чистых выхлопных газов к ним добавляется запах несгоревшего бензина.

При демонтаже катушки зажигания при ее неисправности можно наблюдать визуальные признаки того, что она полностью или частично вышла из строя. Так, к ним относится:

• Наличие на корпусе катушки «дорожек пробоя». То есть, характерных темных полос, по которым «прошивает» электричество. В некоторых, особо «запущенных» случаях, на дорожках имеют место окалины.
• Изменение (помутнение, почернение) цвета диэлектрика на корпусе катушки зажигания.
• Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
• Следы перегрева на корпусе катушки. Обычно они выражаются в неких «потеках» или изменении геометрии корпуса в некоторых местах. В «тяжелых» случаях они могут иметь горелый запах.
• Высокая загрязненность на корпусе катушки. Особенно вблизи электрических контактов. Дело в том, что электрический пробой может происходить именно по поверхности пыли или грязи. Поэтому желательно не допускать такого состояния.

Основной же признак неисправности катушки — отсутствие воспламенения топливной смеси. Однако такая ситуация возникает не всегда, поскольку в определенных случаях часть электрической энергии все же уходит на свечу, а не только на корпус. В этом случае необходимо провести дополнительную диагностику.

Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.

Описанные выше признаки неисправности актуальны в случае, если в двигателе установлены индивидуальные катушки зажигания. Если конструкцией предусмотрена установка одной, общей для всех цилиндров, катушки — то двигатель заглохнет вовсе (это, собственно, одна из причин, почему на современных машинах устанавливают несколько индивидуальных модулей).

Как проверить исправность катушки зажигания

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

Какое сопротивление должно быть на катушке зажигания

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго.

Назначение и устройство

В некоторых приборах дроссели устанавливаются для того, что бы пропускать импульсные токи определенного диапазона частот. Диапазон этот зависит от конструктивного решения дросселя, то есть от применяемого в катушке провода, его сечения, количества витков, наличия сердечника и материала, из которого он изготовлен.

Конструктивно дроссель представляет собой намотанный на сердечник изолированный провод. Сердечник может быть металлическим, набранным из изолированных пластин или ферритовым. Иногда дроссель может выполняться без сердечника. В этом случае используется керамический или пластмассовый каркас для провода.

Дроссельная заслонка присутствует в карбюраторе. Она регулирует подачу горючей смеси, представляя собой потенциометр. Чтобы проверить датчик дроссельной заслонки в автомобиле, определяют соответствие входного напряжения устройства положению заслонки.

В мультиметре выставляют режим прозвонки. Контакты разъема датчика соединяют со щупами мультиметра и создают видимость движения заслонки (пальцами). При этом проверяют, как реагирует датчик в крайних положениях заслонки. Должен идти чистый сигнал без хрипов.

Проверка питания

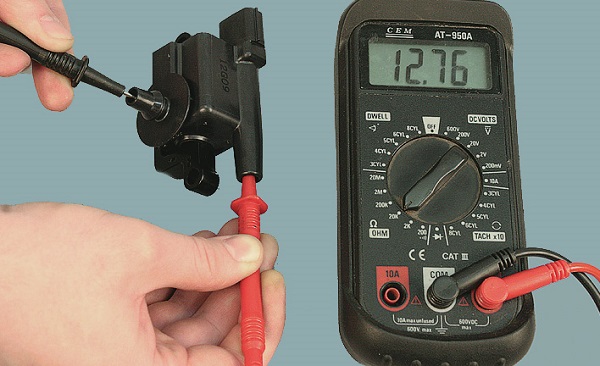

Освобождаем доступ к катушке и не снимая с нее клемм — подключаем к проводам питания: зеленому и черно-желтому контрольную лампочку и крутим двигатель стартером. В режиме прокручивания двигателя стартером — контрольная лампочка должна гореть в пол накала.

1. Если лампочка не горит — нужно проверить генерирует ли коммутатор на своей клемме напряжение питания (импульс) и доходит ли оно до катушки зажигания?
2. Если лампочка горит, а искры на свече нет значит неисправна сама катушка либо отсутствует масса на ней либо неисправна высоковольтная цепь подводящая напряжение к свече зажигания.

Лампочка на катушке горит — коммутатор 100% рабочий.

В случае, если лампочка у вас не горит — проверяем коммутатор и если он рабочий, а напряжения на клеммах катушке нет — ищите причину в проводах подводящих питание к катушке.

Напряжение на коммутаторе проверяется точно также как и на катушке: касаемся зеленого и черно-желтого провода, крутим двигатель стартером и смотрим на лампочку.

Лампочка на коммутаторе горит значит он 100% рабочий.

Еще одной частой причиной отказа катушки при условии наличия питания на ее клеммах является плохая масса или полное ее отсутствие. Масса на катушке проверяется просто: переводим тестер в режим звуковой «прозвонки», одним щупом касаемся любой металлической части двигателя, вторым — зеленой клеммы массы.

1. Если масса на катушке есть — тестер запищит
2. Если на дисплее тестера появится много цифр — масса плохая
3. Если тестер молчит, а дисплей показывает сплошные нули — массы нет
4. В случае, если питание и масса на катушке есть, а искры нет — проверяем высоковольтную цепь и в зависимости от результат делаем выводы о работоспособности катушки

На этой катушке масса хорошая.
