Замена мотора

Несмотря на довольно солидный заявленный ресурс, который подтверждается отзывами водителей Карины, многие экземпляры сейчас продаются уже достаточно убитыми. Да, они на порядок дешевле более целых образцов и даже могут иметь меньший пробег. Но из-за того, что Carina E активно использовалась в качестве рабочей лошадки, общее состояние этих автомобилей не является лучшим.

Потому, при покупке такой модели, мы настоятельно рекомендуем проводить диагностику силового агрегата. Либо вы можете купить автомобиль за меньшие деньга, заведомо зная, что у него проблемный мотор и заменить его на контрактный. Купить такой силовой агрегат сегодня достаточно просто, при помощи сайта ВсеДетали. ВсеДетали — это 120 проверенных, надежных поставщиков со всего Казахстана, которые готовы найти для вас все интересующие вас запчасти, причем по почти оптовым ценам.

Характеристики двигателя 7A-FE

Двигатель 7A-FE самый объёмный в серии «А». Его технические характеристики:

• годы выпуска – 1990-2002;
• точный объем – 1762 см²;
• мощность (л.с.) – 105-120 л.с.;
• крутящий момент (Н/м) – 149-159 Нм;
• степень сжатия – 9,5;
• периодичность замены смазки – 10,000 км, но лучше чаще;
• допустимый расход масла – до 1 л на 1000 км;
• объем масла в двигателе – 3,7 л;
• используемое топливо – АИ 92;
• питание – инжектор;
• блок цилиндров из чугуна;
• количество цилиндров – 4;
• клапанов на цилиндр – 4;
• ход поршня – 85,5 мм;
• диаметр цилиндра – 81 мм;
• рабочая температура – нет данных;
• ГРМ – ремень;

Расход топлива мотора 7А

Для наглядности рассмотрим потребление бензина на трёх разных автомобилях.

1. Тойота Авенсис Т220 с мотором 7А-ФЕ с 5-ступенчатой механикой в городском цикле на 100 км потребляет бензина 9,6 л, за городом аппетит снижается до 6,2 л.
2. Королла Е100 с такими же агрегатами сжигает в городе 8,1 л, а на трассе 6,9 л.
3. Тойота Карина с 7A-FE и 5МКПП имеет расход топлива в городском режиме 9,8 л, в загородном – 5,7 л, смешанный – 7 литров.

На какие автомобили устанавливался

Двигатель Тойота 7A-FE можно найти под капотами многих автомобилей:

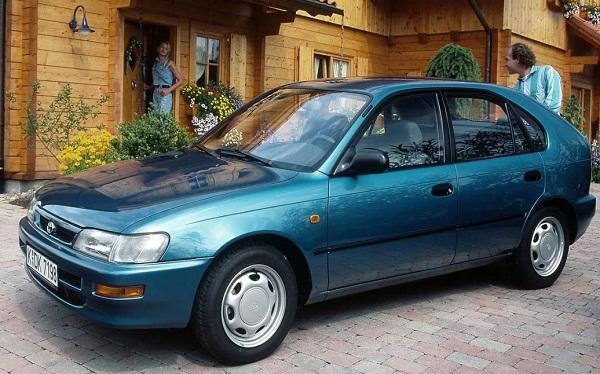

• Королла E100 (1993-1997);
• Селика T200 (1993-1999);
• Карина T190 (1994-1996);
• Корона T190 (1994-1996);
• Спринтер E110 (1995-2001);
• Калдина T190 (1996-1997);
• КаринаT210 (1996-2001);
• Корона T210 (1996-2001);
• Авенсис T220 (1997-2001);

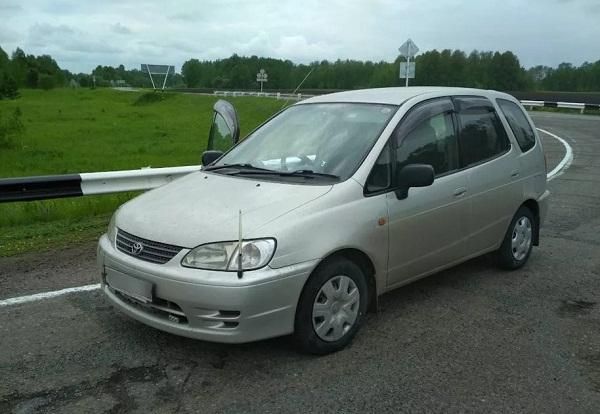

• Королла Спасио E110 (1997-2001);
• Калдина T210 (1997-2001);
• Королла E110 (1997-2002).

Регламент обслуживания 7A-FE

Данный двигатель требует систематичного обслуживания в указанные сроки:

• Моторное масло рекомендуется менять вместе с фильтром каждые 10000 пробега;
• Топливный и воздушный фильтры рекомендуется менять после 20000 км;
• Свечи требуют внимания и замены по достижении 30 тысяч км;
• Регулировку зазоров клапанов требуется проводить каждые 30000 пробега;
• Осмотр шлангов и парубков охлаждающей системы требует систематического ежемесячного контроля;
• Выпускной коллектор потребует замены через 100000 км;
• Замена ремня ГРМ рекомендуется каждые 100 тыс.км, а его осмотр каждые 10000 км;
• Помпа служит около 100000 км.

Недостатки и слабые места мотора 7А

Двигатель 7А-ФЕ выпускали двух видов – стандартный и экономичный Lean Burn. Однако, экономия последних не окупается. Причина в их чувствительности к качеству бензина и дорогих платиновых свечах зажигания. Также сложно будет избавиться от болезни 7A-FE, которая заключается в провалах тяги в средних режимах.

Стандартные ДВС явных слабых мест не имеют. При пробеге 100 тыс. км могут начать стучать пальцы поршней, но такой же звук могут издавать и неотрегулированные клапаны, поэтому их зазор стоит проверить в первую очередь.

Ещё один минус – часто отказывают датчики. При неисправном лямда-зонде увеличивается расход бензина, а если неисправен датчик, следящий за температурой, то двигатель Тойота 7A-FE не заведётся. Кроме того частой замены требуют датчик дроссельной заслонки и датчик давления во впускном коллекторе.

Все моторы 7A-FE имеют большой возраст, поэтому часто проявляются мелкие неполадки. Они выражаются в сбоях зажигания или пропускающем масло сальнике коленчатого вала. В случае плавающих оборотов при холостой работе двигателя, необходимо провести чистку дросселя и форсунок.

Тюнинг двигателя Toyota 5A-F/FE/FHE

Чип-тюнинг. Атмо. Турбо

Ровно как и с в атмосферно варианте мотор ничего сверхъестественного не покажет. Единственное что имеет смысл, это расточить цилиндры до диаметра 81 мм, под поршень 4A-FE, тем самым мы получим рабочий объем 1.6 л и фактически двигатель 4A-FE, но есть риск нарваться на дефекты литья. Можно поставить прямоточный выхлоп с пауком 4-2-1, но это ничего серьезного не даст.

Турбина на 5A-FE

Изначально, данный мотор разрабатывался для максимально спокойного перемещения, никакого спорта не предусматривалось, поэтому любой серьезный тюнинг повлечет за собой замену всего штатного барахла, на тюнинговое и к турбине это относится как нельзя кстати. Самый разумный вариант из возможных, это заказать кит на 4A-FE на маленькой турбине и ставить на стандартную поршневую, предварительно поставив форсунки 360сс, насос вальбро 255 и прямоточный выпуск на 51-й трубе, настраиваем на Абите. Даст это до 140-150 л.с., ресурс сильно сократится. Хотите ресурса, меняйте коленвал, шпг, пилите гбц… или свапните 4A-GE)).

В 1987 году японский автогигант Toyota приступил к выпуску новой серии двигателей для легковых автомобилей, которая получила название «5А». Производство серии продолжалось до 1999 года. Двигатель Toyota 5A выпускался в трех модификациях: 5A-F, 5A-FE, 5A-FHE.

Новый двигатель 5A-FE имел газораспределительный механизм, предусматривавший по 4 клапана на цилиндр, по схеме DOHC, то есть двигатель, оснащенный двумя распределительными валами в головке блока Double OverHead Camshaft, где каждый распредвал приводит в движение свой ряд клапанов. При таком устройстве, один распределительный вал движет два впускных клапана, другой — два выпускных. Привод клапанов осуществляется, как правило, толкателями. Схема DOHC в двигателях серии Toyota 5А позволила значительно увеличить их мощность.

Redmi 7A действительно крут?

Если рассматривать модель с точки зрения статистического бюджетника, то она приятно удивляет своими возможностями. Сразу хочется отметить довольно мощный процессор, который тянет практически все игры, причем на хороших настройках. Радует наличие технологии разблокировки по лицу, а вот сканера отпечатков пальцев здесь закономерно нет. Пластиковый корпус выглядит стильно, он совсем немаркий и нескользкий, поэтому пользоваться девайсом можно и без чехла. Качество фотографий и видеосъемки скромное, но если делать фото при естественном освещении, то результат будет очень даже хорошим.

Недостатки и слабые места мотора 7А

Двигатель 7А-ФЕ выпускали двух видов – стандартный и экономичный Lean Burn. Однако, экономия последних не окупается. Причина в их чувствительности к качеству бензина и дорогих платиновых свечах зажигания. Также сложно будет избавиться от болезни 7A-FE, которая заключается в провалах тяги в средних режимах.

Стандартные ДВС явных слабых мест не имеют. При пробеге 100 тыс. км могут начать стучать пальцы поршней, но такой же звук могут издавать и неотрегулированные клапаны, поэтому их зазор стоит проверить в первую очередь.

Ещё один минус – часто отказывают датчики. При неисправном лямда-зонде увеличивается расход бензина, а если неисправен датчик, следящий за температурой, то двигатель Тойота 7A-FE не заведётся. Кроме того частой замены требуют датчик дроссельной заслонки и датчик давления во впускном коллекторе.

Все моторы 7A-FE имеют большой возраст, поэтому часто проявляются мелкие неполадки. Они выражаются в сбоях зажигания или пропускающем масло сальнике коленчатого вала. В случае плавающих оборотов при холостой работе двигателя, необходимо провести чистку дросселя и форсунок.

Программное обеспечение

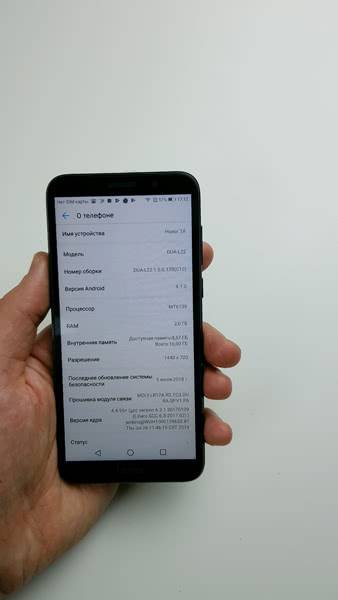

Как и Honor 9 Lite до него, Honor 7А работает на Android 8.10. Тут есть хорошие новости и есть плохие. Версия Android почти последняя, но вот оболочка сверху остаётся далёкой от идеального программного обеспечения.

Подход Huawei к созданию пользовательского интерфейса заключается в объединении элементов Android и iOS, результат получается не самый лучший.

Как и iOS и в отличии от чистой Android, этот интерфейс по умолчанию не содержит списка приложений. Иконки всех программ будут на домашнем экране, поэтому придётся сортировать их по папкам, чтобы экран не был загромождён.

В настройках меню приложений можно включить, что показывает гибкость этого загрузчика. Можно менять самые разнообразные опции, если вы не боитесь знакомиться с многочисленными меню настроек. Уже говорилось о возможности менять оттенки экрана, также можно настраивать расположение элементов в панели навигации и блокировать отдельные приложения.

Приложение «Темы» позволяет выбирать десятки элементов дизайна, меняя внешний вид домашних экранов. Появилась поддержка лицевой разблокировки, которую сначала нужно активировать. Это может означать, что она не такая надёжная, как на iPhone X. Несмотря на это, работает система вполне стабильно и очень быстро. Если вы хотите максимальную защиту, лучше всё же пользоваться сканером отпечатков.

Смартфоны Huawei и Honor печально известны большим количеством предустановленных приложений. Как и многие разработчики, китайская компания ставит собственные посредственные календарь, блокнот, галерею, программу видео и прослушивания музыки, различные инструменты. Игры и список лучших приложений также вызывают желание как можно быстрее избавиться от них.

Описание устройства мотора 7AFE 1.8 литра

Наиболее крупный по объему силовой агрегат серии А появился позже всех, только в 1993 году, и ничем от своих инжекторных собратьев не отличался: чугунный блок и алюминиевая головка с двумя распредвалами на 16 клапанов, ременной привод ГРМ вращает впускной распредвал, а выпускной вал связан с ним через шестерню. Гидрокомпенсаторы также не предусмотрены.

Кроме обычной версии двигателя была распространена экономичная Lean Burn модификация, которую легко можно отличить по форсункам, что встроены в ГБЦ, а не во впускной коллектор.

Мануал по обслуживанию и ремонту моторов серии А вы можете скачать тут

Немало полезной информации по таким двс выложено на форуме Carina-E.ru

Проблемы на вторичке

На вторичке третья Carina ED — не самый популярный экземпляр. Сейчас за нее в среднем просят 152 тыс. рублей.

Машина старая, найти «живую» может быть сложно. Часть авто, наверняка, побывала в ДТП, сменила несколько владельцев или имеет скрученный пробег. Чтобы не купить проблемный экземпляр, перед покупкой желательно пробить его историю.

Эта «Тойота», как пишет продавец, продается в среднем состоянии. На все вопросы он готов ответить по телефону.

А вопросы к владельцу есть. Проверка показала регистрационные ограничения. Нужно уточнить, снимет ли их продавец, чтобы получилось переоформить авто.

А еще за машиной числится 21 штраф на 12 тыс. рублей, плюс есть ДТП с повреждениями передней части.

Также читайте: Средний или бизнес-класс: обзор Toyota Camry (XV40)

Варианты тюнинга мотора

Изначально двигатель 5A FE является дефорсированным относительно предыдущих версий, поэтому здесь возможен недорогой механический тюнинг:

• расточка цилиндров до 81 мм;
• использование поршней от 4A-FE.

https://youtube.com/watch?v=Ul3dkuZBRiU

Фактически пользователь получает предыдущий вариант мотора с объемом камер сгорания 1,6 л. Дальнейший тюнинг выполняется по классической схеме:

• шлифовка каналов впускного коллектора и ГБЦ;
• «злые» распредвалы, хотя бы от 5A FHE или с большими фазами;
• «паук» на выхлопе, «обманка» вместо второго датчика СО;

Тюнинг 5A-FE

Мотор является бытовым, поэтому оптимальным вариантом является свап на спортивную версию 4A GE. Немного дешевле обойдется турбо тюнинг:

• заказ кита на маломощную турбину;
• установка высокопроизводительных, типа 360сс форсунок;
• прямоточный с сечением 51 мм выхлоп;
• использование топливного насоса Walbro GSS342 производительностью 255 л/ч;
• переход на программное обеспечение Абит М11.3.

Таким образом, мотор 5A-FE создавался для двух семейств автомобилей Toyota – Королла/Спринтер и Карина/Калдина С и D классов. Силовой привод очень надежный, экономичный, предназначенный для спокойного вождения в городском цикле. Конструкция плохо поддается форсировке, зато абсолютно ремонтопригодная.

7A-FE

7A-FE это один из самых популярных вариантов для Carina на рынке подержанных авто. Силовой агрегат Toyota 7A представляет собой вариацию на базе 4A мотора, в котором был изменен коленвал короткого хода (77 мм), с применением колена 85.5 мм. Из-за подобных вмешательств выросла высота блока цилиндров. Другими же своими характеристиками он напоминает 5А, двигатель из родственной серии, о котором мы поговорим чуть ниже.

Других вариантов такого мотора не было, но тем не менее, инженерные настройки позволили Тойота создать несколько моделей мощностью с 105 л.с. до 120 л.с. У 105-сильной версии репутация крайне скверная и к покупке она не рекомендуется, ни водителями, не специалистами СТО. Остальные характеристики с 4А выражаются и в похожих проблемах с трамблером, с датчиками, стуко поршневых пальцев, стуко клапанов.

Недостатки и слабые места мотора 7А

Двигатель 7А-ФЕ выпускали двух видов – стандартный и экономичный Lean Burn. Однако, экономия последних не окупается. Причина в их чувствительности к качеству бензина и дорогих платиновых свечах зажигания. Также сложно будет избавиться от болезни 7A-FE, которая заключается в провалах тяги в средних режимах.

Блок цилиндров 7А-ФЕ

Стандартные ДВС явных слабых мест не имеют. При пробеге 100 тыс. км могут начать стучать пальцы поршней, но такой же звук могут издавать и неотрегулированные клапаны, поэтому их зазор стоит проверить в первую очередь.

Ещё один минус – часто отказывают датчики. При неисправном лямда-зонде увеличивается расход бензина, а если неисправен датчик, следящий за температурой, то двигатель Тойота 7A-FE не заведётся. Кроме того частой замены требуют датчик дроссельной заслонки и датчик давления во впускном коллекторе.

Головка блока цилиндров 7А-ФЕ с двумя распредвалами

Все моторы 7A-FE имеют большой возраст, поэтому часто проявляются мелкие неполадки. Они выражаются в сбоях зажигания или пропускающем масло сальнике коленчатого вала. В случае плавающих оборотов при холостой работе двигателя, необходимо провести чистку дросселя и форсунок.

Неисправности и ремонт двигателя 5A-F/FE/FHE

Двигатель Toyota 5A аналог мотора 4А, в котором уменьшен диаметр цилиндров с 81 мм до 78.7 мм, таким образом получен объем 1500 куб.см. В остальном перед нами такой же 4A-F/FE/FHE, со всеми его плюсами и минусами. Обычный гражданский мотор, спортивных версий GE/GZE на базе 5A не разрабатывалось.

Модификации двигателя Toyota 5A

1. 5A-F — карбюраторная версия, аналог 4A-F с уменьшенным объемом. Степень сжатия 9.8, мощность 85 л.с. Двигатель находился в производстве с 1987 по 1990-й год.2. 5A-FE — аналог 4A-FE, представляет собой 5A-F с электронным впрыском топлива, степень сжатия 9.6, мощность 105 л.с. Производство двигателя было начато в 1987 году, закончили в 2006-м, после  чего производство было передано на FAW и в настоящее время им комплектуются китайские автомобили.3. 5A-FHE — версия с доработанной ГБЦ, другими распредвалами, немного измененным впуском, другим выпускным коллектором, мощность возросла до 120 л.с. В производстве находился с 19891 по 1999 год и ставился на автомобили для внутреннего японского рынка.

Неисправности и их причины

Конструкция мотора один в один повторяет 4A мотор, все те неисправности актуальные для 4А, относятся и к 5А: проблемы с трамблером, с лямбда зондом, с датчиком температуры двигателя, после котого двс не заводится, плавают обороты из-за грязной заслонки, датчика холостого хода и прочее. Гидрокомпенсаторов на 5A нет, поэтому раз в 100 тыс проводим процедуру регулировки клапанов, после такого же пробега меняем и ремень ГРМ. В общем, все стандартно для серии А, полный перечень болезней двигателя смотрим ТУТ.

Тонкости ремонта и покупка контрактного мотора

Также в процессе эксплуатации моторов 5A-FE выявляются небольшие недостатки:

• двигатель имеет расположенность к высокому износу постелей распределительных валов;
• фиксированные поршневые пальцы;
• сложности иногда возникают с регулировкой зазоров во впускных клапанах.

Однако, капитальный ремонт 5A-FE — достаточно редкое явление.

При необходимости замены мотора целиком, на российском рынке сегодня можно без особых затруднений найти контрактный двигатель 5A-FE в очень неплохом состоянии и по приемлемой цене. Стоит пояснить, что контрактными принято называть двигатели, которые не эксплуатировались в России. Говоря о японских контрактных моторах, следует заметить, что в большинстве они имеют небольшой пробег и соблюдены все требования производителя в отношении технического обслуживания. Япония давно считается мировым лидером по быстроте обновления модельного ряда автомобилей. Таким образом, на авторазборки там попадает много автомобилей, двигатели которых имеют изрядный запас ресурсу эксплуатации.

Источник

Технические характеристики 5A FE 1,5 л/105 л. с.

Семейство А входит во вторую волну (1980 – 2000) японского моторостроения Toyota. Исполнение 5А имеет меньший диаметр поршня, чем предыдущей версии 4А – 78,7 мм вместо 81 мм. Объем двигателя снизился до 1,5 л, мощность до 105 л. с., крутящий момент до 143 Нм. В отличие от предыдущей серии двигатель 5A FE не имеет спортивных версий GE, турбированных модификаций и генераций с конструктивными изменениями.

Изначально в двигателе Toyota серии А заложен запас надежности, высокая ремонтопригодность и огромный запас запчастей. Выглядит схема двигателя следующим образом:

• R4 – рядная четверка, цилиндры проточены внутри чугунного корпуса, каналы смазки/охлаждения изготовлены во время отливки;
• ремнем приводится в действие и ГРМ, и навесное оборудование;
• моторы созданы для автомобилей C/D классов, семейств Caldina/Carina/Corona 170 – 210 и Corolla/Sprinter 90 – 110.

Изготавливался ДВС в Японии для внутреннего рынка и в Китае для всей Юго-Восточной Азии

Важной особенностью является отсутствие соударения поршня/клапана при обрыве ременного привода. Другими словами, мотор 5A FE не гнет клапана

Соответствуют технические характеристики 5A FE приведенным в нижней таблице значениям:

Изготовитель	Tianjin FAW Toyota Engines Plant №1, North Plant, Deeside Engine Plant, Shimoyama Plant, Kamigo Plant
Марка ДВС	5A FE
Годы производства	1987 – 2006
Объем	1498 см3 (1,5 л)
Мощность	77 кВт (105 л. с.)
Момент крутящий	143 Нм (на 4200 об/мин)
Вес	117 кг
Степень сжатия	9,8
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное, бесконтактное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	силуминовый литой
Выпускной коллектор	литой чугунный
Распредвал	схема DOHC 16V, два верхних вала
Материал блока цилиндров	чугун
Диаметр цилиндра	78,7 мм
Поршни	оригинальные
Коленвал	литой, 5 опор, 8 противовесов
Ход поршня	77 мм
Горючее	АИ-92-95
Нормативы экологии	Евро-3
Расход топлива	трасса – 4,5 л/100 км смешанный цикл 5,6 л/100 км город – 6,9 л/100 км
Расход масла	0,5 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для 5A FE по составу	Синтетика, полусинтетика
Объем масла моторного	3,3 л
Температура рабочая	95°
Ресурс ДВС	заявленный 150000 км реальный 250000 км
Регулировка клапанов	шайбы
Система охлаждения	принудительная, антифриз
Объем ОЖ	5,3 л
Помпа	GMB GWT-83A, Toyota 16110-19205, Aisin WPT-018
Свечи на 5A FE	Denso K16R-U11, Bosch 0242232802
Зазор свечи	1,1 мм
Ремень ГРМ	Bosch 1987AE1121, 1987949158, 117 зубьев
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	Vaico V70-0012, Bosch 0986AF1132, 0986AF1042
Маховик	под сцепление 212 мм, 6 отверстий для болтов
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки

Toyota 90913-02090 впускные

Toyota 90913-02088 выпускные

Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар

Обороты ХХ 750 – 800 мин-1

Усилие затягивания резьбовых соединений свеча – 23 Нм

шкив коленвала – 98 – 147 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 57 Нм (коренной) и 39 Нм (шатунный)

головка цилиндров – три стадии 29 Нм, 49 Нм + 90°

https://youtube.com/watch?v=xhlSkCsQnhQ

Неисправности и ремонт двигателя 7A-FE

Двигатель Toyota 7A еще одна вариация на базе основного 4A мотора, в котором заменили короткоходный коленвал (77 мм) на колено с ходом 85.5 мм, соответственно, увеличилась и высота блока цилиндров. В остальном тот же самый 4A-FE.
Выпускалась всего одна версия данного движка, это 7A-FE, в зависимости от настройки, он выдавал от 105 л.с. до 120 л.с. Слабую версию 7A-FE Lean Burn, брать не рекомендуется, система капризная и довольно дорога в обслуживании. В остальном, движок аналогичен 4A и его болезни такие же: проблемы с трамблером, с датчиками, стук поршневых пальцев, стук клапанов, которые все забывают регулировать вовремя и прочее, полный список неприятностей ТУТ.
В 1998 году, на смену 7A-FE, пришел новый двигатель 1ZZ, о нем отдельное упоминание.

Характеристики

Версия с 16 клапанами 4A-GE:

Рабочий объем	1,6 л.  (1,587 куб. см.)
Параметр мощности	115 — 128 л.с.
Параметр крутящего момента	148 Н*м при 5,800 об/мин
Максимальная частота	7600 об/мин
Тип механизма ГРМ	DOHC
Тип системы впрыска	инжектор электронного типа(MPFI)
Тип системы зажигания	прерыватель–распределитель
Радиус цилиндра	40,5 мм
Показатель хода поршня	77 мм
Масса	154 кг
Примерный пробег 4A-GE до осуществления капитального ремонта	500 000 км

В течение 8 лет выпуска, данная 16-клапанная модель двигатель применялась в следующих серийных автомобилях:

Версия	Тип кузова	Период выпуска	Рынок
Carina	AA63	июнь 1983 –1985	Японский
Carina	AT160	1985–1988	Японский
Carina	AT171	1988–1992	Японский
Celica	AA63	1983–1985
Celica	AT160	1985–1989
Corolla saloon, FX	AE82	октябрь 1984 –1987
Corolla Levin	AE86	май 1983–1987
Corolla	AE92	1987–1993
Corona	AT141	октябрь 1983–1985	Японский
Corona	AT160	1985–1988	Японский
MR2	AW11	июнь 1984 –1989
Sprinter	AE82	октябрь 1984–1987	Японский
Sprinter Trueno	AE86	май 1983 –1987	Японский
Sprinter	AE92	1987–1992	Японский
Corolla GLi Twincam/Conquest RSi	AE86/AE92	1986–1993	ЮАР
Chevrolet Nova	на базе Corolla AE82
Geo Prizm GSi	на базе Toyota AE92	1990–1992

Технические параметры версии с 20 клапанами:

Рабочий объем	1,6 л.
Параметр мощности	160 л.с.
Тип механизма ГРМ	VVT-i, DOHC
Тип системы впрыска	инжектор электронного типа (MPFI)
Тип системы зажигания	прерыватель–распределитель
Примерный пробег 4A-GE до осуществления капитального ремонта	500 000 км

Силовой агрегат 4A-GE Silvertop устанавливался на следующие автотранспортные средства:

Версия	Тип кузова	Период производста
Corolla Levin	AE101	1991–1995
Sprinter Trueno	AE101	1991–1995
Corolla Ceres	AE101	1992–1995
Sprinter Marino	AE101	1992–1995
Corolla	AE101	1991–2000
Sprinter	AE101	1991–2000

Установка 4A-GE Blacktop производилась на  автомобили:

Версия	Тип кузова	Период выпуска
Corolla Levin	AE111	1995–2000
Sprinter Trueno	AE111	1995–2000
Corolla Ceres	AE101	1995–19948
Sprinter Marino	AE101	1995–1998
Corolla BZ touring	AE101G	1995–1999
Corolla	AE111	1995–2000
Sprinter	AE111	1995–1998
Sprinter Carib	AE111	1997–2000
Corolla RSi and RXi	AE111	1997–2002
Carina	AT210	1996-2001

Сравнения двигателей 4a-ge Black Top и Silver Top:

Маркировка двигателя	Silver Top	Black Top
Рабочий объем	1.6 литра	1,6 литра
Степень компрессии	10.5:1	11:1
Радиус цилиндра	40,5 мм	40,5 мм
Показатель хода поршня	77мм	77мм
Период выпуска	91/6-95/5	95/5-00/8
Подъем кулачков впуска	7.97mm	8.20mm
Подъем кулачков выпуска	7.60mm	7.60mm
Длительность периода, когда клапан впуска открыт.	250	250
Длительность периода, когда клапан выпуска открыт.	250	250
Масса шатуна	515 грамм	Менее 515 грамм
Тип поршней	Литые с 5 глубокими выемками для клапанов	Литые с 3 небольшими выемками для клапанов
Наличие масляного охлаждения поршней	да	да
Масляные отверстия в полости шатунов	да	нет
Диаметр входа в канал дросселя	45мм	48мм
Показатель диаметра заслонок дросселя	43мм	45мм
Материал впускных патрубков	пластик	резина
Резонатор впуска	—	увеличен
Форма коллектора впуска	каплевидная или овальная	каплевидная
Механизм контроля холостого хода	внешний коллектор	впускной коллекторр
Порты впуска	.	Увеличены, полерованы
Порты выпуска	.	на 20% увеличены, полированы
Разделитель портов	отсутствует	присутствует
Камера сгорания	Закрытого типа	Открытого типа
Внутренний диаметр впускного коллектора	4-2-1, 31,5мм	34мм
Масса маховика	6,9кг.	5,9кг
Диаметр поршневого пальца	20мм	20мм
Диаметр шатунной шейки	48мм	48мм
число ребер на блоке	7	7
Тип Натяжителя ремня ГРМ	.	гидравлический
Коннектор генератора	.	исправлен
Тип VVT, ECU	D-JETRO	исправлен, L JETRO
Тип AFM / MAP	AFM	MAP
Максимальный параметр мощности	160 л.с. при 7400 ою/мин	165л.с. при 7800 об/мин
Максимальный параметр крутящего момента	16.5 кг/см при 5200 об/мин	16.5 кг/см при 5600 об/мин
масса силового агрегата МКПП/АКПП, кг	128/121	129/123

Обслуживание

Техническое обслуживание движка 5А проводится с интервалом в 15 000 км. Рекомендованное обслуживание проводить необходимо каждые 10 000 км. Итак, рассмотрим подробную техническую карту обслуживания:

Процесс регулировки клапанов мотора 5А

ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе и регулировка клапанов.

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент.

Недостатки двигателя 4A

• Увеличенный расход топлива;
• Плавают обороты холостого хода двигателя или повышенные.
• Двигатель не заводится, глохнет с плаванием оборотов;
• Глохнет мотор;
• Увеличенный расход масла;
• Стучит двигатель.

Недостатки мотора 4A подробно…

Причиной увеличенного расхода топлива может быть:

1. неисправность лямбда зонда. Недостаток устраняют его заменой. Кроме того, если на свечах сажа, а из выхлопухи черный дым и двигатель вибрирует на холостом ходу — проверяйте датчик абсолютного давления.
2. Грязные форсунки, если так, то их надо промывать и продувать.

Причиной может явиться неисправность клапана холостого хода и нагар на дроссельной заслонке, или сбой настройки датчика положения дроссельной заслонки. На всякий случай почистите дроссельную заслонку, промойте клапан холостого хода, проверьте свечи — наличие нагара тоже способствует проблеме с оборотами работы двигателя на холостом ходу. Не будет лишним проверить форсунки, и работу клапана вентиляции картерных газов.

Данная проблема говорит о неисправности температурного датчика двигателя.

В данном случае это может происходить из-за забитого топливного фильтра. В дополнение поиска причины неисправности проверьте работу бензонасоса и состояние трамблера.

Завод изготовитель допускает нормальным расход масла до 1 литра на 1000 км, если он больше — значит проблема с поршневой. Как вариант может помочь замена поршневых колец и маслосъёмных колпачков.

Стук двигателя, это сигнал износа поршневых пальцев и нарушения зазора клапанов газораспределения в головке двигателя. В соответствии с руководством по эксплуатации клапана регулируют через 100000 км.

Как правило все недостатки и слабые места не являются производственным или конструктивным браком, а являются следствием несоблюдения правильной эксплуатации. Ведь если не обслуживать своевременно технику она в конце концов попросит это сделать. Вы должны понимать, что в основном все поломки и проблемы начинаются после выработки определенного ресурса (300000 км), это является первой причиной всех неисправностей и недостатков в работемотора 4А. Очень дорого будут обходиться авто с двигателями версии Lean Burn, они работают на обедненной смеси и от чего их мощность значительно ниже, они более капризны, а расходники дорогие.

Все описанные слабые места и недостатки также актуальны для двигателей 5А и 7А.

P.S. Уважаемые владельцы Тойот с двигателем 4А и его модификациями! Вы можете дополнить своими комментариями настоящую статью, за что я буду вам благодарен.

Особенности устройства двигателя 7A-FE

Параллельно с 7A-FE, создан двигатель с маркировкой 7A-FE Lean Burn. Преимущество дополнительной модификации состоит в ее наибольшей экономичности. Бензин тщательно смешивается с кислородом в изменяемом впускном коллекторе, что существенно улучшает эффективность сгорания топливовоздушной смеси.

Благодаря действию систем электронного управления, производится обогащение или обеднение смесей в заданных параметрах, что повышает экономичность двигателя. Судя по многочисленным отзывам владельцев автомобилей, оборудованных 7A-FE Lean Burn, двигатель обладает рекордно низкими показателями потребления топлива.

Основные отличия новых модификаций двигателей 7А:

1. Применение коллектора с заслонками для корректировки степени обогащения топливовоздушных смесей в сторону снижения.
2. Включение «бедного режима» под управлением электронной системы.
3. Расположение форсунок.
4. Использование специальных свечей зажигания с напылением из платины.

Отличные технические характеристики и высокая экономичность двигателя внутреннего сгорания 7А обеспечена, благодаря работе на обедненных топливовоздушных смесях (lean burn). Чаще всего двигатели 7А можно встретить на моделях Тойота (Карина, Калдина). В конструкции впускного коллектора, так называемой, «обедненной» версии 7A-FE используются специальные заслонки, которые изменяют количество кислорода в смеси при эксплуатации силового агрегата в обычных условиях без повышенных нагрузок. При этом отмечается небольшое снижение мощностного показателя двигателя, приблизительно на 5 лошадиных сил, а также улучшение экологических характеристик.

При помощи системы электронного управления переход на обедненную смесь происходит в автоматическом режиме. Когда двигатель 7A-FE работает на холостом ходу, электроника не управляет подачей кислорода. В зависимости от положения селектора АКПП, электронная система управления двигателем быстро реагирует на управляющее воздействие со стороны водителя и включает/выключает режим обеднения.

Благодаря включению в конструкцию данного двигателя системы зажигания бесконтактного типа DIS-2, отпала необходимость в корректировании угла зажигания. С этой целью электроника использует датчик детонации.

Для успешного поджигания обедненной смеси устройством Lean Burn требуется более качественное искрообразование. При использовании бензина несоответствующего качества на свечах зажигания образуется слой нагара. Если барахлят свечи, мотор начинает дергаться, глохнуть как при движении, так и в режиме холостого хода. Фирмой Тойота принято решение о замене обычных свечей на изделия с платиновым напылением. Для получения более мощной искры в конструкцию свечей также введены два электрода, имеющие зазор в 1,3 мм.
