Ваз распиновка диагностического разъема

Что такое OBD разъем и распиновка диагностического разъема OBD 2

Понятие OBD разъем или OBD-2 разъем обозначает использование технологии, позволяющей контролировать различные системы автомобиля с помощью бортового компьютера (самодиагностика автомобиля).

В свою очередь, ОБД разъем ВАЗ дает возможность подключить диагностические приборы, которые, контролируя функционирование системы автомобиля, определяют качество смеси по химическому составу выхлопов (экологический стандарт отработанных газов по системе Евро 2,3 и т.д.) и другие параметры.

Определенные требования, которым подчиняются автопроизводители, называют распиновкой обд2. Сложность диагностического оборудования определяется количеством пинов, то есть контактов.

В настоящее время в автомобилях ВАЗ 2110 используется 16- и пиновая система (стандарт obd 2). Распиновка обд 2, оснащенного 16-ю контактами, подразумевает под собой совмещение бортовых систем автомобиля с колодкой диагностики.

Если рассматривать 16-и пиновый разъем obd2, распиновка и назначение выводов (с 1-го по 8-й и с 9-го по 16-й) следующие:

• 1-й, 3-й, 8-й, 9-й, 11-й, 12-й и 13-й устанавливается производителем;
• 2-й — шина J1850;
• 4-й — масса авто;
• 5-й — сигнальная земля;
• 6-й и 7-й — шина высокого уровня CAN, и, соответственно шина K-Line;
• 10-й — шина J1850;
• 14-й и 15-й шина CAN J2284, и, соответственно шина L-Line;
• 16-й — плюс с АКБ.

Считывание параметров системы возможно благодаря протоколам обд2. Число параметров для разных марок автомобилей также разное (около 20 параметров).

Что необходимо для работы

Если вы решили проводить диагностику неисправностей своего ВАЗ 2110 самостоятельно, то вам потребуется несколько основных вещей для этой работы.

Устройство	Особенности
Адаптер	Это своего рода микросхема, заключенная в корпус. Она позволяет соединить «мозги» вашего автомобиля с компьютером и выдать соответствующую информацию на экран ноутбука или планшета
Кабель	Служит для соединения адаптера с автомобилем и компьютером. Обычно идет в комплекте с адаптером
Компьютер	При выборе компьютера опирайтесь на то, что у вас есть — стационарный ПК, планшет, ноутбук. Лучше переносной компьютер, поскольку соединять авто со стационарным ПК сложно. Не подойдут для диагностики кабели длиной более 5 м, так что учтите это при подключении к ПК
Софт	Необходимое программное обеспечение можно найти на просторах Интернета, либо взять софт, предоставляемый в комплекте с адаптером. Проблем с поиском ПО нет сегодня никаких.

Выбирая адаптер и кабель, принимайте во внимание особенности вашего автомобиля. Не все адаптеры универсальные

Для ВАЗ 2110 примером отличного адаптера служит ELM327. О нем поговорим позже.

Как это работает?

Теперь разберемся, как все это вместе функционирует и как можно своими руками продиагностировать автомобиль.

1. Программа диагностики отправляет по средствам COM-порта сигналы через адаптер на контроллер автомобиля.
2. Контроллер отправляет в ответ информацию.
3. Программа проводит обработку полученных данных, выдавая соответствующий результат на экран вашего компьютера.
4. Обмен данными осуществляется по соответствующему протоколу. В зависимости от производителя автомобиля, протокол может быть разным, иметь свои особенности.
5. Для упрощения диагностики, многие производители используют универсальный протокол ODB II. Его возможности ограничены и адаптирован не под все автомобили. Он подходит для модели ВАЗ 2110 идеально, поскольку десятка не отличается повышенным количеством электроники в отличие от более современных автомобилей.
6. В случае с ВАЗ 2110, программа на экране компьютера выдаст результат в виде кодов ошибок. Достаточно открыть материал, где мы описывали коды ошибок для ВАЗ 2110, чтобы понять, какая именно поломка настигла вашу машину. Далее предпринимаются соответствующие действия по их устранению.

https://youtube.com/watch?v=2RWzbHFrppk

Существенным достоинством диагностики является тот факт, что после нее вы точно знаете, с неисправностью какого характера вы имеете дело. Вам не придется перебирать половину автомобиля, чтобы отыскать источник проблем.

Виды диагностики

Компьютерную диагностику автомобиля можно разделить на три основных вида, один из которых непосредственно к ВАЗ 2110 отношения не имеет.

1. Проверка подвески. Ее необходимо проводить в том случае, если резина начала неравномерно изнашиваться или при движении слышатся посторонние звуки. Диагностика позволит определить причины сноса задней и передней оси, что вы можете заметить при вхождении в повороты на скорости.
2. Проверка двигателя. Основная доля диагностических мероприятий приходится на силовые агрегаты. Компьютер и адаптер помогут вам, если наблюдается нестабильность холостых оборотов, машина с трудом заводится, увеличивается расход топлива, падает мощность и пр.
3. Проверка АКПП. Поскольку ВАЗ 2110 не оснащается автоматической коробкой передач, смысла в проведении ее диагностики нет.

Разъемы

Вы решили провести диагностику. Но что и куда подключать?

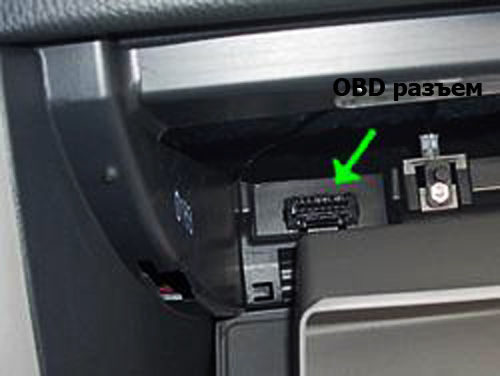

На ВАЗ 2110 разъем для компьютерной диагностики (КД) располагается снизу рулевой колонки справа от водителя. Разъем носит название OBD. Эта информация существенно упрощает поиск подходящего адаптера.

Чтобы провести проверку, вам следует выполнить следующую последовательность операций:

• В разъем возле рулевой колонки OBD вставляется адаптер;
• Компьютер при этом нужно уже включить;
• Когда колодка будет соединена с адаптером, нужно включить зажигание. Без питания программа работать и считывать данные не сможет;
• Далее подключаем программу, с помощью которой осуществляется тестирование;
• Если все элементы работоспособны, на мониторе компьютера отобразится электроника авто;
• Приступайте к проверке.

Распиновка

Поскольку для проверки нам требуется колодка диагностики, то есть OBD, не лишним будет узнать об особенностях ее распиновки. Так вы легко разберетесь, как выполнять подключение:

• Контакт А — несет ответственность за подключение массы;
• Контакт В — требуется, чтобы подключить L-Line. Учтите, не все автомобили имеют этот контакт;
• Контакт М — служит для подключения K-Line;
• Контакт Н — питание +12В;
• Контакт G — контролирует работу бензонасоса.

Коленчатый и распредвал

Итак:

• код 0335 говорит о неисправности датчика положения коленвала. Поэтому, увидев на компьютере 0335, нужно проверить, идет ли сигнал от этого датчика. Обнаружив, что сигнал слабый, можно помочь изменением расхода воздуха, если он чрезмерный (выше максимума). После этого ошибка 0335 должна исчезнуть;
• увидев ошибку 0340, знайте, что, скорее всего, неисправен датчик положения распредвала. Хотя на самом деле, если даже высвечивает 0340, сам распредвал может быть исправным, автомобиль работает, как обычно. А вот когда цифры 0340 не исчезают во время работы двигателя, следует тщательно осмотреть данный узел.

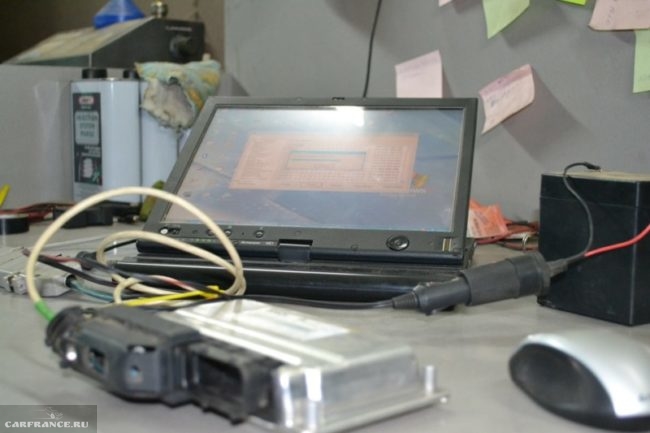

Подключение адаптера ELM 327 к диагностическому разъему ВАЗ 2110 своими руками (с фото)

Современные автомобили ВАЗ 2110 имеют систему диагностики неисправностей, которая может много рассказать не только специалисту СТО, но и обычному водителю, если он знает, как правильно считывать а также расшифровывать коды ошибок.

Для того, чтобы считывать коды, или в случае замены диагностического оборудования, необходимо знать, что диагностический разъем на ВАЗ 2110 расположен под консолью приборной панели слева, здесь же – распиновка на каждый кабель.

Диагностический разъем ВАЗ 2110

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

Статью, посвящённую распиновке панели приборов ВАЗ 2110, находится здесь: https://vazweb.ru/desyatka/elektrooborudovanie/raspinovka-paneli-priborov.html

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера.

Связь с контроллером осуществляется с помощью колодки диагностики.

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

Заводской контролер

На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.

Подробнее о том, как произвести ремонт и замену датчика скорости, можно прочитать здесь: https://vazweb.ru/desyatka/elektrooborudovanie/datchik-skorosti.html

Вычисление кодов

Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

ЭБУ Январь 4 для ВАЗ 2110

Само диагностика происходит так:

• Соединяете контакт «В», который имеет колодка диагностики и «массу»;
• Ключ в зажигании поворачиваете на третье положение, машину не заводите;
• Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
• Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.

Об устройстве и принципе функционирования проводки можно прочитать здесь: https://vazweb.ru/desyatka/elektrooborudovanie/provodka.html

Установка нового адаптера

Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно. Обязательно изучите инструкцию, в которой указана распиновка колодки, и местоположение каждого разъема.

Схема подключения ELM327 к диагностической колодке 12 PIN

Колодка снимается довольно легко. В каждый разъем колодки вставляете свой кабель, обязательно сверяя, чтобы распиновка elm 327 соответствовала указаниям производителя. Проверьте, чтобы каждый разъем был правильно подключен, и каждый кабель соответствовал своему месту. После этого колодка устанавливается на свое место.

Подключение диагностического разъема к колодке

Программы определения неисправностей для elm 327 можно скачать в интернете, причем многие – бесплатной версии. Теперь ваш ВАЗ готов к выявлению ошибок в различных системах авто, а коды ошибок вы всегда можете скачать у нас.

Подключение диагностического разъема к колодке

Подключение диагностического разъема к колодке

Материалы для скачивания:

• Распиновка на некоторые автомобили
• Коды ошибок OBD 2
• Коды ошибок ВАЗ
• Коды ошибок для контролеров Микас 10.3/11

• Вениамин
• Распечатать

Самостоятельная диагностика ВАЗ 2110 распиновка, расположение разъёма, особенности

Внутри каждого современного автомобиля находится множество электронной начинки. Касается это и нового поколения ВАЗ, к которым относится и Лада 2110. Если есть электроника, то её можно протестировать. Сегодня эту задачу выполняет компьютерная диагностика, которая быстро и эффективно находит все неполадки автомобиля. Тестирование может выполняться своими руками, но для этого требуется наличие адаптера.

Для диагностики нужен опыт в работе с компьютерами.

Компьютерная диагностика делится на 2 вида:

1. Тестирование подвески. Выполняется при обнаружении стука или неравномерном износе резины. Также тестирование проводится, если появляется снос передней или задней оси во время крутых поворотах.
2. Диагностика силовой установки. Выполняется при обнаружении неполадок в работе двигателя: увеличенный расход горючего, мотор плохо заводится, пониженные или повышенные холостые обороты, наличие черного или белого дыма и т.д.

Также есть компьютерная проверка автоматической коробки передач, но к ВАЗ 2110 это не относится. Теперь мы знаем, для чего требуется диагностика. Выполняется она при помощи специального сканера, который подключается к автомобилю через диагностический разъем.

Установка нового адаптера

Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно. Обязательно изучите инструкцию, в которой указана распиновка колодки, и местоположение каждого разъема.

Схема подключения ELM327 к диагностической колодке 12 PIN

Колодка снимается довольно легко. В каждый разъем колодки вставляете свой кабель, обязательно сверяя, чтобы распиновка elm 327 соответствовала указаниям производителя. Проверьте, чтобы каждый разъем был правильно подключен, и каждый кабель соответствовал своему месту. После этого колодка устанавливается на свое место.

Подключение диагностического разъема к колодке

Программы определения неисправностей для elm 327 можно скачать в интернете, причем многие – бесплатной версии. Теперь ваш ВАЗ готов к выявлению ошибок в различных системах авто, а коды ошибок вы всегда можете скачать у нас.

Подключение диагностического разъема к колодке Подключение диагностического разъема к колодке

Материалы для скачивания:

• Прочее
• Двигатель
• Рулевое управление
• Электрооборудование
• Трансмиссия
• Тормозная система
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Коды ошибок

Как прочитать ошибки?

Для того чтобы прочитать ошибки необходимо провести подключение к портативному или планшетному ПК к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты будут необходимы для подключения автомобиля к компьютеру и определения кодов ошибок:

1. Кабель K-line.

   Кабель K-line для подключения ноутбука к автомобилю

2. Ноутбук или планшет.
3. Специальное программное обеспечение.

Для того чтобы подключиться необходимо найти разъем под кабель. Он находится под рулевой колонкой. Теперь необходимо подключить непосредственно сам кабель и потом ЮСБ-разъем. Оптимальным для использования считаются программы: VAG-COM USB KKL адаптер; диагностическая программа ВАЗ для моделей, Приора, Калина, Гранта; USB драйвер Autocom cdp pro cars USB; ScanMaster 2.1 на русском языке для ELM327.

Электрическая схема ВАЗ-2112

Устранение ошибок и сброс

Устранить ошибки ЭБУ достаточно просто. В программе для считывания необходимо найти нужную неисправность и расшифровать ее. Затем, рекомендуется устранить проблему, по которой возникла ошибка. Последним этапом становится сброс. Его можно найти в инструментах программы или действиях.

Расположение разъема для подключения к ЭБУ

Возможный вариант расположения разъема для подключения к ЭБУ

Многие автолюбители делают ошибку при работе с программным обеспечением, поскольку они «обнуляют» не сами ошибки, а все программное обеспечение, таким образом, остается только оболочка ПО автомобиля. После таких действий, обычно, автомобиль может не запуститься и требуется программная настройка оборудования или замена всего программного обеспечения в целом. Поэтому, рекомендуется в данном случае обращаться на автосервис, где сделают все правильно.

Компьютерная диагностика авто: основные шаги

Чтобы выполнить диагностику, сперва запускаем свой планшет или ноутбук, а затем подключаем адаптер или удлиненный кабель, соединяющий тестер с разъемом. Он необходим в том случае, если операция осуществляется с использованием стационарного компьютера к соответствующему выходу. После этого остается сделать несколько простых шагов:

• поворачиваем ключ в замке зажигания, чтобы включить питание. Это необходимо, так как в противном случае софт не сможет получить сигнал от контроллера и вывести на дисплей компьютера коды ошибок;
• запускаем программное обеспечение на планшете или на ноутбуке. Если вы не допустили ошибок при подключении и используете только исправное оборудование, на дисплее появится схема всей электронной части автомобиля;
• выбираем в меню нужную нам разновидность диагностики (проверка двигателя, подвески, электрооборудования, коробки передач и прочее) и запускаем процесс.

В ходе диагностики программное обеспечение будет выводить на дисплей лишь коды ошибок, выявленные бортовым компьютером. Для определения тех или иных неисправностей потребуется их расшифровка. Сделать ее несложно, так как на любом специализированном сайте можно легко найти значение всех кодов.

Как правильно выбрать требуемый вид диагностических работ? Мы предлагаем ориентироваться на симптомы неисправности авто. К примеру, если внезапно увеличился расход топлива, следует проверять двигатель, а при появлении постороннего шума в процессе движения оценивать исправность ходовой части машины.

Маршрутный бортовой компьютер (МБК или БК) стал неотъемлемой частью современных автомобилей. Говорит о том, на сколько он может быть полезен думаю не стоит, а вот как подключить бортовой компьютер самостоятельно. интересует многих. И еще, можно ли подключить дополнительный бортовой компьютер в автомобиль ?

Маршрутных компьютеров для «десятки» множество (Штат, Gamma, Multitronics, Орион, Престиж и т.д.), и как правило, инструкция бортового компьютера в которое описан процесс подключения прилагается. Но не редко нам достается б/у БК, без нужной нам документации. Установить бортовой компьютер своими руками не сложно, потому что необходимая колодка для подключения БК уже есть внутри торпедо. Она представляет собой 9ти контактную колодку трапециевидной формы. Добраться до нее лучше всего через правое окно торпедо.

Распиновка штатного разъёма бортового компьютера представлена на рисунке. Дополнительные 10 и 11 контакты используются не на всех БК и предназначены для подключения датчика температуры внешнего воздуха.После того, как мы вставим колодку в маршрутный компьютер, останется лишь подключить К-линию.

Зачем нужна K-Line. По этому проводку от ЭБУ, как раз таки и передается наиболее значимая для нас информация (коды ошибок, температура ДВС и т.д.). К-линия находится в диагностической колодке (которую используют на СТО для диагностики автомобиля) слева от рулевого колеса, не далеко от педали газа.

Наша задача подключить к-линию к бортовому компьютеру. то есть проложить отдельный провод от колодки БК до этой диагностической колодки. Таким образом, бортовой компьютер будет получать нужную ему информацию и диагностическая колодка сохранит свою работоспособность.

Диагностическая колодка ВАЗ 2110 в зависимости от года выпуска автомобиля может быть двух видов: Евро-2 (GM) или Евро-3 (ODB-II). Где найти в колодке К-линию показано на схемах:

Второй бортовой компьютер в автомобиль

Есть возможность установить дополнительный маршрутный компьютер. Хорошим примером могут служить БК Сигма или Штат X1, которые устанавливаются вместо маленькой заглушки рядом с блоком САУО.

• Во-первых, они имеют не высокую цену (500-900 рублей);
• Во-вторых, они имеют всего 3 контакта («+12В», «масса» и к-линию), поэтому подключить их как альтернативный бортовой компьютер совсем не трудно, схема следующая:
• В-третьих, не занимают места в панели торпедо.

Таким образом, в нашем автомобиле будет два бортовых компьютера, один выполняет скромные базовые функции, а второй для диагностики и задания параметров ЭБУ. Цифровые ошибки бортового компьютера легко расшифровываются .

Заключение

Установить БК самому не сложно, куда труднее определится с выбором его модели. О том, где купить и какой бортовой компьютер лучше выбрать уже обсуждали в отдельной статье. В некоторых моделях есть еще возможность установить внешний датчик температуры .Кстати, бортовые компьютеры на ВАЗ десятого семейства выпускаются для старых и новых панелей, но при желании можно установить БК для новой панели в старую .

Где находится диагностический разъем на ВАЗ-2110 фото, описание, схема

Где находится диагностический разъем в автомобиле Лада Гранта

Компьютерная диагностика автомобиля ВАЗ-2110 может быть выполнена и самостоятельно, без обращения в специализированный автосервис и крупных финансовых затрат. Но для этого вам потребуется иметь хотя бы минимальные знания и навыки, а также соответствующее оборудование. Ведь без простого понимания, где находится диагностический разъем авто ВАЗ-2110 вы даже не сможете подключить адаптер к электронному блоку управления.

В данной статье мы подробно расскажем о том, как считывать и расшифровывать коды ошибок, а также ответим на самые распространенные вопросы, относящиеся к разъему ODB. Вам останется лишь следовать нашим рекомендациям.

Находим диагностический разъем на авто ВАЗ-2110

Независимо от модификации «десятки», диагностический разъем будет располагаться с правой стороны от водительского места в нижней части рулевой колонки. То есть сразу под рулем. Такое нахождение можно назвать достаточно удобным, так как при использовании портативного компьютера (в его качестве может одинаково успешно применяться как ноутбук, так и любой современный планшет), все необходимые операции выполняются прямо на водительском месте, без необходимости демонтировать какие-либо узлы и механизмы.

Для сравнения – в автомобилях УАЗ старой модификации разъем располагается под капотом, что несколько осложняет выполнение диагностических работ.

В новой версии УАЗ Патриот производитель устранил этот недостаток. Теперь колодка устанавливается под рулевой колонкой, как и в ВАЗ-2110.

Распиновка разъема ODB: удобная схема расположения контактов

А – к этому выходу подсоединяется масса от аккумулятора автомобиля; B – выход предназначен для подсоединения оборудования типа L-Line

Он применяется не на всех модификациях ВАЗ-2110, поэтому обязательно обращайте на это внимание, когда подбираете компьютерный сканер или адаптер; M – к этому выходу осуществляется подключение устройств типа K-Line. Они вполне заслуженно считаются оптимальным выбором для самостоятельной диагностики ВАЗ-2110, так как обеспечивают отличное взаимодействие с любой компьютерной техникой; H – выход, на который подается питание в процессе выполнения диагностических операций;. G – очень важный элемент распиновки, так как именно он обеспечивает контроль безопасности всех проводимых процедур, исключает какие-либо замыкания или другие аварийные ситуации

G – очень важный элемент распиновки, так как именно он обеспечивает контроль безопасности всех проводимых процедур, исключает какие-либо замыкания или другие аварийные ситуации

Такое обозначение контактов позволит вам избежать ошибок при подключении диагностического оборудования, а также качественно выполнить все необходимые работы. Теперь, когда вы знаете расположение разъема ODB, а также основных его компонентов, можно приступать к оценке технического состояния автомобиля.

Компьютерная диагностика авто: основные шаги

Чтобы выполнить диагностику, сперва запускаем свой планшет или ноутбук, а затем подключаем адаптер или удлиненный кабель, соединяющий тестер с разъемом. Он необходим в том случае, если операция осуществляется с использованием стационарного компьютера к соответствующему выходу. После этого остается сделать несколько простых шагов:

• поворачиваем ключ в замке зажигания, чтобы включить питание. Это необходимо, так как в противном случае софт не сможет получить сигнал от контроллера и вывести на дисплей компьютера коды ошибок;
• запускаем программное обеспечение на планшете или на ноутбуке. Если вы не допустили ошибок при подключении и используете только исправное оборудование, на дисплее появится схема всей электронной части автомобиля;
• выбираем в меню нужную нам разновидность диагностики (проверка двигателя, подвески, электрооборудования, коробки передач и прочее) и запускаем процесс.

В ходе диагностики программное обеспечение будет выводить на дисплей лишь коды ошибок, выявленные бортовым компьютером. Для определения тех или иных неисправностей потребуется их расшифровка. Сделать ее несложно, так как на любом специализированном сайте можно легко найти значение всех кодов.

Как правильно выбрать требуемый вид диагностических работ? Мы предлагаем ориентироваться на симптомы неисправности авто. К примеру, если внезапно увеличился расход топлива, следует проверять двигатель, а при появлении постороннего шума в процессе движения оценивать исправность ходовой части машины.

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной. Рассмотрим несколько машин ВАЗ в качестве примера:

Рассмотрим несколько машин ВАЗ в качестве примера:

• на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
• на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
• на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
• на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
• на Приоре его нужно искать сразу за бардачком, на стенке.

Таким образом, на ВАЗ-2112 диагностический разъем расположен с правой стороны от водительского сиденья. Он размещен сразу под рулевой колонкой и, в принципе, найти его не так и сложно. Осмотрите нижнюю часть панели.

OBD2 автосканер для автомобиля ВАЗ – cписок контролируемых параметров

1. Вывод и чтение из блоков памяти БУ данных об ошибках/неполадках;
2. Отображение значений измеряемых параметров по факту;
3. Управление и контроль исполнительных механизмов;
4. Вывод графической информации со значениями во время после проверки (графики и таблицы);
5. Использование специализированных возможностей ЭБУ (в зависимости от производителя);
6. Тестирование и контроль компонентов схем электрических соединений, корректность установки компонентов электрических цепей (микросхем/датчиков);
7. Нормативные (заявленные) данные по контролируемым параметрам;
8. Проведение измерений напряжения;
9. Проведение измерений сопротивления;
10. Проведение измерений силы тока;
11. Использование осциллографа для регистрации значений, полученных при тестировании.
12. Определение около 3000 кодов ошибок;
13. Обороты двигателя – холостой ход, рабочий код;
14. ТОЖ;
15. Расход топлива;
16. Температура воздуха на впуске и скорость потока воздуха;
17. Абсолютное положение заслонки дросселя;
18. Кислородный датчик;
19. Показатели топливной системы и давления;
20. Считывание других данных и неисправностей.

Прибор для диагностики, подключенный к блоку управления Лады, оценивает точность, исправность датчиков. Результат – четкая оценка техсостояния и получение возможности произвести ремонт в сжатые сроки с минимальными финансовыми затратами.

Зачем нужна диагностика

Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

1. Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%.
2. Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

Стоит ли обращаться на СТО?

Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

Пример адаптера с кабелем

Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

Расположение разъёма

Итак, мы планируем выполнить проверку своего автомобиля и у нас даже есть необходимая аппаратура. Теперь необходимо отыскать разъем – находится он внизу рулевой колонки, справа от водителя. Также этот разъем называется OBD. Зная это название, отыскать подходящий адаптер будет проще.

Если верить отзывам, то самым удачным адаптером для автомобилей ВАЗ считается устройство для подключения K-Line. Он имеет много свободного места, поэтому к нему можно подключить практические любое тестирующее оборудование.

Что касается основного диагностического прибора, то им будет компьютер. Разумеется, что проще всего работать с ноутбуком, так как процесс можно выполнять прямо за рулем автомобиля. Но если есть только стационарный вариант, то тогда стоит позаботиться о длинном шнуре, соединяющем компьютер с адаптером.
