Датчик заднего хода ваз 2110

Отчего ломается датчик включения задней передачи

Любая подвижная механическая система рассчитана на определенное количество циклов использования. Поэтому данный прибор имеет срок службы и может сломаться просто от механического старения.

Мы же рассмотрим причины, касающиеся именно датчика:

• Коррозия внутренних контактов из-за нарушения герметичности и попадания внутрь корпуса влаги. Возникает вследствие перепадов температур и появления деформационных зазоров.
• Окисление контактов разъема, вплоть до полного коррозийного разрушения. Причина — отсутствие защитной смазки внутри разъема.
• Механическое разрушение внутренних деталей из-за заводского брака.
• Перелом или выпадение из корпуса штока включения. Возникает в контрафактных изделиях.
• Заклинивание управляющего штока в положение «включено». Причина — износ сальника или внутренняя коррозия.
• Стачивание поверхности прижима кулисы к штоку датчика.

Светодиодные лампы – чем они лучше

Многие иномарки в наше время оснащены светодиодными лампами вместо всем привычных ламп накаливания. Такие лампы установлены в задних фонарях в качестве стоп-сигналов, габаритных огней, указателей поворота. Это не случайно. Такой свет дает водителю, находящемуся сзади, дополнительное время для принятия решения и для совершения маневра. Преимущества светодиодных ламп:

• срок службы дольше, светоотдача выше;
• светодиод разгорается во много раз быстрее, чем обычная лампа. Это дополнительные 5-6 м при скорости 100 км/ч.
• лампы накаливания выходят из строя раньше чаще всего по причине сильной вибрации, особенно учитывая качество российских дорог. Светодиоды по этому показателю значительно долговечнее, вибрация для них не страшна.

Примечание. Если менять лампы накаливания на светодиодные лампы в габаритах и стоп-сигналах при включенной системе контроля, она будет показывать обрыв нитей ламп накаливания вследствие меньшего тока в этих цепях. Чтобы система была приведена в соответствие, нужно доработать реле, которым контролируется исправность ламп.

Вот видео обзор, который будет полезно посмотреть. Здесь показывается работа светодиодных ламп сзади.

Таким образом, и их составляющих, не составит большого труда. Все, что для этого нужно – четко следовать фотоинструкциям. Можно значительно сэкономить на ремонте автомобиля, если посильную работу будет выполнять сам автовладелец своими руками. Нужно помнить правила, которые необходимо соблюдать, прибегая к самостоятельному выполнению работ:

• тщательно провести диагностику;
• выполнять советы и рекомендации по ремонту;
• использовать качественные детали заводского производства;
• произвести проверку работы систем машины после ремонта.

Примечание. Не следует браться за те или иные действия, если водитель чувствует неуверенность в своих силах. В этом случае лучше прибегнуть к услугам специалиста, хотя за услуги подобного рода он возьмет не маленькие деньги.

Но проблем не возникнет, если делать все так, как советует инструкция. Сегодня в магазинах цена на лампочки заднего фонаря, как и на сам комплект фары не такой уж и дорогой. Так что попробовать провести замену самостоятельно актуально.

Качество освещения уменьшает риск попасть в аварию в темное время суток и во время непогоды

Поэтому важно, чтобы в автомобиле ВАЗ 2112 фары хорошо освещали дорожное полотно. Необходимо следить за исправностью оптики и выполнять вовремя ремонт

Данная статья поможет разобраться, какая оптика установлена на ВАЗ 2112, как выбирать, дается инструкция по замене ламп и регулировке фар.

Как восстановить нормальную работоспособность фонарей заднего хода

В первую очередь потребуется выполнить демонтаж фонарей заднего хода, осуществляемый следующим образом:

• открываем и освобождаем багажник автомобиля;
• аккуратно снимает обшивку, чтобы исключить ее повреждение в процессе проведения ремонтных работ;
• отвинчиваем защитный кожух, выполненный из пластика;
• извлекаем заднюю панель, благодаря чему открывается доступ к датчику, фонарям и плате управления.

В случае если неполадку вызывает испорченный предохранитель, потребуется также найти его в специальном блоке, расположенном под рулем авто, после чего аккуратно извлечь сломанную деталь и установить новую.

Более сложной задачей является замена датчика, который перестал реагировать на переключение передач и обеспечивать включение фонарей. Для выполнения этой операции потребуется:

• загнать машину на эстакаду и поставить ее на ручник;
• снять защитный кожух;
• подставить какую-либо емкость для трансмиссионного масла;
• извлечь датчик и отключить его от электрической цепи;
• установить исправную деталь. После этого необходимо обязательно проверить уровень масла и восполнить его, если смазки в коробке передач недостаточно;
• последний этап – сборка узла, выполняемая в обратном порядке.

От работоспособности фонарей заднего хода напрямую зависит безопасность эксплуатации автомобиля. Именно поэтому необходимо своевременно выявлять любые описанные выше неисправности и качественно устранять их либо своими силами, либо с привлечением опытных специалистов автосервиса.

Всем привет. У нас в городе окончательно и бесповоротно наступила осень, уже неделю идут дожди, и вместе с дождями приходят мелкие неисправности. В очередной раз, паркуя машину после работы, заметил, что не горят лампы заднего хода.

Первым делом проверил предохранитель F19, который отвечает за лампы заднего хода, он оказался в порядке.

На всякий случай проверил обе лампы, они оказались целы. Протер контактики, не помогло. Осталось проверить только датчик включения задней передачи, в народе известный как «лягушка». Этот датчик находится в коробке передач, слева по ходу движения.

Его можно увидеть и без ямы, достаточно снять воздушный фильтр.

Проверить датчик можно путем его исключения из схемы. Для этого следует включить зажигание, снять колодку и замкнуть на ней провода между собой.

При этом фонари заднего хода должны загореться. Если этого не произошло проблема не в датчике. Это, как раз, был мой случай.

Для начала, я решил проверить проводку от лягушки до ламп, для этого на зеленый провод колодки «лягушки» следует подать 12В, от аккумулятора. Лампы загорелись, уже хорошо! Таким образом, я выяснил, что не поступает напряжение на лягушку. При этом на предохранителе напруга есть, т.е. проблема в проводке между монтажным блоком и лягушкой.

Исключив датчик(«лягушку»), предохранитель и лампы, стою под дождем, весь в предвкушении дальнейшего разбирательства с проводкой, и тут мне в голову приходит светлая мысль, проверить монтажный блок с обратной стороны, а именно входящие в него колодки.

Достаю монтажный блок, не выясняя где какая колодка, просто передергиваю все подряд, и о чудо, лампы загораются.

Легко отделался, уже думал, придется ковырять подкапотную проводку, и мысли эти были не с проста, так как в этот день не раз приходилось преодолевать лужи по колено глубиной. Оказалось, всего то, от высокой влажности закисли контакты на монтажном блоке.

Замена датчика

Как выбрать новый сенсор вместо сломанного? На самом деле ничего сложного: просто не покупайте продукцию контрафактных производителей. Учитывая доступность технологий упаковки, самостоятельно определить подлинность не получится. Поэтому единственный «рецепт» — посещение фирменных магазинов АвтоВАЗ.

При замене датчика необходимо придерживаться некоторых действий:

• Перед установкой нового сенсора, необходимо дождаться слива масла из КПП и очистить резьбовое отверстие.
• Обязательно проверьте уплотнительную шайбу, без нее из коробки будет вытекать масло.
• После затяжки датчика в картере КПП, долейте масло до штатного уровня.
• Последний штрих — перед соединением разъема смажьте контакты специальным антикоррозийным составом.

Таким образом, установка датчика произойдет успешно.

Назначение

Очевидно, что режим заднего хода автомобиля предназначен для ускорения машины в обратную сторону, не прибегая к развороту на 180 градусов. Это позволяет более комфортно парковаться, быстрее маневрировать и, наконец, экономить время себе и другим водителям.

Сигнализатор заднего хода необходим для того, чтобы предупреждать окружающих водителей о предстоящем маневре, аналогично тому, как это делают сигналы поворота или стоп-сигналы, внедренные в задние фонари.

Сигнализатор заднего хода предназначается, кроме того, для маневрирования в темное время суток и туман. Лампа, которая имеет достаточно мощный световой луч, позволяет водителю лучше видеть то, что происходит сзади машины и избегать досадных аварий и происшествий при маневрировании

В любом случае, стоит уделять внимание состоянию и работе фонарей. Это позволит исключить большинство проблем и уберечь машину от нечаянных повреждений

Инструкция по замене своими руками

Теперь подробнее о том, как выполняется замена.

Рассмотрим процедуру на примере автомобиля ВАЗ 2110:

1. Сначала авто загоняется на яму. Место вокруг установленного девайса необходимо очистить от грязи, так как после снятия устройства вся пыль и мусор попадут в трансмиссию. А это, в свою очередь, может привести к ее выходу из строя.
2. Далее, снимается защита картера, для этого необходимо будет выкрутить несколько болтов.
3. Теперь вам потребуется небольшая емкость, в нее вы соберете масло из коробки передач. При демонтаже ДЗХ из посадочного места выйдет часть смазывающей жидкости, которую впоследствии нужно будет залить обратно.
4. Отключите разъем питания от контроллера и выкрутите его из места установки.
5. Затем произведите очистку гнезда, чтобы новый девайс без проблем установился в посадочное место. Установите новый контроллер, не забудьте про уплотнительное кольцо.
6. Далее, вам необходимо будет залить в трансмиссию нужный объем смазывающей жидкости, то есть то, что вы слили, нужно залить обратно. Но если в смазке, которую вы собрали при снятии ДЗХ, имеются следы продуктов износа, к примеру, металлическая стружка, или осадок, то нужно задуматься о замене жидкости. Или, как минимум, залить в коробку нужно не собранное масло, а новое.
7. Затем вам остается только произвести сборку всех элементов в обратной последовательности и проверить работоспособность установленного ДЗХ.

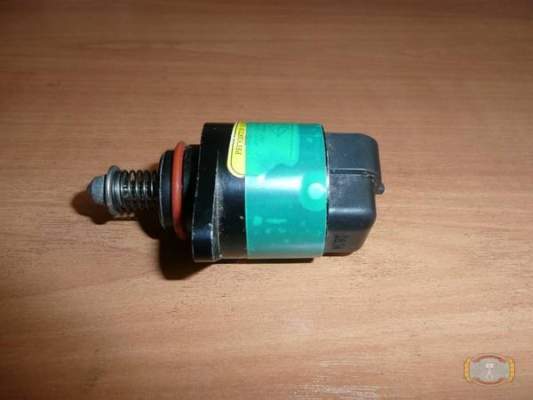

Неисправности регулятора ХХ на ВАЗ 2114

Собственно, конструкция исполнительного механизма не особо сложная, но в ней могут быть неполадки как электрического, так и механического характера. Кроме этого часто проблемы с холостым ходом вызваны закоксовыванием, загрязнением клапана или его седла. Это лучший вариант, поскольку клапан чистится довольно быстро с помощью средств для чистки карбюраторов или универсальной WD40. Основніе проблемі с регулятором холостого хода могут поджитать нас на нескольких направлениях.

Не горят стоп сигналы на ваз 2114: причины и способы их устранения

Пробуксовка штока

Не слишком опасная поломка, тем не менее она сбивает с толку электронную систему управления двигателем (ЭСУД). Скажем, контроллер привык, что на 21-м шаге активируется режим холостого двигателя. Но во время передвижения в рабочее положение шток закусило и он пропусти 3-4 шага, в то время как электродвигатель прокрутил и отчитался контроллеру о выполненных 21 шаге, при фактических 17-18. В этом случае холостые обороты будут нарушены, а мы будем грешить на электронику.

Лечится пробуксовка штока разборкой регулятора, чисткой и заменой смазки. Эта ситуация не слишком опасна, поскольку РХХ проходит калибровку после каждого запуска двигатели и если произошел сбой, во время следующего запуска он устранится. Естественно, вечно так продолжаться не может, поэтому пробуксовку лучше устранить как можно скорее.

Шток заклинил

Если шаговый электродвигатель продолжает работать (это можно установить по звуку), но шток не движется, придется разбирать регулятор. Сложнее диагностировать клин в случаях клина штока РХХ не в конечных точках, а повередине или при периодическом подклинивании. Проверить это просто — если шток при приложении усилия перемещается, проблема в двигателе, если намертво прирос к корпусу — имеем дело с клином. Лечение и профилактика все те же, промывка, разборка и замена смазки.

Не работает шаговый двигатель

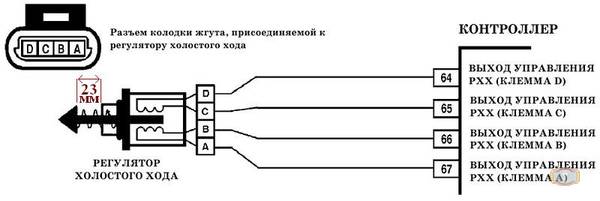

Схема проверки шагового двигателя РХХ ВАЗ 2114 Как мы уже говорили, шток в этом случае будет перемещаться, если приложить усилия, но двигатель работать не будет (определяем на слух). Чтобы в этом убедиться, достаточно прозвонить РХХ мультиметром. Для этого измеряем сопротивление обмоток шагового моторчика. На контактах А и В, а после этого C и D, должно быть сопротивление порядка 0,4-0,8 кОм. Кроме этого, проверяем, не замыкают ли катушки между собой, установив щупы мультиметра на контакты А-С или B-D.

Разгерметизация РХХ, подсос воздуха

Некачественный регулятор холостого хода может подсасывать воздух, а кроме того, прокладка между корпусом РХХ и дроссельным узлом запросто может травить. Чтобы проверить это дело, запускаем двигатель и внимательно прислушиваемся. Слышно характерное шипение, значит подсос есть. Можно проверить и по-другому.

Проверка герметичности регулятора ХХ ВАЗ 2114

Берем пластиковую бутылку, набираем в нее воду и при запущенном двигателе льем жидкость тонкой струйкой на корпус РХХ, особенно на заднюю часть (место стыка крышки и корпуса) и привалочную плоскость. Если подсос есть, двигатель сразу начнет троить или заглохнет вовсе, что говорит о том, что вода попала на свечи.

Блок предохранителей и реле ваз 2107

Механические повреждения регулятора ХХ ВАЗ 2114

Их видно невооруженным глазом. К примеру, нередки случаи, когда от вибрации или при неаккуратном обслуживании задняя крышка может оторваться или могут быть повреждены заклепки фиксации крышки. В этом случае внимательно осматриваем повреждение, при необходимость припаиваем провода на место, а заклепки можно восстановить по простой методике с помощью двух зубочисток и обычного суперклея. Делается это так:

Здесь сможет помочь только пайка.

Пострадавший регулятор все еще можно отремонтировать

Если потерялась заклепка, в первую очередь проверяем целостность обмоток, после чего…

Аккуратно собираем регулятор и готовим две зубочистки и суперклей

Ввинчиваем зубочистки в места посадки заклепок

Обламываем их и заливаем клеем

Для профилактики лучше сразу обмотать место установки заклепок изолентой или установить термоусадку соответствующего размера.

Сверху заматываем изолентой или термоусадкой подходящего размера

Датчик света заднего хода ВАЗ 2108, 2109, 21099

За своевременное включение ламп света заднего хода в задних фонарях автомобилей ВАЗ 2108, 2109, 21099 отвечает датчик света заднего хода.

Он же выключатель света заднего хода.

Датчик света заднего хода ВАЗ 2108, 2109, 21099

Где установлен датчик света заднего хода?

Датчик света заднего хода на автомобилях ВАЗ 2108, 2109, 21099 установлен в нижней задней части коробки передач.

Датчик света заднего хода установлен в коробке передач ВАЗ 2108, 2109, 21099

Как работает датчик света заднего хода?

Датчик света заднего хода имеет подвижный контакт и два неподвижных. При включении передач переднего хода подвижный контакт всегда отжат (цепь разомкнута). При включении задней передачи шток внутри коробки поджимает подвижный контакт датчика света заднего хода, контакты замыкаются и на лампы подается напряжение. В задних фонарях автомобиля начинают светиться белые секции.

Схема подключения датчика света заднего хода на ВАЗ 2108, 2109, 21099

Датчик (выключатель) света заднего хода в задних фонарях автомобилей ВАЗ 2108, 2109, 21099 и их модификаций, схема подключения Напряжение на датчик света заднего хода подается с вывода «В+» генератора («30» — на старых генераторах), через замок зажигания. Один из выводов датчика постоянно находится под напряжением (после поворота ключа в замке зажигания). Это следует учитывать при проведении ремонтных работ на автомобиле. Электрическую цепь датчика защищает предохранитель №5 в монтажном блоке.

Провод к лампам света заднего хода тянутся через весь салон автомобиля (со стороны водительского сиденья) от фишки Х9 монтажного блока до колодок на задних фонарях (зеленый провод).

Неисправности датчика света заднего хода

Контакты внутри датчика не замыкаются

Практически всегда датчик света холостого хода отказывается работать из-за коррозионного разрушения его контактов или подвисания подвижного контакта (плунжера). В результате электрический ток перестает протекать в цепи наступает «обрыв». Лампы в задних фонарях не горят.

Через датчик течет масло из коробки передач и он замыкает на «массу»

Потерявший герметичность датчик начинает пропускать масло. В такой ситуации возможно короткое замыкание в электрической цепи, так как после включения зажигания датчик всегда под напряжением. Признаком этой неисправности будет помимо не горящих ламп будет постоянное перегорание предохранителя №5 (F16 15A) в монтажном блоке. При этом в комбинации приборов не будут работать большинство ламп и приборов так как они так же «висят» на этом предохранителе.

Подробно о неисправностях света заднего хода: «Не горит свет заднего хода ВАЗ 2108, 2109, 21099».

Неисправный выключатель света заднего хода проще заменить чем отремонтировать.

Особенности замены датчика света заднего хода

Особенностью замены датчика света заднего хода на ВАЗ 2108, 2109, 21099 является то, что его нужно вывернуть ключом на «22» из посадочного отверстия и максимально быстро завернуть туда новый датчик с уплотнительным кольцом (так как трансмиссионное масло начнет вытекать). Стоит немного зазеваться и помимо замены датчика придется менять или доливать масло в коробке. Более подробная инструкция самостоятельного выполнения этой работы имеется на нашем сайте в отдельной статье.

Применяемость выключателя света заднего хода на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяется выключатель света заднего хода 2108-3710410 (ВК 55.3710), либо его аналоги разных производителей.

Примечания и дополнения

Почему именно белый фонарь — свет заднего хода? По международным правилам принято обозначение света заднего хода белыми фонарями (фонарем). Ни как не обозначать движение задним ходом можно только на гоночных автомобиля.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

— Датчик давления моторного масла ВАЗ 2108, 2109, 21099

— Датчик уровня тормозной жидкости ВАЗ 2108, 2109, 21099

— Датчик указателя температуры ВАЗ 2108, 2109, 21099

— Датчик уровня топлива ВАЗ 2108, 2109, 21099

— Датчик включения вентилятора на радиаторе ВАЗ 2108, 2109, 21099

Распространенные проблемы с оптикой и способы их устранения

Проблемы с автомобильной оптикой можно разделить на неисправности механического и электрического характера.

Во время эксплуатации автомобильная оптика подвергается механическим воздействиям. Ее могут повредить мелкие и крупные камешки, песок, ветки кустарников и т.д. Самый простой способ устранения повреждений – замена блок-фары или фонаря. Для этого нужно знать как снять фару на ВАЗ 2112. Но можно оптику восстановить своими руками.

Возможны следующие неполадки механического характера:

• трещины и царапины на поверхности стекла;
• повреждение крепежных элементов;
• нарушение герметичности.

Царапины и трещины устраняться путем шлифовки и полировки. Разрушенные крепежные элементы заменяются новыми. При нарушении герметичности, оптика потеет, поэтому требуется ее восстановить, так как ухудшается видимость, и окисляются контакты. Для серьезных механических повреждений в виде сколов инструменты подбираются в зависимости от степени повреждений.

Перед ремонтом следует изучить материал изготовления оптики. В зависимости от этого можно применить холодную или обычную сварку.

Что касается электрических неполадок, то чаще всего причина в перегоревших лампочках. В этом случае их нужно заменить.

Если причина не в лампочках, то возможны следующие неисправности:

• перегорел предохранитель;
• не работает реле переключения;
• окислились или подгорели контакты;
• неисправен выключатель;
• нарушена целостность проводки;пропала «масса».

Замена перегоревших предохранителей

Если не горят стоп-сигналы ВАЗ 2112, не работают поворотники или полностью пропал свет, нужно последовательно проверять все элементы, которые входят в систему освещения, включая блок предохранителей и источники питания.

Способы ремонта

Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.

• Загнать автомобиль на подъемник или яму.
• Выполнить работу, забравшись под автомобиль.

Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.

Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.

Самостоятельная замена

Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.

1. Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.
2. Снимите защиту с контактов вашего датчика, отсоедините контакты.
3. Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.
4. Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.
5. Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.
6. Доставайте вышедший из строя прибор, вставьте на его место новый.
7. Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.
8. Верните на места все контакты, наденьте обратно защиту.
9. Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.
10. Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.

Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:

• Поверните ключ зажигания, но не заводите сам двигатель;
• Включите заднюю передачу на вашей КПП;
• Смотрите, включились ли белые огни. Если да, все прошло отлично.

А сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.

Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, где вы решили отовариться.

Дополнительно не помешает приобрести средство WD40, которым очищаются контакты. Плюс может потребоваться замена проводов. Этим самостоятельно заниматься не советуем, если соответствующего опыта нет.

Если же виновником неполадки задних фонарей стали сами лампочки, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.

Если белые фонари на корме “семерки” перестали светиться при движении задним ходом, то неисправность требует незамедлительного устранения. Мало того, что неработающие фонари заднего хода на не соответствуют техническим требованиям к автомобилю и ПДД, так эта поломка вводит в заблуждение других участников движения и может спровоцировать ДТП,как правило виной может служить датчик заднего хода на Ваз 2107.

Обычно, чтобы устранить такую неисправность, требуется замена датчика заднего хода ВАЗ 2107. Тратить время и деньги на визит к специалистам СТО не обязательно — произвести диагностику и замену датчика можно самостоятельно. Но сначала надо убедиться, что именно он стал причиной неисправности.

Обозначение нумерации предохранителей автомобиля КАМАЗ

Маркировка предохранителей	Номинальная сила тока в Амперах	За что отвечает	Состояние выключателя основного питания / замка зажигания
FU1.1	5A	Блок управления ЭФУ	Вкл / ON
FU1.2	5A	Блок управления пневмоподвеской	Вкл / ON
FU1.3	5A	Блок управления электрооборудованием (CBCU)	Вкл / ON
FU1.4	5A	Блок управления EBS	Вкл / ON
FU1.5	5A	Блок управления двигателем ADM3	Вкл / ON
FU1.6	10A	Блок управления системы нейтрализации	Вкл / ON
FU1.7	10A	Блок управления двигателем MR2	Вкл / ON
FU1.8
FU1.9	10A	Блок управления ретардером	Вкл / ON
FU1.10	5A	Разъем OBD диагностики	Вкл / ON
FU1.11	5A	Тахограф / комбинация приборов	Вкл / ON
FU1.12	5A	Разъем для спецнадстроек	Вкл / ON
FU2.1
FU2.2	10A	Панель управления со стороны водителя	Вкл / ON
FU2.3
FU2.4	5A	Обмотка возбуждения генератора	Вкл / ON
FU2.5	5A	Блок управления центральным замком	Вкл / ON
FU2.6
FU2.7	5A	Привод управления люка	Вкл / ACC
FU2.8	20A	Кондиционер	Вкл / ACC
FU2.9	15A	Панель управления со стороны водителя	Вкл / ACC
FU2.10	15А	Панель управления дверь со стороны пассажира	Вкл / ACC
FU2.11	5A	Аудиосистема	Вкл / ACC
FU2.12	10A	Прикуриватель	Вкл / ACC
FU3.1	15А	Блок управления EBS	Вкл / 0
FU3.2	15А	EBS прицепа	Вкл / 0
FU3.3	15А	Блок управления пневмоподвеской	Вкл / 0
FU3.4	15А	Осушитель	Вкл / 0
FU3.5
FU3.6	10А	Блок управления ретардером	Вкл / 0
FU3.7	10А	Комбинация приборов	Вкл / 0
FU3.8	20A	Блок управления ЭФУ	Вкл / 0
FU3.9	10А	Разъем OBD диагностики	Вкл / 0
FU3.10	10А	Блок управления электрооборудованием	Вкл / 0
FU3.11	20A	Блок управления электрооборудованием CBCU гр.4	Вкл / 0
FU3.12	15А	Блок управления EBS	Вкл / 0
FU4.1	20A	Электронасос подъема / опускания кабины	Вкл / 0
FU4.2	10А	Освещение салона	Вкл / 0
FU4.3	10А	Разъем для спецнадстроек	Вкл / 0
FU4.4	5А	Питание клавиш и датчиков	Вкл / 0
FU4.5	10А	Аудиосистема	Вкл / 0
FU4.6	10А	Обогрев стекла	Вкл / 0
FU4.7	10А	Фара сцепки	Вкл / 0
FU4.8	10А	Розетка 24В	Вкл / 0
FU4.9	10А	Звуковой сигнал	Вкл / 0
FU4.10	5А	Реле дистанционного включения АКБ	Вкл / 0
FU4.11
FU4.12
FU5.1	15А	Подогрев топлива в топливозаборнике	Не зависит / 0
FU5.2	15А	Подогрев топлива в ФГОТ	Не зависит / 0
FU5.3
FU5.4	5А	Тахограф	Не зависит / 0
FU5.5	10А	Блок управления двигателем ADM3	Не зависит / 0
FU5.6	15А	Блок управления системы нейтрализации	Не зависит / 0
FU5.7	20А	Блок управления электрооборудованием CBCU гр.1	Не зависит / 0
FU5.8	20А	Блок управления электрооборудованием CBCU гр.2	Не зависит / 0
FU5.9	20А	Блок управления электрооборудованием CBCU гр.5	Не зависит / 0
FU5.10	20А	Блок управления электрооборудованием CBCU гр.6	Не зависит / 0
FU5.11	25А	ПЖД	Не зависит / 0
FU5.12
FU6.1	15А	Блок управления электрооборудованием MUX4-P	Не зависит / 0
FU6.2	15А	Блок управления электрооборудованием MUX4-P	Не зависит / 0
FU6.3	15А	Блок управления электрооборудованием MUX4-P	Не зависит / 0
FU6.4	15А	Блок управления электрооборудованием MUX4-P	Не зависит / 0
FU6.5	15А	Блок управления электрооборудованием MUX4-P	Не зависит / 0
FU6.6	15А	Блок управления электрооборудованием MUX4-P	Не зависит / 0
FU6.7	15A	Подогрев сиденья	Не зависит / ON
FU6.8
FU6.9	15А	Блок управления центральным замком	Вкл / 0
К1	Реле режимов стеклоочистителя
К2	Реле торможения стеклоочистителя
К3	Реле фары сцепки
К4	Реле звукового сигнала
К5	Реле подогрева топлива
К6	Реле блокировки опрокидывания кабины
К7	Реле блокировки отключения АКБ
К8	Реле кондиционера
