Датчик педали тормоза гранта автомат

Лада Приора Хэтчбек Строгий SE Бортжурнал Ошибка P0504 Датчик педали тормоза и ее решение

Всем добрый вечер, ничего интересного с машиной не происходило, и тут бац, сегодня значит еду никого не трогаю, не обращал внимания с какой периодичностью нажимал на тормоз, но резко машина начинает тупить до такой степени, что кажется что она глохнет на ходу и тут же через 1.5 сек заводится, я не верил своим глазам, сначала думал передачу выбило, когда давлю на газ на 40км/ч она просто не едет, так + к этому и оборотов нету вообще! В панике поехал заправился (было на тот момент 5Л), думал бенз, заправился, дал ей ***зды, поразгонялся, вроде норм, поставил машину около дома, завожу спустя час, вылазит ошибка, благо есть товарищ Lyo с кабелем и программой в соседнем доме, мчусь к нему. Делаем диагностику, и тут самое интересное :

Прочитав в интернете, что либо датчик вые****, либо могут стопари перегореть и он из за этого троит, но стопари все горят, преды целые. Так же кто то писал, что датчик может быть плохо отрегулирован, и он срабатывает слишком часто при нажатии тормоза.Скинули ошибку, сейчас езжу смотрю, пока всё нормально, менять датчик пока что желания нету.

Сегодня поехал купил датчик, стоит 232 рубля, дороговато имхо)Поставил его, ставится очень просто, открутил гайку, и выкрутил сам датчик, перед этим конечно отключив от фишки питания(которая, кстати, входит в датчик только с одной стороны, то есть ошибочно подключить его не получится).

Новый, купленный

Слева старый, справа новый

По последнему фото видно, что у старого датчика видимо растянулась пружинка, ибо концевик должным образом уже не отщелкивается, а только на половину ходит.Собрал всё в обратном порядке, отрегулировал на глаз

Затем сбросил ошибку, и сейчас пока что всё тихо, всем спасибо за внимание) И тем, кто когда нибудь будет делать это первый раз, ничего снимать не нужно, я отодвинул сидение до конца назад, поднял руль максимально вверх, вытащил коврик (чтобы не испачкаться), снял крышку, которая закрывает предохранители(чтобы свет больше попадал) и лег прям под руль, и там всё отчетливо видно.Пользовался ключом на 19. Замена заняла 10 мин максимум. Стало интересно, разобрал старый датчик, всё видно и так) Верхняя пружинка просто поломалась

Стало интересно, разобрал старый датчик, всё видно и так) Верхняя пружинка просто поломалась

Всем добра.

Порядок замены датчика давления масла на 16-клапанной Гранте

Первым делом необходимо отсоединить провод питания от датчика, как это показано на фото ниже, предварительно нажав на колодку с двух сторон, тем самым освободив от защелок.

После чего при помощи головки на 21 мм вывернуть его:

Когда он уже свободно крутится, можно окончательно вывернуть его рукой.

Как видите, все делается элементарно и просто. Теперь берем новый датчик и производим замену, устанавливая его на прежнее место взамен вышедшего из строя. Цена новой детали составляет всего 118 рублей за производство Автоваз, и еще дешевле, порядка 100 рублей за марку Пекар.

Затягивать датчик необходимо с определенным моментом силы, который составляет от 24 до 27 Нм.

Мотался я тут по работе, в первопристольную, погодка была просто отвратительная, если ее описать в двух словах, то это нескончаемый мелкий дождь и морось в воздухе. На трассе, эта взвесь грязи и воды не давала отдыхать стеклоочистителям. Приехав домой я поставил машину на стоянку и довольный, что удачно съезил в столицу — побрел домой., как говорится «ничего не предвещало»К чему я описал всю эту «лирику» ?! — а вот к чему: На следующий день сел в машину завел ее, и на тебе — «запищал» и загорелся датчик аварийного давления масла, расстроеный я заглушил машину и завел снова — но чуда не произошло.Списав все на «вчерашнюю» сырость и отвратительную погоду, я полез под капот, чтоб «подергать и протереть от влажной грязи» коннектор идущий к датчику. Естественно это не помогло. В голову лезли всякие плохие мысли, по поводу заклинившего клапана в масляном фильтре, или того хуже — забитой сетке «лапы» насоса масла. К этому добавлялись мысли о херовом масле (так как уже наступал срок замены масла)Полез в «тырнет паутину» и нашел там вот что:

-Если загоревшийся датчик, аварийного давления масла, гаснет при добавлении оборотов -нажатии на педаль акселератора (газа), то скорее всего, дело в неисправности самого датчика.-Если датчик не гаснет (то это уже тревожный звоночек), в этом случае, специальным манометром ввернув в отверстие датчика, замеряем давление маслаДалее исходя из показаний, смотрим и меняем фильтр, либо устраняем засор в масляном насосе, и .т.д.

Это добавило мне немного оптимизма, что все-же всё не так плохо.Куплено масло, фильтры, и датчик стоимостью всего 140 руб.Поменял масло и фильтры. Взялся за замену датчика., что из себя представляет этот процесс на «Гранте» распишу (может кому нибудь пригодится):

1) снимаем коннектор с датчика, зажав его пальцами с двух сторон и потянув «от датчика»2) берем торцевой ключ с глубокой горловиной на 22 (старый свечной ключ) — на гранте невозможно отвернуть ни обычным гаечным ключом, ни рожковым (редко когда это упоминается в статьях по ремонту), из-за технологической пластины с ухом (для такелажа двигателя) нет возможности повернуть ключ, на необходимый угол3) отворачиваем старый датчик и осмотр его снаружи, естественно не выявляет причину (внутри испорчена мембрана)4) протираем насухо площадку с резьбой5) вворачиваем новый датчик6) надеваем и защелкиваем коннектор

Завел машину и вот оно счастье — датчик больше не загорается.Будет хорошо, если кому-то пригодится этот пост.Всем удачи! Берегите себя и своих близких.

Датчик давления масла представляет собой индикационный элемент, необходимый для анализа уровня масла в двигателе транспортного средства

С неисправным ДДМ автомобиль можно продолжать эксплуатировать, однако важно помнить, что утечка масла из картера в разы укорачивает ресурс эксплуатации силового агрегата

Своевременная замена вышедшего из строя ДДМ на Лада Гранта позволит упростить обслуживание авто и не допустить масляного голодания.

Принцип работы стоп-сигнала

Стоп-сигналы расположены сзади автомобиля. Фонари красного цвета. Они автоматически загораются, если водитель тормозит. Когда водитель убирает ногу с педали тормоза, они так же автоматически отключаются. Наличие стопов обязательно для транспортных средств.

Фонари должны быть расположены симметрично и гореть ярче габаритных огней. Устанавливаются стоп-сигналы по бокам, на заднее стекло, в центре выше линии боковых стопов.

Основные и дополнительные тормозные фонари могут представлять собой одиночную лампу, неоновую трубку или набор светодиодных лампочек. Автолюбителя дополнительно оборудуют машину повторителем стоп-сигнала. Задний стоп-сигнал может еще выполнять функцию противотуманки. Можно установить стоп-сигнал формула 1 (автор видео — Михаил Ермолаев).

Самый простой стоп-сигнал включает в себя прерыватель (выключатель) и фонарь. Выключатель стоп-сигнала часто называют еще лягушкой. В пластиковом корпусе прерывателя расположены две клеммы, шток и пружина. Устанавливается данное устройство на педаль тормоза.

Когда водитель нажимает на педаль шток входит в корпус прерывателя, контакт замыкается и загорается лампочка. Как только водитель убирает ногу с педали тормоза, пружина выталкивает шток, контакты размыкаются и лампочка тухнет.

Светодиодные стопы состоят из микросхемы и датчика, который в этом случае является лягушкой, он посылает сигнал, когда водитель нажимает на тормоз. Как и в случае одиночной лампы, лягушка установлена под педалью тормоза.

Схема устройства управления стопами

Любая педаль имеет свободный ход. Поэтому хотя водитель нажимает на педаль, машина тормозит не сразу. Тормозной фонарь загорается, как только нажимается педаль тормоза. Водители транспортных средств, движущихся сзади, узнают о торможении раньше, чем машина начинает тормозить. Таким образом, у них есть время для подготовки к торможению.

Регулировка датчика педали тормоза Калина

Если датчик находится в исправном состоянии, а некорректная работа ДВС продолжает вас беспокоить, попробуйте произвести самостоятельную регулировку изделия

При этом обратите внимание на следующие особенности:

1. Вкручивать датчик необходимо по часовой стрелке до тех пор, пока педаль тормоза не начнет опускаться. После чего потребуется слегка выкрутить изделие и зафиксировать его положение при помощи крепежной гайки.
2. Результат должен быть такой, чтобы в состоянии отсутствия воздействия на педаль, шток датчика был утоплен в корпус, а при воздействии на педаль наоборот – полностью высвобождаться из корпуса.
3. Что касается рабочего зазора, то он настраивается при помощи двух гаек (одна наверху, другая внизу). Регулировка осуществляется при помощи верхней гайки, которая закручивается, а нижняя наоборот – раскручивается. Весь процесс производится до тех пор, пока при воздействии на педаль тормоза кнопка не будет полностью утапливаться в корпус. Однако перебарщивать с настройкой не следует, иными словами следует оставить небольшой зазор или задел хода (примерно от 2 до 5 миллиметров).

Датчик педали тормоза Лада Калина

Лада Приора Седан конструктор собери сам Бортжурнал Пробег и замена сцепления

Датчик педали тормоза Калина это техническое устройство, которое применяется для отслеживания степени воздействия на тормозную педаль. Довольно часто автовладельцы линейки ВАЗ жалуются на поломки или неправильные регулировочные настойки изделия.

Благо, процесс подстройки или замены детали не представляет большой сложности при соблюдении определенных нюансов.

Диагностика работоспособности

Проверка работоспособности заключается: 1. В прозвонке (проверке) мультиметром изделия. 2. Разборке и визуальном осмотре внутренних составляющих детали.

3. Замена датчика не заведомо исправный.

Первый способ предусматривает поочередное измерение контактов демонтированного датчика. Смысл в том, чтобы проверить каждый контакт в отдельности и попарно (второй и третий контакт). Сделать это достаточно удобно, так как на месте подключения контактной фишки все разъемы пронумерованы.

Второй способ применяется для выявления неисправных или деформированных внутренних элементов изделия (в большинстве случаев испорченных пружин).

На ней не должно быть следов окислений и загрязнений. Если таковые имеются, зачистите их.

Третий способ достаточно прост и тривиален. Установите новою деталь взамен той, в исправности которой вы сомневаетесь.

При восстановлении работоспособности системы, индикатор неисправности (чек энджин) должен погаснуть (если в течение 15 минут не пропадает, следует сбросить ошибку вручную).

Признаки неисправности датчика педали тормоза Лада Калина

Для того чтобы понять, что причиной некорректной работы автомобиля является именно датчик положения педали тормоза Калина, обратите внимание на следующие признаки:

• наличие ошибки «Р-0504» на приборной панели;
• существенное снижение мощности, отзывчивости двигателя при воздействии на педаль газа;
• повышение оборотов двигателя (кратковременные) при переключении передач.

Основные причины неисправности датчика

Для того чтобы выявить причины, которые препятствуют штатной работе устройства, его необходимо разобрать и произвести тщательный осмотр на предмет выявления деформаций и повреждений.Наиболее часто встречаются следующие дефекты:

• внутренняя (малая) пружина, которая расположена на штоке, имеет признаки деформаций или перекосов;
• контактные клеммы изделия имеют физическое окисление;
• люфт подвижного контакта;
• довольно низкое качество заводского исполнения (брак хлипкость внутренних элементов устройства).

Регулировка датчика педали тормоза Калина

Если датчик находится в исправном состоянии, а некорректная работа ДВС продолжает вас беспокоить, попробуйте произвести самостоятельную регулировку изделия

При этом обратите внимание на следующие особенности:

1. Вкручивать датчик необходимо по часовой стрелке до тех пор, пока педаль тормоза не начнет опускаться. После чего потребуется слегка выкрутить изделие и зафиксировать его положение при помощи крепежной гайки.
2. Результат должен быть такой, чтобы в состоянии отсутствия воздействия на педаль, шток датчика был утоплен в корпус, а при воздействии на педаль наоборот – полностью высвобождаться из корпуса.
3. Что касается рабочего зазора, то он настраивается при помощи двух гаек (одна наверху, другая внизу). Регулировка осуществляется при помощи верхней гайки, которая закручивается, а нижняя наоборот – раскручивается. Весь процесс производится до тех пор, пока при воздействии на педаль тормоза кнопка не будет полностью утапливаться в корпус. Однако перебарщивать с настройкой не следует, иными словами следует оставить небольшой зазор или задел хода (примерно от 2 до 5 миллиметров).

Снятие и установка

Замена датчика педали тормоза на Калине осуществляется с использованием разводного ключа на «19». Сам датчик находится над педалью тормоза под рулевой колонкой. Условно, этапы снятия можно разделить на 5 шагов:

1. Перед началом работы с электрикой рекомендуется отсоединить минусовой провод (клемму) от аккумулятора.
2. После чего необходимо переместиться в салон автомобиля с водительской стороны. Для удобства работы желательно отодвинуть водительское сиденье в противоположную сторону от торпеды.
3. Найдите место расположения датчика. Разыщите контактную фишку с проводами. Нажмите и удерживайте 2 пластиковых, крепежных фиксатора расположенных по обеим сторонам фишки. Вытяните колодку из разъема датчика.
4. Возьмите в руки ключ и ослабьте крепежную гайку. После чего датчик можно свободно выкрутить.
5. Процесс установки аналогичен процедуре снятия за исключением того, что потребуется произвести регулировку (настройку), процесс которой подробно изложен в предыдущем разделе.

Датчик педали тормоза Лада Калина

Лада Приора Седан конструктор собери сам Бортжурнал Пробег и замена сцепления

Датчик педали тормоза Калина это техническое устройство, которое применяется для отслеживания степени воздействия на тормозную педаль. Довольно часто автовладельцы линейки ВАЗ жалуются на поломки или неправильные регулировочные настойки изделия.

Благо, процесс подстройки или замены детали не представляет большой сложности при соблюдении определенных нюансов.

Диагностика работоспособности

Проверка работоспособности заключается: 1. В прозвонке (проверке) мультиметром изделия. 2. Разборке и визуальном осмотре внутренних составляющих детали.

3. Замена датчика не заведомо исправный.

Первый способ предусматривает поочередное измерение контактов демонтированного датчика. Смысл в том, чтобы проверить каждый контакт в отдельности и попарно (второй и третий контакт). Сделать это достаточно удобно, так как на месте подключения контактной фишки все разъемы пронумерованы.

Второй способ применяется для выявления неисправных или деформированных внутренних элементов изделия (в большинстве случаев испорченных пружин).

На ней не должно быть следов окислений и загрязнений. Если таковые имеются, зачистите их.

Третий способ достаточно прост и тривиален. Установите новою деталь взамен той, в исправности которой вы сомневаетесь.

При восстановлении работоспособности системы, индикатор неисправности (чек энджин) должен погаснуть (если в течение 15 минут не пропадает, следует сбросить ошибку вручную).

Признаки неисправности датчика педали тормоза Лада Калина

Для того чтобы понять, что причиной некорректной работы автомобиля является именно датчик положения педали тормоза Калина, обратите внимание на следующие признаки:

• наличие ошибки «Р-0504» на приборной панели;
• существенное снижение мощности, отзывчивости двигателя при воздействии на педаль газа;
• повышение оборотов двигателя (кратковременные) при переключении передач.

Основные причины неисправности датчика

Для того чтобы выявить причины, которые препятствуют штатной работе устройства, его необходимо разобрать и произвести тщательный осмотр на предмет выявления деформаций и повреждений.Наиболее часто встречаются следующие дефекты:

• внутренняя (малая) пружина, которая расположена на штоке, имеет признаки деформаций или перекосов;
• контактные клеммы изделия имеют физическое окисление;
• люфт подвижного контакта;
• довольно низкое качество заводского исполнения (брак хлипкость внутренних элементов устройства).

Регулировка датчика педали тормоза Калина

Если датчик находится в исправном состоянии, а некорректная работа ДВС продолжает вас беспокоить, попробуйте произвести самостоятельную регулировку изделия

При этом обратите внимание на следующие особенности:

1. Вкручивать датчик необходимо по часовой стрелке до тех пор, пока педаль тормоза не начнет опускаться. После чего потребуется слегка выкрутить изделие и зафиксировать его положение при помощи крепежной гайки.
2. Результат должен быть такой, чтобы в состоянии отсутствия воздействия на педаль, шток датчика был утоплен в корпус, а при воздействии на педаль наоборот – полностью высвобождаться из корпуса.
3. Что касается рабочего зазора, то он настраивается при помощи двух гаек (одна наверху, другая внизу). Регулировка осуществляется при помощи верхней гайки, которая закручивается, а нижняя наоборот – раскручивается. Весь процесс производится до тех пор, пока при воздействии на педаль тормоза кнопка не будет полностью утапливаться в корпус. Однако перебарщивать с настройкой не следует, иными словами следует оставить небольшой зазор или задел хода (примерно от 2 до 5 миллиметров).

Снятие и установка

Замена датчика педали тормоза на Калине осуществляется с использованием разводного ключа на «19». Сам датчик находится над педалью тормоза под рулевой колонкой. Условно, этапы снятия можно разделить на 5 шагов:

1. Перед началом работы с электрикой рекомендуется отсоединить минусовой провод (клемму) от аккумулятора.
2. После чего необходимо переместиться в салон автомобиля с водительской стороны. Для удобства работы желательно отодвинуть водительское сиденье в противоположную сторону от торпеды.
3. Найдите место расположения датчика. Разыщите контактную фишку с проводами. Нажмите и удерживайте 2 пластиковых, крепежных фиксатора расположенных по обеим сторонам фишки. Вытяните колодку из разъема датчика.
4. Возьмите в руки ключ и ослабьте крепежную гайку. После чего датчик можно свободно выкрутить.
5. Процесс установки аналогичен процедуре снятия за исключением того, что потребуется произвести регулировку (настройку), процесс которой подробно изложен в предыдущем разделе.

Что делать, если не горят стоп-сигналы на ВАЗ 2110 и ремонт

Достоинства стоп-огней ВАЗ-2110

В отличие от старых моделей ВАЗ, где датчик, включающий «стопаки», замыкался от давления, жидкости или газа, непосредственно при срабатывании колодок, на модели 2110 датчик стоит на педали тормоза, и таким образом огни загораются при малейшем нажатии на педаль еще до начала торможения, немного заблаговременно предупреждая участников дорожного движения.

Распространенные неполадки со стоп-огнями

Причин может быть несколько:

• перегоревший предохранитель;
• неисправный датчик;
• перетертый или перебитый провод питания.

Следующим пунктом поиска неисправности будет проверка датчика стоп-сигнала. Для этого необходимо проверить, поступает ли напряжение на датчик и выходит ли с него. При этом нужно использовать контрольную лампу. Если лампа не загорается при подсоединении перед датчиком, то проблема, возможно, в проводах, идущих к датчику. Если до датчика лампа срабатывает, а после уже нет, то проблема заключается именно в этой детали. Также можно просто отсоединить вход и выход датчика и замкнуть «напрямую» с помощью медной проволоки, если после этих манипуляций лампочки в стоп-сигналах загорятся, значит, причина как раз в датчике. Датчик не подлежит ремонту, и единственный выход — это замена этой детали новой.

Следующая причина неполадок – это перегоревшие светодиоды в фонаре стопового света, бывали случаи, когда перегорали сразу обе. Для замены лампочек необходимо снять плату фонаря, сдавив ее с боков и немного потянув на себя. Далее следует визуально осмотреть лампочки, возможно, визуальный осмотр уже ответит на вопрос о причине неработающего стопового сигнала. После этого следует заменить старые лампы новыми.

Почему не горят стоп сигналы?

Проблемы с электрической частью авто опасны и часто несут негативные последствия для владельца. Отказ в работе габаритов, «поворотников» или сигнальных огней движения задним ходом — поломки, которые могут стать причиной как небольших, так и крупных ДТП. Вот почему они должны выявляться и устраняться без промедлений. Ниже рассмотрим одну из наиболее распространенных неисправностей — не горят стоп-сигналы транспортного средства. Смотрите ниже видео «Не горят стоп сигналы. Как найти неисправность»

Как определить проблему и устранить ее?

Распространенная причина неисправностей, связанных с электропроводкой — недостаточный уход за автомобилем, нежелание или неспособность владельца диагностировать и устранять поломку. Но при наличии определенных знаний выявить, почему не работают стоп-сигналы, несложно. Причины следующие:

• Окисление контактной группы в разъеме лампы, сигнализирующей о нажатии на тормоз.
• Окисление вставки плавкой в блоке предохранителей, ответственной за стоп-огни, или ее перегорание.
• Неисправность (залипание) концевика («лягушки») — сигнала нажатия на тормоз.
• Перегорание лампочек в одной или обеих секций стоп-сигналов.
• Повреждение электрической проводки.

Если рассматривать наиболее частые причины, почему не горят стоп-сигналы, особняком стоит перегорание вставки плавкой, лампочки или окислительный процесс на контактной группе. Вот почему ремонтные работы стоит начинать именно с диагностики этих неполадок.

Как самому поменять лампочку стоп сигнала — читайте здесь.

Блок предохранителей расположен в салоне автомобиля, перед сидением водителя, под приборной панелью (немного левее рулевой колонки). Четкой схемы расположения вставок плавких, которая бы подходила для всех автомобилей, нет. У каждого производителя индивидуальные особенности размещения, что должного быть учтено при ремонте. Во избежание ошибок загляните в техническое руководство к автомобилю, где прописано назначение каждого из предохранителей. Там же вы найдете, какая вставка плавкая отвечает за тормозные огни.

Проверка предохранителей

На большей части авто устанавливается одна вставка плавкая для цепочки тормозов и клаксона. Благодаря этой особенности, проверка целостности предохранителя не занимает много времени — достаточно нажать на кнопку сигнала в центре рулевого колеса. Если звук исходит, то предохранитель целый, и причину, почему не горят стоп-сигналы, ищите в ином месте. Но даже при наличии звука осмотрите блок предохранителей и контактные группы на факт окисления. Если такая проблема имеет место, зачищайте и смазывайте соединения с помощью специальных составов. Последние покрывают металл специальной пленкой и защищают от появления ржавчины, окислительных процессов и нагара.

Корректировка датчика тормозной педали в Гранте

Датчик крепится к кронштейну 2 гайками, завинченными на корпус из пластика. Так, верхняя гайка фиксирует положение датчика соответственно педали. Номинальный интервал площадки между педалью и пяткой датчика имеет 2-3 мм во время отпущенной педали.

Между тем если промежуток отсутствует, датчик способен давать сигнал при малейшем прикосновении педали, что собственно и ведет к загоранию кода Р0504, а также активированию сигнального огонька Check Engine. В свою очередь, по прошествии элементарной корректировки зазора 2 ключами, нужно завести машину и посмотреть на ошибки. Значение Р0504 сбросится не моментально, однако если проблема все же в регулировке, следовательно, шифр ошибки исчезнет спустя 10-15 минут при включенном двигателе без нагрузки. Если подобные меры не дали результата, стоит причину искать в другом месте.

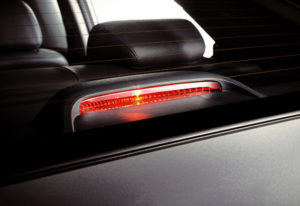

Установка дополнительного заднего стоп-сигнала на авто

Для начала необходимо определиться с местом крепления будущего стоп сигнала, а также приобрести все необходимые комплектующие. Самыми распространенными местами крепления стоп сигнала являются спойлер автомобиля и заднее стекло. Сразу стоит учитывать, что сигнал не должен загораживаться какими-либо предметами и должен быть различим при любой высоте движущегося сзади автомобиля.

Самым сложным способом установки является крепления стоп-сигнала к спойлеру. Дело в том, что многие спойлеры изготавливаются полыми, а значит, внутри них невозможно протягивать все необходимые провода. Другое дело – это установить сигнал под задним стеклом, где провода легко спрятать под заднюю полку автомобиля. Однако мы не упомянули про еще одно место расположения стоп-сигнала – это задний бампер. Недостатком этого места является то, что бампер может очень быстро загрязниться, что сделает сигнал неразличимым.

После выбора необходимого комплекта и способа крепления, его необходимо установить. Делается это довольно легко, так как вам понадобятся самые минимальные знания электротехники. В комплекте с любым стоп-сигналом идут два провода, один из которых является плюсовым, а второй минусовым. Эти провода необходимо просунуть в зазор задней полки и пустить в багажник автомобиля.

Сам стоп сигнал может быть закреплен двумя способами.

• Первый – это обычная липучка, которая крепится к заднему стеклу. Если вы думаете, что это не надежно, то это очень большая ошибка, так как современные методы крепления позволяют разместить стоп-сигналы на стекле с применением очень прочного двухстороннего скотча.
• Второй способ – это специальный кронштейн, который также не менее надежен, но не практичен, так как в этом случае нужно будет сверлить заднюю полку.

Источник

Лампы и проводка — причины появления ошибки 0504

И снова про комплектующие. Если бы не отзывы владельцев Лада Гранта, обвинить работающую лампочку стопов в саботаже было бы сложно. Но факт остается фактом. Рабочая спираль одноконтактной лампы стоп-сигнала растягивается, а усики, которые ее удерживают, замыкают с другими. В этом случае замена ламп стопов поможет избавиться от ошибки Р0504.

Подгоревшие контакты на самом выключателе-концевике, плохой контакт на цоколе лампы, замыкание проводки в сети питания стоп-сигналов — все это возможные причины возникновения кода ошибки и сообщения Check Engine. Проверяется это просто. Если на подводящих проводах на стоп-сигнале присутствует напряжение в районе 0,12-0,05 Вольт, необходимо искать короткое замыкание или окисление на платах или контактных колодках. Напряжения на подводящих проводах быть категорически не должно.

Ошибка сигнала датчика тормоза на гранте

Добро пожаловать на ChipTuner Forum.

wryip

wryip

wryip

на гранте не регулировал,но может такая инструкция пригодится или похожее найдете при регулировке

Регулировка выключателей педали тормоза:

Подключить сканер, включить зажигание. Проконтролировать параметры:—состояние нормально разомкнутого выключателя 1 и состояние нормально замкнутого выключателя 2. При нажатии педали тормоза выключатели должны переходить из состояния «НЕТ» в состояние «ЕСТЬ» в последовательности: сначала №2=ЕСТЬ, затем №1 =ЕСТЬ. Если при не нажатой педали тормоза выключатель 2 находится в состоянии «ЕСТЬ» или при легком касании педали переходит в это состояние, то необходимо отрегулировать выключатель с помощью регулировочной гайки в состояние «НЕТ», то есть «поджать» выключатель 2 к педали с целью устранения возможного «дребезга» выключателя при люфте педали в ее не нажатом состоянии. Сбросить коды ошибок, повторно включить зажигание, нажать 3-5 раз педаль тормоза и проверить их наличие

Обращаю внимание что при наличии ошибки по неверному сигналу датчика положения педали тормоза, лампа неисправности не загорается

Fedorov

на гранте не регулировал,но может такая инструкция пригодится или похожее найдете при регулировке

Регулировка выключателей педали тормоза:

Подключить сканер, включить зажигание. Проконтролировать параметры:—состояние нормально разомкнутого выключателя 1 и состояние нормально замкнутого выключателя 2. При нажатии педали тормоза выключатели должны переходить из состояния «НЕТ» в состояние «ЕСТЬ» в последовательности: сначала №2=ЕСТЬ, затем №1 =ЕСТЬ. Если при не нажатой педали тормоза выключатель 2 находится в состоянии «ЕСТЬ» или при легком касании педали переходит в это состояние, то необходимо отрегулировать выключатель с помощью регулировочной гайки в состояние «НЕТ», то есть «поджать» выключатель 2 к педали с целью устранения возможного «дребезга» выключателя при люфте педали в ее не нажатом состоянии. Сбросить коды ошибок, повторно включить зажигание, нажать 3-5 раз педаль тормоза и проверить их наличие

Обращаю внимание что при наличии ошибки по неверному сигналу датчика положения педали тормоза, лампа неисправности не загорается
