Какие ЭБУ устанавливаются на ВАЗ

Первые автомобили отечественного автопрома достаточно заурядные и полностью механизированы. Однако, с развитием технологий, и ВАЗовцам пришлось кое-что изменить.

В частности, со временем, управление работой мотора легло на «плечи» ЭСУД. Ими оснащались все инжекторные двигатели, а с выходом новых, более современных моделей, наличие блока управления двигателем (например, на ВАЗ «Приоре» или «Калине») даже не обсуждалось. Какую же эволюцию прошли указанные устройства? Давайте посмотрим.

Блоки управления фирмы GM

Указанные системы устанавливались на первые модели Samara, выпускающиеся до 2000 года. Они могли дополняться резонансным датчиком детонации или же не иметь его.

Блок управления двигателем BOSCH

Среди блоков управления двигателем марки «Bosch», которые устанавливались на автомобили группы ВАЗ, стоит выделить:

“Bosch М1.5.4, с одновременным, попарно-временным или фазированным впрыском, который может быть взаимозаменяемым с “VS 5.1″, “Январь 5.1.х”;
«Bosch MP7.0», в основном, устанавливаемый в единичном объеме и способный работать на других системах. Имеет 55-ти контактный разъем.
«Bosch M7.9.7″, начавший входить в состав транспортных средств группы ВАЗ с 2003 года. Автомобили, на которые устанавливались ЭБУ Bosch этой модели, должны были соответствовать нормам токсичности Евро-2 и Евро-3. Сам ЭСУД отличается сравнительно легким весом и меньшими габаритами. Кроме того, он дополнен надежным разъемом и коммутатором.

Блоки управления «Январь»

Что касается электронных блоков управления двигателем «Январь», то и в этом случае можно выделить несколько наиболее известных ВАЗовских составляющих. К ним относят:

«Январь-4», который также, как и GM-09 устанавливался на первые модели Samara до 2000-х годов выпуска.

Обратите внимание! Аппаратная реализация «Январь-4» не совместима с Январь 4.1, так как их прошивки не сочетаются друг с другом. Системы «Январь-4» предусматривают использование программного обеспечения серии N, в то время как более позднее ПО используется для «Январь 4.1».

«Январь 5.1»

Все виды контролера этого типа построенные на одинаковой платформе, а отличия имеются разве что в коммутации форсунок и подогревателе ДК. Первая версия обладает фазированным впрыском и датчиком кислорода, а вторая отличается параллельным впрыском. Отличие указанных ЭБУ лишь в прошивках, а значит, их можно взаимозаменять

«Январь 5.1». Все виды контролера этого типа построенные на одинаковой платформе, а отличия имеются разве что в коммутации форсунок и подогревателе ДК. Первая версия обладает фазированным впрыском и датчиком кислорода, а вторая отличается параллельным впрыском. Отличие указанных ЭБУ лишь в прошивках, а значит, их можно взаимозаменять.

«Январь 7.2.» — аналогичный «бошевской» модели 7.9.7, но выполненный на другой вид проводки (81-контактный). Производится как на заводе «Ителмы», так и на «Автэл», а также может быть заменен на Bosch M7.9.7. Что же касается устанавливаемого ПО, то Январь 7.2 — это продолжение 5-го «Января».

Знаете ли вы? В любом электронном блоке управления предусматривается встроенный источник питания, который выдает стабильное напряжение при его изменении в бортовой сети.

Порт и память

То есть, программа прочитает данное из памяти в процессор, что-то с ним сделает, может быть получит из этой информации какие-то новые данные, которые запишет в другое место. Или само данное просто перепишет на другое место. Во всяком случае в памяти информация, которая однажды была записана может быть либо прочитана, либо стёрта. Ячейка получается как сундучок, стоящий у стенки. А вся память состоит из ячейки каждая ячейка имеет свой адрес. Точно как сундучки, стоящие в ряд у стенки в подвале скупого рыцаря.

Ну и порт можно себе представить тоже как ячейку. Только такая ячейка сзади имеет окошко, ведущее куда-то за стенку. Можно записать в неё информацию, а информация возьмёт, и улетит в окошко, хотя какое-то время будет находиться в ячейке так же, как и в обычной ячейке оперативной памяти.

Или наоборот, в ячейку-порт информация может «прилететь» из окошка. Процессор это увидит и прочтёт эту новую появившуюся информацию. И пустит её в дело — перепишет куда-то, пересчитает вместе с какими-то другими данными. Даже может записать её в другую ячейку. Или в другую ячейку-порт, тогда эта поступившая по первому порту информация может «улететь» в окошко второго порта, — ну это уж как распорядится процессор. Вернее, программа, которая в этот момент процессором командует и данные, записанные в памяти и приходящие из портов, обрабатывает.

Просто и красиво. Эти порты так и назвали сразу — порты ввода-вывода. Через одни из них данные отправляются куда-то, через другие — откуда-то принимаются.

Ну а дальше начинается движение по кругу. Вот есть одно устройство, и есть другое. И вот есть цепочка символов, каждый из которых состоит из отдельных двоичных битов, и эту цепочку нужно передать. Как передавать? Можно по линии из 8 проводочков сразу передавать по целому символу — один проводок = один бит, потом код другого, потом третьего, и так, пока не передашь всю цепочку.

А можно было разворачивать каждый бит не в пространстве (по проводочкам), а во времени: сначала передать один бит символа, потом второй и так восемь раз. Ясно, что во втором случае нужны какие-то дополнительные средства, чтобы символы так разворачивать во времени.

АТХ 20 и 24 Контактный главный Разъем кабеля питания

24-контактный 12-вольтовый разъем питания ATX может быть подключен только в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате. Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей распиновкой, что и 24-контактный разъем, но выводы 11, 12, 23 и 24 пропущен. Это означает, что более новый 24-контактный источник питания полезен для системных плат, требующих больше мощности. На современных материнских платах может стоять всего 2 типа разъёма 20-контактный основной разъем питания или 24-контактный основной разъем питания.

 Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.

Molex 4-Контактный периферийный разъем кабеля питания

Четырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сих пор очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex» для обозначения.

SATA 15-Контактный кабель питания

SATA был введен, чтобы обновить интерфейс ATA (называемого также IDE) для более продвинутой конструкции. Интерфейс SATA включает как кабель для передачи данных и кабель питания. Силовой кабель заменяет старый 4-контактный периферийный кабель и добавляет поддержку для 3.3 вольт (если полностью реализованы).

8-Контактный EPS и +12 Вольт Разъем питания

Этот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но так как времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.

4+4 Контактный EPS +12 Вольт Разъем питания

Материнские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем. Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный разъем материнской платы.

6-контактный разъем PCI Express (PCIe) силовой кабель Разъем

Этот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения.  Этот разъем может обеспечить до 75 Вт питания PCI Express.

8-контактный разъем PCI Express (PCIe) силовой кабель разъем

Спецификации PCI Express версии 2.0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания. Это просто 8-контактный версия 6-Контактный PCI Express с кабелем питания. Оба используются в основном для обеспечения дополнительного питания видеокарты. Старший 6-контактный версия официально предоставляет не более 75 Вт (хотя неофициально это, как правило, может дать значительно больше), а новый 8-контактный вариант обеспечивает максимум 150 Вт.

6+2(8) пин PCI Express (PCIe) силовой кабель разъем

Некоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express. Многие источники питания поставляются с 6+2 PCI Экспресс силовой кабель, который совместим с обоими типами видеокарт. В 6+2 PCI Express силовой кабель состоит из двух частей: 6-контактный, а 2-штекерн. Если вы сложите вместе эти две части, то у вас будет полноценный 8-контактный PCI-Express разъем. Но если вы разделите разъём на две части, то вы можете подключить только 6-контактный.

Основные порты системной платы и их распиновка

Присутствующие на «материнках» контакты можно разделить на несколько групп: разъёмы питания, подключения внешних карт, периферийных устройств, и кулеров, а также контакты передней панели. Рассмотрим их по порядку.

Питание

Электричество на материнскую плату подается через блок питания, который подключается через специальный разъём. В современных типах системных плат их есть два типа: 20 pin и 24 pin. Выглядят они вот так.
В некоторых случаях к каждому из основных контактов добавляются еще четыре, для совместимости блоков с разными системными платами.
Первый вариант — более старый, его сейчас можно найти на материнских платах выпуска середины 2000-ых годов. Второй на сегодняшний день является актуальным, и применяется почти повсеместно. Распиновка данного разъёма выглядит так.
К слову, замыканием контактов PS-ON и COM можно проверить работоспособность блока питания.

Периферия и внешние устройства

К разъёмам для периферии и внешних устройств относятся контакты для жесткого диска, порты для внешних карт (видео, аудио и сетевой), входы типов LPT и COM, а также USB и PS/2.

Жесткий диск
Основной используемый сейчас разъём для жесткого диска – SATA (Serial ATA), однако на большинстве материнских плат присутствует также порт IDE. Основное отличие данных контактов заключается в скорости: первый ощутимо быстрее, однако второй выигрывает за счет совместимости. Коннекторы легко различить по внешнему виду — они выглядят так.

Распиновка каждого из указанных портов само собой отличается. Вот так выглядит распиновка IDE.

А вот так SATA.

Кроме данных вариантов, в некоторых случаях для подключения периферии может использоваться вход типа SCSI, однако на домашних компьютерах это большая редкость. К тому же большинство современных приводов оптических и магнитных дисков также используют данные типы разъёмов. О том, как правильно их подключать, мы поговорим в другой раз.

Внешние карты
На сегодняшний день главным разъёмом для подключения внешних карточек является PCI-E. К данному порту подходят звуковые платы, GPU, сетевые карты, а также диагностические POST-card. Распиновка данного разъёма выглядит вот так.

Периферийные слоты
Старейшими портами для подключаемых извне устройств являются LPT и COM (иначе последовательный и параллельный порты). Оба типа считаются уже устаревшими, однако все еще применяются, например, для подключения старого оборудования, заменить которое на современный аналог не представляется возможным. Распиновка данных коннекторов выглядит так.
Клавиатуры и мыши подключаются к портам типа PS/2. Этот стандарт также считается устаревшим, и массово заменяется на более актуальный USB, однако ПС/2 предоставляет больше возможностей для подключения управляющих устройств без участия операционной системы, потому еще в ходу

Схема контактов данного порта выглядит так.
Обратите внимание, что входы для клавиатуры и мыши строго разграничены!

Представителем еще одного типа разъёмов является FireWire, он же IEEE 1394. Этот тип контакта является своего рода предтечей Universal Series Bus и используется для подключения некоторых специфических мультимедиа-устройств вроде видеокамер или DVD-плееров. На современных материнских платах он встречается редко, однако на всякий случай мы покажем вам его распиновку.

USB на сегодня является самым удобным и популярным разъёмом для подключения периферийных устройств, начиная от флешек и заканчивая внешними цифро-аналоговыми преобразователями. Как правило, на материнской плате присутствует от 2 до 4 портов такого типа с возможностью увеличения их количества путем подключения передней панели (о ней ниже). Доминирующим типом ЮСБ сейчас является тип А 2.0, однако постепенно производители переходят на стандарт 3.0, схема контактов которого отличается от предыдущей версии.

Передняя панель
Особняком стоят контакты для подключения передней панели: вывода на лицевую часть системного блока некоторых портов (например, линейного выхода или 3,5 mini-jack). Процедура подключения и распиновка контактов уже рассмотрена на нашем сайте.

Урок: Подключаем к материнской плате переднюю панель

Заключение

Мы с вами рассмотрели распиновку важнейших контактов на материнской плате. Подводя итоги, отметим, что изложенной в статье информации достаточно для рядового пользователя.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Вы здесь

Распиновка COM порта

N	Обозначение	Направление сигнала	Название сигнала	Краткое описание сигнала в com 9 — RS232
1	DCD	Вход	Data Carrier Detect	Установленный сигнал в стандарте для rs232 показывает , что модемом или другим устройством обнаружена несущая частота. Сигнал DCD# является сигналом состояния модема, и центральный процессор может определить его состояние путем чтения бита DCD из регистра MSR для соответствующего последовательного порта. Бит DDCD в регистре MSR показывает, изменился ли сигнал DCD# со времени последнего чтения регистра MSR.
2	RxD	Вход	Receive Data (I SERIAL INPUT)	Последовательные входы данных.
3	TxD	Выход	Transmit Data (I SERIAL OUTPUT)	При обычных условиях последовательные выходы данных. Во время аппаратной конфигурации (сигнал RSTDRV установлен и некоторое время спустя) эти выводы работают только как входы.
4	DTR	Выход	Data Terminal Ready	Установленный сигнал показывает модему или другому устройству, что модуль последовательного порта готов установить соединение. Сигнал DTR#может быть установлен через регистр управления модемом (Modem Control Register (MCR)). Сигнал reset сбрасывает этот сигнал. Во время аппаратной конфигурации (сигнал RSTDRV установлен и некоторое время спустя) эти выводы работают только как входы.
5	GND	—	Ground	Общий
6	DSR	Вход	Data Set Ready	Установленный сигнал показывает, что модем или другое устройство готовы установить соединение с модулем последовательного порта. Сигнал DSR#является сигналом состояния модема, и центральный процессор может определить его состояние путем чтения бита DSR из регистра MSR для соответствующего последовательного канала. Бит DDSR в регистре MSR показывает, изменился ли сигнал DSR# со времени последнего чтения регистра MSR.
7	RTS	Выход	Request To Send	Установленный сигнал информирует модем или другое устройство о том, что модуль последовательного порта готов к обмену данными. Сигнал RTS# может быть установлен через бит RTS регистра MCR. Сигнал reset сбрасывает этот сигнал. Во время аппаратной конфигурации (сигнал RSTDRV установлен и некоторое время спустя) эти выводы работают только как входы.
8	CTS	Вход	Clear To Send	Установленный сигнал показывает, что модем или другое устройство готовы к обмену данными. Сигнал CTS# является входом состояния модема, и центральный процессор может определить его состояние путем чтения бита CTS из регистра статуса модема (Modem Status Register (MSR)) соответствующего последовательного порта. Бит DCTS в MSR показывает, изменился ли сигнал CTS# со времени последнего чтения MSR.
9	RI	Вход	Ring Indicator	Установленный сигнал в стандарте для rs232 показывает, что модемом или другим устройством принят телефонный звонок. Сигнал RI# является сигналом состояния модема, и центральный процессор может определить его состояние путем чтения бита RI из регистра MSR для соответствующего последовательного канала. Бит TERI в регистре MSR показывает, менялся ли уровень сигнала RI# с низкого на высокий со времени последнего чтения регистра MSR.

Принцип работы

Последовательный порт компьютера является одним из самых старых и давно используемых портов ввода-вывода. В современных компьютерах последовательный порт можно встретить далеко не всегда, но и сейчас он имеет применение в определенных сферах. Также последовательный порт часто называют портом COM.

Отличительной особенностью последовательного порта является его способ организации передачи данных. В этом плане последовательный порт существенно отличается от параллельного порта, стандарт которого предусматривает наличие 8 линий данных, по которым происходит одновременная передача сигналов. Передача данных через последовательный порт осуществляется всего по двум линиям данных, одна из которых предназначена для передачи в одну сторону, от порта к подключенному к нему устройству, а другая – в обратную сторону. Отсылка данных при этом происходит в последовательном режиме, то есть, в режиме передачи битов друг за другом. Кроме того, COM-port имеет несколько служебных линий данных.

К последовательному порту можно подключать различные периферийные устройства. Чаще всего в качестве подобных устройств служат коммуникационные устройства, такие, как модемы, а также мыши. Кроме того, многие встроенные модемы эмулируют работу с COM port-ом.

Всего, как правило, в системе может быть не более 4 последовательных портов (COM1, COM2, COM3 и COM4). Для каждого из них в системе отводится определенное аппаратное прерывание IRQ, а также определенный адрес в памяти, через который порт может обращаться к центральному процессору. Как правило, под последовательные порты отводятся прерывания IRQ3 и IRQ4. Обычно они относятся соответственно к первому и второму последовательным портам. Порты COM3 и COM4 могут использовать прерывания, установленные соответственно для первого и второго портов.

Так как в персональном компьютере может быть не один COM-port, то в BIOS могут существовать две аналогичные друг другу опции, например, Serial Port 1 и Serial Port 2, предназначенные для настройки двух пар портов (нечетных и четных), расположенных на материнской плате. Опция Serial Port также может иметь и другие названия, например, COM Port, Serial Port Address, Onboard UART или Onboard Serial Port.

Опция Serial Port может принимать различные значения. Наиболее часто используется вариант значения Auto (Автоматический выбор). Выбор подобного варианта позволит BIOS автоматически настроить адрес ввода-вывода и номер прерывания соответствующего порта.

Также пользователь может указать значение адреса ввода-вывода и номер прерывания, выбрав его из набора вариантов. При этом варианты значений  указываются в виде адрес/прерывание IRQ, например,  2F8/IRQ3. Как правило, пользователь может выбрать всего из двух значений прерывания – IRQ3 или IRQ4, а каждое прерывание имеет лишь два доступных адреса – 3F8, 3E8 для IRQ4 и 2F8, 2E8 для IRQ3. Таким образом, пользователь имеет всего 4 доступных варианта. В большинстве случаев для первого последовательного порта (COM1) в BIOS по умолчанию используется вариант 3F8/IRQ4. Но обычно оба прерывания (IRQ3 и IRQ4) и соответствующие им адреса ввода-вывода равноценны, и не имеет особого значения, какое из них следует выбрать пользователю.

В некоторых BIOS можно встретить и другие номера прерываний (не IRQ3 и IRQ4). Эта возможность может быть полезной в том случае, если прерывания IRQ3 и IRQ4 оказались заняты какими-то другими устройствами.

Иногда в параметре отсутствует выбор значений прерываний и адресов ввода-вывода, зато есть вариант Enabled (Включено). После выбора данного варианта становятся доступными две вложенные опции – Base I/O Address и Interrupt, которые предназначены соответственно для выбора адресов ввода-вывода и номеров прерываний. Такая конфигурация опции обычно встречается на материнских платах Intel.

Часто в опции Serial Port может встретиться также значение Disabled (Отключить). Установка данного значения позволяет отключить последовательный порт. При отключении port-а ресурсы, используемые им – прерывание и адрес ввода-вывода становятся свободными и могут быть использованы другими устройствами.

Пример RS232 последовательный порт устройства. Как последовательная мышь работ

Типичная компьютерная мышь система управления состоит из следующих частей: датчики -> контроллер мыши -> связи -> Интерфейс передачи данных -> драйвер -> программное обеспечение. Датчики движения детекторы, отслеживать перемещение мыши и кнопки горелок каком смысле состояния кнопки. Мышь контроллер считывает состояние этих датчиков и принимает счета текущего положения мыши. Когда эта информация изменяется мыши контроллер посылает пакет данных в компьютер контроллера интерфейса данных. Драйвер мыши в компьютере получено, что пакет данных и декодирует информацию из него и делает действия, основанные на информации.

Распиновка Mini-USB

Разъемы Mini-A и Mini-B появились на рынке в 2000 году, использовали стандарт USB 2.0. К сегодняшнему дню мало используются из-за появления более совершенных модификаций. Им на смену пришли микросоединители и модели ЮСБ типа C. В разъемах мини используется 4 экранированных провода и ID-функция. 2 провода используют для питания: питающий +5 В и заземление GND. 2 провода для приема и отправки дифференциальных сигналов данных, обозначаются D+ и D-pin. Data+ и Data- сигналы передаются по витой паре. D+ и D-работают всегда вместе, они не являются отдельными симплексными соединениями.

В USB-разъемах используется 2 вида кабелей:

• экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
• неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.

Длина кабеля зависит от мощности:

Многие производители цифровой техники разрабатывают и комплектуют свою продукцию разъемами другой конфигурации. Это может вызвать сложности с зарядкой мобильного телефона или других аппаратов.

Интерфейс USB – популярный вид технологической коммуникации на мобильных и других цифровых устройствах. Разъемы подобного рода часто встречаются на персональных компьютерах разной конфигурации, периферийных компьютерных системах, на сотовых телефонах и т.д.

Особенность традиционного интерфейса – USB распиновка малой площади. Для работы используются всего 4 пина (контакта) + 1 заземляющая экранирующая линия. Правда, последним более совершенным модификациям (USB 3.0 Powered-B или Type-C) характерно увеличение числа рабочих контактов. О чем мы и будем говорить в этом материале. Также опишем структуру интерфейса и особенности распайки кабеля на контактах разъемов.

Правильная разводка сетей

На первом рисунке находится один трансмиттер и один ресивер. Установлены терминаторы.

На следующем рисунке обозначены 1 передатчик и несколько приемников. Ответвления к ресиверам короткие.

Сложная схема с несколькими приемопередатчиками. Также нужно подключать их к сети короткими проводами.

Неправильные подключения

На рисунке изображена сеть без согласующего резистора. Такое подключение искажает сигнал.

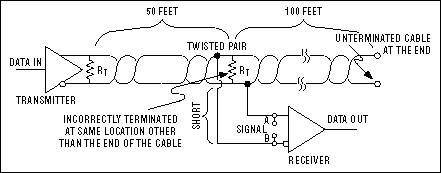

На следующем изображении есть терминаторы, но один расположен неверно, не в конце сети.

Далее показана цепь с длинными ответвлениями, что тоже расстраивает всю систему.

PCI распиновка всех компьютерных разъемов

PCI распиновка — на этой странице предлагается обзор распиновки (распайки) компьютерных устройств периферии и ссылки. Попытка собрать то, что всегда нужно под рукой. Возможно это кому-то понадобится.

Внимание!!! Некоторые устройства могут иметь стандартные разъёмы и не стандартное подключение. Будьте бдительны!!!. ПИТАНИЕ:

Распиновка разъема блока питания формата AT

ПИТАНИЕ:

Распиновка разъема блока питания формата AT

Распиновка разьема блока питания формата ATX

Распиновка разьемов  дополнительного питания: АТХ разъёмы, SerialATA (в миру просто SATA, для подключения приводов и хардов), Разъёмы для дополнительного питания процессора, Разъём для флоппи дисковода, MOLEX(для подключения хардов и приводов)

Другой вариант.

Другой вариант.

Распиновка разъемов материнской платы

Распиновка разъема вентилятора

Двухпроводные: 1 — «-» питания 2 — «+» питания   Трёхпроводные: 1 — «-» питания 2 — «+» питания 3 — датчик оборотов   Четырёхпроводные 1 — «-» питания 2 — «+» питания 3 — датчик оборотов 4 — управление числом оборотов

Разъемы данных (Южный мост):

Кабель для подключения дисководов(Floppi).

Существуют как минимум два разных документа с разными данными:

Русскоязычный вариант:

Жилы с 10 по 16 после первого разъёма перекручены — необходимо для идентификации дисковода. Нечетные контакты — корпус.

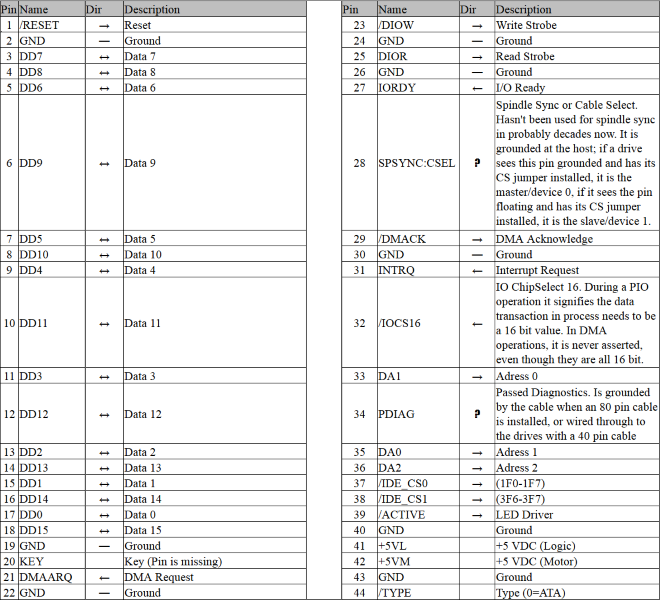

IDE(Integrated Drive Electronics )(По правильному называется — ATA/ATAPI — Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов).

По такой схеме можно подключить индикатор активности.

SATA и eSATA (Одно и то-же, разница только в форме разъёма, это разъём данных, для подключения хардов и приводов).

DVD slim sata (распиновка стандарта мини сата).

Распиновка USB-разъемов 1.0-2.0 (Universal Serial Bus).

USB 2.0 серии A, B и Mini

USB 2.0 Микро USB

Распиновка разъёма материнской платы для передней панели USB 2.0

Распиновка USB-разъемов 3.0 (Universal Serial Bus).

USB 3.0 серии A, B, Micro-B и Powered-B. Серия Powered-B отличается от серии B, тем, что у него есть в наличии 2 дополнительных контакта, которые служат для передачи дополнительного питания, таким образом, устройство может получить до 1000 мА тока. Это снимает надобность в дополнительном источнике питания для маломощных устройств.

Распиновка разъёма материнской платы для передней панели USB 3.0

Распиновка AT клавиатуры.

Распиновка COM, LPT, GAME, RJ45, PS/2 порта и схема заглушки (COM, LPT).

Схема заглушки для тестирования COM-порта.

Схема заглушки для тестирования LPT-порта.

Схема заглушки

0 модемный кабель.

Раскладка  IEE 1394 на материнской плате

Распиновка  разьёма IEE 1394

 Разъемы данных (Северный мост):

Интерфейс AGP

PCI Express: x1, x4, x8, x16

Чтобы видеокарта заработала в режиме x8 PCI Express, мы заклеили часть контактов скотчем.

Та же самая видеокарта, но заклеено больше контактов. Она работает в режиме x4 PCI Express.

Если заклеить лишние контакты, то видеокарта PCI Express станет работать в режиме всего x1 PCI Express. Пропускная способность составляет 256 Мбайт/с в обоих направлениях.

 Разъемы данных (Общее):

Контакты VGA, DVI, YC, SCART, AUDIO, RCA, S-VIDEO, HDMI, TV-ANTENNA.

Обжим сетевого кабеля с разъёмом RJ45 (PC<>HUB, PC<>PC, HUB<>HUB).

Распайка разъёмов GSM устройств (некоторых моделей сотовых телефонов).

AUTO, MOTO

Приложение (при работе с любыми данными, нужно уметь эти данные расшифровывать!).

 В завершении получился, книжный вариант. Справочник, его версия в формате DOCX — оптимизирована печать (ставим 2-х стороннюю печать) и получаем брошюру. Которой можно: отбиваться при нашествии Зомби, Мух и Тараканов или растопить камин. Так же можно: просто разглядывать цветные картинки! Вариантов применения достаточно много…  А.Дансет — СПРАВОЧНИК ОБОЗНАЧЕНИЯ, РАЗЪЁМЫ И ИХ СОЕДИНЕНИЕ. 2014 ver:1.0 (В Печатном виде).
