Двигатель 4d56 атмосферный и турбо

Список моделей авто, в которых устанавливался

Применялся мотор 4D56 на конвейере производителя для комплектации внедорожников Mitsubishi:

• Padjero II – среднеразмерный внедорожник, 1991 – 2002;
• Strada – рамный крупногабаритный пикап, 1991 – 1997/1999;
• Canter – малотоннажный грузовик и спецтехника, 1993 – 2002;
• Delica/Star Wagon/L300 – микроавтобус и грузовик, 1986 – 1999;
• L200 – пикап 2 – 4 дверный, 1998 – 2006;
• Delica/Space Gear/L400 – грузовик и грузопассажирская версия, 1994 – 2007;
• Challendger – среднеразмерный внедорожник, 1996 – 1998;
• Pajero Sport I – внедорожник, 1998 – 2008.

Mitsubishi Delica

Получившиеся характеристики двигателя позволяют использовать его на грузовиках и внедорожниках. Мощность и крутящий момент достигаются на малых – средних оборотах, что актуально как раз для бездорожья и перевозки грузов.

Мицубиси Паджеро 4 с 2006 года выпуска

Модель 2013 года выпуска.

Бензиновые силовые агрегаты

• класс смазки SG (или выше) согласно стандарту API;
• по стандарту АСЕА А3/В3, А3/В4 или А5/В5;

Для определения вязкости применяют схему 5.

Схема 5. Влияние температуры окружающей среды на выбор вязкости автомасла.

Учтите, моторные жидкости 0w-30, 5w-30 и 5w-40 можно применять, только если они отвечают АСЕА А3/В3, А3/В4 или А5/В5 и по API SG (или выше).

В соответствии со схемой 5 при температурном показателе от +40 0 С заливают 0w-30 или 5w-30. При условиях от -35 0 С (и меньше) до +50 0 С (и больше) используют 5w-40 .Если термометр показывает от -25 0 С до +40 0 С льют 10w-30. При температурном показателе больше -25 0 С заливают 10w-40 или 10w-50. При показателе термометра -15 0 С (и выше) используют 15w-40 либо 15w-50, если температура больше -10 0 С заливают 20w-40 или 20w-50.

Дизельные движки

Для машин, оборудованных фильтром твердых частиц рекомендовано применять смазочные материалы, соответствующие нормам АСЕА А1/В1, А3/В3, А3/В4 или А5/В5 либо CD (или выше) согласно нормам API.

Если автомобиль оборудован фильтром твердых частиц применяют АСЕА С1, С2 или С3, а также DL-1 по нормам API. Для подбора вязкости применяют схему 4.

Заправочные объемы

Заправочные емкости Mitsubishi Pajero:

1. Модели с двигателями 3200 см 3:

• 7,5 л картер двигателя;
• 1,0 л масляный фильтр;
• 1,3 л масляный радиатор.

1. Модели с двигателями 3800 и 3000 см 3:

• 4,3 л картер двигателя;
• 0,3 л маслофильтр;
• 0,3 л маслорадиатор.

Максимальный расход моторной жидкости составляет 1л/1тыс. км и зависит от условий эксплуатации автомобиля.

Подробные технические характеристики

Приведем подробную спецификацию описываемого дизельного двигателя.

Общие сведения

• Число цилиндров, их расположение: 4 цилиндра, рядное;
• Последовательность впрыска: 1,3,4,2;
• Тип камеры сгорания: вихревой;
• Рабочий объем мотора: 2477 см³;
• Номинальная мощность: 99 л.с.
• Максимальный крутящий момент: 240Н*м при 2000 об/мин;
• Диаметр цилиндра Х ход поршня: 91,1Х95 мм;
• Степень сжатия: 21;
• Привод клапанов: через распредвал верхнего расположения;
• Привод распредвала: ремень зубчатый;
• Привод коромысла клапана: роликовый;
• Тип масляного насоса: трохоидный;
• Гильзовка блока: сухие гильзы 2113142001;
• Насос охлаждающей жидкости: центробежного типа с лопастями;
• Вентиляторная муфта: термоуправляемая с биметаллической спиралью;
• Термостат: восковой с тарельчатым клапаном;
• Топливный насос: ТНВД распределительный.

Смазочная система

• Класс моторного масла (по API): CD или выше;
• Общий объем масла: 5,5 литров;
• V смазки в масляном фильтре: 0,8 литра;
• V смазки в масляном охладителе: в среднем 0,5 литра.

Для летнего периода рекомендуется использование моторного масла с вязкостью 10w-30. Зимой предпочтительно лить 0w-30. Замена масла производится каждые 7500 км. Любители активной динамичной езды должны заливать новую смазку каждые 5000 км пробега. Рекомендуемые марки — Mobil, ZIC.

Турбина

• Тип турбокомпрессора: с приводом от ОГ системы выпуска;
• Управление давлением турбонаддува: через привод клапана перепуска ОГ;
• Охлаждение турбины: воздушное;
• Предельное давление турбины: 90 кПа.

Двигатель Mitsubishi 4D56T оснащается турбонагнетателем с изменяемой геометрией лопаток. Такая конфигурация позволяет снизить эффект «турбоямы». Турбина на 4D56T выглядит так.

По оценкам специалистов и автовладельцев, такой мотор в состоянии «отходить» без капитального ремонта до 350 000 километров. Номер двигателя на данной модели можно отыскать, если заглянуть под четвертую форсунку. Там расположена небольшая прямоугольная площадка, на поверхность которой нанесена гравировка идентификатора мотора.

История двигателя

Моторное подразделение японского автопроизводителя Митсубиси вело разработку двигателя 4d56 на протяжении десяти лет. В результате произвели достаточно мощный силовой агрегат, который способен одновременно быстро разгонять такой нелёгкий автомобиль, как Мицубиси Паджеро спорт и преодолевать бездорожье.

Mitsubishi 4d56 (на фото в разрезе) дебютировал в далёком 1986 году на первом поколении Pajero. Он является приемников 2,4-литрового двигателя 4D55.

Шорт блок данного мотора изготовлен из чугунного сплава, который включает в себя рядное расположение четырёх цилиндров. Диаметр цилиндров был немного увеличен, по сравнению с предшественником 4D55 и составляет 91,1 мм. Блок оснащён кованным коленчатым валом с двумя балансировочными валами и увеличенным ходом поршня. Длина шатунов и компрессионная высота поршней были также увеличены и составляют 158 и 48,7 мм соответственно. В результате всех изменений, производителю удалось добиться повышенного рабочего объёма двигателя – 2,5 литра.

Сверху блока установлена головка блока цилиндров (ГЦБ), которая изготовлена из алюминиевого сплава и включает в себя вихревые камеры сгорания. Газораспределительный механизм двигателя (ГРМ) комплектуется одним распредвалов, то есть по два клапана на цилиндр (один впускной и один выпускной). Как и положено, диаметр впускных клапанов немного больше, чем у выпускных (40 и 34 мм соответственно), а ножка клапана обладает толщиной 8 мм.

У двигателя Mitsubishi 4d56 есть аналоги в модельной линейки двигателей от корейского автопроизводителя Hyundai. Самые первые вариации данного мотора были атмосферные и не отличались какими-то выдающимися динамическими или тяговыми показателями: мощность составляла 74 л.с, а крутящий момент – 142 Н*м. Корейская компания комплектовала ими свои автомобили D4BA и D4BX.

После этого стартовал выпуск турбированной модификации дизельного двигателя 4d56, где в качестве турбонагнетателя использовался MHI TD04-09B. Этот агрегат придал силовой установке новую жизнь, что выражалось в увеличении мощности и крутящего момента (90 л.с и 197 Н*м соответственно). Корейский аналог данного мотора имел название D4BF и устанавливался на Hyundai Galloper и Grace.

Двигателя 4d56, которые приводили в движение Mitsubishi Pajero второго поколения, оснащались более производительной турбиной TD04-11G. Следующей доработкой было добавление интеркулера, а также увеличение основных технических показателей двигателя: мощности до — 104 л.с, а крутящего момента – до 240 Н*м. На этот раз силовая установка имела индекс Hyundai D4BH.

Выпуск версии двигателя 4d56 с топливной системой Common Rail состоялся в 2001 году. Мотор оснащался совершенно новым турбокомпрессором MHI TF035HL в паре с интеркулером. Кроме того, были использованы новые поршни, что привело к снижению степени сжатия до 17. Всё это привело к увеличению мощности на 10 л.с, а крутящего момента на 7 Н*м, по сравнению с предыдущей моделью двигателя. Двигателя этого поколения обозначались di-d (на фото) и соответствовали экологическому стандарту ЕВРО-3.

Усовершенствованная система головки блока цилиндров DOHC, то есть двухраспредвальная система, включающая по четыре клапана на один цилиндр (два впускных и два выпускных), а также система впрыска топлива Common Rail второго модификации начали применять на силовых агрегатах 4d56 CRDi начиная с 2005 года. Изменились также диаметры клапанов, они стали меньше: впускные – 31,5 мм, а выпускные – 27,6 мм, ножка клапана уменьшилась до 6 мм. Первая вариация двигателя имела турбонагнетатель IHI RHF4, который позволял развивать мощность до 136 л.с, а крутящий момент увеличился до 324 н*м. Существовало также и второе поколение этого мотора, которое характеризуется той же турбиной, но уже с изменяемой геометрией. Кроме того, были использованы совершенно другие поршни, рассчитанные на степень сжатия 16,5. Оба силовых агрегата соответствовали экологическим стандартам ЕВРО-4 и ЕВРО-5, в соответствии с годом выпуска.

Начиная с 1996 года, двигатель 4D56 стали убирать с некоторых моделей автомобилей, а вместо него устанавливали силовой агрегат 4M40 EFI. Окончательное завершение производства пока ещё не наступило, им комплектуются автомобили в отдельно взятых странах. Преемником 4D56 стал мотор 4N15, дебют которого состоялся в 2015 году.

Что можно сказать о надёжности двигателя Mitsubishi 2.5 TD EFI (4D56)

Двигатель Mitsubishi 4D56 – это рядная «четвёрка» объемом 2,5 литра. Этот мотор выпускался с 1986 до 2016 года – 30 лет в строю. Разумеется, он неоднократно подвергался модернизации. Его самая первая 74-сильная версия была атмосферной, с вихрекамерами в 8-клапанной ГБЦ и распределительным ТНВД. За ней последовали 3 версии с турбонаддувом с интеркулером и без интерулера, мощностью от 84 до 99 л.с. Самый мощный вариант оснащался турбокомпрессором с жидкостным охлаждением картриджа.

В 2001 году этот двигатель был серьезно модернизирован – получил новую, но все еще 8-клапанную ГБЦ с топливной системой Common Rail от компании Denso.

16-клапанная ГБЦ на двигателе 4D56 появилась в 2005 году, а в 2007-м и 2010-м дебютировали самые мощные версии мощностью 167 и 178 л.с. с турбокомпрессором с изменяемой геометрией.

Все варианты двигателя 4D56 оснащены ременным приводом ГРМ, не имеют гидрокомпенсаторов в приводе клапанов. Также оснащены балансирными валами.

Дизель 4D56 нашел применение на всех крупных полноприводных автомобилях Mitsubishi: на всех вариантах Pajero, Delica, пикапе L200. Версию двигателя 4D56 с вихрекамерной ГБЦ и ТНВД распределительного впрыска выпускали до 2009 года, причем в последний год моторы имели ТНВД с электронным управлением.

Также этот 4-цилиндровый дизель выпускали компании Hyundai и Kia под обозначением D4BH и D4BF, устанавливали его на свои автомобили с «родословной Mitsubishi до 2005 года».

На нашем YouTube-канале вы можете посмотреть разборку 2,5-литрового дизеля 4D56 c электронным ТНВД, снятого с Mitsubishi Pajero Sport 2005 года выпуска.

Надежность, проблемы и ремонт двигателя 4D56 (D4BH, D4BF)

Выпуск мотора был начат в мае 1986 года и первым автомобилем с ним был Mitsubishi Pajero 1-го поколения. Этот двигатель пришел на смену 2.4-литровому 4D55. Блок цилиндров нового на то время 4D56 отлит из чугуна, имеет 4 цилиндра и рядную компоновку. Диаметр цилиндров 91.1 мм, внутри блока установлен кованый коленвал с ходом поршня 95 мм и 2 балансировочных вала. Длина шатунов 158 мм, компрессионная высота поршней 48.7 мм. В результате этого, мы получили 2.5 литра рабочего объема.

Накрыли блок алюминиевой ГБЦ с вихревыми камерами сгорания, с одним распредвалом и с 2-мя клапанами на цилиндр. Диаметр впускных клапанов 40 мм, выпускных клапанов — 34 мм, а толщина ножки клапана 8 мм.
Регулировка клапанов для 4D56 необходима каждые 15 тыс. км. На холодном двигателе зазоры следующие: впуск и выпуск 0.15 мм.Распредвал вращается посредством ремня ГРМ, служит он 90 тыс. км, затем ремень ГРМ нужно заменить. Если этого не сделать, возрастает риск его обрыва с последующим разрушением рокеров.

Двигатель 4D56 имеет корейские аналоги из модельной гаммы Hyundai.
Первые модификации этого двигателя были атмосферные и имели 74 л.с. при 4200 об/мин, а крутящий момент 142 Нм при 2500 об/мин. Компания Hyundai ставила их на свои автомобили под названием D4BA и D4BX.
Затем начался выпуск турбо версии дизеля 4D56, где в качестве нагнетателя использовался MHI TD04-09B. Это позволило увеличить мощность до 90 л.с. при 4200 об/мин, а крутящий момент до 197 Нм при 2000 об/мин. Аналог от Hyundai назывался D4BF и встречался на Hyundai Galloper и Grace.
Для Mitsubishi Pajero 2 применяли турбину TD04-11G.
После этого добавили интеркулер и увеличили мощность до 104 л.с. при 4300 об/мин, а крутящий момент достиг 240 Нм при 2000 об/мин. Второе имя этого двигателя — Hyundai D4BH.
В 2001 году появилась модель с Common rail, с турбиной MHI TF035HL и с интеркулером. Здесь также использованы новые поршни и степень сжатия снизилась с 21 до 17. Это позволило довести мощность до 114 л.с. при 4000 об/мин, а крутящий момент до 247 Нм при 2000 об/мин. Такие модели получили обозначение DiD и они соответствуют требованиям экологического класса Евро-3.
С 2005 года пошли версии с DOHC головкой по 4 клапана на цилиндр и впрыском топлива Common rail 2-го поколения. Диаметр впускных клапанов здесь 31.5 мм, выпускных 27.6 мм, а толщина ножки клапана 6 мм.
Здесь также нужно регулировать клапаны через каждые 90 тыс. км. Зазоры клапанов для 4D56 DOHC на холодную такие: впускные клапаны 0.09 мм, выпускные 0.14 мм.
Первая версия оснащалась турбиной IHI RHF4 и развивала мощность 136 л.с. при 4000 об/мин, а крутящий момент 324 Нм при 2000 об/мин.
Вторая модификация получила турбину IHI RHF4 с изменяемой геометрией и поршни под степень сжатия 16.5. Мощность возросла до 178 л.с. при 4000 об/мин, а крутящий момент до 400 Нм при 2000 об/мин. (для АКПП — 350 Нм при 1800 об/мин). Выхлоп обоих моторов вписывается в нормы Евро-4 и Евро-5, в зависимости от года выпуска.

В 1996 году этот двигатель убрали с некоторых автомобилей и вместо него начали устанавливать 4M40. Производство 4D56 уже практически завершено, его ставят только на автомобили для отдельных стран. Преемник вышел в 2015 году — им стал двигатель 4N15.
Корейские D4BH с 2001 года заменялись на 2.5 CRDi D4CB.

Проблемы и недостатки дизельных двигателей Митсубиси 4D56

1. Посторонние шумы. Одна из главных причин это умирающий шкив коленвала, который нужно заменить.
2. Течи масла. Обычно текут прокладка клапанной крышки, сальники балансирных валов, сальники коленвала, сальник распредвала, прокладка поддона, датчик масла. Проблемы с подтеканием масло это классика для Mitsubishi 4D56 и его Hyundai D4BH, D4BF и D4BA аналогов .3. Дымит двигатель. Для 4D56 чаще всего проблема в несгоревшем топливе (дым воняет соляркой), проблема обычно в распылителях форсунок, которые нужно заменить.
4. Трещины в ГБЦ. Если у вас бурлит антифриз в бачке, тогда скорей всего, вашей головке пришел конец. Нужно покупать новую, без трещин, остальные варианты работают хуже.

Важно контролировать состояние ремня балансирных валов каждые 40-50 тыс. км и вовремя его заменить

Обрыв этого ремня чреват его попаданием под ремень ГРМ со всеми вытекающими. Убирать балансирные валы не лучшая идея, возрастает вероятность, что сломает коленвал на высоких оборотах.
Турбина здесь служит нормально, примерно 300+ тыс. км. Быстро забивается нагаром клапан EGR, его нужно чистить после каждых 30 тыс. км или около того.
Также сюда стоит лить нормальное топливо, особенно это касается 178-сильной версии, это продлит ему жизнь.
В общем и целом это обыкновенный старый дизель, ресурс 4D56 практически всегда превышает 300 тыс. км и при нормальном обслуживании может проехать даже 400+ тыс. км.

Прокладка ГБЦ

Двигатель 4D56 очень чувствителен к перегреву. При превышении рабочей температуры ГБЦ легко и непринужденно деформируется. Также могут появиться трещины в ГБЦ между клапанами и трещины в вихрекамерах.

Перегрев может случиться как при неисправности термостата, так и при утечке антифриза через трубки и штуцеры к отопителю салона.

Из-за перегрева нарушается герметичность по прокладке ГБЦ, обычно это проявляется поступлением газов в систему охлаждения – появляются булькания газов в расширительном бачке. При большом поступлении газов в систему охлаждения случаются разрушения патрубков и даже разрушение «печки» салона под воздействием избыточного давления.

Нередко при ремонте люди ограничиваются только заменой прокладки, т.к. считают, что дело только в ее пробитии.

Для ремонта недостаточно поменять прокладку, т.к. течь антифриза и масла между контурами и цилиндрами сохранится. Нужно проверять ГБЦ – наверняка понадобится шлифовка ее поверхности и установка прокладки ремонтного размера.

Выбрать и купить головку блока цилиндров (ГБЦ) для двигателя Mitsubishi для вы можете в нашем каталоге контрактных моторов.

Ремонтопригодность мотора Mitsubishi 4d56

Двигатель Mitsubishi 4d56 отличается отличной ремонтопригодностью. Все элементы поршневой группы (поршня, шатуны, кольца, вкладыши и так далее), а также газораспределительного механизма (форкамеры, клапана, коромысла и так далее) заменяются по отдельности. Единственным исключением являются гильзы блока цилиндров, которые необходимо менять вместе с блоком. Навесное оборудование типа помпы, термостата, а также элементы системы зажигания следует менять через определённый пробег, заявленный заводом-изготовителем детали. Ниже представлено фото, на котором указано расположение меток ГРМ и правильная установка ремня:

Варианты тюнинга мотора

Атмосферный мотор 4D56 может увеличить крутящий момент и мощность на 20 – 30 л. с. без потери эксплуатационного ресурса, если произвести тюнинг за счет снижения экологических норм:

• увеличение диаметра выхлопа;
• перепрошивка своими руками ЭБУ под новый режим.

Все остальные действия по классической схеме бензинового мотора для дизеля абсолютно бесполезны. Например, после достижения определенного значения оборотов не происходит увеличения мощности, а цилиндры и поршни начинают интенсивно греться, изнашиваться.

Для ряда машин с моторами 4D56 немецкий производитель выпускает комплекты SST EMTEC, позволяющие выполнить тюнинг, даже гарантийных ДВС:

• система самостоятельно определяет тип КПП автомобиля;
• подстраивается автоматически под стиль вождения;
• добавляет до 30% крутящего момента;
• прирост мощности наблюдается в пределах 15%.

Набор SST EMTEC для тюнинга 4D56

Не рекомендовано дополнительно повышать мощность турбированных версий 4D56, чтобы капремонт производился в указанные сроки после 250000 км пробега.

Таким образом, дизельный рядный двигатель 4D56 является высокоресурсным силовым приводом для грузовиков и внедорожником. Атмосферный вариант мотора подгоняется настройками ЭБУ под конкретный автомобиль, на который устанавливается. Турбо версия имеет улучшенные характеристики, но эксплуатационный ресурс ниже.

Изюминки агрегата

Эксперты отмечают следующие важные нюансы.

1. Стальной коленвал обладает одновременно пятью точками опоры в качестве подшипников. Сухие гильзы, запрессованные в блок, не дают сделать гильзовку в рамках капитального ремонта. Невзирая на производство поршней двигателя «Митсубиси» 4д56 из алюминиевых сплавов, силовая часть отличается от конкурентных видов долговечностью, надежными характеристиками.
2. Задача вихревых камер сводится к увеличению показателей мощности и модернизации с экологической точки зрения. Благодаря их внедрению удалось добиться абсолютного топливного сгорания.
3. Система обогрева мотора помогла составить проблему его запуска в морозный день в прошлом.
4. Турбонадув с водяным и воздушным охлаждением прибавил тяговые способности с низких оборотов.

Практически подобные коррекции свели на нет вероятность поломки. Неприятности возникали только в случае неправильной эксплуатации, безграмотных действий неопытных автомехаников. Что может случиться с мотором в пути?

Что посоветуют механики

«Золотые правила» грамотного водителя заключаются в следующем.

Один из главных советов, которые дают профессионалы автомобильной промышленности – постоянный контроль ремня балансировочных валов. Делать это нужно, проехав 50 000 км. Обрыв этого элемента ведет к разрыву ремня ГРМ, нарушая безопасность и спокойствие водителя. Отдельные умельцы пытаются улучшить состояние силового узла, выбрасывая ремни валов. Настоятельно не рекомендуется совершать столь опрометчивый поступок. Возрастет нагрузка на коленвал, в итоге способствуя полной его поломке. Это выльется в дорогостоящие ремонтные работы.

Ресурс турбокомпрессора рассчитан изготовителями на 300 000 км. После каждый 30 000 км стоит почистить клапан EGR и не пренебрегать серийной диагностикой. Существенную роль для двигателя 4д56 «Паджеро спорт» играет качество заливаемого в бак горючего. Особенно это ощутимо в моторе в 178 л. с. Залито плохое топливо – следует ожидать понижения ресурса. Менять топливный фильтр обязательно после прохождения 15 тыс. км.

Касаемо тюнинга «постаревшего» в мире авторынка мотора, специалисты не советуют форсифицировать его качества. Некоторые смельчаки, правда, отдают машину в тюнинг-ателье, заказывая услугу по чип-тюнингу и перепрошивке. Таким способом 178 «коней» мгновенно превращаются в 210.

Двигатель в разное время использовался в качестве силовой установки на «Митсубиси-Челенджер», «Делика», L200, L300, различных модификациях «Паджеро», «Спейс-Геар», «Страда».

Интересный факт. Владельцы «УАЗ» успешно экспериментируют, устанавливая этот двигатель. В купе с МКПП они создают отличный союз.

В целом жизненно необходимое приспособление характеризуется как ремонтопригодное. С поиском автозапчастей для него проблем не возникает. Главное – своевременно приезжать на СТО и подвергать автотранспорт диагностическим процедурам, вовремя менять масло, следить за состоянием узла и его элементов. В таком случае о ремонте можно будет не вспоминать. Выбирать технический центр необходимо, не жалея времени, от опыта специалистов много зависит.

Технические характеристики 4D56 2,5 л/95 л. с.

Основной задачей при проектировании дизеля для конструкторов было увеличить мощность и эксплуатационный ресурс, обеспечить нормальную ремонтопригодность, поэтому в двигателе использовано рядное расположение 4 цилиндров и схема газораспределения DOHC с двумя верхними распредвалами. В турбированной версии использована схема двигателя SOHC  с одним распредвалом.

Турбированная версия 4D56T

В таблицу сведены технические характеристики дизеля 4D56:

Изготовитель	Mitsubishi
Марка ДВС	4D56
Годы производства	1986 – …
Объем	2476 см3 (2,5 л)
Мощность	70 кВт (95 л. с.)
Момент крутящий	201 Нм (на 2000 об/мин)
Вес	190 кг
Степень сжатия	21
Питание	ТНВД
Тип мотора	рядный дизель
Зажигание	реле, блок управления, высоковольтные провода
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	литой 5 опор
Материал блока цилиндров	чугун
Диаметр цилиндра	91,1 мм
Поршни	алюминиевые
Коленвал	кованый стальной 5 опор
Ход поршня	95 мм
Горючее	ДТ
Нормативы экологии	Евро-1/2
Расход топлива	трасса – 8 л/100 км смешанный цикл 9 л/100 км город – 10 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30 лето, 5W40 зима, класс CJ, замена после 7500 км пробега
Какое масло лучше для двигателя по производителю	Mobil Delvac 1, Shell Rotella TTP, Mobil Delvac LE, ZIC RV
Масло для 4D56 по составу	синтетика, полусинтетика
Объем масла моторного	4,5 л
Температура рабочая	95°
Ресурс ДВС	заявленный 200000 км реальный 250000 км
Регулировка клапанов	винты
Система охлаждения	принудительная, антифриз
Объем ОЖ	7 л
Помпа	Dolz H-212, Hepu P7734, GMB GWM 52A
Свечи на 4D56	MD092392
Зазор свечи	1,1 мм
Ремень ГРМ	оригинальный Mitsubishi MD310484
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	6 посадочных отверстий без смещения
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze
Компрессия	от 25 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Моменты затяжки резьб	свеча – 15 – 19 Нм маховик – 135 Нм болт сцепления – 16 – 22 Нм крышка подшипника – 38 – 42 Нм (коренной) и 25 – 29 Нм (шатунный) головка цилиндров – 4 стадии 78 Нм, ослабить, 30 Нм + 90° + 90°

Турбокомпрессор

На вихрекамерных двигателях используется простой турбокомпрессор Mitsubishi TD04 c перепускной заслонкой. В зависимости от версии двигателя он может быть самоуправляемой или иметь управление от электровакуумного клапана. В первом случае при достижении давления наддува в 1,8 бара (т.е. избыток давления в 0,8 бара), это давление по трубке воздействует на диафрагму актуатора, который соединен со штоком перепускной заслонки.

Турбокомпрессор надежный и служит хорошо и долго. Верный признак его износа – это большое количество масла во впускном коллекторе, а также в интеркулере (при его наличии во впускной системе). Cлучаи разноса двигателя 4D56 из-за работы на этом масле очень редкие.

При сильном износе турбокомпрессора возникает очень сильный люфт вала, крыльчатки задевают за корпус, турбина гудит, мощность двигателя снижается.

Выбрать и купить турбину для двигателя Mitsubishi для вы можете в нашем каталоге контрактных моторов.

Регламент обслуживания 4D56 2,5 л/95 л. с.

С учетом конструкционных особенностей и рекомендуемых режимов эксплуатации двигатель 4D56 нужно обслуживать в указанные сроки:

• замена масла производится каждые 15000 км (атмосферный) либо 7500 км (Турбо);
• особенностью дизелей является наличие насоса ТНВД, который служит около 300000 пробега;
• система охлаждения обслуживается через 30000 км (замена антифриза, проверка хомутов и шлангов), радиатор прочищается вдвое реже;
• чтобы поршни не гнули клапаны, замена ремня ГРМ производится на отметке 90000 км, а проверять его износ следует регулярно;
• свечи теряют характеристики после 2 лет;
• ресурс АКБ во многом зависит от его конструкции и производителя, служит около 4 – 5 лет;
• вентиляцию картера следует прочищать после 50000 км;
• выпускной коллектор может прогореть через 1,5 – 2,5 года.

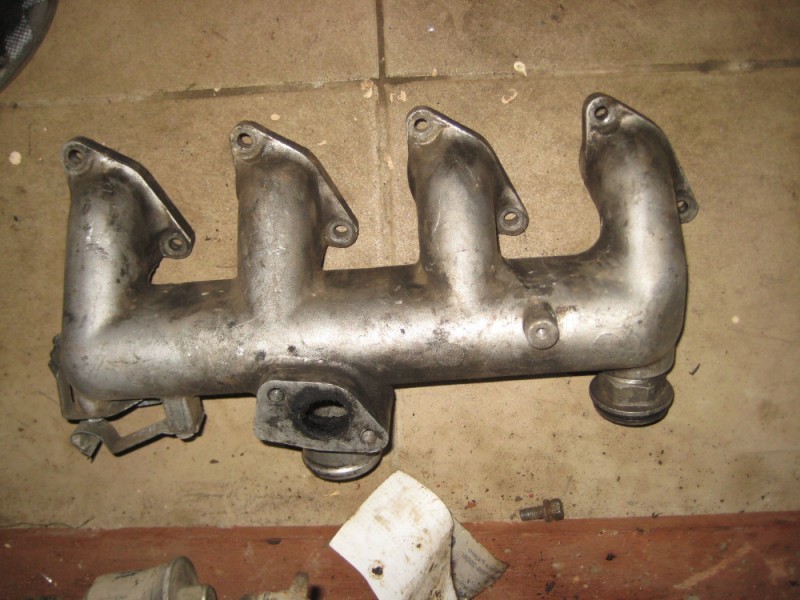

Выпускной коллектор

Процедура замены ремня

Ремень ГРМ на моторе 4D56 можно заменить своими руками, следуя поэтапно инструкции и, имея под рукой инструмент и комплект ГРМ (желательно оригинал или качественный неоригинал):

1. Чтобы добраться до ремня ГРМ, необходимо снять навесное с двигателя, которое мешает добраться до него — воздухозаборник, диффузор вентилятора (нижняя часть пристегнута защелками).
2. После кожуха вентилятора, откручиваем сам вентилятор вместе с вискомуфтой. Для этого понадобится рожковой ключ на 10.
3. Далее ослабляем болт натяжного роликового ремня кондиционера и снимаем сам ремень.
4. Открывается взору ремень, вращающий генератор, помпа системы охлаждения и насос гидроусилителя.
5. На этом ремне ослабляем натяжной ролик. Будьте внимательны, этот ролик крепится одним болтом к кронштейну, а уже сам кронштейн на трех болтах под 12 ключ к блоку ДВС. Вот этот кронштейн и необходимо открутить.
6. Следом снимаем сам ремень генератора.
7. Далее снимаем верхнюю крышку ремня ГРМ. Её держит 4 болта под 10 ключ. Чтобы её безболезненно достать, необходимо снять два кронштейна вакуумного корректора.
8. Выставляем метки на шкиве коленвала с меткой на передней крышке ГРМ и на шкиве распредвала. Метка должна находиться строго на 12 часах.
9. На этом этапе понадобится помощь друга или специального инструмента. Надо включить любую передачу с 3-й по 5-ю и зафиксировать колеса, выжав тормоз. С помощью усиленного воротка и головки на 22 открутить болт шкива коленвала. Или зафиксировать шкив специальным стопором и также открутить его. С помощью съемника снять сам шкив с коленвала.
10. Теперь можно откручивать и снимать нижнюю крышку ГРМ.
11. После снятия нижней крышки ГРМ визуально убеждаемся в том, что все метки стоят на своих местах. А именно: метка на звезде коленвала совпадает с меткой на блоке ДВС. Метки на шкивах распредвала и балансирных валах совпадают с метками на блоках, специальные выливы.Если метки расходятся на шкивах распредвала и балансира не совпадают, а на коленвале совпадают, то они выставляются после снятия ремней.
12. Следующим этапом будет снятие роликов натяжного и обводных. А также, гидронатяжителя ремня.
13. Далее снимаем основной ремень ГРМ. Перед снятием ремня на него можно нанести метки, со шкивов белым маркером или штрихом и потом их перенести на новый ремень. Это облегчит процесс установки новых ремней.
14. Снимаем звездочку ГРМ с коленчатого вала, и немного высунув датчик положения коленвала. Также снимаем приставочную шайбу. Эта процедура необходима для облегчения снятия балансировочного ремня.
15. Меняем балансировочный ремень. При этом необходимо учитывать момент, чтобы метки на балансирных валах остались на месте и совпадали с метками на блоке.
16. Меняем все ролики и гидравлический натяжитель. Заметим, что чеку с гидронатяжителя нужно вытаскивать. Только после того, как установите основной ремень на свое место и выставите все метки.
17. Собираем все в обратном порядке и не забываем проверять метки.

Дойдя до этапа установки приводных ремней и роликов, можно проверить их состояние, а также водяной помпы системы охлаждения. При необходимости заказать новые и поменять.

Ремень ГРМ

В приводе ГРМ и топливного насоса используется зубчатый ремень. За ним проложен еще один ремень, приводящий оба балансирных вала. Оба ремня нужно менять каждые 80 000 км – столько служат оригинальные ремни. При этом производитель предусматривает процедуру подтяжки обоих ремней, которую стоит выполнять каждые 30 000 – 40 000 километров. Если забыть о подтяжке, то ремень может быстро износиться и порваться.

Вообще ремни ГРМ и балансиров – больное место на этом двигателе. Обрыв ремня происходит из-за использования низкокачественных заменителей или несоблюдения сроков замены ремня. Также ремень ГРМ может перескочить или порваться при обрыве ремня балансирных валов.

В этом случае поршни ударят по клапанам… Но в большинстве случаев клапана не погнутся. Весь удар примут на себя коромысла клапанов – они специально сделаны деформируемыми. Опытные паджероводы возят с собой запасной ремень и пару запасных коромысел. Говорят, в дороге можно отремонтировать мотор после перескока ремня ГРМ за пару часов.

Но важно, если ремень ГРМ порвался или перескочил, не заводить двигатель. В этом случае разрушения будут более серьезными – от ударов поршней по клапанам поломается ось коромысел

А на моторе 4D56 с впрыском Common Rail при обрыве ремня ГРМ повреждения гораздо серьезнее: вырывает крепежные болты бугелей распредвала.

Плюсы и минусы

Изначально руководство завода обеспечило эксплуатационный ресурс 250000 км пробега. При настройке режимов под разные автомобили объемы камер сгорания и конструкция остается без изменений, поэтому пользователь может эти настройки изменить самостоятельно.

Недостатками конструкции являются:

• неудачное расположение ремня привода балансировочных валов, при обрыве куски попадают под ремень ГРМ, который слетает;
• высокий расход топлива и масла, замена которого чаще всего производится владельцами через 5000 пробега.

ТНВД для дизеля

Для мотора нужен хороший аккумулятор и высокое качество солярки. Зато при выполнении этих условий он заводится в -30 градусов без проблем. Если головка блока цилиндров не доставляет хлопот владельцам, то часто присутствуют мелкие неполадки:

• лопнувшая ось коромысла клапанов;
• вырванные болты крепления оси коромысел;
• поломка распредвалов;
• вырванные болты крепежа бугелей распредвала.

Впускной коллектор
