Опыт эксплуатации

1. Доброго времени суток, наконец-то добрался до клавиатуры и решил поделиться опытом использования 2UZ-FE с АКПП А750F. С момента начала использование мотор отслужил верой и правдой. На данный момент замена была сделана пол год назад. Мотор обладает прекрасным моментом с низов и хорошим подхватом при переключении на пониженную. Трансмиссия радует не меньше, хоть она и не такая быстрая, как у немецких аналогов, зато абсолютно не доставляет никаких проблем. Расход топлива стандартный для обычного V8 20-22 в городе и 18-19 на скорости 130-140 по трассе. Мощности хватает везде, мотор без проблем толкает машину на скорости до 180км.ч. При этом нет такого чувства, будто мотор надрывается. Всегда есть ощущение запаса.

Прайс-Лист

Почему 1UZ-FE практичнее, а 1JZ-GTE перспективнее?

В данной статье речь пойдет о вышеуказанных моторах, с функцией vvt-i, для удобства и чистоты сравнения.

Не будем углубляться в подробности, на какие авто эти моторы ставились и вдаваться в историю создания, попробуем разобраться, какой из них подходит именно Вам, рассмотрим именно их, так как это одни из самых популярных движков в России, куда только их не запихивают. Выделим 5 основных критерий выбора.

1UZ-FE во всей красе

1) Вес

1UZ-FE (165 кг) легче, чем 1JZ-GTE (217 кг), по причине того, что у узета алюминиевый блок цилиндров, а у джея — чугунный, что делает его немного легче, не смотря на то, что рабочий объем его больше. Но, в то же время, чугун — более прочный материал, ежели алюминий, стало быть блок джея — долговечнее и крепче.

Ни UZ ни JZ так вот поднять не получится )))

2) Крутящий момент

В стоке, оба мотора выдают 280 л.с., но у UZта крутящий момент больше (407 н.м.), ежели чем у JZта (373 н.м.).

За счет большего объема узет раскручивается с самых низов и обладает ровной паровозной тягой. А JZ, нужно больше крутить, чтобы его турбина раскрутилась и вышла на буст. По этой причине, на джее есть турбо яма.

Безусловно, если джею сделать бустап и увеличить давление турбины, то момент возрастет.

3) Простота конструкции

Речь идет о дополнительных комплектующих и запчастях при эксплуатации моторов, так как UZ — атмосферный мотор, у него не выйдет из строя турбина, потому что ее нет, так же нет интеркулера, нужно меньше трубок и различных пайпов, не говоря уже о дополнительно устанавливаемых на джей — блоу офа и вестгейта и т.д., которые UZту попросту никчему.

Не менее темпераментный JZ-GTE vvt-i

4) Экономия на топливе

Производителем рекомендовано заливать в узет 95 бензин, многие ездят и на 92, ничего страшного в этом нет. А вот JZ, все таки турбированный мотор и несмотря на свою прочность и легендарность, более требователен к бензину и кушает 98. При, примерно равных расходах этих моторов на сотню, сами посчитайте, сколько Вы сможете сэкономить, в процессе эксплуатации UZта.

5) Звук

Этот пункт наиболее субъективен, кому то больше по душе благородный рёв 8 цилиндрового V образного мотора, а кому то нравится более спортивный рык рядного 6 цилиндрового турбо джея с пшыкающим блоу оффом. Каждый решает сам для себя.

Подводя итог, можно сказать, что оба этих мотора заслуживают уважения, они очень надежны, поэтому и популярны в России, запчасти на них достать не так трудно. Стоят моторы примерно одинаково. У каждого есть свои преимущества и недостатки. На мой взгляд, вывод здесь прост, если вы не планируете заниматься тюнингом мотора, смело ставьте 1uz-fe (тюнинг его очень дорогой, значительно дороже, чем у джея), а если собираетесь улучшать динамические характеристики мотора, то здесь нужен 1jz-gte, ведь только лишь путем поднятия давления в турбине (без вмешательства в поршневую), можно достичь показателей в 350 л.с. + и увеличения момента до 400 +.

Обзор неисправностей

На этом моторе не так уж много недостатков. В целом, его можно назвать удачным, ведь никаких явных конструктивных просчётов, недостатков и характерных болячек нет. Все неисправности, так или иначе, встречающиеся на этой силовой установке, вызваны неправильной эксплуатацией или отсутствием своевременного технического обслуживания.

Фильтр масла для 1UZ FE надо правильно затягивать, иначе он ослабнет со временем, и начнётся утечка жидкости

Рассмотрим самые популярные неполадки, которыми страдал двигатель 1UZ FE:

• быстро умирали свечи, чему виной становился низкосортный бензин;
• в расширительном бачке появлялись пузыри, антифриз без причины уходил — причина в продутой прокладке ГБЦ;
• подтекал масляный фильтр, что объяснялось ослаблением его затяжки;
• стучал двигатель, особенно в верхней части — требовалась регулировка клапанов;
• масло протекало через крышку клапанов — прокладка износилась или ослабли фиксационные болты;
• уменьшалась компрессия — залегание колец;
• масло попадало в камеру сгорания — изношены поршневые кольца;
• падали или резко повышались обороты — утечка тока, скорее всего, износились бронепровода.

Двигатель 1UZ-FE | Характеристики, расход топлива, тюнинг

Характеристики двигателя Тойота 1UZ

Производство	Tahara plant
Марка двигателя	1UZ
Годы выпуска	1989-2002
Материал блока цилиндров	алюминий
Система питания	инжектор
Тип	V-образный
Количество цилиндров	8
Клапанов на цилиндр	4
Ход поршня, мм	82.5
Диаметр цилиндра, мм	87.5
Степень сжатия	1010.410.5 (VVTi)
Объем двигателя, куб.см	3969
Мощность двигателя, л.с./об.мин	256/5400261/5400290/5900 (VVTi)300/6000 (VVTi)
Крутящий момент, Нм/об.мин	353/4400365/4400407/4100 (VVTi)420/4000 (VVTi)
Топливо	95
Экологические нормы	—
Вес двигателя, кг	~165
Расход  топлива, л/100 км (для Lexus LS 400)— город— трасса— смешан.	17.49.212.2
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-305W-4010W-3010W-4010W-5015W-50
Сколько масла в двигателе, л	5.0
Замена масла проводится, км	7000-10000
Рабочая температура двигателя, град.	—
Ресурс двигателя, тыс. км— по данным завода — на практике	—400+
Тюнинг, л.с.— потенциал— без потери ресурса	1000+—
Двигатель устанавливался	Toyota CrownLexus GS 400Lexus LS 400Lexus SC 400Toyota AristoToyota CelsiorToyota CrownToyota Soarer

Надежность, проблемы и ремонт двигателя Toyota 1UZ 4.0 л.

Родоначальник семейства Toyota UZ (в которое позже вошли 2UZ и 3UZ), двигатель 1UZ, появился в 1989 году и предназначался для топовых моделей Тойоты и Лексуса. Этот 4-х литровый движок предназначался для замены старого мотора 5V и успешно справился со своей задачей, попутно завоевав репутацию одного из самых ресурсных и надежных двигателей Тойоты.

Блок цилиндров 1UZ-FE алюминиевый, с углом развала 90°, с запрессованными тонкими чугунными гильзами. Сверху две алюминиевые ГБЦ, по два распредвала на каждую и по 4 клапана на цилиндр. Гидрокомпенсаторы отсутствуют, поэтому 1UZ требует периодической регулировки клапанов.С 1995 года двигатель немного обновился, были применены легкие шатуны (были 628 гр, теперь 581 грамм) и поршни под степень сжатия 10,4, а мощность возросла до 260 л.с.С 1997 года 1UZ-FE получил систему VVTi на впускном валу, изменились впускные каналы, увеличились диаметры впускных и выпускных клапанов, изменена прокладка ГБЦ, применен длинный двухступенчатый впускной коллектор ACIS, доработана система зажигания. Также на 1UZ-FE VVTi использованы новые поршни под увеличенную до 10.5 степень сжатия, а также электронная дроссельная заслонка.В приводе ГРМ был использован ремень, его срок службы 100 тыс. км. На версиях без системы изменения фаз газораспределения VVTi, при обрыве ремня ГРМ, клапаны не гнутся. Версии с VVTi этим похвастаться не могут.

Выпуск этого силового агрегата продолжался до 2002 года, когда он был вытеснен 4.3 литровым 3UZ-FE.

Проблемы и недостатки двигателей Toyota 1UZ 4.0 л.

Двигатель 1 узет тот случай, когда недостатки приходится выискивать с лупой. Каких-либо конструктивных просчетов, недостатков и болезней 1UZ-FE не имеет. Все неисправности встречающиеся на этих силовых установках связаны чаще всего с возрастом, манерой эксплуатации или нерегулярным техническим обслуживанием. От некачественного бензина могут быстро умереть свечи, а их замена сопряжена с некоторыми сложностями. Сам по себе 1UZ-FE крайне надежен и в народе нередко именуется миллионником. Этот двигатель способен пройти 500 тыс. км и больше.

Тюнинг двигателя Toyota 1UZ-FE

Компрессор

Первым шагом на пути в увеличении мощности 1UZ может стать покупка компрессор кита на базе Eaton M90. Такие варианты имеют в комплекте впускной коллектор, а также нужно купить топливный регулятор. К этому желательно докупить прямоточный выхлоп и коллекторы 4-2-1. На давлении 0.4 бар, мотор 1UZ сможет развить до 330 л.с. Это самый надежный и популярный тюнинг для UZ.Чтобы получить еще больше мощности, нужно купить кованые поршни под степень сжатия 8.5, шатуны, шпильки ARP, интеркулер, форсунки от 2JZ-GTE, Walbro 255 lph, выхлоп 3″, мозг VEMS и надуть 0.7 бар. Этого будет достаточно чтобы получить более 400 л.с.

1UZ турбо

На кованых поршнях вышеописанной конфигурации, вместо компрессора, можно собрать турбо узет, используя турбо кит на базе одной Garrett GT40. Либо купить самому турбину, интеркулер, сварить коллектор. Также вам понадобятся вестгейт, блоу-офф, буст контроллер, маслослив, маслоподача, термоизоляция, пайпы, хомуты, мозги VEMS. В итоге 1UZ покажет более 450 л.с.

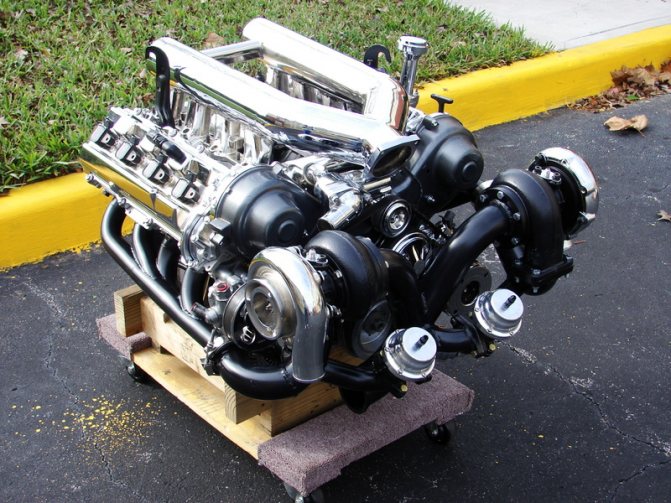

1UZ twin turbo

Нечто подобное можно сделать на базе двух турбин Garrett VNT25. Подобные киты продаются и легко устанавливаются на кованую поршневую. Это может обеспечить более 500 л.с.

В любом из перечисленных случаев можно использовать и более мощные нагнетатели, серьезно подходить к доработке двигателя, увеличивать давление наддува и снимать максимально возможную мощность.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

<<НАЗАД

Описание

Несмотря на то, что материалом, из которого изготовлен двигатель, является алюминий, весит он около 160 кг. Головок блока цилиндров в нем две, и выполнены они из того же самого материала. Распредвалов, соответственно, четыре, по два на каждую головку. Общее количество клапанов – 32. Примечательно, что клапана не имеют гидрокомпенсаторов, а периодическая регулировка осуществляется специальной шайбой.

Данные о долговечности агрегата подкрепляются видом материалов, из которого изготовлены поршня – сплав алюминия и кремния, что позволяет иметь очень низкий коэффициент расширения.

Шатуны и коленвал из стали – тоже фактически не имеют предела в ресурсе при своевременном обслуживании двигателя. Привод газораспределительного механизма является ременным, ремень в свою очередь приводит в движение распредвалы и помпу.

В отличие от своего последователя двигатель 1uz fe имеет огромный плюс в том, что при обрыве ремня ГРМ не происходит загибания клапанов, соответственно, исключена их замена. Система зажигания является бесконтактной и включает в себя две катушки и два распределителя.

Этапы модернизации

Качественными изменениями 1995 года была доработка двигателя в пользу облегчения поршней и увеличения степени сжатия, которые привели к подъему мощности до 261 л. с.

Но уже через два года вышла перспективно другая модификация агрегата 1uz fe vvt i, основным отличием которого была замена системы изменения распределения фаз на VVt I. Степень сжатия после модификации уже составила 10,5:1 вместо 10,4:1 и произошло увеличение мощности до 300 л. с.

Изменения произошли и в системе зажигания. Распределители зажигания заменены датчиками Холла, и начинают применяться индивидуальные катушки.

Бонусом комфортного вождения у автомобилей, оснащенных данными силовыми агрегатами, является 4-ступенчатый автомат – долгожитель, и позднее, более продуманная 5-ступенчатая АКПП.

Агрегатировала автоматами V-образные «восьмерки» для Toyota знаменитая японская компания Aisin. Отличительным минусом этого вида мотора является загибание клапанов при обрыве ремня ГРМ, к которому приводит неисправность помпы из-за дополнительных нагрузок при нагревании двигателя.

Обслуживание

В целом, чтобы избежать неприятностей с непредвиденными поломками, нужно соблюдать стандартные к обслуживанию 1uz fe vvt i правила:

• Замена масла производится один раз на 10 000 км пробега, при этом желательно менять и фильтр, несмотря на увеличение доливки масла на 300 мл.
• Ремень ГРМ требует замены через 100 000 км пробега. При этом, нужно помнить не только о правильности положения меток, но и о том, что гидронатяжитель не включен в общую систему смазки, поэтому его можно повредить при неправильном снятии ремня.
• Ну и, конечно же, замена свечей. Если двигатель 1uz fe требует свечи NGK BKR6EP-11, то VVt I уже нуждается в иридиевых DENSO SK-20R11.

Любые работы по обслуживанию моторов лучше производить в специализированных автосервисах, т. к. владелец авто, не имеющий специальных навыков и умений по ремонту этих сложных агрегатов, может приобрести себе дополнительные как временные, так и финансовые затраты из-за некачественного или попросту неправильного ремонта двигателя.

Тюнинг двигателя Toyota 1UZ-FE

Компрессор

Первым шагом на пути в увеличении мощности 1UZ может стать покупка компрессор кита на базе Eaton M90. Такие варианты имеют в комплекте впускной коллектор, а также нужно купить топливный регулятор. К этому желательно докупить прямоточный выхлоп и коллекторы 4-2-1. На давлении 0.4 бар, мотор 1UZ сможет развить до 330 л.с. Это самый надежный и популярный тюнинг для UZ. Чтобы получить еще больше мощности, нужно купить кованые поршни под степень сжатия 8.5, шатуны, шпильки ARP, интеркулер, форсунки от 2JZ-GTE, Walbro 255 lph, выхлоп 3″, мозг VEMS и надуть 0.7 бар. Этого будет достаточно чтобы получить более 400 л.с.

1UZ турбо

На кованых поршнях вышеописанной конфигурации, вместо компрессора, можно собрать турбо узет, используя турбо кит на базе одной Garrett GT40. Либо купить самому турбину, интеркулер, сварить коллектор. Также вам понадобятся вестгейт, блоу-офф, буст контроллер, маслослив, маслоподача, термоизоляция, пайпы, хомуты, мозги VEMS. В итоге 1UZ покажет более 450 л.с.

1UZ twin turbo

Нечто подобное можно сделать на базе двух турбин Garrett VNT25. Подобные киты продаются и легко устанавливаются на кованую поршневую. Это может обеспечить более 500 л.с.

В любом из перечисленных случаев можно использовать и более мощные нагнетатели, серьезно подходить к доработке двигателя, увеличивать давление наддува и снимать максимально возможную мощность.

5.9k Просмотров

Toyota UZ – группа восьмицилиндровых моторов, имеющих V – образную компоновку блока. Данный мотор имеет 32 клапана (по 4 на цилиндр). Использовался он в основном на дорогих спортивных автомобилях, автомобилях премиум класса и дорогих внедорожниках марки Toyota и Lexus. В 1989 году были выпущены три вариации данного мотора: двигатель 1UZ FE, 2UZ-FE, и 3UZ-FE. Каждый из этих двигателей устанавливался только с автоматической коробкой передач компании Aisin.

На сегодняшний день модельный ряд UZ заменен на UR. Серия UZ выпускается и по сей день, но только для внутреннего рынка для автомобиля Crown Majesta 4WD. В данный автомобиль устанавливается версия двигателя — 3UZ-FE.

Блок цилиндров 2UZ-FE

Двигатель 2UZ-FE имеет чугунный блок цилиндров с V-образным расположением под углом крена 90 °. Порядок работы этого двигателя 1-8-4-3-6-5-7-2. Коленчатый вал поддерживается 5 подшипниками. Эти подшипники изготовлены из алюминиевого сплава. Двигатель оснащен полностью сбалансированным стальным коленчатым валом с пятью шейками и восемью противовесами.

В двигателе 2UZ-FE использовались кованые и спеченные шатуны. Поршни изготовлены из жаропрочного алюминиевого сплава. Поршневые пальцы являются полностью плавающими. После 2007 года форма поршня была изменена, и были введены масляные форсунки для охлаждения поршней. Для сохранения массы используются пластмассовые зажимные болты для крышек подшипников коленчатого вала и крышек шатунов. Двигатель Toyota 2UZ – FE имеет два компрессорных и одинарных масляных контрольных кольца.

Благодаря диаметру цилиндра 94,0 и ходу поршня 84,0 мм двигатель 2UZ-FE имеет рабочий объем в 4663 куб.см. Коэффициент сжатия составляет 9,6: 1 для двигателей до 2007 года и 10,0: 1 для двигателей после 2007 года.

Блок цилиндров
Сплав	Чугун
Коэффициент сжатия	1998-2007: 9,6: 1 2007-2011: 10,0: 1
Диаметр цилиндра	94,0
Ход поршня	84,0
Поршневые кольца: компрессия/масло	2/1
Коренные подшипники	5
Внутренний диаметр цилиндра	94,002-94,010
Диаметр юбки поршня	93,902-93,912
Высота сжатия поршня:	—
Наружный диаметр поршневого пальца:	21,997–22,009
Внутренний диаметр втулки шатуна:	22,005-22,014
Шатун большого конца диаметром:	50.000-55.006
Межосевое расстояние между шатунами:	—
Диаметр цапфы коленчатого вала:	66,988-67,000
Диаметр шатуна:	51,982-52,000
Межосевое расстояние коленчатого вала:	42

Процедура затяжки болтов крышки коренных подшипников и характеристики крутящего момента:

• Шаг 1: 27 Нм; 2,7 кг · м
• Шаг 2. Поверните болты на 90 °.

После закрепления болтов крышек подшипников убедитесь, что коленчатый вал плавно вращается рукой.

Болты шатунов

• Шаг 1: 24,5 Нм; 2,5 кг · м
• Шаг 2. Поверните болты на 90 °.

Cylinder head

The cylinder heads are made of aluminum alloy, with a cross-flow type intake and exhaust layout and with pentroof type combustion chambers. The 2UZ-FE engine has dual overhead camshafts design (DOHC) with four valves per cylinder (32 valves in total). The intake camshafts are driven by the timing belt, and a gear on the intake camshaft engages with a gear on the exhaust camshaft to drive it. In 2007, the engine began to use the VVTi (Variable Valve Timing-intelligent) system.

The intake valve head diameter is 34.5 mm (1.3583 in) and the exhaust valve diameter is 29.0 mm (1.1417 in). To actuate the valves, this engine used inner-shim type, steel valve lifters that are crowned on the side-sliding portion to reduce friction. For the engine version after 2007, lead-free valve seats are used.

The 2UZ-FE motor was not equipped with hydraulic valve lifters, therefore special shims are used to adjust the valve clearance.

The early version of the 2UZ-FE engine had a cast aluminum intake manifold, a plastic intake manifold was used for the 2UZ-FE engine after 2007.

Cylinder head
Block head alloy	Aluminium
Valve Arrangement:	DOHC, belt drive
Cylinder head height:	–
Valves:	32 (4 valves per cylinder)
Intake valve timing:	Non VVTi: 219°
Exhaust valve timing:	Non VVTi: 229°
Valve head diameter:	INTAKE	34.5 mm (1.3583 in)
EXHAUST	29.0 mm (1.1417 in)
Valve length:	INTAKE	95.05 mm (3.7421 in)
EXHAUST	95.10 mm (3.7441 in)
Valve stem diameter:	INTAKE	5.470-5.485 mm (0.2154-0.2159 in)
EXHAUST	5.465-5.480 mm (0.2152-0.2157 in)
Valve spring free length:	INTAKE	54.1 mm (2.1299 in)
EXHAUST	54.1 mm (2.1299 in)
Valve camshaft lobe height:	INTAKE	41.940-42.040 mm (1.6512-1.6551 in)
EXHAUST	41.960-42.060 mm (1.652-1.6559 in)
Camshaft journal diameter:	26.954-26.970 mm (1.0612-1.0618 in)

Особенности эксплуатации и обслуживания

При правильном техническом обслуживании (ТО) двигатели 1UZ-FE не доставляют владельцам особых хлопот. Качественное моторное масло раз в 10 тыс. км пробега и замена ременного комплекта ГРМ и свечей зажигания профессиональными сервисменами через 100 тыс. км – вот основные операции, определяемые регламентом ТО и отодвигающие ремонт двигателя на далекую перспективу. При проведении работ желательно использовать оригинальные материалы, рекомендованные производителем. Например, для 4-литровых моторов оригинальной является иридиевая свеча DENSO SK-20R11.

Безусловной долговечностью обладают силовые части ДВС 1UZ. Но в двигателе присутствует множество навесных элементов и сопряженных узлов, которые в процессе эксплуатации могут терять работоспособность раньше установленного для изделия в целом ресурса

Таким узлам и механизмам надо уделять большее внимание. В первых модификациях ДВС наиболее «капризным» механизмом является бесконтактная система зажигания

Непрофессиональное вмешательство в ее функционирование недопустимо: все работы должны проводить специалисты техцентров, имеющие необходимое оборудование и навыки.

Расположение помпы 1uz-fe

Второй проблемный узел — водяная помпа, установленная глубоко в развале БЦ. Изгибающий момент от ремня постоянно воздействует на устройство, со временем лишая его герметичности. Причем снаружи обнаружить начало протекания непросто из-за глубины расположения насоса. Заставлять владельца проверять состояние этого узла должно любое снижение уровня жидкости в бачке. Пренебрежение проверкой может привести к обрыву ремня ГРМ из-за попадания на него капель антифриза и кристаллизации их под воздействием высоких температур.

Механический нагнетатель

Для повышения мощности компания Toyota Racing Development (TRD) оснащает моторы 2UZ механическими нагнетателями (компрессорами). Компрессорный кит позволяет стандартным моторам развить и вправду выдающиеся показатели.

При разработке мотора непосредственно для премиальных внедорожников инженеры компании тойота старались добиться в 2узет одновременно высокой мощности и умеренного расхода. Также одной из основных целей было снижение уровня шума. Для достижения всех этих целей в моторе были применены следующие разработки:

• (ETCS – Electronic Throttle Control System) – электронная дроссельная заслонка позволила существенно повысить контроль над автомобилем на бездорожье, а также в целом его комфорт;
• (SCS – Starter Control System) – данная система крутит стартером мотор до того момента, пока в цилиндрах не образуется правильная топливная смесь. Такая система позволит продлить срок службы самого ДВС и стартера;
• (TDI — Toyota Direct Ignition) – технология была внедрена для повышения экологичности, экономичности и конечно же для повышения мощности. Система корректирует углы зажигания так, чтоб они были с небольшим опрежением. Это способствует лучшему сгоранию топлива.

Описание двигателя 2UZ-FE

С началом последнего десятилетия прошлого столетия концерн Тойота получил большой опыт по конструированию моторов из серии «большая восьмёрка». Двигатели этого типа предназначены для оснащения крупных внедорожников и спортивных автомобилей, хотя без внимания не оставались и седаны премиум-класса.

Широкое распространение моторной гаммы этого направления дало возможность в короткие сроки получить массу статистических данных. Японская компания без труда разработала и внедрила в производство самую большую версию — 2UZ-FE. Изначально был разработан для джипов Лексус и автомобилей Хай-Энд сегмента.

Отличался от собратьев 2UZ-FE не только более прочным БЦ, но и лучшим показателем диаметра цилиндров. 94 мм — большой размер, дающий мотору хорошее питание. На этом же ДВС был применён производительный коленвал с ходом поршня 84 мм. Тем самым, получился славный низовой агрегат с объёмом 4,7 литра.

https://youtube.com/watch?v=lzBCTyi3YoI

https://youtube.com/watch?v=lzBCTyi3YoI

ГБЦ новой силовой установки алюминиевая, облегчённая. Внутри располагаются 2 распредвала, на каждый цилиндр приходится по 4 клапана. Первые версии этого ДВС не оснащались VVTi — системой изменения фаз ГРС. Поэтому сначала выдавали всего 230 л. с. Однако после внедрения новой СИФ (в 2005 году), 2UZ-FE стал выдавать на 40 л. с. больше.

Другие особенности 2UZ-FE:

• пик крутящего момента на этом ДВС достигается быстро — уже с 60-70 км/ч;
• показатели компрессии снижены, достигают всего 9,6 бар;
• мотор стал гораздо тяжелее, но ради прочности чугуна это того стоило;
• повысилась выносливость агрегата в условиях бездорожья.

Одной из главных особенностей 2UZ-FE считается механический нагнетатель (компрессор) TRD. Его устанавливает сама компания Тойота в целях тюнинга — повышения базовых характеристик мотора. Потенциал двигателя был заложен ещё инженерами на стадии разработки. Они хорошо постарались, обеспечив зараз невысокий расход и мощную тягу. Вдобавок главной задачей было снизить шум.

Компрессор или механический нагнетатель типа TRD устанавливает сама компания Toyota в целях повышения мощности (форсировки) и других базовых характеристик стандартного двигателя 2UZ-FE

Кроме дополнения мотора механическим компрессором, Тойота предлагает следующие разработки, которые частью были использованы в базе:

1. ЭДЗ или заслонка дросселя электронная. Позволяет существенно повысить контроль над мотором на бездорожье, и в целом повысить комфорт управления;
2. SCS или универсальный стартер. Крутит двигатель до тех пор, пока не образуется нормальная, правильная ТВС. Благодаря этой системе продлевается срок службы мотора и стартера;
3. TDI или технология повышения стандартных показателей. Система позволяет улучшить расход топлива, снизить количество вредных выхлопных газов и повысить мощность. Происходит это за счёт автоматической корректировки углов зажигания — они выставляются с небольшим опережением, когда это нужно.

Примечательно, что машины, оснащённые 2UZ-FE, неоднократно занимали лидирующие позиции в различных мировых рейтингах. Дело именно в моторе, так как автомобили в основном превалировали над конкурентами в плане мощности, расхода горючего и низкого уровня шума.

Двигатель 1UZ-FE | Характеристики, расход топлива, тюнинг

Характеристики двигателя Тойота 1UZ

Производство	Tahara plant
Марка двигателя	1UZ
Годы выпуска	1989-2002
Материал блока цилиндров	алюминий
Система питания	инжектор
Тип	V-образный
Количество цилиндров	8
Клапанов на цилиндр	4
Ход поршня, мм	82.5
Диаметр цилиндра, мм	87.5
Степень сжатия	10 10.4 10.5 (VVTi)
Объем двигателя, куб.см	3969
Мощность двигателя, л.с./об.мин	256/5400 261/5400 290/5900 (VVTi) 300/6000 (VVTi)
Крутящий момент, Нм/об.мин	353/4400 365/4400 407/4100 (VVTi) 420/4000 (VVTi)
Топливо	95
Экологические нормы	—
Вес двигателя, кг	~165
Расход топлива, л/100 км (для Lexus LS 400) — город — трасса — смешан.	17.4 9.2 12.2
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 5W-40 10W-30 10W-40 10W-50 15W-50
Сколько масла в двигателе, л	5.0
Замена масла проводится, км	7000-10000
Рабочая температура двигателя, град.	—
Ресурс двигателя, тыс. км — по данным завода — на практике	— 400+
Тюнинг, л.с. — потенциал — без потери ресурса	1000+ —
Двигатель устанавливался	Toyota Crown Lexus GS 400 Lexus LS 400 Lexus SC 400 Toyota Aristo Toyota Celsior Toyota Crown Toyota Soarer

Надежность, проблемы и ремонт двигателя Toyota 1UZ 4.0 л.

Родоначальник семейства Toyota UZ (в которое позже вошли 2UZ и 3UZ), двигатель 1UZ, появился в 1989 году и предназначался для топовых моделей Тойоты и Лексуса. Этот 4-х литровый движок предназначался для замены старого мотора 5V и успешно справился со своей задачей, попутно завоевав репутацию одного из самых ресурсных и надежных двигателей Тойоты. Блок цилиндров 1UZ-FE алюминиевый, с углом развала 90°, с запрессованными тонкими чугунными гильзами. Сверху две алюминиевые ГБЦ, по два распредвала на каждую и по 4 клапана на цилиндр. Гидрокомпенсаторы отсутствуют, поэтому 1UZ требует периодической регулировки клапанов. С 1995 года двигатель немного обновился, были применены легкие шатуны (были 628 гр, теперь 581 грамм) и поршни под степень сжатия 10,4, а мощность возросла до 260 л.с. С 1997 года 1UZ-FE получил систему VVTi на впускном валу, изменились впускные каналы, увеличились диаметры впускных и выпускных клапанов, изменена прокладка ГБЦ, применен длинный двухступенчатый впускной коллектор ACIS, доработана система зажигания. Также на 1UZ-FE VVTi использованы новые поршни под увеличенную до 10.5 степень сжатия, а также электронная дроссельная заслонка. В приводе ГРМ был использован ремень, его срок службы 100 тыс. км. На версиях без системы изменения фаз газораспределения VVTi, при обрыве ремня ГРМ, клапаны не гнутся. Версии с VVTi этим похвастаться не могут.

Выпуск этого силового агрегата продолжался до 2002 года, когда он был вытеснен 4.3 литровым 3UZ-FE.

Проблемы и недостатки двигателей Toyota 1UZ 4.0 л.

Двигатель 1 узет тот случай, когда недостатки приходится выискивать с лупой. Каких-либо конструктивных просчетов, недостатков и болезней 1UZ-FE не имеет. Все неисправности встречающиеся на этих силовых установках связаны чаще всего с возрастом, манерой эксплуатации или нерегулярным техническим обслуживанием. От некачественного бензина могут быстро умереть свечи, а их замена сопряжена с некоторыми сложностями. Сам по себе 1UZ-FE крайне надежен и в народе нередко именуется миллионником. Этот двигатель способен пройти 500 тыс. км и больше.

Тюнинг двигателя Toyota 1UZ-FE

Компрессор

Первым шагом на пути в увеличении мощности 1UZ может стать покупка компрессор кита на базе Eaton M90. Такие варианты имеют в комплекте впускной коллектор, а также нужно купить топливный регулятор. К этому желательно докупить прямоточный выхлоп и коллекторы 4-2-1. На давлении 0.4 бар, мотор 1UZ сможет развить до 330 л.с. Это самый надежный и популярный тюнинг для UZ. Чтобы получить еще больше мощности, нужно купить кованые поршни под степень сжатия 8.5, шатуны, шпильки ARP, интеркулер, форсунки от 2JZ-GTE, Walbro 255 lph, выхлоп 3″, мозг VEMS и надуть 0.7 бар. Этого будет достаточно чтобы получить более 400 л.с.

1UZ турбо

На кованых поршнях вышеописанной конфигурации, вместо компрессора, можно собрать турбо узет, используя турбо кит на базе одной Garrett GT40. Либо купить самому турбину, интеркулер, сварить коллектор. Также вам понадобятся вестгейт, блоу-офф, буст контроллер, маслослив, маслоподача, термоизоляция, пайпы, хомуты, мозги VEMS. В итоге 1UZ покажет более 450 л.с.

1UZ twin turbo

Нечто подобное можно сделать на базе двух турбин Garrett VNT25. Подобные киты продаются и легко устанавливаются на кованую поршневую. Это может обеспечить более 500 л.с.

В любом из перечисленных случаев можно использовать и более мощные нагнетатели, серьезно подходить к доработке двигателя, увеличивать давление наддува и снимать максимально возможную мощность.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

<<�НАЗАД

wikimotors.ru

Двигатель 2az Описание недостатки и тюнинг

В 2002 году на смену двигателям 5S пришел двигатель 1az о котором мы поговорим в другой статье. Двигатель 2az отличается от 1az увеличенным диаметром цилиндров и ходом поршня. Про двигатель 2az и пойдет речь в этой статье.

Двигатель 2az выпускался в США, Китае и Японии и представляет собой рядный 4-х цилиндровый двигатель с алюминиевым блоком цилиндров. Двигатель 2az обладает системой изменения фаз газораспределения VVTI на впускном валу. Для более стабильной и плавной работы мотор оснащен двумя балансирными валами.

Привод ГРМ цепной, гидрокомпенсаторы отсутствуют и требуют регулировки раз в 100 тыс.км. Регулировка зазоров клапанов производится подбором толкателей.

Недостатки

 1) Двигатель 2az отрицательно переносит перегрев поэтому, рекомендуется следить за системой охлаждения.  2) Срыв болтов крепления ГБЦ. Из-за просчета в длине резьбы случался срыв болтов крепления ГБЦ в результате антифриз смешивался с маслом.

Для устранения проблемы необходимо купить болты с резьбой 30 мм которые начали оснащаться двигатели 2az после 2006 года выпуска.  3) Вибрации, данное явление часто сопровождается низкими оборотами холостого хода.

Данная проблема — это болезнь мотора 2az надолго избавиться от этой неприятности по словам владельцев не удастся.

4) Дерганье. Для решения этой проблемы сначала нужно прочистить дроссель так как это место склонно к накоплению нагара. Если это не помогло причину следует искать в лямба-зонде либо VVTI.

Характеристики

 Годы выпуска: c 2002  Материал блока цилиндров: алюминий  Кол-во цилиндров: 4  Ход поршня: 96 мм  Диаметр цилиндра: 88,5 мм  Степень сжатия: 9,6;9,8;11;12,5( в зависимости от модификации)  Объем двигателя куб.см : 2362  Мощность двигателя л.с./об.мин: 149-170/5600-6000  Крутящий момент Нм/об.

мин: 187-224/3800-4400  Рекомендуемое топливо: 95  Экологический стандарт: евро 5  Вес двигателя: 138 кг  Расход топлива, л/100 км  город: 13  трасса: 8,5  смешан: 11  Расход масла гр.

/1000 км: до 1000  Рекомендуемое масло в двигатель: 5W-30, 10W-30  Сколько масла в двигателе : ~ 3,8-4,3 литров (в зависимости от модификации)  Ресурс двигателя: более 300 тыс.км  Стоимость двигателя : от 60 тыс.руб за б/у

На какие автомобили устанавливался: на многие автомобили Toyota и некоторые автомобили Lexus,Scion и др.

Тюнинг

Для увеличения мощности двигателя 2az потребуется кит комплект наподобие T04E. Плюс ко всему необходимо уменьшить степень сжатия это можно сделать двумя путями. Первый использовать толстую прокладку ГБЦ и второй способ приобрести поршни с лужей под меньшую степень сжатия.

Кроме того, потребуется более производительный насос, форсунки, выхлоп, интрекулер, пайпы, масло подача к турбине и хорошая настройка. После всего этого мощность 2az возрастет до 300 л.с. Еще хорошим вариантом увеличения мощности будет свап, для свапа подойдет двигатель 2JZ.

Модификации

 1) 2AZ-FE — Является базовым двигателем со степенью сжатия 8,6 и мощностью 160 л.с. В 2008 году двигатель был немного модернизирован степень сжатия была увеличена до 9,8 мощность мотора возросла на 6 л.с.  2) 2AZ-FSE — От базового мотора отличается прямым впрыском топлива степень сжатия возросла до 11, мощность мотора 163 л.с.

3) 2AZ-FXE — Двигатель работающий по циклу Аткинсона, степень сжатия 12,5 , мощность 130 и 150 л.с, поршни и распредвалы у этого двигателя отличаются.
