Подробная схема двигателя змз 406

Плюсы и минусы установки карбюратора дааз 4178 на газель

Рассуждая, о том какой же карбюратор лучше поставить на газель с 406 двигателем, необходимо рассмотреть еще один из самых компактных и надежных российских карбюраторов. Таковым является отечественный карбюратор 4178. Устройство показано на рис, 2 в низу.

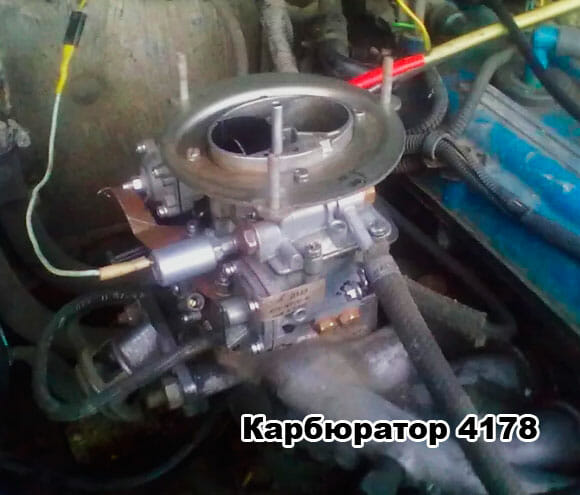

Рис. 2. Карбюратор 4178

Карбюратор 4178 мало чем отличается от представленного ранее карбюратора солекс. Все системы практически идентичные, регулировки похожие. Оба карбюратора производятся одни и тем же предприятием. Здесь же изготавливаются карбюраторы для всего отечественного автопрома: ВАЗ, ГАЗ, ИЖ, Москвич, УАЗ.

Карбюратор ДААЗ 4178-1107010 является более сложным устройством нежели карбюратор солекс. Это двухкамерный механизм эмульсионного типа, дроссельные заслонки которого открываются последовательно.

• отсоса газов;
• патрубки отбора управляющего разрежения в корпусе дроссельных заслонок;
• система рециркуляции отработанных газов.

Благодаря улучшенной конструкции, карбюратор ДААЗ 4178-1107010 быстро завоевал популярность водителей газели. Многие автолюбители переоснащают свои газели данным карбюратором и не жалеют. Основные характеристики и расход топлива у карбюраторов солекс и ДААЗ 4178 одинаковы.

Полезные советы по уходу за карбюратором и инжектором

Для того чтобы система впрыска топлива (неважно, инжекторная или карбюраторная) Вашего автомобиля прослужила долго, следует соблюдать несколько простых правил:

1. регулярно меняйте топливные и воздушные фильтры. Многие автомобилисты делают это вместе с заменой масла — так просто запомнить: меняешь масло и масляный фильтр, значит, меняешь и все остальные фильтра;
2. заправляйтесь только на проверенных АЗС и старайтесь не заливать бензин с низким октановым числом. Все это влияет на работу двигателя и его систем;
3. периодически чистите бензобак. В нём собирается ржавчина, грязь, вода — всё это забивает жиклеры или форсунки;
4. если возникла какая-то неисправность в инжекторе — лучше всего обратиться на СТО или к мастеру. Самостоятельный ремонт, если Вы не владеете специальными знаниями, может нанести серьезный вред.

Почувствовав дыхание зимы, все автомобилисты задумываются о замены сезонной резины. И очень многие из нас при покупке зимних шин встают перед трудным выбором — «шиповки» или «липучки»? Каждый тип шин имеет свои преимущества и недостатки, и отдать предпочтение чему-то одному бывает очень сложно. В этой статье мы попытаемся сделать этот непростой выбор.

Заливка в бак некачественного дизельного топлива может навредить мотору вплоть до полного его выхода из строя. Минимизировать или исключить негативные последствия заправки низкокачественным дизелем помогает специальная автохимия — присадки в дизтопливо, о которых подробно рассказано в данной статье.

Использование правильного типа шин гарантирует автомобилю устойчивость и управляемость в любой дорожной ситуации. Только шины, используемые по сезону, гарантируют оптимальные сцепные характеристики с дорожным покрытием и минимальный тормозной путь.

Жидкая декоративная резина — настоящая находка для всех ценителей автомобильного тюнинга. С ее помощью можно быстро и без особых финансовых затрат изменить экстерьер автомобиля, сделать его оригинальным и запоминающимся. О положительных свойствах, преимуществах жидкой резины, особенностях ее нанесения на детали кузова автомобиля читайте в следующей статье.

Для обработки поверхности металлических и неметаллических изделий часто применяются специальные инструменты — кордщетки (или щетки-крацовки) для ручных дрелей. Все об этих щетках, их типах, конструктивных особенностях и характеристиках, а также их правильном выборе и применении — узнайте из статьи.

Все современные автомобили и иная техника обязательно имеет номерные знаки, которые должны читаться в любое время дня и ночи. Для этой цели используются специальные осветительные приборы — подсветка заднего номерного знака, о конструкции, выборе и замене которой подробно рассказано в данной статье.

Владельцы автомобилей ВАЗ часто расширяют возможности и функционал своих машин с помощью дополнительных аксессуаров, в том числе и подлокотников. О том, что такое подлокотник ВАЗ, каких типов он бывает, как устроен и для чего нужен, а также о выборе и установки данных деталей — рассказано в статье.

Источник

Особенности конструкции 406 двигателя производства ЗМЗ

В качестве прототипа для проекта был взят мотор от спортивного автомобиля «Сааб-900». Первые бензиновые двигатели ЗМЗ-406 появились в начале восьмидесятых годов прошлого столетия.

У ЗМЗ-406 есть некоторые особенности:

1. Блок отлит из чугуна. Он, конечно, тяжелее алюминиевого, но использование этого металла позволяет отказаться от сменных гильз (цилиндров). В связи с этим жесткость конструкции увеличилась.
2. В верхней части установлены два ГРМ ЗМЗ 406 (газораспределительные валы системы впуска-выпуска). Каждый из валов отвечает либо за впуск свежего заряда рабочей смеси, либо – за выпуск отработавших газов.
3. В головке для каждого цилиндра имеются по четыре клапана. То есть на весь четырехцилиндровый установлено шестнадцать клапанов. Такое количество повышает эффективность продувки цилиндра при выпуске отработавших газов и увеличивает коэффициент наполнения цилиндров свежей рабочей смесью.
4. Особое новшество было использовано впервые именно на этом силовом агрегате – гидронатяжитель цепи. Он позволил поддерживать оптимальное натяжение в приводе ГРМ ЗМЗ 406. Это техническое решение потом повторилось в десятках других конструкций. Но ГРМ ЗМЗ 406 был первенцем в отечественном двигателестроении, где это было применено.
5. Для данного двигателя были продуманы опции по уменьшению хода поршня, которая составляет всего 86 мм, в то время как диаметр цилиндра – 92 мм. Такой подход позволил повысить степень сжатия до 9,3. Это весьма высокое значение. Но в теории ДВС утверждается, что с ростом степени сжатия растет и КПД силовой установки. Короткоходовое перемещение поршня способствует лучшему наполнению.
6. Система охлаждения ЗМЗ 406 решена по традиционной схеме. Охлаждающая жидкость перемещается помпой ЗМЗ 406 через блок, головку блока и радиатор.
7. Есть и особенность – использован плоский поликлиновой ремень, исключающий вероятность неожиданного обрыва.
8. Термостат ЗМЗ 406 позволяет организовать циркуляцию по малому кругу в период прогрева мотора, а при достижении температуры прогрева термостат открывается, пуская охлаждающую жидкость по большому кругу.
9. Шкив коленвала ЗМЗ 406 передает крутящий момент на вал помпы ЗМЗ 406, которая подает охлаждающую жидкость и в печку автомобиля, поддерживая в холодное время года оптимальный микроклимат в кабине.
10. Датчик температуры охлаждающей жидкости помогает водителю вести постоянный контроль за температурой.
11. Двигатель 406 не лишен и системы смазки. Шестеренчатым насосом моторное масло перемещается из поддона картера, под давлением подается на очистку, где в масляном фильтре ЗМЗ 406 удаляются примеси размером более 40 мкм. Очищенное масло принудительно подается в каналы коленчатого вала ЗМЗ 406, движутся внутри коренных и шатунных шеек, обеспечивая стабильную смазку в этих узлах, испытывающих громадные знакопеременные нагрузки. Часть масла под давлением движется и дальше, смазывая поршневой палец. Потом же масло попадает и на поверхность поршня. Поршень взаимодействует с зеркалом цилиндра двигателя ЗМЗ 406 посредством масляной пленки, образующейся в зоне контакта.

Это интересно: Вода вместо бензина

Порядок подключения патрубков к карбюратору К151Д

Карбюраторный узел (КУ) в модификации К151Д по внешнему виду, конструкции и многим компонентам идентичен модели К151С, которая устанавливалась на моторы ЗМЗ-402. Само по себе устройство не отличается большой сложностью, тем более, его просто устанавливать, но у некоторых водителей (автовладельцев) возникают трудности с подключением шлангов, так как здесь их достаточно много.

Остановимся на этом вопросе подробнее, рассмотрим с помощью схем (фото), куда подключаются патрубки, и для чего каждый из штуцеров нужен:

• на первой картинке: №1 – для основного шланга подачи топлива, №2 – для «обратки», №3 – для патрубка вентиляции картера, №4 – для подсоединения электромагнитного клапана (ЭМК) экономайзера холостого хода;
• на второй картинке: №5 – для подсоединения к ЭМК экономайзера (второй отвод), №6 – для соединения с клапаном рециркуляции ОГ (отработавших газов).

Первые два штуцера – самые важные, предназначены для подключения шлангов подачи и отвода лишнего топлива, между собой их перепутывать нельзя, так как «обратка» оснащается клапаном, и топливо по ней поступать в КУ из бензобака не будет, мотор не заведется. Под номером три подсоединяется патрубок принудительного отвода картерных газов из двигателя, которые подпадают под действием разрежения во впускной коллектор. Так как этот отвод размещается в нижней части корпуса, в сам карбюраторный узел картерные газы не поступают.

Под номерами 4 и 5 (они на разных картинках) – отводы со шлангами, с помощью которых подключается ЭМК для управления экономайзером ХХ (холостого хода), этот клапан нередко ломается (правда, может выйти из строя и предохранитель). К тому же считается, что он не играет большой роли, практически не влияет на экономию горючего, и его часто отключают, зацикливая трубкой отводы между собой. Оставлять без подключения штуцеры свободно или глушить их нельзя – двигатель будет глохнуть, работать со значительными перебоями, потеряет мощность.

Номер 6 – самый «необязательный» из всех отводов, так как клапан рециркуляции влияет только на экологичность выхлопа отработанных газов, к тому же это устройство не всегда устанавливается на автомобиле. При желании штуцер №6 можно заглушить, но вовсе не обязательно, если его оставить открытым, ничего не изменится, на работу ДВС никак не повлияет.

Плюсы и минусы установки карбюратора дааз 4178 на газель

Рассуждая, о том какой же карбюратор лучше поставить на газель с 406 двигателем, необходимо рассмотреть еще один из самых компактных и надежных российских карбюраторов. Таковым является отечественный карбюратор 4178. Устройство показано на рис, 2 в низу.

Рис. 2. Карбюратор 4178

Карбюратор 4178 мало чем отличается от представленного ранее карбюратора солекс. Все системы практически идентичные, регулировки похожие. Оба карбюратора производятся одни и тем же предприятием. Здесь же изготавливаются карбюраторы для всего отечественного автопрома: ВАЗ, ГАЗ, ИЖ, Москвич, УАЗ.

Карбюратор ДААЗ 4178-1107010 является более сложным устройством нежели карбюратор солекс. Это двухкамерный механизм эмульсионного типа, дроссельные заслонки которого открываются последовательно.

• отсоса газов;
• патрубки отбора управляющего разрежения в корпусе дроссельных заслонок;
• система рециркуляции отработанных газов.

ВАЖНО! Сбалансированное, качественное перемешивание компонентов воздушно-топливной смеси достигается идеальной конструкцией диффузного канала с расположенным в нем завихрителем воздуха. Инновационная разработка димитровградских ученых – насос-ускоритель ЭПХХ позволила осуществлять максимально плавный переход во время резкого открывания дроссельных заслонок

Благодаря улучшенной конструкции, карбюратор ДААЗ 4178-1107010 быстро завоевал популярность водителей газели. Многие автолюбители переоснащают свои газели данным карбюратором и не жалеют. Основные характеристики и расход топлива у карбюраторов солекс и ДААЗ 4178 одинаковы.

Основные неисправности

Двигатель «ЗМЗ-406 Турбо» чаще всего подвержен следующим неисправностям:

• Гидравлические натяжные механизмы цепи ГРМ поддаются заклиниванию. В связи с этим возникает посторонний шум, отсутствие колебаний, дальнейшая деформация башмака, вплоть до разрушения всей цепи. В этом плане преимущество рассматриваемого двигателя заключается в том, что на нем не гнутся клапана.
• Перегрев силовой установки. Подобная проблема – также не редкость. Как правило, такая поломка происходит вследствие забитого радиатора либо выхода из строя термостата. Изначально рекомендуется проверить уровень охлаждающей жидкости и наличие воздушных пробок в системе.
• Увеличенный расход масла. Чаще всего, мотор «ЗМЗ-406 Турбо КИТ» испытывает данную проблему по причине износа сальников и маслосъемников на клапанах. Также неисправность иногда возникает из-за того, что между пластиной и крышкой клапанов образуется щель, через которую и происходит утечка масла. Для устранения проблемы достаточно снять крышку и обработать поверхность герметиком.

Конструкция двигателей ЗМЗ-405

Любой двигатель из семейства 3М3-4О5 представляет собой четырёхтактный бензиновый инжекторный силовой агрегат с рядным расположением цилиндров и поршней. Процесс подачи топливно-воздушной смеси во впускные каналы цилиндров и её зажигание контролируется специальной электронной системой – блоком управления «Микас». Двигатель оборудован системой внешнего образования топливно-воздушной смеси.

Возвратно-поступательные движения поршней преобразуются в движения вращательное при посредстве одного общего на все поршни коленчатого вала. Два распределительных вала имеют верхнее расположение. Система охлаждения мотора – жидкостная, замкнутого типа, с принудительной циркуляцией охлаждающей жидкости.

Система смазки в 405-х двигателях – комбинированная, с автоматической регулировкой температуры машинного масла. Смазывающий материал подаётся к движуще-трущимся деталям мотора под давлением и путём разбрызгивания. Шестерёнчатого типа маслонасос смонтирован внутри масляного картера, прикреплён с прокладкой 2-мя болтами к блоку цилиндров и держателем – к крышке З-го коренного подшипника.

Привод распределительных валов – цепной, двухступенчатый. Первая ступень идёт от коленчатого на промежуточный вал, ступень вторая – от промежуточного вала на распределительные валы. Нижняя цепь ГРМ 3М3-4О5 в автомобилях «ГАЗель» и «Соболь» имеет 7О звеньев, а верхняя цепь – 9О звеньев. Звёздочки цепных передач выполнены из особо прочного чугуна (за исключением стальной ведущей звёздочки второй ступени, которая располагается на промежуточном вале).

На коленчатом вале находится ведущая звёздочка с 2З зубьями, на промежуточном вале – стоит ведомая звёздочка первой ступени с З8 зубьями и ведущая звёздочка второй ступени с 19-ю зубьями, а на распределительных валах размещены звёздочки с 2З зубьями. На торцевых сторонах звёздочки коленчатого вала, ведомой звёздочки промежуточного вала и звёздочек распределительных валов расположены метки установочные. Они служат для чёткой и верной установки фаз газового распределения в циклах работы двигателя.

Промежуточный вал 3М3-4О5 – стальной, двух-опорный, вращающийся во втулках, которые запрессованы в отверстия приливов блока цилиндров, с правой стороны. От перемещений относительно оси промежуточный вал сдерживается упорным фланцем, расположенным между торцом передней шейки вала и ступицей ведомой звёздочки и закреплённым 2-мя болтами на переднем торце блока цилиндров.

Натяжение цепей обеспечивается двумя гидронатяжителями, воздействующими на правые ветви в обеих цепях. При этом, для верхней цепи гидронатяжитель смонтирован в гнезде головки блока цилиндров, а для цепи нижней – в гнезде передней крышки. Гидронатяжители делаются из стали, выполняются в виде плунжерной пары, которая состоит из плунжера и корпуса.

Гидротолкатели в двигателях 3М3-4О5 монтируются на силовой агрегат в «заряженном» положении (когда плунжер сдерживается в корпусе кольцом стопорным). В рабочем положении гидротолкатель функционирует таким образом. Под воздействием пружины и растущего давления масла, которое поступает из масломагистрали, плунжер начинает надавливать на рычаг натяжного устройства. Данный рычаг, поворачиваясь на своей оси, надавливает звёздочкой натяжного устройства на цепь и натягивает её, стабильно удерживая цепь в натянутом состоянии.

Для устранения биений рабочие ветви обеих цепей проходят сквозь пластиковые успокоители. Каждый из этих успокоителей закреплён посредством двух болтов к переднему торцу головки блока цилиндров.

Отличительные особенности силовых установок

Учитывая, что одна силовая установка пришла на смену другой с целью модернизации, можно сделать вывод: основное отличие 405 двигателя от 406 в том, что он более современный и качественный. Однозначного ответа на вопрос: «Какой мотор лучше 405 или 406?» нет, каждый из них имеет свои особенности. В чем разница между сериями, видно из следующего сравнения:

Первое, на что можно обратить внимание, ЗМЗ 405 отличается от 406 системой питания. Так, 406 использует в своей конструкции карбюратор, в 405 система лучше — инжектор.
Моторы отличаются объёмом: 406 силовая установка имеет 2,28 литров, тогда как 405-я немного больше — 2,46 литра.
Обороты обоих агрегатов одинаковы — 5200 мин -1

Тем не менее, мощность 405 установки больше — 150 л.с. против 145 л.с. у 406 мотора;
Благодаря наличию инжектора, двигатели семейства 405 легче заводятся и имеют меньший расход топлива. Именно экономичность и простота завода сделали эту силовую установку популярной среди пользователей автомобилей ГАЗ.
Не смотря на больший расход топлива, карбюратор 406 модели обладал высокой надёжностью и ремонтопригодностью.
Различаются и диаметры цилиндров: 92мм. у 406-го и 95,5 мм. у 405-го.

Кроме всего вышеперечисленного, силовые установки имеют ряд отличий в конструкции блока. В 405 модели имеются характерные поперечные прорези, шириной 2 мм. между цилиндрами в системе охлаждения. Сделано это с целью улучшения теплового отвода от стенок цилиндров. На практике, такая конструктивная особенность ведёт к снижению жёсткости верхней плиты блока.

На вопрос: «Какой двигатель надёжной?» нельзя чётко выделить лидера. Обе модели заслуживают похвал, за простоту и надёжность конструкции. К сожалению, в наши дни, 406 серия моторов уже не устанавливается на автомобили ГАЗ и УАЗ, производитель автомобилей отдал предпочтение более современному агрегату.

Семейства двигателей 406 и 405 – настоящая гордость компании ЗМЗ (Заволжский моторный завод) – основного поставщика мотора для моделей Горьковского автозавода. Оба двигателя имеют множество сходств и различий, которые нужно знать каждому автолюбителю, несмотря на то, что один двигатель пришел на смену другому

Причем сильные различия между двумя моторами как раз касаются технической составляющей, что особенно важно

ЗМЗ-406

Кто может поспорить с тем, что большое количество перевозок осуществляется на автомобилях ГАЗа? На «Газелях» чаще всего установлен двигатель 406. Карбюраторный силовой агрегат выпускается в двух модификациях. Инжекторный – только в одной. Какие плюсы есть у данного двигателя? Он достаточно мало расходует горючего при своей высокой мощности. А также агрегат прослужит достаточно длительное время, но только лишь в том случае, если за ним будет выполнен надлежащий уход. Среди минусов особо остро чувствуется то, что двигатель восприимчив к качеству моторного масла. Если уж работает на каком-то определенном типе, то лучше особо не экспериментировать. Существует проблема заторможенной работы вентилятора, что ведет к перегреву. Система, которая должна регулировать температуру, немного нестабильна. А так как перегрев может привести к взрыву, следует внимательно следить за этим. Выпускаться эта модель двигателя стала с 1996 г. и по сей день известна как долговечный и надежный агрегат.

Газель

Модель змз 40524.10 — это известный всем карбюратор газель. Марка автомобилей — “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.

Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.

Карбюратор змз 406 серии

Что делать при потере мощности газели?

С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования — 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания газели

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.

Как работает режим диагностики?

Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.

Карбюратор змз 406 серии

Почему двигатель 406 иногда не заводится во время заморозка?

Самые распространённые причины, по которым не заводится двигатель 406:

• Некачественное масло;
• Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
• Неисправный стартер;
• Разрегулированная система зажигания;
• Некачественный бензин;
• Нарушение подачи бензина.

Как произвести регулировку карбюратора?

• Отсоедините шнур привода воздушной заслонки;
• Снимите воздушный фильтр и крышку карбюратора;
• Проверьте уровень поплавковой камеры, он должен быть ниже 3-х сантиметров от краёв;
• Снимите пробку с поплавочной тяги;
• Убедитесь в герметичности клапана уплотняющего кольца;
• Установите верхнюю часть карбюратора;
• Установите трос воздушной заслонки и воздушный фильтр;
• До самого конца вкрутите винтик по настройке хода вхолостую, выкрутив его на пять оборотов. Такие же действия проведите с винтом качества, но уже выкручивайте его на три оборота;
• Запустите силовой агрегат;
• Позвольте ему нагреться до 90⁰;
• Вращением винта эксплуатационного регулирования выберите частоту вращения коленчатого вала, около 700-от оборотов в минуту;
• Нажмите педальку акселератора и быстро отпустите. В случае заглушения мотора повысьте частоту;
• Заедьте в автосалон и отрегулируйте СО и СН мотора.

Карбюратор К-151Д

Когда среди владельцев газели заходит речь о том, какой карбюратор лучше поставить 406 двигатель, многие приходят в одному из вариантов, а именно к установке давно испытанного карбюратора К-151Д. Этот карбюратор очень популярен и часто встречается в автомобилях УАЗ, ИЖ, Волга, Соболь. Для 406 двигателя газели разработана модификация К-151Д.

Рис. 3. Карбюратор К-151: 1 -винт-пробка оси поплавка; 2 -рычаг на оси воздушной заслонки; 3 — резьбовая пробка топливного жиклера переходной системы вторичной камеры; 4 — штуцер отбора разрежения в вакуумный регулятор распределителя зажигания; 5 — штуцер отбора разрежения к клапану системы ЭПХХ; 6 — штуцер системы вентиляции картера; 7 — корпус топливного фильтра с подводящим и перепускным штуцерами; 8 — винт крепления корпуса фильтра; 9 -штуцер вакуумного управления клапаном рециркуляции отработавших газов: 10 -резьбовая пробка эмульсионного жиклера системы холостого хода; 11 -шпилька крепления корпуса воздушного фильтра: 12 — резьбовая пробка слива топлива из поплавковой камеры; 13 -штуцер подвода разрежения к клапану ЭПХХ; 14 — винт регулировки состава смеси на холостом ходу (винт «качества»); 15 и 22 — микропереключатель системы ЭПХХ; 17 — винт регулировки частоты вращения коленчатого вала на холостом ходу (винт «количества»): 18 — винт двухлучевого рычага пускового устройства; 19 — рычаг пускового устройства; 20 -рычаг на оси воздушной заслонки; 21 -тяга привода воздушной заслонки; 23 -стяжная пружина свободного хода рычага управления дроссельными заслонками; 24 — накладной рычаг кулачка управления пусковым устройством; 25 — регулировочный винт положения тяги привода воздушной заслонки; 26 -открывающий усик рычага дроссельной заслонки второй камеры; 27 -закрывающий усик рычага дроссельной заслонки второй камеры; 28 — кулачок пускового устройства; 29 — винт-упор рычага заслонки второй камеры; 30 -топливоотводящий штуцер: 31 — винт крепления кулачка ускорительного насоса (вариант исполнения):

Когда АвтоГАЗ перевел выпуск газелей на установку 406 моторов, одновременно с этим была проведена модернизация карбюратора К-151Д. С тех пор механизм успешно используется в газелях. Конструктивно агрегат похож на карбюратор Солекс. Отличается наличием подсоса в виде проволоки, синхронизирующей  одновременное движение полумесяца устройства запуска и регулировочной пятки дроссельной заслонки.
