Карбюратор дааз 2107: разборка, промывка, регулировка

Схема и принцип работы

Виды и модификации карбюраторов для данного автомобиля могут быть самыми различными, но принцип работы остается прежним.

При холодном пуске движка, водитель закрывает воздушную заслонку, чтобы ограничить приток воздуха и увеличить количество бензина. Это позволяет облегчить запуск и вывести обороты, необходимые для стабильной работы.

Карбюратор 21073 дааз устройство и принцип работы: схема устройства и работы карбюратора I — первая камера; II — вторая камера; 1 — рычаг привода ускорительного насоса; 2 — регулировочный винт пускового устройства: 3 — диафрагма пускового устройства; 4 — воздушный канал пускового устройства; 5 — электромагнитный запорный клапан; 6 — топливный жиклер холостого хода; 7 — главный воздушный жиклер первой камеры; 8 — воздушный жиклер холостого хода; 9 — воздушная заслонка; 10 — распылитель главной дозирующей системы первой камеры; 11 — распылитель ускорительного насоса; 12 — распылитель главной дозирующей системы второй камеры: 13 — распылитель эконостата: 14 — главный воздушный жиклер второй камеры; 15 — воздушный жиклер переходной системы второй камеры; 16 — канал балансировки поплавковой камеры; 17 -поплавковая камера; 18 — игольчатый клапан; 19 — калиброванное отверстие перепуска топлива в бак; 20 — топливный фильтр карбюратора; 21 — штуцер подачи топлива; 22 — диафрагма экономайзера мощностных режимов; 23 -топливный жиклер экономайзера мощностных режимов; 24 — шариковый клапан экономайзера мощностных режимов; 25 — поплавок; 26 — топливный жиклер эконостата с трубкой; 27 — топливный жиклер переходной системы второй камеры с трубкой; 28 — эмульсионная трубка второй камеры: 29 — главный топливный жиклер второй камеры; 30 -выходное отверстие переходной системы второй камеры; 31, 33 — дроссельные заслонки: 32 — щель переходной системы первой камеры; 34 — выходное отверстие системы холостого хода; 35 — блок подогрева карбюратора; 30 -регулировочный винт состава <�качества>смеси холостого хода; 37 — штуцер вентиляции картера двигателя; 38 -штуцер для подачи разрежения к вакуумному регулятору зажигания; 39 — штуцеры отбора разрежения для системы рециркуляции; 40 — главный топливный жиклер первой камеры; 41 — эмульсионная трубка первой камеры; 42 -шариковый клапан ускорительного насоса; 43 — диафрагма ускорительного насоса.

В процессе прогрева, подсос воздуха увеличивают, чтобы уменьшить обороты и исключить перебои. Таким образом, воздушная заслонка полностью открывается, а количество бензина снижается. Другие способы прогрева – не предусмотрены конструкцией.

Бензин через топливный фильтр подается в поплавковую камеру, а затем в главную дозирующую систему смесительной камеры. Схема закачки воздуха и смешение его с бензином в диффузоре происходит за счет разряжения, возникающего при работе клапанного механизма и поршней, сжимающих и выталкивающих рабочую смесь.

Система второй камеры предназначена для увеличения притока воздуха к распылителю во время работы двигателя под большой нагрузкой, когда обороты большие.

Чтобы двигатель стабильно работал на холостых оборотах, а малые не давали ему заглохнуть и исключили перебои, предусмотрена система холостого хода. А для поддержания уровня топлива, используемого в карбюраторе солекс 21073, есть целая схема работы поплавковой системы. Рассмотрим работу каждой системы по отдельности.

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора , которые входят в каждый ремкомплект:

• топливные;
• воздушные.

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора . Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

• малый уровень компрессии в одном из цилиндров;
• сбилась регулировка системы зажигания;
• неисправна одна или несколько свечей зажигания ;
• требуется замена высоковольтных проводов .

Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.

ПС 2 камеры карбюратора

Её назначение – гарантировать ровное задействование 2 камеры. Функционирует также, как и ПС 1 камеры, но в отличие от неё не соединяется с системой ХХ, имеет свои отдельные жиклёры (топливный и воздушный).

Выпуск ПС находится в стенке 2-й смесительной камеры, над дросселем. Горючее забирается прямиком из поплавковой камеры через трубку, проведённую до дна камеры. Главный топливный жиклёр при этом в работе не участвует. На конце этой самой трубки и находится ТЖПС. Что касается воздушного жиклёра, то он ввинчен в зоне крышки.

Переходная система

В ПС образуются полезные процессы, помогающие обогатить ТВС. Обеднение смеси возможно по причине позднего задействования основного дозатора системы 2 камеры.

Если бы ПС в карбюраторных устройствах не было, при задействовании 2 камеры возникал бы рывок, ведь главный дозатор вступает в работу резко, впрыскивая огромное количество бензина. Роль переходной системы — следить за количеством горючего, чтобы оно поступало плавно, и компенсировать переход задействования дозатора. Именно благодаря переходной системе, мотор плавно переключается в зону высоких нагрузок.

Настройка холостого хода

Многие автовладельцы, а именно начинающие, чаще всего покупают старые автомобили и не знают, как настроить карбюратор правильно. В результате — потери мощности, плавающие обороты и другие проблемы. После того как регулировка уровня успешно закончена, настраивают холостой ход. Перед этим рекомендуется заглушить двигатель. Для работы понадобится отвертка с плоским жалом и время. На подошве механизма имеется отверстие. В нем расположен винт, отвечающий за качество смеси. Его вкручивают до упора. Однако не стоит сильно усердствовать.

Затем от самого крайнего положения винт откручивают на пять оборотов. Далее двигатель заводят без подсоса. Откручивают винт качества — карбюратор 21073 будет регулировать обороты мотора. Затем элемент снова вкручивают. Необходимо вращать до тех пор, пока работа силового агрегата станет максимально устойчивой. Вращают винт медленно. Когда работа мотора станет спокойней, его выкручивают не более чем на один оборот. В результате холостые обороты составят около 900. Но если двигатель глохнет, их слегка увеличивают.

Настройка карбюратора Солекс 21083

Все перечисленные выше регулировки относятся к настройкам карбюратора Солекс 21083, и от того, как хорошо будет отрегулирован узел, зависит характер работы двигателя, расход топлива

Есть еще некоторые настройки, на которые также следует обратить внимание

В электромагнитном клапане находится жиклер холостого хода, и диаметр его сечения может быть разным – от 39 до 42 мм, также ест распылители ускорительного насоса с различным сечением «носиков» (35х40, 40х40, 45х40, 35х35). Подбором необходимого диаметра обоих элементов можно добиться работы карбюратора без провалов, хорошей приемистости. Что-то определенное здесь рекомендовать трудно, в каждом конкретном случае нужен индивидуальный подход, и достигается наилучший результат методом проб и ошибок. Кстати, «носики» распылителей могут быть направлены:

1. оба в первичную камеру;
2. один распылитель – в первую камеру, другой – во вторую.

Еще часто при установке карбюратора многими автомобилистами допускается одна ошибка – неточно устанавливается трос подсоса, и поэтому на холодную двигатель 21083 запускается проблематично, особенно в морозную погоду. После закрепления троса подсоса перед установкой воздушного фильтра необходимо проверить, до конца ли с помощью троса закрывается воздушная заслонка. Если заслонка при вытянутом подсосе остается приоткрытой, необходимо закрепить оплетку тросика в другом положении.

Что такое жиклеры в карбюраторе

Существует два вида жиклеров. Одни отвечают за порционную подачу топлива и называются топливными. Другие предназначены для дозировки воздуха – их называют воздушными.

Для каждой модели карбюратора производители изготавливают отдельные жиклеры. Они отличаются по диаметру отверстий. От этого параметра зависит объем топлива и воздуха, поступающие в смесительную камеру (количество и качество воздушно-топливной смеси).

Данная деталь выполнена в форме маленькой пробки с калиброванным отверстием. На ней нарезана резьба, что облегчает прочную фиксацию в колодце. Воздушные элементы надеты на эмульсионные трубки, в которых сделаны отверстия.

При изменении режима работы мотора требуется свое количество воздушно-топливной смеси. В связи с этим у каждого жиклера должна быть соответствующая производительность или пропускная способность. На этот параметр влияют несколько факторов:

• длина канала;
• диаметр и количество отверстий (в случае с эмульсионными трубками);
• качество «зеркала» поверхности.

Отразиться на характеристиках мотора могут даже незначительные изменения этих параметров. В основном их нельзя диагностировать при помощи визуального осмотра карбюратора. Некоторые тюнинговые ателье и любители поковыряться в карбюраторе пользуются этими свойствами, чтобы повысить мощность двигателя (о других способах увеличить производительность мотора рассказывается в отдельной статье ).

Настройка устройства запуска

Инструменты:

• рожковый ключ на 7;
• рожковый ключ на 8;
• плоская отвертка;
• электронный тахометр или мультиметр с его функцией.

1. Снимаем воздушный фильтр с карбюратора. Вытягиваем на себя «подсос» до упора. Далее вам потребуется помощник, который запустит двигатель. Вы в это время наблюдаете за заслонкой пускового устройства, которая после запуска должна немного приоткрыться.

2. Если этого не происходит, значит, пусковое устройство не отрегулировано.

3. Начинаем регулировку. Прогреваем двигатель, выключаем его и подключаем тахометр следующим образом.

4. Вытаскиваем на себя «подсос», запускаем двигатель. Заслонка «подсоса» при этом должна быть полностью закрытой.

6. Ключом на 7 вращаем болт регулировки положения заслонки, пока тахометр не покажет обороты 3200-3400 об/мин.

7. Теперь отверткой вращаем болт регулировки устройства пуска, предварительно ослабив его контрагайку ключом на 8, пока обороты не упадут до 2800-3000 об/мин.

8. В этом положении, удерживая отверткой болт, затягиваем контрагайку.

Процесс регулировки можно посмотреть на этом видео

Пусковая система

Данный механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также в устройстве есть диафрагма и шток, который связан с воздушной заслонкой. После того как мотор будет запущен, во впускном коллекторе возникает разрежение. Оно воздействует на шток диафрагмы, открывая тем самым воздушную заслонку. Если рукоятку подсоса вернуть в обычное положение, это приведет к уменьшению пусковых зазоров.

Параметры зазоров зависят от геометрических характеристик рычага и никак не настраиваются. Что касается дроссельной заслонки второй камеры, то, когда подсос вытянут, она находится в заблокированном состоянии.

Виды жиклеров и его функции

Деталь различают по тому, какие она функции выполняет, а также в зависимости от расположения в карбюраторе. Деталь можно разделить на несколько видов: жиклер воздушный, компенсационный, топливный жиклер. Также существует жиклер с холостым ходом. Деталь оценивается по свойствам эксплуатации. Вычисляется количество жидкости, пропускаемое сквозь калиброванное отверстие за определенное количество времени. Деталь имеет маркировку в виде трехзначного числа, если это жиклер карбюратора, которая, как правило, нанесена на торец. Данное число позволяет определить функциональность жиклера в кубических сантиметрах, если давление водяного столба составляет 1000 мм.

Отверстие, которое находится в жиклере должно быть строго калиброванным. Не рекомендуется прочищать деталь острыми предметами, чтобы не нарушить ее функциональность.

Изготовлен жиклер из цветного металла, поэтому его легко деформировать.

Основные поломки, связанные с жиклером

В основном поломка происходит при засорении карбюраторных жиклеров. Владельцы авто постоянно сталкиваются с неисправностями в работе карбюратора из-за того, что в жиклеры попадают мелкие частицы пыли. Также поломки происходят из-за некачественного топлива.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая

Обратите внимание на это, подбирая их. Затем  можно делать ремонт

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной

Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде.  «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

Последовательность действий по очистке жиклеров:

1. 1. снимаем полностью воздушный фильтр;

При очистке жиклеров тонкой проволокой будьте осторожны чтобы не повредить отверстие, рекомендуется продувать, а не чистить.

1. 1. при помощи отвертки ослабляем хомуты, которые крепят шланги, предназначенные для подачи топлива;
   2. затем нужно отвернуть пробку третьего фильтра в карбюраторе, изъять элемент фильтрации, предварительно очистив его, а затем продуть при помощи обычного насоса;
      1. снимаем крышку карбюратора;
      2. продуть: жиклер холостого хода, также воздушный жиклеры, все клапаны и каналы специального распылителя от ускорительного насоса, жиклеры переходной системы;
      3. очищаем винт пятого состава смеси, работающей на холостом ходу, затем продуваем все топливные каналы, а также системы карбюратора. При необходимости можно полностью заменить жиклеры из ремкомплекта. После выполнения данной операции следует установить карбюраторную крышку и завернуть винты.
   3. Таким образом, как мы видим, жиклер это простая деталь топливной системы автомобиля, но и она нуждается в периодической проверке, очистке или замене.

Карбюратор ДААЗ 2107

Карбюратор «семёрки», как и любой другой, смешивает воздух и бензин и подаёт готовую смесь в цилиндры мотора. Чтобы разобраться с устройством и функционированием карбюратора, а также выявить и устранить возможные неисправности с ним, нужно ознакомиться с этим узлом более детально.

Кто производит и на какие модели ВАЗ устанавливается

Карбюратор ДААЗ 2107 изготавливали на Димитровградском автоагрегатном заводе и ставили на разные модели «Жигулей», в зависимости от модификации изделия:

• 2107–1107010–20 оснащались моторы последних версий ВАЗ 2103 и ВАЗ 2106 с вакуум-корректором;
• 2107–1107010 ставили на «пятёрки» и «семёрки» с моторами 2103 (2106);
• карбюраторы 2107–1107010–10 ставили на двигатели 2103 (2106) с трамблёром без вакуум-корректора.

Устройство карбюратора

ДААЗ 2107 выполнен из металлического корпуса, который характеризуется повышенной прочностью, что позволяет свести к минимуму деформационные и температурные воздействия, механические повреждения. Условно корпус можно разделить на три части:

• верхняя — выполнена в виде крышки со штуцерами для шлангов;
• средняя — основная, в которой находятся две камеры с диффузорами, а также поплавковая камера;
• нижняя — в ней расположены дроссельные заслонки (ДЗ).

К основным элементам любого карбюратора относятся жиклёры, которые предназначены для пропускания топлива и воздуха. Они представляют собой деталь с наружной резьбой и внутренним отверстием определённого диаметра. При засорении отверстий их пропускная способность снижается, а пропорции в процессе образования рабочей смеси нарушаются. В такой ситуации необходима чистка жиклёров.

«Семёрочный» карбюратор имеет несколько систем:

• поплавковая камера — поддерживает топливо на определённом уровне для стабильной работы двигателя при любых оборотах;
• главная дозирующая система (ГДС) – функционирует на всех режимах работы мотора, кроме холостого хода (ХХ), осуществляя подачу сбалансированной бензино-воздушной смеси посредством эмульсионных камер;
• система ХХ — отвечает за работу двигателя при отсутствии нагрузки;
• система запуска — обеспечивает уверенный пуск силовой установки на холодную;
• эконостат, ускоритель и вторичная камера: насос-ускоритель способствует мгновенной подаче горючего при ускорении, поскольку ГДС неспособна дать нужное количество бензина, а вторая камера и эконостат вступают в работу при развитии мотором наибольшей мощности.

Принцип работы карбюратора

Функционирование устройства можно описать следующим образом:

1. Топливо из бензобака закачивается бензонасосом в поплавковую камеру через фильтр и клапан, который определяет уровень её заполнения.
2. Из поплавкового резервуара бензин подаётся через жиклёры в камеры карбюратора. Затем топливо проходит в эмульсионные полости и трубки, где образуется рабочая смесь, которая посредством распылителей подаётся в диффузоры.
3. После пуска мотора клапан электромагнитного типа перекрывает канал ХХ.
4. Во время работы на ХХ топливо отбирается из первой камеры и проходит через жиклёр, соединённый с клапаном. При протекании бензина через жиклёр ХХ и части переходной системы первичной камеры создаётся горючая смесь, которая попадает в соответствующий канал.
5. В момент приоткрытия ДЗ смесь впрыскивается в камеры карбюратора через переходную систему.
6. Смесь из поплавкового резервуара проходит через эконостат и поступает в распылитель. Когда мотор работает с максимальной частотой, начинает функционировать ускоритель.
7. Клапан ускорителя отпирается при заполнении топливом и закрывается после прекращения подачи смеси.

Подбор и доработка жиклеров карбюраторов Солекс

Перед проведением работ необходимо удостовериться, что и на стандартных жиклерах карбюратор и двигатель работают нормально. Так же рекомендуется перед проведением доработки карбюратора привести в надлежащее состояние систему питания и систему зажигания автомобиля. В случае если двигатель автомобиля жрет бензин ведрами или троит или даже двоит, имеет смысл провести полную диагностику систем двигателя, все привести в норму, и лишь потом браться за доработку.

Следует помнить, что при проведении работ с карбюратором необходимо придерживаться определенной закономерности: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров главных дозирующих систем. Изменение одного или нескольких составляющих этой цепочки приводит к явным изменением в работе двигателя. Увеличение или уменьшение пропускной способности жиклеров должно быть небольшим и постепенным – в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и производить все манипуляции на них. Родные жиклеры ставим назад в случае провала эксперимента.

Установить воздушные или топливные жиклеры с другого карбюратора, от другого двигателя

Выбрать можно из списков ниже.

Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	97,5	97,5
21081-1107010	95	97,5
21083-1107010	95	97,5
21073-1107010	107,5	117,5
21051-1107010	105	110
21083-1107010-31	95	100
21083-1107010-35	95	100
21083-1107010-62	80	100
21412	95	95

Таблица размеров и применяемости воздушных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	165	125
21081-1107010	165	135
21083-1107010	155	125
21073-1107010	150	135
21051-1107010	150	135
21083-1107010-31	155	125
21083-1107010-35	150	125
21083-1107010-62	165	125
21412	160	100

Доработать уже имеющиеся жиклеры

В продаже имеются тонкие сверла 1 мм, 1,5 мм, 1,75 мм, 2 мм и т. п. Ими можно рассверлить номинальные жиклеры до требуемого размера увеличив их пропускную способность. В ряде случаев можно запаять оловом отверстие жиклера и рассверлить заново.

Технология подбора жиклеров

Начинаем подбор с топливных или воздушных жиклеров ГДС первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего лишь на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность. При необходимости проводим регулировку холостого хода винтами «качества» и «количества».

Устанавливаем жиклер еще большей размерности, проверяем динамику или экономичность. И так несколько раз, пока не появятся явные провалы в работе двигателя на разных режимах. Работа кропотливая, требующая времени и нервов. После чего делаем шаг назад, установив жиклер предыдущей размерности. Проводим аналогичную настройку второй камеры карбюратора (в большинстве случаев ограничиваются первой).

Проверку пропускной способности жиклеров для контроля соответствия их маркировки можно проверять, изготовив самодельное устройство (См. «Маркировка и пропускная способность жиклеров карбюраторов Солекс»).

Примечания и дополнения

— Описанный выше подбор жиклеров является минимальным вмешательством в работу карбюратора с минимальными последствиями (увеличение мощности на 5 – 10 процентов или экономичности в пределах литра на сотню). Более сильно и действенно тюнинговать свой карбюратор можно, если к подбору жиклеров добавить доработку диффузоров карбюратора, причем как малых, так и больших, подобрать эмульсионные трубки, доработать смесительные камеры карбюратора, ускорительный насос и изменить последовательность открытия дроссельных заслонок. Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в итоге изменит и улучшит необходимые характеристики автомобиля под требования каждого конкретного автовладельца.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Источник

↑ Схема карбюратора Озон

1 – винт регулировки хода впускного клапана ускорительного насоса; 2 – крышка карбюратора; 3 – топливный жиклер переходной системы второй камеры; 4 – воздушный жиклер переходной системы; 5 – воздушный жиклер эконостата; 6 – топливный жиклер эконостата; 7 – главный воздушный жиклер второй камеры; 8 – эмульсионный жиклер эконостата; 9 – пневмопривод дроссельной заслонки второй камеры; 10 – малый диффузор; 11 – жиклеры; 12 – нагнетательный клапан ускорительного насоса; 13 – распылитель ускорительного насоса; 14 – воздушная заслонка; 15 – главный воздушный жиклер первой камеры; 16 – жиклер пускового устройства; 17 – воздушный жиклер холостого хода; 18 – автоматическое пусковое устройство; 19 – электромагнитный клапан с топливным жиклером холостого хода; 20 – игольчатый клапан подачи топлива; 21 – топливный фильтр; 22 – штуцер подвода топлива; 23 – поплавок; 24 – винт заводской подстройки системы холостого хода; 25 – главный топливный жиклер первой камеры; 26 – регулировочный винт качества рабочей смеси; 27 – регулировочный винт состава рабочей смеси; 28 – дроссельная заслонка первой камеры; 29 – корпус поплавковой камеры; 30 – дроссельная заслонка второй камеры; 31 – корпус дроссельных заслонок; 32 – эмульсионная трубка; 33 – главный топливный жиклер второй камеры; 34 – перепускной клапан ускорительного насоса; 35 – впускной клапан ускорительного насоса; 36 – рычаг привода ускорительного насоса.

Его величество диффузор

Как видим, диффузор занимает в этой иерархии не последнее место, и вот почему. Основная проблема Солекса ДААЗ 21083 в том, что штатная смесь получается слишком бедной. Инженеры умышленно пошли на такой ход, чтобы придушить двигатель в пользу экономичности, лишив его динамического потенциала. Но даже не прибегая к сложным и тонким расчетам, понятно, что в первую очередь нужно устранить аэродинамические ошибки, которых полно в любом карбюраторе ДААЗ.

После того как диффузоры приведены в человеческий вид, наполнение цилиндра рабочей смесью существенно улучшается, а как следствие, отдача от двигателя даже после такой незначительной на первый взгляд переделки, видна даже на глаз. Теперь есть смысл подумать об увеличении наполняемости камеры сгорания. Штатные диффузоры на 21083 имеют диаметры 21х23 мм первичной и вторичной камеры соответственно. Обычно размеры доводят до 24 мм, таким образом, моторчик не будет зажат хотя бы по воздуху.

Теперь можно увеличить диаметры топливных жиклеров. «Можно» не значит нужно, и если экономия топлива важнее, тогда жиклеры лучше оставить в покое. Даже после замены их на жиклеры увеличенного диаметра, машина не превратится в Мазератти, но расход топлива возрастет однозначно. Если это не пугает, тогда штатные жиклеры меняют на 107,5 и 115, а воздушные на 155 и 135 в первичной и вторичной камерах соответственно. Если результат не устроит — всегда можно установить штатные жиклеры на место.

Маркировка жиклеров

Основная масса жиклеров маркируется трехзначной цифрой, что означает его пропускную способность, как писалось выше, столба воды высотой 1000 мм.

Обслуживание карбюратора, чистка жиклеров

Что бы ваш автомобиль не подводил вас в самый неподходящий момент, нужно проводить обслуживании топливной системы и карбюратора в том числе, не оставлять это на потом или лезть под капот, если что то не работает и так далее.

10000 км — нужно продуть все жиклеры карбюратора, не снимая его с двигателя, сжатым воздухом, это касается и топливоприемного фильтра.

20000 км — после такого пробега, нужно промыть все детали карбюратора. Для этих целей, как правило, используют неэтилированный бензин или бензол, то что не поддается очистки этими жидкостями, то тогда применяют растворитель.

Для прочистки топливных, воздушных и других жиклеров карбюратора ваз, нельзя применять иголки, проволоку и тому подобные предметы. Желательно прочистить их пластмассовой или деревянной палочками, также можно применять ветошь, которая не оставляет следов (ворса).

После прочистки и промывки все жиклеры проверяются на соответствие их установленным размерам, для данного вида карбюратора. Проверить диаметры отверстий можно при помощи швейных игл соответствующего диаметра.

Ниже я привел размеры жиклеров для «карба» ВАЗ 2101

Размеры жиклеров для карбюратора ВАЗ 2101

Главный топливный жиклер 1,35 1,25

Топливные жиклеры холостого хода и переходной системы 0,45 0,60

Перепускной жиклер ускори­тельного насоса 0,40 —

Жиклер ускорительного насоса 0,40 —

Главный воздушный жиклер 1,70 1,90

Воздушные жиклеры холостого хода и переходной системы 1,80 0,70

Топливный жиклер эконостата — 1,50

Воздушный жиклер эконостата — 0,90

Эмульсионный жиклер эконостата — 1,70

Воздушный жиклер пускового устройства 0,70-0,725 —

Размер калиброванного отверстия жиклера, мм, первая цифра для первичной, а вторая для вторичной камер. Данные взяты с книги, которая перешла ко мне по наследству от деда вместе с Копеечкой (ВАЗ 21013).

Соотношение жиклеров Солекса

Ниже на картинке я привел соотношение воздушных и топливных жиклеров для карбюратора Солекс. Ниже к табличке есть описание, я думаю разберетесь.

Основные принципы настройки карбюратора озон

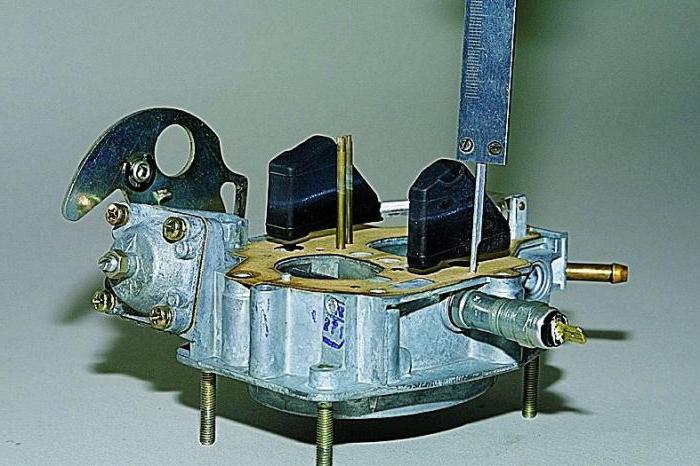

Для того, чтобы ответить на вопрос, как отрегулировать карбюраторы семейства озон, необходимо проверить несколько моментов. Поплавковая камера регулируется винтами первым делом, так как количество топлива в ней должно соответствовать требованиям для нормальной работы двигателя. Поплавок должен быть зафиксирован в крепежном механизме, плавность хода, отсутствие заеданий. Игольчатый клапан закрывается винтом, убирается в сторону, настраивается расстояние между поплавком и крышкой, оно не должно превышать 7 мм, а после погружения с установленной иглой – 2 мм. Расстояние между поплавком и иглой должно составлять примерно 15 мм.

Читать дальше: Подшипник муфты кондиционера форд фокус 3

Регулировка пусковой системы происходит следующим образом:

• Демонтируется корпус воздушного фильтра;
• Полностью оттянуть на себя привод подсоса в салоне автомобиля;
• Привод на карбюраторе ВАЗ, озон закреплен винтом с отверстием, при полностью открытой заслонке, пуск и обороты двигателя должны составлять от 3.1 до 3.3 тысячи в минуту.

Настройка холостого хода

Отдельной частью, как настроить карб и сделать ремонт, является проверка, регулировка винтами холостого хода. Для регулировки выступают винты качества и количества. Для того, чтобы ответить на вопрос, как настроить карбюратор озон, он регулируется только по достижению рабочей температуры, на холодный двигатель регулировка холостого хода на карбюраторе озон не допускается, будет не верна. Винт качества выкручивается до максимальных оборотов.

Винтом количества регулируется уровень оборотов на 100 выше требуемых, приборы которых составляют 700-900 в минуту, при зависимости от условий эксплуатации. Далее требуется достигнуть требуемого значения оборотов путем регулировки винтом качества. После проверки работоспособности системы холостого хода, необходимо собрать корпус воздушного фильтра, проверить затяжку винтов проверить на дороге поведение автомобиля. Холостой ход должен оставаться на уровне регулируемых оборотов даже после резкого сброса педали газа.

?Замена жиклеров карбюратора

Не всегда жиклеры засоряются из-за попадания в полость посторонних частиц. Чаще это происходит ввиду накопления смол и различных примесей. В виду этого многие специалисты рекомендуют периодическую чистку (не чаще, чем через 30 тыс.пробега), а если она не помогает, то замену жиклеров.

Вторая причина для установки других элементов – тюнинг силового агрегата. В этом случае изменение параметров происходит за счет регулировки состава и качества воздушно-топливной смеси. Если установить топливный жиклер большего сечения, то смесь будет более обогащенной, а установка увеличенного воздушного аналога приведет к ее обеднению.

Изменение параметров ГТЖ влияет на все режимы работы мотора: от минимальной нагрузки (холостой ход), до полного открытия дроссельной заслонки. Это увеличит расход авто независимо от стиля езды. Воздушный жиклер изменяет кривую состава ВТС. В этом случае мощность агрегата, а вместе с ней и расход бензина, будет увеличиваться/уменьшаться в зависимости от угла открытия дроссельной заслонки.

Однако для грамотного тюнинга необходимо точно подобрать производительность жиклеров. Только так можно достичь плавной и стабильной работы двигателя даже при незначительных нагрузках.

Замену жиклеров можно выполнить самостоятельно. Для этого выполняются следующие действия:

• Снимается корпус воздушного фильтра;
• Выполняется демонтаж всех шлангов, а также троса подсоса и привода воздушной заслонки;
• Снимается крышка карбюратора;
• Выкручиваются воздушные жиклеры (они надеты на эмульсионные трубки);
• В нижней части эмульсионных колодцев расположены топливные жиклеры их выкручивают отверткой. Вынуть их можно при помощи ампулки от ручки – она мягкая и не повредит зеркало внутренней поверхности жиклера;
• Если принято решение полностью снять карбюратор для его промывки, отверстие впускного коллектора нужно закрыть, чтобы в него не попал мусор.

Во время замены жиклеров стоит параллельно провести визуальный осмотр уплотнителей, так как их деформация и порывы тоже влияют на работу устройства. После замены жиклеров и обслуживания карбюратора все элементы устанавливаются в обратной последовательности.

Заключение

Карбюратор Солекс 21083 славится своей надежностью и простотой не из-за возможностей модификации, а по причине хорошей базовой конфигурации, рассчитанной на спокойный и размеренный стиль езды. Конечно, замена топливного и воздушного жиклеров карбюратора может повысить мощность силового агрегата или снизить расход топлива, но если эти показатели и без того хороши, то и менять их не стоит.

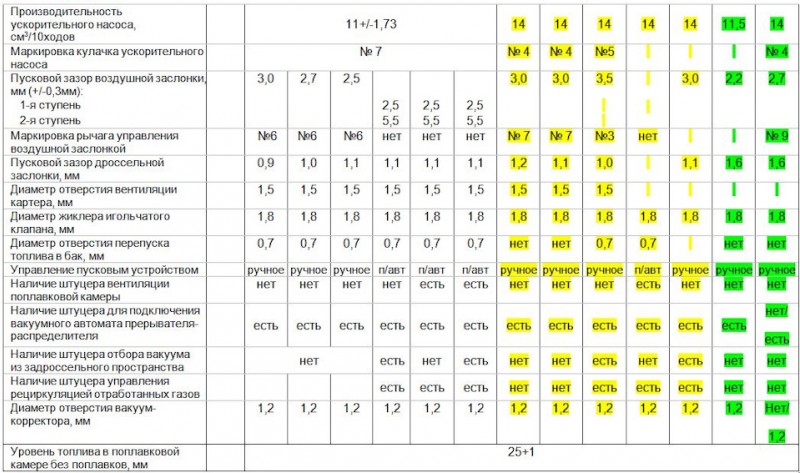

Эту таблицу я собирал с тех пор как познакомился с солексами. Да, все заметили что в её основе — известная таблица от ahlen-а (ahlen-auto.narod.ru/engine_crb.htm).Однако я убрал его варианты на тему 21041го солекса с полуавтоматом пуска и прогрева, добавил данные для 21053-20, поскольку они отличаются от первоначально выпускавшегося 21053.
