Задние дисковые тормоза на ваз-2107: установка

Какие бывают барабаны

Тормозной барабан — деталь ответственная, и требования к ней предъявляются чрезвычайно высокие. Особенно важными параметрами являются следующие:

• точность геометрии барабана;
• коэффициент трения внутренней стенки;
• прочность.

Ещё одним важнейшим параметром является материал, из которого сделан тормозной барабан. Таким материалом может быть либо чугун, либо сплав на основе алюминия. На «семёрках» в зависимости от года выпуска машины можно встретить как чугунные, так и алюминиевые барабаны.

Чугунные барабаны для этого автомобиля считаются оптимальными (на ранних выпусках ВАЗ 2107 стояли именно чугунные барабаны). Чугун обладает наилучшим сочетанием прочности, надёжности и высокого коэффициента трения. Кроме того, чугунные барабаны обладают приемлемой стоимостью и просты в изготовлении. Недостаток у чугуна только один: повышенная хрупкость, что при езде по нашим ухабистым дорогам весьма актуально.

Для решения этой проблемы производители ВАЗ 2107 предприняли следующий шаг: начали ставить на более поздние «семёрки» барабаны из сплавов на основе алюминия (причём именно из сплавов — в чистом виде этот металл очень мягок). А для сохранения высокого коэффициента трения внутренних стенок в алюминиевые барабаны начали устанавливать чугунные вставки. Однако такое техническое решение не встретило понимания среди автолюбителей. По сей день многие владельцы «семёрок» наилучшим вариантом считают именно чугунные барабаны, а не легкосплавные.

Достоинства такого решения для ВАЗ-2107

Если все работы по замене барабанных элементов на их дисковые аналоги выполнялись качественно и профессионально, то характеристики работы системы значительно улучшатся. Среди преимуществ такой доработки можно выделить высокую эффективность при торможении.

Если улучшить вентиляцию дисков, то это обеспечит надежность работы системы при интенсивном использовании. На дисковых тормозах, в отличие от их барабанных аналогов, не накапливается влага. Она значительно ухудшает эффективность процесса торможения. Зимой из-за нее тормоза могут «схватываться». Задний мост заблокируется.

Дисковые тормоза и стояночный

Так как установка дисковых элементов требует исключения механического привода ручника, то необходимо установить гидравлический привод. Операция эта несложная. Для этого понадобится главный цилиндр сцепления, рычаг привода, а также два шланга из тормозной системы. Затем из металла варят специальную конструкцию в форме домика. Оптимально использовать сталь толщиной около 3 мм. Шток тормозного привода направляется вперед и укорачивается. Затем изготавливается небольших размеров поршень, который затем будет вставлен в главный цилиндр сцепления. В этот поршень должен входить шток ручника. Остается только подключить конструкцию. Шланг из главного тормозного цилиндра контура выводится в салон автомобиля.

Элемент присоединяется к первому выходу в цилиндр сцепления. Второй шланг идет на «колдун». Схема простая, хотя на первый взгляд может показаться сложной. Так вы успешно совместите задние дисковые тормоза на ВАЗ-2107 с ручником. Без стояночного тормоза довольно проблематично будет использовать автомобиль. Тем более если он подготавливается для профессионального дрифта.

Проверка толщины тормозного диска

Примечание: на моделях с дизельными двигателями и 520i установлены массивные тормозные диски (1). Все модели с более мощными двигателями имеют вентилируемые тормозные диски (2) с увеличенной толщиной.

• Снимите декоративный колпак колеса и ослабьте болты крепления колеса, пока автомобиль стоит на земле.

• Отметьте краской положение диска колеса на ступице. Это позволит сохранить балансировку колеса после его установки.

в Измерьте толщину тормозного диска. На станциях техобслуживания для этого используют специальный шаблон или микрометр, т.к. при износе на краю диска образуется выступ. Можно использовать для измерения и обычный штангенциркуль, однако в этом случае с каждой стороны диска следует установить прокладки известной толщины (например, две монеты). Чтобы определить истинную толщину диска, из результата измерения нужно будет вычесть суммарную толщину прокладок

Внимание: измерения нужно проводить по меньшей мере в 8 точках по окружности диска

Передние тормозные диски

Толщина диска, мм Номинальная — Предельно допустимая

Инструкция по установке ЗДТ на ВАЗ 2101 – 2107

В комплект поставки входит:

• Суппорт левый ВАЗ 2108 – 1 шт.
• Суппорт правый ВАЗ 2108 – 1 шт.
• Направляющая колодок ВАЗ 2108 – 2 шт.
• Шланг гибкий переднего тормоза – 2 шт.
• Планшайба – 2 шт.
• Шайба дистанционная – 2 шт.
• Пыльник тормозного диска – 2 шт.
• Полукольцо – 2 шт.
• Колодки тормозные Ladasport ВАЗ 2108 – 1 комплект.
• Диск тормозной ВАЗ 2108 – 2 шт.

Полуось ВАЗ 2101, доработанная – 2 шт.

Порядок выполнения работ.

Устанавливаем автомобиль на ровную площадку.
Устанавливаем противооткатные упоры.
Ослабляем болты крепления заднего колеса.
Домкратом поднимаем автомобиль, полностью выкручиваем крепежные болты колеса и снимаем колесо с автомобиля.
Снимаем тормозной барабан.
Поворачиваем полуось до совпадения больших отверстий с двумя гайками крепления тормозного щита.
Торцевым ключом на 17 мм с удлинителем откручиваем гайки крепления тормозного щита.
Поворачиваем полуось и аналогичным образом выкручиваем оставшиеся 2 гайки.
Снимаем полу ось с автомобиля. Сделать это можно специальным съемником или закрепив колесо 2мя болтами к полуоси

Резким движением на себя выдергиваем подшипник полуоси из фланца балки заднего моста.
Отвернув болты снимаем колесо.
Вынимаем полуось.
Снимаем тормозные колодки.
С задней стороны тормозного щита ключом 10мм откручиваем тормозную трубку.
Снимаем тормозной щит полностью.
Осматриваем сальник полуоси, при необходимости производим его замену.
Возьмите доработанную полуось из комплекта поставки.
Между подшипником и масло отражательным щитком установите полукольцо.
Оденьте планшайбу и сориентируйте ее так, чтобы отверстия на планшайбе и масло отражательном щитке совпали.
Оденьте пыльник тормозного диска на балку заднего моста.
Установите полуось с планшайбой в балку заднего моста.  Внимание! Отвертстия для крепления тормозных механизмаов должны быть с ориентированы таким образом, чтобы томорзной механизм распологался спереди (перед мостом), отверстия должны быть направлены вниз, как на фото ниже.
Затяните 4 гайки крепления полуоси.
Закрепите пыльник тормозного диска на планшайбе.
Оденьте дистанционную шайбу на полуось. Сориентируйте шайбу таким образом, чтобы отверстия в шайбе и на полуоси совпадали.
Установите тормозной диск и закрепите его к фланцу полуоси.
Установите суппорт в сборе на планшайбу и затяните его двумя болтами М10. Внимание. Штуцер на тормозном цилиндре должен смотреть вверх.
Соедините тормозной шланг с тормозной трубкой.
Закрепите тормозной шланг пластиковыми стяжками

Закрепляйте таким образом, чтобы шланг не имел постоянного контакта с другими деталями.
Установите колесо. Для крепления колеса необходимо использовать удлиненные болты. Либо заменить болты на шпильки.
Опустите автомобиль.
Протяните колесные болты.
Повторите пункты 4- 27 со второй стороны.
Проверьте уровень масла в редукторе заднего моста. При необходимости долейте масло.
Прокачайте тормозную систему.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ЗДТ НА ВАЗ 2101 – 2107.

Инструкция по установке ЗДТ на ВАЗ 2101 – 2107.

В комплект поставки входит:

1. Суппорт левый ВАЗ 2108 – 1 шт.
2. Суппорт правый ВАЗ 2108 – 1 шт.
3. Направляющая колодок ВАЗ 2108 – 2 шт.
4. Шланг гибкий переднего тормоза – 2 шт.
5. Планшайба – 2 шт.
6. Шайба дистанционная – 2 шт.
7. Пыльник тормозного диска – 2 шт.
8. Полукольцо – 2 шт.
9. Колодки тормозные Ladasport ВАЗ 2108 – 1 комплект.
10. Диск тормозной ВАЗ 2108 – 2 шт.
11. Полуось ВАЗ 2101, доработанная – 2 шт.

Порядок выполнения работ.

• Устанавливаем автомобиль на ровную площадку.
• Устанавливаем противооткатные упоры.
• Ослабляем болты крепления заднего колеса.
• Домкратом поднимаем автомобиль, полностью выкручиваем крепежные болты колеса и снимаем колесо с автомобиля.
• Снимаем тормозной барабан.
• Поворачиваем полуось до совпадения больших отверстий с двумя гайками крепления тормозного щита.
• Торцевым ключом на 17 мм с удлинителем откручиваем гайки крепления тормозного щита.
• Поворачиваем полуось и аналогичным образом выкручиваем оставшиеся 2 гайки.
• Снимаем полу ось с автомобиля. Сделать это можно специальным съемником или закрепив колесо 2мя болтами к полуоси. Резким движением на себя выдергиваем подшипник полуоси из фланца балки заднего моста.
• Отвернув болты снимаем колесо.
• Вынимаем полуось.
• Снимаем тормозные колодки.
• С задней стороны тормозного щита ключом 10мм откручиваем тормозную трубку.
• Снимаем тормозной щит полностью.
• Осматриваем сальник полуоси, при необходимости производим его замену.
• Возьмите доработанную полуось из комплекта поставки.

Между подшипником и масло отражательным щитком установите полукольцо.

Оденьте планшайбу и сориентируйте ее так, чтобы отверстия на планшайбе и масло отражательном щитке совпали.

Оденьте пыльник тормозного диска на балку заднего моста.

Установите полуось с планшайбой в балку заднего моста

Внимание! Отвертстия для крепления тормозных механизмаов должны быть с ориентированы таким образом, чтобы томорзной механизм распологался спереди (перед мостом), отверстия должны быть направлены вниз, как на фото ниже.
Затяните 4 гайки крепления полуоси.

• Закрепите пыльник тормозного диска на планшайбе.
• Оденьте дистанционную шайбу на полуось. Сориентируйте шайбу таким образом, чтобы отверстия в шайбе и на полуоси совпадали.

Установите тормозной диск и закрепите его к фланцу полуоси.

Установите суппорт в сборе на планшайбу и затяните его двумя болтами М10.

• Соедините тормозной шланг с тормозной трубкой.
• Закрепите тормозной шланг пластиковыми стяжками. Закрепляйте таким образом, чтобы шланг не имел постоянного контакта с другими деталями.
• Установите колесо. Для крепления колеса необходимо использовать удлиненные болты. Либо заменить болты на шпильки.
• Опустите автомобиль.
• Протяните колесные болты.
• Повторите пункты 4- 27 со второй стороны.
• Проверьте уровень масла в редукторе заднего моста. При необходимости долейте масло.
• Прокачайте тормозную систему.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как снять бак на ваз 2109

Устройство заднего тормозного цилиндра ваз 2109

Не работает панель приборов на ваз 2115 — инжектор, причины поломки, ремонт

Рабочая температура двигателя ваз 2115, 8 клапанов, инжектор

Расход бензина ваз 2112, город, трасса, смешанный цикл

ГТЦ ваз 2110 признаки неисправности, назначение устройства, проверка работоспособности замена

Ваз 2109 как отрегулировать багажник на автомобиле

Cхема электропроводки ваз 2110 инжектор 8 клапанов и с карбюраторным двигателем

Установка

Следующим этапом нужно ставить дисковые тормоза. Ступицу, которая была сбита в предыдущей инструкции, необходимо поставить обратно, но другим способом:

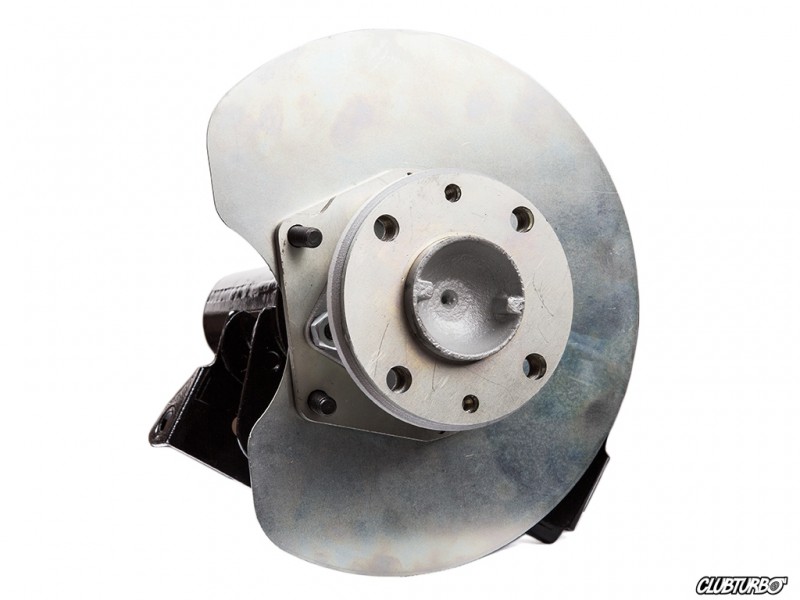

Установка ступицы ВАЗ 2110 выполняется через пластину, оборудованную суппортом

На этом этапе важно проследить, чтобы все отверстия совпали, особенно это касается центровки;

В некоторых случаях требуется рихтовка, если суппорт не хочет вставить на место. Выполнить рихтовку лучше всего молотком;
Следующим шагом необходимо надеть диск на установленную ступиц и закрепить его при помощи скобы

Между эти деталями должны быть установлены дистанционные шайбы;
Далее монтируются колодки; Балку нужно подточить, чтобы крепления от новых тормозов подошли к ВАЗ 2110

Тормозной шланг сначала следует присоединить к суппорту, а потом уже к трубке. Операция должна выполняться именно в такой последовательности.

Готово, остальную работу должны выполнять мастера на СТО. Речь идет об уменьшении тормозных усилий ВАЗ 2110. Для этого необходимо подкорректировать колодки. Выполнив установку на обоих колесах, необходимо провести проверку.

Лада 2106 › Бортжурнал › Установка ЗДТ на классику 2101-2107

Ну рассказывать преимущества дисковых тормозов и зачем они нужны я думаю не имеет смысла) Лично я тормозами «классики» был не доволен изначально! При изучении вопроса (что и как ставить) выбор пал на передние тормоза ваз 2108, для моих целий их хватит за глаза!

болтон

Список с перечнем запчастей и переделок которые потребуются для установки я приведу в конце бортжурнала!

Наша первоначальная задача снять полуоси(с этим проблем не укого не возникнет ломать мы умеем))

Снимаем барабан откручиваем и снимаем полуось!

Как видно на фото один барабан оказался с характером но болгарка и кувалда еще не таких ломали!

Все теперь мы все сняли(задние тормоза, тормозные трубки по тройник, полуоси, ручник(демонтировал весь, даж ручку)) из всего списка нам нужны только полуоси!

Ну и теперь самое трудное для большинства пользователей)) это токарные работы с полуосью) Проблема в том что торм. диск тупо не налезет на полуось!

У меня проточка это целая история которая продолжалась 2 недели) Первый токарь сломал 2 резца и мягко говоря послал меня) второй токарь вот как раз точил 2 недели и не доточил их до конца, ну и третий оказался дедком советской закалки и за 200 рублей все сделал прям при мне!

Если у вас есть хороший токарь(у меня он появился только после))) то проблем вообще ни каких нету!

Я сразу же поменял подшипники, сальники и сделал шпильки(нужная штука) Шпильки делал следующим образом купил болты головки блока 2108 старого образца и гайки от нивы все по 8 шт!

Заготовка для шпилек! Все как положено оставляем 5мм обвариваем, отпиливаем!

шпильки

Вот так выглядит готовая полуось

С полуосями все сделали теперь нам нужна планшайба! В интернете куча чертежей под разные суппорта я просто поехал на южный порт и купил

планшайба ABTechnic

Ну все запчасти готовы, и можно приступать к сборке!

Все вымываем и меняем сальник!

Одеваем планшайбу и прикручиваем полуось на ее законное месть! Я использовал стандартные болты(некоторым их не хватает)

Ставим тормозной диск, скобу и смотрим чтобы диск не упирался в скобу У меня диск уперся в скобу и пришлось изготовить проставку 5мм(сделал их из стандартных проставок передних колес)

Проточили ее так же как полуось

Дальше идет простая сборка

Ставим скобу и суппорт

Трубки используем следующие — слевой стороны ставим трубку от передних тормозов классики(короткая которая, между цилиндрами) а с правой ставим трубку которая идет на левую сторону(на фото их видно) ну и стандартные шланги от 2108

Вот трубки и шланги Трубки гнул по месту где надо прикрепил пластиковыми стяжками к мосту! Прокачиваем тормоза и готова мы имее ЗДТ на классике!

Готова

Список нужных запчастей: -Трубки(видно на фото) -Шланги(сток перед 2108) -Суппорта 2108 -Диски(сток 2108) -Колодки (феродо 2108) -Шпилки на колеса -Плантшайба (ABTechnic) -Проточенные полуоси -Проставки 5мм(проточенные -Ну и куча мелочевки(тормозуха, масло в редуктор, рем комплекты полуосей, болтики и прочая фигня) Бюджет около 5т. рублей можно гораздо дешевле!

Проблемы с которыми я столкнулся: 1) Долго точили полуоси 2) Диск уперся в скобу(делал проставку)

В идеале купить второй комплект полуосей и свапнуть все за 1 день! Данная система без ручника(машину использую каждый день проблем нет) Вопрос про баланс тормозов-да задние тормоза действительно перетормаживают(ставить регулятор или свап передних тормозов на 2112)

Всем угла)))

Снятие тормозного диска ваз 2107

При длительной эксплуатации автомобиля необходима замена тормозных дисков на ВАЗ 2107. Обычно, это происходит при пробеге в 140 000 км пробега. Но это при умеренном, спокойном вождении, которое осуществляется без резких торможений. При осмотре тормозной системы, минимальный размер толщины диска должен составлять 7 – 8 мм, меньший коэффициент не допустим, так как металл может сломаться под нагрузкой. При этом, желательно выполнять замер не самостоятельно, а в специализированном техническом центре. Обычный замер штангенциркулем не предоставит правильного результата. Замена тормозных дисков на ВАЗ 2107 выполняется одновременно для обеих сторон в отношении пары колёс, если выработка на левом заднем, то требуется смена и правого контура. При несоблюдении этих требований возможен занос машины в процессе её эксплуатации. В целом эта процедура необходима для улучшения работы тормозной системы. Принцип работы диска заключается в том, что при нажатии на педаль тормоза, 2 колодки сжимаются, тем самым зажимая его с обеих сторон и останавливая машину. Из-за силы трения колодки и тормозной диск на ВАЗ 2107 изнашиваются, ввиду чего и появляется необходимость их замены. Дальнейшая эксплуатация транспортного средства с выработанными элементами может привести к ухудшению работы тормозной системы, скрипу, раздающемуся из передней части машины при нажатии на педаль и созданию аварийной ситуации на дороге.

Важно!

Чтобы продлить срок эксплуатации тормозного диска, необходима своевременная замена колодок. Дело в том, что при полной выработке специальных накладок, происходит торможение путём зажима с помощью их металлического корпуса, что приводит к значительному износу диска.

Процедуру замены тормозного диска следует выполнять на автомобиле, находящемся на подъёмнике или приподнятом с помощью домкрата. При использовании последнего необходимо принять меры безопасности и подложить под кузов запаску или любые другие подложки, которые не допустят того, что машина сорвётся и придавит вас во время выполнения работ. Под остальные колёса нужно подсунуть откатники или кирпичи.

Порядок выполнения работ по замене тормозного диска следующий:

• На подвешенной машине откручивается и снимается колесо и освобождается доступ к суппорту;
• С помощью молотка и зубила разгибаются и удаляются шплинты, не позволяющие болтам, фиксирующим суппорт, выкрутиться при движении автомобиля;
• Удалив болты и металлические стопорные кольца, суппорт аккуратно снимается. Тормозной шланг от него в этом случае не отсоединяется, а снятый элемент подвешивается на верёвке или проволоке. Это необходимо, чтобы шланг не натягивался или перегибался;
• Колодки желательно заметить маркером. Это позволит установить их на прежнее место в таком же порядке;
• С помощью отвёртки, отгибается кончик стопорной пластины верхнего болта крепления направляющей;
• В момент откручивания нижнего болта необходимо учитывать, что под ним располагается пружинная шайба, которая может потеряться;
• Отворачивается верхний болт, а направляющая снимается;
• Отворачивается болт, фиксирующий тормозной диск;
• Снимая тормозной диск, можно сорвать его с прикипевшей поверхности с помощью резинового или деревянного молотка (киянки);
• Полностью открученный тормозной диск снимается с автомобиля;
• Установка выполняется в порядке, обратном снятию.

Процесс установки: демонтаж

Первым делом выполняется демонтаж полуосей на заднем мосте. Затем детали тщательно очищают. Можно промыть их в бензине или керосине. Но если есть новые полуоси, старые можно просто выбросить. Затем из тормозной системы сливается жидкость. Далее демонтируются узлы и детали барабанного тормозного механизма. Необходимо оставить только трубки. Затем снимают стопорные кольца и извлекают ступичный подшипник. Проделать это можно только с помощью пресса. Кольцо сделано так, что отрывная нагрузка равна пяти тоннам. Можно обойтись и без пресса. Кольца просто варварски распиливаются болгаркой. Но нужно делать так, чтобы не повредилась сама полуось. Пилят не до конца. Далее, кольцо раскалывается зубилом, и вынимается подшипник. Полуоси должны протачиваются под внутренний посадочный диаметр тормозных дисков.

Задние дисковые тормоза на ВАЗ 2107 своими руками

Прогресс не стоит на месте и дает свои результаты. Наши автолюбители все больше черпают идей из новых технологий. Современные автомобили оборудуются дисковыми тормозами как спереди, так и сзади. Автомобили отечественного производства до сих пор оборудованы барабанными тормозными механизмами. Прогресс пошел в серию, начиная с ВАЗов восьмой модели. Но, как и раньше, дисковые тормоза ставятся только на переднюю ось.

Задние дисковые тормоза на ваз 2107. Эффективность дисковых тормозов уже известна практически каждому. Поэтому зачастую автолюбители сами переделывают барабанные тормоза на дисковые. Такая замена сопровождается некоторыми сложностями, но энтузиастов это не останавливает. Что понадобится? Если вы решили улучшить характеристики тормозов, тогда давайте разберемся, что нам понадобится. Во-первых, две полуоси ВАЗ 2107, подойдут как старые, так и новые, все зависит от их состояния, к ним стопорные кольца, подшипники и сальники (они обязательно должны быть новыми). Во-вторых, суппорта и тормозные диски от «восьмерки». Еще потребуются четыре нижних болта крепления суппорта 21075, еще гайки, болты, шайбы и хомуты. И последнее – проставки передних колес, толщиной 5 мм. Также понадобится по чертежу изготовить кронштейны крепления суппорта. Как установить задние дисковые тормоза на ваз 2107 своими руками? Как снимаются полуоси заднего моста, можно найти в любой инструкции по эксплуатации. Если полуоси будут использоваться старые, нужно их промыть в бензине. Так как изменения коснутся тормозов, сливаем тормозную жидкость и снимаем весь тормозной механизм до тормозных трубок. Нам понадобится снять подшипник ступицы вместе со стопорным кольцом. Стопорное кольцо рассчитано на отрывную нагрузку до трех тонн, снять его без пресса практически невозможно. Так как они нам больше не понадобятся, пропиливаем их болгаркой, но не до конца (повреждения полуоси недопустимы). Потом берем зубило и с помощью него раскалываем подшипник, стараясь не повредить его посадочное место. Теперь понадобится помощь токаря. Нужно проточить полуось с проставкой под внутренний диаметр тормозного диска. Из-за особенности конструкции диска проставку протачиваем на чуть больший диаметр. Дальше можно приступать к сборке. Начинаем сборку полуосей. Предварительно нужно промыть детали от пыли и грязи, затем обсушить. Устанавливаем пыльник, кронштейн крепления суппорта и компенсирующее кольцо. Дальше идет подшипник, также промытый от технологической смазки и пыли. Его лучше запрессовывать с помощью отрезка трубы, ее диаметр должен быть равным диаметру внутреннего кольца подшипника. Одним концом трубу упирают во внутреннее кольцо подшипника, по другому ударяют. Торопиться при этом не следует, так как можно повредить подшипник. Бить по внешнему кольцу подшипника строго запрещается, так как можно разбить рабочие поверхности подшипника, и он при эксплуатации очень скоро выйдет из строя. Подшипник запрессовывают до ограничителя посадки. После этого проверьте, плотно ли сидит подшипник. Дальше, с помощью газовой горелки разогревают стопорное кольцо докрасна и очень быстро бросают его на полуось. Главное при этом — не перепутать стороны кольца и проследить, чтобы оно плотно село, иначе его придется потом спиливать и ставить новое. Кстати, недостаточный разогрев может привести к неплотной посадке кольца, поэтому за этим тоже нужно проследить. Забить холодное кольцо на посадочное место невозможно. Окончательная сборка. После остывания полуоси приступаем к окончательной сборке. Сначала ставится расточенная проставка, а на нее тормозной диск. Устанавливаем всю конструкцию на автомобиль. Следом ставим суппорт, соединяем тормозные шланги и прокачиваем тормоза. Чтобы тормозной шланг не перетерся, на место соединения тормозной трубки и резинового шланга надеваем обрезок резинового шланга большего диаметра и притягиваем его хомутом. Основная проблема данной конструкции состоит в том, что для ручника нужно использовать гидравлический привод или суппорт другой конструкции (такие суппорта можно найти только у иностранных производителей).

Задние дисковые тормоза на Ваз Нива

Можно ли поставить задние дисковые тормоза на Ниву 21213?

Задние дисковые тормоза на Ниву ВАЗ 2121 21213 21214

Требуемые инструменты и материалы для замены передних дисков

Для успешной замены тормозных дисков на автомобиле ВАЗ 2107 потребуется перечень инструментов, которые представлены в таблице ниже.

Таблица — Инструменты и материалы необходимые для замены передних дисков

Инструменты и материалы	Примечание
Рожковый ключ	«на 7», «на 17»
Головка или накидной ключ	«на 17»
Монтажная лопатка	Можно заменить куском прочной арматуры или прочим металлическим стержнем
Домкрат	Не требуется при наличии подъемника
Отвертка	Прочная, с прямым, плоским лезвием
Трещотка	С головкой «на 17»
Баллонный ключ	Для выполнения демонтажа колеса
Медная смазка	Наносится на посадочное место тормозного диска для предотвращения его прикипания. Также нанесение медной смазки позволяет избежать появления коррозии.
Металлическая щетка	Для очистки креплений и рабочих поверхностей от загрязнений
Проникающая смазка	Для снижения риска повреждения тормозного механизма при откручивании креплений, а также для облегчения процесса демонтажа диска.
Молоток	Для срывания прикипевшего расходника с посадочного места
Проставка	Из дерева, плотного пластика или мягкого металла

Абсолютные неисправности ТС

В процессе эксплуатации тормозящие функции системы ухудшаются. Это связано с износом узлов, агрегатов и деталей, для которых требуется ремонт. Некоторые неисправности ТС предусмотрены специальным «Перечнем…», и с ними запрещается движение.

Неэффективность рабочей ТС

Наиболее распространенная неисправность тормозной системы (в том числе и ВАЗ-2107) – это неэффективность, которая диагностируется двумя основными параметрами (при осуществлении специализированного инструментального исследования):

• увеличением тормозного пути;
• ростом установившегося замедления при торможении.

Подобные неисправности можно определить и «на глаз». После движения на легковом автомобиле по сухой дороге со скоростью 40 км/ч при осуществлении торможения автомобиль проходит расстояние, превышающее 12,2 м. В этом случае, согласно пункту 2.3.1 ПДД, использование транспортного средства запрещается (даже до места стоянки или ремонта). Указанная неисправность может быть обусловлена:

1. наличием воздуха в системе;
2. утечкой жидкости из системы;
3. изношенностью колодок;
4. выходом из строя главного или колесных цилиндров.

Иными словами, мониторингу должна быть подвержена практически вся ТС. Ремонт (замена) узлов и агрегатов потребует прокачки системы для удаления из нее воздуха.

Негерметичность рабочей ТС

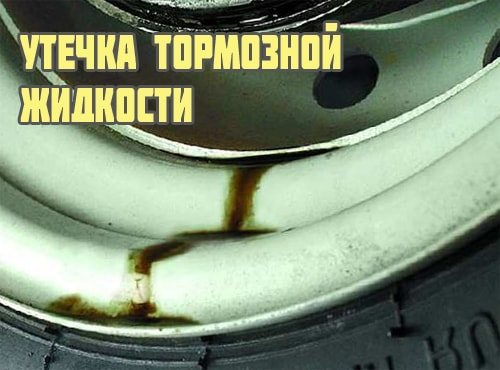

В ходе работы ТС узлы, агрегаты и детали подвергаются износу, что приводит к разгерметизации системы и утеканию тормозной жидкости. Чаще всего это происходит в тормозных шлангах или колесных цилиндрах. Ремонт неисправности осуществляется путем мониторинга течи и замены поврежденных элементов.

Негерметичность системы тоже исключает возможность эксплуатации автомобиля (согласно пункту 2.3.1 ПДД).

Неэффективность стояночной ТС

Данный дефект — самый распространенный, когда автомобиль осуществляет непроизвольное движение даже при зафиксированном «ручнике». Это обусловлено износом колодок, дисков или барабанов, а также вытягиванием тросовых элементов.

Согласно требованиям «Перечня…», стояночная ТС должна обеспечивать неподвижное состояние легкового автомобиля:

• на уклоне до 16% при полной нагрузке;
• на уклоне 23% в снаряженном состоянии.

В том случае, когда данные требования не выполняются, двигаться на автомобиле можно только до места стоянки или ремонта. Ремонт неисправности обеспечивается регулировкой натяжения троса специальной гайкой или заменой изношенных деталей.

О проточке тормозных барабанов

Как было сказано выше, некоторые дефекты, возникшие во время эксплуатации тормозных барабанов, можно устранить с помощью так называемой проточки. Сразу следует сказать, что самостоятельно проточить барабан в условиях гаража не представляется возможным. Потому что для этого, во-первых, нужен токарный станок, а во-вторых, нужен навык работы на этом станке, причём навык серьёзный. Начинающий водитель вряд ли может похвастаться наличием станка у себя в гараже и соответствующими навыками. Поэтому вариант у него остаётся только один: обратиться за помощью к квалифицированному токарю.

Так что же представляет собой проточка тормозного барабана? Обычно она состоит из трёх этапов:

• подготовительный этап. Токарь снимает примерно полмиллиметра металла с внутренних стенок барабана. После этого станок выключается, а барабан внимательно осматривается на предмет внутренних дефектов. Подготовительный этап позволяет определить общий уровень изношенности барабана и целесообразность дальнейшей работы. Иногда после подготовительного этапа выясняется, что проточка бесполезна из-за сильного износа, и барабан проще заменить, чем протачивать;
• основной этап. Если после предварительной обработки выяснилось, что барабан изношен не сильно, то начинается основной этап проточки, во время которого токарь сглаживает и шлифует все мелкие трещины и канавки. В ходе этой работы с внутренних стенок барабана будет снято ещё около 0.3 мм металла;
• заключительный этап. На этом этапе отшлифованная поверхность полируется с помощью специальной пасты. Эта процедура устраняет даже самые мелкие дефекты, которые не видны невооружённым глазом, а поверхность становится идеально ровной.

Здесь же следует отметить, что проточка поможет избавиться от внутренних дефектов на барабане, однако она будет бесполезна, если геометрия барабана нарушена. К примеру, барабан перекосило из-за удара или вследствие сильного перегрева. Если барабан чугунный, то его придётся менять, так как выправить хрупкий чугун с помощью слесарных инструментов чрезвычайно сложно. Если барабан на «семёрке» легкосплавный, то его можно попытаться выправить. И только после этого приступать к проточке.

Как часто нужно менять передние колодки

Начнем с того, что на автомобиле ВАЗ 2107 передние тормоза представлены дисковой системой, которая в некотором роде является намного лучше, нежели барабанная, но сейчас не об этом. Спереди на каждом суппорте размещены по 2 колодки, которые и отвечают за эффективное торможение автомобиля. Передние тормозные колодки ВАЗ 2107 имеют следующий вид, представленный на фото выше.

По сути изделия представляют собой стальную пластину, на которую наносится специальный фрикционный слой. Именно этот фрикционный слой и является основой торможения автомобиля. Когда этот слой стирается, что зависит не только от частоты использования педали тормоза, но и от характера вождения, то владельцу автомобиля срочно необходимо заменить тормозные колодки на ВАЗ 2107. Если этого не сделать своевременно, то каким может быть итог, понимаете сами.

Как часто необходимо менять рассматриваемые детали, зависит от таковых факторов:

• состояние тормозной системы;
• характер и манеры вождения;
• производитель изделий;
• регулярность прохождения ТО.

Но наш менталитет таков, что мы не обращаем внимания на то, как часто нужно менять колодки, а делаем это уже когда прижмет. Причины, которые свидетельствуют о том, что автомобиль требует провести ремонтные работы тормозной системы, обусловлены следующими признаками:

1. появление посторонних звуков при нажатии на педаль тормоза: скрип или скрежет;
2. чтобы затормозить, необходимо приложить усилие;
3. при торможении автомобиль начинает уходить в занос.

Ориентировочно заменять передние колодки на автомобиле необходимо через каждые 25-30 тысяч км. Но этот диапазон является средним, так как кто-то может отъездить и 50 тысяч км без замены изделий, а можно только 10. Что представляет собой замена передних тормозных колодок ВАЗ 2107, рассмотрим детальнее.

Детальное описание замены передних колодок на ВАЗ 2107

Замена колодок на ВАЗ 2107 представляет собой несложный процесс, к которому требуется отнести серьезно. Для начала необходимо приобрести новые изделия. Покупать их необходимо комплектом, да и проводить замену следует сразу на обоих колесах. После этого убедиться в наличие основного перечня инструментов, это:

• отвертка;
• молоток и зубило;
• плоскогубцы;
• стандартный набор гаечных ключей;
• смазка WD-40;
• очиститель Brake Cleaner (не обязательно).

Приступаем к рабочему процессу:

1. Первоначально следует удалить из тормозного бачка часть жидкости, что делается для исключения ее перелива через край и попадания в моторный отсек.
2. Под колеса следует подставить башмаки, а затем установить домкрат и поднять переднюю часть. После снимается колесо, а затем очищается поверхность суппорта от грязи и пыли.
3. Используя тонкую отверточку, следует извлечь два видимых шплинта. Эти шплинты предназначаются для удержания штоков колодок. На фото ниже представлен вид расположения этих двух шплинтов.
4. Используя отвертку, необходимо выдавить штоки колодок. Если собственных усилий недостаточно, то можно воспользоваться молотком и пробоем.
5. Изделия удерживаются дополнительно пружинными конструкциями, которые можно рассмотреть на фото выше. Их также необходимо демонтировать, для чего воспользоваться плоскогубцами.
6. Когда штоки и пружины извлечены, можно приступать к демонтажу самих изделий. Обычно колодки сидят неплотно, поэтому их достаточно поддеть отверткой и вынуть, как показано на фото ниже.
7. Как только колодки демонтированы, рекомендуется провести очистку посадочного места при помощи специальных средств, и можно приступать к установке новых.
8. Для этого с помощью монтажки или отвертки нужно развести оба цилиндрика, тем самым подготовить место для новых(более толстых) колодок. Параллельно не забываем следить за уровнем вытесняемой жидкости в бочке, и при необходимости отбирать ее.

После установки новых изделий на свои места, следует в обратном порядке установить штоки и крепежные пружины. На этом замена передних колодок на популярном автомобиле ВАЗ 2107 завершена. Ничего сложного, как видите, вовсе нет. Все просто и понятно, но при этом главное выполнять все действия в порядке, описанном выше. После установки новых элементов системы по инструкции, прокачку тормозов осуществлять нет необходимости.

Если уж вы решили заменить изношенные изделия, то рекомендуется новые приобретать таких фирм, как Феродо, АТЕ или Ниппон. Они гораздо дольше прослужат, а также порадуют своим качеством и показателями торможения. Если вы все еще не знаете, как поменять передние тормозные колодки на жигулях, то данный материал будет хорошим помощником. И помните, что переплатить мастеру на СТО вы всегда успеете, но только пи этом вы не сможете получить бесценный опыт по ремонту своего автомобиля.
