Подключение webasto к сигнализации starline а93

Что такое вебасто

Предпусковой подогреватель вебасто служит для разогрева холодного двигателя и прогрева салона автомобиля. Устройство облегчает запуск мотора при низких температурах и предварительно прогревает салон, растапливая лед и снег, налипшие на кабину перед началом движения, и при наличии сложных метеорологических условий.

Изделие представляет собой небольшой прибор, установленный в моторном отсеке, система питания которого сообщается с автомобильной, а контур охлаждения врезан в контур охлаждения двигателя. Управляется при помощи электронного модуля, подключенного к бортовой сети машины.

Как пользоваться брелком

Программирование команд и функций пультов управления Старлайн А94 производится как в сервисных мастерских, так и собственноручно автовладельцем. Для правильного выполнения всех манипуляций, последний должен в первую очередь знать для чего используются кнопки устройства.

Клавиши брелков предназначены для:

• включения и выключения охранного режима авто;
• дистанционного завода мотора;
• автоматической активации двигателя по температуре, будильнику или таймеру;
• беззвучной активации и дезактивации охранного режима машины;
• настройки датчиков удара, включая уровни чувствительности;
• настройки датчиков наклона автомобиля;
• удалённого отключения силовой установки.

• кратковременное нажатие на первую кнопку при неработающем зажигании — активация режима охраны с работающей сиреной;
• такое же кратковременное нажатие на первую кнопку любого брелка — выключение режима охраны;
• двойное нажатие клавиши номер один — активация и дезактивация охранного режима авто в бесшумном режиме;
• долговременное зажатие второй кнопки — активация режима управления брелком.

Существует несколько типов нажатия клавиш на пультах управления, отличающиеся между собой по длительности и количеству используемые кнопок:

1. кратковременное — длиться не более полусекунды и может применяться как к одной клавише, так и к нескольким;
2. долговременное — длится более секунды, вплоть до появления мелодичного звука, исходящего от пульта и производится как с одной, так и двумя клавишами;
3. двойное — нажатие одной кнопки дважды подряд в течение одной секунды;
4. последовательное воздействие — два подряд воздействия на одну или больше клавиш, одно из которых долговременное, а другое кратковременное.

Различные комбинации нажатия кнопок применяют для управления системой как посредством основного брелка, так и дополнительного. О том как это работает на новых моделях, можно узнать из фото и видео.

Настройка времени

https://youtube.com/watch?v=P0p43i8q-yw

Первым делом необходимо выставить показания часов. Для этого используют вторую и третью клавиши — первая из них позволяет увеличить значение, а вторая уменьшить. Чтобы приступить к установке минут, кратковременно нажимают кнопку номер 4. Выставление значения происходит точно так же, как в предыдущем случае.

После того, как удалось установить время, владелец выходит из меню с помощью длительного нажатия всё той же четвёртой клавиши.

Включение звука

Звук на брелке настраивается так же в меню функций. Для входа в него длительно зажимают четвёртую кнопку. После появления меню её же кратковременно нажимают до момента появления пиктограммы с изображением пульта. Звук включают нажатием второй клавиши, а выключают — третьей.

Как завести и заглушить машину

Старлайн А94, как и другие сигнализации семейства, позволяет включать и выключать двигатель автомобиля дистанционно. Для этого предварительно необходимо подготовить авто. В случае, если установлена ручная коробка передач, то устанавливают режим программной нейтрали, а стояночный тормоз — включают. При АКПП используют парковочный режим. Зажигание должно быть выключено, а все двери и багажник — закрыты.

Для дистанционного пуска мотора курсором, посредством первой клавиши, выбирают иконку с изображением лопастей и кратковременно нажимают клавишу 3. Или же долговременно зажимают кнопку 1 и после появления звукового сигнала — воздействуют коротко на третью клавишу.

Остановить запущенный двигатель можно как с помощью той же пиктограммы, нажав на этот раз коротко вторую клавишу или же последовательным нажатием первой и четвёртой кнопок.

Как открыть багажник

• выбрать курсором иконку с изображением двери багажного отсека;
• кратковременно воздействовать на кнопку 2 или 3.

Во втором же варианте последовательно нажимаю клавиши номер 2 и 1 — первую из них долговременно, а вторую кратковременно.

Снятие блокировки

Блокировка кнопок используется автовладельцами как мера защиты от их нежелательного нажатия. Но многие её избегают использовать, поскольку не знают, как снять этот режим. Чтобы разблокировать заблокированный пульт, необходимо одновременно нажать вторую и третью клавиши устройства.

Разбираемся с функциями устройств

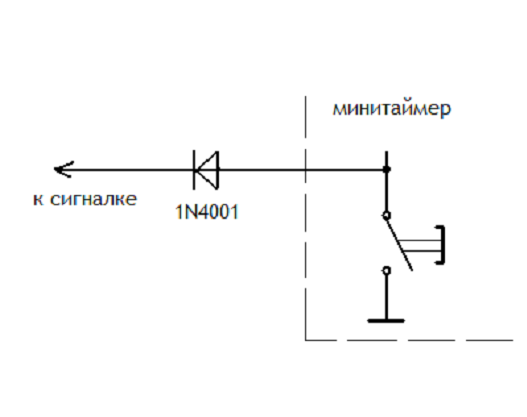

Вам потребуется соединить два устройства: минитаймер и основной блок сигналки. К сожалению, точки подключения сигнализации в первом из них отсутствуют. Создать такую точку можно самому, но прежде изучите то, как подогрев включается «штатно».

Схема, рассмотренная выше, реализуется просто. Но у нее есть недостаток – придется разбирать модуль таймера. Другие варианты подключения тоже существуют.

Здесь желто-синий и зелено-красный провода – это дополнительные выходы. Наша схема, в свою очередь, предусматривает подключение к одному дополнительному выходу (к любому), при этом она не содержит реле.

Launching Webasto via starline alarm … — logbook Mitsubishi Pajero Sport 2012 on DRIVE2

Привет читателям, вообщем с началом холодов, опять пришла идея автоматизировать запуск нагревателя удаленно. В прошлом году зимой часто бывали такие моменты что придя домой вспоминал что не выставил таймер на прогрев… Хотя стоит всего нажать на одну кнопку, но это как то забывалось, желание после рабочего дня попасть домой перекрывало память об утреннем прогреве) Все как то руки не доходили все это сделать, но в итоге в этом году приготовил сани летом))(Осенью…-Лучше поздно чем никогда))) Эта идея с успехом реализована у самого производителя нагревателя… Хочешь с брелка…Хочешь с телефона. только готовь $ … Цены вообще ШИК. цена пульта от 10 000р. Цена на модуль с симкой для телефона(Все конечно круто смс, или приложения для айфонов и андройдов) но если учесть цену или …ну например если у вас и так сигнализация с gsm . в машине 2 номера)) смысл?кст цена за модуль gsm для нагревателя от 16 000р. В общем о чем это я… ах да о ЖАБЕ и как её победить)) Так, имея некоторый опыт в электронике, умении работать с паяльником, и установке сигнализаций, задумался… а если запускать webasto с доп канала сигнализации (незря же их—«доп каналы» придумали.) Сказано …сделано))) (учитывая что шел к этому 8 месяцев))) Загуглил. а такое уже решено) Вообщем вот… ДАНО: Webasto and STARLINE (обладателям магической машины magicar нужен проводок с доп канала блока, на старлайне берем за основу желтый с черной полоской провод) Все просто и понятно… Ну и результат работы на видео в конче .) (Сори за диагональное видео, снимать и нажимать на брелок одному тяжко))

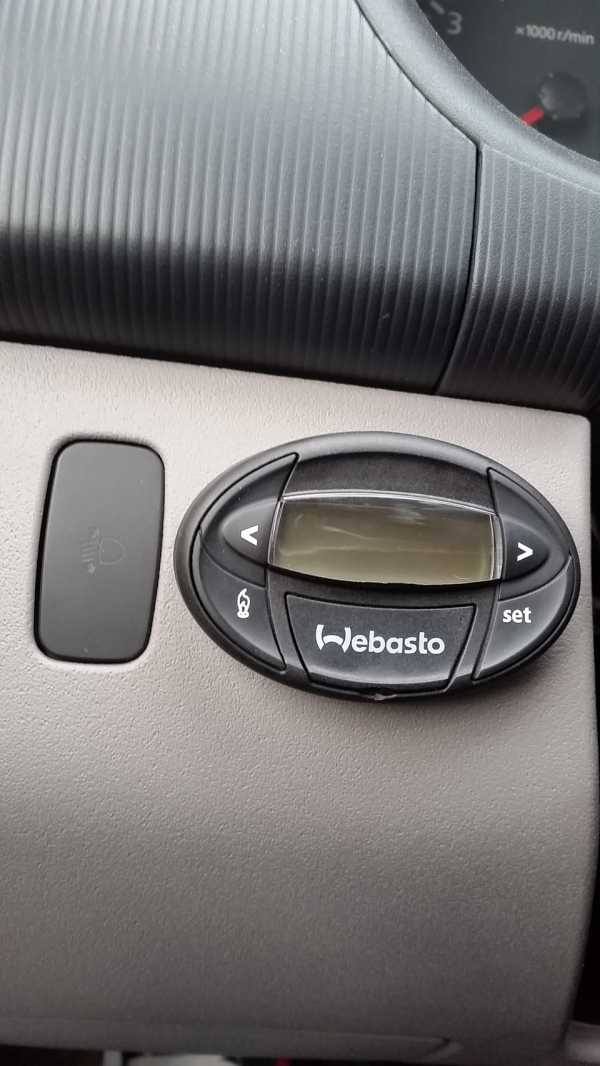

И так имеем WEBASTO с таймером

Фото с брелком…

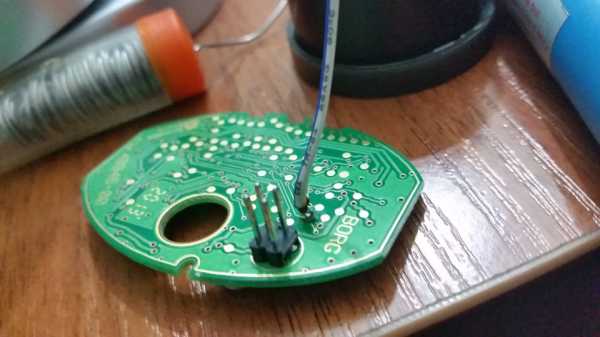

Подпаеваемся на нужный контакт… (если паяльник не держали в руках…пишите помогу научу))

Делаем дырдочку для провода

Вот жето черный провод на старлайне с доп кана

www.drive2.com

Как пользоваться вебасто

Оценить преимущества предпускового подогревателя можно только в случае его использования, но перед этим необходимо научиться им пользоваться. Управление прибором достаточно простое, а для его освоения нужно знать некоторые особенности.

Как запускать вебасто

По умолчанию устройство установлено в зимний режим. Если планируется использовать именно его, штатный обогреватель устанавливается в положение «тепло». При трехступенчатом вентиляторе выбирают первое деление, а при четырехступенчатом – второе. При возникновении неисправности система блокируется функцией электронной блокировки. Запускают прибор дистанционной системой «Телестарт» или при помощи таймера. Включать вебасто несколько раз при общем времени пользования больше 1 часа не следует, так как это приводит к разрядке аккумулятора.

Запуск вебасто с телефона

Оптимальный вариант управления прибором — запуск с телефона. Для этого задействуется отдельно подключаемый GPS-блок ThermoCall (модуль с антенной), который стоит около 14 тыс. руб., и позволяет управлять функциями вебасто с мобильного, отправив СМС-сообщение на номер, присвоенный прибору. Модуль позволяет управляться с пяти независимых телефонных номеров – это удобно, если машиной пользуются несколько членов семьи. Также разработаны приложения вебасто для управления со смартфона и планшета, на которые приходит обратная связь с данными температуры и срабатывания сигнализации.

Как настроить время на вебасто

Установка времени производится удержанием кнопки «set» с одновременным нажатием кнопки «вперед» или «назад», после чего «set» нужно отпустить. Будет отображено текущее время с соответствующим мигающим символом. Сама настройка осуществляется кнопками «вперед» или «назад», а выставленное время сохранится нажатием «set» или вслед за тем, как погаснет экран.

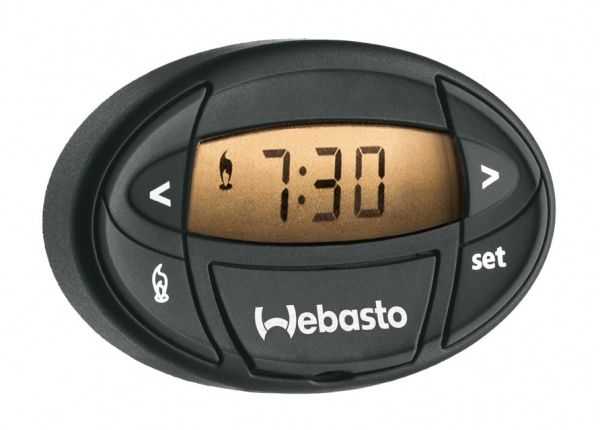

Пульт управления вебасто

Назначение приспособления – включать и выключать прибор, находясь от него на удалении до 1 км, и задавать продолжительность его работы. Пульт будет удобен тем водителям, которые хранят автомобиль рядом с местом проживания. Его использование удобнее регулярного программирования мини-таймера, тем более, что многие забывают это делать, а пульт включает обогрев простым нажатием кнопки. Слабая сторона этого способа управления в том, что препятствия, радиопомехи и линии электропередач сокращают дальность действия пульта, что отображает индикатор, показывающий уровень сигнала.

Запуск вебасто с брелка сигнализации пандора

WebastoThermoTop Evo Start + Pandora 3910 Pro

Ориентирован на подогрев двигателя с дальнейшим дистанционным запуском двигателя. Зимняя эксплуатация автомобиля всегда связана с целым рядом проблем. Одной из основных сложностей является запуск двигателя в морозы. Зачастую для старта водителям приходится потратить немало времени. При этом «холодные» запуски крайне негативно отражаются на эксплуатационном ресурсе силового агрегата и могут стать причиной его преждевременного выхода из строя. Проблема эффективно решается при помощи предпусковых подогревателей двигателя производства компании Webasto, которые обеспечивают прогрев мотора и его запуск при оптимальной температуре. Остается только подобрать наиболее удобный и функциональный вариант управления подогревателем. Представляю вам новый комплект оборудования, который включает два высокотехнологичных устройства: предпусковой подогреватель WebastoThermoTop Evo Start 5 кВт и автосигнализацию с функцией автозапуска Pandora 3910 Pro. Модель подогревателя можно выбрать как для бензинового мотора, так и для дизельного двигателя.

Преимущества использования WebastoThermoTop Evo Start совместно с Pandora 3910 Pro

Установив этот комплект, вы получаете два устройства которые не только эффективно справляются со своими прямыми функциями, но и работают в тесной связке друг с другом. В данном случае автосигнализация Pandora 3910 Pro выступает в качестве управляющего устройства для предпускового подогревателяWebastoThermoTop Evo Start, естественно при этом сохраняет функции охранного комплекса.

Сигнализация, получив по выбранному каналу управляющую команду от водителя, включает предпусковой обогреватель, который обеспечивает нагрев охлаждающей жидкости. После того, как температура антифриза достигнет значения 50 °С, сигнализация Pandora 3910 Pro обеспечивает автоматический запуск ДВС. При этом производится включение и штатной климатической установки транспортного средства, благодаря чему температура в салоне авто доводится до комфортного значения, оттаивают стекла. Применение комплекта WebastoThermoTop Evo Start + Pandora 3910 Pro дает водителю уверенность, что двигатель его автомобиля заведется без проблем даже в самую морозную погоду. Кроме того, за счет оптимального режима старта обеспечивается эффективная профилактика неисправностей и увеличивается эксплуатационный ресурс мотора. Также совместное использование предпускового подогревателя и сигнализации с автозапуском позволяет водителю сразу садиться в уже прогретый автомобиль с комфортной температурой внутри салона. Управление системой сигнализации, а значит и предпусковым подогревателем двигателя, реализовано через специальные мобильные приложения на платформах Android и iOS.

Webasto

Вебасто выполняет функцию подогрева двигателя перед его запуском. Это дает стопроцентный беспроблемный его пуск в любое время года. Крайне полезен Вебасто в зимнее время, так как с его помощью будут подогреты салон, стекла, и собственно двигатель. Это все дает возможность сразу начать движение и не ждать пока мотор прогреется.

Выглядит вебасто как небольшой прибор с размерами 25 х 10 х 17 см.

Устанавливается он в отделе двигателя в районе бампера или под капотом. Подключается прибор к охлаждающему контуру, бортовой сети и топливному баку.

После срабатывания сигнала о включении в камеру внутреннего сгорания Вебасто начинает поступать топливо и воздух, сгорание которых подогревает жидкость в теплообменнике. Затем теплая жидкость прокачивается по охлождающему контору, тем самым прогревая радиатор печки и двигатель. Отопитель включается автоматически, поэтому следует включить режим печки на тепло.

Подключение Вебасто к Starline

Для того, чтобы подключить систему подогрева к сигнализации, можно воспользоваться дополнительным оборудованием охранной системы, но не все модели СтарЛайн могут поддерживать такую возможность.

Все управление происходит под средством использования дополнительного оборудования и его канала связи. В данном случае используется система выхода стандартного пульта включения автоматического отопления, к которому подключается сигнализация СтарЛайн. Для обеспечения стабильной работы необходимо постоянно поддерживать напряжение в +12 Вольт. Дополнительный диод обеспечивает защиту выхода таймера.

Чтобы получать подтверждение о том, что двигатель прогрет, нужно подключить гнездо №3 модуля сигнализации к блоку управления реле вентилятора обогревателя салона.

Запустить вебасто можно двумя способами. Первый требует звонка на модуль включения обогревателя, второй отправки смс сообщения на номер дополнительного номера.

После того, как двигатель прогрелся до необходимой температуры в 30 градусов, придет обратная смс о том, что двигатель успешно прогрет и готов к запуску. Также может прийти информация касательно работы отопителя салона.

Теперь обещанный совет по приручению прожорливого подогревателя

С Вебастой может случиться неприятность, когда выходишь в −35-40° на улицу, садишься в машину, которую уже полчаса греет подогреватель, поворачиваешь ключ зажигания, радостно наблюдая как датчик температуры двигателя показывает уже 65-70°, поворачиваешь ключ дальше. и ничего! При сильном морозе у всех аккумуляторов ёмкость и так падает, а тут ещё и подогреватель полчаса аккумулятор «жрал». Итог очевиден: к вашему приходу аккумулятор уже не позволяет завести прогретую машину.

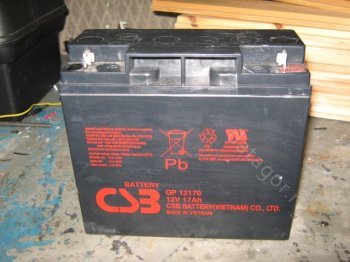

После такого случая я задумался, что делать? Нужен отдельный аккумулятор, но ставить аккумулятор в багажник и тянуть провода через всю машину не очень хотелось. На глаза попалась куча необслуживаемых аккумуляторов от бесперебойных источников питания и я решил попробовать запитать подогреватель от такого аккумулятора. Выбрал экземпляр GP12170 (CSB) на 17 А·ч. По ширине и высоте один в один, как стандартный автомобильный аккумулятор и место ему было найдено в коробе с родным аккумом.

Вебаста запитана отдельно от дополнительного аккумулятора и при выключенном зажигании не связанна с цепью автомобиля, соответственно не сажает его аккумулятор. При включении зажигания, через реле аккумулятор обогревателя соединяется с основным и в процессе езды подзаряжается.

Видео работы дистанционного запуска: Ролик 1 , Ролик 2 .

StarLine и Webasto: обзор, способ подключения

StarLine – компания, которая занимает первое место по производству охранных систем с инновационными возможностями. Их сигнализации подходят на любые типы и марки автомобилей. Абсолютно все модели охранных систем подходят для работы на территории России и прилежащих странах. Охранная система обеспечивает максимальный уровень защиты автомобиля, именно StarLine считается лучшими на рынке продаж автосигнализаций.

Компания занимается выпуском современных систем автосигнализаций, высокочувствительныхиммобилайзеров, поисковых комплексов GSM и GPS и другие. Штат компании составляет более 1000 человек, которые каждый день изобретают все новые технологии защиты автомобиля от угона. По всей территории России насчитывается более 50-ти официальных представительств компании, где происходит сервисная поддержка.

Все новое – лучшее!

• Телематические технологии. Телематика была рождена в результате эксперимента по слиянию телевизионных коммуникаций и информатики. Именно телематика сейчас является основным на что опирается компания в разработки своих охранных систем. Уже отталкиваясь от телематики появляются новое оборудование и гаджеты. Они полностью безопасны в использовании, а также не несут никакого вреда на состояние автомобиля. Передовой возможностью считается то, что можно узнать все о состоянии своего автомобиля с помощью обычного смартфона. Такая функция поддерживается только у СтарЛайн.
• СAN Телематика. Данная технология при условии установки специального модуля и шины CAN позволяет запросто управлять центральным замком автомобиля, багажником, аварийкой и другими частями с помощью жестом руки.

Особенности StarLine

Вся продукция крайне устойчива к температурным переменам, так она устойчиво работает при температурах от -45 до +85 С. При тестированиях ее в данном диапазоне температур не было замечен не единого сбоя системы. Между автомобилем и брелком сигнализации имеется собственная цифровая связь, которая очень устойчива к внешним помехам иных радиоприборов.

А для кодграберов становится невозможным считать код с сигнализации, так как эти радиочастоты максимально защищены, и постоянно меняется код ключа.

Webasto

Вебасто выполняет функцию подогрева двигателя перед его запуском. Это дает стопроцентный беспроблемный его пуск в любое время года. Крайне полезен Вебасто в зимнее время, так как с его помощью будут подогреты салон, стекла, и собственно двигатель. Это все дает возможность сразу начать движение и не ждать пока мотор прогреется.

Выглядит вебасто как небольшой прибор с размерами 25 х 10 х 17 см.

Устанавливается он в отделе двигателя в районе бампера или под капотом. Подключается прибор к охлаждающему контуру, бортовой сети и топливному баку.

Прибор отопления можно запрограммировать на таймер, который установлен в салоне, либо со специального пульта, который может подавать сигнал находясь на расстоянии до 900-1000 м.

После срабатывания сигнала о включении в камеру внутреннего сгорания Вебасто начинает поступать топливо и воздух, сгорание которых подогревает жидкость в теплообменнике. Затем теплая жидкость прокачивается по охлождающему контору, тем самым прогревая радиатор печки и двигатель. Отопитель включается автоматически, поэтому следует включить режим печки на тепло.

Имеется возможность выбора температуры в салоне. После того, как температура достигла своей нормы, печка начинает поддерживать эту отметку.

Разбираемся с функциями устройств

Вам потребуется соединить два устройства: минитаймер и основной блок сигналки. К сожалению, точки подключения сигнализации в первом из них отсутствуют. Создать такую точку можно самому, но прежде изучите то, как подогрев включается «штатно».

Схема, рассмотренная выше, реализуется просто. Но у нее есть недостаток – придется разбирать модуль таймера. Другие варианты подключения тоже существуют.

Здесь желто-синий и зелено-красный провода – это дополнительные выходы. Наша схема, в свою очередь, предусматривает подключение к одному дополнительному выходу (к любому), при этом она не содержит реле.

Старлайн с турботаймером: как настроить, включить и отключить турботаймер на сигнализации

Производители современных автомобилей, с целью увеличения мощности двигателя и сокращения выброса продуктов горения в атмосферу, все чаще используют технологию турбирования. Главным недостатком разработки является закупоривание газов и масел в турбине в результате ее перегрева в момент эксплуатации. Избежать дорогостоящего ремонта помогает подключение турботаймера.

Под турботаймером понимается некое устройство или функция в составе автосигнализации, поддерживающие работу турбированного двигателя на холостых оборотах после выключения зажигания автомобиля.

При достижении оптимальной температуры, двигатель автоматически глохнет.

Однако данная функция поддерживается не всеми производителями сигнализаций.

Лидирующей маркой является Старлайн с турботаймером, уже встроенным в блок сигнализации, не требующим установки дополнительных элементов.

Необходимость турботаймера

В основе работы турбированного двигателя лежит турбонадув, который при интенсивной эксплуатации автомобиля способен повысить температуру элементов выпускной системы до 800°С.

Во время движения роль охлаждающей жидкости играет моторное масло, циркулирующее по узлам двигателя

Именно поэтому важно оставить двигатель работающим на несколько минут после остановки

Чтобы не забыть об этой небольшой, но важной для исправной работы автомобиля детали, рекомендуются установить турботаймер

Разновидности турботаймера

Турботаймер может выступать в роли самостоятельного элемента, представляющего собой блок, устанавливаемый под торпеду с подключением к замку зажигания. А может быть в составе автосигнализации Starline. Последний вариант считается наиболее удобным, поскольку не требует синхронизации работы сигнализации и турботаймера, минимизируя риски сбоя охранной системы.

Одна из первых выпущенных сигнализаций, включающих турботаймер, Старлайн А9, стала незаменимым помощником автолюбителей на целое десятилетие. Позднее, стали появляться новые, усовершенствованные модели — Starline В9, В6, С6, А 62 и А 92.

Во всех линейках компании также предусмотрено наличие дополнительных функций. Например, сигнализация Старлайн с турботаймером и автозапуском доступна в современных моделях Е 90, А 91, А 94, В 94 и D 94. Такое сочетание помогает не только сократить расходы на установку систем по отдельности, но и облегчить жизнь автолюбителей в зимнее время года.

Настраивание турботаймера

После установочных работ рекомендуется проверить исправность функции и произвести необходимые настройки.Настройка турботаймера осуществляется по двум параметрам:

1. в зависимости от желаемого времени работы двигателя на холостом ходу;
2. в зависимости от температуры узла турбины.

Несмотря на единый принцип работы, существует некоторые нюансы, как настроить турботаймер. Даже модели единой линейки могут иметь отличия по настройкам.

Например, программирование турботаймера на брелке ранней модели — Starline a61 не предполагает самостоятельно заданного параметра времени. После определенного алгоритма действий турботаймер работает в автоматическом режиме указанный специалистом период. Аналогично выполняется программирование турботаймера на брелоке сигнализации Старлайн А91.

Более поздние модели линейки А оснащены возможностью самостоятельного выбора времени работы двигателя после извлечения ключа из зажигания. Так, программирование Старлайн А93 с помощью сервисных кнопок брелока, позволяет настроить режим турботаймера на период от 1 минуты. А настройки автосигнализации Старлайн А63 позволяют запускать турботаймер на срок до 4-х минут.

Активирование турботаймера

После произведенных настроек активировать турботаймер возможно по трем различным сценариям:

1. автоматически после включения стояночного тормоза и выключения зажигания;
2. с помощью брелка после включения стояночного тормоза, блокировки дверей и включения режима охраны;
3. после включения стояночного тормоза.

Автолюбитель может выбирать, как включить турботаймер на Старлайн, исходя из предпочтений и степени удобства каждого из вариантов.

Например, на сигнализациях старого поколения, вроде Старлайн а94, нет возможности самостоятельно запрограммировать длительность турботаймера, поэтому удобнее будет извлечь ключ из замка зажигания и активировать режим охраны.

Зачастую в инструкциях не указано как отключить турботаймер. Предполагается, что отключение режима аналогично активации, но в обратном порядке.

При ненадобности функции достаточно с помощью сервисных кнопок брелока деактивировать иконку, обозначающую турботаймер.

Функции брелка Старлайн а93

Меню функций основного брелка позволяет:

• установить:
  • текущее время;
  • время будильника;
  • время таймера обратного отсчета времени;
• включить или выключить:
  • таймер;
  • будильник;
• выбрать:
  • громкость сигнала тревоги или бесшумный режим;
  • тип звукового сигнала.

4.1. Как настроить время на брелке старлайн а93

Для настройки времени нажмите и держите нажатой кнопку 4 брелока до тех пор, пока не прозвучит мелодичный сигнал, а потом ещё два сигнала коротких. На табло начнут мигать цифры часов текущего времени.

Теперь вы можете выставить время. Кнопка два изменяет время в большую сторону, три – в меньшую.

После выставления часов переходите к настройке минут. Для этого коротко нажмите 4. Показания минут замигают.

Действуйте так же, как с выставлением часов – увеличивайте минуты кнопкой 2 и уменьшайте 3.

После исправления текущего времени вы можете подождать несколько секунд, ничего не нажимая. Брелок автоматически выйдет из режима меню и на нём уже будет отображаться выставленное вами время.

Видео настройки времени

4.2. Как отключить будильник с брелка старлайн а93

Для настройки будильника сначала войдите в режим настройки брелока, как было описано выше: нажать и удерживать кнопку 4 до второго короткого сигнала. После этого отпускаем кнопку и жмём на неё коротко 2 раза.

На табло замигает цифра часов будильника. Кнопками 2 и 3 увеличиваем или уменьшаем соответственно показания часов будильника.

После выставления часов нажимаем коротко 4.

Мигает цифра минут будильника. Меняем значение кнопками 2 и 3. Опять жмём коротко 4.

Мы попадаем в меню включения и выключения будильника. Чтобы отключить будильник на Старлайн а93 жмём 3. Для включения – 2. Если после этого подождать несколько секунд, ничего не трогая, то брелок выйдет из меню программирования.

Видео включения, выключения будильника

4.3. Как отключить таймер на сигнализации Старлайн а93

Для настройки таймера входим в режим меню. Напоминаю – кнопка 4 долго до второго короткого сигнала. Затем отпускаем 4 и на неё же коротко пять раз.

Мы попали в настройку часов таймера. Далее всё как обычно. 2 – увеличивает, 3 – уменьшает. Коротко 4 – переходим к настройке минут таймера.

Меняем значение кнопками 2 и 3. Жмём коротко 4.

Попадаем в меню включения-выключения таймера. Кнопкой 2 включаем его, 3 – выключаем. Ждём секунд 5 и выходим из программирования.

4.4. Бесшумный режим брелка Старлайн а93

Если вы читали всю статью с самого начала, то уже знаете, что есть беззвучный режим постановки и снятия с охраны (некоторые его называют бесшумная постановка или бесшумное открытие), при котором сирена не издаёт звуков, когда сигнализацию снимаем или ставим в охрану, но при срабатывании какой-нибудь зоны ревун кричит.

Есть бесшумный режим охраны (бесшумная охрана), когда при сработке какой-либо охранной зоны сирена не кричит, а все сигналы идут только на брелок – он вибрирует и пищит.

Есть ещё один бесшумный режим, но не самой сигнализации, а брелка. В этом режиме брелок не издаёт звуков, а только вибрирует. Также в меню можно настроить громкость сигналов брелока.

Для включения бесшумного режима брелка или регулировки его громкости проделываем следующее:

• Жмём долго кнопку 4 до второго короткого звука;
• отпускаем её;
• жмём коротко кнопку 4 восемь раз подряд (иконка сирены мигает);
• кнопкой 2 выбираем громкость сигналов брелка (громкие или тихие);
• кнопкой 3 выбираем бесшумный режим брелка;
  Выбор громкости сигналов и бесшумного режима брелка Старлайн А93
• далее можно ничего не делать и выйти из режима программирования, а можно нажать коротко кнопку 4 (переходим к выбору типа звукового сигнала) – иконка 1 или 2 мигает;
• кнопкой 3 включаем звук «сирена» или кнопкой 2 включаем звук «трель»;
  Выбор типа звукового сигнала брелка Старлайн А93 — сирена или трель
• ждём 5 секунд, ничего не нажимая и выходим из меню.

Как пользоваться пультом вебасто

Несмотря на все большее распространение предспусковых подогревателей, все еще возникают вопросы о том, как пользоваться вебасто. Это устройство предоставляет своему владельцу массу возможностей для комфортного использования авто.

Прежде всего, вебасто позволяет прогреть двигатель заранее. И благодаря этому вы существенно увеличиваете срок эксплуатации мотора, а еще садитесь сразу же в теплый салон без изморози на окнах и ледяного руля

И совершенно неважно, какая за окном температура. Мерзнуть в ожидании прогрева вам не придется

Возможности пульта вебасто

Для тех, кто привык оставлять автомобиль неподалеку от дома, весьма пригодится возможность управления подогревателем с помощьюспециального пульта. Так вы сможете включить или выключить вебасто, находясь на расстоянии до одного километра от своей машины. Это намного удобнее, нежели использование мини-таймера. Вместо того чтобы каждый раз его программировать, вы можете активировать вебасто одним движением пальца. Однако на качество сигнала могут повлиять радиопомехи, близость электропроводов и т. д. Поэтому не забывайте проверять показатели индикатора уровня сигнала. С его помощью вы узнаете о том, что отопитель «получил» ваш сигнал.

Не рекомендуется включать webasto, если авто находится в закрытом помещении (гараж) или на заправке. А также не стоит оставлять его включенным больше, чем на один час. Соблюдение этих нехитрых правил продлит срок службы подогревателя. Сам пульт нужно оградить от прямых солнечных лучей, холода, мороза, влаги и грязи. При использовании пульта лучше всего находиться на возвышенности или хотя бы на открытом пространстве.

Если ваш автомобиль не оснащен штатным подогревателем, в нашем центре вы можете не только его установить, но и получить от наших специалистов консультацию относительно того, как пользоваться пультом вебасто. Узнать приблизительную стоимость работ вы можете по телефонам, указанным на сайте.

Подключение к шинам данных и управления цепями

Подключение к шинам CAN и LIN производится в соответствии со схемой разъемов

Для корректной работы CAN и LIN шин следует ознакомиться, каким образом организована работа этих интерфейсов в вашем автомобиле. Если ваш автомобиль не поддерживает управление центральным замком и световыми сигналами по CAN-шине, следует использовать следующую схему подключения.

Охранный комплекс Старлайн А93 предусматривает четыре способа управления центральным замком:

• слаботочное управление;
• силовое положительное управление;
• силовое отрицательное управление;
• двухпроводное управление.

Схема подключения слаботочного управления изображена на рисунке

Схема подключения силового управления

Система StarLine A93 предусматривает различные варианты блокировки двигателя. Наиболее распространенный вариант изображен на рисунке

В качестве предпочтительных блокировок обычно используют блокирование напряжений, подаваемых на форсунки, цепь питания бензонасоса. Такая блокировка прекращает подачу топлива в двигатель, тем самым делая запуск двигателя невозможным. Вместе с тем, отказ по питанию этих устройств не приводит к накоплению ошибок двигателя, как при, например, блокировании катушки зажигания в бензиновых двигателях. В этом методе есть свой недостаток: практически все угонщики автомобилей о нем знают. Опытному специалисту не представляет никакого труда обойти эти блокировки в течение трех минут. Под окном этого никто делать не будет, но, транспортировав автомобиль подальше от места угона, его можно завести.

Поэтому Starline A93 предусматривает дополнительные слаботочные каналы блокировок. В использовании дополнительных блокировок можно проявить оригинальность, заблокировав какой-нибудь датчик, без которого двигатель не заводится либо привод автоматической коробки переключения передач, чтобы осложнить транспортирование автомобиля.

Работа через SMS

Процесс работы с сигнализацией через смс практически не отличается от работы через телефон (по звонку). За исключением того, что активация той или иной команды будет происходит через отправление смс на номер сим-карты, установленной в сигнализации. Одно смс — одна команда.
Для работы по смс следует зарегистрировать ваше устройство на сайте производителя сигнализации, затем, следуя командам на сайте (или в инструкции к сигнализации) активировать работу с gsm модулем. После активации нужно отправить команду запуска gsm-модуля с вашим телефоном. Команда — 05 *** или 095 *** (*-означают определенный код, который зависит от модели вашей сигнализации). После процесса окончательной активации отправляем ту или иную команду, например, запуска двигателя — пишем смс-ку с текстом «21» на «номер» вашего автомобиля. Для заглушения двигателя снова пишем смс-ку с текстом «22», двигатель прекращает работу.

С помощью других команд можно открывать и закрывать ЦЗ (центральный замок) автомобиля, ставить режим охраны и выключать его.
