Блок управления системой вентиляции и отопления ЛАДА Калина

1 — регулятор температуры воздуха; 2 — переключатель режимов работы вентилятора; 3 — регулятор распределения потоков воздуха; 4- рычаг управления рециркуляцией воздуха; 5 — выключатель обогрева заднего стекла

Интенсивность подачи воздуха в салон регулируем поворотом рукоятки переключателя режимов работы вентилятора. При этом включается одна из четырех скоростей вращения вентилятора. Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем скорость вращения вентилятора.

Положение рукоятки регулятора распределения потоков задает следующие направления потоков воздуха в салоне:

воздушный поток через боковые и центральный дефлекторы поступает в верхнюю часть салона автомобиля для обдува водителя и пассажиров;

воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров;

воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров, а также через сопла обдува к ветровому стеклу и стеклам передних дверей автомобиля;

воздушный поток через сопла обдува поступает к ветровому стеклу и стеклам передних дверей автомобиля.

Поворотом рукоятки регулятора температуры воздуха изменяем температуру воздуха, поступающего в салон. Для повышения температуры воздуха поворачиваем рукоятку регулятора влево, в красный сектор шкалы, а для снижения температуры воздуха -вправо, в синий сектор.

Режим рециркуляции воздуха (прекращение поступления в салон наружного воздуха) рекомендуется использовать, когда нужно быстро понизить или повысить температуру воздуха в салоне, а также при движении по запыленной местности или в плотном транспортном потоке для исключения попадания в салон отработавших газов. Режим рециркуляции может быть включен лишь на короткое время, так как при этом свежий воздух в салон не поступает и стекла могут запотеть. Для включения режима рециркуляции воздуха переводим рычаг управления рециркуляцией воздуха в крайнее правое положение. Для поступления в салон наружного воздуха переводим рычаг в крайнее левое положение.

Направления и интенсивность потоков воздуха через боковые и центральные дефлекторы системы вентиляции и отопления регулируются соответствующим поворотом направляющих лопаток и изменением положения заслонок дефлекторов вплоть до их полного закрытия.

Центральные дефлекторы системы вентиляции и отопления:

1 — маховичок регулировки направления воздушного потока влево-вправо; 2 — маховичок регулировки интенсивности потока через дефлекторы (при вращении вверх — заслонка открывается, вниз — закрывается)

Направление воздушного потока через дефлектор вверх-вниз регулируем, нажимая на верхнюю или нижнюю части дефлектора. Практически так же регулируются направления и интенсивность воздушного потока через боковые дефлекторы системы вентиляции и отопления (маховичок регулировки интенсивности потока поворачивается влево-вправо).

Как решить проблему своими руками

1. На Лада Веста.

Потребуется снять вентилятор печки.

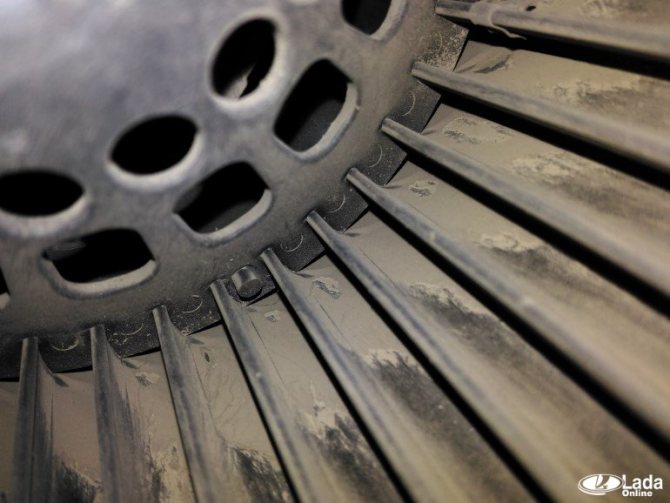

За 10 000 км пробега на лопастях вентилятора накапливается пыль, толщина этого слоя может быть несколько миллиметров. Также между лопастей могут застрять кусочки мусора (веточка, листок и т.д.). Все это является причиной дисбаланса во время вращения. Иногда на 4 скорости печки вибрация настолько сильная, что вызывает шум и даже передается на руль автомобиля. А листья в крыльчатке создают невыносимый шелест и свист.

Главная задача — очистить вентилятор отопителя от пыли и грязи. Для проверки вибраций можно подключить моторчик от аккумулятора. В случае необходимости для уменьшения вибраций переставляем балансировочные грузики на другие лопасти.

Также предлагается немного доработать конструкцию (снизить вибрации, передаваемые вентилятором) — наклеить на края антискрип (маделин).

2. На Lada XRAY.

Способ 1:

1. Снять верхнюю панель в бардачке.
2. Вынуть крыльчатку из корпуса (нажать на лепесток сверху и немного повернуть мотор против часовой стрелки).
3. Полностью вытащить моторчик через это отверстие не получается, поэтому чистим подходящим инструментом (например, плоской отверткой) без снятия вентилятора.

Lada Kalina hatchback Белое облачко › Logbook › Реанимация моторчика отопителя

— Отворачиваем один шуруп внизу панели, справа от полочки под бардачком— Отворачиваем два шурупа у бороды— Снимаем облицовку передней стойки, поддев ее отверткой, крепится на 3 пистонах.— Отворачиваем шуруп крепяший накладку (жабо) под лобовым стеклом и слегка оттянув ее немного вверх, получаем доступ к шурупу держащему сопла вентиляции. Отворачиваем его.— Открываем бардачок и отворачиваем нижний шуруп сопел вентиляции и два шурупа слева.Чтоб вытянуть сопла вентиляции, верхние патрубки справа прикручены вместе саморезом, отворачиваем, снимаем сопла.

Г-образную пластину, подсовываем под пластинку крепящую дермантин и тянем на себя, отщелкиваем защелки. Каждая пластина на 5 защелках— Сняв дермантин, откручиваем 3 шурупа сверху и 4 снизу. Хотя 3 верхних можно и неоткручивать.

Оттягиваем торпедо. Откручиваем три шурупа моторчика отопителя предварительно сняв разъем подключиния и сдернув шланг охлаждения.

Читал тут, что некоторые люди чтоб вытащить моторчик отопителя подрезают утеплитель, что мешает вытянуть моторчик. Не надо мучиться, открутите порог у двери, пять саморезов и отогните ковролин с утеплителем влево, освободив все за моторчиком, после чего отгибая торпеду вытяните его.

Теперь приступим к реанимации моторчика отопителя.

Когда я снял моторчик, он у меня от руки почти не вращался. Удивило, как он вообще запускался, если от руки почти не крутится.

Снимите фиксатор крыльчатки предварительно пометив положение крыльчатки относительно вала, снимите крыльчатку.

Получив доступ к двум болтам (внизу гайки, сверху под крестик), открутите их, вытащите и вскройте моторчик. Сверху отстегните фиксатор якоря, отложите шайбочки. Вытащите якорь. Теперь вы получили доступ к втулкам. У меня похоже эти втулки на заводе вовсе не смазывали. Нижняя втулка чистая, на верхней видать было какое-то масло, но оно высокло и накаталось на вал якоря и вал заклинило во втулке. Чистим, смазываем графитовой смазкой. На якоре контактные пластины вытираем и зачищаем самой мелкой шкуркой. Прижимные контактные колодки тоже вытираем и чистим шкуркой. Не вздумайте смазывать контактные поверхности! Там все должно блестеть и быть стерильно чисто .

Смазываем только втулки графитовой смазкой для сильно трущихся поверхностей. Ни в коем случае не маслом, не салидолом, что потом будет течь, а умеренно графитовой смазкой. Читал некоторые сверлят дырочки, льют масло на валы, пшикают ВД-шкой сняв шланг охлаждения. Нельзя этого делать, сразу убьёте моторчик. Масло потечет, попадет на контактную группу и она вся выгорит. Собираем все в обратной последовательности. Моторчик теперь свободно вращается.

Устанавливаем моторчик на место, закручивая все, что открутили в обратной последовательности.Моторчик стал тише вращаться, без скрипов и шелеста.

Собирается все обратно стоя на коленях примерно за два часа с перекурами, потому что не айс так корячиться возле машины. Но со стороны все это сморится смешно.

С айродинамикой труб отопителя ничего не поделаешь, идущий воздух в них немного гудит. Хотелось бы чтобы работало совсем без шума на всех 4-х скоростях, как на иномарках. Видимо конструкторы айродинамикой не очень себя утруждали.

Назначение отопительного вентилятора в «Ладе Калине»

Чтобы понять, для чего автомобилю нужен отопительный вентилятор, следует хорошо представлять себе, как функционирует его система отопления. Двигатель «Калины» постоянно охлаждается антифризом. Разогревшись, антифриз от мотора уходит к основному радиатору, обдуваемому главным вентилятором. Если это происходит в холодное время года и водитель включил отопитель, тогда горячий антифриз от главного радиатора поступает в радиатор отопительный, который по размерам вдвое меньше основного.

Отопительный вентилятор «Калины» выполнен из очень ненадёжного пластика

Радиатор печки быстро нагревается кипящим антифризом. Исходящее от него тепло через систему воздухопроводов подаётся в салон машины. А нагнетается этот горячий воздух с помощью отопительного вентилятора, который постоянно обдувает печной радиатор и приводится в движение небольшим электромотором, причём интенсивность обогрева салона напрямую зависит от скорости вращения отопительного вентилятора. Таким образом, без отопительного вентилятора горячий воздух просто не сможет попасть в салон машины, а любая поломка этого устройства приводит к тому, что водитель в салоне начинает замерзать.

Где расположен отопительный вентилятор

Отопительный вентилятор на «Ладе Калине» располагается за отопительным радиатором, который, в свою очередь, находится под центральной панелью автомобиля, справа от водителя. Увидеть всю эту конструкцию из салона не представляется возможным.

Воздуховоды и вентиляционные сопла в «Ладе Калине» расположены по всей передней панели

Для замены отопительного вентилятора водителю придётся полностью или частично демонтировать центральную панель. Других вариантов нет.

Замена вентилятора (мотора) печки Лада Калина

Вступление

Здравствуйте, уважаемые автолюбители! Тема статьи адресована владельцам автомобиля Лада Калина, которые столкнулись с проблемой выхода из строя вентилятора печки. В зимних условиях отопление в салоне машины — острая необходимость. Поэтому менять неисправный моторчик печки Калины нужно незамедлительно. Но далеко не все знают, где находится вентилятор печки и как снять этот агрегат. Об этом и многом другом вы узнаете, если дочитаете статью до конца.

Для чего нужен вентилятор печки на Ладе Калина?

Основное назначение отопителя на Калине — поддержание требуемого температурного режима в салоне машины и предотвращение замерзания стёкол. Если система обогрева по каким-либо причинам перестаёт функционировать, то эксплуатация автомобиля в зимний период практически невозможна. Принцип работы печки Калины традиционна, и особо не отличается от аналогичных систем других автомобилей. Антифриз нагревается в системе обогрева двигателя, а затем по патрубкам попадает в радиатор печки.  Далее по принципу теплообмена горячая жидкость нагревает воздух, охлаждается и направляется для охлаждения мотора. Вентилятор обдувает радиатор отопителя и направляет горячий воздух в салон. Если моторчик выходит из строя — в салоне холодно.

Способы замены агрегата

Замена вентилятора печки Калины — процедура не самая сложная. Справится с ней сможет даже начинающий автолюбитель. Вся проблема заключается в том, что расположен агрегат не очень удобно. Поэтому, прежде чем снимать устройство, придётся немного повозиться. Есть вариант обратиться в СТО. Однако, этот ремонт стоит довольно дорого. Если лишних денег нет или возникло желание лично поменять вентилятор, просто из «спортивного интереса», тогда рассмотрим несколько вариантов замены агрегата.

Замена вентилятора со снятием приборной панели

Это способ рекомендован заводом-изготовителем Лады Калина. Тем не менее, из-за своей сложности не многие автолюбители в «бытовых» условиях обычного гаража решаются менять агрегат таким методом. Если хотите попробовать — приводим последовательность выполнения операции. Для работы потребуется набор крестовых и плоских отвёрток, головки на 8, 10, 13.

Порядок действий:

1. Снимаем приборную панель:
   • отделяем клемму «минус» аккумулятора;
   • сливаем антифриз;
   • отделяем патрубки;
   • снимаем салонный фильтр;
   • откручиваем крепёжные гайки и опускаем да упора рулевую колонку;
   • освобождаем от проводки выключатель остановочных сигналов;
   • отщёлкиваем пластиковые фиксаторы и снимаем обивки стоек;
2. откручиваем крепёжные болты и снимаем переднюю облицовку панели;
3. отсоединяем и сдвигаем воздуховоды;
4. снимаем торпедо.
5. Снимаем вентилятор:
   • отсоединяем колодку с проводами от электродвигателя;
   • снимаем шланг вентиляции;
   • извлекаем двигатель;
   • меняем агрегат.

Далее проводим все действия в обратной последовательности. Как видно из описания, замена вентилятора таким способом довольно проблематична и потребуется много времени. Без помощников также не обойтись. По этой причине многие автолюбители предпочитают менять устройство более простым, так сказать «народным» способом.

Замена вентилятора печки без снятия панели

Не разумно снимать всю торпеду только для того, чтобы поменять один вентилятор. Решить проблему можно гораздо проще. Придётся приподнять только правую часть панели. Занимаем позицию вниз головой. Берём нож и фонарик. Отрезаем куски шумоизоляции, мешающие добраться до вентилятора. Выкручиваем крепёжные винты и снимаем агрегат. Всё гораздо проще и быстрее, чем в первом случае.

Вывод

Любая поломка в автомобиле, как правило, не связана с выходом из строя только одной детали. Прежде чем приступить к замене вентилятора, проведите диагностику всей системы обогрева. В противном случае менять мотор печки придётся очень часто. Своевременно проводите техническое обслуживание автомобиля и проблем с эксплуатацией Калины не возникнет.

До скорых встреч и удачи на дорогах!

Неполадки охладительной системы

Чаще всего владельцам автомобиля Лада Калина приходится сталкиваться с такими неисправностями:

• перегрев двигателя из-за несвоевременного включения или отказа основного вентилятора;
• выходит из строя вентилятор печки;
• протекает кран печки или сам радиатор, что приводит к полной замене отопителя Калины;
• силовой агрегат ВАЗ 2118 не прогревается до рабочей температуры из-за того, что постоянно работает вентилятор.

Принудительным охлаждением Калины ведает электронный блок управления (ЭБУ), ориентируясь на импульсы, что передает температурный датчик включения вентилятора. Когда антифриз в верхнем патрубке нагревается до 103-105 °С, этот датчик передает сигнал на ЭБУ, а тот запускает крыльчатку через реле.

Если же температура включения вентилятора достигнута и охладитель не запущен, то неисправность кроется в самом датчике либо в контактах реле.

Когда не работает вентилятор охлаждения, то это грозит перегревом двигателя, ведущим к замене поршневой группы. А вот если крыльчатка крутится постоянно, независимо от температуры, то надо сразу же вскрывать блок-реле. В одном из них, что отвечает за работу охладителя, наверняка залипли контакты. Снижение температуры жидкости или перегрев двигателя может быть вызван и заклиниванием термостата, который подлежит только замене.

Также только замена печки на Калине может исправить ситуацию, когда в ее радиаторе появляется течь. Причина в том, что заводские элементы изготовлены из алюминия и не могут быть запаяны. Нередко случается, что вентилятор отопителя не выдерживает тяжелых условий эксплуатации и выходит из строя. Здесь тоже поможет лишь замена моторчика печки.

Фокус в том, что первая группа неисправностей после верной диагностики устраняется довольно легко. Нет ничего сложного в том, чтобы сменить датчик включения вентилятора или почистить контакты реле. Чуть больше времени отнимет установка нового термостата, а вот замена вентилятора печки или ее радиатора — та еще задачка.

Назначение отопительного вентилятора в «Ладе Калине»

Чтобы понять, для чего автомобилю нужен отопительный вентилятор, следует хорошо представлять себе, как функционирует его система отопления. Двигатель «Калины» постоянно охлаждается антифризом. Разогревшись, антифриз от мотора уходит к основному радиатору, обдуваемому главным вентилятором. Если это происходит в холодное время года и водитель включил отопитель, тогда горячий антифриз от главного радиатора поступает в радиатор отопительный, который по размерам вдвое меньше основного.

Отопительный вентилятор «Калины» выполнен из очень ненадёжного пластика

Радиатор печки быстро нагревается кипящим антифризом. Исходящее от него тепло через систему воздухопроводов подаётся в салон машины. А нагнетается этот горячий воздух с помощью отопительного вентилятора, который постоянно обдувает печной радиатор и приводится в движение небольшим электромотором, причём интенсивность обогрева салона напрямую зависит от скорости вращения отопительного вентилятора. Таким образом, без отопительного вентилятора горячий воздух просто не сможет попасть в салон машины, а любая поломка этого устройства приводит к тому, что водитель в салоне начинает замерзать.

Где расположен отопительный вентилятор

Отопительный вентилятор на «Ладе Калине» располагается за отопительным радиатором, который, в свою очередь, находится под центральной панелью автомобиля, справа от водителя. Увидеть всю эту конструкцию из салона не представляется возможным.

Воздуховоды и вентиляционные сопла в «Ладе Калине» расположены по всей передней панели

Для замены отопительного вентилятора водителю придётся полностью или частично демонтировать центральную панель. Других вариантов нет.

Замена вентилятора отопителя Калины (два способа)

Если Вы заметили, что в автомобиле воет печка, или появились какие то посторонние звуки при работе отопителя, тогда одна из причин может быть в вентиляторе печки. Изучаем вопрос, как его можно заменить.

Снятие электродвигателя вентилятора печки Калина (сервисное руководство)

Потребуется

Порядок действий:

1. Отжать фиксатор колодки с проводами и отсоединить ее от электродвигателя вентилятора отопителя.
2. Снять со штуцера шланг вентиляции двигателя.
3. Отвернуть 3 самореза крепления электродвигателя к кожуху вентилятора, используя крестовую отвертку.
4. Снять электродвигатель в сборе с вентилятором отопителя.

Источник фото:

Как снять мотор печки лада калина

Как своими руками заменить мотор (вентилятор) печки автомобиля Лада Калина. Замена происходит без снятия панели, сидений. На всё про всё должно уйти не больше 1 часа времени.

Мотор печки с наступлением холодов стал сильно жужжать, а потом клинить и вообще переставал работать, спасал сильный удар по панели. Владелец не стал ждать когда он полностью сломается и решил его заменить. Разбираться панель полностью не нужно, достаточно снять бардачок, открутить пару пластиковых накладок и получаем прямой доступ к креплениям мотора

Вытаскивать старый мотор необходимо осторожно, так как легко можно повредить “улитку”

Новый мотор с двойной системой подшипников LUZAR:

Новый мотор показал себя хорошо, единственный недостаток немного повышена шумность работы, в сравнении с оригиналом.

Видео замены мотора печки Калина:

Резерв видео на Youtube:

Когда вытащили старый мотор печки, оказалось, что в нём разбит подшипник.

Если плохо греет печка или дует холодным воздухом на Калине посмотрите нашу подробную инструкцию, в разделе проблемы и решения.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Замена вентилятора отопителя на Лада Калина, так же как и поменять радиатор печки достаточно долгая и сложная процедура, особенно если делать это со снятием торпедо как предлагают в руководстве по ремонту, но в данном случае вы увидите как снять и поменять моторчик печки на Калине без снятия торпедо.

И так, предварительно купив моторчик отопителя (выбор не велик) и взяв с собой набор инструментов, можно приступить к самостоятельной замене вентилятора печки на Калине. Первым делом освобождаем место для удобности (снимаем сидение переднего пассажира). Таким образом будет значительно удобнее подлезть к электродвигателю печки. Затем снимаем пластмассовую решётку (жабо) за которой находится фильтр салона и вытаскиваем его от туда. Затем переходим к процедурам в салон авто. Там нужно снять декоративную накладку и выкрутить несколько саморезов. Что и в каком месте отлично видно на видео. Отодвинув панель (торпедо) на максимум можно будет получить доступ к вентилятору печки, но так просто его не снять… Как снять моторчик печки и заменить этот вентилятор отопителя на Лада Калина смотрите в ролике. На все про все понадобится около 3-х часов.

Случается, что виной всему становится антифриз, которого в системе очень мало, в итоге печка дует холодным воздухом. Однако бывают и другие ситуации, например, когда при включении печки вообще ничего не происходит. Всему виной проблемы с вентилятором. Вентилятор не работает, поэтому воздух не нагнетается. Причин нерабочего вентилятора может быть несколько, это может быть банально вышедший из строя предохранитель или проблемы с проводкой, или в худшем случае — полностью нерабочий вентилятор. Очень часто вентилятор перегорает, при этом в салоне отчетливо слышен неприятный горелый запах проводки.

Сегодня расскажу вам, читатели ВАЗ Ремонт, о том, как заменить электровентилятор на Лада Калина своими руками. Особенностью данного способа является то, что в процессе работы вам не придется полностью снимать “торпедо” (панель приборов). Вся работа займет не более часа, для выполнения задачи потребуется набор ключей, пара отверток и немного терпения.

Снятие панели приборов в сборе с отопителем

Снимаем панель приборов в сборе с отопителем для замены радиатора отопителя, снятия электродвигателя вентилятора отопителя, а также для снятия отопителя в сборе. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Сливаем охлаждающую жидкость из системы охлаждения (см. «Проверка уровня и замена охлаждающей жид­кости»). Снизу автомобиля..

. головкой «на 8» ослабляем за­тяжку хомутов. . и отсоединяем шланги от патруб­ков радиатора отопителя, проходя­щих через щиток передка.

Высокой головкой «на 10» отво­рачиваем гайку крепления отопи­теля к щитку передка. Вынимаем салонный фильтр (см «Замена фильтрующего элемента системы вентиляции и отопления»).

Крестообразной отверткой отво­рачиваем четыре самореза креп­ления корпуса фильтра. Отворачиваем гайки крепления ру­левой колонки и опускаем колонку на пол (см. «Снятие рулевой колон­ки с электроусилителем»). Отсоединяем наконечники проводов от выключателя сигналов торможе­ния (см. «Снятие выключателя сиг­налов торможения»). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля по­ла»).

Разъединяем семь колодок жгу­тов проводов за блоком реле и предохранителей.

Головкой «на 13» отворачиваем с обеих сторон болты крепления кронштейнов консоли к туннелю пола.

Под передними сиденьями высо­кой головкой «на 10» отворачива­ем гайки крепления воздуховодов, направляющих воздух к ногам пассажиров заднего сиденья и сни­маем воздуховоды со шпилек (для наглядности сиденье снято).

. и снимаем торцевую заглушку с правой стороны панели прибо­ров. Снимаем заглушку с левой стороны

Головкой «на 13» отворачиваем по два болта крепления панели приборов с обеих сторон. Снимаем левую и правую обивки пе­редних стоек (см. «Снятие облицов­ки панели приборов»).

Крестообразной отверткой отвора­чиваем саморез правого крепле­ния передней облицовки панели приборов. Аналогично отворачиваем саморез левого крепления облицовки.

Снимаем переднюю облицовку панели приборов, преодолевая сопротивление семи пружинных держателей.

Головкой «на 10» отворачиваем семь гаек крепления панели прибо­ров перед ветровым стеклом (три гайки слева на фото не видны).

Головкой «на 13» отворачиваем два болта крепления поперечины панели приборов к кронштейну педалей.

Головкой «на 13» отворачиваем третий болт крепления поперечи­ны панели приборов к кронштей­ну педалей.

Панель приборов (вид сзади): 1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя

Головкой «на 13» отворачиваем две гайки (под ветровым сте­клом) крепления поперечины панели приборов к кузову. . и снимаем наконечник «массового» провода со шпильки. Отсоединяем колодку жгута прово­дов от блока управления двигателем (см. «Снятие контроллера»). Сдвигаем воздуховоды, подводящие воздух к ногам пассажиров заднего сиденья, к задней части автомобиля отсоединяя их от отопителя

Отводим панель приборов от щитка передка.

. и разъединяем колодку жгута проводов за отопителем. Вынимаем панель приборов в сборе с отопителем из салона. Снимаем контроллер с отопителя, чтобы при работе не повредить его (см. «Снятие контроллера»). Устанавливаем панель приборов в обратной последовательности. При установке панели приборов сле­дим, чтобы патрубки радиатора ото­пителя вошли в отверстие в щитке передка. Заливаем охлаждающую жидкость в систему охлаждения и доводим ее до нормы (см. «Проверка уровня и замена охлаждающей жидкости»).

Мощная печка в «Калине» позволяет комфортно переносить российские суровые зимы. Со временем её эффективность падает, в салоне появляется запах тосола, а на стеклах жирная плёнка. Хуже когда на полу обнаруживается лужа антифриза и расширительный бачок опустел. Для «Калины» замена радиатора печки производится целиком. Проблема в том, что конструкция отопителя отличается от предыдущих моделей ВАЗ и для её замены необходимо разбирать переднюю панель. В сервисе за разбор и замену радиатора возьмут от 6000 рублей, поэтому многие автовладельцы предпочитают менять его самостоятельно.

Замена отопительного радиатора на «Ладе Калине»

Прежде чем переходить к разборке отопительной системы, следует запастись всем необходимым для ремонта. Вот что нам потребуется:

• новый печной вентилятор;
• отвёртка крестовая;
• небольшие плоскогубцы;
• набор головок и вороток-трещотка.

Последовательность действий

Перед началом работы необходимо проделать несколько подготовительных операций. Во-первых, надо дать двигателю машины как следует остыть. Во-вторых, нужно снять с аккумулятора отрицательную клемму.

1. Чтобы добраться до отопительного вентилятора, вначале придётся снять воздушный фильтр. Держится он на двух болтах, которые откручиваются воротком-трещоткой.

2. После этого следует снять расширительный шланг. Держится он на пластиковом штырьке синего цвета. Этот штырёк нужно аккуратно сжать плоскогубцами и вытянуть вниз.

3. Рядом с расширительным шлангом есть датчик расхода воздуха. К нему подходят провода, собранные в единый штекер. Чтобы отсоединить его от датчика, нужно пальцем надавить на фиксирующую защёлку, расположенную на нижней стороне штекера.

4. Возле датчика расхода воздуха находится инжекторный патрубок со стальными хомутами. Болты на хомутах ослабляются крестовой отвёрткой, после чего патрубок снимается и отводится в сторону.

5. Под корпусом воздушного фильтра находится адсорбер. Он извлекается из гнезда вручную.

6. Рядом с гнездом адсорбера располагаются гайки, удерживающие воздухозаборник. Они откручиваются воротком-трещоткой.

7. Теперь отопительный вентилятор можно извлечь вместе с корпусом, однако перед этим следует слегка отодвинуть в сторону патрубок, расположенный справа от вентилятора.

8. Изношенный вентилятор отопителя заменяется новым, затем отопительная система «Лады Калины» собирается в обратном порядке.
