Замена ШРУСа ВАЗ 2110 своими руками — детальная инструкция

ШРУС — (шарнир равных угловых скоростей) еще называют «гранатой» из-за его своеобразной формы. Задача ШРУСа передать крутящий момент колесам автомобиля, устройство ШРУСа — не представляет из себя ничего сложного, он состоит из семи элементов:

Корпус с наружной обоймой.
Сепаратор.
Шарики.
Внутренняя обойма.
Приводной вал.
Гофрированный чехол (пыльник).
Стопорное кольцо.

Необходимость заменить ШРУС возникает при возникновении люфта в соединениях устройства, а также характерный хруст и треск при повороте колес. Замена ШРУСа, как правило, происходит после того как подтвердится версия неисправности ШРУСА, для этого необходимо произвести его диагностику и убедиться, что проблема действительно в нем.

Перед тем как приступить к замене ШРУСа ВАЗ 2110 предлагаю произвести простую диагностику, первым делом проверьте наличие люфта вала привода. Все, что для этого необходимо, это руки и понятие того, что такое люфт.

Первый способ . Возьмитесь рукой за вал привода и покачайте его, если чувствуется большой ход или люфт — необходима замена ШРУСа .

Второй способ . Заедьте на смотровую яму и выверните руль максимально вправо или влево, затем присмотритесь к «гранате», если на пыльнике имеются многочисленные трещины или видимые разрывы со следами смазки, значит нужно заменить чехол ШРУСа, в противном случае через некоторое время придется заменить ШРУС целиком.

Перед начало работы по замене необходимо все подготовить. Для этого зафиксируйте авто, включив четвертую скорость и затянув ручник. Установите противооткатные клинья под задние колеса, если таковых нет в наличии используйте бруски аналогичной формы. Снимите защитный колпак и открутите гайку ступицы, для этого используйте «плечо» (удлинитель) в виде трубы или монтировки, так вам будет легче откручивать. После того как «сорвете» ступичную гайку, приступайте к откручиванию болтов крепления колеса.

Используя домкрат, вывесьте колесо на котором нужно заменить ШРУС .
Для того чтобы достать упорную шайбу гайки ступиц, открутите болты.
После этого открутите два болта крепления нижней шаровой опоры поворотного кулака.
Максимально выверните руль в противоположную замене сторону.
Постарайтесь оттянуть поворотный кулак со стойкой, затем достаньте шлицевой конец наружного ШРУСа из ступицы. Извлеките внутренний ШРУС из коробки передач, используйте для этого монтировку.

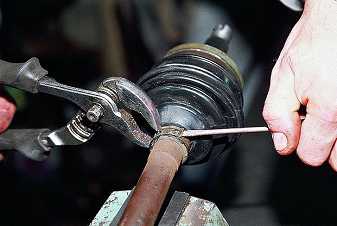

Зафиксируйте в тисках вал привода, после чего снимите с наружного и внутреннего ШРУСов хомуты. Выверните наизнанку пыльники, если заметите разрывы или трещины, то не церемоньтесь с их снятием — просто срежьте их ножом.

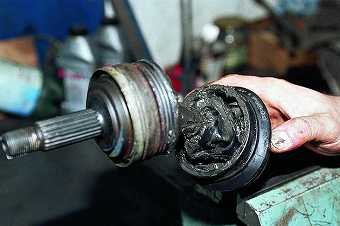

Теперь постарайтесь сбить ШРУС ВАЗ 2110 с вала, для этого подойдет молоток и наставка и деревянная или бронзовая наставка.

Собирается ШРУС в обратной последовательности, во время сборки рекомендуется заменить старую гайку ступицы, а после затяжки не забудьте законтрогаить ее край во избежание раскручивания.

При установке внутреннего ШРУСа помните о пластмассовой заглушке, она устанавливается на конец вала.
Прежде чем установить ШРУС ВАЗ 2110 позаботьтесь о необходимом количестве смазки. Установите новое стопорное кольцо на внутренний ШРУС, до того как будете устанавливать собранный механизм на автомобиль.
После установки привода в коробку, его необходимо посадить в полуосевую шестерню до полной фиксации, для этого используйте легкие постукивания молотком по деревянной наставке, по периметру оси вала.

Теперь можно помыть руки и смело сказать, что замена ШРУСа ВАЗ 2110 своими руками — завершена! Следуйте инструкциям и ваш ремонт пройдет — «как по нотам». Самостоятельная замена ШРУСа ВАЗ — это реально, поэтому соберитесь с мыслями и приступайте к работе! Удачи!

Замена гранатки

Замена пыльника шруса своими руками, видео

Прежде, чем начать процесс замены гранатки необходимо вооружиться следующими инструментами:

подъемником;
кувалдой или большим молотком;
обычным молотком;
головками на 17 и 30;
ключом баллонного типа;
зубилом, не обязательно острым;
плоской отверткой, желательно шлицевой;
гаечными ключами на 13 и 17;
ломом или монтировкой;
трубой;
специальным съемником, предназначенным для замены ШРУС;

Специальный съемник для ШРУС

Ну и, конечно же, следует приобрести новый комплект ШРУС.

Новый комплект ШРУС

Демонтаж старой гранатки

Начинаем процесс замены:

для начала нужно будет открутить гайку, которая сидит на валу с помощью головки на 30, воротка и трубы;

Замена наружной гранаты ваз 2110

Примечание. Не стоит переживать, если гайка немного замята, ведь если приложить немного усилия, труба с воротом легко отвернут ее.

после того, как гайка отворачивается, следует установить подъемник.

Примечание. При установке домкрата нужно убедиться, что чашка совпадает с точкой упора на автомобиле

Это очень важно и прописано в технике безопасности.Также обязательно следует подложить под кузов автомобиля бревно или кирпичи, хотя последние довольно хрупки и легко могут сломаться

колесо теперь нужно будет приподнять, а затем и снять его, откручивая болты крепления;
теперь нужно освободить колодки, отводя поршень тормозного цилиндра;
нужно будет вставить лом или монтировку в прорез суппорта, чтобы освободить тормозные колодки;
пришло время снимать суппорт;
для этого, используя ключи 13 и 17, откручиваем крепления суппорта.

Примечание. После снятия суппорта его желательно подвязать к пружине стойки, дабы он не мешался.

теперь нужно вывернуть шаровую опору, опять же при помощи воротка и головки, но уже на 17;
берем лом и нажимаем им вниз, одновременно стягивая ступицу на себя;
извелакаем все хомуты и доходим до пыльника;
отворачиваем его;
ступица полностью стягивается с шаровой;
пришла пора извлечь гранатку, используя специальный съемник (его нужно будет установить позади гранатки, а затем выдавить).

Примечание. Если нет съемника, то можно воспользоваться просто молотком, аккуратно сбивая им ШРУС.

Замена наружной гранаты на ваз 2110

Сбивая ШРУС молотком, нужно быть очень аккуратным. Рекомендуется нанести резкий удар в край гранатки.

теперь нужно будет извлечь пыльник со ШРУСа.

Примечание. Нужно будет действовать очень аккуратно. Сняв старый пыльник, следует его тщательно протереть ветошью, а старое стопорное кольцо снять.

теперь следует одеть малый хомут;
вдеваем новый пыльник;
хомут зажимаем;
ставимновое стопорное кольцо.

Установка новой гранаты

Замена наружных гранат на ваз 2110

Установка нового ШРУС проводится противоположно снятию, используя те же действия.

после того, как новую гранату ставим на место, нужно взять кувалду;
бьем ею аккуратно через доску по гранатке;

Установка новой гранатки

после того, как привод на месте, следует отогнуть пыльник;
забиваем туда смазки побольше.

Примечание. Рекомендуется использовать ту смазку, которая идет в комплекте с новым ШРУС. К роме того, нужно будет вывести весь воздух из пыльника.

надеваем пыльник;
ставим большой хомут.

Примечание. Пока полностью не собрана ступица, рекомендуется проверить состояние колодок, а также шаровых опор и тормозных шлангов. Часто бывает так, что и они выходят из строя и нужна замена.

после того, как затягивается гайка вала, ее нужно будет обработать зубилом.

Примечание. Зубилом обрабатываются края гайки или иными словами, сминаются. Что касается затяжки гайки, то делать это нужно на опущенной с подъемника машине.

Видео подскажет, как все сделать правильно.Кроме того, устанавливая новую гранату на ваз 2110 рекомендуется пользоваться фото-материалами и необходимыми инструментами.Как известно, проводя работу своими руками, обязательно нужен хороший инструмент, чтобы нехватку достаточного опыта хоть как-то окупить качественным оборудованием. Так, съемник для снятия гранатки отлично поможет новичку, наглядным пособием которого является лишь инструкция, видео и фото.Работая самостоятельно, следует знать, что так можно неплохо экономить семейный бюджет, откуда не нужно будет постоянно урывать средства на ремонт, цена на который сегодня не дешевая.

Nissan X-Trail › Бортжурнал › Граната внутренняя левая передняя — буть она неладна)))

Замена шруса на автомобилях ваз своими руками

Даже незнаю с чего начать))Сколько я убил времени: — с поиском в интернете полезной информации;— объехал все разборы в городе;— обзванил разборы в городах которые по ближе;— сколько я напрег людей со своей проблемой))). и.т.д. Наконец то решился и заказал, некачественный заменитель Febest (0211-T30LH) В www.repart.ru/ он кстати по дешевле.

Шрус внутренний со стороны коробки передач (0211-T30LH)

При покупки машины сразу обратил внимание на порванны пыльник внутренней левой гранаты. Ну до ладно, подумал я))).потом пыльник поставлю да и все)))…не тут то было

Обзванил в городе некаторые магазины (искал пыльник), везде от 1500р. и выше. Решил подождать и заказать через экзист 750р. Febest (0215-071T)

Пыльник шруса внутренний (0215-071T)

Пока ждал пыльник намотал туда пакет))) со смазкой))

Обратил внимание на лехкую вибрацию особенно при разгоне. Ну да мелочь)))… Дождался пыльник.поменял, по времени ушло на замену около 2ч… Потом поехал кататься)) только потом вычитал в интернете насчет вибрации при разгоне

Все кто писал про вибрацию, упоминали порванный левый пыльник! В экзисте дешовый заменитель Febest на тот момент стоил 4700р., прошло пару месяцев он стал стоить 3200р.))Отъездев уже 6-7т.км. вибрация усилилась и не плохо так))) (кстати пыльник целый еще) Задумался о б/у приводе взборе, но если у Х-трэйлов это блезнь, то смысл брать б/у. В инете вычитал, что привод левый передний подходит от Ниссан Цефиро (А33), от Ниссан Примьера (Р12) и, с небольшими переделками. Больше скланялся к приводу от Ниссан Цефиро (А33), т.к. внутренняя граната по крепче будет)).

Но не где в Кургане небыло б/у привода((( в других городах б/у от 5-7т.р. сразу отпадает. На заказ через сайт www.japancar.ru/ выходит так же около 5т.р. и что там придет…неизвестно(( В итоге решился и заказал Febest (0211-T30LH) 2860р., нестал дальше выносить голову себе и окружающим))Только отзывов о том кто ставил себе Febest заменитель ненашол(( о том, что Febest полное г…, это понятно)) посморим на долго ли его хватит и пропадетли вибрация))

Как придет так сразу поменяю))

Меняем гранату на ВАЗ 2110 без снятия привода

Замена шруса на ладу приора своими руками: видеоинструкция

Это первый, наиболее короткий путь, который подразумевает наличие всех указанных инструментов. Все достаточно просто.

До того, как поддомкратить автомобиль, надо открутить гайку гранаты. Для этого садим помощника в салон, он должен из всех сил давить на педаль тормоза, придерживать руль. Для того, чтобы открутить гранату после добросовестной затяжки, необходим рычаг порядка метра, иногда больше. Резьба везде обычная, правая.
Затем срываем болты крепления колеса, домкратим и снимаем колесо.
Откручиваем два болта на 17, которые держат шаровую опору, выводим шлицы из зацепления, отводим ступицу в сторону.
Теперь приспособлением для снятия хомутов, либо отверткой, в зависимости от типа хомута, снимаем его. Не забываем про маленький хомут.
Теперь обратный молоток с приваренной гайкой накручиваем на гранату. Зажимаем привод газовым ключом так, чтобы тот уперся в кованый рычаг (сабля). Это нужно для того, чтобы не вырвать привод из коробки, иначе придется идти по второму пути. Резким ударом срываем гранату со шлицев.
Снимаем пыльник, как правило, граната выходит из строя именно из-за того, что он прорвался.

Важно! Ни в коем случае нельзя ставить те, пыльники, которые идут в комплекте с гранатой. Они изготавливаются из очень некачественной резины, дубеют при малейшем похолодании и лопаются. Поэтому вскоре придется менять гранату снова

Поэтому вскоре придется менять гранату снова.

Устанавливаем новый пыльник. Делаем это очень аккуратно, желательно предварительно помылив шлицы. Основная проблема – это упорное кольцо, через него аккуратно перекидываем пыльник отверткой.
Теперь затягиваем внутренний хомут, накручиваем новую гранаты на молоток, после чего набиваем ее на место. Теоретически, это можно сделать молотком через старую гайку, сбить гранату молотком тоже можно, но есть риск повредить шлицы, с непривычки.
Берем смазку шрус, обычно он есть в комплекте

Выдавливаем его по кругу на шарики, отводя пыльник и выворачивая гранату.
Далее затягиваем хомут.
Собираем все в обратном порядке.
Очень важно так же сильно затянуть гайку и обязательно закернить её.

Замена внешнего ШРУСа на 2110

Замена внешней гранаты на ВАЗ 2110 может стать серьезной проблемой, если под рукой нет некоторого специального инструмента. Однако, из каждой нестандартной ситуации есть нестандартный выход. О том, как поменять гранату на ВАЗ 2110 быстро и без затруднений – в статье.

Необходимые инструменты
Как заменить гранату без снятия
Типы хомутов пыльника
Заключение
Видео

Для начала, что такое ШРУС. Это правильное название гранаты, второе – это народное, из-за специфической формы детали. Внутри ее установлены 6 подшипников, на которых вращается внутренняя обойма. Поэтому крутящий момент на ступицу может передаваться под любым углом.

Инструменты для замены внешнего ШРУСа Лада 2110

Здесь есть несколько специфичных инструментов, без которых обойтись никак не получится. Для начала, нужна головка на 32, а так же огромный рычаг, чтобы открутить эту самую гранату.

Далее понадобится что-то наподобие обратного молотка. Вес груза порядка килограмма. Если его нет, то пойдем по второму пути, его опишем ниже. Еще понадобится приспособление для снятия и установки хомутов, либо клещи, либо просто отвертка, об этом поговорим немного позже.

Меняем гранату на ВАЗ 2110 без снятия привода

Виды хомутов на пыльнике ШРУСа

Теперь пришла пора поговорить о том, какие же хомуты бывают, как с ними справиться, и какие же хомуты для пыльника ШРУСа лучше?

Первый тип

Начнем с самого популярного. Это так называемый «фордовский» хомут. В последнее время его все чаще можно встретить в комплектах разных производителей гранат для ВАЗ 2110 и прочих отечественных автомобилей. Среди его плюсов, несомненно, полный разъем, то есть, если вы случайно забудете одеть его заранее, то это можно сделать в любой момент. Кроме того, его «не перетянешь».

Среди минусов, конечно, его одноразовость, максимум 2 раза можно его использовать. Многие могут подумать, что в комплекте всегда есть новый, в чем крайне сильно ошибутся. Бывает и так, что его нет. Всякое бывает.

Для его установки понадобятся клещи, либо обычные бокозеры-кусачки. Просто затягиваем его настолько, насколько хватит сил руками, потом сжимаем.

Второй тип

Это чистокровные китайские хомуты. Как только вы их увидите, сразу поймете, почему о них такое мнение. Просто изготовлены такие хомуты чуть ли не из фольги. Именно поэтому они затягиваются в два витка. Для установки просто ставим упор отверткой в пластику, чтобы избежать проворачивания, потом затягиваем, загибаем, подгибаем усики, отрезаем лишнее.

К плюсам можно отнести простоту установки, не нужен абсолютно никакой инструмент, кроме отвертки. Ну а к минусам, как и с предыдущим вариантом – одноразовость, поскольку после установки придется ножницами отрезать лишний хвостик хомута.

Третий тип

Третий тип можно встретить только на гранатах для отечественных автомобилей. С одной стороны, они самые удобные, поскольку изготавливаются из толстого металла, кстати, достаточно мягкого, установка занимает порядка пяти секунд. Его можно устанавливать хоть 10 раз, все зависит от аккуратности. Конечно, есть один минус – это необходимость в специальном зажиме, стоимость которого в пару раз превосходит стоимость замены на СТО. Конечно, если планируется покупать только такие же гранаты, то можно приобрести, вещь нужная.

Заключение о замене внешнего ШРУСа ВАЗ 2110

Итак, теперь несколько моментов, даже уточнений, которые напрашиваются из текста.

Перед установкой обязательно напихайте ШРУСа в гранату. Пока из-под шариков не полезет.
Не устанавливайте пыльник из комплекта. Они не ходят и 5000 километров, особенно зимой.
Не забывайте – ШРУСом не испортишь, выдавливайте весь тюбик из комплекта.
Перед снятием старой гранаты убедитесь, что шлицы такие же. Для этого вставьте новую гранату в ступицу.
Обязательно надежно устанавливайте хомуты. Это залог долговечности работы детали. Нет пыльника – нет гранаты.

Видео: замена внешнего ШРУСа 2110

Как снять привод

Когда вы вывесите колесо, то нужно будет провести еще несколько действий. Заметьте, что замена сальника ШРУСа ВАЗ-2110 должна проводиться по такому же принципу, ведь приходится вынимать из коробки внутренний шарнир. Мешают вам достать привод два элемента – рулевая тяга и шаровая опора. Сначала возьмите плоскогубцы, расправьте и выньте шплинт из пальца наконечника. Затем, используя ключ на 19, выкрутите гайку. Крайне желательно, чтобы выпрессовка пальца выполнялась специальным съемником. И времени потратите меньше, и сохраните целостность механизма.

Шаровую опору достаточно отсоединить от ступицы, необходимость в выпрессовке пальца отсутствует. Теперь, когда стойка свободна, полностью выкручиваете ступичную гайку и, потянув на себя диск тормозной, освобождаете внешний ШРУС. Для облегчения работы можно поставить колесо – так окажется проще ухватиться.

Для чего нужен шрус

Комплект для замены внешней гранаты ваз 2110

ШРУС – это укороченное название шарнира угловых скоростей, предназначенный для передачи КМ или крутящего момента непосредственно на колесо. Но, как ни крути, рано или поздно наступает момент, когда требуется замена гранаты, ведь это механизм. Как правило, цена на качественные шрусы ваз, особенно наружные не низкая, но лучше сразу же приобретать дорогие, чтобы о повторной замене вспомнилось уже через длительное время. Привод колеса, если быть точным, это не только наружная граната. Он состоит из внутренней и наружной гранаты, соединенных друг с другом приводным валом.

Ваз 2110 наружная граната разорвана

Если внутренний шрус очень восприимчив к песку и пыли и следует постоянно следить за его пыльником(см.Как выполняется замена пыльника), который не должен долго находиться в порванном состоянии, то с наружной гранатой дело не так плохо.

Итак:

Замена обоих шрусов, как правило, проводится после появления определенных симптомов. Самый распространенный – это шум или стук, который идет со стороны моста, когда автомобиль движется. Особенно явно слышен стук при прохождении поворотов. И в такой момент даже в народе принято говорить – «у машины захрустела граната».
Окончательно проверить версию вышедшей из строя гранаты можно следующим образом: заехать в песок и вывернуть рулевое колесо в сторону. После этого нужно будет начать движение с пробуксовкой. И если в этот момент явно слышен хруст, значит, граната уже не работает.
Менять наружную гранату, впрочем, как и внутреннюю, следует незамедлительно. Дело в том, что если не менять долго шрус, механизм привода может заклинить и автомобиль не сможет начать движение. А это может произойти где угодно. Например, на трассе, где автомобилист остановится заправиться или отдохнуть. Придется вызывать эвакуатор или менять гранату на месте, что очень неудобно.
Шрус может быть обычным или трипоидным. Конструкция второй гранаты принципиально отличается от первой, но все равно, и ее многие устанавливают на привод своего автомобиля.

Использование гранат в авто ВАЗ 2112

Применять гранаты стали при переводе машин на передний привод. Если в такой конструкции использовать в карданной передаче крестовины, как у заднеприводных автомобилей, имеющих четыре игольчатых подшипника, которые работают в паре, то не будет обеспечено равенство на ведущем и ведомом валах равенства угловых скоростей. Итак:

Использование подобного устройства приведет к увеличению габаритов узла, становится значительно выше цена, возникает сильная пульсация при передаче крутящего момента, которая возрастает при увеличении между валами угла.
В конструкции гранат заложен изначально ресурс такой же, как и всего автомобиля, но после эксплуатации машины было понятно, что больше изнашивается ее наружная часть. Использование для изготовления гибкого, влаго- и морозостойкого материала защищает поверхность гранаты, но со временем внешние факторы разрушают элемент и долго его эксплуатировать нельзя.
Объясняется быстрый износ действием постоянных деформаций, абразивных частиц и влаги в большом количестве. В процессе эксплуатации или при ремонте может повредиться пыльник(см.). К выходу со строя элемента приводят трещины, появляющиеся на защитной резинке. Нельзя допускать повреждение вала, ведущего к гранате, что можно увидеть при визуальном осмотре детали.

Замена наружной гранаты авто ВАЗ 2112

Инструкция для замены гранаты на ВАЗ 2112 указывает, что работы выполняются при поднятой части авто и снятом колесе. Итак:

Первоначально нужно открутить гайку ступицы.
Удалить защиту картера.
Освободить шаровую опору от соединения с нижним рычагом подвески. Если опора в рычаге запрессована их откручивают одновременно.
Снимается шаровая опора.
В сторону нужно отвести стойку, будет в согнутом положении, а шлицевой вал, входящий через подшипник в ступицу расположится к приводному валу под углом. Последний соединяет внутреннюю и наружную гранаты.
Шлицевой вал гранаты выбивается из подшипника с помощью проставки из металла с наружной части колеса.
Снимается с приводного вала граната.
Удаляется пыльник.

Вытирается вся старая смазка. Для облегчения работ можно брать WD-40 или другой подобный аэрозоль.

После установки гранаты на приводной вал, перед ее окончательной запрессовкой, нужно отцентрировать узел, для входа вилки без заеданий.
Установка гранаты на посадочное место.
Обжимка хомутами пыльника.
Сборка узла своими руками выполняется в обратной последовательности.

Как заменить внутреннюю гранату

Замена внутренней гранаты ВАЗ 2112 отличается от наружной тем, что производить ее нужно, когда из слито все масло.

Итак:

Снимается колесо.
Шаровая опора откручивается, что освобождает стойку от нижнего рычага.
Для свободного хода наружной гранаты нужно отвести в сторону колесо.
Из колеса необходимо выбить наружную гранату.
Из КП вынимаются и наружный и внутренний элементы.

В тиски осторожно, чтобы не повредить зажимается приводной вал.
Отверткой освобождается хомут фиксирующий пыльник к корпусу внутренней гранаты.
Снимается пыльник. Пришедший элемент в негодность можно разрезать.
Замена гранаты ВАЗ 2112 выполняется сбиванием старой с приводного вала.
Новый пыльник и граната надеваются на вал.

При монтаже нужно следить, чтобы посадочное место совпало с направлением привода.
Меняются и ставятся новые кольца – стопорное и упорное.
На шлицевые поверхности шарнира нужно нанести графитовую смазку.
Узел вставляется в коробку передач, как показано на фото.

Как осуществить процесс замены шруса

На ваз 2110 требуется замена шруса, поскольку ремонт детали не возможен. Оптимальным решением является приобретение новой конструкции и ее установка вместо старой. Предварительно, рекомендуется ознакомиться с инструкцией и какие инструменты нужно подготовить, чтобы допустить минимум ошибок.

Далее можно приступать к работе, используя следующий порядок:

Чтобы организовать замену внешнего или внутреннего шруса ваз 2110, понадобиться поднять машину. Если ремонт планируется делать в собственном гараже, то предварительно подготовить подъемник или должна быть яма, поскольку он располагается в нижней части конструкции
Фиксация авто. Включить четвертую передачу и поставить ручной тормоз в упор
Если машина загоняется под яму, то необходимо поставить клинья, либо бруски для блокировки колес
Осуществить демонтаж защитного колпака и избавиться от гайки в ступице
Избавиться от ступичной гайки, отвинтить крепежи, фиксирующие колеса
Поднять колесо, где осуществить снятие шруса на ваз 2110. Рекомендуется использовать домкрат
Освободить конструкцию от шести болтов. В результате поддержка будет осуществляться посредством фланца
С нижней стороны опоры необходимо избавится от двух болтов
До упора повернуть руль рукой, деталь выпадет самостоятельно
Потребуется снять пыльник, который является составной частью гранаты
Изъять стопорное кольцо
Демонтировать шарнир с вала. Это поможет избежать механического повреждения других элементов
Проверить систему, чтобы узнать, требуется ли замена пыльника наружного шруса ваз 2110
Теперь можно заняться внутренним шрусом на ваз 2110 и сделать замену.

Замена ШРУСа на автомобилях ВАЗ своими руками

Вращение от КПП передается на передние колеса ВАЗ 2108-2115 посредством 2-х приводных валов, в устройстве которых используются ШРУС – шарниры равных угловых скоростей. Они способны передавать вращение без потерь даже при угле между элементами вала до 70°.

Устройство ШРУСа

Данный узел состоит из шариков, сепаратора, наружной и внутренней обоймы. Шарниры держатся на валу за счет шлицов и стопорных колец.

Когда выполнять замену

Чтобы эта деталь работала достаточно долго, в нее не должны попадать песок, грязь и пыль. Загрязнения значительно ускоряют износ и сокращают срок службы узла. Но для защиты от этого предусмотрен пыльник, который относительно быстро может прийти в негодность. Поэтому своевременная замена пыльника позволит долго сохранять ШРУС в работоспособном состоянии.

Необходимый инструмент и запчасти

Перед ремонтными работами нужно приобрести новый ШРУС, пыльник, хомуты и смазку ШРУС-4. Также необходимо подготовить следующий инструмент:

ключи и головки наиболее популярных размеров;
специальный съемник шаровых опор и рулевых тяг;
деревянный либо резиновый молоток;
домкрат;
нож;
смазка WD-40;
сухие тряпки.

Съем привода, пыльника и ШРУСа

Для замены внешнего ШРУСа следует придерживаться следующего порядка действий:

Устанавливаем машину на смотровую яму и подпираем ее противооткатными башмаками.
С помощью торцевой головки 30 мм ослабляем гайку ступицы. Если гайка не срывается, то можно нарастить ключ трубой.

Приподнимаем автомобиль домкратом в нужном месте и снимаем колесо.
Выкручиваем болты, фиксирующие шаровую опору нижнего рычага на ступице.

Откручиваем до конца гайку приводного вала.
Вытягиваем ступицу, взявшись за тормозной диск и подтягивая к себе амортизационную стойку.

Чтобы поменять пыльник и шарнир, придется залезть в смотровую яму. Для снятия ШРУСа убираем хомуты, которые удерживают пыльник. Далее избавляемся от старого пыльника, что проще сделать с помощью ножа. Тряпкой очищаем шарнир от смазки. Затем нужно сбить внутреннюю обойму, для чего несильно бьем молотком по наставке, которую надо упереть в торец шарнира. Далее хорошо очищаем ШРУС от грязи, песка, пыли и смазки.

Процесс сборки

При сборке внешнего ШРУСа необходимо выполнить следующие действия:

Надеваем на вал резиновую деталь.
ШРУС (новый или очищенный) набиваем на вал до того момента, пока деталь не зафиксируется стопорным кольцом.
В шарнире и пыльнике размещаем свежий смазочный состав.
Надеваем пыльник на наружную обойму.
Удаляем лишний воздух из пыльника, для чего можно поджать его рукой.
Закрепляем пыльник с помощью хомутов.

Затем привод ставится на место, ступица зажимается гайкой. Также необходимо поставить обратно наконечник рулевой тяги, опору и колесо. Далее уже можно опустить домкрат и зажать гайку, фиксирующую привод. Для предотвращения ее самостоятельного откручивания гайку следует накернить.

Особенности ремонта внутреннего ШРУСа

Для замены внутреннего ШРУСа необходимо полностью снимать привод, для чего сначала отсоединяют наружный шарнир без последующего демонтажа. Далее с помощью монтировки извлекаем концевик шарнира из коробки передач. Для этого плоскую часть инструмента вставляем между наружной обоймой и коробкой, а потом двигаем им как рычагом.

Дальше процедура замены узла будет аналогична действиям при ремонте внешнего шарнира. Внутренний ШРУС необходимо правильно завести в коробку передач. Рекомендуется вставить деталь в ступицу, с помощью которой толкающими движениями узел заводится на свое место. Но также возможна забивка уже собранного вала киянкой или деревянной наставкой и молотком. Шарнир обязательно должен зафиксироваться стопорным кольцом.

На завершающем этапе все снятые детали устанавливаются обратно. На этом замена ШРУСов считается выполненной.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Замена гранаты на ВАЗ-2110, 2111, 2112

Деталь привода автомобиля, отвечающая за передачу крутящего момента от редуктора на колесо, называется ШРУСом (шарниром равных угловых скоростей) или еще ее называют гранатой из-за внешней схожести. ШРУС представляет собой шарикоподшипник с поперечным вращением, а не вдоль. Несмотря на не сложную конструкцию, шарнир выполняет очень важную функцию в ходовой системе транспортного средства.

Граната нормализует постоянно меняющийся угол соединяемых собой полуосей, что позволяет передним колесам беспрепятственно выполнять повороты влево и вправо.

В одной машине находятся два ШРУСА:

Внутренний предназначен для передачи вращения от КПП к валу.
Внешний передает вращение от вала к ступице.

Основные неисправности

К самым распространенным поломкам гранаты можно отнести: выход из строя в процессе загрязнения и по причине износа детали (окончании эксплуатационного срока или брака).

Неисправная граната может сама выдать свое неудовлетворительное состояние в виде хруста, потрескивающих звуков при повороте колес, вибраций кузова. Но в этом случае придется покупать новую деталь, а ведь можно гораздо раньше (на этапе повреждения чехла) заметить неисправность и предотвратить серьезный ремонт.

Существует несколько способов для выявления поломки:

покачать рукой вал привода. При обнаружении люфта следует произвести замену элемента;
вывернуть руль до конца влево, а затем вправо и на каждом этапе оценить состояние пыльников. При выявлении повреждений (трещин, разрывов) произвести их замену.

ШРУС от попадания в него грязи, выводящей деталь из строя, защищают пыльники. Но их срок работы не вечен, необходим регулярный осмотр этих деталей (каким образом описано выше), чтобы предотвратить более серьезную поломку гранаты.

При эксплуатации автомобиля с неисправным шарниром, он же ШРУС, велика вероятность его разлома пополам. В этом случае транспортное средство невозможно будет использовать. А значит потребуется ремонт и скорее всего (если это случится на дороге) не дешевые услуги эвакуатора.

Рекомендуется своевременно производить замену гранаты, во избежание неприятных ситуаций.

Внутренний ШРУС обойдется в среднем в 1500 рублей, внешний – 1300 рублей. За пыльники попросят около 150 рублей каждый. Замена пыльников обойдется гораздо дешевле.

Замена ШРУСОВ в автосалоне обойдется в 1200 рублей (по 600 рублей за каждый).

Покупать новую деталь рекомендуется по старой, так вероятность неправильной покупки сведена к минимуму. Кроме этого, приобретение ШРУСА следует осуществлять в проверенных магазинах. Не стоит покупать эти детали на разборках, возможно, что поломка произойдет уже через несколько метров.

Процесс сборки

При сборке внешнего ШРУСа необходимо выполнить следующие действия:

Надеваем на вал резиновую деталь.
ШРУС (новый или очищенный) набиваем на вал до того момента, пока деталь не зафиксируется стопорным кольцом.
В шарнире и пыльнике размещаем свежий смазочный состав.
Надеваем пыльник на наружную обойму.
Удаляем лишний воздух из пыльника, для чего можно поджать его рукой.
Закрепляем пыльник с помощью хомутов.

Как определить неисправность шрус на ВАЗ 2110

Известное также в простонародье как “граната”, данное передаточное устройство постоянно подвержено сильному износу и напряжениям в течении езды. Если во время поворота колес слышен характерный хруст — значит пришло время замены “гранат”. Тянуть с ремонтом ни в коем случае не стоит.

Замена шрус ВАЗ 2110 своими руками

Далее постараемся описать процесс замены шрус на примере “десятки”. Для начала блокируете задние колеса автомобиля ручным тормозом и для перестраховки подкладываете под них предохранительные бруски. Теперь можно и побороться с гайкой ступицы. Именно побороться, ведь усилие ее натяжения весьма немалое, 25 кгс*м. Для этого вам понадобится хороший рычаг для приложения силы.

Обычно для этих целей рукоятку ключа удлиняют одетой на него полой трубой. Полностью откручивать гайку не надо. Теперь необходимо взяться за колесные болты, ослабляете, но не откручиваете все четыре штуки. Дальнейший процесс разборки, для наглядности, распишем по пунктам:

Поднимаем переднюю часть ВАЗ-2110 домкратом. Снятое со ступицы колесо стоит сразу же для перестраховки положить под кузов автомобиля.
Откручиваете ступичную гайку. Находящуюся под ней шайбу удобно достать при помощи отвертки с магнитной рукояткой.
Откручиваете кронштейн стойки ВАЗ-2110 от рулевого наконечника. Для выпрессовывания пальца наконечника удобно воспользоваться специальным съемником.
Откручиваете два болта крепления шаровой опоры. Всего их 2 шт.
Теперь можно освободить шрус от зацепления с тормозным диском. Для чего последний можно свободно сорвать со своих посадочных мест на оси.

Официальная инструкция по ремонту ВАЗ-2110 на следующем этапе подразумевает полный демонтаж переднего привода с одной лишь целью — удобного и простого процесса сбивания переднего и заднего шрус. По нашему мнению, процесс этот является далеко не самым рациональным и для экономии усилий вполне можно обойтись без него.
