Замена шкворней газель своими руками, правильный ремонт шкворней

Нагрев балки

Нагрев её мы также нагреваем и сам шкворень. Балка находится снаружи остывает быстрее, шкворень в нагретом состоянии становится толще, а балка начинает еще сильнее сужаться. Бить стучать бесполезно, пока они не остынут естественным образом до температуры окружающей среды, принудительное охлаждение тоже ничего не даст, нужно ждать, а лучше оставить эту затею на следующий день, утро вечера мудренее, это же все из жизни.

Выбить конечно можно и сразу. Если балку постоянно держать в нагретом состоянии желательно до красна, но тогда она просто придёт в негодность. Как правило на утро шкворень легко выходит из балки. По закону подлости если разборка одной стороны не составила хлопот , то вторая обязательно приносит какой нибудь сюрприз. Спешка ненужна. Самое главное здоровье, а железки они никогда не закончатся. Одни уйдут в металлолом, нальют другие.

Порядок работ

Поскольку понадобится разбирать целый узел, параллельно стоит проверить и сопутствующие элементы.

• Первым делом с моста сливается масло, если не хотите потом надолго отправиться в баню и отмывать все, что будет им залито;
• Передок вывешивается, под него ставятся надежные опоры (в виде специальных металлических распорок, деревянных колод) и демонтируются шасси;
• Убираются тормозящие элементы – диск, суппорт. Затем откручивается щит тормоза и убирается весь привод вкупе с конструкцией подшипника;
• Далее идет очередь наконечника, за ним выкручивается масленка внизу, после чего можно снять крышку со шкворня, а также смазочный клапан;
• Из шкворня внизу вывинчивается пробка;
• Сверху, подобрав болт (можно – металлический пруток) подходящего размера, ударами молотка выбивается шкворень. Если он прикипел и не поддается ни в какую, помогает прогревание места его зажима в балке газовой горелкой;
• Все снятые детали размачиваются, отчищаются от всех грязевых и масляных наслоений и обследуются на целостность и отсутствие деформаций;

Втулки с наружной стороны промазываются смазкой и запрессовываются так, чтобы совпали контрольные метки, а сами они оказались в одном уровне с корпусом. По окончании запрессовки проверяется доступность смазочного канала: его отверстие должно просматриваться визуально. Если он забит, он подлежит прочистке. Установленные втулки сверху проливаются моторным маслом;
Когда все прочищено и промазано, ставится шкворня; если не наделаны ошибки, она вдавливается почти без труда. Здесь важно верно сориентировать проточку под штифт – метке смазки для подшипника положено оказаться внизу. При сборке не должно остаться люфта;
Ни в коем случае не забивайте шкворень насильственно, как это нередко делают на СТО: руль будет поворачиваться с огромным трудом. Конечно, впоследствии система разработается, но детали послужат гораздо меньше, чем могли бы, а вам ближайшие 200-300 км придется ездить, вспоминая все богатство русского языка и разрабатывая мускулатуру;
На этом же этапе работ проверяется состояние сальников на полуосях. Изношенные меняются (чтобы в ближайшее время снова не заниматься разбором моста), при этом кромки нужно промазать маслом;
Сборка ведется обратным порядком. Каждый ее этап контролируется на свободное хождение устанавливаемых деталей. Особое внимание уделяется осевому перемещению кулака;
Все соприкасающиеся детали – шейка привода, шкворневой клапан – щедро обрабатываются смазкой. Со второй стороны шкворень меняется аналогично.

Разборка и ремонт шкворневого соединения

1. Поднимаем переднюю часть автомобиля.

2. Снимаем передние колеса и устанавливаем под балку упоры.

Ключом «на 10» отворачиваем два болта крепления верхней крышки подшипника шкворня

Снимаем крышку верхнего подшипника шкворня с пресс-масленкой.

Головкой «на 19» отворачиваем два болта крепления скобы тормоза.

Снимаем суппорт и привязываем его проволокой, чтобы не мешался.

Для удобства снимаем амортизатор (см. Замена амортизатора).

Пассатижами расшплинтовываем гайку крепления поперечной тяги к рычагу

Ключом «на 24» отворачиваем гайку крепления поперечной тяги к рычагу. Гайку следует оставить на резьбе пальца

Используя поворотный рычаг в качестве опоры, «напрягаем» палец, опираясь монтажной лопаткой о поперечную тягу.

Ударяя молотком по рычагу, выпрессовываем палец.

Отвернув гайку, вынимаем палец из отверстия поперечной тяги.

Ключом «на 10» отворачиваем два болта крепления и снимаем нижнюю крышку подшипника шкворня

Ключом или головкой «на 17» отворачиваем гайку стопора шкворня.

Молотком из мягкого металла выбиваем стопор

Оправкой из мягкого металла выбиваем шкворень в направлении сверху вниз

Снимаем поворотный кулак

Снимаем опорный подшипник.

Снимаем с опорного подшипника защитный колпак.

Вынимаем резиновое уплотнительное кольцо из верхней проушины поворотного кулака.

Зажимаем в тиски поворотный кулак и выбиваем из его проушин втулки через оправку

Очищаем проушины поворотного кулака

и запрессовываем в них с помощью оправки новые втулки.

Развертка для развертывания втулок шкворней

Разворачиваем обе втулки с помощью развертки до диаметра 25 +0,053+0,020 мм за один проход, чтобы обеспечить соосность втулок

Промываем все детали в керосине. Смазываем шкворень и его стопор смазкой Литол-24.

Собираем шкворневое соединение в следующей последовательности:

1. вставляем шкворень в нижнюю проушину кулака, при этом смазочная канавка шкворня должна располагаться снизу, а лыска под стопор обращена к продольной оси автомобиля.

2. Надеваем на шкворень опорный подшипник.

3. Устанавливаем поворотный кулак на балку, контролируя через верхнюю проушину кулака соосность отверстий.

4. Продвигаем шкворень вверх до совпадения лыски с отверстием под стопор.

5. После установки крышек шприцуем соединение смазкой Литол-24.

6. Окончательно собираем все детали в обратной последовательности и регулируем схождение колес.

Смазка шкворневого соединения

Шкворневое соединение смазываем через 10 тыс. км пробега.

Работать удобнее на смотровой канаве.

Тщательно протираем ветошью верхнюю и нижнюю пресс-масленки шкворня.

Масляным шприцем нагнетаем смазку Литол-24 или ФИОЛ в верхнюю масленку

Масляным шприцем нагнетаем смазку в нижнюю масленку до ее появления из зазоров соединения

Если смазка не выходит хотя бы из одного зазора, следует «прокачать» соединение смесью моторного масла с керосином в пропорции 1:1 и затем смазать.

Источник

Как проверить люфт в шкворнях Газель

Есть определенные признаки, по которым можно понять, что в шкворнях на Газели появился люфт:

• происходит неравномерный преждевременный износ протектора шин;
• в подвеске появился стук;
• автомобиль плохо слушается руля.

Проверить подвеску на люфты достаточно просто, для этого необходимо вывесить машину на домкрате и покачать каждое колесо сверху вниз. Если люфт ощущается (более 2-3 мм), необходимо вставать не ремонт.

Газель – машина очень живучая, и даже с люфтами в подвеске может ездить довольно долго. Но с разбитыми втулками эксплуатировать авто крайне нежелательно, могут быть нехорошие последствия:

• разобьется посадочное место под втулки в передней балке, тогда сама балку придется менять, а она стоит недешево;
• резина быстро износится, придется менять колеса;
• ездить на Газели с большими люфтами опасно, можно попасть в аварию.

Признаки износа шкворневой подвески на Газели

Прежде, чем приступать к ремонту подвески необходимо убедиться, что замена шкворней на Газели действительно необходима.

Первыми признаками неисправного шкворня могут служить следующие симптомы:

1. Появление металлического звука при ударе по колесу.
2. Биение в руль на скорости.
3. Затруднения при повороте рулевого колеса.
4. Ярко выраженный износ внешней или внутренней части покрышки.

Рекомендуем посмотреть: как проверить неисправность шкворней на Газели.

Однако наличие данных проявлений может быть вызвано и другими неисправностями ходовой, поэтому необходимо провести дальнейшую диагностику для локализации и уточнения степени износа деталей подвески.

Для полной уверенности, что шкворня в Газели требуют замены нужно:

• поднять автомобиль домкратом, обеспечив подвешенное состояние колеса;
• зафиксировать педалью тормоза ступичный механизм;
• покачать колесо в вертикальной плоскости.

Так выглядит изношенный шкворень

Наличие люфта в колесе при качании говорит о неисправности шкворня, который подлежит замене.

Как снять шкворень

Извлечь шкворень из кулака можно несколькими способами. Его можно выдавить прессом или просто выбить, а можно включить фантазию и придумать собственный метод. Но пока стоит разобрать два основных варианта.

Выбивание шкворня

Первый и наиболее распространённый способ достать закисший в балке стержень — это простое выколачивание балдой или тяжёлым молотком. Делать это нужно аккуратно, без фанатизма, чтобы не повредить поворотный кулак.

Для такой процедуры понадобится молоток потяжелее, поскольку удар должен быть сильным, а также наставка. Она должна быть диаметром на 2-3 мм меньше, чем сам шкворень. Перед началом желательно что-нибудь подложить под балку, чтобы создать хорошее сопротивление. Затем направляем наставку на закисший стержень и наносим по ней мощные удары.

Выбивание шкворня при помощи молотка и наставки

Процесс может затянуться, так как для начала его нужно будет сорвать с места. Если вам удалось это сделать, можно считать, что дело в шляпе

В этом моменте важно учитывать твёрдость наставки, поскольку, если металл мягче стержня, то он расплющится и застрянет в поворотном кулаке. Если наоборот, наставка тверже, то можно заклепать шкворень, вследствие чего он увеличится в диаметре и не пролезет в гнездо балки

Тогда его оттуда вообще не достать. По словам механиков, лучшей наставкой является старая ось, обработанная на токарном станке. Её твёрдость с размерами будут подходящими и стержень без особых проблем легко извлечётся.

Подробнее про выбивание шкворней можете посмотреть в видео:

Выпрессовка шкворня

Второй способ немного проще, правда требует специального инструмента. Зачастую им пользуются, когда достают шкворня на грузовых автомобилях, но можно применить и для легковушки. Для начала нужно самостоятельно изготовить (или купить, но стоимость такого прибора будет от 70 000 рублей и выше) некий съёмник, который представляет собой прямоугольную конструкцию. Берётся небольшая толстая плита и две шпильки, которые необходимо приварить к ней на определённом расстоянии (около 30 см). Затем применяется вторая плита, с проделанными для них отверстиями. Вся конструкция ставится соосно под шкворень, а плита с отверстиями прикручивается сверху гайками. Таким образом получается замкнутый остов, который будет служить упором при выдавливании закисшего стержня.

Полдела сделано! Теперь осталось поставить гидравлический домкрат (грузоподъёмностью желательно не менее 50 тонн), подобрать под шкворень наставку и начать сам процесс. Получается так, что сверху поворотный кулак упирается в верхнюю плиту, прикрученную гайками к шпилькам, а снизу давит домкрат. Он в свою очередь наталкивается на основную, нижнюю плиту, что и создаёт большое усилие. При определённом давлении стержень сам начнёт вылазить из балки.

Выпрессовка шкворня при помощи специального съемника и гидравлического домкрата

Можно обойтись без домкрата, однако это дольше по времени и чуть сложнее в реализации. Придется изготовить или заказать съемник, который показан на рисунке ниже. Он крепится к колесной ступице таким образом, чтобы болт сверху попадал в отверстие шкворня. Затем болт вручную вкручивается в это отверстие, тем самым выпрессовывая шкворень.

Выпрессовка шкворня при помощи съемника

Подробнее про процесс выпрессовки шкворней можете посмотреть в видео:

Это два основных способа, которыми можно извлечь даже намертво засевший шкворень. Они были придуманы автовладельцами, которые когда-то столкнулись с этой проблемой. Конечно, это не совсем технологично, но зато эффективно и по-мужски. Причём, если вы своевременно промасливали кулак, то выбить стержень не составит труда, и, возможно, не понадобится грубая сила. Правда, бывает такое редко.

Шкворень УАЗ на подшипнике

Шкворня на подшипниках УАЗ 469 по своей конструкции являются наиболее сложными среди всех остальных. Они собираются из трёх составляющих:

• нижней половины;
• конического подшипника;
• подшипниковой обоймы.

Основой данного устройства является роликовый радиально упорный конический подшипник 7203. По международной классификации его обозначение 30203. На нижнюю половину такого шкворня напрессовывается конический подшипник. В качестве дополнения в конструкции узла используется упорное кольцо.

Оно подкладывается под подшипник. Обойма с подшипником запрессовывается в корпус поворотного кулака. В нижней половине предусмотрен осевой канал для подачи смазки, в обойме подшипника выполняется боковой канал под штифт и центральный канал под установку пресс-масленки.

Грузоподъемность подшипника 7203:

• статическая 9000 н;
• динамическая 14000 н.

Все устройство является прототипом шкворня на шаре, однако вместо них часто используют шкворня на УАЗ на подшипниках. Цена таких изделий в пределах Москвы и области в зависимости от комплектации составляет от 1 до 10 тысяч рублей. Разница состоит в том, что здесь две половинки проворачиваются на подшипнике.

Данная технология позволяет существенно снизить трущиеся нагрузки и увеличить общую надежность узла. При эксплуатации автомобильной техники часто возникают колоссальные осевые нагрузки. Использование конических подшипников позволяет обеспечить повышенную устойчивость к ним.

Шкворни на Газель

Шкворневое соединение применяется в передвижной технике очень давно – оно использовалось еще в повозках и конных экипажах. Шкворневая подвеска устанавливается на автомобилях Волга и УАЗ, на грузовиках ГАЗ 53/ 3307, КАМАЗ, ЗИЛ.

На автомобили Газель для ремонта подвески продаются ремкомплекты, в стандартный набор входит четыре бронзовые втулки и два шкворня. Промышленностью также выпускается ремкомплекты нового образца, в них втулки заменены на игольчатые подшипники. Цена ремкомплекта с бронзовыми втулками находится в районе 900-1700 рублей, с самими запчастями проблем никаких нет – их можно купить практически в любом специализированном автомагазине.

Также в автомагазинах продаются полные наборы, в которые входят:

• клинья (2 шт.);
• сферические втулки (2 шт.);
• шкворни (2 шт.);
• резиновые уплотнители (2 шт.);
• прокладки заглушек (2 шт.);
• бронзовые втулки (4 шт.);
• шайбы;

• гайки.

Часто автовладельцы коммерческих автомобилей ГАЗ интересуются, сколько стоит ремонт шкворней на Газели. Следует отметить, что сама работа по замене шкворней (ЗШ) достаточно трудоемкая, требует немалых физических сил и времени. Расценки на работы по ЗШ в автосервисах разные, цена зависит от уровня станции техобслуживания, региона (местонахождения), степени сложности замены. Здесь дело в том, что в запущенных случаях (когда подвеска долго не смазывалась)  шкворни практически не выбиваются из своих посадочных мест, и тогда приходится полностью снимать переднюю балку в сборе, при разборке применять газовую горелку. Стоимость ЗШ на авто Газель в среднем начинается от 2-2,5 тыс. рублей за одну сторону, цена замены может доходить и до 10-12 тысяч рублей.

В заводской инструкции прописан регламент периодичности смазывания подвески на Газели – через 15 тыс. км пробега, но бывалые водители советуют набивать смазку в шкворневые соединения приблизительно через каждые 5-8 тыс. км. Смазка существенно продлевает срок службы шкворней, с регулярным шприцеванием детали могут проходить без ремонта до 150 тысяч километров. Смазывать соединения нетрудно, главное, не лениться это делать.

Шприцевание производим следующим образом:

Такие масленки имеются с каждой стороны передней оси автомобиля. Но здесь есть один нюанс – даже новые пресс-масленки литолом порой не пробиваются. Надежнее производить шприцовку с помощью гибкого шланга. Поступаем следующим образом:

Закачивать смазку необходимо до тех пор, пока она не начнет выступать из соединений. Сначала будет идти грязь, но нужно дождаться, когда из соединений начнет появляться чистый литол. Промазав шкворень, выкручиваем шланг, устанавливаем на место пресс-масленку. Так смазываем все четыре точки на подвеске.

Шланги для шприца продаются в автомагазинах, они стандартные, и должны подходить по резьбе.

У автовладельцев насчет смазки мнения расходятся, некоторые хозяева Газелей считают, что же такие шкворневые соединения необходимо промазывать густым трансмиссионным маслом, например, ТАД-17. Все-таки литолом или другой консистентной смазкой Газель шприцевать надежнее – «трансмиссионка» слишком жидкая, из шкворней она быстро вытекает. А вот на «Волге» шприцуют в основном нигролом (ТАД-17), для этого можно использовать даже не слишком грязную отработку.

Замена шкворней на ГАЗели! Или гаражная жизнь. Часть 1.

Пришло время замены шкворней (совсем разболтались), хотя пробег на этих шкворнях не большой.В прошлый раз когда я менял шкворня, поменял их в АТП. Как я понял они запрессовали втулки и прошлись разверткой, после этого мазохизма они быстро разболтались.На этот раз решил сделать все сам, но развертка оказалось дорогой 900 руб. и я купил шарик 25,00 мм за 100 руб+шкворня 820 руб.Итог: все разобрал, запрессовал втулки прошел шариком несколько раз, но шкворня не лезут, блин.Они 25,01 мм, то есть в натяг. Было решено идти в сервис Владику (тоже владеет супер машиной газель) для прохода разверткой.В сервисе развертки не оказалось. Диалог в сервисе-Мы разверткой не проходим, долговечность теряется.Лучше шариком.-Я им:»Шариком прошел, шкворень не лезит».-А ты его нагрей он увеличится потом продави.Вот где он спрятался секрет.Дома нагрел, продавил и шкворень как родной залез.Может кому поможет данная идея.

Price tag: 920 ₽

Источник

Подшипник шкворня Газель, как правильно установить?

Шкворни на Газель

Шкворневое соединение применяется в передвижной технике очень давно – оно использовалось еще в повозках и конных экипажах. Шкворневая подвеска устанавливается на автомобилях Волга и УАЗ, на грузовиках ГАЗ 53/ 3307, КАМАЗ, ЗИЛ.

На автомобили Газель для ремонта подвески продаются ремкомплекты, в стандартный набор входит четыре бронзовые втулки и два шкворня. Промышленностью также выпускается ремкомплекты нового образца, в них втулки заменены на игольчатые подшипники. Цена ремкомплекта с бронзовыми втулками находится в районе 900-1700 рублей, с самими запчастями проблем никаких нет – их можно купить практически в любом специализированном автомагазине.

Также в автомагазинах продаются полные наборы, в которые входят:

• клинья (2 шт.);
• сферические втулки (2 шт.);
• шкворни (2 шт.);
• резиновые уплотнители (2 шт.);
• прокладки заглушек (2 шт.);
• бронзовые втулки (4 шт.);
• шайбы;
• гайки.

Часто автовладельцы коммерческих автомобилей ГАЗ интересуются, сколько стоит ремонт шкворней на Газели. Следует отметить, что сама работа по замене шкворней (ЗШ) достаточно трудоемкая, требует немалых физических сил и времени. Расценки на работы по ЗШ в автосервисах разные, цена зависит от уровня станции техобслуживания, региона (местонахождения), степени сложности замены. Здесь дело в том, что в запущенных случаях (когда подвеска долго не смазывалась) шкворни практически не выбиваются из своих посадочных мест, и тогда приходится полностью снимать переднюю балку в сборе, при разборке применять газовую горелку. Стоимость ЗШ на авто Газель в среднем начинается от 2-2,5 тыс. рублей за одну сторону, цена замены может доходить и до 10-12 тысяч рублей.

Замена крышек шкворней Газель на усиленные, шприцовка шкворней

Решил заменить крышки шкворней на усиленные, так как при предпоследнем смазывании шкворней две крышки, а точнее прокладки хорошо пропускали! В этот раз одна стала гнать смазку из пресс-маслёнки сразу через себя. Объездив три магазина нашёл как раз те что хотел:

И чего мелочится, таких 4-ре штуки

Первым делом надфилем обработал все производственные заусенцы и убрал грязь. Был немного расстроен отсутствием граверов в комплекте и посредственностью пресс-маслёнок (в итоге пресс-маслёнки были заменены тоже на угловые, но с углом 90 градусов… по двум причинам, 2 из комплекта развалились в руках и не держались, как бы я их не закручивал, а оставшиеся 2 для возможности смазать шкворень нужно было выкручивать… ну их нах в общем). Столкнулся с проблемой чрезмерной длины болтов, которые шли в комплекте с крышками из-за чего один болт, имея запас по ходу в 2-3 мм, у меня свернулся и пришлось его высверливать… хотя вроде толком я его не тянул. Плюнул, стал менять остальные крышки, справа верхняя крышка встала как литая, попробовал смазать… хрен… отвернул, посмотрел, всё норм, опять завернул и опять хрен… мату от меня было минут 5! Было уже темновато и валил снег, решил вместо установки фонарей и плёнки над собой отложить всё на завтра. С утра сходил за метчиком на всякий случай, аккумуляторную дрель-шуруповёрт позаимствовал и в путь… сначала выверлил болт, прошёлся метчиком… поставил крышку, прокачал, всё норм. Началось самое интересное, почему не качает казалось бы идеально вставшая крышка? В итоге получилось что шкворень слишком высоко был установлен с завода и уплотнительная резинка уплотняла больше чем ей отводилось. Вооружившись головкой на «19» и небольшой «машкой» прессанул шкворень газели ниже. В итоге всё идеально встало и смазалось! Один минус остался, на одной крышке оказалась хреновая резьба под пресс-маслёнку в чём я убедился при смазывании. Вот так вот было:

Вот так стало:

И поближе, на фото видно что крышки реально толстые, после фото на маслёнки надеты резиновые наконечники от штуцера прокачки цилиндра сцепления:

Посмотрев на заводские крышки, могу сказать что сами крышки не тонкие и не гнуться, а прокладка которая использована – очень плохая. Если бы на заводе модифицировали прокладку и крышку, тогда бы когда газелисты так не возились с ними.

Нижние шкворня прошприцевались хорошо, а вот верхние, не смотря на усиленные крышки отказались продавливаться и смазку погнало через них. При чём одновременно и справа и слева! Я конечно подлезал иногда, пытался шприцевать, опять таки низ хорошо, а верх никак!( Нужно решать проблему.

Применяю гайковёрт:

Из нагрузки только вес колеса!) Открутил с лева верхнюю крышку, там вот такая ситуация:

Резинку выдавило, недостающий кусок не нашел

Сама крышка деформирована давлением!(

Принято решение поменять обе верхние крышки. Но вот ведь блин, не нашёл я такие же в блистере, которые ставил

Пришлось купить тоже усиленные, но непонятно какого производителя:

Тоже типа усиленные…

Заодно решил перейти на шланг вместо пресс-маслёнок:

С виду симпатичный, гарантия год.

Шланг вроде качественный, даже гарантия год, но вот резьба не понравилась, мелковатый зубец и после 4 шкворней на резьбе следы износа!( Вот старая и новая крышка в сравнении:

Слева новая, справа старая (та что в блистере продаётся)

В новой крышке сама резинка получше на первый взгляд и канавка под неё глубже. Но крышки прокачивания не выдержали, металл оказался совсем сырой!( Выровнял молотком старые крышки и поставил новые резинки. Попробовал смазкой пробить шкворня, не получилось. Крышки снова пучит, резинку выдавливает. Взял масло гидравлическое, требуемого результата не получил.

Процесс…

И вот она старая добрая солярка! После пол литра солярки, час времени и сопутствующих факторов левый шкворень сдался: Ещё немного промыв шкворень газели шприцанул, какая же это желанная картина:

Правая сторона не требовала экспериментов и сдалась раньше, соответственно всё благополучно. Ну как бы результат:

следующая статья:

Полиуретановые сайлентблоки на газель

В последнее время, стал замечать, что при движении, даже по небольшим неровностям и швам асфальта, задняя подвеска

Рейтинг 0.00

Замена шкворней на Газели своими руками

На сегодняшний день большинство водителей предпочитают выполнять ремонтные работы самостоятельно. Однако для этого требуется знание устройства и принципа работы автомобильных узлов. Так, если необходима замена шкворней на УАЗ, логично, что водитель должен знать местоположение и назначение данного узла. Соответственно, этих знаний требует и замена шкворней на Газели.

Успешность выполненного ремонта во многом зависит от технической грамотности исполнителя. Благо, на сегодняшний день не составляет труда получить рекомендации относительно того, как менять шкворня на Газели.

В целом, шкворня представляют собой стержни шарнира на поворотном соединении автомобильных частей.

По сути, этот узел является осью поворота управляемого автомобильного колеса. Данная ось имеет вид стержня, изготовленного из закаленного металла. С помощью этой оси осуществляется крепление к подвеске поворотного кулака. Кулак, в свою очередь, является несущим элементом для ступицы и колеса.

Чтобы обеспечить нормальные ходовые параметры автомобиля, важно знать не только как менять шкворня, но и как впоследствии выставить углы наклона шкворня

Чтобы осуществить ремонт шкворней на Газели, необходим следующий инструмент:

• развертка и держатель,
• втулки шкворней и шкворни,
• уплотнительные кольца,
• прокладки для крышки шкворня и для цапфы левого кулака,
• сальники полуосей,
• упорный подшипник и клин шкворня,
• регулировочная шайба,
• угловая пресс-масленка,
• шплинты,
• приспособления для замены сайлентблоков и ступичных подшипников,
• слесарный инструмент,
• газовая горелка,
• подкатная доска,
• набор головок.

Также понадобится целый ряд расходных материалов, в частности:

• смазка шкворней,
• герметик резьбы,
• смазка ШРУС,
• ВД-40,
• очиститель для карбюратора.

Следует отметить, что неисправности шкворней могут быть причиной такой неприятности, как стук в передней подвеске. В целом, работа всех узлов в автомобиле взаимосвязана, поэтому если вы будете знать, как поменять шкворня на Газели, это поможет вам избежать будущих возможных неприятностей.

Последовательность замены шкворней на «Газели»

Для облегчения работы вам понадобится весь указанный выше перечень инструментов, включая подкатную доску. Вы также должны позаботиться о том, чтобы все расходные материалы были в наличии в необходимом количестве на момент начала выполнения работ.

Следует также особо оговорить еще один момент: если до настоящего времени вы не сталкивались с тем, как заменить шкворня, лучше запастись лишними втулками, сальниками и клином шкворня. Это убережет вас от нерациональной траты времени впоследствии. Понятно, что замена шкворней, как и замена подшипника ступицы, требует выполнения действий в определенной последовательности.

Последовательность замены шкворней:

• необходимо слить масло из моста, после чего мост вывешивается, ставятся упоры и снимаются колеса,
• откручивается тормозной суппорт и диск,
• нужно открутить тормозной щит и убрать привод в сборе с корпусом подшипника,
• затем снимается рулевой наконечник, а также выворачивается нижняя масленка,
• снимается крышка шкворня и клапан смазки,
• выворачивается пробка из нижнего шкворня,
• разобранные шкворни следует замочить и разобрать вторую сторону в той же последовательности,
• снятые узлы нужно тщательно очистить от загрязнений и провести визуальный осмотр,
• втулки следует смазать снаружи ШРУСом и затем перепрессовать их. При этом верхняя втулка прессуется вровень с корпусом. На данном этапе следует проверить видимость отверстия для выхода смазки. Втулки устанавливаются вертикально, при этом поливаются маслом. Также очищается развертка. Шкворня должна устанавливаться при нажатии пальцем,
• канал спирали смазки необходимо очистить от стружки и осмотреть,
• сальники полуосей при необходимости следует заменить, после чего их кромки смазываются маслом,
• по завершению работ следует проверить шкворни в цапфе. Все резьбовые соединения проверяются на ШРУСе. Следует также просмотреть осевое перемещение кулака,
• устанавливается масленка, крышка шкворня,
• клапан шкворня смазывается до выхода смазки,
• после окончательной проверки смазывается маслом шейка привода и вставляется привод,
• сборка узлов производится в обратной последовательности.

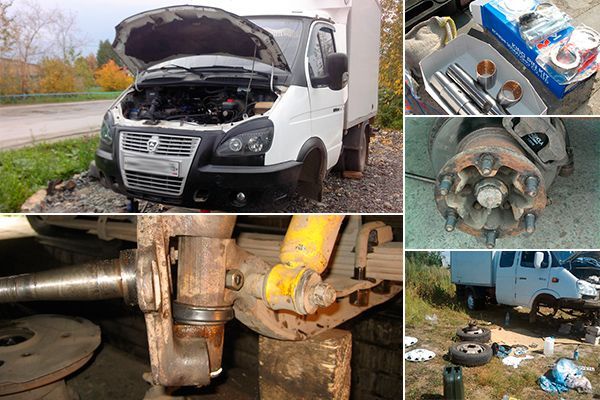

Шкворни на Газель

Шкворневое соединение применяется в передвижной технике очень давно – оно использовалось еще в повозках и конных экипажах. Шкворневая подвеска устанавливается на автомобилях Волга и УАЗ, на грузовиках ГАЗ 53/ 3307, КАМАЗ, ЗИЛ.

На автомобили Газель для ремонта подвески продаются ремкомплекты, в стандартный набор входит четыре бронзовые втулки и два шкворня. Промышленностью также выпускается ремкомплекты нового образца, в них втулки заменены на игольчатые подшипники. Цена ремкомплекта с бронзовыми втулками находится в районе 900-1700 рублей, с самими запчастями проблем никаких нет – их можно купить практически в любом специализированном автомагазине.

Также в автомагазинах продаются полные наборы, в которые входят:

• клинья (2 шт.);
• сферические втулки (2 шт.);
• шкворни (2 шт.);
• резиновые уплотнители (2 шт.);
• прокладки заглушек (2 шт.);
• бронзовые втулки (4 шт.);
• шайбы;
• гайки.

Часто автовладельцы коммерческих автомобилей ГАЗ интересуются, сколько стоит ремонт шкворней на Газели. Следует отметить, что сама работа по замене шкворней (ЗШ) достаточно трудоемкая, требует немалых физических сил и времени. Расценки на работы по ЗШ в автосервисах разные, цена зависит от уровня станции техобслуживания, региона (местонахождения), степени сложности замены. Здесь дело в том, что в запущенных случаях (когда подвеска долго не смазывалась) шкворни практически не выбиваются из своих посадочных мест, и тогда приходится полностью снимать переднюю балку в сборе, при разборке применять газовую горелку. Стоимость ЗШ на авто Газель в среднем начинается от 2-2,5 тыс. рублей за одну сторону, цена замены может доходить и до 10-12 тысяч рублей.
