Как отрегулировать сцепление на ваз 2110 8 и 16 клапанов

Замена тросика сцепления на ВАЗ-2112 16 клапанов: фото, видео

Чтобы произвести замену троса сцепления на ВАЗ-2112 надо загнать автомобиль на смотровую яму или эстакаду. Если такой возможности нет, то можно просто поднять левую сторону автомобиля на домкрате. Но последний способ замены будет менее удобен. Также при этом машину потребуется поставить на ручник, а под задние колеса положить брус, чтобы автомобиль не двигался с места во время проведения работ.

Инструменты для замены

Для работы потребуется:

1. Ключ на «8».
2. Два ключа на «14».
3. Отвертка (крестовая).

Последовательность работ

Для сравнения старый и новый тросики сцепления

Они идут в такой последовательности:

1. Отвести в сторону корпус воздушного фильтра.

   Корпус воздушного фильтра будет нам мешать, поэтому уберём его в сторону. Тем более, что у нас все защёлки корпуса были сломаны и он болтался под капотом

2. Открутить трос сцепления на коробке передач. Для этого потребуется два ключа на «14». Ими ослабляются две гайки, которые удерживают трос в кронштейне.

   Нам нужен вот такой ключ

   Снимаем болт крепления троса сцепления

3. Вытянуть трос из кронштейна.

   Вытаскиваем трос из кронштейна

4. Открутить отверткой защитный кожух. Он находится в подкапотном пространстве.

   Снимаем кожух

5. Освободить трос из пальца на педали. При этом снимается стопор. Его снимать надо аккуратно, так как он будет использоваться еще раз.
6. Далее откручивается пластина из металла, расположенная под педалью.

   Скоба троса сцепления в салоне — с ней придётся повозиться

7. Трос полностью вытягивается в салон.
8. Ставится новый трос.
9. Палец на педали с новым тросом стопорится.
10. Трос закрепляется на кронштейне на КПП.

Важно! Перед самой установкой троса надо отрегулировать педаль сцепления так, чтобы она находилась от уровня пола на расстоянии 10-13 сантиметров. Подробнее о замене самого сцепления на ВАЗ-2112 мы уже писали

Регулировка сцепления на ВАЗ-2112

В процессе регулировки сцепления

Для регулировки потребуется вращать болт, который находится на тросе со стороны КПП. Когда расстояние педали будет отрегулировано, гайку следует зажать и нажать 2-3 раза на педаль. Если всё хорошо, то затягивается контргайка на кожухе. Далее производится сборка авто в обратной последовательности.

Трос сцепления предварительно надо смазать ЛСЦ-15 или Литол-24.

Как видно, данная работа достаточно простая и справиться с ней можно самостоятельно не прибегая к услугам мастера. Если возникнут трудности с её проведением, то всегда на помощь можно позвать специалиста.

Ремонт сцепления

Если есть характерные признаки, нужно выполнить диагностику неисправностей и произвести ремонт, который обычно сводится к замене:

• Корзины;
• Маховика или его проточке;
• Троса или его регулировке;
• Вилки;
• Выжимного подшипника.

Ремонт корзины

Зачастую корзина не ремонтируется, а просто меняется. Однако, и здесь умельцы наваривают на лапки слой металла и стачивают его, чтобы концы всех лапок лежали в одной плоскости, но лучше, если корзина приобретается новая. Очень сложно нарастить толщину каждой лапки правильно и обычно, возникает перекос, когда педаль выжата. Это опасно тем, что неравномерно прилегает ведомый диск, это, в свою очередь, приводит к его скорейшему износу. Новая корзина должна быть установлена так же, как и прежняя, чтобы не было вибрации. В момент установки нужно пользоваться специальной оправкой или концом старого первичного вала. Затяжку болтов при этом производить постепенно, закручивая находящиеся друг напротив друга болты в 2-3 этапа. Это нужно строго соблюсти, чтобы корзина легла равномерно, без перекосов.

Сцепление ВАЗ 2110

Ремонт маховика

Поверхность маховика стирается медленнее, чем диск, поэтому и менять его надо не так часто. Неровная поверхность устраняется заменой на новый или проточкой на станке. Снимается слой металла до самой глубокой точки на маховике. Срок его эксплуатации при этом снижается.

Замена троса

Замена троса сцепления ВАЗ 2110 нужна, когда он порвётся и его регулировка станет невозможной. Но если педаль провалилась, то не всегда виноват трос, а, возможно, поломка вилки. Редко, но бывает так, что отверстие в кузове, куда входит трос, бывает деформировано и нужно его отремонтировать. При установке и снятии троса труднее всего надеть его наконечник на педаль. Регулировка троса выполняется двумя гайками на кронштейне коробки передач. Считается нормально, если педаль перемещается 125 мм, но регулировка ориентирована на то, чтобы выжимной подшипник не тёрся постоянно о поверхность лапок, и передачи включались без шума. Если педаль перемещается более 165 мм, то необходим ремонт.

Замена вилки

Если провалилась педаль, то, возможно, потребуется замена вилки. Перелом вилки встречается не так часто, но чтобы её заменить, нужно снять коробку. Далее, извлекают втулку и производят установку новой вилки.

Сцепление ВАЗ 2110

Замена выжимного подшипника

Когда неисправен выжимной подшипник, то слышен характерный звук. Обычно, это треск или свист. Проблему можно устранить смазкой либо заменой, которую усложняет снятие коробки. Во время ремонта нужно проверить все его части и смазать подшипник, а лучше заменить. Не стоит смазывать подшипник солидолом. Будет лучше использовать для этого смазку ШРУС.

Замена выжимного подшипника

Сложность замены подшипника заключается в том, что без демонтажа коробки передач (КПП) здесь не обойтись. А чтобы снять КПП, образно говоря, нужно разобрать еще «половину» автомобиля. Далее обо всем по порядку.

Работы по замене выжимного ВАЗ 2110, то есть разборке автомобиля для того, чтобы добраться до подшипника сцепления, следует начинать с установки автомобиля на яму или к подъемнику. После этого демонтируем, отсоединяем или отворачиваем следующие узлы и детали:

• аккумулятор;
• коробку воздушного фильтра с датчиком массового расхода воздуха;
• трос сцепления;
• верхние болты крепления КПП и гайку крепления стартера.

Далее, после отвинчивания левой и ослабления затяжки правой гаек крепления ступиц ослабляем болты крепления передних колес, автомобиль поднимаем на подъемнике. Если в распоряжении нет подъемника, следует поддомкратить автомобиль до отрыва его передних колес от поверхности

Для их отрыва нужно, уделив особое внимание безопасности, поочередно под каждую сторону кузова авто установить опоры

Снимаем колеса. Затем по очереди: грязезащитный фартук (защиту двигателя), на реактивной тяге привода переключения передач ослабляем крепление (перед ослаблением хомута полезным будет наметить старое место установки с целью облегчить регулировку рычага переключения скоростей при сборке), КПП освобождаем от тяги привода переключения передач и реактивной тяги, после отвинчивания оставшейся гайки демонтируем стартер, снимаем левый рычаг подвески с растяжкой и шаровой опорой. Для этого потребуется открутить стабилизатор поперечной устойчивости от рычага, шаровую опору и все соединительные крепления рычага.

Крышка картера сцепления снимается после отвинчивания крепящих ее трех болтов, сливаем масло из КПП, отсоединяем клемму от датчика скорости и провода выключателя света заднего хода, демонтируем левый привод (для обеспечения неподвижности сателлитов в КПП вместо привода можно вставить деревянную заглушку, отрезок резинового шланга или просто журнал, свернутый трубкой по диаметру отверстия). Правый привод допускается не демонтировать, в этом случае достаточно будет лишь ослабить гайку на его ступице, но сняв привод, работать будет значительно удобнее.

Далее необходимо вывесить двигатель (установить под него опору), что позволит избежать перекоса силового агрегата и обрыва шлангов печки после снятия КПП. Затем отворачиваем гайки крепления опор(ы), расположенных(ой) на КПП, отвинчиваем болты и гайку, крепящие картер сцепления к блоку цилиндров и кронштейн к КПП. Осталось отвести КПП от двигателя и снять ее. Установленная под двигателем опора остается до установки КПП на место и затягивания гаек на опорах(е).

Переходим к замене выжимного подшипника ВАЗ 2110. Для этого:

1. Отжимаем его фиксатор.
2. Снимаем выжимной подшипник в сборе с вала, а затем с держателя.
3. Снимаем сам подшипник с муфты.

Перед заменой старого подшипника проверяем свободное вращение и отсутствие заеданий нового выжимного. Выступающая его сторона при установке обращается к муфте. Подшипник закрепляется держателем и устанавливается на вал, где фиксируется пружинной скобкой. При замене выжимного рекомендуется провести ревизию корзины и ведомого диска сцепления. Работы по установке КПП производятся в обратном порядке.

После сборки всех узлов и агрегатов необходимо проверить и при необходимости отрегулировать работу сцепления ВАЗ 2110. Выполняя замену без помощника, если есть все необходимые инструменты, работа не отнимет более 5 часов. Если замена будет происходить на СТО – цена вопроса по времени будет и того меньше.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

В магазине спрашиваю шутя, что нужен трос сцепления для десятки, который никогда не порвется !Мне отвечают: поменяй машину Я купил трос сцепления ваз 2110 г.Балаково. Из всех он был самый дорогой.

Заменить тросик сцепления десятки можно различными способами:

1. Снимать жабо и стеклоочиститель (чтобы удобно было добраться до крепления наконечника троса к педали сцепления)
2. Без снятия жабо (способ для тех, кто способен принять позу лотоса )

Штатная инструкция по замене троса привода сцепления ВАЗ 2110 подразумевает снятие жабо и стеклоочистителя, но я решил пойти по короткому пути и ничего не разбирать.

Также после замены троса, сцепление нужно отрегулировать.

Замена троса сцепления ВАЗ 2110 без снятия жабо

Откручиваем крепление троса сцепления при помощи ключа на 19.Далее нужно вывести наконечник троса из вилки выключения сцепления, но т.к. трос был порван, то ничего снимать не пришлось

На самом деле, заменить трос сцепления ВАЗ 2110 своими руками достаточно просто. Я делал эту процедуру первый раз. Замену производил зимой на улице в вечернее время и с фонариком в руке. Времени на замену троса сцепления потратил 2ч. Основную часть времени я провел в районе педалей при снятии и установке троса.

Регулировка педали сцепления ВАЗ 2110

Ход педали сцепления (до упора в коврик) должен составлять 125мм(+-5мм). Максимально допустимый ход педали — 160мм.Для регулировки сцепления нужно открутить или закрутить гайку №2, после окончания регулировки закрутить контргайку №1Подкрутить максимально к вилке резиновую шайбу.

Можно отрегулировать сцепление так, что педаль будет находиться ниже педали тормоза, тогда схватывать будет почти сразу после отрыва педали от пола. Если сделать высокую педаль сцепления (выше педали тормоза), тогда при опускании сцепления схватывать будет уже почти в самом конце. Слишком высокая педаль может ускорять износ корзины.

Заменить тросик сцепления на «десятке» самому..

Что делать далее?

Если рычаг или лапки вилки сильно изношены в месте контакта с муфтой, вилка подлежит замене. Изношенная деталь в таком случае демонтируется, а затем на ее место запрессовывается новая, причем до упора. Прежде чем устанавливать деталь, следует обработать пластиковую и металлическую втулку консистентной смазкой. Далее монтаж устройства производится в обратном порядке аналогично снятию

Обратите внимание, что выступ на пластиковой втулке должен точно попасть в паз на картере сцепления, а лепестки — надежно фиксировать установленную деталь, препятствуя ее выпаданию

Итак, мы выяснили, как производится на автомобиле ВАЗ-2110 замена сцепления своими руками. Зная эти правила, вы больше не будете нуждаться в дорогостоящих услугах сервисных центров.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Ваз 21124 замена сцепления

Поделиться в Facebook

Твитнуть в Twitter

Как правило, со сцеплением могут быть связаны следующие : появились характерные звуки при движении машины, имеются проблемы с переключением передач, при обгоне стало пропадать сцепление и так далее. Появление любого из этих признаков требует вмешательства в работу механизмов. Поскольку обращение в автосервис требует наличия у водителя немалой суммы денег, многие стремятся решить проблемы своими силами. Благо, замена сцепления вполне может быть выполнена самостоятельно.Если в дороге у вас появились характерные звуки при включении сцепления, можно вставить ключ между поводком троса и вилкой сцепления. Это временное решение проблемы позволит вам добраться до гаража без особых происшествий. В большинстве случаев замена сцепления требует снятия коробки переключения передач.

Поскольку цель снятия КПП — исключительно ремонт сцепления, то сливать из коробки трансмиссионное масло и выдергивать из нее привод не понадобится. Прежде чем снять сцепление, вам также нужно будет демонтировать АКБ, а также воздушный фильтр вместе с ДМРВ. После этого можно осуществлять такую операцию, как замена троса сцепления на ВАЗ 2110. Последовательность ваших действий должна быть следующей:

в первую очередь необходимо снять стартер, верхние болты крепления коробки передач к двигателю откручиваются, фишку датчика скорости необходимо отключить, а также демонтировать крепление жгута электрических проводов, автомобиль нужно поднять. а затем с правой стороны ослабить гайку привода (не до конца, она должна остаться наживленной), расположенная слева гайка скручивается полностью, откручивается рычаг подвески и шаровая опора, откручиваются два болта рычага подвески и сам рычаг передней подвески, снимается брызговик (нижняя защита двигателя), а также отключается фишка с выключателя заднего хода, нужно открутить реактивную тягу от коробки передач, а также снять и открутить картер сцепления (нижнюю крышку), на приводе управления коробки передач нужно ослабить гайку хомута кулисной тяги и выполнить отсоединение. При обратной установке КПП нужно не забыть отрегулировать кулису, нижние болт и гайку, являющиеся креплением коробки к двигателю, нужно открутить, под двигатель нужно поставить домкрат

Делать это нужно очень осторожно, чтобы не повредить поддон, КПП откручивается от подушки, с помощью домкрата опускается двигатель и снимается коробка

После того, как работы по демонтажу завершены, вы можете определить причину поломки сцепления. Очень часто нужна замена диска сцепления на ВАЗ 2110, но могут быть и другие варианты — например, выход из строя выжимного подшипника или износ корзины сцепления.

Последовательность ремонта сцепления

Собственно замена сцепления на ВАЗ 2110 выполняется в такой последовательности:

• нужно открутить болты сцепления корзины. Если при визуальном осмотре окажется, что лепестки корзины очень сильно изношены, то эту деталь необходимо заменить,
• также замена тросика сцепления может понадобиться, если очевиден износ этой детали,
• для того, чтобы произвести замену корзины сцепления или диска, понадобится первичный вал КПП или оправка. Если будет иметь место смещение диска, то одеть коробку обратно не получится,
• диск с оправкой вставляется в маховик,
• затем производится установка корзины или сразу всего узла,
• болты крепления корзины нужно закручивать не сразу, а по кругу, за несколько оборотов маховика,
• далее необходимо смазать вал и произвести установку выжимного подшипника.

После выполнения любых ремонтных работ, будь то замена тормозных колодок на ВАЗ 2110 или ремонт сцепления, нужно осуществить сборку. В данном случае под сборкой понимается обратная установка коробки передач. В этом случае лучше всего производить монтаж узла, если автомобиль установлен над ямой. Если же возможности такой установки нет, то проблема эта решаема — но тогда вам понадобится помощник.

Автомобиль нужно опустить как можно ниже, при этом домкрат опускается под двигателем. Вначале вставляется левый привод и наживляется гайкой. Затем под коробку передач нужно подложить доску размером около шестидесяти сантиметров, а под нее — двойной кирпич. Таким образом, у вас получится рычаг, на который должен наступить помощник для того, чтобы коробка поднялась. А вы в это время установите КПП на место. Впоследствии выполняется дальнейшая сборка, регулировка сцепления и самой кулисы.

Как сменить корзину сцепления

Корзина сцепления на ваз 21101

Как отмечалось выше, для смены корзины сцепления вполне подходят гаражные условия, домкрат и несколько подпорных колодок. В идеале лучше пользоваться подъёмником. Перед тем, как приступить к работам, нужно ознакомиться с руководством по ремонтированию своей машины, обязательной методикой ремонта, а также обслуживания авто. Итак:

• Нужно найти каталог деталей, поскольку многих из них может недоставать или некоторые из них окажутся лишними.
• Непосредственно перед демонтажем сцепления с коробкой передач нужно пометить, как размещены вращающие детали, дабы не было никаких вибраций при обратной сборке.

Корзинка сцепления на ваз 2110

• В салоне машины демонтируется рычаг переключения.
• Теперь есть свободный доступ для отсоединения коробки передач.
• Болты, с помощью которых корзина фиксируется к маховику, откручиваются. При проворачивании маховика, нужно держать его монтажкой.
• Ведомый диск и корзина демонтируются.
• Извлекается муфта отключения сцепления с подшипником.
• В процессе проведения ремонта нужно осмотреть вилку сцепления, а точнее её состояние. Также осматривают остальные детали на предмет износа.

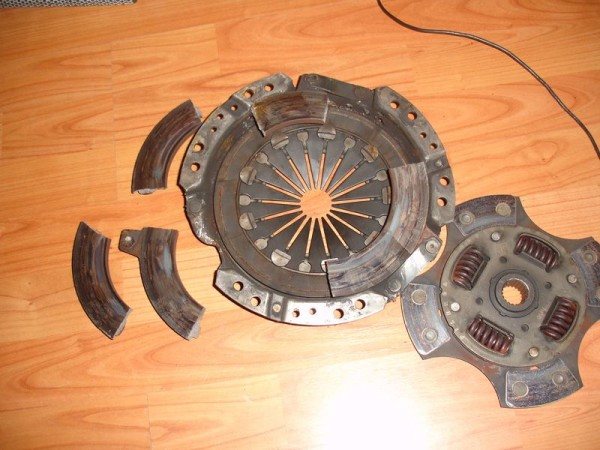

Лопнула корзина сцепления ваз 2110

Из муфты выпрессовывают выжимной подшипник, конечно, это трудоёмкая работа. Далее сменяют подшипник сцепления. Как правило, для смазывания деталей лучше использовать смазочные составы, рекомендуемые производителем.

В обязательном порядке все детали очищаются от устаревшей смазки, после чего смазываются новым составом. По окончанию работ обработанные элементы монтируются в противоположном разбору порядке. Извлечённая коробка передач со сцеплением устанавливается на своё место.

Сменить корзину сцепления не так тяжело, как кажется на первый взгляд, достаточно обладать минимальными знаниями, навыками и умением пользоваться специальными приспособлениями

Для правильного выполнения работ важно следовать рекомендациям. Сегодня с помощью видео и фото можно произвести ремонт или смену важных элементов сцепления своими руками

Также немаловажную роль играет правильно подобранная пошаговая инструкция, без которой трудно или невозможно выполнить тот или иной процесс. Чтобы не пришлось переделывать работу повторно, нужно приобретать только качественные запасные части, цена которых напрямую зависит от производителя.

Важные особенности сборки сцепления

Правильная сборка этой запчасти у себя дома предполагает учет некоторых важных нюансов:

Когда вы занимаетесь центрированием диска, необходимо использовать специально предназначенную для этого оправку или же вооружиться первичным валом. Этот метод позволит поместить на свое место коробку передач. Когда работа по размещению шлиц вала в шлицы сцепления завершена, первичный вал легко вытащить наружу. Трос закрепляется к вилке и слегка ослабляется. Последующая регулировка проводится только тогда, когда сборка сцепления подошла к концу.

Не забудьте зафиксировать к панели управляющие рычаги и рычаг тяги. Хорошо затягивайте крепежи, чтобы они не раскрутились в дороге. Обязательно подключите аккумулятор и, наконец, подведите корпус фильтра, очищающего воздушные потоки.

Диагностика сцепления на ВАЗ-2110

. Отключаем минусовую клемму АКБ, снимаем колодку проводов с датчика массового расхода воздуха. Снимаем воздушный фильтр в сборе.

. Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач.

. 1.Откручиваем болт крепления МЗ к картеру КП. 2.Откручиваем первый болт крепления КП.

. Понадобится хороший ключ с головкой на 19 и возможно труба-вороток. Рядом есть ещё один болт крепления КП.

. Эту гайку необходимо не забыть ослабить.

. Откручиваем верхний болт крепления стартера.

. Снимаем разъем с датчика скорости, откручиваем тросик спидометра.

. Снимаем продольную растяжку вместе с рычагом.

. Откручиваем нижний болт крепления стартера.

. На ВАЗ 2110 откручиваем два болта крепления реактивной тяги.

. Ослабляем гайку на хомуте тяги привода управления КП и снимаем эту тягу с КП. Откручиваем две гайки задней подушки.

. Предварительно необходимо подставить чурку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

Осторожно отводим КПП от двигателя и кладем на пол

. КПП повисает на полуосях. Преимущество этого способа в том, что масло из коробки сливать не надо. Но также есть и один большой минус – риск что после такой нагрузки потекут сальники. Но это можно избежать окрутив полуоси от ступиц.

. Подшипник выключения сцепления лучше заменить. Если пружины в своём месте болтаются, то диск менять однозначно. Накладки износились до заклепок. На поверхности корзины износ небольшой, переживет ещё один диск.

. На лепестках, в месте касания выжимного подшипника, износ небольшой. Лепестки в норме.

. Поверхность маховика не сильно изношена. Сборку производим в обратной последовательности. Для установки корзины сцепления и диска необходимо воспользоваться имитатором первичного вала КП. Цена вопроса: 3 500р

Схема сцепления.

Условия

Для работы нам будет необходим стандартный набор инструментов, домкрат, несколько деревянных проставок и оправка, без которой не удастся установить ведомый диск. Эта оправка повторяет по форме первичный вал КПП и центрирует диск по отношению к маховику.

Работу проводим в такой последовательности:

1. Отключаем минусовую клемму АКБ, снимаем колодку проводов с датчика массового расхода воздуха.

   Снимаем «минус» аккумулятора и разъём с ДМРВ.

2. Снимаем воздушный фильтр в сборе.
3. Откручиваем болт крепления кронштейна модуля зажигания, откручиваем верхний болт крепления стартера.

   Выкручиваем верхний болт стартера.

4. Снимаем трос сцепления с вилкой — откручиваем два болта, откручиваем трос спидометра и снимаем колодку с датчика скорости.
5. Откручиваем левый болт крепления КПП и только после него — правый.
6. Откручиваем гайку стартера.

   Откручиваем болт 1 крепления стартера.

7. Снимаем левое переднее колесо и поддомкрачиваем машину.
8. Снимаем защиту двигателя.
9. Откручиваем растяжку, два болта шаровой опоры и нижний рычаг. Снимаем все это с автомобиля.

   Растяжку снимаем вместе с рычагом.

10. На коробке передач отсоединяем разъем включения фонарей заднего хода.
11. Откручиваем нижнюю гайку крепления КПП возле правого ШРУСа.
12. Откручиваем два болта крепления реактивной тяги (треугольная пластина).

    Выворачиваем болты реактивной тяги.

13. Помечаем расположение механизма привода управления КПП.
14. Ослабляем гайку на хомуте и снимаем тягу управления с коробки.

    Снимаем тягу привода управления.

15. Подставляем упор под поддон двигателя и откручиваем две гайки крепления задней опоры.

    Подставляем чурку, чтобы двигатель не оторвал шланги отопителя салона.

16. Аккуратно отсоединяем картер КПП от блока цилиндров. Желательно отвести его на максимальное расстояние и положить на подставку, хотя коробка и так повиснет на приводах.

    Отводим коробку и кладем её на пол.

17. Получаем полный доступ к механизму сцепления.

Подшипник (1) меняем однозначно, пружины (2) и накладки (3) изношены – диск под замену, поверхность корзины (4) переживёт ещё один диск.

Особенности

Заодно проверяем состояние маховика.

Далее действуем по обстановке. Если необходима замена всего сцепления в сборе, откручиваем корзину от маховика и устанавливаем новый комплект. Для правильной установки ведомого диска нам понадобится оправка, о которой мы уже говорили. При установке необходимо наживить болты крепления новой корзины, затем вставить оправку в ведомый диск и попасть в маховик. Таким образом мы соблюдаем соосность первичного вала КПП и маховика.

Новая корзина и диск сцепления.

Удачной всем работы и надёжного сцепления!

Проводим замену не снимая КПП

Большинство водителей ВАЗ 2110 не обращают на явные признаки выхода диска сцепления. И здесь незаменимым будет напутствие опытных драйверов:

1. Поставьте машину на стояночный тормоз.
2. Заведите мотор.
3. Выжмите левую педаль, затем перейдите на пятую передачу.
4. Плавно отпустите рычаг управления.

Запах в салоне в сочетании с проблематичным переключением передач и частыми рывками во время езды говорят об износе ведомого диска. Поводами для симптомов служат:

• ухудшения состояния фрикционных накладок;
• увеличенное радиальное биение;
• осажены пружины.

на первый взгляд кажется довольно кропотливым процессом, но это всего лишь иллюзия так, как на самом деле все довольно-таки элементарно. Самое основное, это следовать пошаговой инструкции, предоставленной нами ниже. Для работы вам понадобится стандартный набор инструментов, смотровое углубление или же подъемник и желательно, помощь второго человека.

Набор необходимых инструментов

Необходимые инструменты

Чтобы сделать замену диска ВАЗ 2110 вам потребуется следующий инструментарий:

• комплект гаечных ключей;
• комплект головок;
• плоская отвертка;
• монтировка или же труба-усилитель.

Работы необходимо производить во время выключенного зажигания, находясь в смотровой канаве или на подъемнике.

Инструкция по шагам

Замена сцепления нужна в следующих случаях:

• механизм начинает «вести», то есть когда мощь мотора понижается;
• сцепление функционирует не на полную силу, «тормозит»;
• во время включения присутствуют постороннее звучание — щелчки; рывки и т. д.;
• механизм прекращает работу сам по себе;
• при нажатии на педель присутствует вибрация.

Замена сцепления ваз 2110 пошаговый инструктаж

Для того чтобы была произведена замена без снятия КПП, нужно:

Вывинтить скрепляющие левое колесо болты.
Поставить транспортное средство на домкрат.
Снимите колесо и вывинтите два скрепляющее нижнюю шаровую болта.
Снимите клемму с АКБ

Открепите ДМВР, затем ослабив скрепляющую стяжку гофри ДМВР выньте воздушный фильтр.
Выкрутите скрепляющий стартер болт в сторону коробки, вывинтите первый скрепляющий КПП болт.
Открепите разъём от датчика скорости, затем выкрутите .
Разберите продольную растяжку вместе с рычагом.
Вывинтите нижний скрепляющий стартер болт.
Открутите третий скрепляющий КПП болт.
Вывинтите два скрепляющих реактивную тягу болта.
Пустите гайку, находящуюся на стяжке привода управления коробкой, снимите тягу с коробки.
Обеспечьте мотор опорой, после чего вывинтите несколько скрепляющих заднюю подушку гаек.
Осторожно отодвиньте КПП от мотора, и опустите на землю.. Необходимо время от времени проводить диагностику транспортного средства, это поспособствует долгой службе механизма. Искореняя дефекты сцепления вовремя, вы тем самым обеспечите себе безопасную езду и оградите себя от внезапных проблем механизма в дороге

Искореняя дефекты сцепления вовремя, вы тем самым обеспечите себе безопасную езду и оградите себя от внезапных проблем механизма в дороге

Необходимо время от времени проводить диагностику транспортного средства, это поспособствует долгой службе механизма. Искореняя дефекты сцепления вовремя, вы тем самым обеспечите себе безопасную езду и оградите себя от внезапных проблем механизма в дороге.

Популярные проблемы и их решение

Есть несколько характерных неисправностей, которые встречаются на автомобиле ВАЗ 2110. Попробуем разобраться в причинах их возникновения, а также рассмотрим способы решения проблемы.

1. Сцепление ведет. Причины могут быть такими:
   1. У педали недостаточный ход, натяжение слишком тугое. Для устранения нужно отрегулировать привод;
   2. Ведомый диск имеет деформации. Тут поможет только замена;
   3. Ступица ведомого диска иногда заедает. Если так, попробуйте ее промыть и смазать шлицы первичного вала. Если же элемент или сам вал износился, тогда замените их;
   4. Фрикционные накладки сломались, заклепки ослабились. Самое лучшее решение — полноценная замена кожуха, которая включает в себя пружину и диск;
   5. Нажимной диск деформировался или перекошен. Замените накладки, но предварительно обязательно убедитесь в отсутствии отклонений торцевого биения диска;
   6. Возникли проблемы с тросом. Подтяните его. Если результата нет, замените на новый.
2. Сцепление не может полноценно включиться, наблюдаются пробуксовки. Причин тоже может быть несколько, ровно как и решений:
   1. Фрикционные накладки на ведомом диске часто пригорают или изнашиваются. Решение одно — замена;
   2. Поверхности дисков и маховика покрылись маслом. Это говорит о том, что следует заменить сальники мотора и КПП. Плюс проверьте протечки через болты фиксации маховика. Если утечки есть, обработайте крепежи герметиком, а замасленные участки промойте;
   3. Привод заедает. Проверьте его состояние, замените поврежденные компоненты.
3. Сцепление работает практически нормально, но наблюдаются рывки. Вызвано это может быть следующим:
   1. Масло попало на поверхность. Как решить проблему мы уже рассказали выше;
   2. В приводе происходят заедания. Проследите, где именно заедает, устраните проблему;
   3. Нажимной диск деформировался или повредился. В такой ситуации поможет замена кожуха с диском.
4. Наблюдается повышенный шум при выключении. Прежде всего, проверьте подшипник выключения. Вероятно, он износился, деформировался, началась потеря масла. Что делать? Конечно, менять его.
5. Сильный шум наблюдается уже при включении. Практически точно проблема кроется в сломанных пружинах демпфера. Частичный ремонт не поможет, сразу меняйте весь ведомый диск.
6. При длительной работе, резко отключается. Вероятно, заел выжимной подшипник. Расположен данный элемент на направляющей втулке коробки переключения передач. Если он износился, просто поменяйте его на новый подшипник.
7. Сцепление может оказаться чрезвычайно тугим либо наоборот, пропасть при попытке обгона на дороге. При наличии пробуксовки постарайтесь медленно доехать до гаража. Если же зацепа совсем нет, остановитесь и вызывайте эвакуаторную службу.

Демонтаж, ремонт и замена

Выполнить замену сцепления на ВАЗ 2110 без снятия коробки передач можно, однако чаще всего применяют метод с ее демонтажем. Не обязательно снимать коробку, если вы просто хотите отрегулировать сцепление. А при ремонте не требуется сливать трансмиссионное масло.

Порядок проведения демонтажа и ремонта следующий:

• Отключите аккумуляторную батарею;
• Демонтируйте воздушный фильтр;
• Отключите жгут проводков;
• Приподнимите автомобиль;
• Справа ослабьте гайку привода сцепления и полностью открутите слева;
• Демонтируйте рычаг от подвески автомобиля, а также снимите шаровую опору;
• Открутите нижнюю защиту силового агрегата;
• Отключите тягу от коробки передач;
• Снимите картер сцепления и осмотрите его. Чаще всего на картере имеются трещины, изнашивается резьба или теряется «хватка» лап, удерживающих картер. Чтобы исправить ситуацию, трещины заваривают, а резьбу обновляют. Так картер сможет прослужить еще не один год;
• Поднимите с помощью домкрата двигатель, демонтируйте коробку передач, что позволит открыть доступ к узлу сцепления;
• На этом этапе выполняется ремонт, либо полностью меняется система сцепления. Все зависит от текущего состояния агрегатов.

Вполне возможно, что после замены или ремонта сцепление окажется достаточно тугим. Вновь выполнять разборку не придется, поскольку проблема решается путем регулировки педали хода, но уже со стороны салона автомобиля.

https://youtube.com/watch?v=k-I1L0sVlzQ

Как видите, сцепление для ВАЗ 2110 играет важнейшую роль, и следить за его исправным состоянием — прямая обязанность каждого автовладельца. Исправить проблемы, возникающие со сцепление, можно своими силами, не обращаясь на станции технического обслуживания. Но если вашего личного опыта, навыков и знаний недостаточно для подобных работ, лучше сразу обратитесь к специалистам.
