Замена сцепления ваз 2107

Установка сцепления

После демонтажа коробки передач и собственно сцепления желательно проверить все узлы и осуществить их профилактику. Так, в частности:

• поверхности маховика и дисков обезжиривают;
• вал же (а точнее, его шлицы), напротив, смазывают.

Далее начинают монтаж корзины

Здесь важно во время установки точно совместить ее центрирующие отверстия со штырьками, расположенными на маховике. Надо правильно затянуть все болты – их равномерно закручивают по очереди на один оборот

Если все смонтировано так, как должно, то оправка снимется очень легко. Диск надлежит вставлять в корзину выступающей стороной.

Порядок выполнения работ:

• введите в дырочки на маховике оправку;
• смонтируйте ведомый диск;
• установите корзину;
• закрутите болты.

Далее наступает очередь подшипника. Этап выполняется так:

• шлицы первичного вала обработайте Литолом-24;
• выжимной подшипник наживите на вал;
• вставьте вилку;
• толкайте подшипник от себя, пока он не закрепится усиками.

Затем монтируют коробку передач. Не забудьте вытащить оправку и сместить картер к мотору. После этого:

• затяните нижние болты;
• верните на место рычаг от передней оси.

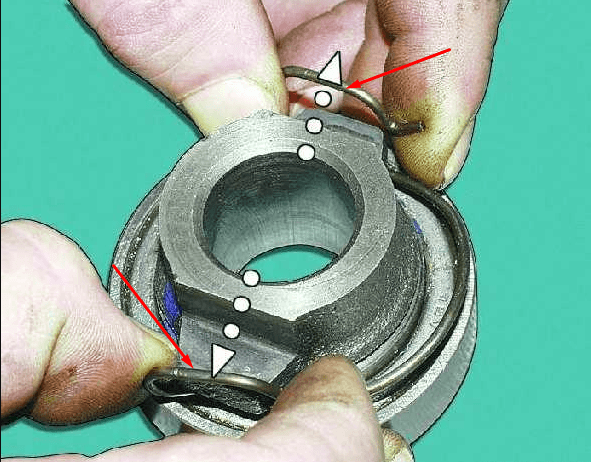

Важно, чтобы вилка вошла под стопорное кольцо, расположенное на выжимном подшипнике

Конструкция и принцип работы главных цилиндров сцепления

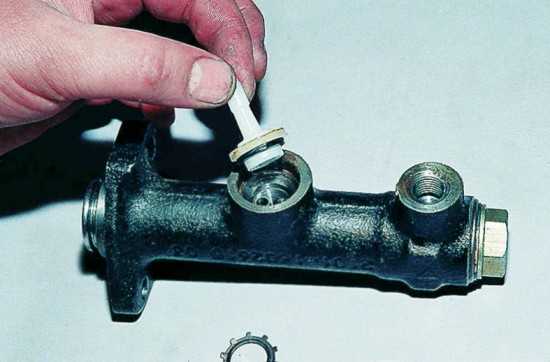

Наиболее просто устроены ГЦС с вынесенным и установленном на корпусе бачком. Основу устройства составляет литой корпус цилиндрической формы, на котором выполнены проушины для монтажных болтов и другие детали. С одного торца корпус закрыт резьбовой пробкой или пробкой со штуцером для соединения с трубопроводом. Если корпус закрыт глухой пробкой, то штуцер располагается на боковой поверхности цилиндра.

В средней части цилиндра выполняется штуцер для соединения с бачком посредством шланга или посадочное место для установки бачка непосредственно на корпус. Под штуцером или в посадочном месте в корпусе цилиндра выполнено два отверстия: компенсационное (впускное) отверстие малого диаметра и перепускное отверстие увеличенного диаметра. Отверстия располагаются таким образом, чтобы при отпущенной педали сцепления компенсационное отверстие располагалось перед поршнем (со стороны контура привода), а перепускное — за поршнем.

В полости корпуса установлен поршень, с одной стороны которого располагается толкатель, связанный с педалью сцепления. Торец корпуса со стороны толкателя закрыт гофрированным защитным резиновым колпачком. При отжатой педали сцепления поршень отводится в крайнее положение расположенной внутри цилиндра возвратной пружиной. В двухпоршневых ГЦС используется два поршня, расположенных друг за другом, между поршнями находится уплотнительное кольцо (манжета). Применение двух поршней улучшает герметичность контура привода сцепления и повышает надежность работы всей системы.

Работают такие цилиндры следующим образом. Когда педаль сцепления отпущена, поршень под воздействием возвратной пружины находится в крайнем положении и в контуре привода сцепления поддерживается атмосферное давление (так как рабочая полость цилиндра связана с бачком через компенсационное отверстие). При нажатии на педаль сцепления поршень под воздействием усилия ноги движется и стремится сжать жидкость в контуре привода. При движении поршня компенсационное отверстие закрывается и давление в контуре привода повышается. Одновременно через перепускное отверстие жидкость поступает за обратную сторону поршня. За счет роста давления в контуре поршень рабочего цилиндра перемещается и двигает вилку выключения сцепления, которая толкает выжимной подшипник — сцепление выключается, можно переключать передачу.

В момент отпуска педали поршень в ГЦС возвращается в первоначальное положение, давление в контуре падает и сцепление включается. При возврате поршня скопившаяся за ним рабочая жидкость выдавливается через перепускное отверстие, что приводит к замедлению движения поршня — это обеспечивает плавное включение сцепления и возврат всей системы в первоначальное состояние.

Если в контуре происходит утечка рабочей жидкости (что неизбежно вследствие недостаточной плотности соединений, порчи уплотнений и т.д.), то нужное количество жидкости поступает из бачка через компенсационное отверстие. Также это отверстие обеспечивает постоянство объема рабочей жидкости в системе при изменении ее температуры.

Конструкция и работа цилиндра с интегрированным резервуаром для рабочей жидкости несколько отличается от описанной выше. Основу этого ГЦС составляет литой корпус, установленный вертикально или под наклоном. В верхней части корпуса выполнен резервуар для рабочей жидкости, под резервуаром расположен цилиндр с подпружиненным поршнем, а через резервуар проходит соединенный с педалью сцепления толкатель. На стенке резервуара может располагаться пробка для долива рабочей жидкости или штуцер для соединения с вынесенным бачком.

Поршень в верхней части имеет углубление, вдоль поршня высверлено отверстие малого диаметра. Толкатель установлен над отверстием, в отведенном состоянии между ними остается зазор, через который в цилиндр поступает рабочая жидкость.

Работает такой ГЦС несложно. При отпущенной педали сцепления в гидравлическом контуре наблюдается атмосферное давление, сцепление включено. В момент нажатия на педаль толкатель движется вниз, перекрывает отверстие в поршне, герметизируя систему, и толкает поршень вниз — давление в контуре повышается, и рабочий цилиндр приводит в действие вилку выключения сцепления. При отпуске педали описанные процессы выполняются в обратном порядке. Утечки рабочей жидкости и изменение ее объема вследствие нагрева компенсируются через отверстие в поршне.

Замена сцепления

Если сцепление начало пробуксовывать, его необходимо менять. Делать это удобнее на подъёмнике или эстакаде. В крайнем случае можно использовать домкрат с обязательными защитными упорами. Для замены потребуется:

• стандартный набор отвёрток и гаечных ключей;
• пассатижи;
• чистая тряпка;
• монтировка;
• оправка.

Демонтаж коробки передач

При замене сцепления на ВАЗ 2107 КПП можно полностью не снимать, а лишь сдвинуть настолько, чтобы первичный вал вышел из зацепления с корзиной. Однако чаще всего коробка полностью демонтируется. Кроме удобства, это позволяет проверить состояние картера и сальников. Снимается КПП следующим образом:

Снятие корзины с диском

После того демонтажа КПП снимается корзина с диском в следующем порядке.

1. Маховик фиксируется от прокручивания монтировкой.
2. Ключом на 13 откручиваются болты крепления корзины

Снятие выжимного подшипника

После корзины снимается выжимной подшипник. Это делается следующим образом.

1. Отвёрткой нажимают на усики вилки, входящей в зацепление с подшипником.

После снятия стопорное кольцо проверяется на предмет повреждений и, в случае необходимости, меняется на новое. Если кольцо, в отличие от подшипника, находится в хорошем состоянии, его можно повторно использовать с новым подшипником.

Установка корзины с диском

При снятом сцеплении и КПП обычно проверяют состояние всех открывшихся узлов и деталей. Зеркала дисков и маховика следует смазать обезжиривателем, а на шлицы вала — нанести смазку ШРУС-4

При монтаже корзины следует обратить внимание на следующие моменты

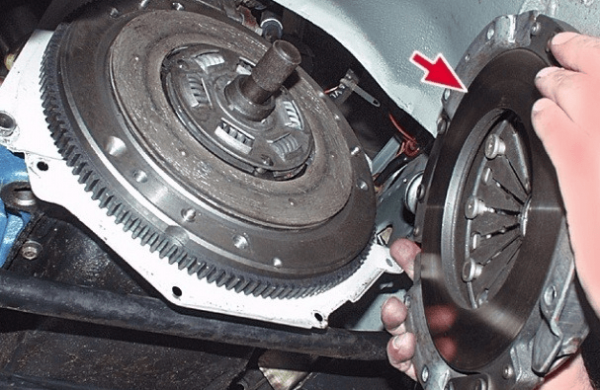

1. При установке корзины на маховик следует совместить центрующие отверстия кожуха со штырями маховика.

При установке диска он вставляется в корзину выступающей частью.

При монтаже диска для его центрирования используется специальная оправка, удерживающая диск в нужном положении.

Порядок установки корзины с диском следующий.

1. В отверстие маховика вводится оправка.

Установка выжимного подшипника

При установке нового выжимного подшипника выполняются следующие действия.

1. На шлицевую поверхность первичного вала наносят смазку «Литол-24».

Правильно установленный выжимной подшипник при нажатии на него рукой будет двигать вилку сцепления.

Видео: установка выжимного подшипника

https://youtube.com/watch?v=9ZMjhYvO3WA

Установка КПП

Перед установкой КПП нужно вынуть оправку и сдвинуть картер в сторону двигателя. Затем:

1. Закручиваются нижние болты.
2. На место устанавливается рычаг передней подвески.
3. Динамометрическим ключом осуществляется затяжка.

Установка вилки сцепления

Вилка должна входить под прижимную пружину на ступице выжимного подшипника. При установке рекомендуется пользоваться крючком, загнутым на конце не более чем на 5 мм. Таким инструментом легко поддевать вилку сверху и направлять её движение для установки под стопорное кольцо выжимного подшипника. В результате лапки вилки должны оказаться между эти кольцом и ступицей.

Замена шланга сцепления

Изношенный или повреждённый шланг сцепления приводит к утечке жидкости из системы гидропривода, затрудняет переключение передач. Заменить его очень просто.

1. Из системы гидропривода сцепления сливается вся жидкость.
2. Отсоединяется и отодвигается в сторону расширительный бачок.
3. Ключами на 13 и 17 отворачивается соединительная гайка трубопровода сцепления у резинового шланга.

Повреждение или износ шланга сцепления можно определить по следующим признакам.

1. При полном выжима педали сцепления автомобиль начинает трясти.
2. Педаль сцепления после выжима не возвращается в исходное положение.
3. На концах шланга сцепления появляются следы жидкости.
4. После стоянки под машиной образуется мокрое пятно или небольшая лужа.

Таким образом, заменить сцепление автомобиля ВАЗ 2107 довольно просто. Для этого потребуется новый комплект сцепления, стандартный набор инструментов и последовательное выполнение инструкций профессионалов.

Причины поломки сцепления ВАЗ 2107

Наибольшему износу подвергаются ведомые и ведущие диски.

Неисправность сцепления может быть вызвана следующими причинами:

• износ, замасливание, дефекты на поверхности фрикционных накладок;
• слишком большие зазоры или их отсутствие в приводе выключения сцепления;
• попадание воздуха в систему гидропривода;
• утечка жидкости из главного цилиндра и системы гидропривода;
• ослабление заклепок;
• деформация дисков;
• заедание, износ шлицов ступицы ведомого диска, механизма привода сцепления;
• износ подшипников;
• неисправность пружин демпфера ведомого диска;
• поломка вилки выключения или ее оттяжной пружины;
• износ уплотнительных колец, чем нарушается герметичность.

Для устранения этих неполадок в каждом отдельном случае нужно менять изношенные детали, лучше заменить систему сцепления в сборе.

Визуальный осмотр диска

Ремонт главного цилиндра сцепления своими силами

Основная работа системы сцепления заключается в передаче крутящего момента от двигателя – колесам. Если просто выражаться. Механизм сцепления в нужное нам время отключает двигатель от коробки передач, после чего плавно соединяет этот дуэт обратно. За это время водитель успевает переключиться на другую передачу.

Привод выключения сцепления состоит из следующих элементов:

1. Педаль сцепления.

2. Главный цилиндр сцепления, он размещен непосредственно в самой цепи за педалью.

3. Рабочий цилиндр сцепления, тот который перемещает нажимной подшипник в вилку.

4. Вилка выключения сцепления.

5. Нажимной подшипник.

6. Система трубопровода (патрубок).

Что такое устройство главного цилиндра сцепления? Это всего-навсего поршень, цилиндр, манжеты, корпус. Работа главного цилиндра сцепления заключается в передаче усилия от педали, на которую давит водитель на рабочий цилиндр сцепления, посредством рабочей жидкости.

Необходимость ремонта цилиндра сцепления

В случае выхода из строя поршня или возникновения утечки тормозной жидкости через манжеты, необходимо произвести ремонт или переборку главного цилиндра сцепления. Кроме того, через поврежденные уплотнительные кольца главного цилиндра сцепления в гидропривод сцепления может поступать воздух. В таком случае ремонт главного цилиндра сцепления просто неизбежен.

Выявить утечку жидкости не составит большого труда, поскольку ее можно будет увидеть по «странному» поведению педали сцепления. Когда воздух попадает в гидропривод, это также сопровождается характерным провалом педали сцепления.

Короче говоря, если имеется любой из вышеуказанных «симптомов», необходимо приступать к ремонту. Зачастую полной замены главного цилиндра сцепления можно избежать и «отдежуриться», как говорится «малой кровью», немного поработав своими руками. Для этого в автомагазинах имеется специальный ремкомплект главного цилиндра сцепления.

В стандарте такой ремкомплект содержит все наиболее часто изнашивающиеся детали. Полную замену цилиндра сцепления необходимо производить лишь в крайних случаях, когда уже ни прокачка, ни полная переборка не помогают.

Главный тормозной цилиндр: переборка и ремонт

Демонтаж и установка главного цилиндра обычно производится по традиционной схеме. То есть, следует запомнить как демонтировал, для того чтобы потом можно было без труда установить обратно на место, только в обратном порядке. Извините, но детально расписывать этот процесс не буду, так как не считаю это необходимым.

Не рекомендую производить самостоятельную разборку главного цилиндра тем, кто не имеет ни малейшего представления о том, что это такое, не обладает элементарными слесарными навыками. В таких «тяжелых» случаях лучше, либо обратиться за помощью к специалисту, либо полностью заменить главный цилиндр.

После того как главный цилиндр разобран, можно приступать к процедуре промывания деталей цилиндра. Делается это исключительно с использованием тормозной жидкости. Желательно поменять все детали, которые имеются в ремкомплекте, например возвратная пружина, уплотнительные кольца.

При осмотре цилиндра обратите особое внимание на следующие детали: общее состояние корпуса, а также то, в каком состоянии находятся зеркала и штоки. Если имеется небольшая коррозия, либо какие-то незначительные задиры их можно убрать при помощи мелкозернистой наждачки. Однако будьте внимательны, иногда задиры могут свидетельствовать о нарушении зазора между цилиндром и поршнем

Однако будьте внимательны, иногда задиры могут свидетельствовать о нарушении зазора между цилиндром и поршнем.

К вашему вниманию несколько полезных советов при ремонте главного цилиндра

1. При снятии главного цилиндра сцепления, рабочую жидкость из гидропривода можно не сливать полностью.

2. Промывая детали цилиндра, запрещено применение таких жидкостей, как: минеральное масло, дизельное топливо, бензин или керосин. Промывать нужно исключительно тормозной жидкостью с целью предотвращения разбухания резиновых деталей.

3. Прежде чем приступить к сборке цилиндра, протрите все детали тормозной жидкостью.

4. Когда установка главного цилиндра завершена обязательно прокачайте гидропривод.

Ремонт главного цилиндра сцепления своими силами

3.5 (70%) 4 голос

Как поменять сцепление

Пробуксовка сцепления говорит о том, что его нужно поменять. Все этапы удобно проводить на эстакаде. При отсутствии подобной возможности берите домкрат, но обязательно подведите под авто защитные упоры.

Чтобы заменить рассматриваемый узел, приготовьте:

• плоскогубцы;
• ветошь;
• монтировку;
• оправку;
• набор ключей и отверток.

Вовсе не обязательно полностью снимать коробку передач, поменять сцепление нетрудно и без этого. Ее достаточно сдвинуть в сторону так, чтобы вал выдвинулся из корзины. Тем не менее для собственного удобства КПП лучше демонтировать. Это, кстати, позволит по ходу дела выполнить осмотр сальников и картера.

Как сменить рабочий цилиндр Lada самостоятельно?

Для работы понадобится следующий набор инструмента:

1. Пассатижи.
2. Рожковый ключ «на 17».
3. Головка «на 13».

Процесс ремонта комфортнее выполнять на смотровой яме или эстакаде. При отсутствии такой возможности переднюю часть машины нужно поднять домкратом и установить на опоры, предварительно зафиксировав задние колеса башмаками. Далее работы производятся по следующим переходам:

• Ослабить рожковым ключом «на 17» гайку наконечника шланга в пробке РЦ.
• При помощи пассатижей отсоединить оттяжную пружину.
• Разогнуть и вынуть пассатижами шплинт на конце толкателя.
• Головкой «на 13» отвернуть два болта крепления цилиндра к картеру КПП.
• Отсоединить кронштейн, который крепился болтами.

• Вынув толкатель из вилки, взять РЦ в руку и ключом «на 17» полностью отвернуть гайку наконечника и снять шланг.
• Выполнить замену рабочего цилиндра сцепления на автомобиле ВАЗ 2107, и сразу закрутить наконечник шланга, чтобы избежать потерь тормозной жидкости.
• Закрепить новую деталь в обратной последовательности.

Определенная часть автолюбителей предпочитают слить старую тормозную жидкость перед операцией, считая, что это позволит им избавиться от грязи в системе. Как бы там ни было, а прокачку и регулировку сцепления делать придется в любом случае.

Как прокачать систему управления муфты?

Для качества работы трансмиссии важно отсутствие воздуха в системе, для чего и делается прокачка. Процедура аналогична прокачке тормозов

Для выполнения работы нужен помощник:

• Залить в бачок на главном цилиндре тормозную жидкость.
• Надеть на штуцер резиновый шланг соответствующего диаметра. Второй конец шланга опустить в емкость с некоторым количеством жидкости.

• Попросить помощника нажать на педаль 5-6 раз и зафиксировать ее в нажатом положении.
• Ключом «на 10» отвинтить на пол-оборота штуцер и выпустить пузырьки воздуха, после чего закрутить штуцер и повторить процедуру до полного исчезновения воздуха в жидкости.

Во время производства работ важно следить за уровнем жидкости в бачке и своевременно пополнять

Прокачка системы

Устройство главного цилиндра сцепления ваз-2106 примерно такое же, как и на аналогичном элементе тормозной системы. Прокачка выполняется аналогичным образом:

1. Собирается вся система, затягиваются резьбовые соединения.
2. В расширительный бачок наливается жидкость до среднего уровня.
3. На прокачной штуцер надевается трубка, которая опускается в небольшую емкость с тормозной жидкостью.
4. Помощник несколько раз нажимает на педаль сцепления, после чего фиксирует ее в нажатом положении.
5. В это время немного выкручиваете прокачной штуцер, чтобы вышел воздух.

Последние два пункта повторить несколько раз, пока не перестанет выходить воздух из системы. Обязательно следите за уровнем тормозной жидкости. В противном случае механизм будет работать на сухую, может потребоваться разборка главного цилиндра сцепления ВАЗ-2106 для ремонта.

Еще зимой начал замечать, что со стороны педали подтекает главный цилиндр сцепления через манжету, а под капотом был виден мокрый подтек на стенке, уровень тормозной жидкости в бачке стал резко снижаться.

Информативность педали немного упала, да и передачи стали нестабильно включаться, так как усилие не до конца передавалось на выжим. Поэтому требовалась его замена.

В магазине был куплен новый оригинальный цилиндр и выкроено время для ремонта — при сноровке может занять не более получаса, куда дольше уйдет на прокачку сцепления.

Так, нам необходимо вооружиться:

рожковым ключом на 8 и 13

торцовой головкой на 13 с удлинителем

плоской и фигурной отверткой

ВД-40 или аналог, металлической щеткой

медицинской капельницей или шланчиком для прокачки

резиновой грушей или шприцом для откачки жидкости

баночкой

Для начала, грушей или шприцом откачиваем жидкость из бачка. Затем отсоединяем расширительный бачек и отводим в сторону, чтобы не мешал. Ключом на 13 и отверткой выворачиваем гайку трубопровода, а также шланчик бачка и тоже отводим в сторону. При закисании гайки зачищаем место щеткой и брызгаем ВД-40

Снимаем все осторожно, чтобы не допустить повреждения трубопровода и пластикового штуцера цилиндра. Теперь отворачиваем накидной головкой с трещеткой два болта крепления цилиндра к корпусу и снимаем его, не забывая придерживать граверные шайбы, чтобы не упали. С посадочного места убираем старый герметик и тщательно зачищаем посадочное место

Можно ставить новый цилиндр. Но предварительно проверяем наличие смазки под пыльником, при необходимости добавляем. Со стороны салона выставляем толкатель поршня по центру проема, он должен без проблем войти в отверстие манжеты цилиндра

С посадочного места убираем старый герметик и тщательно зачищаем посадочное место. Можно ставить новый цилиндр. Но предварительно проверяем наличие смазки под пыльником, при необходимости добавляем. Со стороны салона выставляем толкатель поршня по центру проема, он должен без проблем войти в отверстие манжеты цилиндра.

Вот, виден кончик

Фланец нового цилиндра мажем тонким слоем автомобильного герметика, даем немного подсохнуть и вставляем новый цилиндр на место. Ставим новые граверные шайбы и затягиваем болты в обратной последовательности. Нажимаем педаль сцепления и удостоверяемся что толкатель вошел по месту и цилиндр работает. Возвращаем на место трубопровод и шланчик, все надежно затягиваем. Заполняем бачек новой тормозной жидкостью и приступаем к прокачке сцепления. Для этого нужен помощник (хотя, можно все сделать и одному, но будет дольше): 1. Подлезаем под машину, надеваем один конец капельницы или шланга на штуцер для прокачки сцепления, другой опускаем в банку. 2. Помощник резко нажимает на педаль сцепления 4-5 раз с интервалом 2-3 секунды и удерживает ее нажатой. 3. Ключом на 8 отворачиваем штуцер примерно на 3/4 оборота, в банку начнет выходить жидкость с пузырьками воздуха.

4. После того, как истечение жидкости прекратится, заворачиваем штуцер и повторяем операции 2 и 3 до полного прекращения выхода пузырьков. Необходимо следить, чтобы уровень жидкости в бачке был выше минимума и, при необходимости, подливать ее. 5. Заворачиваем штуцер, снимаем шланг и одеваем защитный колпачек . Нажимая педаль, проверяем сцепление — отчетливо должен чувствоваться момент выжима сцепления, педаль не должна «проваливаться». Если все в порядке, то проверяем на протечки места соединения шлангов и трубопровода, доливаем жидкость в бачке до нормы и закрываем крышку.

Здравствуйте уважаемые читатели! Недавно я написал статью о , сегодня речь пойдет о замене главного цилиндра сцепления (ГЦС) «семерки».

Замена диска сцепления ВАЗ 2107

Сначала необходимо сделать правильный выбор рабочего места. Это может быть эстакада, подъемник или смотровая яма. Если нет возможности использовать эти рабочие места, автомобиль можно поднять на домкрате, чтобы появился доступ к сцеплению снизу. При этом не стоит забывать о технике безопасности – колеса необходимо надежно зафиксировать и поставить авто на ручной тормоз, чтобы в процессе работы машина не покатилась.

инструменты, приспособления, расходные материалы

Перед началом ремонтных работ необходимо приготовить следующие инструменты и материалы:

• Комплект ключей.
• Отвертки – плоская и фигурная.
• Плоскогубцы.
• Чистые ветоши.
• Домкрат.
• Ремкомплект или новое сцепление в сборе.

При покупке нового ремкомплекта не стоит экономить – покупайте оригинальные запчасти, лучше в комплекте.

последовательность проведения ремонтных работ, советы профи

Следует отметить что под заменой сцепления подразумевается изношенная и вышедшая из строя корзина сцепления, диск, а также выжимной подшипник. Одновременно или в отдельно взятом случае могут выйти из строя главный и рабочий цилиндры, вилка, или же шланг сцепления. После замены сцепления или его отдельных деталей, скорее всего, потребуется регулировка сцепления.

Если предстоит замена корзины или диска сцепления, придется частично демонтировать коробку передач. Коробка при этом остается на своем месте, ее только сдвигают немного в сторону. В отдельных случаях (для удобства, осмотра и замены картера сцепления, сальника первичного вала, и.т.д.) коробку все-таки придется снимать полностью.

Для того чтобы снять неисправное сцепление, необходимо выполнить следующие подготовительные работы:

• Демонтировать стартер.
• Отсоединить рычаг переключения от коробки передач.
• Отсоединить карданный вал.

• Отсоединить рабочий цилиндр сцепления, а также гибкий вал спидометра от коробки передач.
• Снять клеммы или фишки с датчика, который включает освещение при включении задней передачи.
• Отсоединить выхлопную систему от коробки передач.

• Открутить болты, которыми коробка передач крепится к двигателю.
• Отсоединить заднюю подушку (траверзу), через которую КПП крепится к кузову.

После проведения вышеперечисленных манипуляций коробку передач аккуратно отводят в сторону на расстояние, достаточное для того чтобы первичный вал отсоединился от корзины, и аккуратно опереть ее на приемную трубу выхлопа автомобиля.

Чтобы снять коробку передач полностью, перед тем как откручивать болты, которыми КПП крепится к двигателю, отсоединяют от выпускного коллектора двигателя приемную трубу (штаны).

После того, как открывается доступ к корзине сцепления ВАЗ 2107, ее можно заменить или отремонтировать. Для этого откручиваем болты, которыми корзина прикреплена к маховику и демонтируем сцепление.

В процессе выполнения работ обязательно обращаем внимание на следующие моменты:

• При демонтаже стартера отсоединять от него провода не обязательно, нужно только снять клеммы с аккумулятора.
• Перед тем, как отсоединять кардан, на нем ставят метки относительно положения вилки шарнира относительно фланца шестерни главной передачи автомобиля.
• Демонтируя гибкий привод спидометра, его нельзя слишком сильно изгибать.
• Если корзину после ремонта предстоит установить обратно, перед ее демонтажем с помощью краски, мела, зубильца или кернера намечают положение агрегата относительно маховика. Это нужно для того чтобы установить корзину в то же положение.
• Для того чтобы кожух сцепления при демонтаже не деформировался, боты крепления необходимо откручивать равномерно, на 1-2 оборота.
• Если при откручивании болтов, которыми крепится корзина сцепления, начинает прокручиваться маховик, для его фиксации можно использовать монтировку в качестве рычага.

• При сборке сцепления очень важно без ошибок установить диск. Большой выступ диска должен быть обращен к корзине.
Как понятно из всего вышесказанного, замена сцепления «семерки» – задача не слишком сложная и вполне осуществима своими силами

Более наглядно ознакомиться с процессом замены сцепления ВАЗ седьмой модели можно из видео:

Основные элементы сцепления

Для осуществления замены сцепления следует точно представлять себе его устройство. В ВАЗ-2107 управление этим узлом производится с помощью расположенной под рулем педали. Нажим на нее отключает муфту от коробки передач, соответственно, отпускание – присоединяет. Рассматриваемый узел легко поддается регулировке, и его нетрудно поменять.

В модели ВАЗ-2107 устанавливается однодисковая муфта, оснащенная центральной пружиной. Данная схема имеет ряд преимуществ:

• надежность;
• невысокая стоимость;
• простота ухода.

Само сцепление – это выжимной подшипник и пара дисков. Первый из них – ведущий, закреплен на маховике. Ведомый находится в корзине. Он соединяется с КПП (ее первичным валом) с помощью шлицев.

Поменять «родные» диски нетрудно на те, что ставятся на другие модели ВАЗ. Полностью соответствуют детали для:

• 2103 (объем мотора до 1,5 литра);
• 2121 (до 1,7 л).

Ведомый диск сцепления ВАЗ именуется «барабаном». У него на обеих сторонах есть накладки и особые прорези, увеличивающие упругость. Также имеется 8 пружин, уменьшающих динамическую нагрузку.

К ведомому диску присоединена КПП, корзина же прикреплена к силовому агрегату. При движении обе детали плотно прижимаются друг к другу и вращаются синхронно.

Для модели 2107 могут использоваться ведомые диски от 2106 или 2103. Некоторые умельцы заменяют барабан деталью от 2121 (Нива).

Следующий элемент сцепления – выжимной подшипник. Обычно именно он чаще всего выходит из строя. Элемент присоединяется к педали с помощью вилки. Любое нажатие значительно увеличивает нагрузку на деталь, а потому она относительно быстро ломается.

Чтобы поменять подшипник, в любом случае потребуется разбирать диски. Вместо стандартного элемента (обозначается 2101) многие берут тот, что предназначен для ВАЗ-2121.

Такой подшипник надежнее, но при этом необходимо будет непременно поменять корзину, иначе педаль станет слишком жесткой.

Следующая часть сцепления – это вилка. С ее помощью перемещается выжимной подшипник и отводится муфта. Поломка данной детали приводит к невозможности отключения всего узла. Рекомендуется поменять вилку, даже если сцепление продолжает, пускай и нестабильно, но работать, так как в противном случае оно скоро полностью выйдет из строя.

Как прокачать сцепление автомобиля (общее руководство)

Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.

Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.

Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.

После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.

После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле

Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра

Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.

1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.

2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.

3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.

4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.

5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.

6). В данном случаи также необходимо следить и за уровнем тормозной жидкости в бачке. А при необходимости доливаем ее до отметки MAX.

7). В случаи, если помощника рядом не оказалось, то не стоит сильно огорчаться, так как выполнить эту работу можно и самостоятельно. Единственное, нужно будет при помощи какого-небудь упора зафиксировать педаль сцепления.

Видео

Как прокачать сцепление

Как прокачать сцепление на Ваз 2110, 2111, 2112

1). Загоняем автомобиль на смотровую яму после чего открываем капот и находим бачок с тормозной жидкостью (см. фото). Откручиваем с бочка крышку и доливаем туда тормозную жидкость до отметки MAX.

2). После доливки закрываем крышку бачка, чтобы в нее не попадал воздух, или же просто накидываем ее сверху и после этого перебираемся под днище автомобиля.

3). Помощник в это время садиться за руль. Кстати, в процессе прокачки необходимо следить и за уровнем в тормозном бачке. А именно, он не должен опускаться ниже, чем на 15 мм. А лучше вообще по чаще подливать тормозную жидкость в бачок, а то мало ли что.

4). Далее попросите помощника, чтобы он плавно 5-10 раз нажал на педаль сцепления, а на последнее нажатие, чтобы он ее выжал и держал в полу, пока в это время вы будете проделывать одну операцию.

5). Вы в это время ( в зависимости от того, какое колесо прокачиваете) снимаете с прокаченного штуцера защитный колпачок. Вот к примеру на заднем колесе  прокачаной штуцер расположен там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок расположены там где указано на левом фото:

6). Данный колпачок снимаем и надеваем на прокачной штуцер шланг, а другим концом этот шланг опускаем в небольшую емкость, которую заранее наполняем немного новой тормозной жидкостью.  После проделывания всех операций, аккуратно ослабляем штуцер на 2-3 оборота и в емкость начнет сливаться отработанная жидкость, в которой будут пузырьки воздуха.  После того, как жидкость перестанет течь, штуцер заворачиваем, после чего помощнику подаем команду, чтобы убрал ногу с педали. Продолжаем проводит эту операцию до тех пор, пока жидкость не начнёт выходить без пузырьков воздуха.

(На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)
