Сальник хвостовика переднего моста нива шевроле

Замена сальника ведущей шестерни редуктора заднего моста Chevrolet Niva

Инструменты:

• Гаечный ключ накидной прямой 13 мм
• Вороток под торцевую насадку 3/4
• Насадка на вороток 24 мм
• Отвертка плоская большая
• Молоток малый
• Динамометрический ключ
• Монтажная лопатка

Детали и расходники:

• Сальник ведущей шестерни редуктора заднего моста
• Герметик
• Смазка литол-24
• Гайка самоконтрящаяся крепления фланца
• Ветошь

Примечания:

Сальник заменяйте новым при обнаружении течи масла. Необходимость замены сальника определяется объемом утечки масла. Перед проверкой объема утечки проверьте свободу перемещения крышки сапуна во всех направлениях, чтобы убедиться, что сапун не является причиной утечки масла. Проверьте уровень масла в картере моста и доведите до нормы при необходимости. Не забудьте завернуть пробку маслоналивного отверстия. Если вы работаете на смотровой канаве, вывесите задний мост и поставьте его на опоры. Пустите двигатель, включите прямую (IV) передачу и при установившемся показании спидометра 90–100 км/ч дайте мосту поработать не менее 15 мин для прогрева масла (температура масла должна быть 80–90 °С). При включенной прямой передаче и показании спидометра 100 км/ч определите количество вытекающего масла. Если за 15 мин вытекает более 5 капель масла, сальник подлежит замене. Перед заменой сальника выключите передачу и заглушите двигатель.

1. Опустите вниз до упора рычаг стояночного тормоза (если автомобиль был заторможен стояночным тормозом).

2. Слейте масло из картера заднего моста, как описано здесь. Не забудьте завернуть пробку маслосливного отверстия.

3. Снимите обе полуоси, как описано здесь.

4. Отсоедините задний карданный вал от фланца ведущей шестерни редуктора заднего моста, как описано здесь.

5. Подвязываем карданный вал за вилку шарнира, к верхней продольной штанге.

6. Проверьте динамометрическим ключом момент сопротивления проворачиванию ведущей шестерни. Запомните его значение.

7. Отверните гайку крепления фланца ведущей шестерни.

Вставляем болты в два близлежащих отверстия фланца и наворачиваем на них гайки.

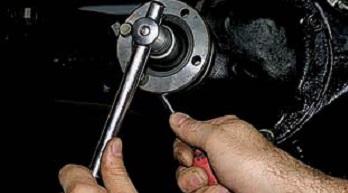

8. Вставив мощную отвертку между болтами, удерживаем фланец от проворачивания, а головкой «на 24» отворачиваем гайку крепления фланца.

9. Фланец также можно зафиксировать монтажной лопаткой.

Предупреждение:

Повторное использование самоконтрящихся гаек не допускается, замените их новыми!

10. Снимите установленную под гайкой плоскую шайбу.

11. Снимите фланец ведущей шестерни.

12. Извлеките сальник ведущей шестерни из горловины картера редуктора при помощи отвертки.

13. Смажьте рабочие поверхности нового сальника смазкой Литол-24, а наружную поверхность – тонким слоем герметика.

14. Установите сальник на место и легкими ударами молотка через оправку запрессуйте его в картер редуктора на глубину 1,7–2,0 мм от торца горловины картера редуктора.

Полезный совет:

В качестве оправки можно использовать старый сальник.

15. Установите фланец ведущей шестерни, затем шайбу.

16. Установите и затяните гайку крепления фланца. Момент затяжки гайки должен быть 117–254 Н·м (12–26 кгс·м) в зависимости от момента сопротивления проворачиванию ведущей шестерни. При затягивании гайки начинайте с меньшего момента и периодически проверяйте момент сопротивления проворачиванию ведущей шестерни (смотри операцию 5). Если первоначальный момент сопротивления был 58,8 Н·см (6 кгс·см) и выше, то момент затяжки должен быть на 9,8–19,6 Н·см (1–2 кгс·см) больше первоначального. Если первоначальный момент сопротивления был меньше 58,8 Н·см (6 кгс·см), то гайку крепления фланца затяните до получения нужного момента сопротивления 58,8–88,2 Н·см (6–9 кгс·см).

Предупреждение:

Если в результате затягивания гайки крепления фланца нормированным моментом (12–16 кгс·м) вы обнаружите, что момент сопротивления проворачиванию ведущей шестерни будет превышен, то это свидетельствует о недопустимой деформации распорной втулки, установленной между подшипниками. Втулку необходимо заменить. Такая замена связана с разборкой редуктора и последующей регулировкой зацепления шестерен главной передачи. Эта работа требует высокой квалификации и применения специальных приспособлений. Не рекомендуем проводить ее самостоятельно – обратитесь в специализированную мастерскую, располагающую соответствующим оборудованием.

17. Установите снятые детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Вибрация. 3 шага чтобы разобраться в причине

1. Раздаточная коробка. Первую очередь, завели, ставите раздаточную коробку в нейтраль и поднимаем обороты до 3000 если при этом есть вибрация, то это проблема с мотором, просела подушка.
2. Завели, вибрации нет, едите, вибрация есть. Это промежуточный вал, который соединяет коробку передач с раздаточной коробкой. На нем есть эластичная муфта, возможно на ней есть износ. Ослабли болты на муфте или просто несовместимость коробки и раздаточной коробки. Заводим автомобиль, раздаточную коробку рычаг понижения и повышения передачи ставим на нейтралку включаем четвертую или пятую скорость, зависит от коробки. Добавляем газа до 1500 оборотов, начинает вибрация . На раздаточной коробке имеются 2 подушки 4 гайки , которые накручиваются на 4 шпильки. Отпускаем так, чтобы раздаточная коробка шаталась, после чего заводим автомобиль включаем рычаг раздатки коробке в нейтральное положение и поднимаем обороты до 3 000, подержали секунд 10-20 и плавно обороты опускаем и закручиваем раздаточную коробку.
3. Самый распространенный вариант 99 % вариаций это изнашиваются шлицы на карданном валу. Для начала карданный вал на шлицах пошатать руками. Есть стук разбег карданного вала на шлицах. Как установить что это карданный вал. Если у вас есть подъемник начинаем ехать, разгоняем машину по скорости, при которой есть вибрация и она стабильная и включаем нейтральную передачу если это карданный вал то машина будет трястись. Его меняем на новый и все вибрации уходят. Редко бывает когда вибрация переднего карданного вала но это очень очень редко.

А еще интересно: Как работает раздатка на ниве шевроле || Переключатель раздатки нива шевроле

Замена сальника заднего моста на Нива Шевроле — фото и видео

Когда требуется замена сальника полуоси заднего моста Нива Шевроле, владельцу необязательно сразу обращаться на станцию технического обслуживания. Данная операция относится к работам, не требующим высокой квалификации и специального оборудования, и при желании она выполняется своими руками. Это касается и автолюбителей, ездящих на обычных Нивах — ВАЗ 21214 и 21213.

Какой выбрать?

Важно: учитывая низкую стоимость сальника и большую трудоемкость замены, новую деталь нужно ставить при каждой разборке редуктора. Это дешевле, чем потом снова разбирать узел ради замены уплотнителя

По отзывам владельцев Шеви Нивы, достойным качеством обладает продукция General Motors, ROSTECO и некоторых других производителей. Они отличаются большей ценой (от 150 руб.) и надежным износостойким материалом манжет.

Процесс замены сальника заднего моста

Предварительно следует заглушить мотор. Далее:

1. Отпустить рычаг тормоза (стояночного) в случае, если он был выжат.
2. Слить масло с моста и завернуть пробку слива обратно. Сливаем масло с моста и заворачиваем пробку обратно.
3. Отсоединить полуоси. Демонтаж сальника полуоси.

   Демонтируем полуоси

4. Отсоединить кардан от моста. Отсоединяем кардан от моста.
5. Проверить при помощи динамометрического ключа силу зажатия гайки и запомнить это показание. Проверяем момент сопротивления проворачиванию ведущей шестерни.
6. Отвернуть гайку, которой крепится фланец. Отворачиваем гайку крепления фланца ведущей шестерни.
7. Снять шайбу, расположенную под гайкой. Снимаем плоскую шайбу.
8. Снять фланец с моста. Снимаем фланец ведущей шестерни.
9. Отвёрткой извлечь сальник. При помощи отвертки извлекаем старый сальник.
10. Смазать новый сальник и установить его на место (Литол-24). Наружную сторону сальника следует смазать герметиком. Смазываем новый сальник перед установкой.
11. Установить сальник при помощи молотка, слегка постукивая по сальнику. Глубина установки – 1.7–2.2 мм от торца. Устанавливаем новый сальник, используя оправку и молоток.
12. Установить шайбу и гайку.
13. Затянуть гайку. Момент затяжки – 120-150 Нм.
14. Далее все работы по монтажу производить следует в обратной последовательности.

Причины ускоренного износа

Срок службы детали сильно сокращается в следующих случаях:

• Забит сапун редуктора. Под давлением воздуха масло выдавливается через манжету, ломая внутреннее ребро жесткости.
• Неправильно затянута гайка крепления фланца кардана. Люфт или повышенное трение приводят к быстрому износу сальника.
• В трансмиссионное масло залиты агрессивные присадки.
• На резину манжеты попали химреагенты с дорожного покрытия.
• Редуктор перегревается из-за плохого качества или недостатка смазки.

Также сальник может повредиться в результате попадания между ним и валом твердого предмета. Это может быть осколок зуба шестеренки, кусок стопорного кольца или просто песок, который случайно попал в масло.

Инструменты и подготовка к замене

Чтобы поменять деталь, необходимо установить машину на подъемник или смотровую яму. Для самостоятельной замены понадобится:

• новый сальник;
• стандартный набор гаечных ключей;
• молоток;
• пассатижи;
• мощный вороток (без него не удастся открутить и затянуть гайку хвостовика);
• большая плоская отвертка;
• съемник;
• универсальный или ключ для фиксации фланца хвостовика;
• прочный эластичный шнур;
• весы-кантер или динамометр;
• динамометрический ключ.

Вместо ключа для удержания фланца хвостовика можно использовать самодельное приспособление в виде двух болтов М8 и воротка. С их помощью удастся надежно удержать деталь от проворачивания. Для этого нужно: вставить болты в отверстия фланца и разместить вороток между ними.

Важно правильно пользоваться этим импровизированным приспособлением. Вороток необходимо вставлять перед фланцем, а не за ним

Иначе можно случайно сбить грязеотражатель.

Замена: пошаговая инструкция

Сначала открутить болты, крепящие кардан к фланцу, и вывесите карданный вал под днищем. После этого нужно измерить усилие прокручивания хвостовика с помощью динамометра или кантера. Для этого намотайте на фланец шнур, привяжите его конец к измерительному прибору и потяните. Запомните или запишите усилие, при котором хвостовик начинает проворачиваться. Это пригодится во время сборки узла.

Сальник хвостовика переднего моста нива шевроле

Инструменты:

• Гаечный ключ накидной прямой 13 мм
• Вороток под торцевую насадку 3/4
• Насадка на вороток 24 мм
• Отвертка плоская большая
• Молоток малый
• Динамометрический ключ
• Монтажная лопатка
• Съемником для фланца

Детали и расходники:

• Сальника ведущей шестерни редуктора переднего моста
• Герметик
• Смазка литол-24
• Гайка самоконтрящаяся крепления фланца

Примечания:

Сальник заменяйте новым при обнаружении течи масла. Работу проводим на смотровой канаве или эстакаде.

1. Отсоединяем от редуктора переднего моста карданный вал, как описано здесь. Выводим корпуса внутренних шарниров приводов передних колес из зацепления с шестернями приводов редуктора переднего моста, как описано здесь.

2. Динамометром проворачиваем по часовой стрелке ведущую шестерню за гайку крепления фланца и определяем момент ее сопротивления вращению (аналогично операциям, приведенным в статье «Замена сальника ведущей шестерни редуктора заднего моста Chevrolet Niva»).

Примечание:

Для наглядности показываем работу при снятых обоймах и подушках крепления нижней крышки картера редуктора к штанге стабилизатора поперечной устойчивости.

3. В два соседних отверстия фланца вставляем болты и наворачиваем на них гайки.

4. Головкой «на 24» отворачиваем гайку фланца, удерживая его от проворачивания монтажной лопаткой.

5. Снимаем шайбу.

6. Снимаем с хвостовика ведущей шестерни фланец.

7. При затруднении спрессовываем его съемником.

8. Отверткой поддеваем сальник.

9. Вынимаем его.

10. Нанеся на рабочую поверхность нового сальника смазку Литол-24, запрессовываем его подходящим отрезком трубы. Устанавливаем фланец и затягиваем гайку крепления фланца, проверяя момент сопротивления вращению ведущей шестерни (аналогично операциям, приведенным в статье «Замена сальника ведущей шестерни редуктора заднего моста Chevrolet Niva»).

11. Дальнейшую сборку проводим в обратной последовательности.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Подмена сальника фронтального моста нива chevrolet

Здрасти! Большая часть хозяев Шеви обслуживают нетребовательные агрегаты этого пользующегося популярностью авто без помощи других. При насыщенной эксплуатации приходится нередко поменять расходники, в особенности в ходовой части. Я расскажу для вас об этом виде обслуживания, как подмена сальника фронтального моста НИВА Chevrolet. Операцию по подмене создают при утечке масла из картера моста. Провоцирует выдавливание смазки забитый сапун.

Если смазка капает сходу после остановки (пока редуктор жаркий), и после течь прекращается – сапун нужно почистить. Когда он забит грязюкой, в свое время движения нагретый воздух не стравливается наружу. Под давлением рабочая жидкость редуктора будет выдавливаться даже через исправные прокладки и сальники.

Если сапун в порядке, а масло безразлично проникает – придется поменять покоробленные прокладки крышек иначе говоря уплотнительные кольца. Их в фронтальном мосту три, и они различные:

Читайте так же

Сальник, уплотняющий ось ведущей шестерни – размещен сзади моста, в месте крепления фронтального карданного вала. Сальники правого и левого привода (внутреннего шарнира полуоси).

ВНИМАНИЕ! Левый и правый сальники неодинаковы, у их встречаются направление вращения. Это нужно учесть в вопросе приобретения

Направление вращения колеса при движении вперед, обозначено стрелкой. При неверной установке масло съемные насечки будут гнать смазку наружу.

Для осознания устройства, приведу сборку фронтального моста:

Подмена сальника делается без снятия фронтального моста. Если строительство выполняется без помощи других, и нет способности использовать подъемник – автомобиль ставится на смотровую яму или эстакаду. Затягиваем ручной тормоз, под задние колеса устанавливаем подпорки. Рычаги КПП и раздаточной коробки в положении «Нейтраль». Передняя часть поднимается домкратом и фиксируется на упорах.

Очищаем мост от грязи и потеков технических жидкостей. Откручиваем сливную пробку картера и сливаем масло из редуктора. Закручиваем пробку на место.

• Торцевые ключи на 13, 17 и 24
• Шестигранник на 12
• Монтажная лопатка (монтировка)
• Деревянный брусок;
• Молоток;
• Плоская отвертка;
• Универсальный съемник, двух или трехлапый;
• Съемник стопорных колец;
• Отрезок трубы по диаметру сальников;
• Промывочная жидкость (керосин, Карбклинер, Винс, Лавр);
• Кисть с жесткой щетиной;
• Безворсовая ветошь.

Как снять полуось заднего моста Нива Шевроле

Удары должны быть не сильными. Знакомство с устройством моста перед заменой подшипника полуоси Нива Шевроле, Перед тем как поменять подшипник полуоси на Ниве Шевроле обязательно изучите устройство моста. Прижимаем колесо к оси, и резко дергаем на .

Шевроле Нива. Задние полуоси стучат сильно при движении.  Эту страницу ищут по запросам: Проблема с…

Вот и весь секрет. Требования к стандартным полуосям кгс м, угол закрутки 0 гр.

Это позволит значительно ускорить процесс. Это позволит гарантированно избежать проблем с электросистемой автомобиля. После чего устанавливаем под задний мост домкрат и приподнимаем немного мост.

Ремкомплект для ремонта полуоси подшипник, стопорное кольцо, сальник полуоси. Новый комплект — сальник, стопорное кольцо и подшипник. Труба диаметром 40—45 мм и длиной чуть больше полуоси.

Инструмент подобран, теперь можно снимать полуось. Делается это в такой последовательности: Устанавливаем машину на ровную поверхность, под передние колеса устанавливаем противооткатные упоры.

Срываем крепление колеса, поддомкрачиваем автомобиль, устанавливаем под задний мост подставку. Снимаем колесо и откручиваем винты крепления тормозного барабана. Выворачиваем болты крепления тормозного барабана к полуоси. Сбиваем тормозной барабан, но не молотком напрямую, а через деревянную проставку, иначе есть опасность повредить тормозной барабан. Сбиваем тормозной барабан, используя деревянный брусок.

Полуось, обзор поломок и неисправностей

Откручиваем с тыльной стороны четыре гайки проставки крепления подшипника. Отворачиваем четыре гайки болтов пластины крепления подшипника полуоси.

Знакомство с устройством моста перед заменой подшипника полуоси Нива Шевроле , , Перед тем как поменять подшипник полуоси на Ниве Шевроле обязательно изучите устройство моста. Ниже изображена подробная деталировка моста с подшипниковым узлом.

Обратите внимание на стопорное запорное кольцо 9 , которое потребуется спрессовать перед снятием подшипника 8. Далее представлена деталировка непосредственно самой полуоси, а так же перечень деталей с заводскими артикулами

Признаки неисправности и износа подшипника задней полуоси Нива Шевроле

Для ремонта вам потребуется: Различия в конструкции подшипниковых узлов только в запорных кольцах. При замене возникает сложность снятия данных шайб, в некоторых ситуациях её просто срезают или сбивают молотком.

В любом случае при установке нового подшипника рекомендоваться менять так же стопорное кольцо с сальником. Установите автомобиль на ровную поверхность, поставьте противооткатные упоры, поднимите колесо домкратом.

При демонтаже полуоси потребуется приложить не малое усилие, чтобы вытащить её, поэтому закрепляйте авто надежно, устанавливайте упоры.

Демонтаж узла из моста и снятие подшипника С неисправной стороны откручиваем и снимаем заднее колесо. Разборная конструкция Усиленной полуоси AVT позволяет без применения специального нагревательного оборудования и «болгарки»: Главные плюсы конструкции Усиленной полуоси AVT: Защищён подшипник от воздействия воды!!

Для Z потребуется установка дифференциала 4. Цена за пару около 15 тыс. Но как же тогда быть, если там вылетит подшипник?

Пишут, что он там защищен. Родная полуось стоит рублев. Хватит их примерно года на два, а то и больше.

Протянет столько эта усиленная полуось? Писал им через сайт, но никто не ответил.

Отзывы прям, что мол неубиваемая тема. Но ремонтные кит-комплекты между тем к ним продаются. Это позволит снизить риск падения машины с домкрата. Также рекомендуется отключать аккумулятор. Это позволит гарантированно избежать проблем с электросистемой автомобиля.

Заказать обратный звонок

Замена Работу лучше производить в гараже с ровным полом. Это позволит произвести все действия с минимальными сложностями. Производится ремонт в следующем порядке: Под кузов ставятся подпорки.

Это позволит избежать опасных ситуаций. Если в ваши планы не входит замена трансмиссионного масла, то имеет смысл поднять ось так, чтобы смазка не смогла вытечь; Снимается колесо, гайки заранее срываются; Открутите 2 винта, крепящих барабан тормоза; Далее несколькими мягкими ударами молотка следует сдернуть барабан с места.

Удары должны быть не сильными. Иначе вы просто расколете деталь; После этого можно спокойно снять барабан с машины. Но, это далеко не всегда так просто, как кажется.

В некоторых случаях приходится сбивать барабан.

Пошаговая инструкция для замены своими руками

После установки транспортного средства на смотровую яму его фиксируют с помощью противооткатных средств. Предварительно рекомендуется отключить ручной тормоз. Для снятия старого уплотнителя нужно провести предварительную разборку узла задней ступицы и извлечение полуоси.

Разбирать узел нужно в строгом соответствии с инструкцией:

1. Колесные гайки ослабляют. После этого поднимают автомобиль на домкрате и снимают колесо.
2. На буртике задней оси, который выступает за тормозной барабан, может быть ржавчина, которую нужно удалить. Проводят дополнительную обработку детали смазкой.
3. На барабане имеется два болта крепления, для откручивания которых понадобится ключ на 12 мм. Барабан аккуратно обстукивают молотком, что позволяет его сдвинуть с места.
4. Можно использовать 2 способа для снятия барабана. Его выдавливают с помощью болтов, которые случат для крепления. Барабан сбивают молотком. Процедура выполняют максимально аккуратно во избежание повреждения краев.
5. Проводят очистку посадочного места полуоси, что обеспечит простое снятие барабана в дальнейшем.

На следующем этапе снимают полуось. У Нивы Шевроле есть 4 болта, предназначенных для крепления оси. Амортизатор удерживают кронштейном, который располагается с другой стороны полуоси. После того, как все болты будут откручены, амортизатор не будет удерживать задний мост, который выталкивается вниз пружиной.

Если будет вытекать масло, нужно поднять транспортное средство домкратом выше и подставить емкость для сбора жидкости под место проведения работ. Если чулок заднего моста будет упираться в наклоненном положении в другую сторону, это устранит утечку масла.

Если местом крепления амортизатора выступает чаша пружины, откручивать его не нужно. В этом случае не используют подставку. Чтобы открутить 4 болта, которыми крепится задняя полуось, необходимо использовать ключ на 17 мм

При выполнении процедуры обращают внимание на гроверы, которые не должны находиться в заднем механизме. Если старый гровер потеряется, а мастер установит новую деталь, она попадет в пространство между барабаном и колодкой, что приведет к заклиниванию колеса в транспортном средстве

После откручивания болтов полуось извлекают резким движением вместе с подшипником. Если не получается вытянуть ее с обоймы, то рекомендуется закрепить колесо на шпильке тремя гайками и с усилием подергать за него. В домашних условиях можно привязать колесо к створке ворот гаража веревкой. По воротам стучат молотком и полуось выходит из обоймы.

После демонтажа полуоси мастеру откроется доступ к металлическому щитку, предназначенному для крепления тормозных колодок. Его фиксируют двумя верхними болтами, которые вставляют в отверстия. Остальные действия выполняют в соответствии с инструкцией:

1. На фланце заднего моста располагается толстая резиновая подкладка, которую рекомендуется снять.
2. Старый сальник поддевают пассатижами или отверткой и извлекают с установочного места, которое нужно очистить и протереть тряпкой.
3. На новый уплотнитель наносят небольшое количество трансмиссионного масла. Его устанавливают в посадочное место в ровном положении.
4. Сальник прессуют круглой наставкой, которую делают из трубы. Во избежание повреждения резиновой прокладки рекомендуется использовать старый сальник во время прессования.

После замены сальника проводят очистку всех деталей от масла – колодок, тормозного цилиндра, металлического щитка и барабана. Перед сборкой полуоси рекомендуется осмотреть ее подшипник. При отсутствии смазки деталь обрабатывают. Если наблюдаются признаки износа подшипника, его меняют на новую деталь. Необходимость замены определяется по заеданию или легком шуме, затрудненном вращении. Если наблюдаются неисправности, то полуось стоит отвезти в сервисный центр, так как заменить подшипник можно только при наличии специального оборудования.

По окончанию работ по замене сальника проводится проверка масла в редукторе заднего моста. Для этого выкручивают пробку заливной горловины из кожуха редуктора и определяют визуально количество техжидкости. Если масла не хватает, его добавляют через шланг, который вставляют в заливную горловину.

Замена сальника на Ниве Шевроле – это трудоемкий процесс. Но его можно выполнить самостоятельно, если строго придерживаться инструкции.

Замена сальника редуктора заднего моста Нива (2121) своими руками

На ремонте у нас находится автомобиль НИВА ВАЗ 2121, на котором необходимо выполнить замену сальника редуктора заднего моста. Покажем как сделать эту операцию своими руками, максимально быстро и правильно.

На машине проблема, подтекает редуктор. Согласно техническому регламенту, по правилам редуктор необходимо снимать и регулировать его на стенде. Как правило, нового сальника при активной эксплуатации НИВЫ, хватает в среднем на 10-15 тыс.км., как вы понимаете, никто не будет снимать и производить регулировку редуктора несколько раз за год.

Чтобы сальник служил вам как можно дольше, необходимо периодически осматривать сапун:

Он часто закипает и подклинивает, достаточно просто немного разработать его руками, шевеля его из стороны в сторону, вверх и вниз. При заклинившем сапуне создаётся избыточное давление картерных газов, которое выдавливаем сальник, может выходить через полуося.

Приступаем к замене. Откручиваем заливную пробку (она же уровневая):

Затем откручиваем сливную пробку, подставляем ёмкость куда будет сливаться отработанное масло:

После полного слива масла, закручиваем сливную пробку. Ключом на 24 отворачиваем гайку:

Снимаем фланец, осмотрите его на наличие выработки, если она на нём есть, то фланец обязательно подлежит замене, иначе замена сальника будет бессмысленной. Бывает, что масло подтекает не из-за сальника, а потому что разбиты шлицы на фланце.

Очищаем посадочное место фланца, старый сальник, чтобы ненароком в систему не попала грязь и песок. Чтобы демонтировать старый сальник редуктора заднего моста, берём обычный болт и обстукиваем одну из сторон:

При этом одна из сторон утапливается, а другая наоборот, выходит из оцепления. Далее мы берём плоскую отвёртку, поддеваем выпирающую сторону и вытаскиваем сальник полностью:

Тщательно очищаем посадочное место сальника, наносим на его корпус небольшое количество герметика (не обязательно, для подстраховки). Ставим сальник и слабыми ударами обстукиваем его молотком, оправку для этого использовать нет необходимости:

Затягиваем фланец, так чтобы не было люфта, в ролике этому уделено особое внимание. После затяжки он не должен шататься, ни вверх вниз, ни вправо влево

Перетягивать его также нельзя. Заливаем новое масло, сборку делаем в обратной последовательности.

Замена сальника ведущей шестерни главной передачи ВАЗ Классика, ВАЗ 2121 Нива

Симптомы: утечка масла из-под хвостовика ведущей шестерни задней передачи, следы масла на внешней поверхности редуктора заднего моста.

Возможная причина: поврежден сальник ведущей шестерни главной передачи.

Инструменты: набор гаечных ключей, набор отверток, молоток, двухзахватный съемник, динамометрический ключ, домкрат, опоры под кузов.

Примечание. Наличие незначительной масляной пленки на картере редуктора заднего моста не является причиной замены сальника. Визуально причина выглядит в виде масляных капель на том самом картере.

Не пытайтесь выполнить нижеописанные работы самостоятельно, если вы являетесь начинающим автолюбителем и не имеете опыта в проведении подобных работ, так как при неквалифицированной замене сальника ведущей шестерни могут возникнуть проблемы с редуктором, что, в свою очередь, потребует немалых затрат на оплату услуг специализированной мастерской по ремонту редуктора заднего моста.

1. Установите автомобиль на эстакаду или смотровую яму.

2. Удалите масло из заднего моста.

3. Разъедините карданный вал и фланец ведущей шестерни задней передачи.

4. Переведите рычаг стояночной тормозной системы в крайнее верхнее положение.

5. При помощи торцевого ключа «на 24» открутите гайку, которая крепит фланец хвостовика.

Примечание. Зафиксировать фланец от проворачивания можно и без активации стояночной тормозной системы. В данных целях вставьте в отверстия, расположенные во фланце ведущей шестерни главной передачи, два болта. Удерживайте фланец с помощью подходящего инструмента за данные болты и одновременно открутите гайку.

6. Используя двухзахватное съемное устройство, произведите спрессовку фланца хвостовика шестерни со шлицев. При отсутствии съемного устройства попробуйте снять фланец усилием рук.

7. Снимите с хвостовика шестерни главной передачи шайбу и фланец с грязеотражателем.

8. При помощи отвертки подденьте сальник и извлеките его из отверстия в картере редуктора.

Примечание. Прежде чем осуществлять установку нового сальника ведущей шестерни главной передачи, произведите проверку состояния цилиндрической поверхности фланца, которая контактирует с сальником. Зачастую на данной поверхности образуется ржавчина, а также данная поверхность изнашивается. Данные дефекты следует устранить полировкой.

Если на цилиндрической поверхности фланца присутствует глубокая канавка, произведите запрессовку сальника со смещением, то есть чтобы сальник немного выступал относительно торцевой поверхности горловины редуктора.

9. Обработайте пластичным смазочным материалом рабочую кромку и посадочную поверхность нового сальника.

10. Произведите запрессовку нового сальника, нанося удары молотком по нему через втулку подходящего диаметра. Не допускайте перекосов детали.

11. Произведите монтаж всех ранее снятых с хвостовика деталей. Замените новой самоконтрящуюся крепежную гайку фланца хвостовика.

12. Вывесьте заднюю часть автомобиля.

13. Выведите из зацепления полуось и шестерни дифференциала.

14. Фиксируйте фланец хвостовика за болты, которые вкручены в отверстия во фланце, следом затяните гайку хвостовика при помощи динамометрического ключа моментом 120 Н∙м, а затем проверните фланец усилием руки. Сопротивление должно быть минимальным и равномерным. Вращение фланца должно происходить без заеданий, щелчков и заклиниваний. При выявлении указанных дефектов редуктор заднего моста необходимо отремонтировать, воспользовавшись услугами специализированной мастерской.

Также убедитесь в отсутствии или же наличии осевых люфтов в подшипниках хвостовика. Не допускается даже минимальный люфт. При обнаружении люфта увеличьте усилие затяжки гайки хвостовика на 20–30 Н∙м, а затем снова проверьте люфт и плавность вращения фланца. Однако помните, что суммарный момент затяжки не должен превышать 225 Н∙м, так как при большем усилии существует вероятность повреждения распорной втулки. Если люфт не поддается устранению, обратитесь в мастерскую для ремонта редуктора заднего моста.

Если при дополнительной затяжке гайки момент не увеличивается, а также остается менее необходимого значения (120 Н∙м), значит распорная втулка «просела». В этом случае ее необходимо заменить с разборкой редуктора в специализированной мастерской.
