Ремень грм форд фокус 2: замена своими руками

Через какой пробег обычно меняется ремень ГРМ

Периодичность замены такой детали как ремень ГРМ Ford Focus 2 установлена заводом-изготовителем. По регламенту она должна производиться через каждые 120 000 км пробега. Это информация указана в сервисной книжке автомобиля. Однако в российских условиях эта цифра значительно ниже: зубчатый ремень рекомендуется менять каждые 60-80 000 км пробега, поскольку мотор подвержен повышенным нагрузкам.

По рекомендации специалистов элементы ГРМ Форд Фокус 2 необходимо менять комплектом, т.е. ремень одновременно с натяжным роликом. Стоимость за комплект может значительно отличаться, это напрямую зависит от производителя. Наиболее качественными и соответственно дорогими являются оригинальные запчасти, однако есть производители, которые выпускают запчасти, по качеству практически не уступающие оригиналу. В данном сегменте наиболее популярны бренды «Gates» и «Dayco».

Когда и зачем менять?

Ременная передача постепенно изнашивается, и тогда требуется ее замена. Произвести ее можно как в сервисном центре, так и своими руками. Эта статья будет интересна тем, кто все желает делать сам. Кроме некоторой экономии средств, замена своими силами поможет приобрести опыт ремонтных работ, который так необходим каждому автолюбителю.

Нельзя сказать, что заменить ремень можно просто и быстро. Процесс это довольно сложный, но все же выполнимый. Если проявить капельку старания и в точности следовать данной инструкции, то ремень можно заменить самостоятельно. Но если полной уверенности в собственных силах нет, тогда хотя бы попросите кого-нибудь более опытного себе помочь.

Чтобы произвести замену ремня, потребуется набор инструментов и приспособлений:

• новые расходники (ремень, помпа, сальники, натяжной ролик);
• динамометрический ключ;
• прочие ключи;
• фиксатор валов;
• домкрат;
• отвертки, имеющие разные виды наконечников.

Еще один немаловажный вопрос – периодичность замены. Форд Фьюжн разрабатывался производителем для дорог Европы. Климат там мягче, чем в России, качество бензина – лучше, поэтому интервал от замены до замены может сокращаться, в зависимости от условий эксплуатации. Производитель обещает что ремень будет отлично работать, и менять его придется только после 160 000 км. Но это в Европе, а в условиях российских дорог менять данный расходник придется после 80 000 – 100 000 км.

Некоторые автолюбители недоумевают по поводу того, почему климат влияет на продолжительность эксплуатации ременной передачи ГРМ. Все объясняется достаточно просто: зимой автомобиль не получается завести сразу и нужно крутить стартер. На ремень таким образом дается дополнительная нагрузка. А если учесть, что он холодный, то это приводит к его более быстрому разрушению его структуры. Эксплуатация автомобиля в больших городах также приводят к более быстрому выходу ремня из строя. Объясняется это долгими стояниями в пробках.

Если ремень пришел в негодность, его нужно менять. Иначе он обязательно порвется. А обрыв ременной передачи послужит причиной того, что поршни столкнуться с клапанами, что приведет к загибу последних. Поршни и цилиндры от этого столкновения тоже обязательно повредятся. После этого потребуется капитальный ремонт для автомобиля. Чтобы до этого не доводить, нужно время от времени производить диагностику состояния ременной передачи и менять ее на новую, если в этом будет необходимость. Не жалейте денег и покупайте только качественные расходники, так как дешевка прослужит недолго

Обследуя ремень, обратите внимание на то, в каком состоянии находятся ролики. Если оно является неудовлетворительным, их лучше тоже заменить

Если на ремне были обнаружены подтеки масла, то это значит что нужно заменить еще и сальники. В противном случае, масло будет продолжать капать и на новый расходник, что обязательно приведет к его раннему выходу из строя, так как масло разрушает резину.

Основные признаки износа ремня ГРМ

Ремень ГРМ, являясь одним из важнейших автомобильных узлов, призван обеспечивать нормальное функционирование газораспределительной системы и двигателя в целом. Благодаря ременной передаче коленчатый и распределительный валы вращаются одновременно и, соответственно, выполняется синхронная работа поршней и клапанов.

Однако привод ГРМ может оборваться, а получение доступа к нему для предотвращения возможной неисправности или для замены — задача весьма трудная. Дело в том, что в отличие от привода навесных агрегатов ременная передача ГРМ у Форд Фокус спрятана за различными кожухами. Это основная проблема, мешающая регулярному обслуживанию механизма. Помимо возможного обрыва данный тип передачи подвержен износу. Перечислим самые распространенные признаки этой неисправности.

1. Большой возраст ременного привода Как правило, ресурс ремня ГРМ выражается в пробеге транспортного средства. По достижению нескольких десятков пройденных километров элемент нуждается в замене. Но при этом необходимо учитывать еще и возраст изделия. Обычно привод полноценно функционирует всего несколько лет. Затем материал ремня теряет эластичность и начинает трескаться независимо от пробега автомобиля.
2. Нарушение запуска двигателя, падение его мощности Если ременный привод ГРМ значительно изношен или растянут, он в процессе работы может перескакивать на несколько зубьев. В результате этого нарушается работа системы зажигания Форд Фокус 2. Выражается это в преждевременном или, наоборот, запоздалом воспламенении топливной смеси, в итоге двигатель запускается неуверенно, а после запуска начинает сильно вибрировать и резко терять тягу.

3. Появление дыма из выхлопной трубы Неисправность выявляется в том числе и по выхлопу. Появление характерных хлопков при работе двигателя Форд Фокус, а также черного дыма говорит о перенасыщенной топливной смеси, ее неполном сгорании. Одной из вероятных причин данного проявления служит изношенный ремень ГРМ, требующий замены.

4. Тикающие звуки в двигателе Значительно изношенный или старый ременный привод ГРМ трескается и разлохмачивается. Это отражается на работе двигателя, при которой в системе становятся слышны шумы, напоминающие тиканье, шарканье или щелканье. Все эти звуки доносятся с определенной периодичностью в зависимости от оборотов мотора. Чем обороты выше, тем чаще повторяются шумы.
5. Протечки жидкости из-под привода ГРМ Другим характерным признаком неисправности ремня ГРМ на Форд Фокус можно назвать появление течи масла или антифриза около привода. Смазка просачивается на ременную передачу через изношенный сальник коленвала, а охлаждающая жидкость — через шкив помпы или стыки по причине недостаточной герметичности. И в том, и в другом случае это приводит к быстрому износу ремня, зубья которого могут начать перескакивать на шкивах. Устранить неполадку можно только разборкой узла и заменой деталей ГРМ.
6. Стартер работает вхолостую, без запуска двигателя Крайняя ситуация, когда привод ГРМ рвется, выявляется несложно. Стартер на Форд Фокус при этом крутится, но в холостом режиме, без воспламенения топливной смеси в цилиндрах. Это говорит об отсутствии компрессии из-за повреждения клапанов после удара поршнями. В данном случае есть лишь два варианта устранения неисправности: замена двигателя на новый либо его ремонт в автосервисной мастерской. Оба пути потребуют серьезных финансовых затрат.

Замена ремня ГРМ в Форд Фокус 2 своими руками

Чтобы заменить комплект привода ГРМ на Форд Фокус 2 с объемом двигателя 1,6 л, прежде всего, поставьте машину на ровную поверхность. Смотровая яма или подъемник здесь необязательны. Дальнейший порядок действий следующий:

Выключите зажигание и снимите с аккумулятора одну из клемм (как правило, снимается «-»).
Ослабьте колесные болты, поднимите автомобиль справа спереди на домкрате и снимите соответствующее колесо.
Демонтируйте расширительный бачок Форд Фокус, сняв его с пластиковых креплений и сдвинув в сторону. Сливать охлаждающую жидкость и отсоединять шланги при этом не нужно.
Демонтируйте бачок гидроусилителя, также сняв его с креплений и убрав с в сторону.
Отсоедините спереди и отведите в сторону правый подкрылок Форд Фокус, чтобы получить доступ к болту шкива коленчатого вала. Полностью снимать деталь необязательно.
Демонтируйте пластиковую переднюю защиту двигателя под ним.
Ослабьте болт шкива коленвала Форд Фокус. Во избежание прокручивания зафиксируйте шкив стопором.
Подвесьте двигатель. Для этого удобно использовать подкатный домкрат. При его отсутствии поднимите мотор любым подходящим устройством, предварительно подложив подпорку для подстраховки.
Отвинтите две гайки передней правой подушки двигателя Форд Фокус, а также два болта, расположенные по бокам опоры.
Извлеките опору.
Отсоедините шкив водяного насоса, отвинтив четыре крепежных болта. Во избежание прокручивания во время снятия болтов фиксируйте шкив отверткой.
После снятия шкива насоса отсоедините генератор Форд Фокус. Для этого отвинтите три крепежных болта и снимите всю проводку с генераторного узла.
Демонтируйте кронштейн передней правой подушки, отвинтив четыре болта со всех сторон и сняв шпильку.
Открутите болты 8 мм на верхнем наружном кожухе ГРМ и снимите кожух вместе с кронштейном.
Далее необходимо разместить валы по меткам с использованием специального шаблона для распределительного вала. Чтобы коленвал Форд Фокус не проворачивался, застопорите его фиксирующим болтом.
Установив фиксатор на коленчатый вал, выкрутите заглушку, размещенную спереди двигателя в нижней его части. Ремень кондиционера также потребует замены, поэтому смело его срезайте.
Проверните мотор за нижний болт коленчатого вала, проследив, чтобы обе метки на шестернях распределительного вала сдвинулись вверх.
После этого зафиксируйте коленчатый вал Форд Фокус специальным болтом, установив его в нижней части вместо заглушки.
Далее сверху установите шаблон между распределительными валами.
Теперь валы достаточно зафиксированы, чтобы снимать привод ГРМ. Прежде всего, вручную извлеките шкив коленвала, предварительно выкрутив болт.
Снимите переднюю нижнюю крышку, отвинтив крепежные болты.
Ремень на Форд Фокус 2 перед снятием и заменой необходимо ослабить путем перевода натяжного ролика в иное положение. Для фиксации ролика в данной позиции поднимите рычажок, расположенный позади и, совместив отверстия в рычажке и в заднем корпусе, вставьте шплинт или отрезок упругой проволоки.
Снимите натяжной механизм, открутив крепежный болт ролика.
Извлеките привод ГРМ для замены. Снимите также шестерню коленчатого вала и очистите ее от загрязнений.
Установите на место шестерню коленвала и наденьте новый ремень. Так как шестерня на Форд Фокус 2 не фиксируется шпонкой, ее можно установить в произвольном положении. Привод ГРМ также можно надеть в любой позиции, поскольку меток на нем нет.
Установите на место новый ролик, который также требует замены, предварительно зафиксировав его шплинтом.
После установки ролик закрепите болтом. Деталь на Форд Фокус 2 ставится в определенном положении благодаря наличию выступа на металлическом корпусе позади ролика.
Когда ременная передача надежно закреплена, можно вынимать шплинт. При этом ремень должен автоматически натянуться.
Установите на место переднюю крышку.
Смонтируйте шкив коленчатого вала Форд Фокус

Перед монтажом крайне важно произвести замену крепежа, потому что во время затяжки нужно прилагать некоторое усилие. И у шкива, и у шестерни отсутствуют фиксирующие шпонки.
В случае недостаточно затянутого крепежа шкива и шестерни коленвала могут сбиться метки

Это приведет к загибанию клапанов, и потребуется дорогостоящий ремонт всего двигателя.
Затяжка болта коленчатого вала на Форд Фокус выполняется в 2 приема. Сначала затяните болт с усилием 45 Нм. После этого доверните его на 90 градусов. Таким образом обеспечится достаточно сильная затяжка.
Убедитесь в правильном расположении меток и можете снимать фиксирующие элементы. По завершению замены выполните окончательную сборку всех оставшихся деталей.

Замена ремня ГРМ Ford Focus 2 1.6

Чтобы произвести замену ремня и ролика ГРМ Форд Фокус 2 1.6 л, необходимо установить автомобиль на ровную поверхность, яму или автоподъемник использовать необязательно. Работу выполняем в следующем порядке:

• выключаем зажигания, снимаем клемму с аккумулятора (обычно минусовую);
• ослабляем колесные болты, домкратим автомобиль, демонтируем переднее правое колесо;
• снимаем расширительный бачок – сдергиваем его с креплений (он держится на пластиковых «ушах»), отводим его в сторону. Сливать тосол и снимать шланги не требуется;
• отсоединяем крепление бачка ГУР, его тоже необходимо убрать в сторонку, так как он будет мешать разборке;
• чтобы добраться до болта шкива коленвала, демонтируем правый подкрылок – его можно полностью не снимать, а только отсоединить спереди и отвести его в сторону;
• снимаем переднюю пластиковую переднюю защиту под двигателем;
• удерживая стопором шкив к/вала от проворачивания, головкой с воротком ослабляем болт шкива;
• подвешиваем движок, его удобно установить на подкатном домкрате. Если такого приспособления нет, можно использовать любое другое поднимающее устройство, подстраховать мотор подпоркой;
• отворачиваем две гайки передней правой опоры двигателя, а по бокам ее еще два болта;
• вынимаем опору;
• отворачиваем четыре болта, крепящие шкив водяного насоса, чтобы шкив во время сдергивания болтов с места не прокручивался, удерживаем его отверткой;
• сняв шкив помпы, демонтируем генератор, он крепится на трех болтах, еще будет необходимо отсоединить от генераторного узла все провода
• отсоединяем кронштейн передней правой опоры (всего 4 болта с разных сторон, также придется снять и шпильку);
• демонтируем верхний наружный кожух ГРМ (болтики на 8), снимаем кожух вместе с кронштейном;
• устанавливаем валы по меткам, для этого понадобится специальный инструмент – шаблон для распределительного вала и фиксирующий болт от проворачивания коленчатого вала;

• чтобы установить фиксатор коленвала, выкручиваем заглушку, которая находится в нижней передней части движка. Ремень кондиционера можно будет срезать, так как его все равно придется менять;
• за нижний болт коленвала проворачиваем двигатель и смотрим, чтобы обе метки на шестернях распредвала поднялись наверх;
• установив сверху метки, внизу вместо технологической заглушки закрепляем фиксирующий болт коленвала;
• после фиксации коленчатого вала сверху между распредвалами устанавливаем шаблон;
• после такой фиксации валов уже можно снимать ремень ГРМ – сначала полностью демонтируем шкив коленвала (выкручиваем болт, а сам шкив снимаем руками);
• отворачиваем болты крепления передней нижней крышки, снимаем крышку;
• чтобы ослабить ремень, необходимо перевести натяжной ролик в другое положение. Сзади ролика рычажок поднимаем вверх, в совмещенные отверстия на рычажке и заднем металлическом корпусе вставляем шплинт или кусок жесткой проволоки. Таким образом, мы фиксируем ролик в отжатом положении;
• откручиваем болт крепления ролика, демонтируем натяжной механизм;
• демонтируем ремень ГРМ и шестерню коленвала, тщательно очищаем все поверхности шестерен от грязи и пыли;
• ставим на место шестеренку к/вала, устанавливаем новый ремень. Следует заметить, что шестерня коленвала «плавающая» (не фиксируется шпонкой), поэтому свободно устанавливается в любом положении;
• новый ролик сразу фиксируем шплинтом, устанавливаем на место. Ремень ГРМ тоже ставится в произвольном положении, меток на нем нет;
• на металлическом корпусе сзади ролика есть выступ, поэтому устанавливается деталь только в одном положении, после ее установки крепим ролик болтом;
• после того как ремень закреплен на месте, выдергиваем шплинт, должна произойти натяжка ременного механизма;
• монтируем нижнюю переднюю крышку;
• ставим на место шкив коленвала. Здесь очень важный момент – на шкиву и шестерне к/ вала нет шпонок, и здесь болт следует затягивать с определенным усилием, крепление шкива коленвала обязательно необходимо поменять;
• если шкив и шестерня к/в будут плохо затянуты, собьются метки, и произойдет беда – загнет клапана, будет необходим серьезный ремонт ДВС;
• болт к/вала затягиваем в два этапа – сначала с усилием 45 Нм, затем еще он доворачивается на 90 градусов. Усилие получается очень приличным.
• еще раз убедившись, что метки выставлены правильно, снимаем фиксаторы (приспособления), устанавливаем все детали на свои места, производим сборку.

Установка нового ремня ГРМ

Ставим новый ремень ГРМ и натяжной ролик, снимаем фиксатор ролика, тем самым натягивая ремень.

Убеждаемся, что коленвал уперся в наш фиксатор, после чего ставим на место нижнею крышку ГРМ и шкив коленчатого вала. Ставим новый болт коленвала.

Затягиваем его моментом 40 Н/м + доворачиваем на 90 градусов. После снимаем все фиксаторы и проворачиваем коленвал два оборота. Метки на распредвалах должны совпасть и фиксаторы коленвала и распредвала встать на свои места. Далее устанавливаем все детали в порядке обратном снятию. Все просто, главное внимательность ну и прямые руки конечно же.

Опасности, грозящие при износе ремня ГРМ

Дело в том, что износ ремня прогнозировать сложно, его состояние может зависеть не только от качества, заложенного при изготовлении, но и от состояния двигателя. Кроме того, что ремень работает при высоких нагрузках и высокой температуре, на него могут попадать эксплуатационные жидкости, масла (антифриз, тормозная жидкость, вода), а контакт с ними разрушает структуру и поверхность ремня, появляются трещины, возникает расслоение резиноматериала, появляется риск обрыва ремня.

Симптомы износа ремня

Этот ремень ГРМ в критическом состоянии – нужна срочная замена!

• Зубчатая поверхность ремня, внутренняя, ни в коем случае не должна иметь подрезов зубьев, заломов, а тем более, недостающих зубов.
• Наружная часть ремня, кроме следов физического износа и расслоения, не должна иметь следов подгорания или следов замасливания, попадания антифриза.

Даже незначительное рассогласование углов поворота коленвала и распредвала приведёт к очень нежелательной встрече клапанов с поршнями. Это чревато загибом клапанов в лучшем случае, а в худшем — разрушением поршней , загибом шатунов или разрушением коленвала. Исходя из этого, проверяем состояние ремня как минимум каждых 30 тысяч пробега.

Какой марки лучше покупать ремень ГРМ для Форд Фокус 2: советы автолюбителей

1. «Брать надо от известного поставщика».

«Рекомендую для замены изделия от GATES, DAYCO и CONTITECH. Эти фирмы поставляют свою продукцию на конвейеры в Европе и Америке, поэтому любой их ремень ГРМ по качеству будет практически не отличим от оригинального

Здесь важно не нарваться на подделку, поэтому приобретайте изделия исключительно у известных продавцов и от проверенных поставщиков. Что касается роликов, неплохие варианты выпускают SKF, NTN и INA, также поставляя продукцию на конвейерное производство автомобилей»

2. «Старые оказались практически целые».

«Не так давно взял на замену ремень DAYCO и ролик SKF вместо старых изделий от тех же производителей

Продавцы также советовали обратить внимание на GATES. Среди роликов можно брать немецкие SKF и японские SNR

Последние, кстати, лидируют на рынке подшипников. Замену ремней производил у официалов. Старые ремни мне вернули. Удивительно, но после 100 тысяч км пробега они почти все были целыми».

Инструкция по замене ремня ГРМ

Во время замены ремня газораспределительного механизма вам понадобится дополнительные приспособления для удерживания и прокручивания шкива коленчатого вала, фиксатор шестерен распределительных валов, специальный болт для фиксации двигателя в ВМТ и приспособление для откручивания шестерен распредвалов. Подробно о том, как самостоятельно изготовить вышеперечисленные приспособления можно узнать из Инструкции по изготовлению приспособлений по замене ремня ГРМ на Форд Фокус 1

1. Поддомкрачиваем и снимаем правое колесо. Также необходимо подставить по поддон картера вставить деревянную проставку и с помощью пневмодомкрата немного поддомкратить двигатель и открутить болты крепления опоры на двигателе и кузове автомобиля.

Открутив два болта на лонжероне, демонтируем под крылом защиту
Сверху двигателя в районе дроссельной заслонки отсоединяем трос газа
Открутив болт на 10, отсоединяем и приподнимаем расширительный бачок
Ключом на 10 ослабляем болты крепления шкива помпы

Теперь, открутив 4 болта верхней защиты ремня ГРМ, но не снимаем ее
Далее снимаем крышку клапанов. Для этого с помощью головки на 8 откручиваем по периметру 9 болтов + одну гайку на шпильке держателе. После чего немного сдвинув влево демонтируем ее.
Снимаем высоковольтные провода со всех свечей зажигания и ключом выкручиваем свечу первого цилиндра (крайняя от ремня привода ГРМ)
Теперь необходимо выставить поршень первого цилиндра в ВМТ. Для этого вставляем в свечное отверстие небольшую деревянную палочку примерно 30 см (подойдет деревянная шпажка для шашлыков) и с помощью приспособления начинаем прокручивать шкив коленвала до тех пор, пока палочка перестанет подниматься вверх, но и не начала опускаться вниз. Теперь обратите внимание на метку шкива коленвала, она должна совпасть с меткой на блоке цилиндров.

После этого необходимо зафиксировать от проворачивания двигатель. Для этого необходимо открутить болт на 10, который находится спереди на блоке между коллектором и картером и вместо него вкрутить болт-фиксатор коленвала, который был изготовлен заранее.

При положении поршня первого цилиндра в ВМТ, а также при совмещении метко на коленвалае и блоке кулачки распердвалов первого цилиндра должны быть направленные в разные стороны, а на хвостах распр. валов должны, бит прорези по всей длине, чтобы можно было в них вставить металлическую пластину.

После выполнения вышеперечисленных операций можно сказать, что двигатель зафиксирован.
Откручиваем ослабленные ранее крепления шкива помпы и снимаем его

Открутив головкой на «8» два болта крепления нижней крышки ремня снимаем ее

После этого аккуратно можно снять и верхнюю крышку ремня ГРМ, при этом обратите внимание на датчик на ней, чтобы он не повредился.
Удерживая приспособлением шкив коленчатого вала, голов­кой «на 18» отворачиваем болт крепления шкива и при необходимости производим замену сальника.

С помощью приспособления для удерживание шестерен фиксируем, а затем откручиваем сначала одну, а затем другую шестерни распредвала, при этом избегаем проворачивания и нарушения меток на коленвале.
С помощью ключа «Torx T-50» откручиваем правый нижний винт, а затем с помощью головки на 13” остальные болты крепления средней крышки защиты ремня ГРМ и снимаем ее вместе с нижним винтом крепления.
Ключом на 10 ослабляем крепление натяжного ролика
Шестигранником на 6, проворачиваем ось натяжного ролика, тем самым ослабляя натяжение ремня ГРМ, а затем снимаем ремень.

Также демонтируем и сам натяжной ролик, так как он подлежит обязательной замене.
На его место устанавливаем новый ролик, таким образом, чтобы металлическая лапка фиксатора попала в паз на головку блока, как показано на фото.

Затем с помощью ключа на 15 откручиваем крепление и снимаем направляющий ролик и на его место устанавливаем новый.

Теперь очередь нового ремня ГРМ. Заводим его согласно схеме.

На отрезках ремня ГРМ ШКИВ КОЛ.ВАЛА – НАПРАВЛЯЮЩИЙ РОЛИК – ШКИВ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ должны быть натянуты

Нельзя производить натяжку ремня ГРМ вращательными движениями шестернями распредвалов

Для натяжения ремня шестигранником на 6 проворачиваем ось ролика натяжителя до совмещения указателя натяжителя с прямоугольным отверстием фиксатора. После чего ключом на 10 зажимаем ролик.

Чтобы проверить натяжение и правильность установки ремня ГРМ Форд Фокус 1 необходимо снять все фиксаторы и прокрутить коленчатый вал двигателя на 360 градусов. Если метки на коленвале и блоке совпали, а натяжение ремня остался прежнее значит, вы все сделали правильно и можно производить сборку в обратном порядке.

Почему может оборваться ремень

• Низкое качество материалов. Ремень состоит из корда (нитей стекловолокна), слоя нейлона и защитной резиновой оболочки. Некоторые производители экономят на качестве резины, в результате защитное покрытие быстро растрескивается.
• Заклинивание помпы. Этот агрегат также приводится в действие ремнем ГРМ и при его остановке у ремня срезаются зубья.
• Самопроизвольное опускание натяжного ролика.
• Регулярное попадание на ремень грязи, машинного масла, других технических жидкостей.
• Неправильная установка. Если ремень перетянут, избыточное натяжение приведет к его быстрому износу. При слабом натяжении возможно проскакивание зубьев.
• Дефекты приводных шестерен. Даже небольшие повреждения зубьев (сколы, задиры) могут вызвать быстрый износ тканевой основы и корда, что чревато полным обрывом.

Замена ремня ГРМ Форд Фокус 2 1.6 16V Duratec Ti-VCT своими руками

1.6 16V Duratec Ti-VCT – двигатель довольно популярен на дорогах России. Именно этот мотор устанавливается на автомобили Форд Фокус 2.

По регламенту, смена ремня ГРМ должна производиться раз в каждые 160 тыс. километров, но так как русский климат довольно суровый, данную процедуру желательно проводить почаще.

Замена ремня ГРМ занятие не сложное, но на СТО за это возьмут приличные деньги.

Итак, для замены понадобятся следующие инструменты:

1. Набор фиксаторов JTC 4763 (ford Focus/C max)
2. Головка на 8,10,22
3. Отвертка (прямая)
4. Силовой ключ (+Труба)

Перед тем, как начать менять ремень, нужно сначала посмотреть пробег, в моем случае он был равен 61 тысячи.

Как говорится в регламенте, ремень нужно менять каждые 160 тысяч.

Ну все, приступаем, первым делом нужно открутить болты, держащие защитный кожух ремня.

Чтобы увидеть, в каком состоянии находится ремень, нужно отогнуть кожух и прокручивать двигатель. Ремень ГРМ нужно осматривать со всех сторон, только внимательный осмотр позволит нам определить износ.

В том случае, если на ремне присутствует множество трещин, значит, ремень нужно заменить. Перед тем, как начать менять ремень нужно открутить защиту картера двигателя. Она прикручена на 6 болтов (4 болта на 13″ и 2 болта на 17″).

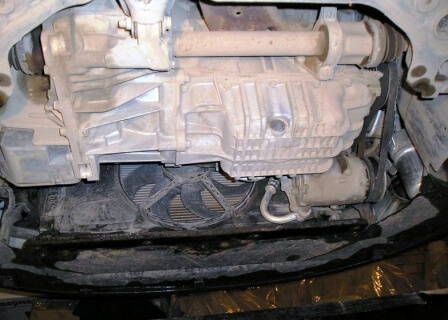

После того, как защита двигателя снята, Вы сразу же получите доступ к приводным ремням.

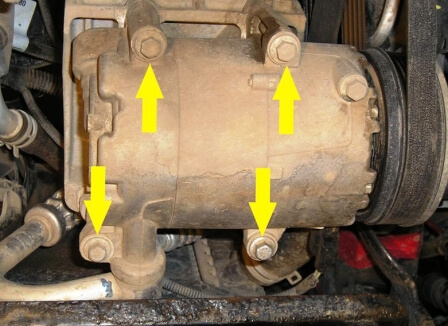

После нужно открутить болты и снять компрессор кондиционера.

Ремень компрессора снимаем, а сам компрессор ставим на место. На снятом ремне оставляем отметки, как он был установлен.

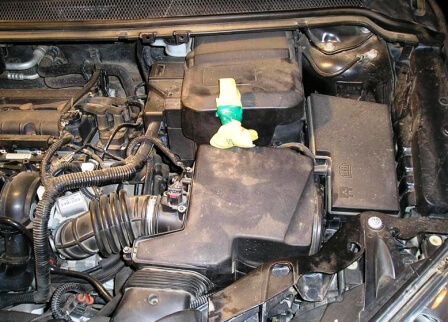

Теперь обесточиваем всё. Чтобы обесточить автомобиль, нужно снять клемму с аккумулятора, желательно еще и завернуть её в изоляцию.

Не забывайте про бачок с жидкостью ГУР, его нужно снять и убрать в сторону. Теперь можно отодвинуть сторону шланги с ОЖ.

Бачок с охлаждающей жидкостью снимаем и убираем в сторону, чтобы не мешался, в результате получим свободное место, благодаря которому добраться до кожуха ремня ГРМ не будет сложным.

• После приступаем к генератору, нужно выкрутить 2 верхних болта, а справа выкрутить и снять фишку и клемму на генераторе.
• Чтобы снять генератор нужно выкрутить нижний болт.

Как только генератор будет снят, вы сможете снять ремень. Далее нужно открутить 4 болта на шкиве, после снять его.

1. Начинаем откручивать верхние болты на защитном кожухе ремня ГРМ.
2. После с защитного кожуха нужно открутить нижние и центральные болты, а после снять его.
3. Как только Вы снимете защитный кожух, то сразу же увидите ремень ГРМ.

Перед тем, как снять ремень, в первую очередь нужно закрепить маховик, так как если его не закрепить, его провернет. Чтобы зафиксировать маховик, нужно снять стартер.

После вставить туда специальный фиксатор. Теперь нужно включить нейтралку, после начинаем крутить муфту по ходу часовой стрелки, крутить нужно до тех пор, пока она не окажется в положении на 11 часов. После этого берем фиксирующий болт коленвала.

• Его нужно закрутить место заглушки.
• Некоторые автовладельцы, иногда оставляют заметки положения маховика, это делается на тот случай, если все сорвется.
• Коленвал нужно зафиксировать 2-мя болтами.
• Берем ключ для удерживания шкива, в одну руку, а во вторую нужно взять головку на 18, после начинаем откручивать болт.
• Начинаем приподнимать двигатель домкратом, это нужно сделать для того, чтобы открутить и снять опору мотора.
• Опора движка крепится на 4-ых болтах.
• Как только снимите опору, начинайте сразу снимать держатели опоры.
• Начинаем устанавливать бабочку на муфты.
• После выкручиваем болт коленвала.

Начинаем снимать шкив

Его можно вытаскивать пользуясь держателем шкива. В самом конце шкив нужно тянуть аккуратно, желательно руками. Далее нужно снять крышку зубчатого шкива.

1. После, ролик натяжителя ремня ГРМ нужно расслабить и снять его.
2. Помните, что чека вставляется сразу.

Затем, ставим новый ремень ГРМ, не снимая чеки нужно затянуть натяжитель ремня, а после и болт коленчатого вала. Обязательно проверяем не сбилась ли метка на маховике.Ну вот и все, начинаем все собирать в обратной последовательности.

Не нашли ответ на свой вопрос?

Спрашивайте в х. Ответим обязательно!
