Как поменять радиатор охлаждения на ваз 2115

Порядок работы при установке

Установка нового радиатора, происходит в обратной последовательности. Вентилятор, первым делом, крепится на новую деталь, и только потом устанавливается на свое посадочное место. Монтаж производится также, как и снятие – под углом к двигателю.

Далее, наденьте на отводящее и подводящее отверстие патрубки, закрепив их хомутиками на местах соединений. Поставьте радиатор в правильном положении, под углом в 90 градусов. Установите прижимную пластину, и закрепите ее болтами.

Теперь, можно заливать охлаждающую жидкость, и проверить новую деталь на целостность. Заливать тосол, необходимо через верхнее отверстие, расположенное под заливной крышкой. При этом, крышка расширительного бачка должна быть открыта, дабы избежать воздушных пробок. После того, как охлаждающая жидкость достигнет нужного уровня, залейте тосол в расширяющий бачок, до отметки MAX. Теперь, закройте обе крышки, и заведите двигатель. Проверьте систему охлаждения на наличие течи, особенно в местах соединений. Если течь отсутствует, то Вы можете смело эксплуатировать свой автомобиль. Если же, при осмотре, Вы обнаружили потеки, то новый радиатор, скорее всего, бракованный.

Расширительный бачок

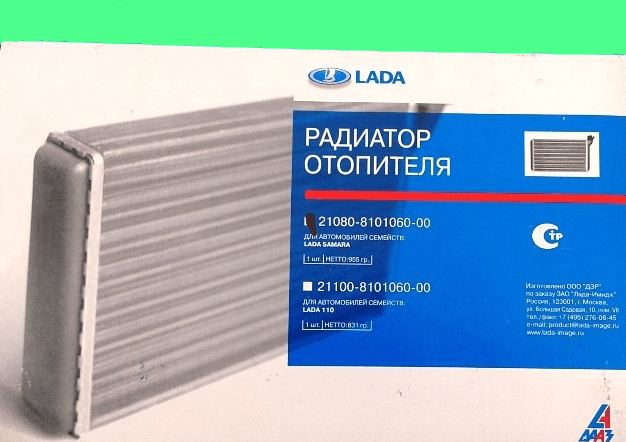

Выбираем новый радиатор отопителя

На новые автомобили семейства ВАЗ ставятся теплообменники Димитровградского автоагрегатного завода. При их производстве используется технология французской компании VALEO (фирма SOFICA).

Оригинальный радиатор отопителя производства ДААЗ имеет небольшие соты

При покупке нового радиатора следует прежде всего учитывать:

• частоту установки поперечных пластин;
• прочность и жёсткость пластин;
• наличие пластиковых завихрителей в круглых алюминиевых трубках.

Радиаторы ДААЗ отличаются от аналогов мельчайшими сотами, в которых поперечные пластины расположены на очень маленьком расстоянии друг к другу. За счёт этого воздух долго находится в контакте с сердцевиной и сильнее нагревается. Высокая жёсткость пластин не позволяет им деформироваться при лёгких воздействиях.

Советы по покупке и замене патрубков на ВАЗ2115

Как и на любом автомобиле возникает момент, что появляется необходимость замены патрубков системы вентиляции и отопления салона автомобиля. Неисправность возникает по разным причинам. Патрубки получают трещины из-за частых перемен температуры. Иногда попадание масел и бензина тоже приводит к неисправности. Обычно под хомутами крепления образуются трещины и дырки в патрубках. При некачественных патрубках, резкое повышение давления в системе охлаждения (ДВС) двигателя автомобиля тоже приводит к неисправности патрубков.

Совет по экономии

Возникает необходимость замены патрубков новыми. Не стоит тратиться на новые патрубки, выпускаемые именно на систему охлаждения и вентиляции ВАЗ2115. Через год они потрескаются, порвутся. Лучше купить шланг отопителя от автомобиля газель диаметром 16мм. Шланга длиной 3 метра будет достаточно. По наружному диаметру шланга покупают хомуты для крепления на штуцерах.

Для замены неисправных патрубков машину ставят на эстакаду, на смотровую яму. Двигатель автомобиля должен остывать хотя бы в течение часа.

Устройство системы охлаждения

При работе мотора выделяется много тепла для отвода, которого служит охлаждающая система автомобиля, состоящая из таких узлов:

• 1 — Радиатор печки.
• 2, 3 — Отводной, подводной патрубки отопителя.
• 4 — Шланг помпы.
• 5 — Патрубок, идущий от расширительного бачка.
• 6, 12 — Пароотводящие шланги.
• 7 — Крышка бачка.
• 8 — Бачок расширительный.
• 9 — Термостат.
• 10, 19 — Отводящие патрубки.
• 11, 13 — Подводящие патрубки.
• 14 — Охлаждающий радиатор.
• 15 — Сливная пробка радиатора.
• 16 — Вентилятор обдува радиатора.
• 17 — Помпа

Нужно слить охлаждающую жидкость из системы. Открывают крышку расширительного бачка. Снимают боковушки панели приборов в кабине. Открывают кран подачи жидкости на радиатор печи. Сливают охлаждающую жидкость в емкость 10 литров, ослабив затяжной хомут подачи жидкости на радиатор печи, и отсоединив сам патрубок. При этом нужно быть осторожным, чтоб охлаждающая жидкость не попала в глаза. Направляют конец патрубка в емкость, так как жидкость с емкости, после замены патрубков, нужно будет залить обратно в систему охлаждения. Для удобства работы снимают воздушный фильтр.

Снимают сначала наружные патрубки, затем патрубки с радиатора печи в кабине. По размеру патрубков отрезают шланг отопителя. Для удобства насаживания на штуцера, слегка смазывают поверхность штуцеров солидолом, либо литолом. Сначала насаживают шланг на штуцера радиатора печи, затем на трубки крана, предварительно не забыв поставить хомуты на шланг. Хомутами закрепляют шланг на штуцерах и трубках. Те же самые действия выполняются на трубках и штуцерах снаружи. После сборки, проверяют надежность затяжки хомутов крепления шланга на трубках и штуцерах.

Заливают охлаждающую жидкость в расширительный бачок, только до максимальной метки, ставят на место воздушный фильтр. Крышку расширительного бачка закрывают. Заводят автомобиль, прогревают до срабатывания вентилятора охлаждения. Смотрят, нет ли утечек охлаждающей жидкости с системы охлаждения. При правильном ремонте, не бывает утечек. При необходимости добавляют охлаждающую жидкость в бачок, до достижения среднего уровня между метками минимальный и максимальный.

В чем плюсы заказа патрубков и других автозапчастей через интернет?.

В первую очередь хотелось бы отметить, насколько удобно сидеть на диване дома и выбирать нужные автозапчасти для машины. При этом не имеет значения, какая на улице в этот момент погода. Кроме этого, при помощи интернета реально купить детали для авто и на работе. Все объясняется тем, что для заказа товаров в онлайн-режиме не требуется много времени. Несколько кликов мышкой и продукция из виртуального автомагазина будет заказана, останется лишь дождаться ее доставки.

Нет никакой разницы, какая марка и модель автомобиля. Для всех машин в интернете есть автозапчасти. Такая покупка выгодна для тех, кто ценит свое время. При необходимости всегда возможно заказать автодетали из любого города. Об их доставке переживать не стоит, ведь этим занимается курьерская служба. Обычно товар привозится покупателю в кротчайшие сроки.

В завершение осталось лишь уточнить, что стоимость на детали в виртуальных магазинах доступная. По этому поводу автовладельцу не придется переживать. При осуществлении покупки таким способом у него появится возможность сэкономить.

Как снять и установить радиатор системы охлаждения на ВАЗ 2114

Снятие радиатора с машины:

1. Первым делом нужно слить охлаждающую жидкость.
2. Затем можно снять вентилятор. Если нет необходимости, то можно снять радиатор в сборе с вентилятором.
3. Ослабляем 2 хомута крепления верхнего и нижнего шлангов и отсоединяем их от радиатора.
4. При помощи пассатижей  расшплинтовываем хомут и отсоединяем пароотводящий шланг радиатора от расширительного бачка.
5. Достаем радиатор из моторного отсека.

Установка радиатора:

1. Перед установкой, его нужно почистить от мусора. Внутренности можно промыть моющим средством для системы охлаждения.
2. Если вы ставите новый радиатор, то нужно переставить со старого резиновые опоры и пробку сливного отверстия, если на новом их нет.
3. Устанавливаем все на место в обратном порядке.
4. После установки нужно проверить герметичность соединений.

Видео по снятию радиатора:

Как поменять радиатор,снятие и установка на ВАЗ 2114-2115

Начнем с тосола,  надо его слить, открутив сливную пробку на нижнем левом углу радиатора…

Радиатор Лада 2108-2115

…, а после – открутим фильтр воздушный (как у нас показано   внизу на фото), который  крепится на двух болтах,под головку на 13 – в данном случае. Освобождаем фильтр от воздуховода, ослабив хамут (под фигурную отвертку).

Далее, для того, чтобы освободить радиатор от “телевизора”, нам нужно открутить верхнее крепление радиатора сняв две гайки на 8 и освободив его от железного хамута.

Откручиваем гайки верхнего крепления радиатора

Замена радиатора…

После чего, ослабляем хомутик “обратки” расширительного бочка

Как открутить шланг обратки расширительного бочка

И переходим к патрубкам. На фото внизу показано, что их можно снять ослабив хомуты с помощью отвертки или ключом на 7 или 8.

Как открутить патрубок от термостата

На фотографии выше мы видим, что нижний патрубок не просто прикручен к термостату, а посажен на герметик, что исключает возможность протекания. так же снимаем и верхний патрубок.

Снимаем верхний патрубок радиатора

Обязательно отсоедините штекер питания вентилятора.

как отсоединить штекер вентилятора радиатора

А теперь аккуратно вытащите радиатор и проследите за тем, чтобы не потерять посадочные подушечки. Их две по нижним углам радиатора.

Замена патрубков радиатора

А теперь нужно снять вентилятор с радиатора. Для этого нужно открутить четыре гайки на 10. Где они расположены вы можете увидеть на фотографиях ниже.

Замена вентилятора радиатора

Замена вентилятора радиатора охлаждения

После чего, таким же образом, установите вентилятор к новому радиатору и установите на свои места два патрубка. И в обратном порядке установите радиатор на место.

Радиатор лада

В конце остается лишь залить тосол (лучше антифриз). Его нужно залить в расширительный бачок. Тосола в такой радиатор заливается примерно 8 литров. Но, залив полный радиатор и расширительный бачок заведите машину и пусть она работает. По мере нагревания термостат откроется и тосол в расширительном бочке уйдет в систему. Потом уже доливайте потихоньку до максимальной отметки на расширительном бочке.

заправка радиатора, как заменить тосол

Источники

• arbi-idirisov.ru/kak-pomenyat-radiator-na-vaz-2114-2115/
• remont2114.club/kak-snyat-i-ustanovit-radiator-sistemy-ohlazhdeniya-na-vaz-2114/
• drive2.ru/l/7594748/

Конструкция и схема работы отопителя салона ВАЗ 2114

Салон автомобиля ВАЗ 2114 в холодное время года обогревается с помощью отопителя или печки. Основу печки составляет радиатор. С помощью системы воздуховодов и заслонок тепло от него направляется в разные зоны салона. Тем самым создаётся микроклимат, не позволяющий замерзать стёклам и обеспечивающий комфортные условия для водителя.

Печка в автомобиле ВАЗ 2114 работает по довольно простому принципу

Схема работы отопителя довольно проста. Источником тепла является работающий двигатель, для охлаждения которого используется специальная жидкость — тосол. При движении тосола по замкнутому кругу происходит передача тепла от горячего мотора к зонам остужения. В легковом автомобиле таких зон две — это радиаторы системы охлаждения двигателя и отопителя. Горячий тосол передаёт тепло холодному воздуху, который циркулирует через соты радиаторов с помощью вентиляторов. Тем самым тосол остывает и возвращается к мотору, где в очередной раз нагревается. Этот процесс при работающем двигателе должен быть непрерывным.

Ремонт радиатора

Очистить систему трубок радиатора от отложений и накипи вполне возможно. Для этого можно воспользоваться теми же чистящими средствами, которые обычно применяются в быту («Силит», «Крот», Comet). Впрочем, подойдут любые химически активные составы, включая «Кока-кола» (наверняка вы неоднократно видели материалы, посвящённые этому напитку в части химических свойств). Как показывает практика, лучших результатов удаётся добиться, работая со снятым радиатором, но это не критично. Вполне удовлетворительную чистку можно выполнить и без демонтажа радиатора. Схема промывки очень проста: сливается тосол, отсоединяются все патрубки, после чего в заливную горловину заливают чистящее вещество. Затем запускается мотор, который при включённой печке должен проработать на холостом ходу порядка 40 – 120 минут.

После прочистки радиатор подвергается тщательно промывке, для чего можно использовать проточную воду из крана, подключённую посредством подходящего шланга. Завершающий этап – просушка радиатора сжатым воздухом (при наличии компрессора) или естественным путём, на что потребуется не менее суток. Наличие течи – проблема намного более серьёзная. Устраняется она посредством пайки. При этом нахождение течи само по себе может оказаться трудоёмкой задачей, которую без снятия радиатора выполнить малореально.

Пайка также затруднительна, поскольку материал изготовления трубок радиатора – алюминий. Для такой работы нужен очень мощный паяльник, дополненный специальными припоями и флюсом. Качество пайки зависит и от навыков работника, выполняющего такой ремонт: если они невелики, высока вероятность того, что со временем течь восстановится в том же месте. Поэтому имеет смысл поменять радиатор на новый, стоимость которого варьируется в пределах тысячи рублей.

Меняем радиатор охлаждения двигателя на ВАЗ-2114 своими руками: снятие и замена

Радиатор охлаждения – одна из наиболее важных деталей системы охлаждения двигателя автомобиля. Поломка радиатора может привести к перегреву двигателя и, как следствие, последующему выходу из строя. Последствием перегрева двигателя может стать капитальный ремонт двигателя и всей системы охлаждения. В этом случае можете рассмотреть установку силового агрегата от иномарки.

Замена радиатора на ВАЗ-2114

Для выполнения работы необходимы следующие инструменты и материалы:

• ключи и головки на 8 и на 10;
• плоскогубцы;
• отвертка;
• герметик.

Последовательность замены

Работы выполняются, когда двигатель автомобиля остыл. Снимаем пробку с расширительного бачка, сливаем тосол.

Снимаем пробку с расширительного бачка

Снимаем корпус воздушного фильтра.

Снимаем корпус воздушного фильтра

Демонтируем радиатор вместе с охлаждающим вентилятором, что проще или сначала вентилятор, а затем сам радиатор, что несколько сложнее. Для этого снимаем разъем питания двигателя электровентилятора, снимаем хомуты и отсоединяем все патрубки, подходящий к радиатору.

Демонтаж радиатора охлаждения и его патрубков

Отворачиваем пластину, фиксирующую радиатор, наклоняем его в сторону двигателя и извлекаем с места установки.

Отворачиваем пластину, фиксирующую радиатор

Монтаж нового радиатора выполняется в обратном порядке. После установки на место, необходимо залить новый тосол в расширительный бачок, проверить работу двигателя и срабатывание системы охлаждения. Дождаться включения вентилятора охлаждения и проверить, не закипает ли тосол в бачке.

Заливаем тосол в радиатор и расширительный бачок

Работа по замене радиатора охлаждения двигателя на автомобиле ВАЗ-2114 – процесс достаточно простой, и, обладая основными слесарными навыками, можно выполнить его самостоятельно.

Обязательные условия – аккуратность и соблюдение инструкции. Система охлаждения двигателя – одна из основных и поэтому требует постоянного внимания и ухода, охлаждающую жидкость необходимо периодически заменять. Уход за системой охлаждения обеспечит долгую жизнь двигателя и удешевит эксплуатацию самого автомобиля.

Основные причины поломки радиатора

Радиатор охлаждения двигателя

Рассмотрим основные причины поломки радиатора на ВАЗ-2114:

1. механические повреждения (отскочившие камни или крупный мусор на дороге);
2. отложения внутри трубок в виде накипи или ржавчины, грязь;
3. повреждения в результате ДТП.

Как не допустить перегрева двигателя?

Чтобы не допустить перегрева двигателя, необходимо постоянно следить за количеством охлаждающей жидкости в расширительном бачке, за работой термостата и состоянием самого радиатора.

Так выглядит только что установленный новый радиатор охлаждения двигателя. Надо следить, чтобы он был чистым и регулярно его продувать.

Появление следов охлаждающей жидкости на асфальте после кратковременной или продолжительной стоянки, а также мокрые следы на самом радиаторе – это сигнал для проверки радиатора на герметичность и возможно последующей замены.

Перегрев двигателя

Причинами утечки охлаждающей жидкости могут быть мелкие трещины или ослабление соединений. В таких случаях можно выполнить ремонт радиатора даже без его демонтажа. Когда ремонт невозможен, единственный выход – замена.

Подробное видео о замене радиатора охлаждения на ВАЗ-2114

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Какой бензин лить в ладу гранту, рекомендации производителя

Можно ли в приору заливать 92 бензин, рекомендации производителя

Затяжка гайки хвостовика редуктора ваз 2107 и Нива

Запах бензина в салоне ваз 2107, возможные причины неисправности, способы устранения

Двигатель работает с перебоями на холостом ходу ваз 2110 инжектор

Проводка ваз 2114 инжектор 8 клапанов: общая схема, передний жгут, боковой, задний

Регулятор холостого хода на ваз 2112, признаки неисправности, как снять, проверить на работоспособно…

При повороте руля слышен стук в районе колеса ваз 2114

Замена краника печки ВАЗ 2113, 2114, 2115

Для владельцев автомобилей ВАЗ 2113, 2114, 2115 замена краника печки своими руками ремонт не самый сложный, но очень важный. Как правило, неисправность данного узла приводит к протечке охлаждающей жидкости и перегреву двигателя, что в свою очередь может стать причиной значительно более дорогостоящего ремонта. Конечно, заменить краник печки вам могут и в ближайшем СТО, но научившись выполнять такой ремонт самостоятельно, владелец ВАЗ 2113, 2114 или 2115 сможет не только сэкономить, а и решить проблему как можно быстрее.

Деталь представляет собой прочную металлическую конструкцию, которую сложно повредить.

Необходимые запчасти

Новые запасные части с сертификатами и артикулами – гарантия совместимости с другими компонентами системы отопления, простоты установки, правильного функционирования и длительного срока службы.

• 2108-8101150;
• 21080810115000;
• 2108-8101150-12;
• LV 0108.

Помимо меняемой детали мастеру потребуются и другие запчасти:

• 2 патрубка из ремкомплекта 237РШ;
• 4 уплотнительных хомута из металла.

Инструменты, которые потребуются в работах

Для замены краника печки ВАЗ 2114, 2113 и 2115 не требуется не только особенных навыков, но и специального инструмента. Все необходимое в каждом гараже:

• охлаждающая жидкость, совместимая с залитой ранее;
• короткие отвертки;
• сливная емкость для антифриза;
• ветошь;
• ключи рожково-накидного типа;
• герметизирующий состав;
• накидные головки;
• фонарик и перчатки.

Самостоятельная замена краника печки ВАЗ 2115, 2116, 2113 вполне экономически целесообразна. В официальных автосервисах по состоянию на 11 ноября 2021 года цена работ составляет в среднем 2 тысячи рублей (без учета стоимости самой детали), в небольших мастерских – около 1, 5 тысячи рублей. Работы не сложны, с ними справиться любой автовладелец с руками, но предварительно нужно изучить этапы, как заменить краник отопителя. Параллельно владелец автомобиля сможет самостоятельно определить состояние системы в целом.

Порядок выполнения работ

Для замены краника отопителя ВАЗ 2114, 2113 и 2115 автомобиль нужно установить на удобной для работ площадке (предпочтительнее в помещении). Алгоритм выполнения ремонта:

1. Слейте охлаждающую жидкость. Это необходимо делать на холодном моторе. Старый антифриз сливается в емкость через пробку, которая расположена в передней части автомобиля внизу картера.

Для удобства работ и их возможности рекомендуем максимально отодвинуть переднее пассажирское кресло, что позволит демонтировать полку снизу торпедо (под бардачком). После снятия крышки будут доступны крепежи накладки.
Выкрутите 5 саморезов накладки и получите доступ к патрубку и поврежденной старой детали.
Сначала слегка ослабьте, а после снимите металлические стяжки

Демонтаж патрубков необходимо выполнять осторожно, на пол целесообразно проложить старые тряпки, которые впитают оставшиеся объемы вылившегося антифриза.
Сняв патрубки, выкрутите ключом 2 гайки на шпильках. Теперь кран – в полном доступе

Осталось отсоединить тросик, который управляет заслонкой, и снять старую деталь.

Далее выполняется монтаж элементов в обратной последовательности: сначала панели, затем – полки. Не забудьте также закрутить пробку слива.
Удалите воздух из системы отопления, выкрутите пробку с расширительного бачка коллектора впуска мотора, отсоедините патрубок, залейте новый антифриз. Количество жидкости определяется ее вытеканием. Залив нужный объем антифриза немедленно присоединяем патрубок.

Так же замену краника ВАЗ 2114 можно посмотреть на видео:

Резюмируем

По завершению работ нужно завести двигатель автомобиля и осмотреть герметичность системы. Также необходимо проверить работоспособность режимов заслонки лето/зима и теплопередачу в салон. Если проблемы не обнаружены, машину можно смело эксплуатировать.

Пошаговая инструкция по снятию и установке печки

Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.

Инструмент и расходные материалы

Для работы понадобятся следующие инструменты:

• крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт);
• набор гаечных ключей;
• ёмкость и шланг резиновый для слива охлаждающей жидкости;
• ветошь, кусок клеёнки.

Порядок действий при замене

Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:

1. Сначала слейте тосол на холодном двигателе.
2. Затем открутите саморез, находящийся за пластмассовый заглушкой. Снимите бардачок на автомобиле ВАЗ 2114

Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.

Открутите шурупы крепления щитка приборов

Открутите два верхних и два нижних самореза крепления щитка приборов.

Так снимается нижний кожух рулевой колонки

Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.

Вытащите штеккер из гнезда прикуривателя.

Отсоединение разъемов колодок магнитолы и вытащить её

Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.

Отверните саморезы крепления пластмассовой консоли

С обеих сторон выверните саморезы крепления пластмассовой консоли.

Отверните два самореза крепления консоли

Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.

Отсоединение пластмассовой консоли от панели

Отсоедините консоль от панели. Обязательно маркером или насечками пометьте отсоединённые клеммы от кнопок на консоли
На консоли отсоедините клеммы с кнопок включения света, обогрева заднего стекла, противотуманных фонарей и др. Обязательно пометьте их маркёром или насечками в порядке расположения.

Отсоедините консоль от панели.

Отсоедините колодку подсветки пепельницы.

Открутите два самореза от диагностического разъёма

Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль. Осторожно снимите консоль

Осторожно снимите консоль

Аккуратно снимите консоль и отложите её в сторону.

Открутите два самореза крепления металлической основы

Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.

Открутите четыре самореза крепления «торпедо»

Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.

Выверните два больших самореза крепления металлической конструкции

Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.

Снимите металлическую конструкцию и вытащите ЭБУ

Вытащите из-под консоли электронный блок управления.

Для доступа к радиатору печки следует приподнять левую сторону торпеды

Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».

На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.

Со шлангов открутите хомуты, соединяющие радиатор с системой охлаждения двигателя

Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя.

Снимите резиновые трубки с патрубков теплообменника.
Слейте охлаждающую жидкость из радиатора в подготовленную ёмкость. Извлечение неисправного радиатора из гнезда
Извлеките радиатор отопителя из гнезда.
Установите новый радиатор, выполнив все операции в обратном порядке. Чтобы избежать образования в системе охлаждения воздушной пробки, снимите шланг с дроссельного узла
Для того чтобы в системе охлаждения не образовалась воздушная пробка, следует снять шланг с дроссельного узла, предварительно ослабив хомут. Тосол заливайте в расширительный бачок тонкой струйкой. Одновременно следите за концом отсоединённого шланга — как только из него потечёт жидкость, поставьте его на место и закрутите хомут.

Видео: замена радиатора печки ВАЗ 2114

В процессе эксплуатации автомобиля встречаются ситуации, которые любой автолюбитель может разрешить самостоятельно. Замена радиатора печки относится именно к такому типу операций. Как видно из статьи, сделать это своими руками довольно просто. Главное, чтобы после снятия и установки радиатора у вас не оставалось лишних деталей, а все саморезы и хомуты были плотно затянуты. Удачи на дорогах!

Устройство и причины замены радиатора печки

Радиатор печки ВАЗ 2114 имеет простую, но прочную конструкцию. Его сердцевина состоит из двух рядов алюминиевых трубок и поперечных тонких металлических пластин, образующих соты. Это обеспечивает накопление тепла в сердцевине. Концы трубок развальцованы в торцевых пластинах и герметизированы специальными материалами. Этим обеспечивается плотное прилегание сопрягающихся поверхностей. К торцам сердцевины приварены три пластмассовых бачка. Два бачка на одной стороне соединены с системой охлаждения, а третий — на противоположной стороне — обеспечивает циркуляцию тосола в радиаторе.

Замена радиатора охлаждения на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Радиатор охлаждения — установлен в передней части автомобиля, когда машина едет, радиатор охлаждает за счёт потока воздуха который летит на него, а так же при езде, охлаждающая жидкость циркулирует по всей системе охлаждения и радиатор тоже затрагивается, поэтому то двигатель при езде не так сильно греется чем в том случае, когда стоишь на одном месте и не куда машина не едет.

Примечание! Чтобы заменить радиатор, инструментов по минимуму нужно, но времени придётся потратить не мало, в общём пригодятся: Различного рода гаечные и накидные ключи, а так же отвёртки, обязательно ёмкостью для слива охлаждающей жидкости запаситесь ну и домкратом если вдруг придётся поднимать переднюю часть у автомобиля (Поднятие передней части, может понадобится только в случае если автомобиль низкий или ёмкость большая, вить как то нужно под него подложить её, ну и её защиту снять мы Вам рекомендуем, чтобы уж ни капли на неё не попало и жидкость хорошо слилась, ничего при этом не испачкав!

Где находится радиатор охлаждения? Он прикручен к телевизору автомобиля (Это передняя часть на которой фары располагаются, бампер, противотуманки и так далее) за счёт гаек, менять его не сложно на 8 клапанных автомобилях, но если машина обладает 16 клапанным движком, то заменить радиатор в таком автомобиле будет не так то и просто (На обоих движках он снимается практически идентично, но просто на шестнаре не удобно его вытаскивать), более подробно посмотреть на местонахождение радиатора, Вы можете на фото которое размещено чуть ниже:

Когда нужно менять радиатор охлаждения? Он меняется только в одном случае, а именно только тогда когда радиатор потёк, заметить быстрое убывание охлаждающей жидкость Вам может быть и не удастся, но всё же то как машина греться будет когда несколько литров выльется из системы охлаждения, Вы почувствуете сразу, после увиденного (Когда Вы поймёте что машина греется сильно, как не грелась ранее), открывайте капот и проверяйте уровень ОЖ который не должен убавляться (Это если система охлаждения полностью за герметизирована), если Вы вдруг увидите что уровень ОЖ мал, но хотя новую жидкость заливали ранее, то это верный признак того что где то жидкость подтекает, найти где она подтекает не трудно, но вот если окажется что это радиатор течёт (Его и в первую очередь смотрите), то в таком случае он сразу же меняется на новый, но если вдруг Вы решите сэкономить, то можете отдать его на ремонт или отремонтировать сами, радиаторы ремонтируются посредством пайки или сварки, более подробно как это делается смотрите в видео-ролике, который размещён по ниже:

РЕМОНТ ИЛИ ЗАМЕНА РАДИАТОРА

Рассмотрим подробно особенности проведения работ.

ПРОМЫВКА

Замена радиатора охлаждения требуется в том случае, если по причине его засорения греется ДВС. Но прежде, чем менять, можно попробовать промыть систему охлаждения двигателя ВАЗ 2114. Часто промывка помогает, и греться мотор перестает. Промывку производим следующим образом:

• Ставим автомобиль на ровную площадку;
• Отворачиваем пробку расширительного бачка;
• Сливаем ОЖ с радиатора, отвернув нижнюю пробку;
• Скручиваем водяную заглушку с блока цилиндров (она находится между ДВС и вентилятором в районе стартера) и сливаем антифриз из блока;
• Заворачиваем пробки и заливаем в систему простую чистую воду;
• Даем поработать мотору, сливаем воду. Если вода вытекает грязная, повторяем промывку. Процедуру повторяем несколько раз, пока сливающаяся вода не станет чистой;
• После промывки заливаем новую ОЖ. Следует учесть, что объем системы охлаждения ВАЗ 2114 составляет 7,8 л, и если весь тосол не входит в систему, скорее всего в ней образовалась воздушная пробка. Нужно максимально заправить емкость во избежание перегрева ДВС.

Часто советуют делать промывку на холодном моторе, чтобы не ошпариться горячим антифризом. С одной стороны вроде бы верно, но на холодную вся грязь осядет на стенках СОД, и эффективность промывки будет не столь велика. Да и не ждать же каждый раз, когда остынет вода. Необходимо просто сливать ОЖ аккуратно, и работать в плотной непромокаемой одежде и перчатках. Также нужно помнить, что срок годности тосола и антифриза колеблется от 2 до 5 лет.

ЗАМЕНА

Замена радиатора охлаждения на ВАЗ осуществляется очень просто:

1. Снимаем пробку расширительного бачка;
2. Сливаем тосол из радиатора и блока цилиндров. Необходимо заранее приготовить емкость для жидкости;
3. Демонтируем корпус воздушного фильтра, он будет мешать вынуть радиатор;
4. Разъединяем штекер элетровентилятора, откручиваем два болта его крепления и демонтируем узел;
5. Ослабляем хомуты там, где удобнее, и сдергиваем патрубки;
6. В верхней части радиатора снимаем два болта крепления к кузовной рамке, наклоняем его корпус в направлении к двигателю и вынимаем деталь. Снятие радиатора завершено;
7. Сборку производим в обратном порядке, затем заливаем тосол и запускаем двигатель.

РЕМОНТ

При желании можно произвести мелкий ремонт охлаждения двигателя своими руками, но чаще ремонтируют в качестве вынужденной меры:

• Если необходимо доехать до какого-нибудь пункта назначения;
• В случае, когда на замену не рассчитывали, и пока нет денежных средств.

Пластмассовые бачки можно заделать эпоксидной смолой или запаять, против течи через соты пользуются специальным химическим составом, который добавляется в тосол и закупоривает текущие места. Но не исключено, что такая химия осложнит прохождение ОЖ по всей системе.

Поэтому ремонт своими руками часто становится экономически неоправданным, а времени на бесполезное «лечение» уходит немало. Правда, есть более дорогие медные радиаторы, но они и ремонтируются проще – медь можно запаять.

Ремонт термостата вряд ли целесообразен, такую деталь лучше сразу менять. Тем более, что стоит он порядка 350-500 рублей.

ЗАМЕНА ПАТРУБКОВ

Замена патрубков системы охлаждения ВАЗ 2114 провести очень просто – сливаем ОЖ, ослабляем хомуту и производим замену. В магазинах патрубки часто продаются комплектом, также комплектом рекомендуется их менять.

Замена патрубков – просто ( можете применить герметик в места стыка)

Принцип сборки многих российских машин осуществляется довольно не качественно, поэтому работоспособность многих механизмов, в том числе и охлаждающая система ваз 2114 оставляет желать лучшего.

Для выявления и произведения необходимых ремонтных работ, нужно иметь представление о состоянии и методе работы охлаждающей системы.
