Как заменить радиатор печки ваз-2114 своими руками

Пошаговая инструкция по снятию и установке печки

Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.

Инструмент и расходные материалы

Для работы понадобятся следующие инструменты:

• крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт);
• набор гаечных ключей;
• ёмкость и шланг резиновый для слива охлаждающей жидкости;
• ветошь, кусок клеёнки.

Порядок действий при замене

Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:

1. Сначала слейте тосол на холодном двигателе.
2. Затем открутите саморез, находящийся за пластмассовый заглушкой. Снимите бардачок на автомобиле ВАЗ 2114

Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.

Открутите шурупы крепления щитка приборов

Открутите два верхних и два нижних самореза крепления щитка приборов.

Так снимается нижний кожух рулевой колонки

Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.

Вытащите штеккер из гнезда прикуривателя.

Отсоединение разъемов колодок магнитолы и вытащить её

Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.

Отверните саморезы крепления пластмассовой консоли

С обеих сторон выверните саморезы крепления пластмассовой консоли.

Отверните два самореза крепления консоли

Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.

Отсоединение пластмассовой консоли от панели

Отсоедините консоль от панели. Обязательно маркером или насечками пометьте отсоединённые клеммы от кнопок на консоли
На консоли отсоедините клеммы с кнопок включения света, обогрева заднего стекла, противотуманных фонарей и др. Обязательно пометьте их маркёром или насечками в порядке расположения.

Отсоедините консоль от панели.

Отсоедините колодку подсветки пепельницы.

Открутите два самореза от диагностического разъёма

Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль. Осторожно снимите консоль

Осторожно снимите консоль

Аккуратно снимите консоль и отложите её в сторону.

Открутите два самореза крепления металлической основы

Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.

Открутите четыре самореза крепления «торпедо»

Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.

Выверните два больших самореза крепления металлической конструкции

Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.

Снимите металлическую конструкцию и вытащите ЭБУ

Вытащите из-под консоли электронный блок управления.

Для доступа к радиатору печки следует приподнять левую сторону торпеды

Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».

На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.

Со шлангов открутите хомуты, соединяющие радиатор с системой охлаждения двигателя

Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя.

Снимите резиновые трубки с патрубков теплообменника.
Слейте охлаждающую жидкость из радиатора в подготовленную ёмкость. Извлечение неисправного радиатора из гнезда
Извлеките радиатор отопителя из гнезда.
Установите новый радиатор, выполнив все операции в обратном порядке. Чтобы избежать образования в системе охлаждения воздушной пробки, снимите шланг с дроссельного узла
Для того чтобы в системе охлаждения не образовалась воздушная пробка, следует снять шланг с дроссельного узла, предварительно ослабив хомут. Тосол заливайте в расширительный бачок тонкой струйкой. Одновременно следите за концом отсоединённого шланга — как только из него потечёт жидкость, поставьте его на место и закрутите хомут.

Видео: замена радиатора печки ВАЗ 2114

В процессе эксплуатации автомобиля встречаются ситуации, которые любой автолюбитель может разрешить самостоятельно. Замена радиатора печки относится именно к такому типу операций. Как видно из статьи, сделать это своими руками довольно просто. Главное, чтобы после снятия и установки радиатора у вас не оставалось лишних деталей, а все саморезы и хомуты были плотно затянуты. Удачи на дорогах!

Как самостоятельно диагностировать неисправность радиатора отопления

Протекание охлаждающей жидкости из отопительного радиатора заметить сложно, так как само устройство скрыто от наших глаз глубоко за панелью приборов. Кроме того, он находится еще и в корпусе отопителя. Признаками течи радиатора может быть либо снижение уровня ОЖ в расширительном бачке при отсутствии видимых подтеканий, либо же влажные пятна на ковролине в салоне со стороны водителя.

Непроходимость радиатора отопителя чаще всего является следствием использования некачественной и дешевой охлаждающей жидкости или попаданием в систему грязи. Также пробка может возникнуть из-за длительной эксплуатации устройства. Ее признаком является поток холодного воздуха из дефлекторов при открытом кране отопителя и работающем вентиляторе.

• кран отопительной системы не открывается как следует;
• неправильно работает или вышел из строя термостат;
• внутри системы охлаждения появился засор, препятствующий потоку воздуха.

Замена обычно требуется, когда из радиатора начинает вытекать охлаждающая жидкость, а также при внутренних засорах (например, грязь, ржавчина).

По существу и, что нужно делать

Далее, перейдем к описанию пошаговой замены радиатора отопителя (печки) на ВАЗ-2114. Первым делом, нужно провести диагностику поломки или неисправности.

Она (от авт. диагностика) заключается в определении причин проблем в работе отопления и состоит из следующих возможных вариантов:

• Большая разница между температурой патрубков подвода и отвода тепла;
• Система отопления не подает тепло в салон автомобиля;
• Наблюдается вытекание антифриза из радиатора печки (контур тепла протекает).

Если наблюдается вышесказанное, то не стоит откладывать ремонт на потом. Особенно при надвигающемся сезонном похолодании. Как только замечены проблемы или неисправности в работе отопительной системы автомобиля – нужно срочно провести замену радиатора печки (отопителя) автомобиля.

Причинами возникновения неисправностей могут быть:

• Проток радиатора печки (отопителя) забился (со временем патрубки имеют свойство засорятся);
• Произошел износ радиатора (с течением времени металлы истощаются, это происходит из-за динамического изменения температур, атмосферного давления и коррозии металлов).

Небольшое уточнение. Замену радиатора системы отопления ВАЗ-2114 можно провести двумя способами: можно демонтировать панель (торпедо) или без демонтажа панели приборов. Специалисты СТО, например, используют первый вариант, так как хорошо разбираются во всех нюансах и тонкостях приборной панели. Второй способ, как правило, используют все остальные.

Что нам нужно для работы:

1. Отвертки, разные и много, желательно хороший набор;
2. Ключи, разные и много, желательно хороший набор;
3. Несколько хомутов, новых, обязательно подходящих по диаметру патрубков;
4. Радиатор, желательно новый, как совет, импортный;

Важное уточнение. Важно выбрать правильный тип радиатора для системы внутреннего отопления

Например, алюминиевые радиаторы имеют большее количество боковых ребер, чем их конкуренты, соответственно воздушные каналы шире, что позволяет увеличить эффективную передачу тепла при холостых оборотах. При этом, недостатком является быстрое остывание при быстром нагреве, а при протекании невозможно провести ремонтные работы – только замена радиатора. А медные радиаторы, например, долго остывают при длительном разогреве, и в случае протекания их можно ремонтировать с помощью пайки. Из недостатков, медных радиаторов, стоит выделить меньшее количество ребер, узковатые и быстро забивающиеся каналы (из-за чего чаще приходится проводить ремонтные работы), недостаточный обогрев при холостом ходе

Также, сейчас часто используют разные примеси при производстве радиаторов, на что следует также обращать внимание при покупке

Небольшое уточнение. Замена радиатора отопителя ВАЗ-2114 без демонтажа приборной панели (торпедо) – очень длительный и требующий терпения процесс.

Переходим к фазе ремонта:

1. Нужно заглушить машину и поднять капот. Обесточить АКБ. Ставим тару под крышкой печки для сливания антифриза.
2. Регулятор температурного режима нужно переключить на максимальное значение.
3. Неспеша откручиваем крышку отопительного контура для слива жидкости. Если эту крышку быстренько открутить, то есть вероятность, что зальется генератор.
4. Возвращаемся в салон автомобиля и отодвигаем передние кресла – назад. Обязательно застилаем передние сиденья клеенкой или чем-то похожим, предварительно откинув спинки кресел.
5. Проводим снятие (откручивание) центральной стойки. Для этого выкручиваем напольные крепежи (справа и слева), верхний крепеж и боковой. Не забываем про наличие заглушек на крепежах.

1. Демонтируем бардачок.
2. Выкручиваем крепления панели приборов (торпедо) пока она не начнет ходить ходуном. Это необходимо для того, чтобы не снимать панель приборов целиком, а просто – отодвинуть, для доступа к радиатору системы отопления (печки).
3. Теперь открыт доступ к регулирующим тросикам отопительного крана. Нужно снять кончики этих тросиков с проушин регулировочных рычажков, что размещены на передних сиденьях (водительском и пассажирском).
4. Кожух радиатора отопителя теперь можно снять.
5. Хомуты патрубков тоже снимаем.

1. Вместе с напарником, очень аккуратно, нужно приподнять панель (торпедо) и вытянуть ее на себя, это позволит достать старый радиатор и, соответственно, установить новый.

1. Далее, нужно провести сборку системы внутреннего отопления в обратной последовательности.

Замена

Теперь переходим непосредственно к процедуре замены. Вам нужно разобраться в том, как снять агрегат, чтобы потом на его место установить новый радиатор отопителя.

Если следовать по определенному алгоритму, тогда работа без особых проблем будет выполнена даже без внушительного опыта и серьезных навыков в подобном деле.

https://youtube.com/watch?v=GcNZ7y50KQ4

Для начала слейте из системы охлаждения двигателя жидкость. Для этого внизу радиатора предусмотрена специальная пробка.
Чтобы не обжечься в процессе сливания ОЖ, рекомендуется дать двигателю некоторое время на остывание. Делать это следует, если вы только заехали в гараж.
Печка располагается справа на передней консоли. В связи с этим придется выполнить демонтаж данного узла.
Обязательно сперва отключите минусовую клемму от аккумуляторной батареи

Так вы сумеете избежать коротких замыканий и перегорания проводки.
Теперь отсоединяем крепежные винты, удерживающие консоль на кузове.
Здесь важно действовать максимально аккуратно, не нарушать последовательность работ.
Перед снятием убедитесь, что все винты откручены, иначе вы рискуете попросту сломать пластиковый элемент.
Чтобы работа проходила удобно для вас, рекомендуем позаботиться о качественном освещении. Помимо основного света в гараже, также возьмите переноску или воспользуйтесь налобным фонариком.
Есть достаточно простая инструкция по демонтажу печки. Для этого снимите бардачок, открутите крепежные винты, отодвиньте консоль справа на достаточное расстояние, чтобы можно было работать

Только не забудьте зафиксировать консоль, иначе она будет постоянно мешать, возвращаясь на исходное место.

Для этого снимите бардачок, открутите крепежные винты, отодвиньте консоль справа на достаточное расстояние, чтобы можно было работать. Только не забудьте зафиксировать консоль, иначе она будет постоянно мешать, возвращаясь на исходное место.

1. Подготовьте емкость, куда будет сливаться остаток охлаждающей жидкости. Теперь отключаем резиновые патрубки, которые выходят от радиатора. Настоятельно рекомендуем следить, чтобы тосол или антифриз не попали на обивку вашего салона.
2. После этого корпус печки разбирается, в результате чего вы можете добраться до радиатора, достав его со своего посадочного места.
3. Перед обратной сборкой обязательно убедитесь, что в печке отсутствуют щели, корпус не имеет механических повреждений, следов деформации. При их наличии замена радиатора результата желаемого не даст.

Если вы в зимний период времени проводите работу, обратите внимание, не издает ли вентилятор вашего отопителя при запуске свист или звук, похожий на скрип. Это свидетельствует о том, что износились втулки электрического двигателя. Они подлежат обязательной замене.
Работу по сборке узла с уже новым радиатором выполняйте в обратной последовательности.
Следите, чтобы все крепежи, предусмотренные заводом, оказались на своих местах

Если после сборки остались якобы лишние детали, придется демонтировать все заново и искать, откуда выпала эта деталь.
После сборки выполните заливку новой охлаждающей жидкости и проверьте отопитель на предмет правильной работы. Двигатель прогревается до рабочей температуры. Так вы поймете, ушла ли проблема, либо печка не хочет работать по другим причинам.

Они подлежат обязательной замене.
Работу по сборке узла с уже новым радиатором выполняйте в обратной последовательности.
Следите, чтобы все крепежи, предусмотренные заводом, оказались на своих местах. Если после сборки остались якобы лишние детали, придется демонтировать все заново и искать, откуда выпала эта деталь.
После сборки выполните заливку новой охлаждающей жидкости и проверьте отопитель на предмет правильной работы. Двигатель прогревается до рабочей температуры. Так вы поймете, ушла ли проблема, либо печка не хочет работать по другим причинам.

https://youtube.com/watch?v=JYC8ijuYJdg

При установке нового элемента постарайтесь аккуратно усадить его на свое место

Крайне важно не повредить ребра и не допустить их загибания.. Причину придется устранять, хотите вы того или нет. Вряд ли вас привлекает перспектива ездить зимой при одинаковой температуре, что внутри салона, что на улице

Вряд ли вас привлекает перспектива ездить зимой при одинаковой температуре, что внутри салона, что на улице

Причину придется устранять, хотите вы того или нет. Вряд ли вас привлекает перспектива ездить зимой при одинаковой температуре, что внутри салона, что на улице.

 Загрузка …

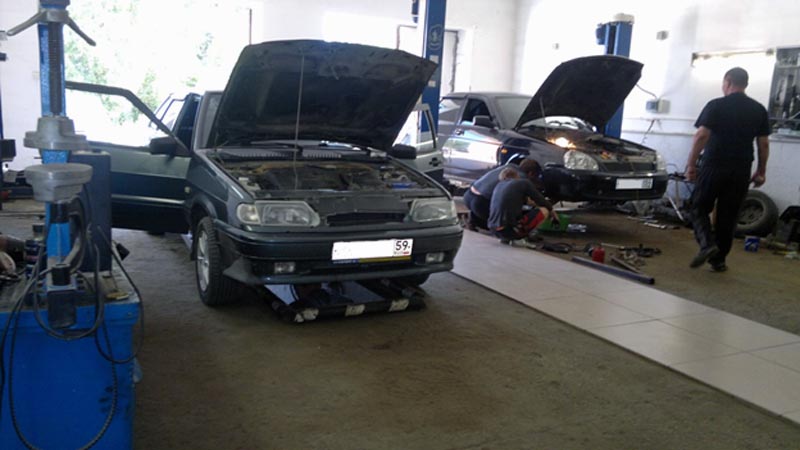

Сколько данный ремонт стоит в сервисе?

При должной сноровке провести демонтаж старого элемента отопления можно самому, даже без снятия консоли. Понятно, что процедуру гораздо легче проводить при снятой консоли, но при недостатке времени провернуть замену можно и так. Для работы не нужна яма или подъемник, но в холодные дни заниматься ремонтом не стоит. При отсутствии условий лучше обратиться за квалифицированной помощью к мастерам в сервис. Цена за эту работу, в зависимости от региона, стартует от 1500 тысяч рублей и выше. За ремонт поломки на ВАЗ такая цена довольно велика, но она обусловлена трудным доступом к заменяемому элементу.

Выбираем новый радиатор отопителя

На новые автомобили семейства ВАЗ ставятся теплообменники Димитровградского автоагрегатного завода. При их производстве используется технология французской компании VALEO (фирма SOFICA).

Оригинальный радиатор отопителя производства ДААЗ имеет небольшие соты

При покупке нового радиатора следует прежде всего учитывать:

• частоту установки поперечных пластин;
• прочность и жёсткость пластин;
• наличие пластиковых завихрителей в круглых алюминиевых трубках.

Радиаторы ДААЗ отличаются от аналогов мельчайшими сотами, в которых поперечные пластины расположены на очень маленьком расстоянии друг к другу. За счёт этого воздух долго находится в контакте с сердцевиной и сильнее нагревается. Высокая жёсткость пластин не позволяет им деформироваться при лёгких воздействиях.

Ваз 2115: замена радиатора отопителя своими руками

Для того чтобы заменить радиатор отопителя на ВАЗ-2115 с «евроторпедой», необходимо ее снять. Но возможен вариант замены радиатора отопителя без полного снятия панели приборов.

Итак, приступаем.

Отключаем минусовую клемму от аккумулятора. Сливаем охлаждающую жидкость. Для этого откручиваем сливную пробку на блоке цилиндров с помощью головки на «13».Пробка находится чуть ниже модуля зажигания. Иногда, в зависимости от конструкции модуля зажигания, его необходимо снять, т.к. он перекрывает доступ к пробке.

Чтобы потери охлаждающей жидкости свести к минимуму, под  двигатель ставим емкость для сбора жидкости и выкручиваем пробку. Также снимаем пробку с расширительного бачка, иначе в нем образуется разряжение, которое будет удерживать охлаждающую жидкость.

Для дальнейшей работы потребуются следующие инструменты:

• Отвертки – крестовая и с плоским жалом
• Набор головок, а точнее головки на «8» и «13»
• Ключик на «8»
• Зубило и молоток

Подготовили инструмент – приступаем к работе

1. Снимаем облицовочный кожух рулевого вала, отключаем кнопку «аварийки».
2. Выщелкиваем подрулевые переключатели  и, сняв с них разъемы, убираем в сторону.
3. Отключаем серый и черный провода от основы токосъемных колец  звукового сигнала, предварительно  запомнив, где какой, иначе сигнал может срабатывать от поворота руля.
4. Выкручиваем винты и снимаем боковые экраны консоли.
5. Открываем крышку, которая закрывает диагностический разъем и, выкрутив 2 винта, снимаем разъем со щитка панели приборов. Снимаем разъем  с прикуривателя и лампы подсветки пепельницы.
6. С блока управления отопителем снимаем ручку переключателя скоростей и ручки рычагов управления заслонками.
7. Снимаем магнитолу, раскрепляем и вытаскиваем «салазки» магнитолы (они будут мешать при снятии щитка панели приборов).
8. Выкрутив 7 винтов (один находится под декоративной заглушкой справа от блока кнопок), отсоединив разъемы от кнопок и блока БСК, снимаем щиток панели приборов.
9. Снимаем комбинацию приборов.
10. Откручиваем болты крепления центрального кронштейна  (верхние, к сожалению, на фото не видны) вот там то и пригодится ключик на «8». Вытаскиваем  кронштейн и, отсоединив разъем блока управления двигателем, убираем.
11. Раскрепляем блок управления отопителем и опускаем его вниз, насколько позволят троса управления заслонками.
12. Отмечаем с помощью маркера  положение, в котором находится рулевая колонка, чтобы при сборке поставить ее на то же место. С помощью зубила откручиваем 2 срезных болта, не срубаем, а именно откручиваем, ударами проворачиваем их против часовой стрелки. При сборке нужно поставить новые (в крайнем случае, можно поставить обычные, не срезные), но лучше поставить  те, какие предусмотрены конструкцией. Откручиваем 2 гайки на «13» и опускаем колонку на сидение.
13. Снимаем накладки передних стоек.
14. Ослабляем хомуты и снимаем патрубки с радиатора отопителя.  Необходимо  либо что-то подставить, либо подложить  хорошо впитывающий жидкость материал, так как  в радиаторе остается немного охлаждающей жидкости.
15. Далее откручиваем 5 винтов, которые  держат «Торпедо».  Два – в районе передних стоек, два – под ними снизу панели и один в нише рулевой колонки, справа от регулятора подсветки приборов.
16. Все, можно приступать к замене радиатора. Для  этого правую сторону панели приборов отводим в сторону. Откручиваем 3 самореза, крепящие радиатор к корпусу отопителя. Еще один держит трос управления заслонкой, его также выкручиваем, освобождаем трос. Вытаскиваем радиатор из корпуса отопителя.
17. При необходимости  очищаем внутреннюю часть отопителя  через открывшееся отверстие (обычно пух и сухие листья).
18. Ставим новый радиатор и собираем в обратной последовательности.
19. Нюансы сборки.
20. При сборке следите за тем, чтобы уплотнитель панели приборов со стороны лобового стекла находился на своем месте. Промежуточный корпус центрального сопла стоял там, где ему положено без перекосов. Проводка  должна проходить через те же проемы, что и до разборки, иначе придется начинать сборку с начала.
21. После сборки закручиваем сливную пробку.  Заливаем охлаждающую жидкость, новую или старую, предварительно пропустив ее через  мелкозернистое сито. Для очистки очень хорошо использовать  воронку для фильтрации краски (продается там же, где автокраски).
22. Прогреваем машину до срабатывания вентилятора радиатора. Проверяем соединения на наличие протечек. Проверяем работу отопителя, заслонок. Проверяем работу электрооборудования панели приборов.
23. На этом замена радиатора отопителя завершена.

Источники

Почему не греет печка Ваз 2114 – распространенные причины

На фото: Старый неисправный радиатор печки Ваз 2114

И так, почему же плохо греет печка Ваз 2114? Причин этому на самом деле может быть очень много, вот список самых распространенных из них:

1. Естественный износ (течь радиатора, коррозия и накипь)
2. Забитые патрубки (наличие засора)
3. Не герметичность воздуховодов
4. Неисправность резистора
5. Поломка моторчика печки

Не прогревается салон Ваз 2114

Так же довольно часто возникает следующая причина: из основного радиатора охлаждения стал уходить тосол, а в салоне автомобиля под ковриком пассажира образовалась лужица.  Отличить тосол от воды можно по характерному запаху и цвету жидкости, так почему же течет тосол?

1. Порвались или рассохлись (расслоились) патрубки;
2. Плохо затянуты хомуты в отопительной системе
3. Течь из радиатора отопителя

И как вы поняли точно выявить неисправность в данном случае поможет визуальный осмотр патрубков системы.

Течь радиатора печки «Четырнадцатой»

Течь радиатора печки Ваз 2114 возникают в двух случаях:

1. Пробит радиатор камнем или другим предметом
2. Естественный износ (коррозия и др)

В этом случае так же необходимо провести осмотр автомобиля на предмет вытекания тосола (ОЖ) из радиатора.

Инструкция по снятию и замене

Если необходимо произвести демонтаж отопителя, то нужно будет полностью снимать и разбирать приборную панель. Что касается непосредственно замены радиаторного устройства, то для этого достаточно будет только частично разобрать консоль. Ремонт такого плана — не особо простая затея, однако, если вы наберетесь терпения и сил, то сможете все сделать своими руками. Для выполнения работ вам потребуется стандартный слесарный инструмент, включая отвертки, гаечные ключи, плоскогубцы.

Замена радиатора печки ВАЗ 2114 выполняется следующим образом:

В первую очередь, производится слив антифриза из системы отопления. Для этого нужно выкрутить заливную крышку расширительного бачка и слить расходный материал из основного радиаторного узла в заранее подставленную емкость под сливное отверстие. Когда жидкость из радиатора будет слита, необходимо выкрутить крышку в блоке цилиндров, что позволит слить жидкость и из БЦ. Если вы заметили, что антифриз стал темным, при этом в нем имеется осадок и отложения, то скорей всего, расходный материал уже отработал свой срок службы и его пора менять.
Затем вам нужно демонтировать аудиосистему из центральной консоли. Извлеките рамку, вытащите саму магнитолу и отсоедините от нее разъемы и провода, после чего девайс можно будет демонтировать.
Далее, снимается заглушка и выкручиваются шурупы рамки, которая фиксирует приборную панель — всего вам надо открутить 4 шурупа — два сверху и два снизу. Саму приборку демонтировать необязательно.
Выполнив эти действия, вам нужно будет удалить с управляющего блока системы отопления все рычаги управления и ползунки.
Далее, производится демонтаж защитного кожуха на рулевой колонке, фиксаторы расположены сверху и снизу.
Следующим этапом будет снятие крышки разъема для диагностики, он расположен в центральной консоли, под прикуривателем. Чтобы сделать это, вам нужно выкрутить саморезы, которые фиксируют непосредственно сам разъем, после чего крышку можно без проблем снять. На этом этапе будьте осторожны, чтобы не повредить разъем. Сделав это, можно отсоединить разъем от прикуривателя.
После выполнения этих действий нужно отключить все разъемы и штекеры, которые имеются на центральной консоли. На этом этапе будьте внимательны — все разъемы лучше заранее отметить, в противном случае вы сможете перепутать их во время сборки панели.
Далее, извлекается блок сигнализаторов, для этого нужно выкрутить два шурупа. Таким образом, центральная рамка приборной панели будет свободна, так что можно ее снять. Сделав это, вы сможете добраться до разъема подсветки прикуривателя, его также надо будет отсоединить.
Следующим этапом будет демонтаж вещевого ящика — бардачка. Он крепится на шести саморезах, их нужно выкрутить.
По бокам контрольного щитка имеются фиксаторы — саморезы, их также надо будет открутить. Выкрутите винты, которые фиксируют крепление ЭБУ.
Затем открутите еще несколько саморезов, при помощи которых фиксируется блок регуляторов отопительной системы.
Далее, на передних стойках кузова имеются пластиковые обшивки, их нужно будет демонтировать, для этого, опять же, необходимо открутить саморезы.
Между рулевой колонкой, а также панелью имеется специальный шуруп, его также необходимо выкрутить. Выполнив эти действия, вы ослабили центральную консоль, теперь остается только приподнять ее вверх и в сторону кресел. Полностью снимать консоль необязательно — вам нужно, чтобы ее отодвинутого состояния хватило для того, чтобы извлечь радиатор. Панель нужно зафиксировать сбоку.
Теперь вам необходимо добраться до хомутов, установленных на шлангах отопительного узла, отверткой ослабьте их. Снимите шланги, но перед этим обхватите их тряпкой, поскольку из них, скорей всего, выйдут остатки антифриза

Обратите внимание на состояние патрубков — если вы видите, что они изношены или сильно забиты, на них есть следы повреждений, то лучше сразу замените их. Непосредственно радиатор фиксируется к корпусу отопителя при помощи трех саморезов — их нужно выкрутить, а само устройство — извлечь

После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

Цена вопроса

Цены на радиаторы разные, но они примерно варьируются в одном диапазоне. Стоимость устройств зависит от качества изделия, производителя, а также места, где оно покупается. К примеру, изделия компании Luzar для ВАЗ 2114 в среднем стоят на рынке от 900 до 1300 рублей. Алюминиевые радиаторы от производителя ДААЗ в среднем стоят около 1 тысячи рублей.

 Загрузка …

Процесс замены

Такой отечественный производитель, как АвтоВАЗ, привык удивлять своих поклонников, полагая, что только так можно переориентировать внимание современных водителей на отечественные автомобили, заставить их поверить в то, что они ничуть не хуже, а по некоторым параметрам лучше, нежели иномарки. Исходя из этого, каждая новая модель АвтоВАЗа впечатляет не только оригинальными инженерными решениями, но и более интересными дизайнерскими идеями. К сожалению, почему-то без внимания остались только ручки управления отопителем

Они выполнены из грубого пластика, а непривлекательная форма совершенно не подходит для стильного салона

К сожалению, почему-то без внимания остались только ручки управления отопителем. Они выполнены из грубого пластика, а непривлекательная форма совершенно не подходит для стильного салона.

Оригинальные ручки отопителя Лады Гранты

Если вы не желаете мириться с некоторыми эстетическими изъянами, предлагаем вам ознакомиться с нашими рекомендациями, опираясь на которые вы сможете преобразовать панель управления отопителем, украсив её яркими и привлекательными переключателями.

Алгоритм действий

Первоначально вам придётся разыскать стильные ручки для отопителя, которые будут вас впечатлять своим внешним видом. Можете позаимствовать их у иномарок. Конечно, они идеальным образом не будут подходить к вашему автомобилю, но разве ваши «золотые» руки не смогут сотворить чудеса, если мы подскажем, как это всё сделать.

Новые крутилки для отопителя

Итак, после того, как вам удалось найти красивые переключатели для отопителя, может быть, даже украшенные неоновой подсветкой, можно приступать к непосредственной модернизации панели управления печки. Не забудьте подготовить нужные инструменты, поскольку голыми руками вы точно не сможете сотворить чудо. Вам явно понадобятся:

• кусачки;
• напильник;
• пилка;
• суперклей;
• старые переключатели отопителя;
• новые варианты с иномарки.

Возьмите в руки старый переключатель, переверните его, теперь вы точно обнаружите посадочное место, располагаемое в центре. Именно его вам нужно аккуратно срезать. Теперь возьмите новый переключатель и примерьте к нему эту отрезанную часть

Очень важно, чтобы они «подружились», если вы заметите лишние части, препятствующие плотному контакту, рекомендуем вам поработать напильником, спиливая лишние выступающие части или неровные поверхности

После того как вы убедитесь в том, что отрезанный элемент идеально подходит к новой ручке, возьмите суперклей и склейте эти обе детали. Аналогичные действия проделайте со второй ручкой для отопителя. Мы уверены, что вы приняли решение заменить оба переключателя, а не один. Иначе весь процесс модернизации будет бессмысленным. Оставьте обе ручки немного «отдохнуть», а если говорить всерьёз, то позвольте суперклею максимально крепко схватить обе части вашей модернизированной ручки. Спустя небольшой промежуток времени, которого достаточно для действия клея, возьмите переключатели и насадите их на прежнее место. В связи с тем, что мы сохранили центральную часть, они «сядут» без проблем. Внешняя поверхность ручек, их форма будут способствовать заметному улучшению внешнего вида панели управления отопителем

Будет привлекать внимание и подсветка, которая сопровождает ваши новые переключатели для отопителя

Панель регулировки отопителя в темноте

После проведения таких несложных манипуляций печка вашего автомобиля будет радовать вас не только хорошим обогревом салона, но и красивым видом.

Итак, модернизировать кое-что в собственном автомобиле удаётся каждому, кто не боится работать, кто, воспользовавшись рекомендациями, начинает уверенно действовать.

Как поменять радиатор печки ВАЗ 2114 (2115) своими руками

Производить замену нужно, когда произошла протечка радиатора отопителя или он забился. В случае если радиатор забился, его можно продуть Кёрхером, но учтите, что он может испортиться под действием высокого давления.

Для того чтобы снять радиатор, необходимо заранее слить охлаждающую жидкость и разобрать приборную панель. В случае когда охлаждающая жидкость ещё хорошая, её можно после замены вышедших из строя элементов опять залить назад.

Чтобы сэкономить время, можно не снимать панель полностью, а обойтись лишь частичным разбором.

Первоначально вам потребуется снять консоль и бардачок. Для этого отверните крепления панели с левой стороны. После чего оттяните панель на себя и снимите радиатор, но, скорее всего, в одиночку это сделать не удастся и нужно будет обратиться к кому-нибудь за помощью, так как вдвоём работать удобнее.

Открутите крепления панели с обеих сторон и ослабьте кронштейны, идущие от пола (там, где находится ЭБУ), а также снимите полностью бардачок. Отогните панель и при помощи помощника извлеките радиатор.

Когда вы доберётесь до радиатора отопителя, отсоедините колодку проводов от электродвигателя печки. После чего вам будет нужно отвернуть две гайки крепления с правой стороны и две гайки слева. После этого ослабьте хомуты, которые держат патрубки, и отсоедините радиатор.

Старые шланги будут со временем выходить из строя и охлаждающая жидкость может начать подтекать.

Последним шагом по сборке будет установка приборной панели и заливание охлаждающей жидкости.

Когда все действия по замене будут выполнены, запустите двигатель и проверьте, как работает отопление, хорошо ли и быстро нагревается. Если тепла долго нет, то, возможно, была не полностью удалена воздушная пробка.

Протечка крана считается одной из самых неприятных проблем с отопительной системой. Если вовремя не обнаружить проблему, то может просто залить охлаждающей жидкостью салон автомобиля. Чтобы диагностировать утечку, достаточно иметь при себе фонарик и визуально осмотреть состояние крана. Но также причиной утечки могут стать трещины на патрубках или радиаторе.

Производить замену лучше на специальной ремонтной яме:

1. Слейте охлаждающую жидкость.
2. Доберитесь до патрубков, которые соединяют двигатель и кран отопителя. Ослабьте хомуты патрубков и произведите зачистку резьбы 2 шпилек, которыми закрепляется кран. Для этого вам понадобится щётка по металлу и WD-40.
3. Отсоедините поочерёдно все патрубки. При этом может подтекать охлаждающая жидкость.
4. После чего в салоне нужно будет убрать боковую накладку торпеды и, если есть необходимость, заменить патрубки.
5. Затем вам придётся вернуться под машину и при помощи торцевого на «10» открутить гайки крепления крана.
6. Вернитесь опять в салон и потяните на себя кран, затем снимите пружинный фиксатор и отсоедините кран от троса управления.
7. Затем, когда кран откручен, можно его поменять на новый. Затем собирать всё назад следует в обратном порядке.

Неисправность отопительной системы салона влечёт для водителя негативные последствия. Выход из строя радиатора печки приводит к тому, что лобовое стекло не прогревается и покрывая наледью. Именно поэтому необходимо немедленно устранить поломку.
