Замена пыльников шруса на рено логан

Подготовка к замене гранаты

Вкратце все действия выглядят так: надо снять поворотный кулак в сборе со ступицей и тормозным диском. Для этого от кулака отключают разъём ABS, удаляют тормозной суппорт и т.д. Эти действия можно назвать подготовительными.

Результат всех стараний

Сначала попробуйте выкрутить гайку передней ступицы (ключ «на 30»). Если получится, нужно вывесить авто на домкрате. Затем, сняв колесо, отключайте датчик ABS.

Двухпроводной электрический разъём

Сожмите лепестки разъёма и отсоедините его от кулака.

Долой суппорт

Обычным рожковым ключом «на 18» надо выкрутить два винта крепления суппорта. Снимать колодки не нужно.

Временно избавились от суппорта

Тормозной механизм можно подвесить на пружине, прикрепив его на проволоке.

Разъединяем кулак и рычаг подвески

При помощи двух торцовых ключей «на 16» надо скрутить гайку с винта, который стягивает щёчки кулака (см. фото). Затем щёчки пытаются разжать при помощи шлицевой отвёртки.

Снизу кулак стянут одним винтом

Попробуйте теперь надавить на рычаг подвески сверху – палец опоры должен выйти из кулака. Если этого не происходит, используйте молоток и досточку

Но важно не переусердствовать!

Откручиваем рулевой наконечник

Надо отвернуть две гайки: одну – на шпильке наконечника, вторую – на рулевой тяге. Гайку на тяге только ослабляют (см. фото).

Два отдельных элемента крепления

В первом случае нужен ключ «на 16», во втором – «на 22». А затем, пользуясь съёмником, шпильку выжимают из отверстия в рычаге.

Наконечник почти что снят

Вместо съёмника часто используют молоток и деревянную доску. Делать так не рекомендуется. Подробнее о выборе и замене рулевых наконечников в этом материале.

Заблаговременно определить выход из строя правого и левого ШРУСа, можно несколькими способами.

1. Для начала в ходу необходимо повернуть руль в одну из сторон, в этот момент попытаться ускориться. Данную процедуру нужно повторять в обе стороны. Если в результате данного теста вы услышите посторонний шум или хруст, в таком случае придется диагностировать соединения более досконально. Вполне возможно, имеет повышенный износ сепаратор ШРУСа.
2. Крайней мерой заблаговременного определения поломки, является повышенный люфт приводного вала, проверить это несложно. Остановите автомобиль и выверните руль в одну из сторон, после чего поставьте автомобиль на ручной тормоз и методом раскачивания привода определите поломку. Как правило, износ внутреннего шарнирного углового соединения Рено, показывает себя именно таким образом.

Замена ШРУСа Рено Логан

Если один из приводов колес начал хрустеть, его необходимо заменить. Замена ШРУСа Рено Логан не представляет большой сложности, и при желании любой водитель ее может сделать самостоятельно.

Работу можно выполнить прямо на земле, потребуется только ровный участок, и желательно производить замену в сухую теплую погоду. Замену левого приводного вала выполняем следующим образом:

глушим мотор, ставим машину на ручник;
в первую очередь ослабляем гайку передней колесной ступицы, после при снятом колесе ее сдернуть с места будет сложно;
поддомкрачиваем автомобиль, и снимаем левое колесо;
отворачиваем гайку рулевого наконечника, сдергиваем наконечник и отводим его в сторону;
отсоединяем шаровую опору от поворотного кулака;

оттягиваем поворотный кулак с амортизаторной стойкой влево – если привод прикипел и не сходит со шлицов ступицы, следует аккуратно постучать по валу наружного ШРУСа, но нужно делать это очень осторожно, можно нарушить резьбу;

отводим стойку с кулаком в сторону;
сливаем с коробки передач трансмиссионное масло, предварительно подготовив для него емкость;
откручиваем три болта крепления пыльника к КПП (на 13), лучше воспользоваться головкой с воротком;

выдергиваем целиком привод;
перед установкой новой детали зачищаем посадочное место на КПП, если плохо его почистить, может потечь пыльник;

при установке нового вала следует обратить внимание, что ставится он в одном положении, крепления несимметричны;
ставим на место новый привод, наживляем болты, удобнее начинать с верхнего крепления. Крепим болты равномерно, чтобы пыльник прижался ровно к корпусу коробки передач;
заливаем масло в КПП, проверяем, нет ли подтеков;
устанавливаем на место поворотный кулак (надеваем ступицу на шлицы привода), собираем все обратно.

Правый привод колеса меняется аналогично левому, но есть небольшие отличия – пыльник внутреннего ШРУСа не крепится через пластину тремя гайками к корпусу КПП, шарнир устанавливается на шлицах и фиксируется стопором
Чтобы вал вышел из коробки передач, необходимо по нему через монтировку или выколотку постучать молотком

Правый привод колеса меняется аналогично левому, но есть небольшие отличия – пыльник внутреннего ШРУСа не крепится через пластину тремя гайками к корпусу КПП, шарнир устанавливается на шлицах и фиксируется стопором. Чтобы вал вышел из коробки передач, необходимо по нему через монтировку или выколотку постучать молотком.

Процесс замены

Чтобы каждый автомобилист мог немного сэкономить, следует четко знать, как заменить пыльник. Кстати в интернете есть масса видео, где данный процесс описывается. Алгоритм действий выглядит таким образом:

• Машина загоняется на яму и снимаются передние колеса.
• Ослабить гайку на ступице нужного колеса.
• Демонтировать защиту мотора.
• Из коробки переключения передач сливается все масло.
• Выкручивается рулевая тяга и дальше она снимается со ступицы.
• Открутить шаровую опору и снять ее полностью.
• Отсоединив опору, сместить ступицу в сторону.
• Откручиваются болты, крепящие внутренний пыльник.
• ШРУС и привод демонтировать.
• Используя съемник, извлечь обойму ШРУСа, расположенную внутри.
• Ослабить хомут на пыльнике и его снять.
• Снять пластиковый пыльник. Рядом с ним удастся увидеть сальник и подшипник — их тоже снимать.
• Демонтировать хомуты с наружного пыльника и разрезать его.
• Остается только натянуть на вал новый защитный элемент.
• Сборка осуществляется в обратной последовательности.

Теперь все точно знают, как поменять пыльник шарнира равных угловых скоростей. Однако, есть одна особенность. Последовательность будет действительно такой, как написано выше. Только размеры правого внешнего пыльника будут несколько отличаться.  Примерно на несколько сантиметров он длиннее, нежели левый. Что касается его диаметра, он меньше на полтора сантиметра. Это говорит о том, что пыльники на Reno Logan не взаимозаменяемые. Не стоит забывать об этом, находясь в автомобильном магазине.

Артикулы и цены

Внимание! Если диаметр вала составляет 30 мм — ШРУС несъемный. У съёмного элемента диаметр равен 25 мм

Фирма Рено выпускает приводы только в сборе, стоимость которых достаточно высока, поэтому купить оригинал может позволить себе не каждый водитель. Артикул оригинального трипода — 7700113959. Неплохие качества имеют аналоги от Sasic, Фенокс, Марсо и т.д. Каталожные номера деталей различаются в зависимости от производителя и мотора авто (л.с.). А их цена варьируется в зависимости от изготовителя. Средние показатели имеют запчасти от Сасик и Fenox. Проверить нужный код и сколько мм составляет диаметр (23-28, 21-24, 21-28) можно, сняв повреждённый элемент.

Устройство приводов колес Логан

На автомобиле Renault Logan установлено два приводных вала – правый и левый, на концах каждого из них имеются наружные и внутренние ШРУСы (еще их называют «гранатами»). Наружные шарниры имеют одинаковую конструкцию, внутренние шарниры различаются:

• левый трехшиповик находится непосредственно в картере коробки передач;
• шарики правого внутреннего ШРУСа расположены в корпусе (обойме).

Правый приводной вал существенно длиннее левого, на нем имеется резинометаллический демпфер, который предназначен для гашения резонансных колебаний во время движения автомобиля. Между валами и шарнирами равных угловых скоростей устанавливаются пыльники, они предотвращают попадание грязи, пыли и влаги в шарнирные соединения, для герметичности на каждой стороне пыльника крепятся хомуты.

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Теперь можно снять внешний пыльник «Рено-Логан», разрезав алюминиевые хомуты. Тщательно удалите старую смазку, а также промойте внешние элементы ШРУСа керосином или бензином. Заложите новую смазку ШРУС-4 и можете надевать новый наружный пыльник. Хорошо зафиксируйте его хомутами. Можете также заменить и внутренние пыльники, если вы закупили их заранее. Итак, вы поменяли наружные пыльники «Рено-Логан» вторым способом.

Когда нужно осуществлять замену?

Есть ряд причин, указывающих на то, что подошло время замены ШРУСа. Сейчас они будут приведены:

1. Визуальный осмотр показал, что на защите имеются многочисленные трещины, которые скоро превратятся в дыры.
2. Когда водитель поворачивает рулевое колесо, слышен треск или довольно сильный вой.
3. Во время езды автомобиль постоянно тянет в одну из сторон.
4. Водитель наблюдает под своим транспортным средством масляные потеки. Возможно дело не в порванном пыльнике, но и на него нужно обязательно посмотреть.
5. На рулевом колесе чувствуется сильное биение, исходящие непосредственного от одного из передних колес.

Как снять правый привод Logan и заменить пыльники?

Конструктивная специфичность определяет отличия в процедуре замены правого привода и грязезащитного чехла наружного ШРУС. Их переустановка возможна только в случае полной разборки. Для этого потребуется снять внутренний ШРУС с грязезащитным чехлом, а затем установить пыльник наружного ШРУС, переместив его через весь вал. Наружный ШРУС Рено Логан не подлежит разборке, при поломке меняется узел правого колеса целиком.

Инструменты и запчасти

Работы по демонтажу правого привода Логан требуют предварительной подготовки. Прежде всего, нужно собрать необходимые инструменты, запасные части.

Надо иметь:

• Набор накидных ключей.
• Набор головок, вороток для скручивания шарнира.
• Отвертки с разными формами жал.
• Съемник стопорных колец.
• Выбойка из мягкого металла.
• Болгарка или боковые кусачки для перерезания старых хомутов.
• Из запчастей надо приобрести набор для замены грязезащитного чехла наружного ШРУСа, сам грязезащитный чехол, сальник привода, большой и маленький хомуты для крепления пыльника, а также смазку для шарнира (250 гр.).

Демонтаж приводного узла

Замена правого привода Рено Логан начинается с демонтажа правого колеса. После ее завершения выкрутите болт крепления шаровой опоры, отсоедините её. Сдвиньте поворотный кулак стойки на себя, придерживая ШРУС. Выведите из отверстия в ступице хвостовик шарнира равных угловых скоростей. Затем сдвиньте наконечник корпуса внутреннего ШРУСа со шлицевого вала КПП, снимите приводной вал.

Замена пыльников

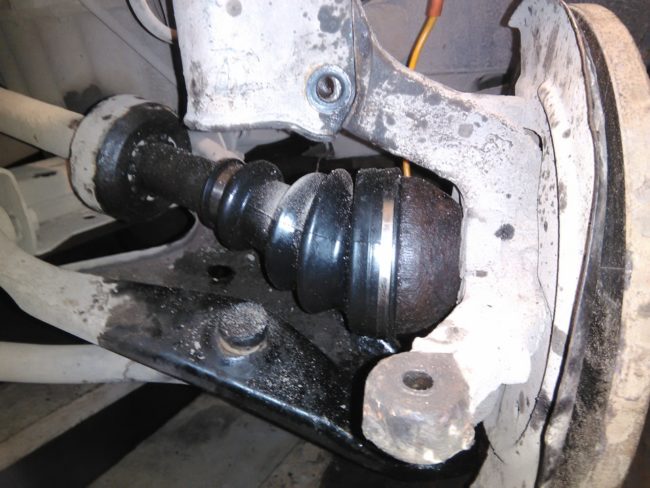

Вот так выглядит неисправный пыльник

Если на грязезащитном чехле привода Логан обнаружили повреждение или трещину, то его нужно менять, иначе вся смазка ШРУС через трещину очень быстро будет выброшена центробежной силой наружу. Шарнир пересохнет, туда попадет влага с грязью. Это приведёт к тому, что в лучшем случае ШРУС придется менять, в худшем придется поменять узел целиком.

• Сперва снимите внутренний шарнир привода Logan. Для удобства работы зажмите его вал в тиски с губчатой прокладкой. Перекусите боковыми кусачками хомуты пыльника внутреннего. Если хомуты ещё нативные, подрежьте их наискось болгаркой или ножовкой по металлу, после чего подденьте их отверткой, снимите.
• Демонтируйте также корпус внутреннего шарнира. Отметив расположение, снимите съемником трипоид со стопорным кольцом с вала. Отодвинув назад грязезащитный чехол, выбейте молотком через выбойку шарнир с вала. Наконец пыльник внутренний тоже можете снять. Выньте вал из тисков, и снимите демпфер. Срежьте хомуты внешнего грязезащитного чехла. Старый порванный пыльник уже не нужен, его можно просто разрезать, чтобы было удобнее снять.
• Теперь после демонтажа можно начать установку грязезащитных чехлов. Наденьте на вал новый пыльник внешний со стороны трипоида. Здесь сюрприз – вал Рено Логан имеет утолщение по диаметру гораздо большее, чем малый диаметр пыльника, но резиновый чехол может растягиваться. Перед одеванием вал лучше смазать моторным маслом, Грязезащитный чехол желательно нагреть тепловым пистолетом, чтобы резина лучше тянулась. Здесь главное не переусердствовать, чтобы пыльник не порвать.
• Некоторые водители тщательно промывают в бензине ШРУС. Это можно сделать по желанию особенно, если узел разбирается полностью, но если в старой смазки ШРУСа не обнаружено никаких инородных элементов, грязи, земли или воды, то промывать такой ШРУС нет смысла. Просто удалите старую смазку тряпкой, нанесите новую.
• Готово, теперь установите привод в обратном порядке на Логан. Пыльник внутренний установите при сборке в соответствующий момент. Залейте коробочное масло, можно ехать.

Замена пыльника внутреннего левого ШРУСа на Логане

Поводом к замене может послужить визуально обнаруженное повреждение пыльника (трещины, проколы, разрывы, подтекание смазки).

Особенности устройства внутреннего ШРУСа привода переднего левого колеса

См. картинку в начале статьи.

Перед тем как приступать к работе пару слов об особенностях конструкции внутреннего левого ШРУСа без знания которых к замене пыльника лучше не приступать.

Левый внутренний ШРУС Рено Логан — это трипод (трехшиповой игольчатый подшипник, насаженный по шлицам на наконечник вала и закрепленный на нем стопорным кольцом).

Трипод нарпямую вставляется в фигурное отверстие, в левой полуосевой шестерни дифференциала внутри коробки передач. Он смазывается маслом из коробки передач.

Вся конструкция для герметичности закрыта пыльником. Передняя часть пыльника крепится болтами через держатель к коробке передач. Задняя часть пыльника крепится хомутом к наружному кольцу игольчатого подшипника. Этот подшипник в сборе с сальником установлен на валу привода позади трипода и служит для вращения вала (получается, что вал привода вращается, а пыльник неподвижен). Смазывается он так же маслом из коробки передач.

Малейшее повреждение пыльника приводит к попаданию грязи во внутрь этой герметичной конструкции и выходу из строя ее деталей. Поэтому необходимо периодически проводить визуальный осмотр пыльника и при обнаружении повреждений производить срочную его замену.

Необходимые инструменты, приспособления и запчасти

Бокорезы или пассатижи для снятия хомута

Выколотка из мягкого металла

Съемник стопорных колец

Отрезок трубы или головка на «21» для набивания подшипника ШРУСа на вал привода

Новый пыльник (пыльник ШРУСа внутренний левый, Renault 8200017057 или его аналоги)

Новый хомут (обычно идет в комплекте с пыльником)

Подготовительные работы

Устанавливаем автомобиль на яму или подъемник

Очищаем его от грязи

Закрепляем вал привода в тисках в горизонтальном положении (желательно чтобы у тисков были мягкие «губки» или установлены проставки чтобы не повредить его)

При помощи съемника стопорных колец.

Сбиваем трипод с вала привода

Помечаем взаимное расположение трипода и вала привода чтобы потом установить все «как было».

При помощи выколотки и молотка аккуратно сбиваем подшипник (трипод) с вала. Удары наносим по торцу корпуса подшипника, чтобы не повредить его.

Пыльник крепится одним хомутом. Срезаем его бокорезами или рассоединяем замок хомута пассатижами и снимаем.

Сдвигаем его с корпуса подшипника и снимаем.

Устанавливаем новый пыльник

Надеваем на новый пыльник металлический держатель. Устанавливаем пыльник на корпус подшипника и закрепляем хомутом.

Собираем привод и устанавливаем его на автомобиль

Набиваем трехшиповик на вал используя головку или отрезок трубы подходящего диаметра.

Фиксируем стопорным кольцом. Вставляем внутренний ШРУС левого привода трехшиповиком в коробку передач, а внешний ШРУС в ступицу колеса. Прикрепляем пыльник ШРУСа к коробке передач тремя болтами.

Следует отметить, что если была обнаружена течь масла под сальник привода или затрудненное вращение подшипника то придется заменять подшипник вместе с сальником. Эта процедура потребует специальное оборудование, а именно пресс для напрессовки подшипника на вал.

Примечания и дополнения

До 2009 года на автомобиль Рено Логан устанавливались приводы колес с толстой «палкой» (вал привода), после 2009 г.в., с тонкой. Они взаимозаменяемые в сборе и по отдельным деталям.

Внутренние ШРУСы правого и левого приводов не взаимозаменяемы.

Замена внутреннего ШРУСа

Замена внутреннего ШРУСа, передающего на вал крутящий момент от коробки переключения передач, производится легче наружного. Чтобы определиться, как снять ШРУС, соединенный с коробкой скоростей, достаточно рассмотреть его на подъемнике снизу. Он может фиксироваться на коробке различными способами. После его освобождения от креплений достаточно повернуть колеса до упора, чтобы внутренний ШРУС был снят как не удерживаемый ничем. До того, как снять внутренний ШРУС, снимается пыльник, корпус, три ролика и стопорное кольцо, закрепляющее на валу трехлучевую вилку. Она тоже снимается.

Внутренний ШРУС можно снять как отдельно, так и на приводе вместе с внешним. Используя этот способ, внутренний ШРУС заменить не слишком сложно. Если у Вас трипоидный ШРУС, то при установке его на обратно, возможны небольшие сложности. Может не становиться на место трехлучевая вилка. Расположенные на ней ролики могут не попасть в свои направляющие канавки внутри корпуса. Достаточно пару раз провернуть приводной вал, и они окажутся там, где надо.

Следует помнить о пластиковой заглушке, снятой с поврежденного изделия. Она устанавливается на новый, заполненный смазкой внутренний шарнир. При необходимости провести обновление пыльника внутреннего ШРУСа. Это удобнее делать с ближнего к трансмиссии конца вала. Прежде всего, снимается внутренний пыльник ШРУСа, стопорящее кольцо, после этого само устройство. Замена пыльника внутреннего ШРУСа не требует чрезмерных усилий и не занимает много времени.

ШРУС наружный Рено Логан

«Граната» внешняя представляет собой корпус со шлицами, на конце шлицов имеется резьба. Рено Логан замена сальника левого и правого привода. Шлицевое соединение не дает проворачиваться ШРУСу в колесной ступице, потому ступица крутится совместно с шарниром. На резьбу накручивается гайка, она агрессивно фиксирует «гранату» в ступице. В корпус «гранаты» устанавливается обойма (сепаратор), в прорезях которой располагается 6 шариков (подшипников), внутренняя полость обоймы набивается консистентной смазкой, специально созданной для колесных шарниров.

В процессе использования все детали внешней «гранаты» изнашиваются, поломки также появляются вследствие ударов. Правильная замена ремня генератора на автомобиле Рено Сценик. Общая информация, список необходимых инструментов, правильная. Износиться может как сама обойма, так и внутренняя полость корпуса, в итоге износа в соединении возникает свободный ход. На снятом приводном вале свободный ход найти просто – нужно одной рукою взяться за вал, а другой – за внешную «гранату» и попробовать крутить одну деталь относительно другой. Можно ли справиться с ремонтом Рено Логан Замена привода Приходится обращаться на. Если есть свободный ход, он ощутим руками.

У внешнего ШРУСа также могут иметься и другие неисправности:

• расколоться (треснуть) сепаратор;
• от недочета смазки заржаветь либо покрыться грязюкой шарики. Если смазки будет недостаточно, лимонка выйдет из строя, «сгорит».

Основными признаками неисправной внешней «гранаты» является появления щелчков во время движения автомобиля при повороте руля, если машина едет прямо, недостаток не находится.

Что делать если пыльник разорвался в дороге

Двигаться с разорванным пыльником категорически недопустимо. Шарнир не потерпит даже малейших загрязнений. Смешавшись со смазкой, эти абразивы быстро расточат его прецизионно выполненные и отполированные канавки и приведут ШРУС в негодность. Но не всегда есть возможность и желание пользоваться эвакуатором или производить дорожный ремонт.

Обеспечить временную защиту можно разными способами, начиная от обматывания остатков пыльника скотчем до холодной вулканизации отверстий и трещин.

Даже простая ткань, обмотанная и закреплённая вокруг чехла, поможет отфильтровать пыль. Главное – сделать это надёжно и контролировать состояние заплаты до места ремонта. А при замене чехла обязательно разобрать шарнир, тщательно его промыть и заполнить по норме новой смазкой.

Пыль туда попадёт обязательно, даже если её не видно. При работе температура узла изменяется, он работает буквально как насос для грязного воздуха под машиной. Проверить герметичность легко, просто сдавливая чехол рукой. Так же можно проверить состояние в сомнительных случаях наличия поверхностных трещин, хотя обычно проблемное место сразу заметно по выступающей наружу смазке.

Что делать, если пыльник порвался в дороге?

Если пыльник порвался в дороге, а условий для его замены нет, можно попробовать устранить последствия повреждения ШРУСа подручными средствами. Нужно иметь при себе полиэтиленовый пакет, пистолет для силикона, ветошь, верёвку (или проволоку), смазку.

Вот как надо действовать:

• съехать с общей дороги;

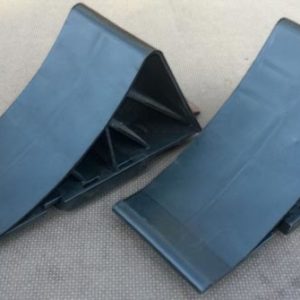

• обездвижить автомобиль, установить противооткатные упоры;
• вывесить колесо;
• очистить детали от вытекшей смазки;
• набрать в пистолет новое масло, заполнить в остатки кожуха;
• обернуть узел целлофаном;
• завязать верёвкой каждую бороздку пыльника.

Вместо пакета можно использовать скотч. Восстановленный таким образом элемент проработает ещё около 2 тыс. километров. Но потом подобный хенд-мейд уже не спасет.

Вместе с внутренним замены может потребовать и внешний пыльник. Если регулярно проверять оба защитных элемента, можно значительно продлить ресурс «гранаты».

Последствия повреждения пыльника шруса!

Необходимость замены пыльника может быть определена при его визуальном осмотре, если обнаружены разрывы, трещины, подтекания смазки.

Визуальный осмотр состояния пыльников на приводе

В случае, если в шарнир уже успела проникнуть грязь, сигналами того, что требуется срочное вмешательство, могут быть:

• гул или треск при поворотах колёс;
• увод машины в сторону;
• биение руля;
• пробуксовка при старте (скорее всего поломка внутреннего шруса).

Порванный пыльник, через который внутрь шруса проникала грязь

Инструменты и приспособления, которые понадобятся для замены

• Набор рожковых ключей;
• Набор торцевых головок;
• Вороток;
• Новые защитные чехлы и сальники;
• Домкраты (2 шт.);
• Зубило;
• Молоток;
• Противооткатные упоры;
• Съемники для выпрессовки шаровых опор;
• Емкость для трансмиссионного масла;
• Свежая смазка для ШРУС.

Замены пыльника (+ фото)

1. Рекомендуется установить автомобиль на смотровую канаву. При помощи головки на «30» и воротка открутить гайку крепления ступицы колеса, со стороны которого будет производиться замена пыльника.
2. Под задние колеса установить противооткатные упоры, передние колеса вывесить при помощи домкратов.
3. Используя головку на «17», открутить колесные болты и снять колесо.
4. Выкрутив при помощи ключа или головки на «10» болты крепления защиты картера двигателя, снять защиту.
5. Вручную снять пластиковую заливную пробку коробки передач, ключом на «8» открутить сливную пробку и слить масло в специально приготовленную ёмкость.

Некоторые мануалы говорят о том, что проще снять весь поворотный кулак, и разобрать ступицу на коленке

Кусачками откусили хомуты

Шрус установлен на законное место

Когда менять ШРУС

Признаков неполадок в работе таких устройств может быть несколько. Обычно водители по звукам из подвески машины определяют, что нужна замена ШРУСа. Об этом говорит треск при резком повороте машины. Чтобы убедиться окончательно, что срочно нужна замена ШРУСа, следует остановиться и вывернуть колеса в крайнее положение. Появившийся после трогания хруст означает, что требуется заменить поврежденный передний ШРУС.

Появление таких же звуков при повороте колес в противоположную сторону означает, что приходит конец механизму с другой стороны колеса. В подобной ситуации следует оценить состояние защитных чехлов. Машину лучше поставить на подъемник и внимательно их осмотреть. Если возле них видны свежие признаки консистентной смазки, нужно заменить гофрированный чехол. Если его разрыв хорошо виден, а смазка отсутствует, понадобится немедленно заменить ШРУС.

Замена ШРУСа Рено Логан

Если один из приводов колес начал хрустеть, его необходимо заменить. Замена ШРУСа Рено Логан не представляет большой сложности, и при желании любой водитель ее может сделать самостоятельно.

Работу можно выполнить прямо на земле, потребуется только ровный участок, и желательно производить замену в сухую теплую погоду. Замену левого приводного вала выполняем следующим образом:

глушим мотор, ставим машину на ручник;
в первую очередь ослабляем гайку передней колесной ступицы, после при снятом колесе ее сдернуть с места будет сложно;
поддомкрачиваем автомобиль, и снимаем левое колесо;
отворачиваем гайку рулевого наконечника, сдергиваем наконечник и отводим его в сторону;
отсоединяем шаровую опору от поворотного кулака;
оттягиваем поворотный кулак с амортизаторной стойкой влево – если привод прикипел и не сходит со шлицов ступицы, следует аккуратно постучать по валу наружного ШРУСа, но нужно делать это очень осторожно, можно нарушить резьбу;
отводим стойку с кулаком в сторону;
сливаем с коробки передач трансмиссионное масло, предварительно подготовив для него емкость;
откручиваем три болта крепления пыльника к КПП (на 13), лучше воспользоваться головкой с воротком;
выдергиваем целиком привод;
перед установкой новой детали зачищаем посадочное место на КПП, если плохо его почистить, может потечь пыльник;
при установке нового вала следует обратить внимание, что ставится он в одном положении, крепления несимметричны;
ставим на место новый привод, наживляем болты, удобнее начинать с верхнего крепления. Крепим болты равномерно, чтобы пыльник прижался ровно к корпусу коробки передач;
заливаем масло в КПП, проверяем, нет ли подтеков;
устанавливаем на место поворотный кулак (надеваем ступицу на шлицы привода), собираем все обратно.

Правый привод колеса меняется аналогично левому, но есть небольшие отличия – пыльник внутреннего ШРУСа не крепится через пластину тремя гайками к корпусу КПП, шарнир устанавливается на шлицах и фиксируется стопором
Чтобы вал вышел из коробки передач, необходимо по нему через монтировку или выколотку постучать молотком

Правый привод колеса меняется аналогично левому, но есть небольшие отличия – пыльник внутреннего ШРУСа не крепится через пластину тремя гайками к корпусу КПП, шарнир устанавливается на шлицах и фиксируется стопором
Чтобы вал вышел из коробки передач, необходимо по нему через монтировку или выколотку постучать молотком

Правый привод колеса меняется аналогично левому, но есть небольшие отличия – пыльник внутреннего ШРУСа не крепится через пластину тремя гайками к корпусу КПП, шарнир устанавливается на шлицах и фиксируется стопором. Чтобы вал вышел из коробки передач, необходимо по нему через монтировку или выколотку постучать молотком.

Замена пыльника наружного ШРУСа привода правого колеса Рено Логан

Для замены пыльника придется демонтировать весь привод правого колеса с автомобиля, снять внутренний шарнир (ШРУС) с его пыльником и установить пыльник наружного ШРУСа протянув его через вал привода. Наружний ШРУС снимать и разбирать нельзя. В случае обнаружения его неисправности привод правого колеса заменяется в сборе.

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

Подготовительные работы

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая ШРУС, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик ШРУСа. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего ШРУСа со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином, соляркой или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного ШРУСа. Для этого необходимо надвинуть широкий край пыльниника на корпус ШРУСа до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса ШРУСа при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты

Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе

Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников ШРУСов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Приводы колёс

Машины Renault Logan (с двигателем 1.4 и 1.6 л, как с АБС, так и без) оснащаются двумя приводными валами — правым и левым. Конец каждого привода оборудован внешними и внутренними ШРУСами. Наружные выполнены в одинаковой конструкции, разница имеется во внешних ШРУСах:

• Левый трипоид стоит в картере КПП;
• Правый шарнир — в обойме внутреннего ШРУСа.

Правый вал привода длиннее левого, с резинометаллическим демпфером, гасящим колебания во время движения. Между валами и ШРУСами устанавливаются пыльники, которые защищают устройство от попадания грязи и пыли. Герметичность каждой из сторон обеспечивается затяжкой хомутов.
